ITX Silverstone Sugo 05

Author: Квайкер

С появления материнок на ионе, я проникся любовью к ITX. После огромного TT Armor'a у которого соотношение занимаего пространсва к используемому было никакое: ATX мать в которой стоит одна видяшка, а все остальные слоты расширения пустуют, один винч, средней мощности БП и огромный корпус, всё это сегодня можно уместить в относительно маленькой коробочке, чем собсвенно я и занялся. Первая мать была с атомом и видео 9400, видео очень радовало, что нельзя сказать про процессор. Когда же атом меня совсем достал, я решил собрать систему помощнее.

Железо будет:
-Zotac H55-A-E
-Core i3-530 box
-2gb ram
-Palit 470 GTX 1280 mb
-640 gb WD aacs
-300w FSP
-Sugo 05

Фотки железа:







Эти фотки — старые, видяшку потом может сфоткаю.

Фото корпуса со всех сторон:














Сильверстоун огорчил качеством — краска как на дешёвых корпусах, сталь очень тонкая, в некоторых местах можно порезаться. Передний вентилятор шумноват, БП же напротив — тихий, поначалу пищал, потом писк пропал.
Зачем так много фото? Может кто-нибудь тоже заинтересуется ITX системами и для него эти фото будут полезны, и просто хочется сделать подробный ворк.
Банка для сравнения габаритов.
Фото конечно не супер, проф фотиком не обладаю, фотошопами пользоваться не умею.

Немного слов о том, что планирую сделать:

1. В записи на моддинг блогах я писал о "чп" с крышкой корпуса — ищу киянку, для исправления, сразу же вопрос к Питерским: у кого нибудь есть киянка? Резиновая, а то покупать на 1 раз, честно жаба душит.
2. Перекраска. Тут 2 варианта:
Чёрное шасси, белый "верх".
Всё белое. (Щас так модно )
Красить ровные поверхности я умею, но с не разборной рамой проблемней, трудно прокрасить везде одинакого хорошо. Подумываю о порошковой окраске, Но у корпуса пластиковая передняя панель — её в печь не засунешь, тут или искать краску по цвету похожую, но думаю угадать тут будет ОЧЕНЬ сложно. Или делать переднюю панель из стали\люминя, что довольно затратно во всех отношениях.
3. Оплётка проводов, для этого уже закупленна MDPC-X оплётка.
НО пока не спешу оплетать провода, так как у БП только один 6-pin разъём, а видео их требует два — второй подключен через переходник, который требует двух молексов. Вопрос. Что делать? обрезать одну линию молексов и сделать из неё ещё один 6-pin, или так и оплетать, с переходниками?
4. Возможно грили и ножки.

На сегодня пока всё...
Неа, не выйдет, она цельная, гнутая. Там можно только сверху отклепать две "балки" жёскости. Особо погоды не сделает.

Я уже делал много чего цветного, захотелось более спокойных тонов.
Название планировал White Glint, это робот из игры:

От туда и цветовая гамма, да и вообще мод.
Но от названия пока отказался.

Просто думал, о будущем так сказать, мало ли пригодятся молексы, а сейчас так подумал, бп итак по мощности тут в притык, если что-то обновлять — всё равно его придётся менять. Так наверно и сделааю, правда паять я не умею толком GizmO, Вроде всё написал :)
MErocle, Спс.

Эти фотки многие, наверно, видели в блогах, но там они маленькие, выкладываю сюда
Оплёточка:







Хотел обрезать молексы и перепаять на 6 пин, но дошло, что там используется только 3 провода, которые через 2 молекса превращаются в 5, притом две земли идут в один пин, а один пустует. Затупил чего делать...

Что бы я ещё раз взялся укорачивать провода БП??? Меня силой теперь не заставят.
Отмерил линейкой сколько нужно от бп, до разъёма. Отрезал, припаял. Примеряю — не дотягивается. Ппц. Удлиннил — нормально.
Вытащил след провод, отрезал сколько и на готовом проводе — паяю — они разной длинны. Думаю пофигу. След провод, всё так же — опять разной длинны. Вывод: провода в БП все разной длинны мля. Думаю ладно отрежу тогда сразу весь пучок, будет ок. Отрезал. Всё спаял — примеряю — НЕ ДОТЯГИВАЕТСЯ. Далее много мата. Удлинняю провода, которые не дотягиваются. Теперь вроде ок.
Но теперь часть проводов в двух местах спаяны, вопрос к знатокам — чем это чревато?
Далее мучался с оплёткой. Все пальцы обжёг.
На всё это я потратил 5! часов — итог всего 20 проводов, ещё работы кучааааа.
Жесть как это делают буржуи аккуратно ума не приложу, как укоротить провода соблюдая разность их длинны. Плюс этот пучок уже не лезет в отверстие для вывода проводов из бп — придётся увеличивать…
Плюс ко всему, когда я почти оформил пост — случайно закрыл окно в опере. А эта сволочь не востанавливает текст закрытых окон, пришлось заного строчить…
Сегодня не мой день явно
Далее фото без пояснений, уже всё описал…














Мой совет тем кто не умеет паять, как я, лучше купите готовый оплетённый провод… всё по цветам припаял…
Опять разобрал его, подключил неоки. Включил.

Так он проработал минут 40-50 далее снова вырубился. (с утра проработал час, может два)
Когда включаешь ещё раз, работает секунд 30 и вырубается.
В общем наверно придётся нести в ремонт, всё уже перепроверил, незнаю чего ещё может быть.
Провода тестером проверил — всё норм.
На верхней части нет ничего, снизу смотрел, но там вся пайка выполнена так, что посадив бы я кляксу, я бы и не догадался, что это я…

Сразу после выключения осматривал плату, перегрев отпадает это точно. Хотя сомнение накладывает способ выключения:
долго работает — выключатся. если ещё раз сразу включить — работает чуть-чуть и выключается.

Я всё склонялся к КЗ, сейчас до конца снял оплётку, на некоторых местах поменял термоусадку, снова включил без комплектухи с лампами… жду.



Пойду заедать печаль шоколадками
Для начала нарезал 24 куска термоусадки, что-бы туда сюда не лазить, нарезал вот так, что-бы было ровно.




Паять по совету философера, решил у пинов снизу, а не в начале жгута, так однозначно лучше.

Далее снова оплётка…

Резульат мне, не нравится — опять накосячил, отдельный 4 пин коннектор отделил в сторону, в итоге он вылезает слева, а не справа как надо, и перекручивается через основную кучу проводов.





Теперь из-за неудачного расположения 24 пин коннектора, и объёмности проводов в оплётке, не получается установить корзину.
+ Весь этот большой жгут теперь прямо на пути потока воздуха, от фронтального вентилятора.
В общем обстоятельства против мода…
+ МДПЦ оплёточка функцию свою выполняет фиговенько, просвечивает, так что на будущее, тем кто захочет тоже что-бы было красиво, как у буржуев запомните, под такую оплётку нужен провод соответвующего цвета.А теперь мне даже нравится, как этот пучёк в корпусе смотрится.
Вот начинаю думать о накладках…

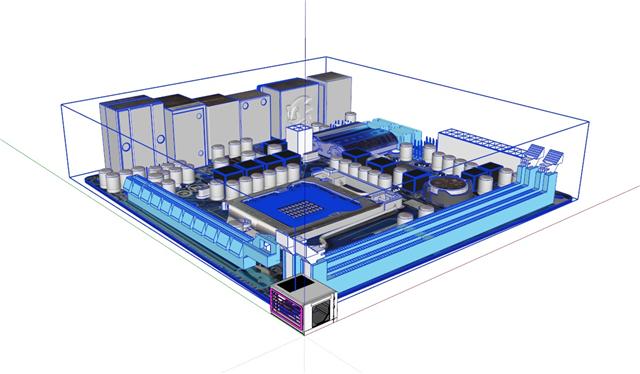

Ппц, скачал тут материнку — разместить в кейсе.
Вставил в файл с моделью и офигел…

Я так понимаю, это из-за того что в начале проектирования прога предлагает выбрать за еденичку миллиметры, сантиметры и метры, а тот, кто делал модель матери, на это не обратил внимание, как сопоставить эти 2 модели хз.Вот ещё вариант с чёрной накладкой, выпилил всё за "решётками" что-бы глупых вопросов не возникало :)
Вот так?
Посидел вчера за автокадом. Скажу так: эта программа явно написанна не людьми и не для людей… ужас. Вроде как почти доделал чертёж.
А пока, ещё пару фоток добавлю:

Немножечко обновился :)
Память:


И кулер:




Основание кулера отполировано до зеркального блеска:

Ну и фото вместе


Правда, что бы это дело поставить, надо полностью разбирать комп, жуть конечно. Сначала хард, потом верхняя корзина, потом бп, потом видео, и наконец мать

Мать с памятью:



А с кулером пришлось повозиться, сначала начал не так ставить, перекрыл pci-e:

Начал ставить в другом положении, когда струбки смотрят в другие стороны, но с установленной памятью было не подлесть к пластмассовым защёлкам, установил без памяти — память не поставить, вернул память, замучался пальцами туда пролезать.





Смотрится, гораздо лучше чем было, правда меня смутило то, как прогибает мать кулер:
