проект Tsunami Dream
Author: ангар_15
Последние события в моей жизни круто изменили ход событий.Сбой материнской платы Gygabyte, сбои и падение операционной системы на 2-ой материнской плате Asus, востановление программ. Все эти события подвели меня к потребности иметь резервный компьютер.
По перечисленным выше причинам начинаю новый моддинг проект.
Объект моддинга — корпус Thermaltake Tsunami Dream
Цель моддинг проекта —
1. создание простого и стильного мода, отвечающего современным требованиям компьютерных компонентов.
2. максимально комфортного в использовании
Срок проекта — ограничен 1.5 месяцами (к середине января 2011 года нужно завершить)
Концепция изложения материалов будет следующей:
1. сообщение, анализ + и -, планирование следующего шага
2. постараюсь реализовать европейский стиль описания моддинг проектовБюджет проекта — 5 т. руб. на новые вентиляторы, боксы для HDD, алюминиевые уголки и т.п. аксессуары
до 8-10 т. руб при покупке качественно нового компонента (безвентиляторный блок питания, 32 Гб SSD и т.п.)
Используемые компьютерные комплектующие — процессор — Athlon X2-5600
материнская плата — Asus M2N68-AM
память — 2Гб OCZ
видео карта — на 1 этапе NVidia 8800GTS, на 2 этапе будет возможно заменена на ATI X1650PRO по причине безвентиляторного охлаждения.
аксессуары — mobile rack AgeStar
PS в дальнейшем с подходом/заменой компьютерных комплектующих данное сообщение будет подредактировано.

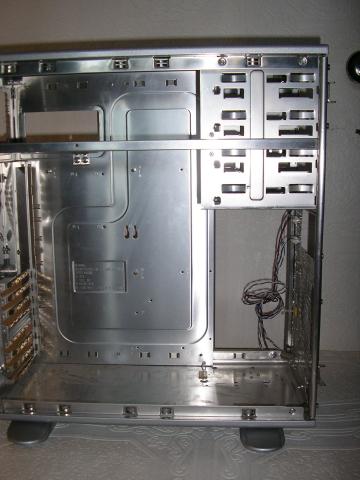

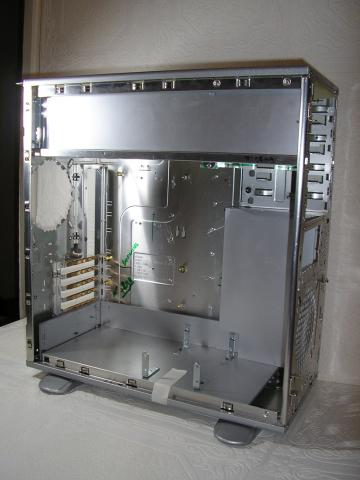

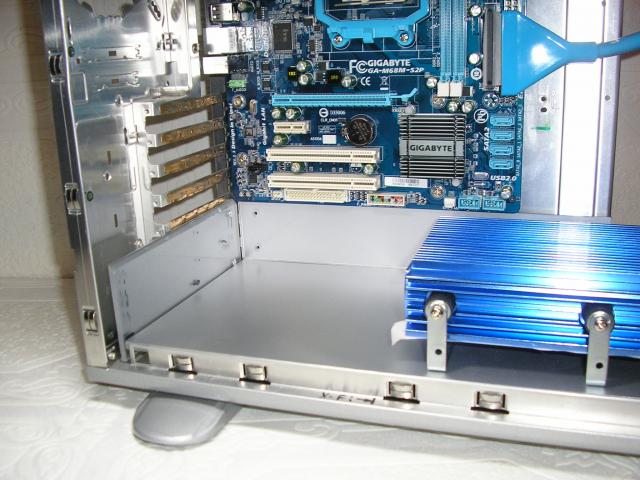

1 Одним из недостатков данного корпуса является — при установке длинных видеокарт (8800GTS, длина — 23 см.) блокируется место для установки жестких дисков (минимум 2, в моем случае было 3 при МВ Gygabyte). Т.е. фактически можно было поставить 2 жестких диска в корзину.
2 наличие 2 мест для установки дисковода на дискетах (если не ошибаюсь на 3.5 дюйма) — для чего они мне?
для картридера — так я использую usb провод для закачки фотографий
одним словом высверлил я эти конструкции
Следующие задачи:
1 задача — выпилить кусок корпуса
+ появляется простор для маневра, удобного размещения жестких дисков
+ следующие элементы каркаса нужно крепить к элементам которые не подвержены вибрации
+ оптимизация охлаждения когда на этом месте будет стоять вентилятор, который будет дуть на кулер
— возможно для дисков хватит места и без выпиливания тогда это будет пустое место.
2 задача — установка привода для дисков, только с защитой от вибрации нужно думать
+ наличие для установки Windows XP
+ наличие для установки лицензионного софта (и с дисков которые идут с журналами)
— зачем он вообще нужен если я им пользуюсь 5-6 раз в год (диски DVD покупал года 2 назад)

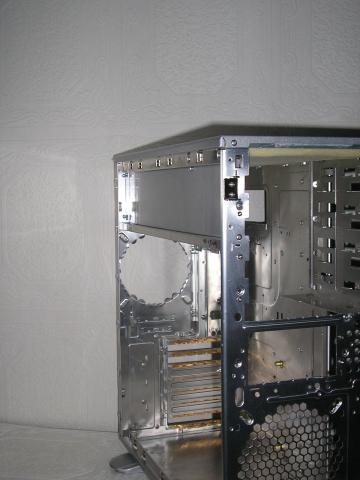

— возможна установка операционной системы с флешки (по верному замечанию aka_gk)выпилил кусок корпуса, определился как гасить вибрацию DVD привода
оценка виброразвязки
+ простая и надежное гашение вибрации
— необходимо выпилить все элементы крепления 5" устройств и возврата не будет
про DVD привод — все таки + больше чем -, пускай будет. Да и привод не особо мешает.
Ситуация с шумом и вибрацией от блока питания вообще аховая.
1 блок питания не сбавляет обороты вентилятора
2 неудачная конструкция крепления бп в корпусе + хлипкость алюминия, вызывает вибрации переходящие в гул от корпуса
3 алюминий не гасит шумы
Поэтому с блоком питания нужно что-то делать
1 Поставить безвентиляторный блок питания, небольшая заметка на эту тему — http://www.liveinternet.ru/users/39361975605/post142820916/
+ очень заманчиво создать безвентиляторный компьютер
— все равно нужен вентилятор на 500 оборотов
— просто сложно купить
2 купить БП с 140 мм вентилятором
+ можно ожидать низкого уровня шума 140 мм вентиля
— неизвестно будет ли уменьшен шум
— нохото тратить > 2000 р. когда есть рабочий БП
3 модифицировать имеющийся БП
+ затраты равны стоимости 140 мм вентилятора
Поэтому следующая задача — понять по пунктам как боротся с шумом и вибрациейRAIMEN-13, корпус жесткости не потерял.

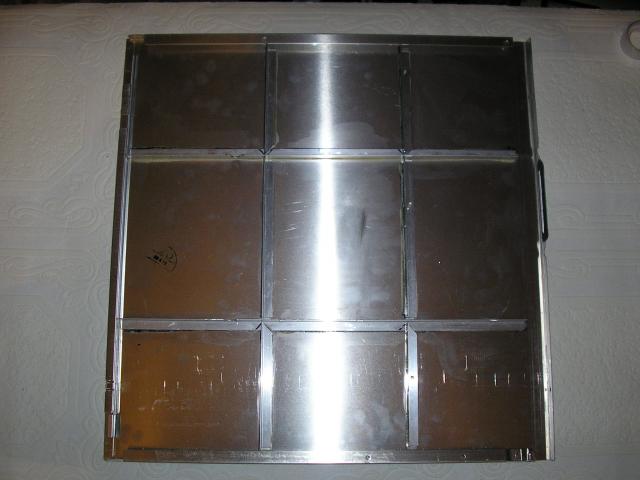

по крышке
1 на поверхности соприкосновения крышки и корпуса наклеен скотч. Что бы устранить соприкосновение металл — металл, и возможный дребезг.

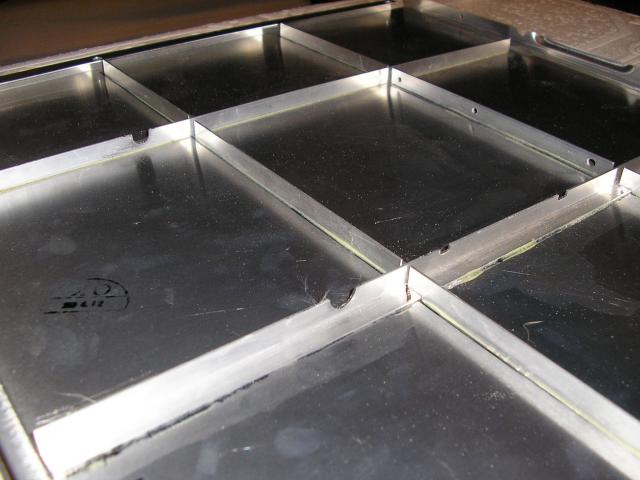

2 для увеличения жесткости крышки наклеены алюминиевые уголки
3 приклеен поролон для шумоподавления
задачи
1 усилить крепление крышки к корпусу дополнительными винтами
2 на верхнюю плоскость корпуса наклеить уголки + поролон

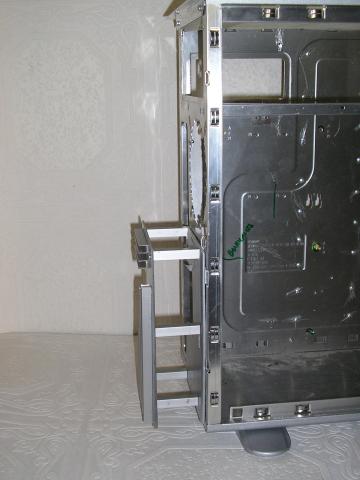

3 выпилить все элементы крепления 5 дюймовых устройств

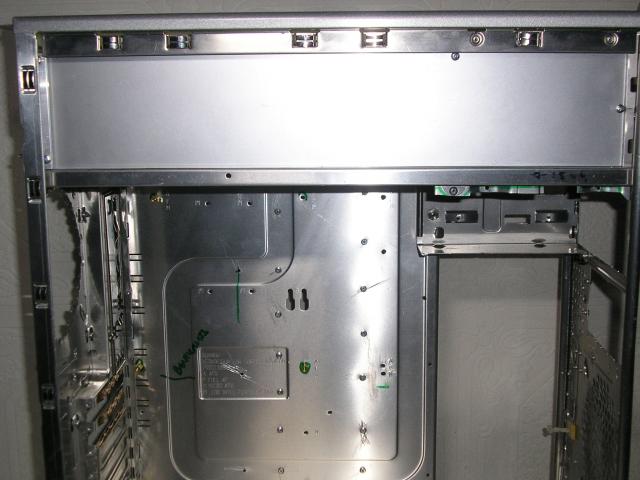

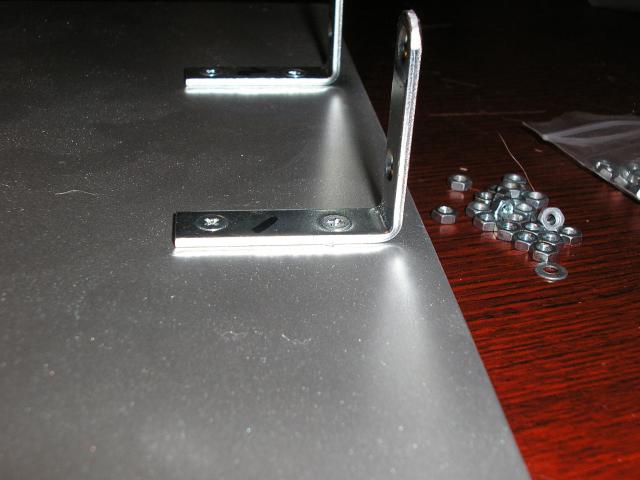

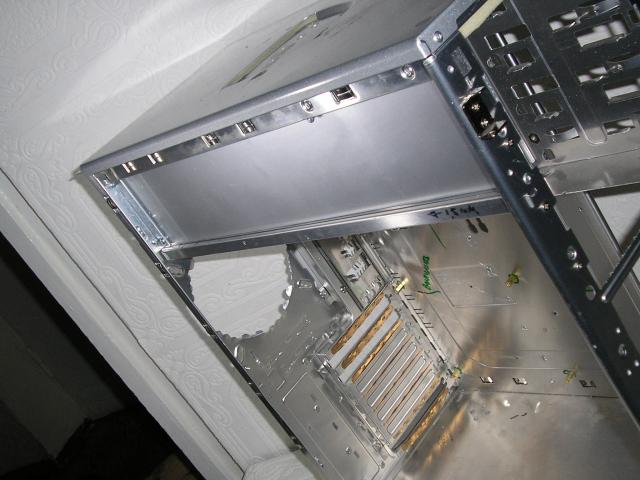

4 установить уголки для крепления БП

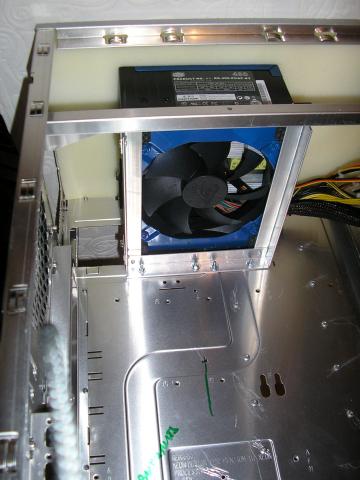

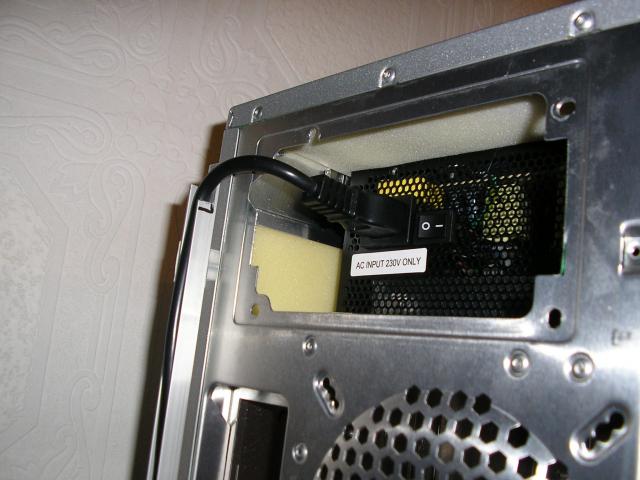

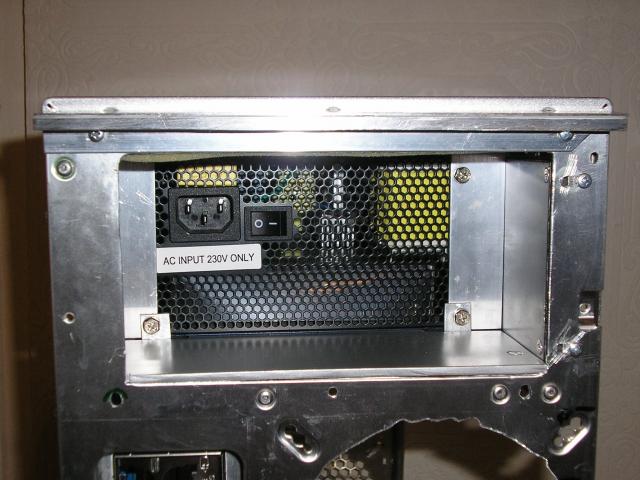

Имеющееся крепление БП явно неудачное — 1 сторона крепится 4 винтами к корпусу, 2 сторона опирается на корпус, а 2 стороны висят в воздухе тем самым вызывая вибрацию
про БП
5 140 мм вентиль не влазит. 120 мм вентиль Glacialtech подключить и посмотреть как он в работе + возможно обпилить,
если не очень то поставить Scythe Slim:
+ уменьшенная высота — более простая виброразвязка
+ 500 оборотов
— непонятен температурный режим в БП, особенно учитывая что на вентиле имеется изолирующая прокладка и уменьшающая поток процентов на 30.
Sonic-Chainik, интересная мысль использовать двустороннй скотч, так и сделаюжесткости действительно не хватает — выгибаю пальцем до 2 мм.
прокладку оставил
Змей, очень интересно
описанные варианты ориентированы прежде всего на экстремальные моддинг проекты, данный моддинг проект всего лишь простая модификация
хотя в будущем возможна замена поролона на что то другое

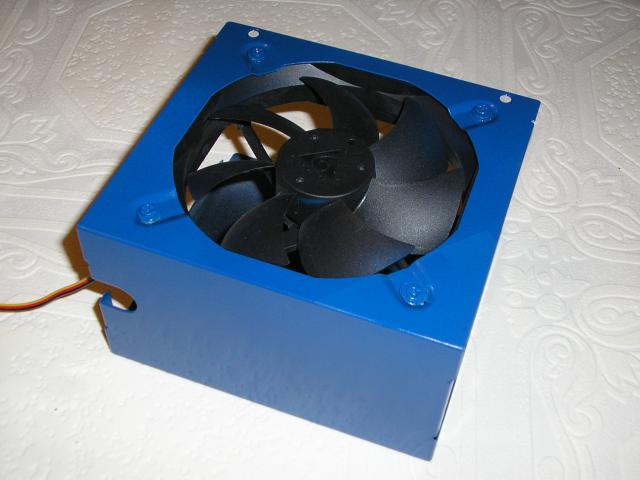

заменил вентилятор на Glacialtech 900 оборотов, вентилятор установлен на резиновые прокладки с 2 сторон, кожух покрашен в синий цвет, вентилятор подключен к реобасу. Раздражающих звуков не обнаружено.
возникли 2 вопроса
1 про электромагнитное экранирование БП — какая роль гриля из проволоки. вроде как, чтобы палец в вентилятор не попал, тк на корпусе слой краски, на гриле лак. Хотя сомнения возникли
2 900 оборотов по идее должно хватить
просто возглас, как же важны небольшие аксессуары.
Нашел вот такие резиновые прокладки от неизвестного вентилятора. Иначе бы могу себе представить самодельные топорное решение.

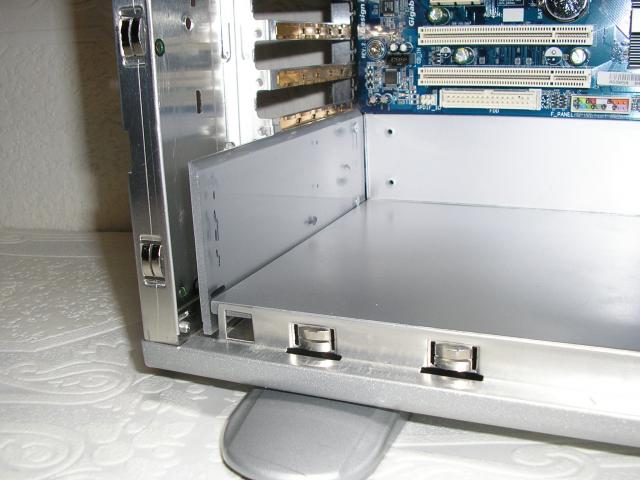

укрепил сегодня поддон материнской платы алюминиевыми полосами 15х2 с помощью заклепок
такие полосы лучше крепить — сначало укрепить одной заклепкой а потом идти дальшеNemesiZ, возникла одна очень интересная тема для заметки.
А именно — концепция качества выполнения мода. (Концепция — красивое слово на самом деле). Вот например:
цветной поролон — находится внутри (невиден) — оставлю так, возможно заменю на другое
щели до 1 мм по краям квадратов поролона (свело его) — да и бог с ним
сточенные края вентилятора (выглядит страшно, на самом деле не шокирует внешним видом) — внутри — оставлю так
оверспрей при покраске крышки БП — виден под определенными углами — если переделывать то это 2-3 дня. Столько мороки
оверспрей на вентиляторе — нужно устранить.
Вот и получается недостатки которые не видны, можно устранить — а это — оно так уж нужно. Ведь за это время можно занятся другим не менее интересным и полезным делом. + ведь это не бескомпромисный проект, а простая модификациясегодня доделал что хотел
а в начале просмотр ранее поставленных задач
1 усилить крепление крышки к корпусу дополнительными винтами — на завершающем этапе крышка будет закреплена на заклепки (будущее время)

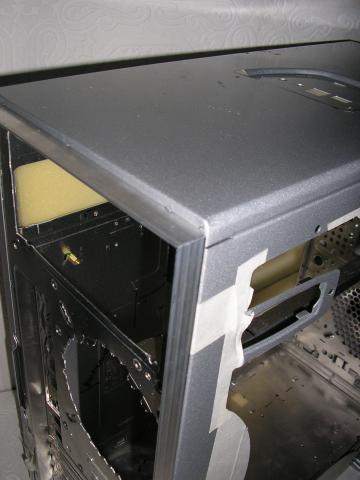

2 на верхнюю плоскость корпуса наклеить уголки + поролон

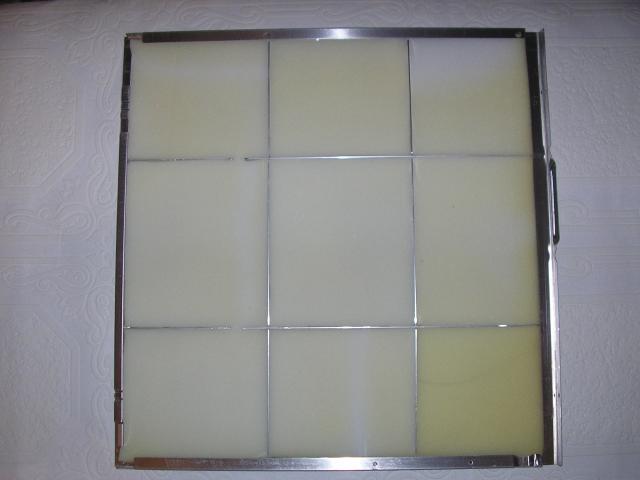

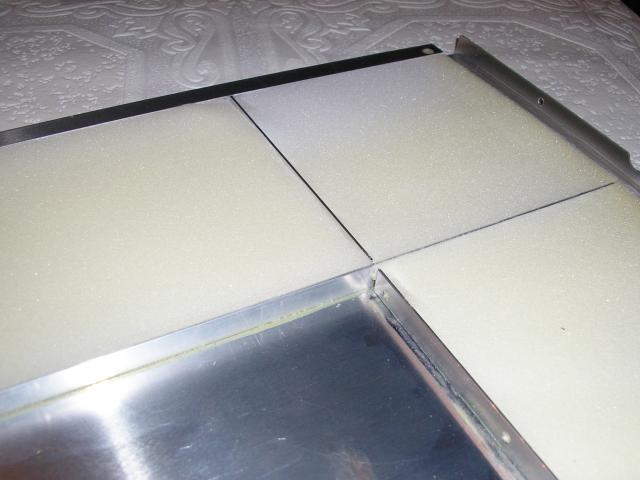

наклеено 2 листа поролона толщиной 10 мм.
(16.12.2010)3 выпилить все элементы крепления 5 дюймовых устройств — отменено (будет использовано имеющееся крепление)
4 установить уголки для крепления БП
(16.12.2010)
здесь возник вопрос — верх блока питания упирается в поролон, как то меня это смущает
5 про БП, замена вентилятора (11.12.2010)
следующие задачи
1 теоретическая — а) нужен листовой материал, б) способный держать криволинейную форму
для создания мода по мотивам — www.modding.ru/view.php?cat=articles&item=cygnus_x1
что это металл (оцинковка — сложно обрабатывать и крепить изогнутое), пластик, дерево, строительные материалы (шпаклевка и тп)
2 практическая установка материнской платы, с обозначением следующего списка задач
3 наметить список задач что делать за БПКвайкер, RAIMEN-13,
а) при такой конструкции опор меньше вероятность передачи вибраций чем на 2 сторонах БП или длинных (через весь корпус) уголков
б) источник шума задвинут внутрь корпуса
в) см п. 3
1 про листовой материал
требования к нему:
а) желательно (далее будет понятно) листовой материал
б) способный держать криволинейную форму
в) не горючий
Металлы
сталь (оцинковка)
— относительно сложно обрабатывать и крепить, жесткий
— сложновато создать эстетически красивую вещь (как по форме, так и по выполнению)
— наверно главное не жестянщик я
алюминий листовой
— не могу купить
Пластик, оргстекло
+ можно свободно выбрать и купить
— нет опыта в создании криволинейной формы (как гнется остается только догадыватся)
Дерево
+ доступность, простота обработки
— не особо впечатляет делать деревянный декор в компьютер из сосны
Строительные материалы, химия в качестве листового материала
эпоксидка с наполнителем
+ твердая
— хрупкая
? что использовать в качестве наполнителя (со стеклотканью возится не охото из за потенциальной вредности)
эпоксилин
+ знакомый материал
— дорогой для таких поверхностей
латексная шпаклевка
? один большой вопрос
2 установка материнской платы
вопросы:

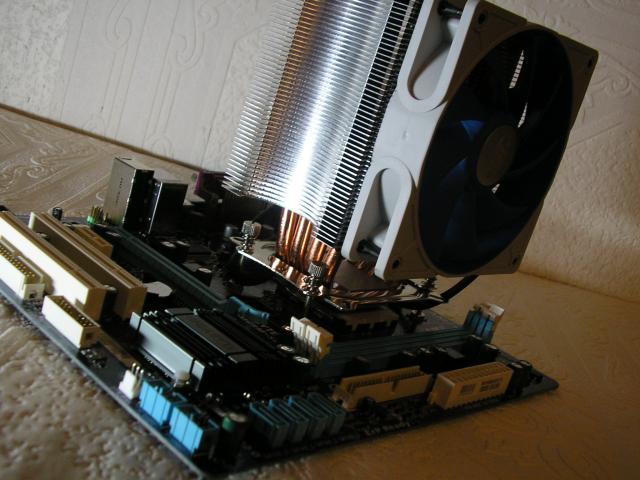

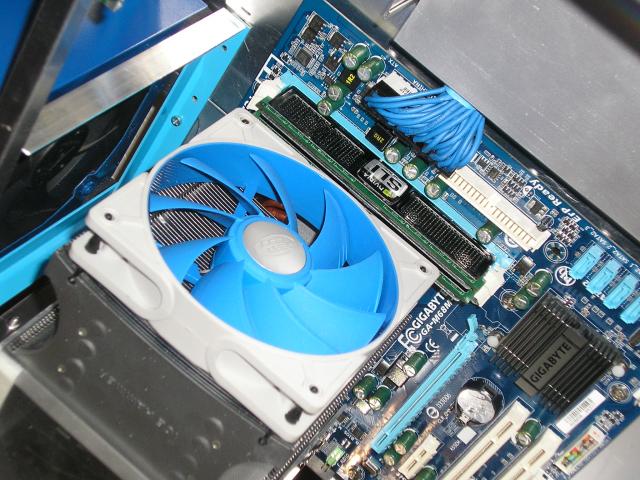

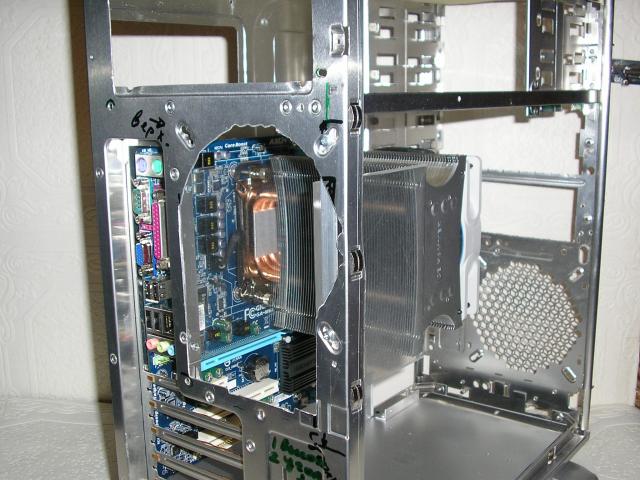

— способен ли кулер Cooler Master Germinii охлаждать Атлон Х2-5600 ТДП 89 ватт в пассивном режиме, если нет то установка сбоку вентилятора на вытяжку улучшить ситуацию
Одна большая задача — фальшпанель на всю поверхность материнской платы
Как показало дальнейшее обсуждение данная задача отменяется. То что описано в п.2 тупиковое развитие.

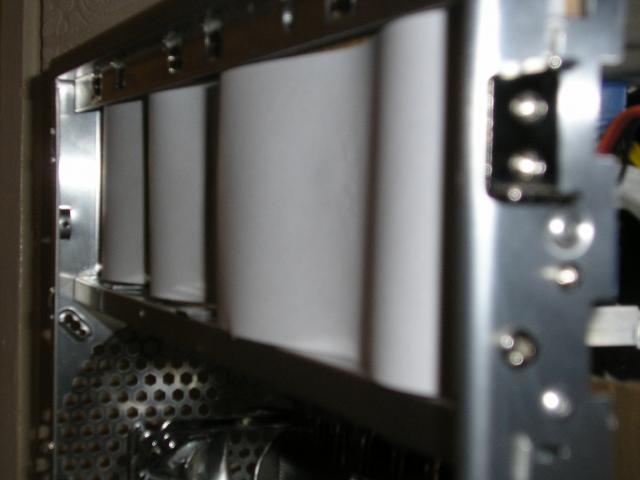

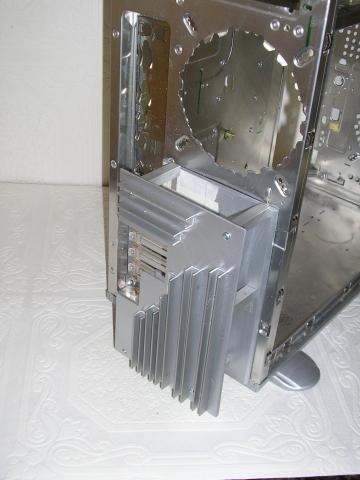

3 про БП, закрыт волнообразными фальшпанелями
вопрос — статическое электричество насколько важны когда вокруг БП поролон

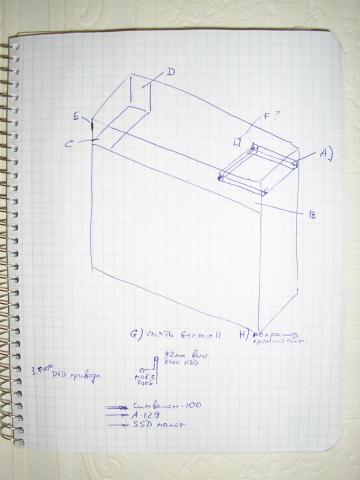

в очередной раз ставлю задачи, по п.3
A) сделать крепеж из уголков
B) закрепить привод на винты

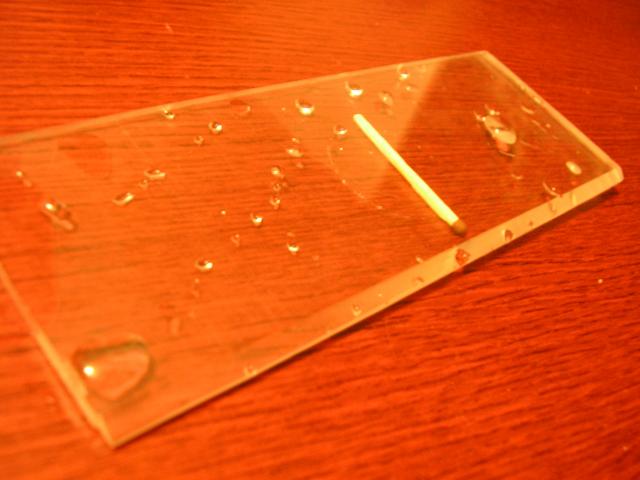

C) выпилить лист оргстекла
D) выпилить лист оргстекла
Е) выпилить лист оргстекла
F) закрепить площадку для проводов
G) снять кулер
H) покрасить (облагородить) упор из уголков
нет на фото) швеллер для провода
многие спросят а зачем он ставит задачи, ответ — делая 7 задач, планируя еще 7, не обойтись без подобных записей.Квайкер, насчет опор
здесь вопрос концепций — я могу приклеить цветной поролон в невидное место, не обратить внимание на оверспрей.
Но что касается технических аспектов, то здесь без компромиссов, в разумных пределах (несколько уровней виброразвязок, шумоподавлений и тп). Единственно что ограничивает, то это — стоимость (пример мог купить Скайт Ниндзя за 2400 а не стал, есть Джеминай и тп).
К внешнему виду внимательное отношение — здесь оверспрей буду шкурить.

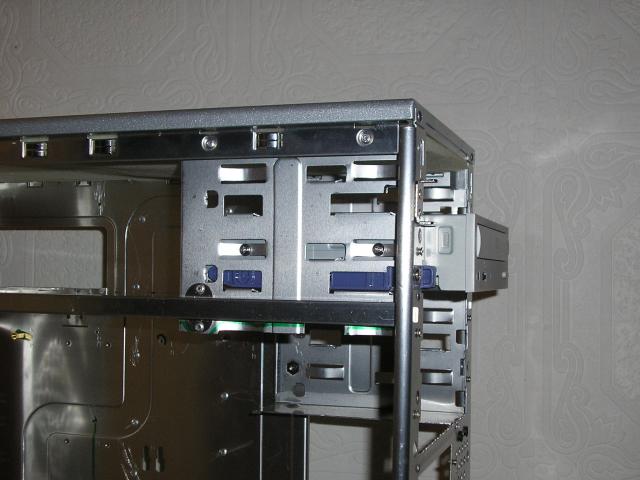

B) закрепил привод понадежней на винты (были салазки с зазорами)

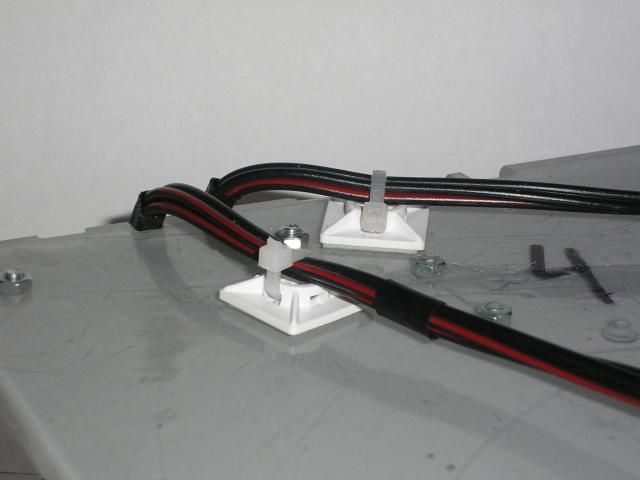

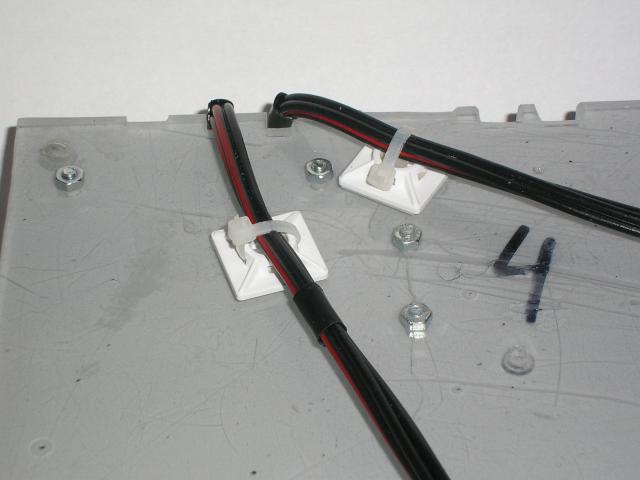

F) крепеж проводов (для конкурса порядок в проводах, хотя не знаю успею ли)
нет на фото) кабель канал для провода (конкурс)
здесь возник вопрос — как-то Змей говорил что при раундинге проводов железным шлангом ударило током, насколько опасно данное решение с этой точки зрения Змей, я так понимаю причины, проблемы почему бьет током при железном раунде
1 оголение проводов — замыкание на железный раундинг
2 ситуация — коротнуть раундом на платы (замыкание или простое прилегание — бьет током)
а вот это для меня ново — железный раунда шлангов СВО, конденсатор все-таки получался (проводник-изолятор-проводник)…

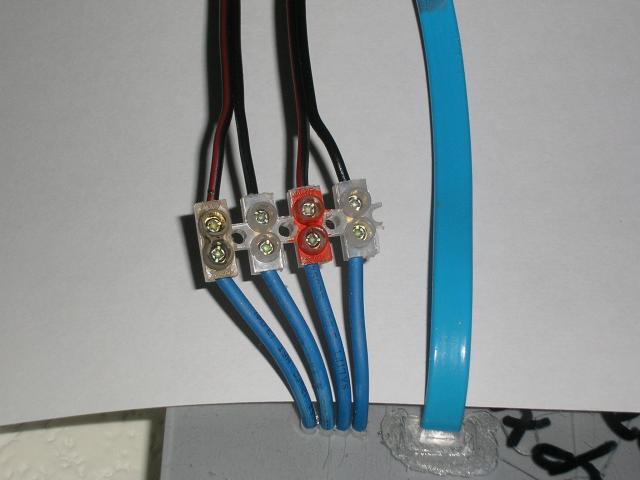

я немного подругому думал 220В провод лежит в алюминиевом швеллере и думал может не знаю каких-то законов физики что может ударить 220В. Статики в этом случае так понимаю нет.
к сожалению зазор 20 мм от стенки до стенки не позволит создать волну которая будет смотрется красиво. Можно конечно делать новую боковую стенку — но это такой долгострой будет
Поэтому работа будет вестись с такой стенкой.
пс фон темноватый блинKi.r(u), будет половина на половину — оргстекло и его форма будет изменена, а рамка останется прежней.
предыдущие задачи

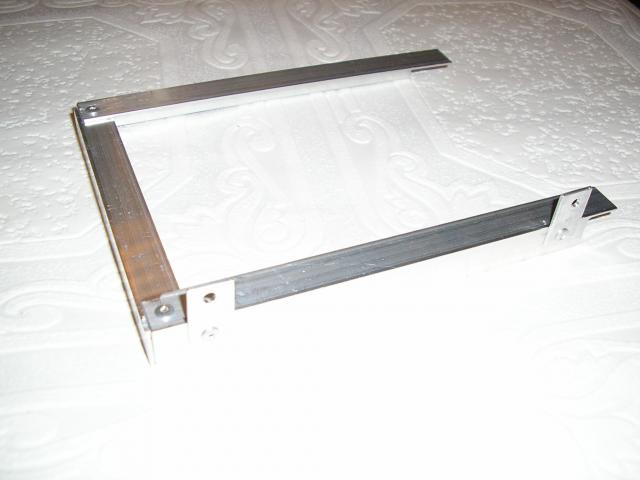

A) сделать крепеж из уголков — самоделка из алюмин уголков для хранения дисков заменена на промышленное изделие Scythe сегодня 21.12.2010 будет заказано
B) закрепить привод на винты — ОК, 19.12.2010
C) выпилить лист оргстекла — ОК, 20.12.2010
D) выпилить лист оргстекла — непонятен крепеж, отложил
Е) выпилить лист оргстекла — ОК, 20.12.2010
F) закрепить площадку для проводов — ОК, 19.12.2010
G) снять кулер — ОК, 20.12.2010
H) покрасить (облагородить) упор из уголков — актуально
нет на фото) швеллер для проводов — ОК, 19.12.2010
поставлены задачи по следующим шагам, фото не претендует на ясность.
направление — А (4 шага), В (4 шага), С (3 шага).

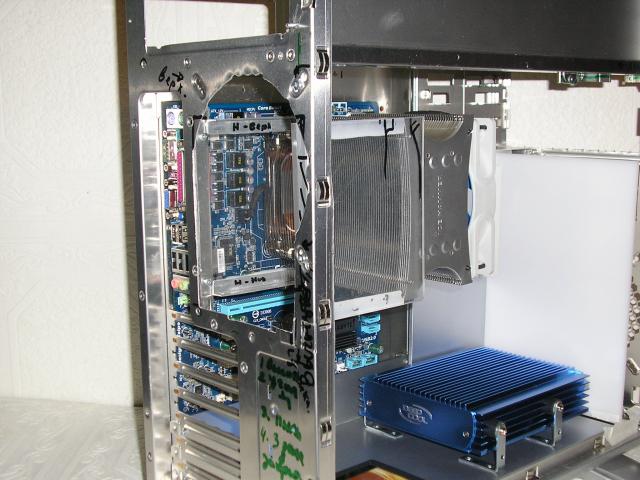

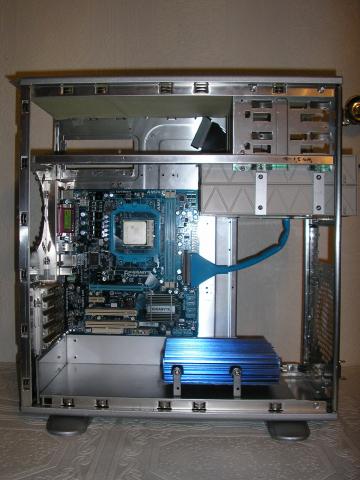

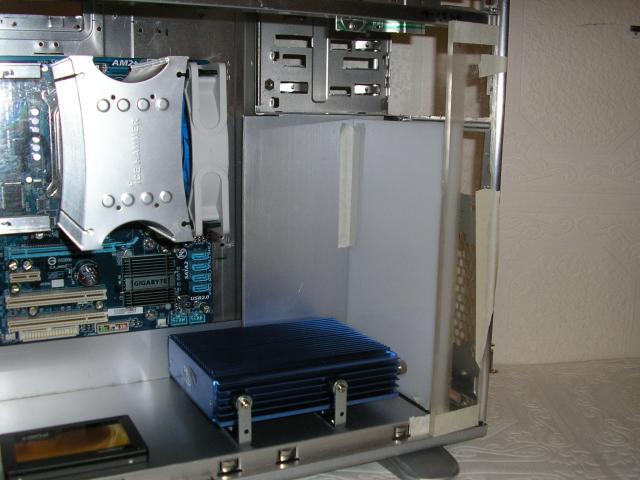

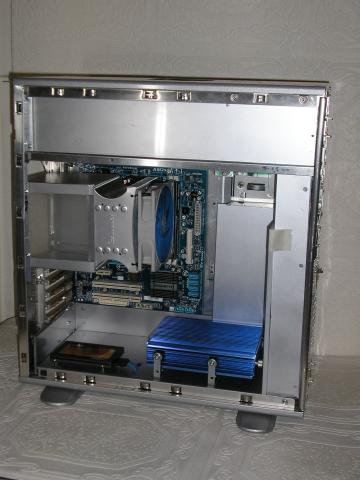

немного прояснился внешний видRAIMEN-13, дело было на работе поэтому схватил то что было и написал. Иногда полезно в хаосе видет картину.
А то что было на последнем фото так это рассказано в этом сообщении.

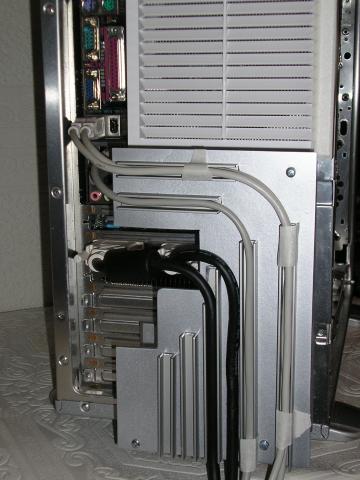

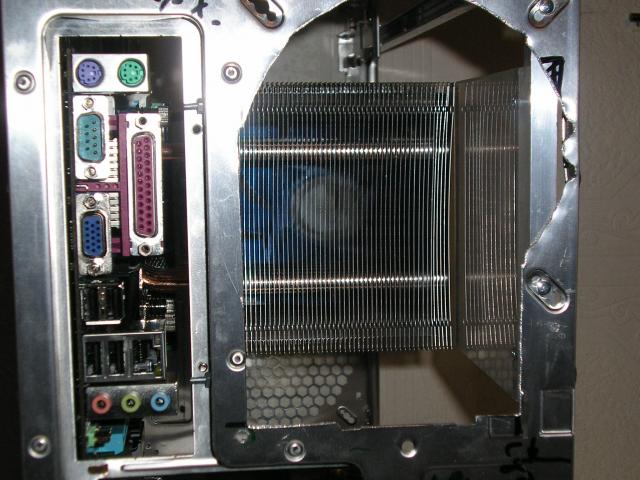

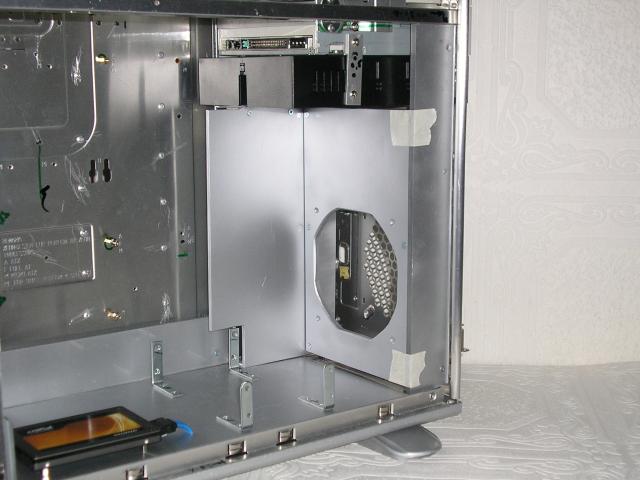

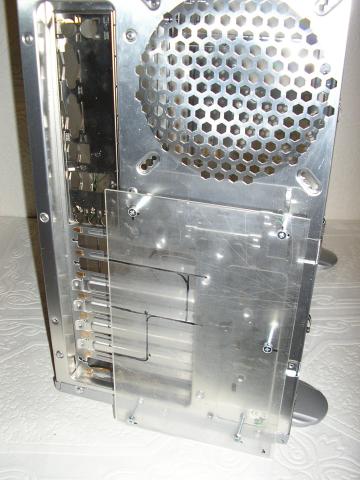

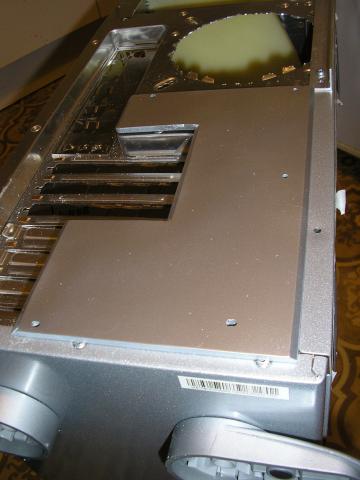

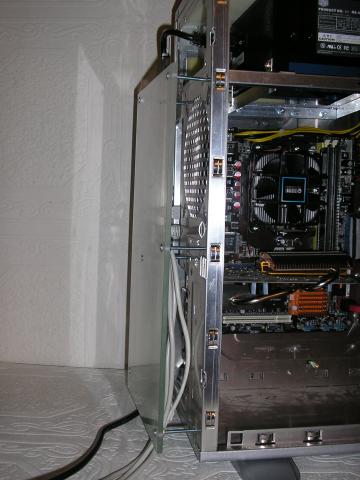

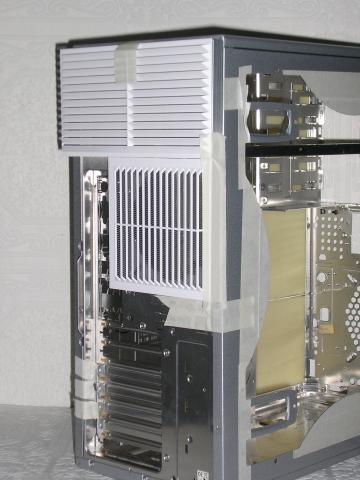

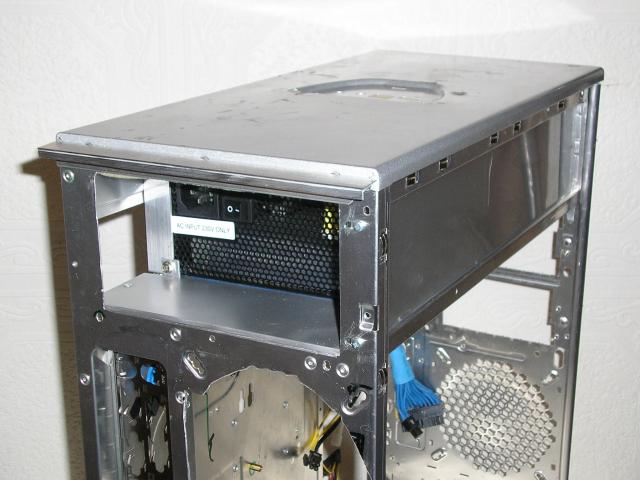

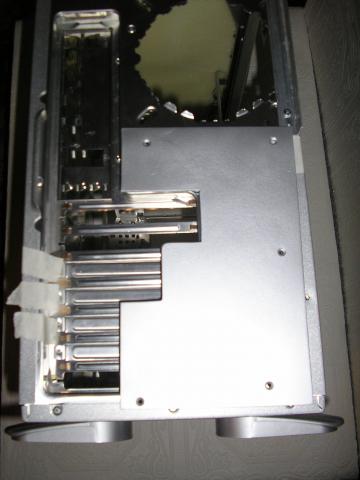

направление А — установка панели на задней части корпуса, для того чтобы кабеля не висели как лапша, а аккуратно были прикреплены к панели
показываю так как есть, тк уже без 20 минут 12 часов, завтра смена и за следующий вечер нечего не изменится

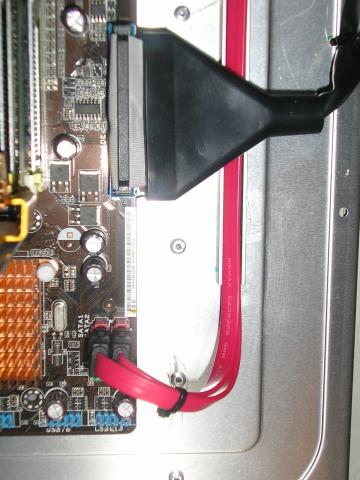

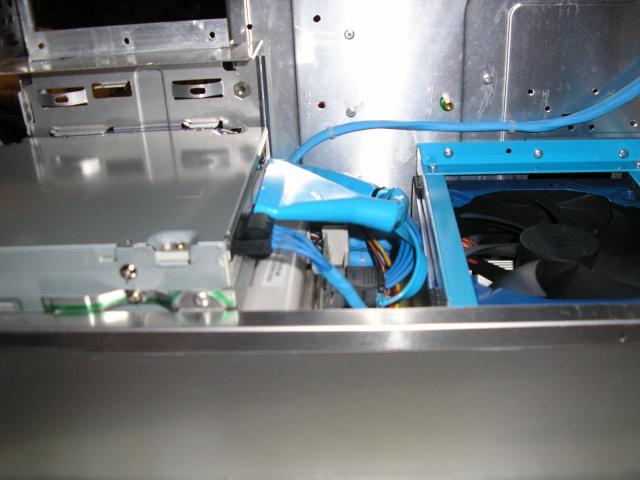

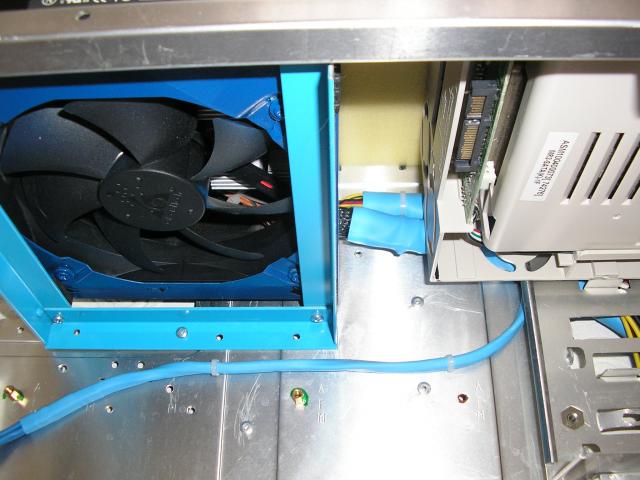

направление В — сигнальные кабели для дискоа САТА и ИДЕ

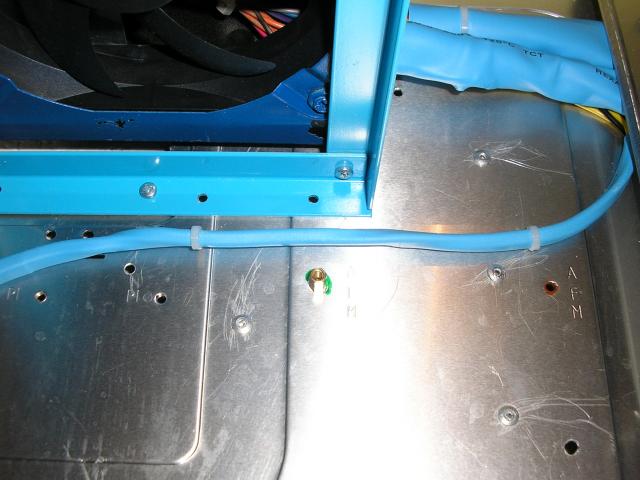

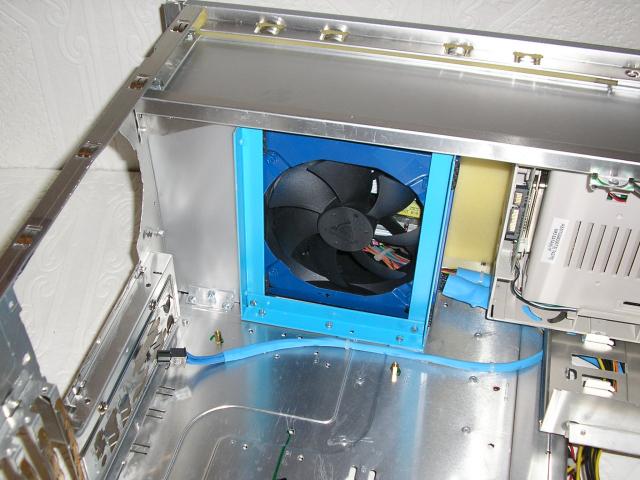

САТА — уложен в швеллер, скреплен стяжками, ИДЕ — прикреплен стяжками к корпусу

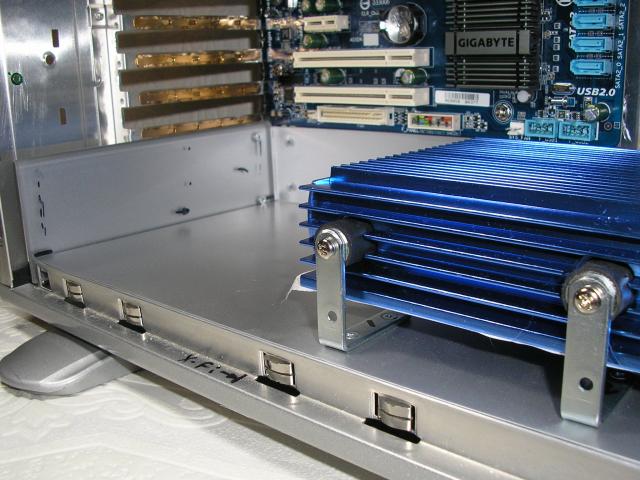

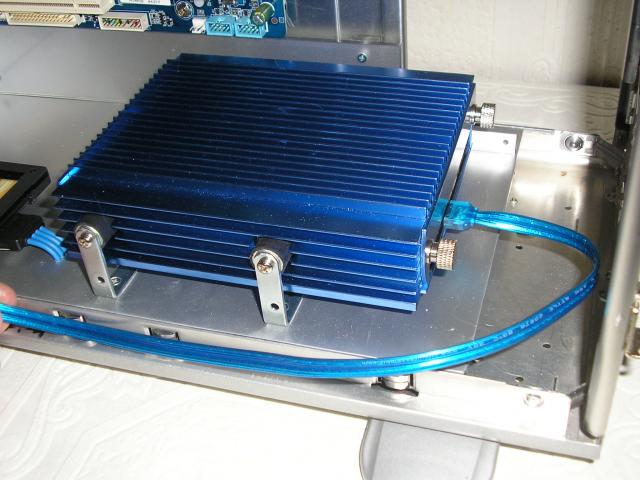

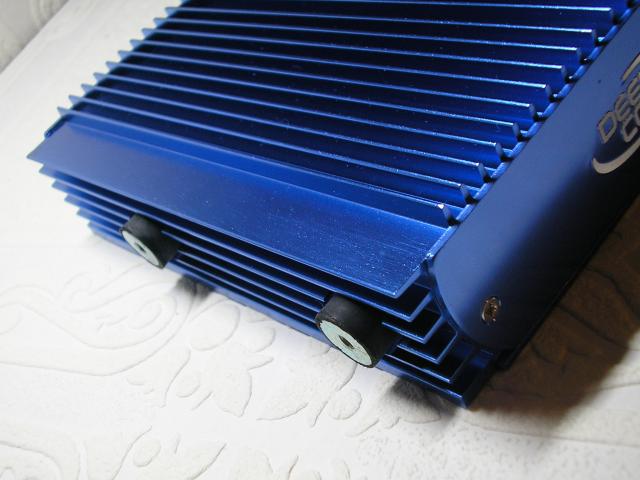

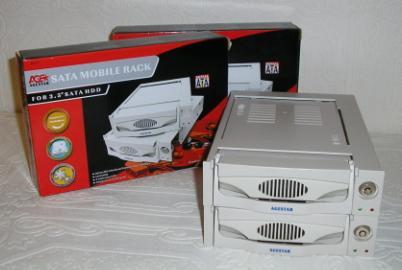

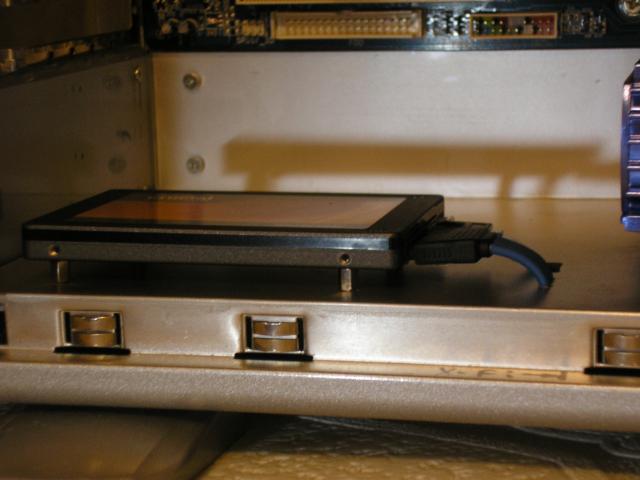

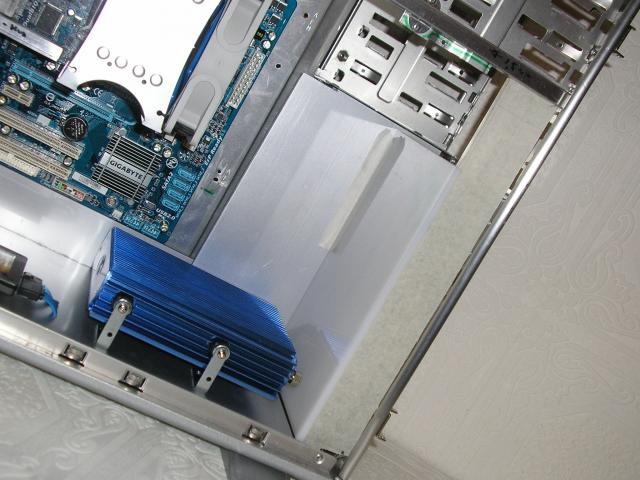

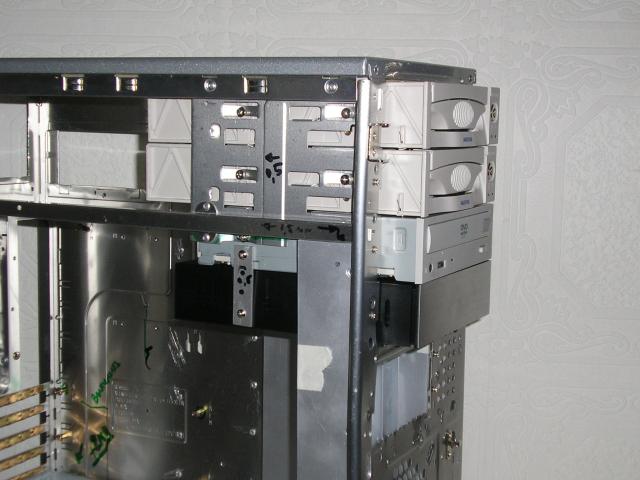

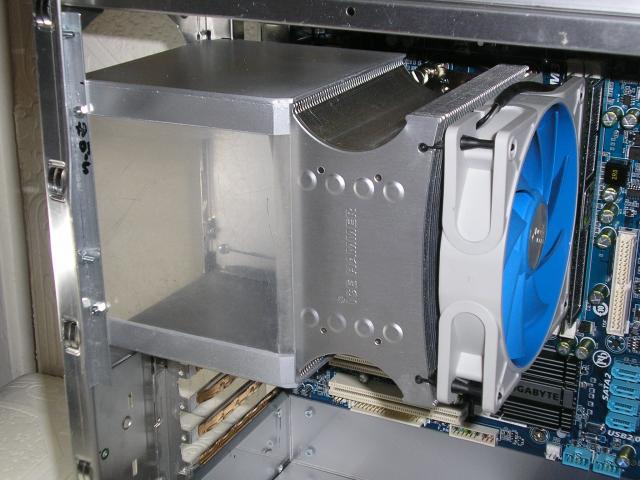

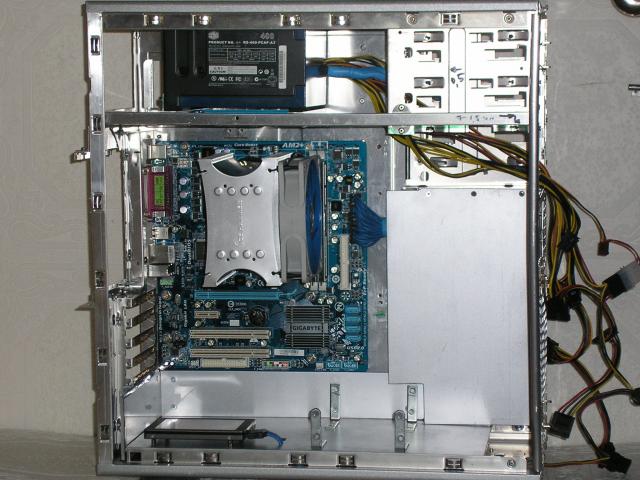

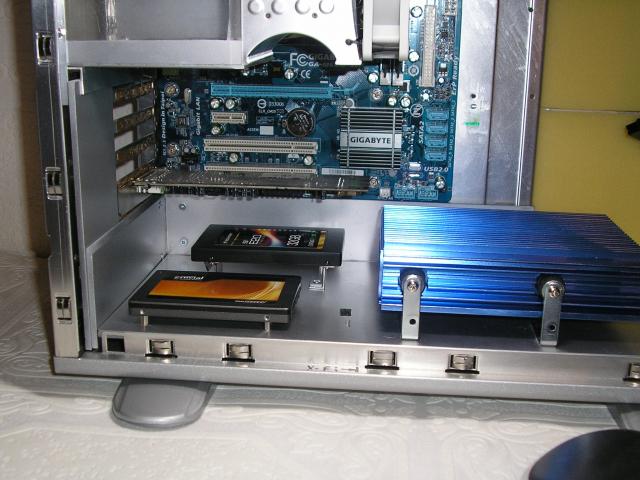

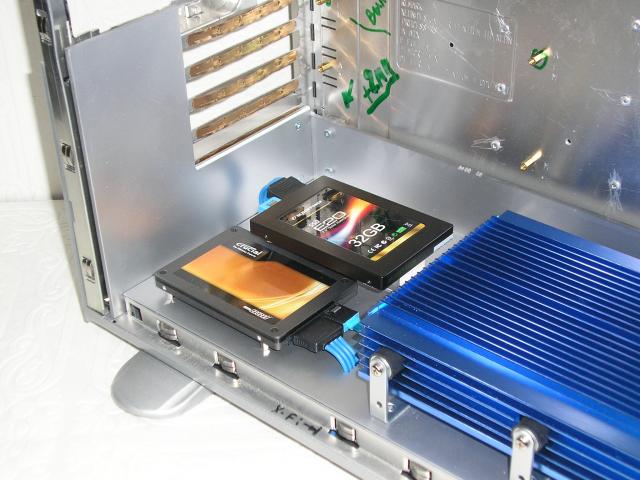

направление С — установка 2 mobile rack-ов, тк я выпили часть корпуса тем самым обеспечив гемор. Хотя тогда я даже не предполагал что у меня будут 2 mobile rack.
Думал написать заметку о концепциях дисковых систем, да как то энтузиазизм пропал.
Задач не ставлю так как уже 12 ночи, завтра свежим взглядом посмотрю.NemesiZ, по п.1 и 2 — необходимо доделывать,
п.3 — там идет тепловой поток от БП, п.4
:
Тебя вообще как-то странно разрывает по плану работ
одновременно идет работа по 3 направлениям, поэтому не удивляйся.
Валеркин, не хочется мне применять пластиковые каналы (мягкие, горючие, деформируются при температуре, и тд)
Alcohol™, будет покрашена, изменена конструкция. показан черновой вариант

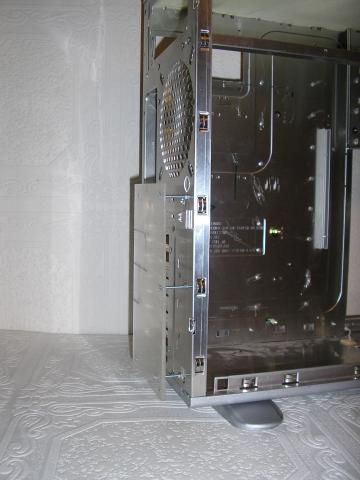

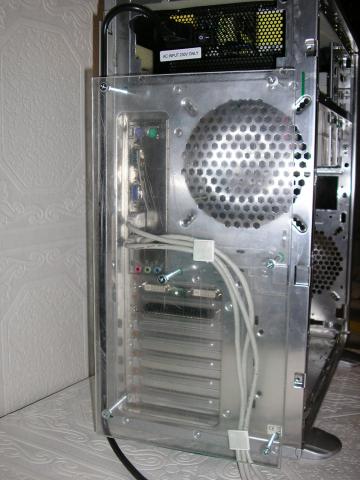

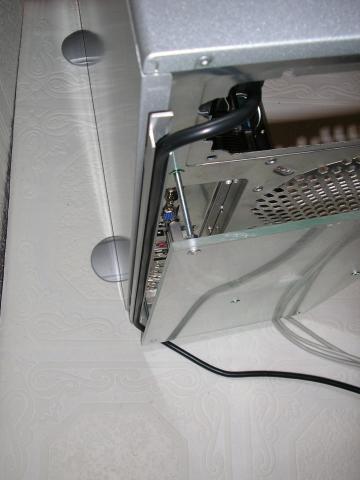

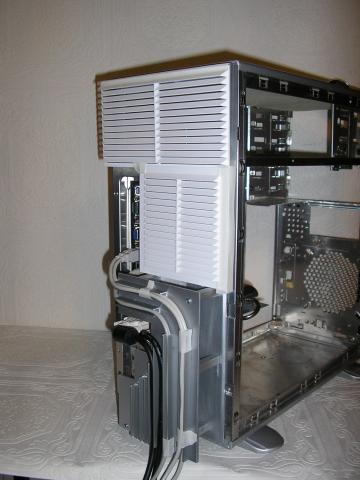

Направление А — панель на задней части корпуса

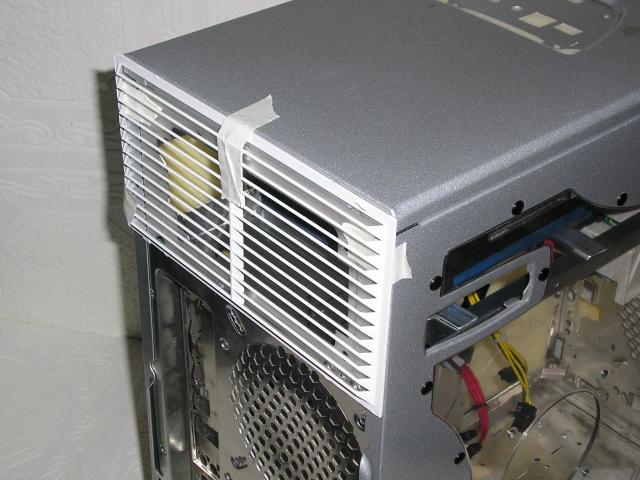

1 установка решетки от вентиляции
немного больше корпуса по 5 мм на сторону, сначало думал посередине распилить, но поняв что место стыка идеально явно не получится отказался. Пилить буду с боков.
а) отпилить, б) нужен уголок шириной явно больше 25 мм, у меня такого нет — купить, в) понять как крепить решетку к уголку г) по каким размерам пойдет алюминиевый квадрат д) как его крепить к корпусу е) может выпилить отверстия под БП а то как то некрасиво выглядит
несколько фото с других ракурсов
фон опять темный надо с лампой снимать
2 по панели
нобходима промежуточная панель
после выпиливания возможно крепление швеллеров + надо крепить 4 угол
направление В — все про кабеля
основные задачи — а) покраска кабелей САТА, ИДЕ б) подправить крепеж БП + покрасить в) что делать с мотком кабелей от БП
направление С — положил листок с дизайном верхней части куда то
ПС я вот думаю может после выполнения задач, там где обозначены задачи редактировать сообщение и удалять их направл. А, п.1
подпилил решетку, сейчас нужен уголок

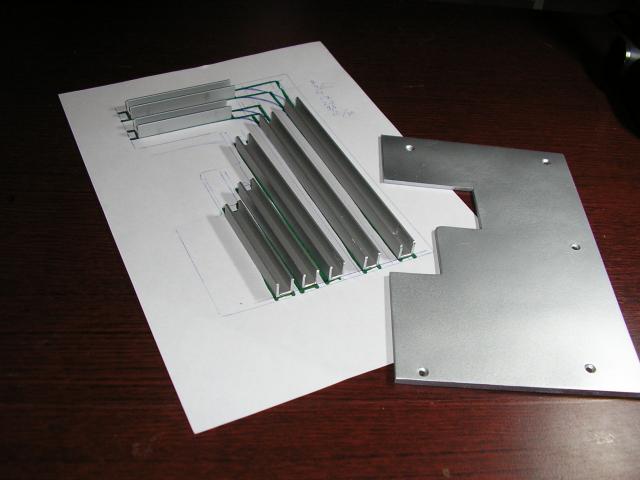

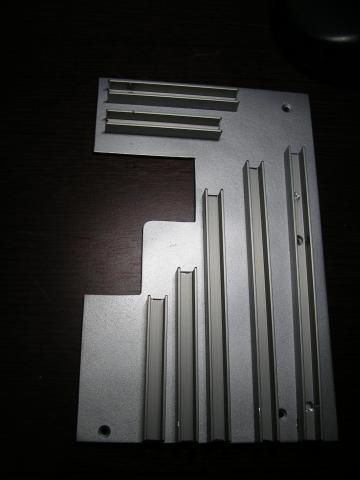

п.2 панельку сделал, надо будет выпиливать, клеить швеллера
направл. В

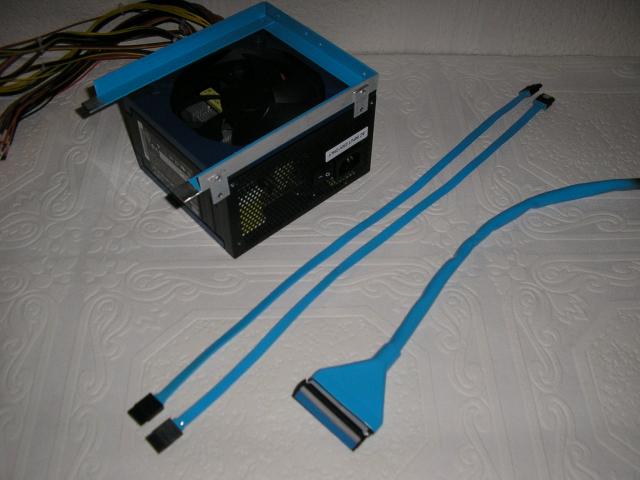

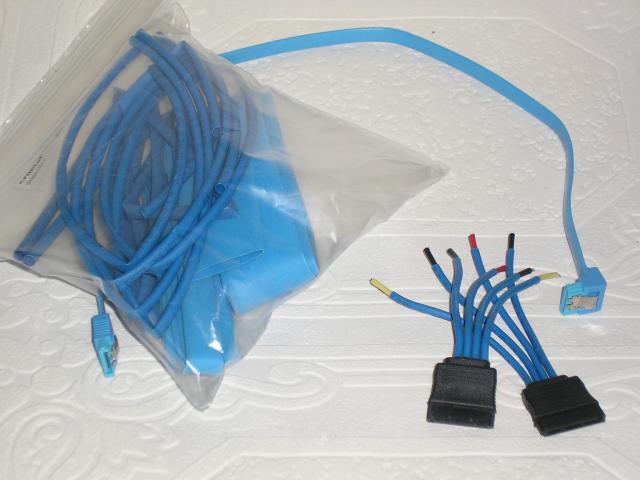

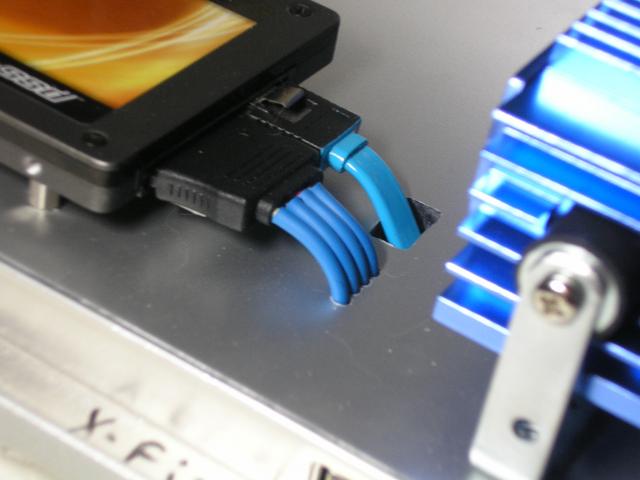

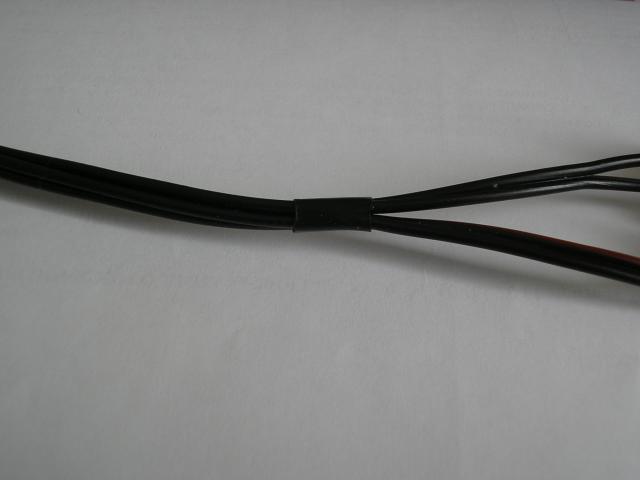

приобрел термоусадочную трубку, и на очереди покраска
направл. С
нашел листок, нужно почитать что пишут про наклейку алюмин фольги асы + очень нужна краска Тамия Х-23, есть эмаль, но для аэрографа как то не хочется использоватьВалеркин, попробуй приобрести по почте, вот ссылки — www.chipdip.ru/catalog/heat-shrink-tubing.aspx и www.chipdip.ru/catalog/pbf-heat-shrink.aspx?mode=parm&gmnf=&p.620=&p.624=%d0%b3%d0%be%d0%bb%d1%83%d0%b1%d0%be%d0%b9&sklad=
Mail 10 rus, спасибо
направл. А, п.1
решетку уводить на 20-… мм не стоит поэтому, уведу от корпуса на 15 мм, хорошо что уголок есть.
п.2 панельку расколол, сейчас клеится эпоксидкой
эту панель надо уводить от корпуса на 35-40 мм от корпуса поэтому болты уже неподходят, нужен швеллер. а крепить его
направл D

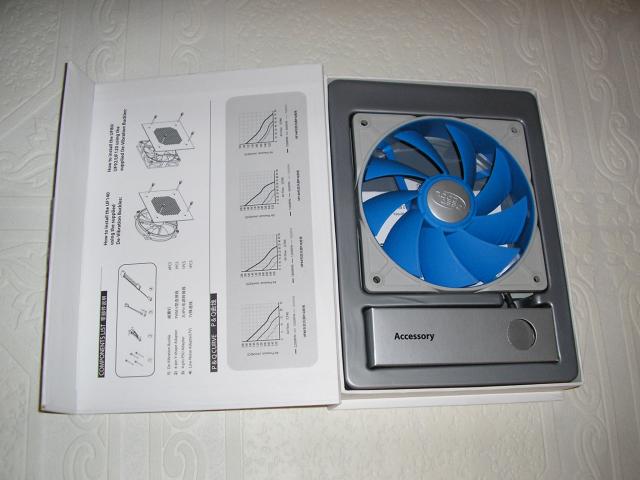

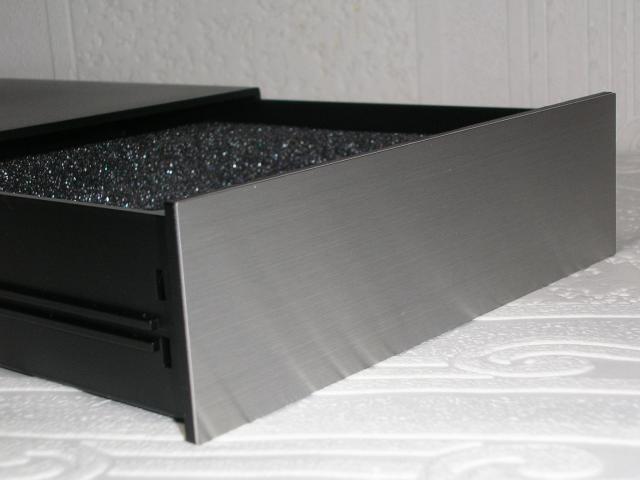

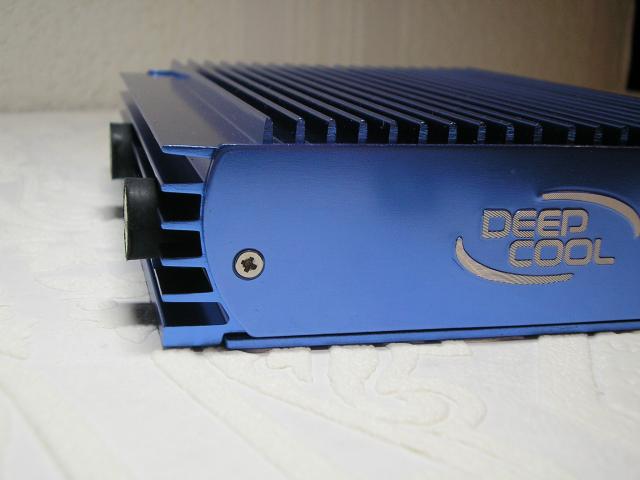

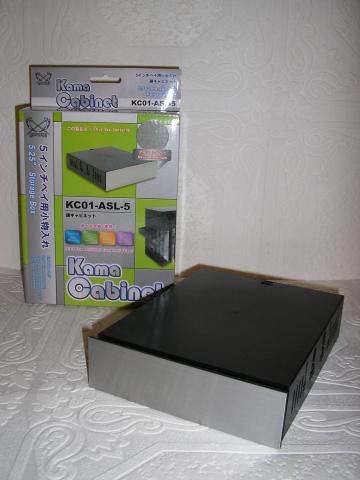

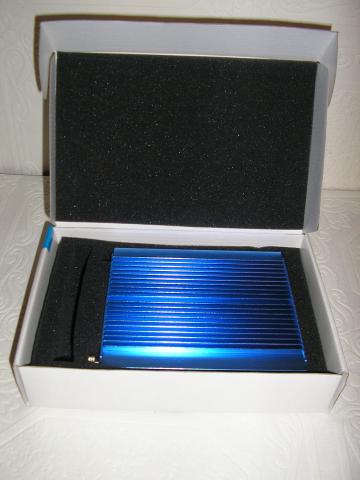

приобрел недавно вентилятор и бокс для жесткого диска

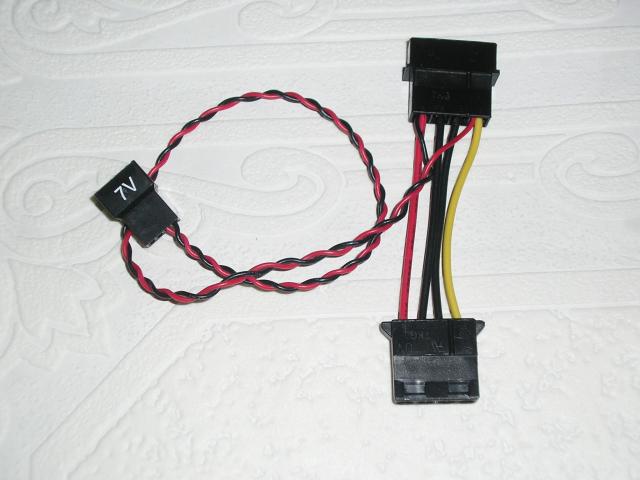

вентилятор конечно славный, с кучей переходников (даже на 7В есть), в подарочной упаковке, корпус из резино подобного материала, но редкий 4 PWM
и бокс
Maximilan, к сожалению не могу сказать, все лежит разобранным и неподключеннымнаправл. А, п.1
сделал 2 уголка, не хватило. Путь лежит в магазин

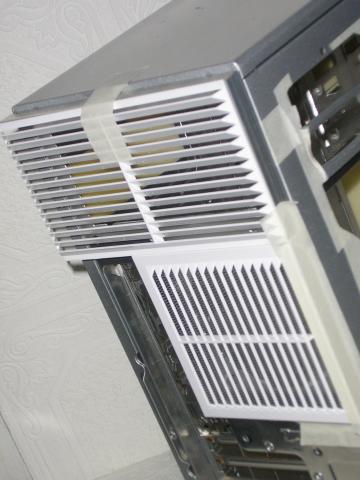

примерка решеток, как направлять потоки от БП — вверх, от вентиля вбок или все на верх
направл. В

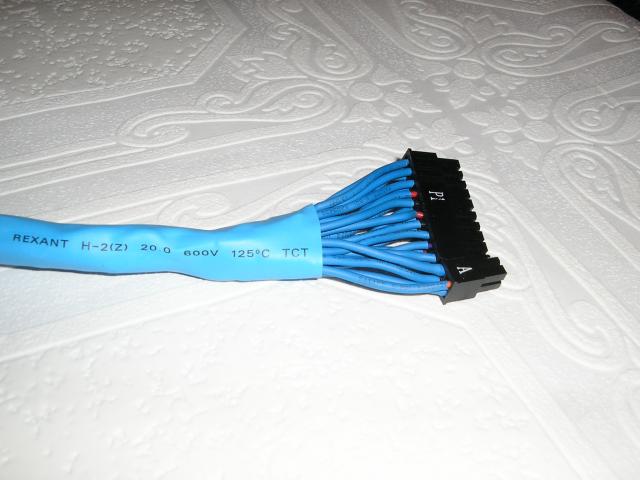

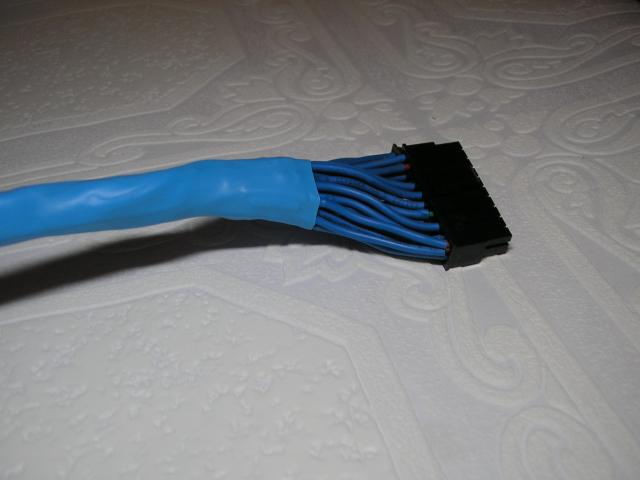

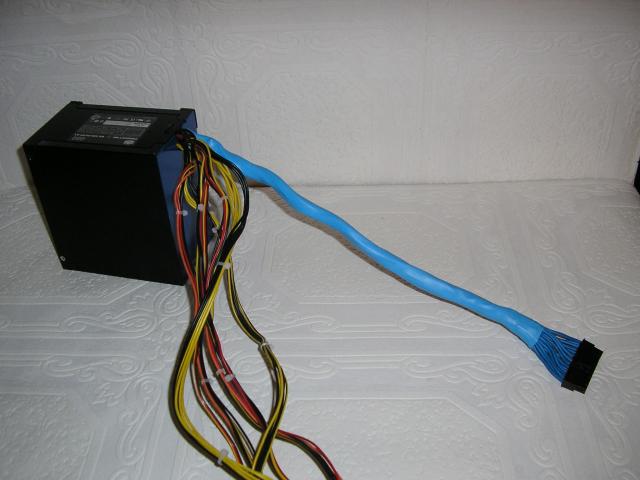

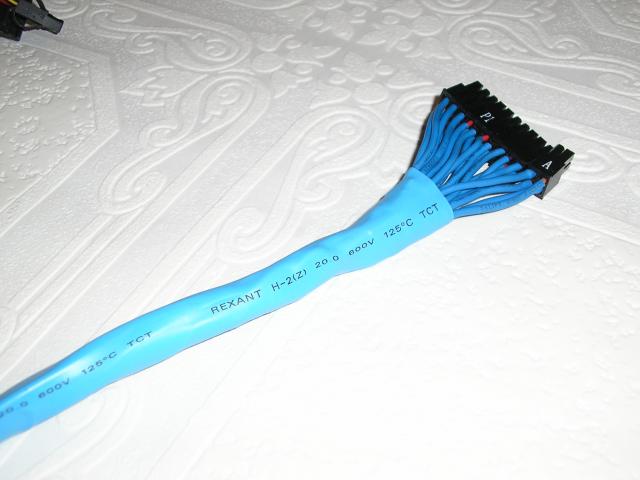

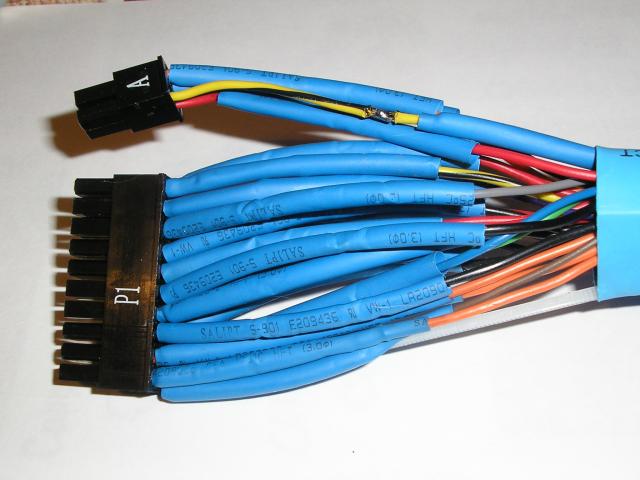

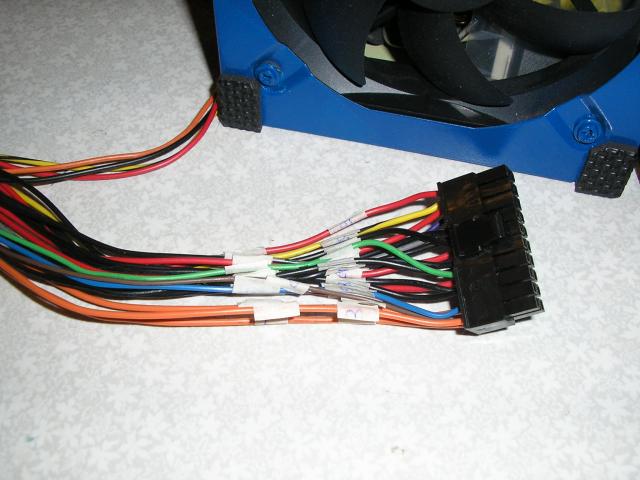

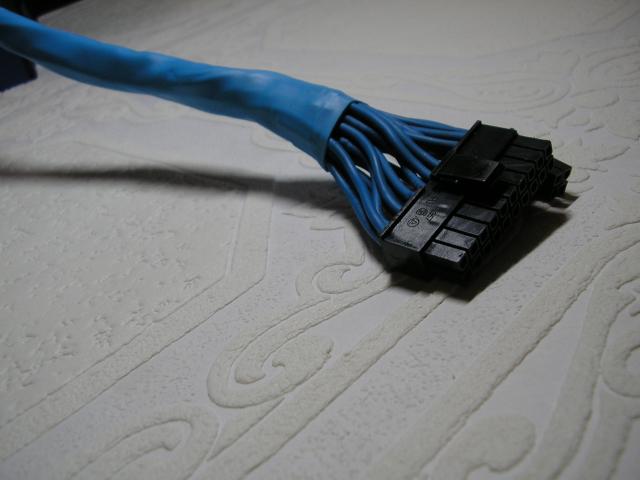

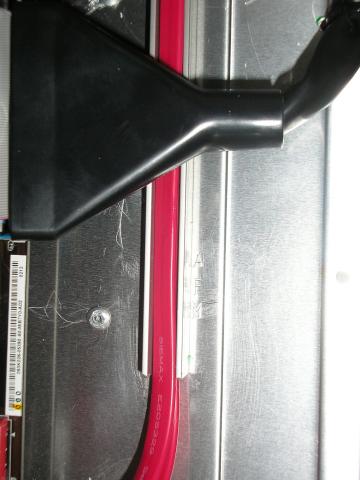

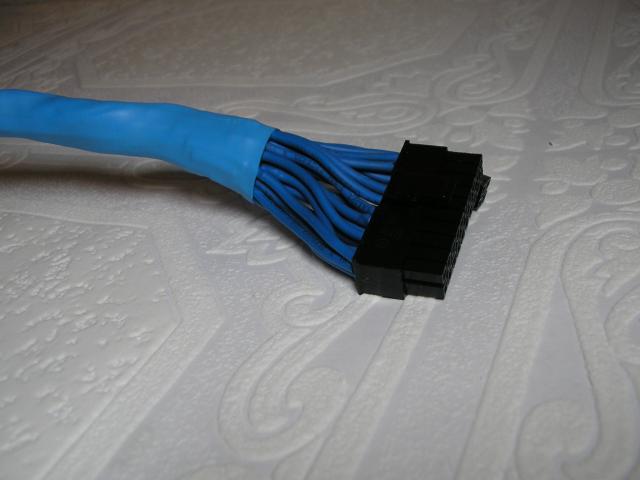

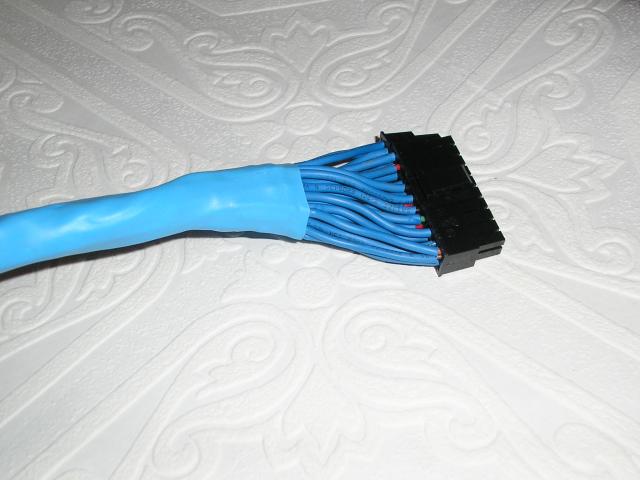

раундинг кабеля 24 пин
термоусадка не лезет, надо ехать в магазикphilosopher, разные способы оплетки существуют.
если я спаяю провода я так понимаю ничего вредного в этом нет?
направл. А, п.2
покрасил фальшпанель в хром, балона с люминем не было и хорошо. Хром по идее должен сильнее блестеть и больше подходить к цвету естесственному аллюминия.
направл. В
покрасил сигнальные провода САТА и ИДЕ в голубой цвет. Не стал замарачиватся с оплеткой (САТА так там экранировка, ИДЕ множество мелких проводков)
хром — менее мелкие частицы краски, лучше зеркальность, но до зеркальной поверхности еще далеко. примерка

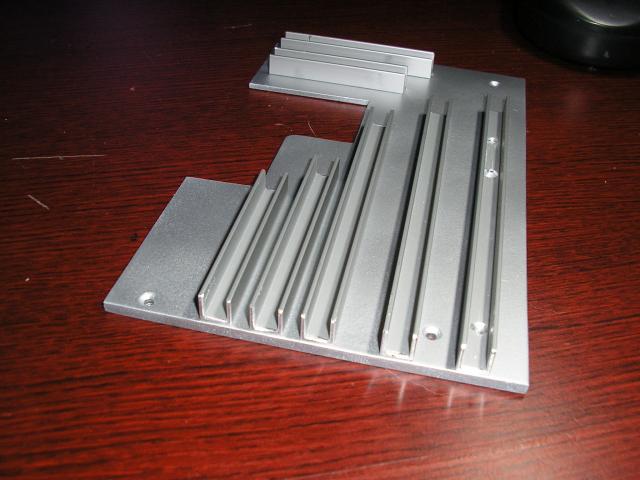

приклеил швеллера
Летячий мыш, это будет панелька держащая провода и в швеллерах будут лежать проводаv1vendi, если тебе не важен цвет то бери scythe himuro, я бы так сделал.
направл. А, п.2 — так называемая панелька для проводов вне корпуса
вместо болтов будут вот такие упорчики
направл. В, провода БП, сигнальные
подошли покрашенные провода, цветовая схема проекта — люминь, синий, голубой
направл. С, панель на БП

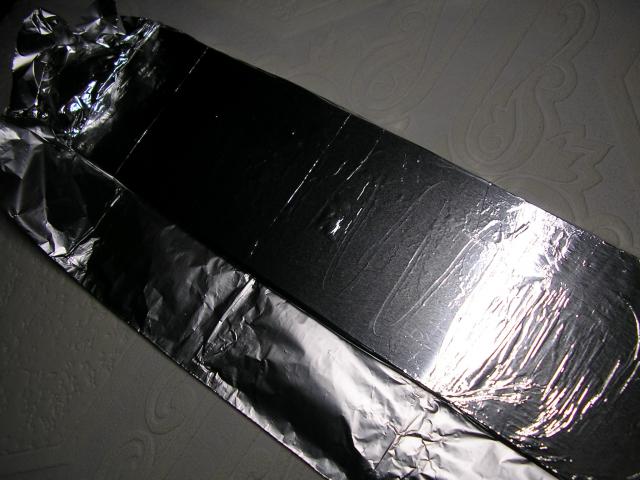

думал обклеить алюмин фольгой, для примера цветов — листовой алюминий, алюмин фольга, покрашенная стенка алюминием, затем хромом
неполучилось, пытался раза 3. плюнул покрасил хромом сейчас сохнет.
слой краски сверху
слой краски виден через оргстекло
и панелька в корпусе
думал нанести на панельку название проекта
проект Призрачный Цунами — Project Tsunami Dream
посмотрел в гугле как переводится Tsunami Dream — мечтая цунами
Dreams Tsunami — мечтая о цунами
сейчас думаю что изменить! направл. А, п.2 — так называемая панелька для проводов вне корпуса
история небольшой панельки

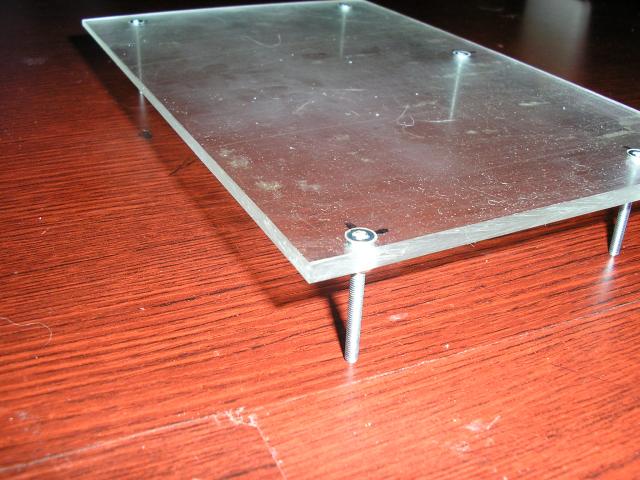

кусок оргстекла
2 базовые линии под 90 градусов
выпиливание
разметка 2 следующих запилов
запил и разметка 2 следующих запилов
выпиливание
обозначение фасок
фаски
сверление отверстий и их подгонка
грунтовка

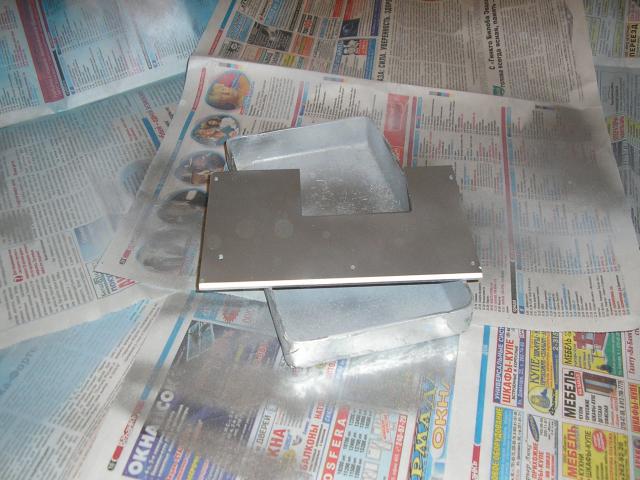

покраска
и то что было
стало

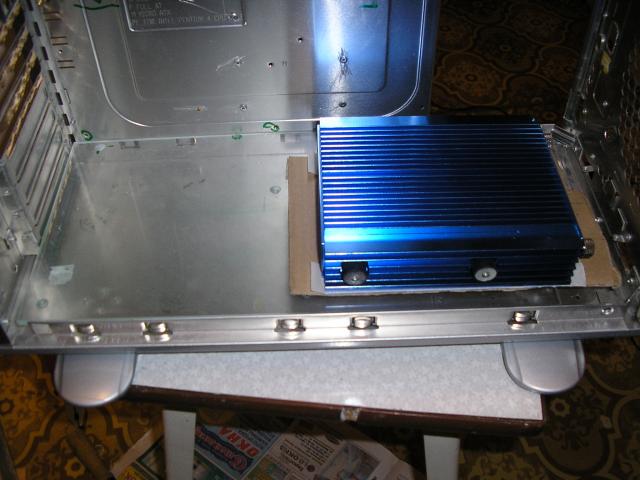

направление D — монтаж бокса
примерка, заделка отверстий эпоксилином — сейчас сохнет
пс темновато на фото снимал уже вечером на кухнетестовая сборка
Змей, карман — это расстояние от панельки до корпуса?Квайкер, попозже доделаю
когда собрал тестовую сборку первое ощущение — что то не то.
добавил новые детали, сейчас выглядит так

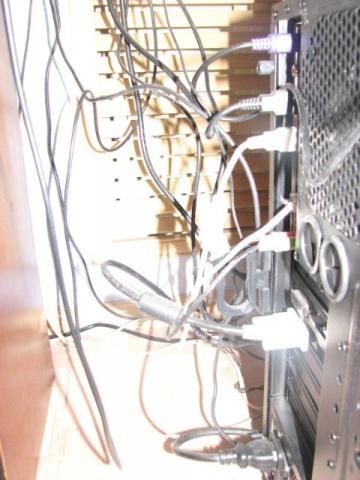

в подавляющем большинстве системников можно увидеть вот это
и панелька боролась с этим борделем,
к сожалению последняя конструкция панельки неудачна — нет радиуса сгиба проводов, а перегибать провода мне не хочется.
если делать такую панельку то размер по ширине где-то 1/3 от имеющейся.сегодня впервые попытался шлифануть фаску оргстекла, на удивление все получилось с первого раза — думал будет сложнее.
Впечатления от шлифованной фаски — просто шик. Очень понравилось

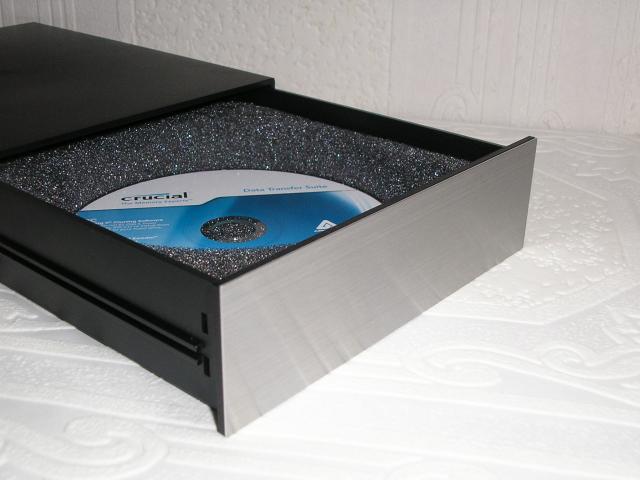

RAIMEN-13, в начале напильник с мелкими насечками, затем надфиль, затем очень мелкая шкурка и завершил полировку пастой Гои.пришла панелька Scythe из Москвы, для хранения дисков с операционной системой и драйверами. Подробности тут — www.liveinternet.ru/users/39361975605/post144951698/
направл. D обустройство около HDD3 панельки — выпил, покрасил, некоторые прикрепил
1 в одном месте с панелькой промахнулся, надо подпилить боковую и завести под нее нижнюю, а то из-за тени выглядит некрасиво.
2 с отверстиями на кронштейнах думаю что делать
3 кронштейны наверно китайцы делали отверстие под М4, а фаска под М3.
Высверлил отверстия диаметром 4 ставлю болт М4, а он высовывается на 1 мм, М3 нормально. При сборке отв. нужно забить отв эпоксилином.
4 и самое главное опасаюсь я за охлаждение обратной стороны МВ. снизу и сбоку идут фальшпанели, охлаждение никакого GizmO, могучий русский язык. А еще можно сделать запил и просверлить дырку.

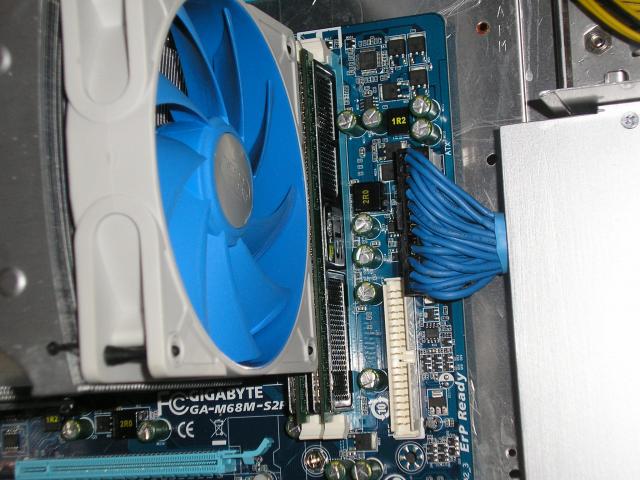

Сделал оплетку кабеля 24pin термоусадочной трубкой, в принципе интересно.
В оплетке MDPC смотрелось-бы просто шикарно.
Затратил где-то 4 часа на все.
Изоляцию подрезал паяльником, и кусачками удалял. Пайка проводов в нахлест, скруток нет.
Термоусадку нагревал над газовой плитой,
основная ошибка надо было трубку закрепить стяжкой — на некоторых проводах трубка отошла от разьема до 3 мм.

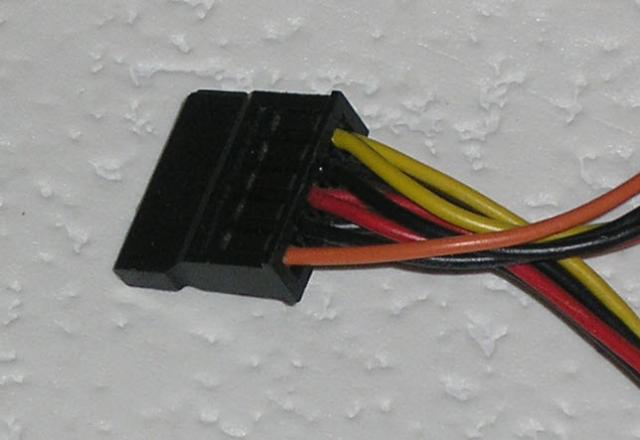

пайка
конечный вид
и концептуальные фото в полумраке
завтра подключу посмотрю как работает БП, а то может он будет чихать и о боже пукать Квайкер, по первой ссылке там статус — ожидается с…, можно ждать долго.
INZHENER_BWS, силовые кабели обычно идут черного или серого цвета + возможно там малосгибаемая медная жила. Акустические — черный и красный цвет (точно видел) или прозрачная изоляция.
Провода синего цвета применяются в приборостроении — можно смотреть в магазинах где продаются микросхемы, транзисторы и тп. Хотя возникает вопрос сечения провода — нужно его подбирать.
И купив нужные провода необходимо демонтировать металлические втулки из штекера, там вероятно используются защелки (непроверял).
В общем одни сложности.
сделал следующую панельку
RAIMEN-13, лично такие провода не видел.aka_gk,
1. Надпись на большой термоусадке — по идеи будет под панелькой, как реально посмотрим
2. Трубку надо было глубже надевать, чтобы она заходила в коннектор — ошибка, что еще можно сказать
3. Опять же фигово гнется, как уже сказали — проверим
и еще одну ошибку нашел — надо было полегче провода взять (4пин или видеокарты)
INZHENER_BWS, а вот про электропроводку в машинах я упустил, вот где можно еще искать разноцветные провода
Ki.r(u), можно еще обратится с помощью форума или блога к представителю магазина ПСДизайн с просьбой по оплеточке
DimmB, синие шнурки — неоднозначно. Но тем не менее интересно.
Maximilan, спасибо
и со словами а на урале морозы оставлю все как есть
тестировал сегодня mobile rack
температура диска — 32-35 градусов, есть назойливый высокочастотный шум.
Буду ставить выключатель прерывающий питание mobile rackа.установил новый кулер IceHammer
завтра если получится протестирую
есть вопросы, может кто знает

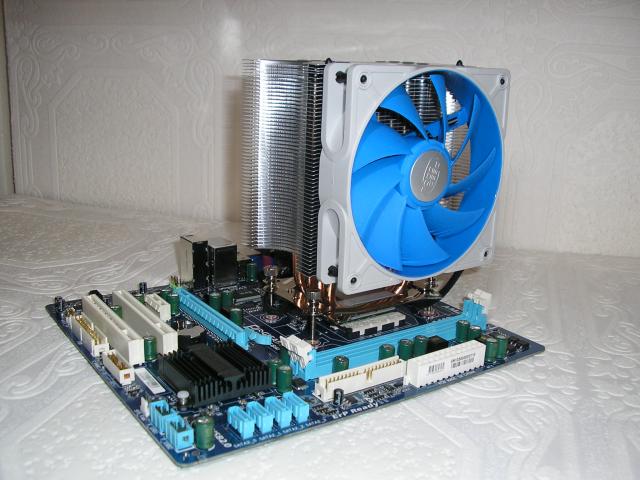

1 купил кулер без инструкции, в комплекте шла прокладка с бумажной прокладкой — куда ее ставить между нижней пластиной — платой или нижними гайками которые крепят винты к пластине (верхние гайки прижимают сам кулер к плате) — платой. Приклеил по 2 варианту. Сейчас берут сомнения может усилие зажима продавит изолирующую прокладку на нижней пластине и как бы короткого замыкания не произошло.
2 какой бы программой прогреть процессорJON2006, у небольших кулеров стоит вентилятор на 92мм и свистит он на 1500-2000 оборотах, а на больших кулерах стоят 120мм вентиляторы с 900-1100 оборотами — тем самым обеспечивая тишину.
тестировал сегодня кулер
самым крутым тестом оказался S&M разогрев процессор до 65 градусов
что можно добавить
1 вентиляторы deep cool рекомендую тихие
2 glacialtech на фоне deep cool просто шумные
3 кулер ice hammer 4401B — прямой контакт тепловых трубок с 8мм диаметром, винтовое крепление — довольно нормальное сочетание.во время тестирования на открытом стенде обратил внимание что кулер не особо и нагревается.

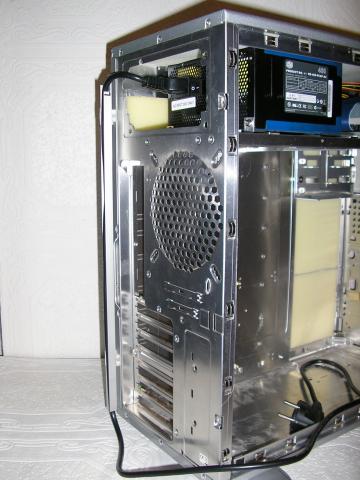

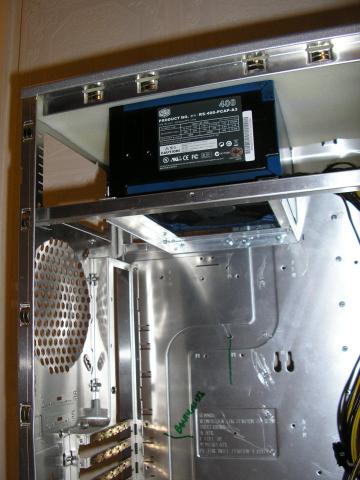

Поэтому в принципе заднюю стенку можно было полностью закрыть панелью, только учитывая что в БП стоит явно не мощный вентилятор — температуры внутри корпуса явно возрастут. Ставить вентилятор на выдув не хотелось — зачем ставить что-то шуршащее.
Поэтому будет воздухоканал выводящий теплый воздух вне корпуса. Задняя стенка заведена между ребер и еле видна, но она есть.
RAIMEN-13, да верхние и нижние пластины конечно будутсегодня крепеж верхней и нижней пластины воздухоканала вверг меня в ступор часа на 2 — как их крепить чтобы болты были не видни, что делать если нужно будет ставить 2 вентилятор по результатам тестов, как собирать если вверху находится БП и тп вопросы
потом все стало ясно и сейчас уголки приклеины эпоксидкой, застывают

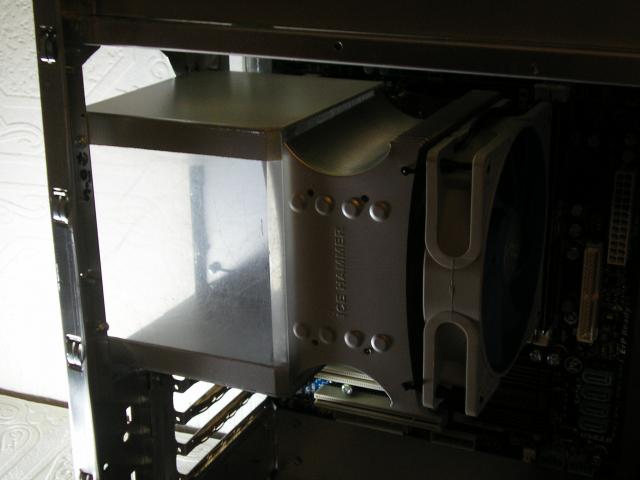

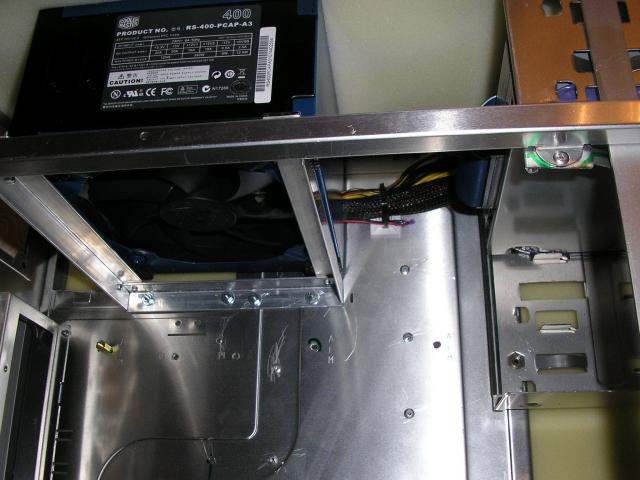

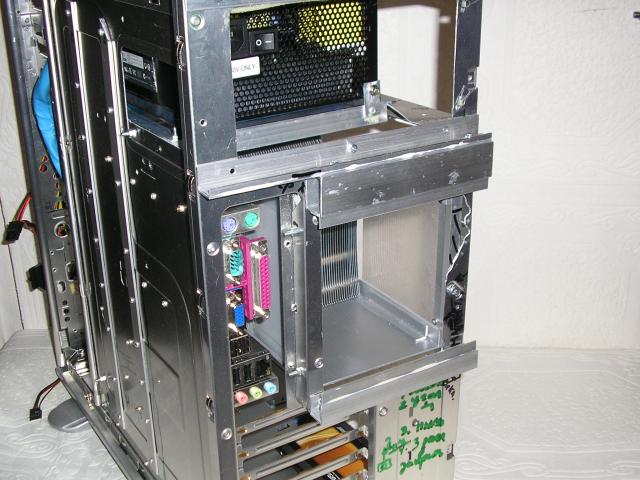

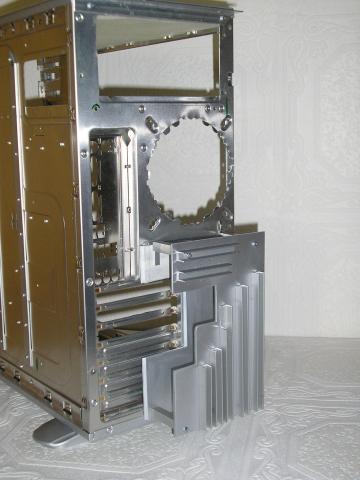

воздухоканал
установка SSD, возникли проблемы со стойками (резьба М3 по шагу разная у стойки и болтов)
в свободное время все же надо поставить на стойки

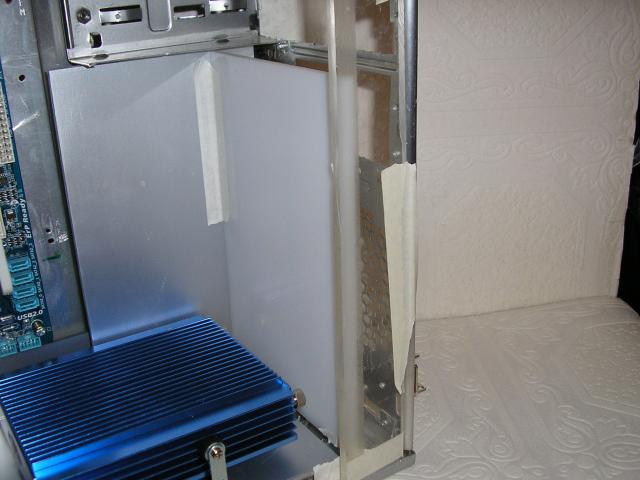

перегородка для вентилятора
RAIMEN-13, перегородка для крепления вентилятора, тк хочется сделать со всех сторон панели под цвет алюминия + закрыть мелкие подробности корпуса.
здесь возник один интересный момент — сегодня выпилил прозрачную панель, и чтобы аккуратно соединить 2 панели (белую и прозрачную) нужны точные фаски под 45 градусов.
Располагая вот таким оборудованием мне очень и очень сложно получить точность.
и возникло у меня жгучее желание создать создать министанок на основе электрической дрели (точное сверление, гравировка, фреза, насадки от дремеля для подчистки+фасок, точная фиксация заготовки).
+
— не тяну я одновременно 2 проектапро мини станок — как Цунами сделаю возьмусь за станочек, тк как ранее говорил 2 проекта одновременно я не тяну.
подточил перегородку под размеры корпуса

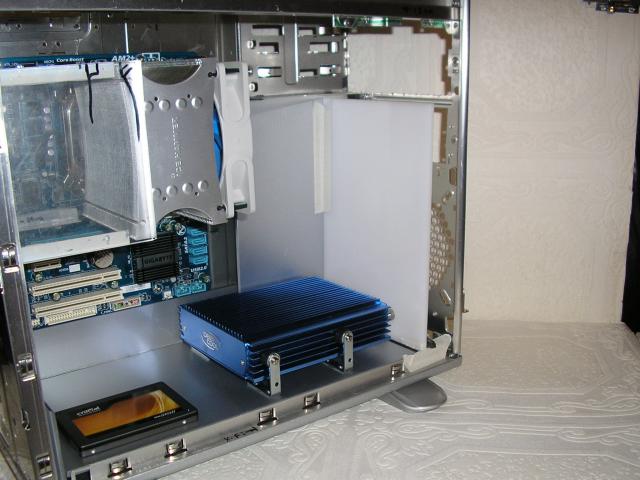

SSD
подбор провода SATA

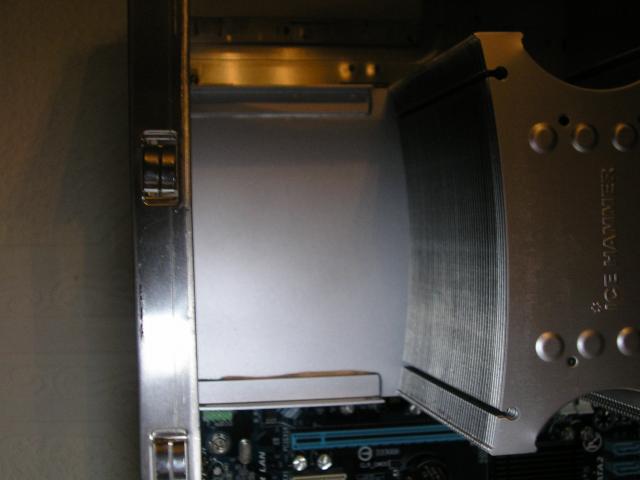

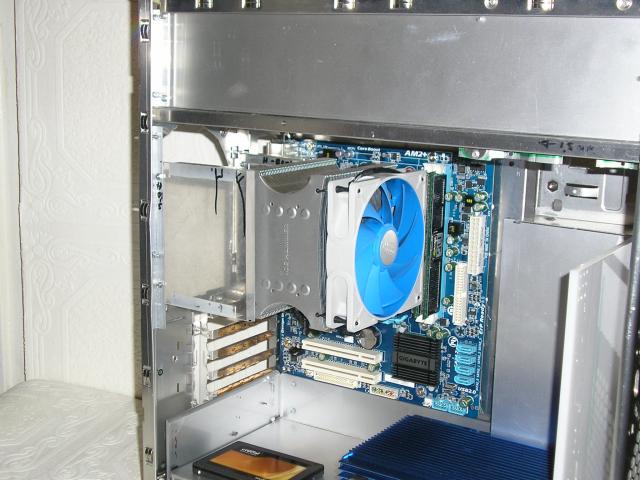

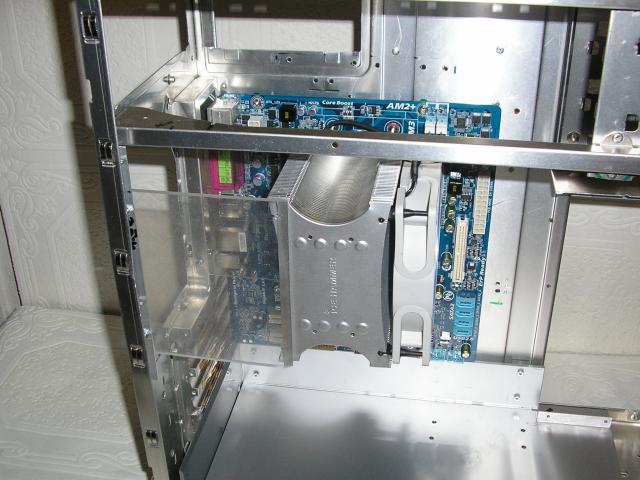

воздухо канал за кулером
передний вентилятор и комплектующие для него
полностью оснащенный отсек с 5" устройствами
подточил переднюю панель с вентилятором, сейчас нужно клеить уголок к панельке
aka_gk, 1 Windows 7 нужна для SSD — функции TRIM, 2 Windows XP — в принципе приложив усилия можно найти все программы под 7, только есть у меня редкая программка которую гемор найти ProEngineer Wildfire — тяжелая CAD система, в которой Боинг проектирует самолеты.
3 режим для экспериментов — Линукс, непонятные программы — тесты незасоряя основные системы и тп.
устанавливать 2 системы на 1 диск, настраивать их — желания не возникает
Zoom! aka BatmansGrandma, да, да знаю
сегодня ради интереса собрал БП+МВ, подключил 24 пин
а вот делать заднюю панель надоело до тошноты

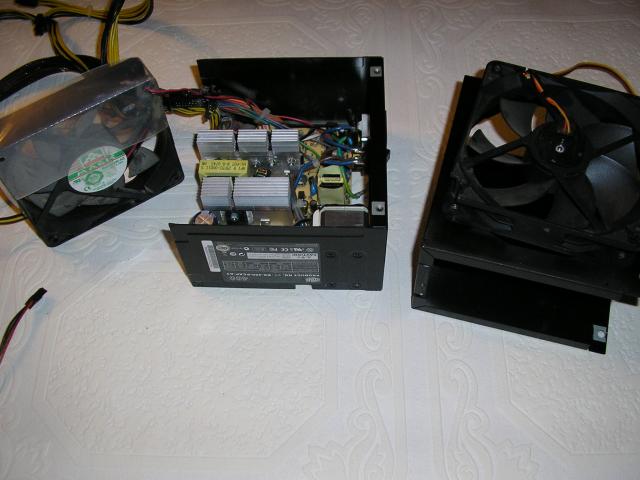

протестировал вентилятор в БП, так в первый момент и непонял — вращается ли он вообще.aka_gk, рутрекером пользоватся не приходилось.

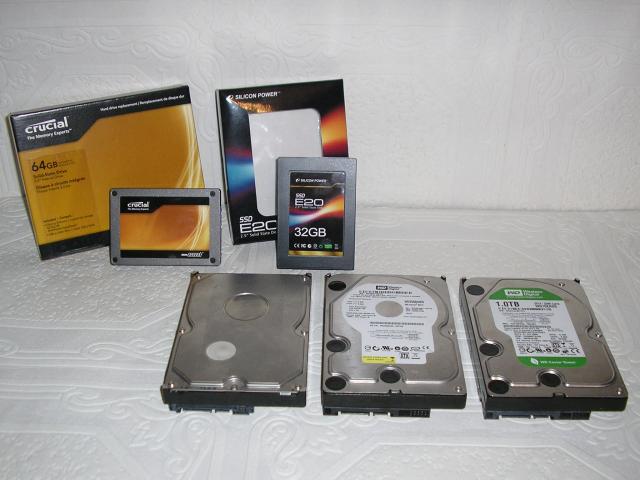

фотографии дисков
когда покупал 32Gb SSD Silicon Power наверно минут 20 нарезал круги по магазину с мыслями — если посмотреть с практической точки зрения то 2 SSD не особо нужен, но чувства — вот охото и все тут, да и цена 2500 относительно доступная.
и купил, живем то один раз...::max::.., 250Gb (2600 в 2006) + 250 Gb (1700 в 2009) + 1Tb (3600 в 2009) + 64Gb SSD (5300 в 2010) + 32Gb SSD (2500 в 2011) = 15.7к
Maximilan, торрент явно будет на слабеньком компьютере на кухне
aka_gk, ведь наверняка что бы запустить на 80 Гб Убунту открываеш системник, у меня этого не будет за счет мобильности
Ki.r(u), как то в компьютерных барахолках я не силен

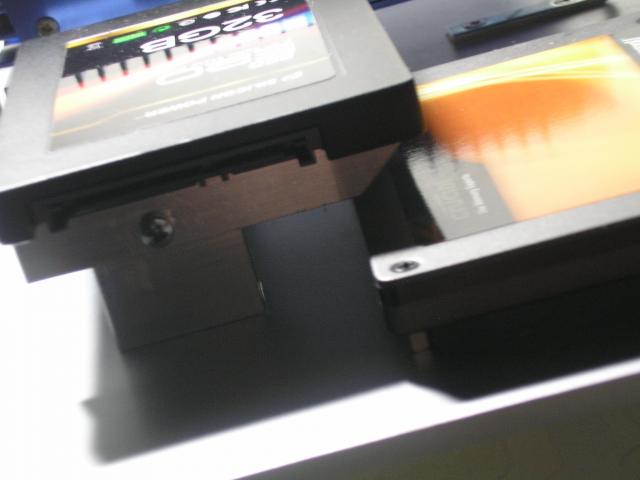

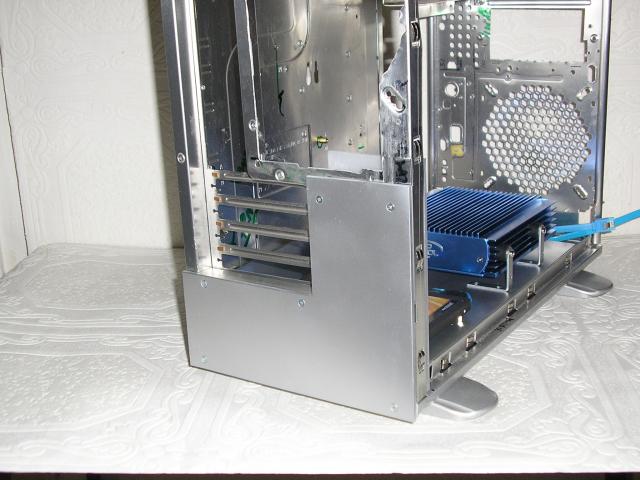

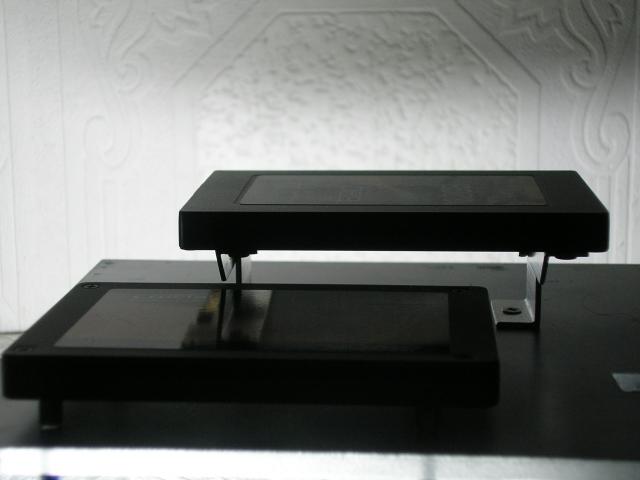

SSD диски прикрепил + сделал часть панелек на заднюю стенку
GizmO, Modder S1, весь смысл и заключался расположить SSD плавно в форме набегающей волны, создать ощущение воздушности словно SSD парит в воздухеBlackJack, как то забыл я о такой возможности, aka_gk значит выбор загрузки происходит в БИОС

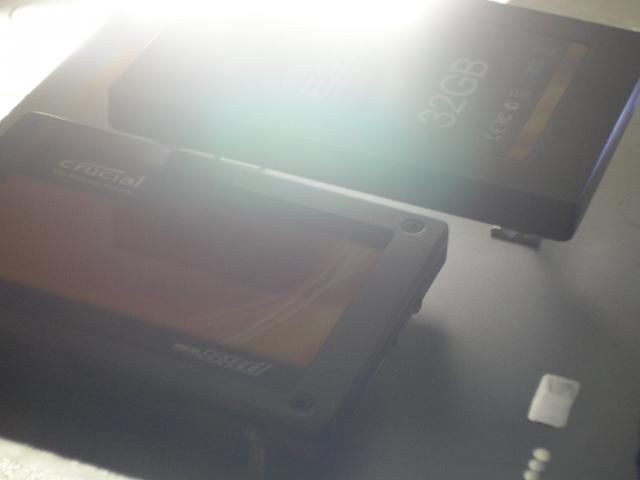

фотографии SSD в темноте

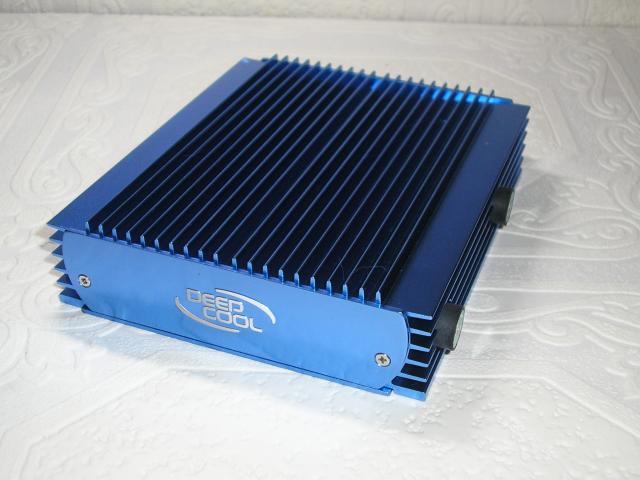

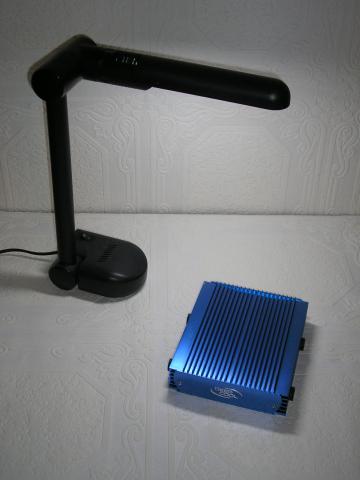

сегодня тестировал Deepcool IceDisk, температуры следующие1 диск 7200rpm+без обдува, 2 диск 7200rpm+в боксе IceDisk+без обдува.
в начале теста ---1 диск-22 градуса, 2 диск-14
в середине теста 1-31, 2-20
в конце -------------1-39, 2-25
начало теста соответствует 2-3 минуты после старта компьютера, по идеи диски должны иметь одинаковую температуру.
Второй диск занижает температуру на 8 градусов.
Значит в конце теста 2 диск имел температуру 25+8=32 градуса, по сравнению с 39 градусами на 1 диске это нормально. Разница температур — 7 градусов, и это без обдува.
по шуму — на фоне обычного системника перемещение головок еле слышно, специально наклонялся что бы понять что вообще слышно.

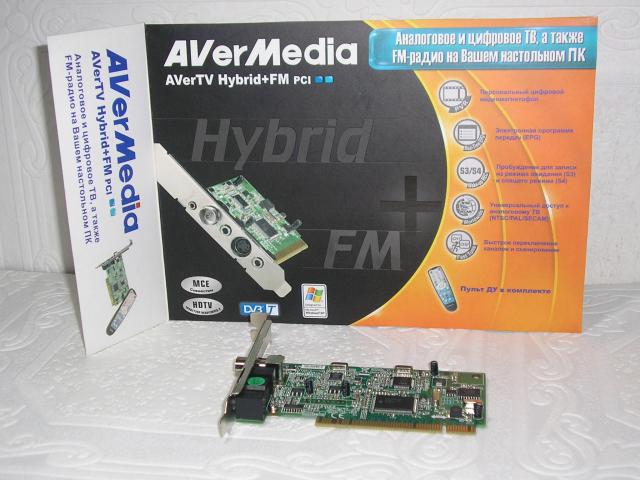

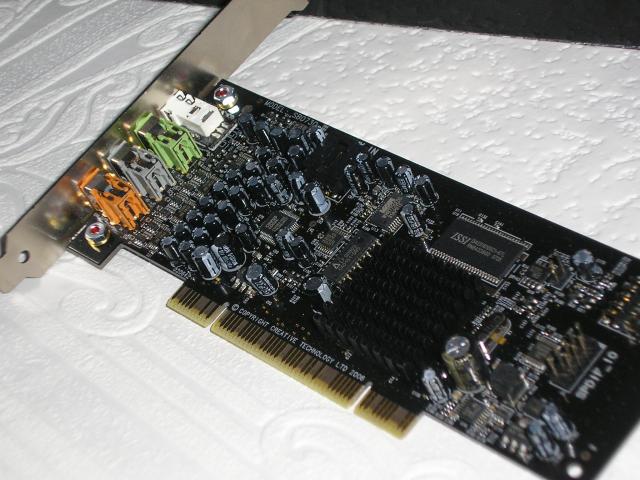

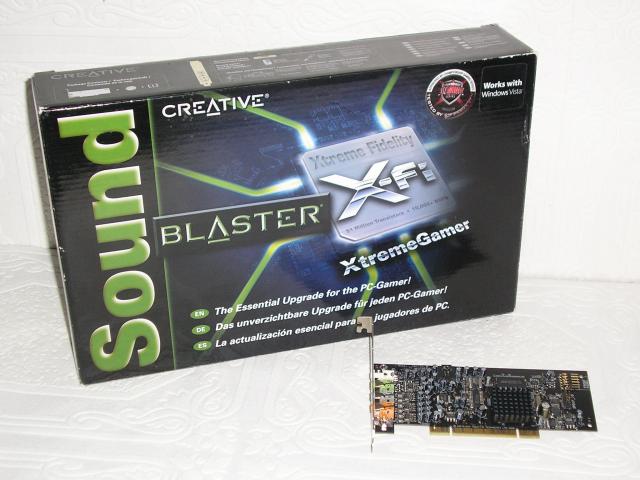

пофотографировал медиа платы
вид понравился
+ сделал 2 тыловых панельки, одна из них сейчас клеитсяKi.r(u), он небольшой, да и не хочется лезть в микроэлектронику с моим паяльником
2 новых панельки

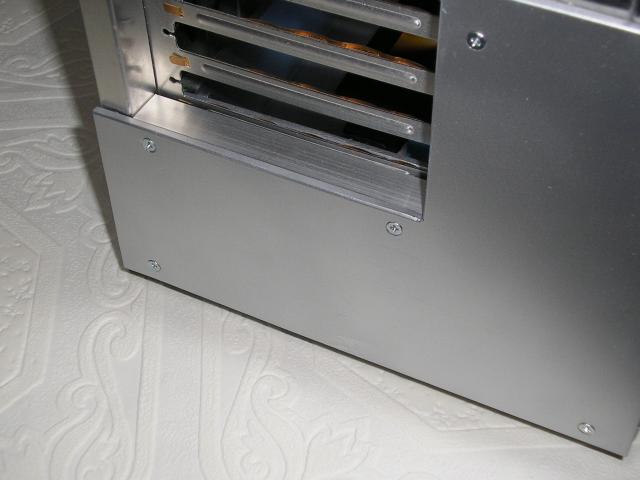

крепеж 2 панельки, гаек не видно с 2 сторон

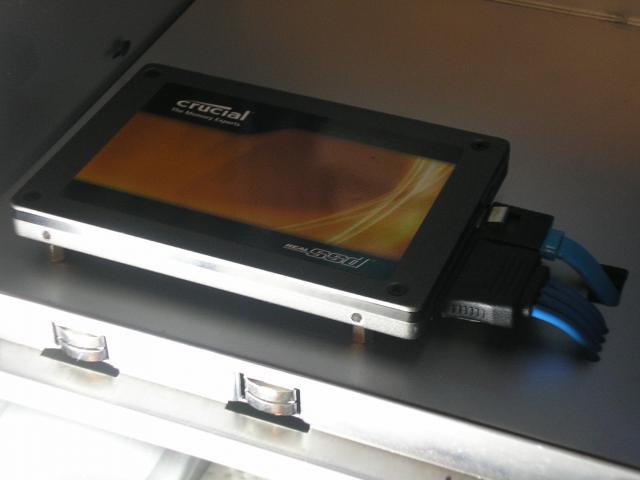

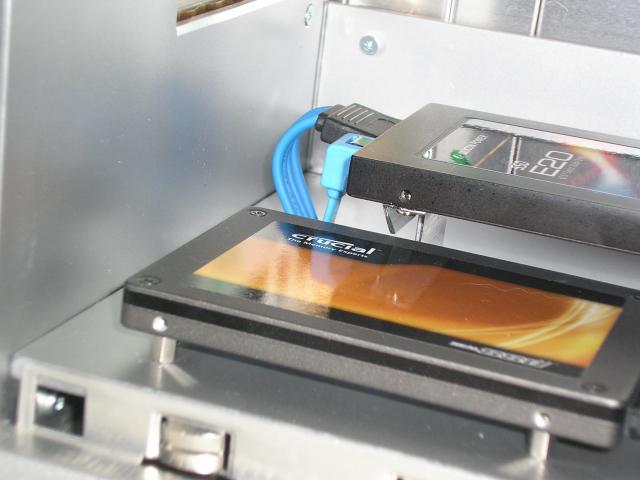

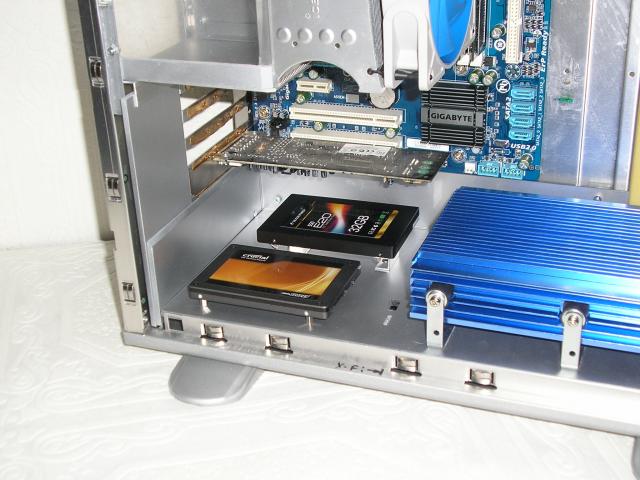

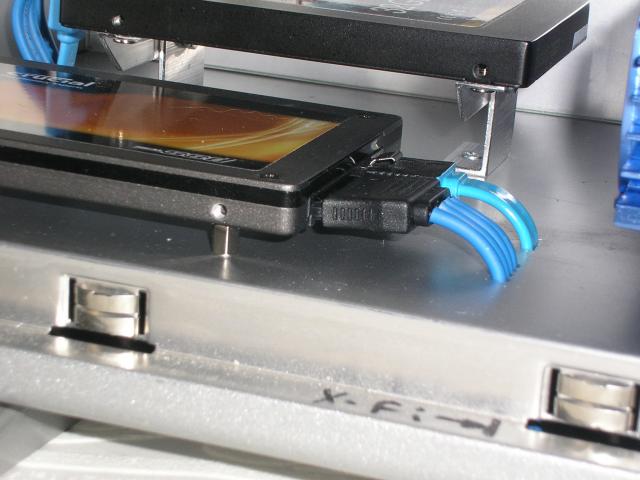

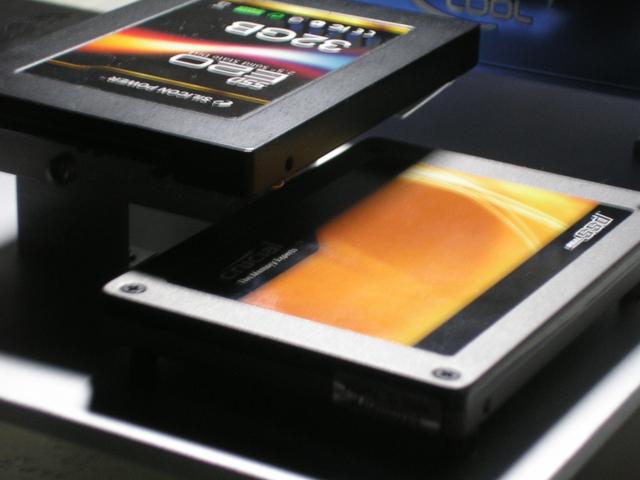

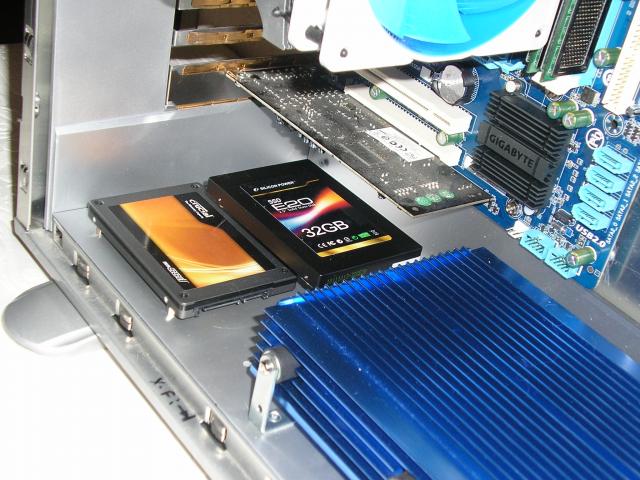

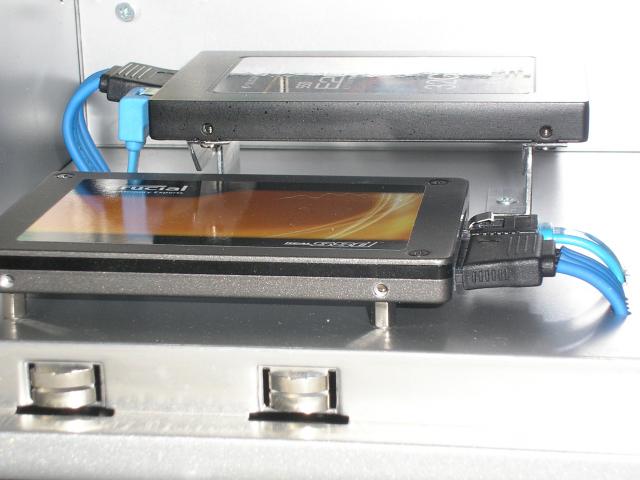

монтаж SSD
aka_gk, померил переходники сделаны они криво
ставить разьемы с БП нехочется — у них задняя часть выглядит не особо красиво
ShaVArsh, Негодует:
-спешка ( прицепить шо бы было) — это ты про ССД на 32Гб, так второй на 64Гб и за 5500 — меня бы жаба задушила
-непродуманность (коннекторы тому свидетели, криво — не айс) — смотри выше
-диски зачем на разной высоте? какие волны? вообще не красиво выглядят… — можно было сделать рядком, так это не интересно + сегодня соберу, посмотрю как в сборе выглядит
-коннекторы САТА. можно было б и оба сделать под 90 градусов или прямые. и расположить у дисков с одной стороны. — нельзя картинки повернуты, и картинка вверх головой смотрелась бы еще хужев выходные пол дня прокопался с задней панелькой — установил материнскую плату, ставлю панельку, надавил с щелчком встала на место.
Стал снимать и вижу что не выходит, а ведь все болты креплений закрыты панелями, минут 30 крутился не зная как ее снять. Потом подпилил краешек, кое как достал.
Затем поставил видеокарту — опять нелезет, напильником подточил.
В панельке где стоят SSD провод который идет от штекеров оказался из стали — не смог я его спаять, пришлось применить соединительную колодку
и в довершении разьемы SATA перекрываются видеокартой
когда такое увидел, сразу воскликнул Козлы.
Никогда больше не буду брать материнские платы с таким расположением разьемов.
Название проекта немного изменилось.
В русской области будет называтся — Призрачный Цунами, в англоязычной области — слово Цунами не будет. Как то не хочется называть цунами смотря что наделал цунами в Японии
PS смотрю новости — в Японии на АЭС произошел тепловой взрыв, служащие на проходящем рядом авианосце США получил месячную долю радиацииhub, Alcohol™, все таки эта сталь, наверно переходник китайцы сделали
Cruzzz, так и сделаю.

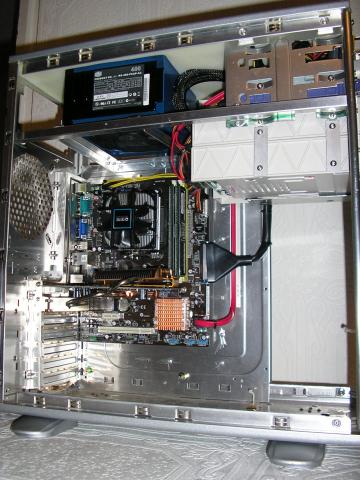

начал пробную сборку

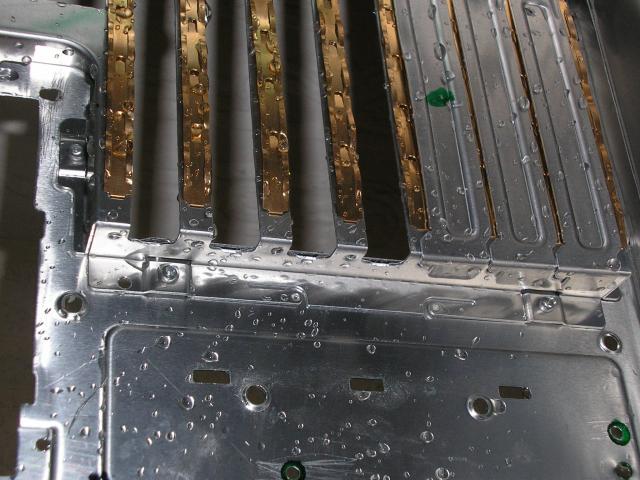

ополоснул корпус перед сборкой, тк металлические опилки и электроника не совместиа
фрагменты кабель менеджмента
крепление проводов к стенке с помощью стяжек
убранные провода от блока питания

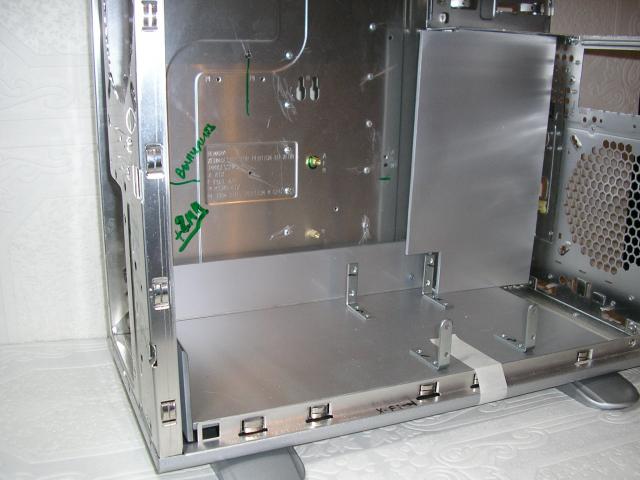

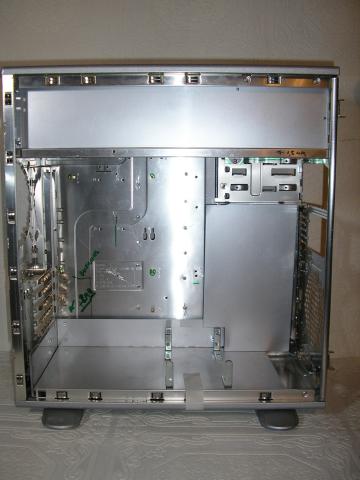

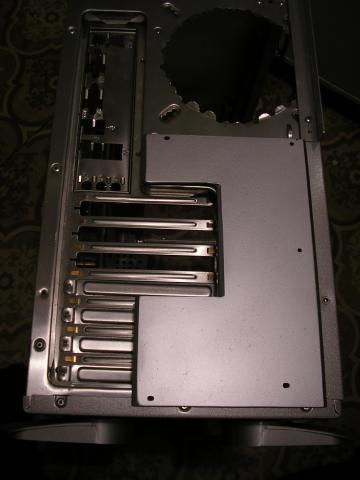

пространство за блоком питания со всех сторон закрыто алюминиевым уголком и панелями
Ki.r(u), царапины — это от надфиля при зачистке заусенецпорезы — необходимо было сместить панель вот и прорезал. Возможно это место будет закрыто алюминиевым уголком под которым будет светодиод подсвечивающий гравировку.
про порошковую покраску — то что я видел после порошковой покраски меня не впечатлило, конечно лучше чем из баллона, но настолько что бы этим заморачиватся.
цитата — Кстати, вот так диски смотрелись бы куда опрятнее.
изображение у меня не окрывается, речь идет о ССД дисках?
Занимался укладкой проводов, вышло не особо. Конечно можно приложить усилие и довести до ума, только как то энтузиазма у меня как-то нет.
Ведь хобби — это получение удовольствия, а не борьба с проблемами. Проблем и так хватает и в проекте, так и помимо проекта.
в дальнейшем просто уложу надежно, подкрашу и так оставлюKi.r(u), да отличное решение утопить SSD, может быть в дальнейшем так и сделаю
немного улучшил место которое показывал ранее, моменты из кабельменеджмента

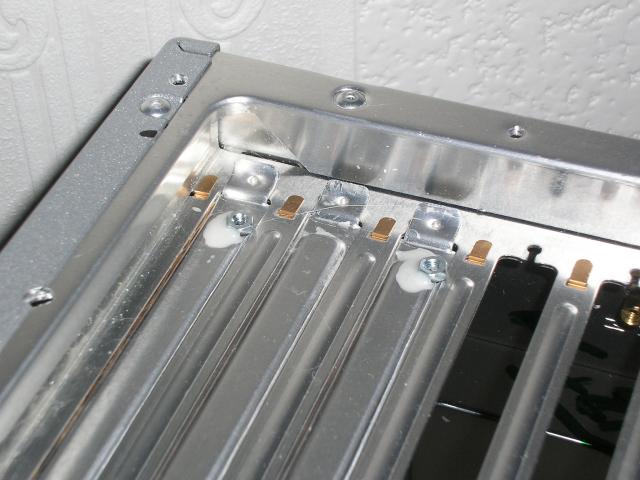

гайки которые приклеены на эпоксидку сорвал, поэтому будет такой упор

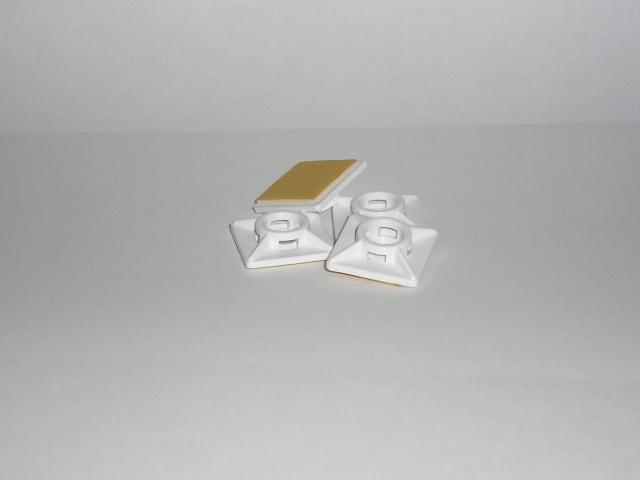

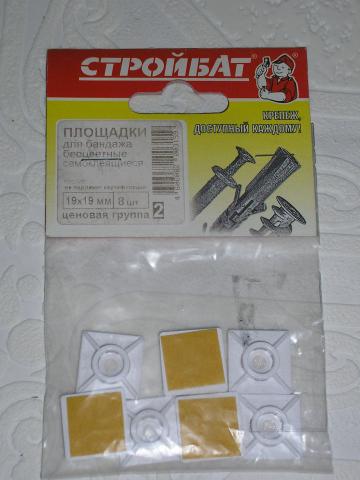

обошел в городе 3 крупных строительных супермаркета, не нашел вот такие штуки и в ход пошли 4 последние.
Рейтинг (голосов):8.40(5)
Личная моддинг коллекция
