Компактный корпус TinyBlackBox младший
Author:-ALS-
Приветствую всех.Это еще один небольшой самодельный корпус. Материал — алюминий, позднее будет окрашен. Размеры (примерно) — 22х26х8см.
В отличие от моих предыдущих "малышей" в этом будет применятся более взрослое железо. По крайней мере, стандартная материнка (Gigabyte GA-G31M), процессор(E8200) и видюха(HD5770). Винт — ноутбучный из скоростных.
Почему не Атом? Потому что хренатом
Быстродействие никакое, чипсет греется как сковорода, а на выходе конечный размер многих "атомных" корпусов получается едва ли меньше… Во всяком случае мой первый акриловый был на целых 4см короче при несоизмеримой с текущим проектом мощности.
Да, есть ИОН. Но он и стоит, собака, как G31+E8200 вместе взятые.
Справедливости ради надо сказать, что весомый выигрыш по габаритам дает отсутствие DVD-привода, ибо по нынешним временам он бывает нужен от силы раз в полгода.
Назначение этого компа — фильмы/игрушки на небольшом разрешении (HDready-телевизор, 1280х720).
Начал делать еще в мае, но летом работа встала — кто хоть раз был у нас, тот поймет ).
Поэтому пока только подготовительный этап — сделана общая компоновка железа и порезка панелей.
Верхний звуковой разъем явно мешает, лишнее убираем ))
Для подключения видеокарты используется гибкий райзер
В общем, это пока все. Сейчас переделываю БП, его высота не должна превышать 5см.
На передней панели будет самодельный ЖКИ, теперь уже цветной, 320х240 (работа над TinyBlackBox и его гламурным индикатором дают свои плюшки)).Боковые панели.
Препарировал блок питания. Нашел все-же с меньшими размерами — 12х8х5см, правда, на меньшую мощность (200вт).
БП. Удаляем лишнее. Оставшиеся две косички пойдут на видеокарту и ноутбучный винт.
Да, возможно.Но я хочу сделать немного по-другому.
Штатный вентиль с видеокарты будет снят, останется только радиатор.
На крышке напротив видюхи будет установлен 12-см Scythe SlipStreem, на который будет возложена прокачка всего корпуса (если, конечно, он справится...).
Воздух после видюхи по пути будет обдувать проц и БП, и выходить через сетку наверху (сейчас там большое отверстие) и, частично, через решетку задней стенки.
Обычно в ненагруженном режиме выбранные железяки греются несильно. Если же Scythe не будет справляться с ними в 3D, то в корпусе есть еще достаточно места для установки второго, 8-см вентилятора.Радикал фтопку. Замаял тормозить… Дальше фото будут с моей страницы.

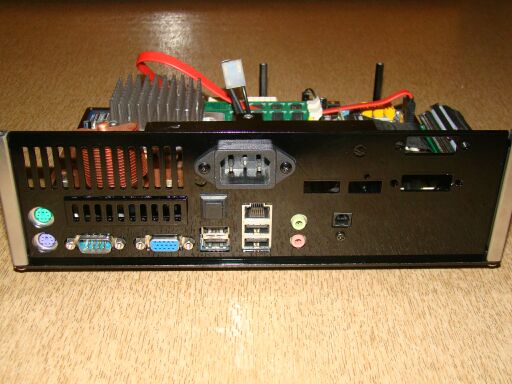

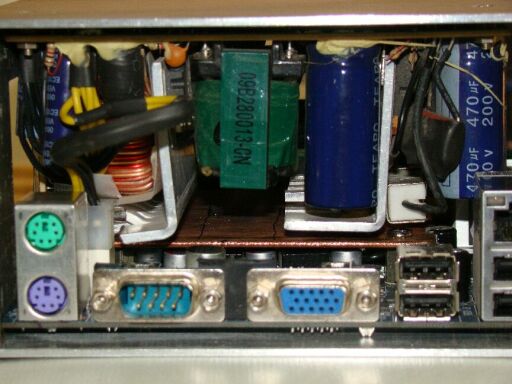

Вид сзади. Свободного места почти нет.
Естественно, тот самый радиатор от s939 тулить просто некуда.
Взял другой, от какого-то силового устройства, и распилил пополам.
Будет использоваться только меньшая половинка, да и стоять ей придется чуть сбоку.

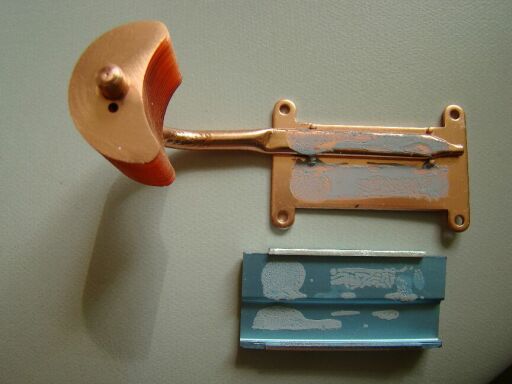

Для того, чтобы отводить тепло непосредственно от центра пластины, прикупил у ремонтников вот такое охлаждение:
Примерил. Похоже, в этом году открыт сезон тотального уничтожения всего, что не к месту. Банально начавшись с аудио-гнезд, дело у некоторых дошло до PCI-разъемов…
ЛПТ, как я ни хотел его оставить, ушел следом…
Снял пластину. Кстати, на фото видно, что непосредственно к процессору прилегает медный "пятак". К пластине он припаян.
Сверлим, нарезаем, прикручиваем.

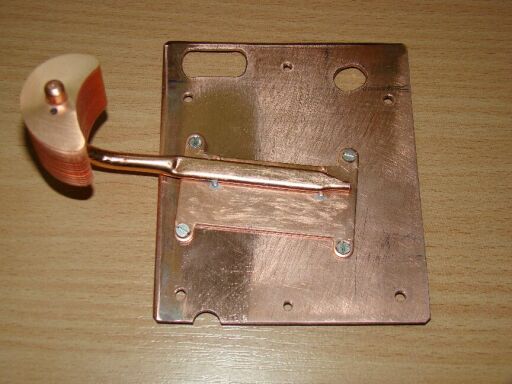

В итоге получилось следующее:
Особых иллюзий я не строю, может оказаться, что толку от теплотрубки не будет, поскольку прямо за ней, по пути следования потока воздуха, стоит трансформатор. Но, в любом случае, попробовать стоит. Как вариант — дотяну трубку до задней стенки корпуса и прикручу непосредственно к ней.
Теперь думаю, как их совместить — "выбирать" лишнее в алюминиевом радиаторе, или приподнять его над теплотрубкой, проложив пару медных пластинок…

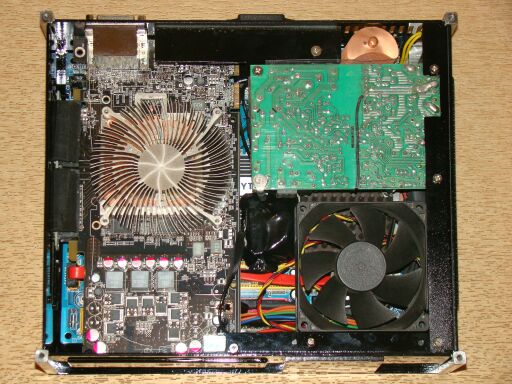

Вот расположение вентиляторов. Большой, расположенный над видюхой, будет работать постоянно. В случае, если его производительности не будет хватать, будет включен еще и 8-см, который висит пусть и не прямо над сокетом, но в непосредственной близости от него.
Совершенно случайно (!) обнаружилось, что есть еще один воздушный канал — отмечен синим. Он и будет охлаждать ТТ.
В принципе, меня волнует только процессор. Если практика покажет, что его охлаждение хреновое — всегда есть отступные пути.
Можно снизить ему Vcore или даунклокнуть.
Можно вынести охлаждение еще на паре ТТ "под самый нос" 8-см кулеру, благо в том углу места валом…
Ну и самый крайний случай — замена на "старенькие" E7200-7300, которые прекрасно зарекомендовали себя как холодные и достаточно производительные.Крепление HDD.

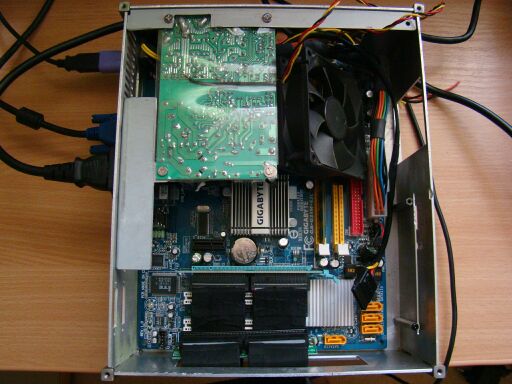

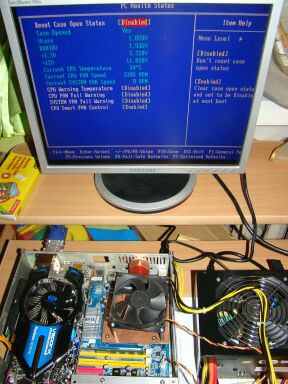

Первый запуск.Сразу оговорюсь, что попыток тестирования не было, пока только проверка, что все работает, что не накосячил с железяками и т.д.

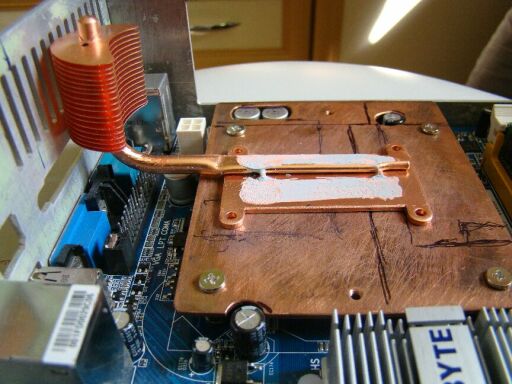

На процессоре пока только пластина с прилепленной ТТ. До радитора дело не дошло…
Первые два фото — пластина обдувается только воздухом, засасываемым блоком питания.
Проц прогрелся до 51*С. Это много, если учитывать, что мы всего-лишь находимся в БИОСе. Но, с другой стороны, БП "сосет" оч. слабо, ибо ему-то волноваться не о чем, он практически не нагружен.
Второй вариант — напротив пластины расположен 8-см кулер. БП отвернут. Температура снизилась до 34*С.
Добавлено спустя 2 часа.
Попробовал третий вариант — вообще убрал кулер от пластины, а обдувал только маленький радиатор на конце ТТ. Температура 42*С. Достал близняшку. Завтра попробую полностью поменять "концепцию энергетической зоны" ©:

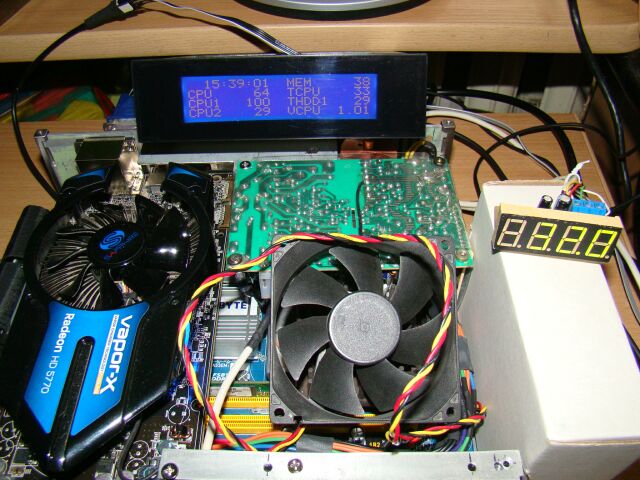

С "близняшкой" не выходит — ширина ребер такова, что две ТТ, стоящие рядом, не помещаются — мешает БП.Оставил пока одну ТТ, установил штатный БП, погонял 3DMark06 и Кризис. На радиаторе блока питания закрепил датчик температуры, все остальное мониторится Эверестом:

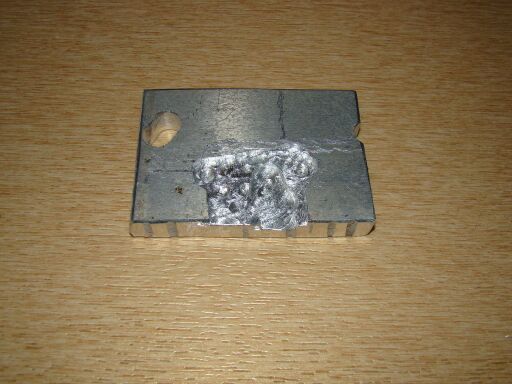

Спасибо одному доброму человеку, подарил кусок (лист?) алюминия, толщина — 10мм. Вырезал из него "прокладку", выбрал, как смог, углубление под ТТ.
… и заделал бутерброд
Добавил "обвеса" и на БП
Завтра еще погоняю, но, забегая вперед, скажу, что проц поменял на E8400. И на то есть основания ...
Помог ощутимо )Во время прогона 3Дмарка температура Е8400 была 33-34*С, радиаторов БП — ок. 33*С.

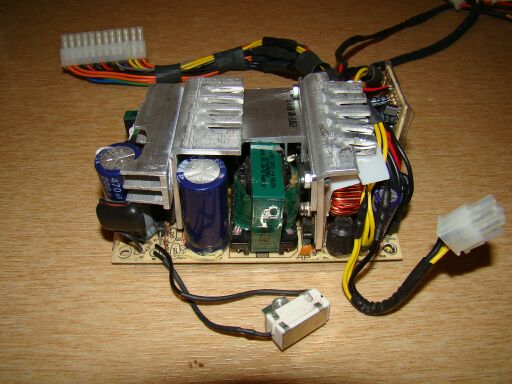

Кстати, снял с одного из радиаторов БП "специально обученный" 5-ваттный резистор (он на предыдущем фото, болтается на двух проводах) и закрепил его на задней панели. Стенке от этого ни холодно, ни жарко, а тепловой режим транзисторов в БП ощутимо облегчился.Он-то (точнее, коробка под него) давно собран, но из-за небольших размеров ( и скепсиса отдельных граждан ) много времени ушло на доработку СО.
Вот еще из непридвиденных обстоятельств — шнур питания довольно туго входит/выходит в свое гнездо на задней панели, из-за чего панель, из-за своей небольшой толщины, может деформироваться.

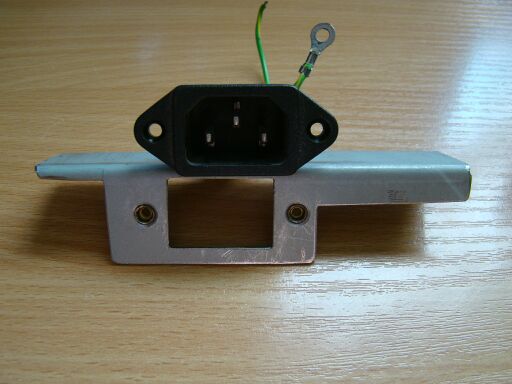

Из стального уголка толщиной 2мм выточил "усиление" задней стенки —
плюс к нему же третьей точкой крепится БП. Четвертая точка висит в воздухе, но в целом вся конструкция получилась достаточно жесткая, нигде ничего не замкнет (надеюсь )

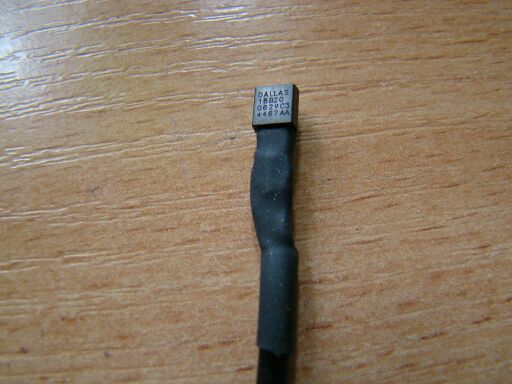

Датчик температуры — обычный, DS18B20. Прямо на нем запаян конденсатор по цепи питания. Все затянуто в термоусадку.
Во время тестов выяснилось, что из двух радиаторов блока питания один греется незначительно (до 30*С), другой — чуть сильнее (до 35*С). Вот на нем и будет стоять этот датчик.
И две панели — нижняя (с накладкой) и верхняя (с сеткой). Будут еще шпаклеваться

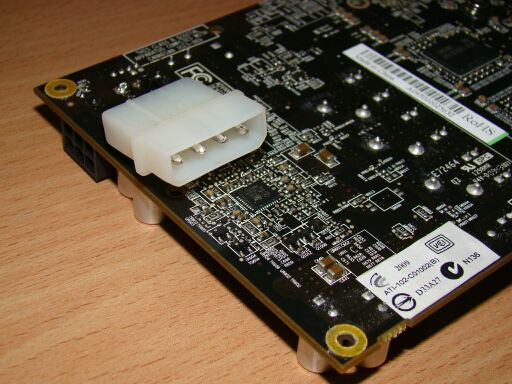

Подготовка видеокарты — снял родной вентиль и напаял разъем питания

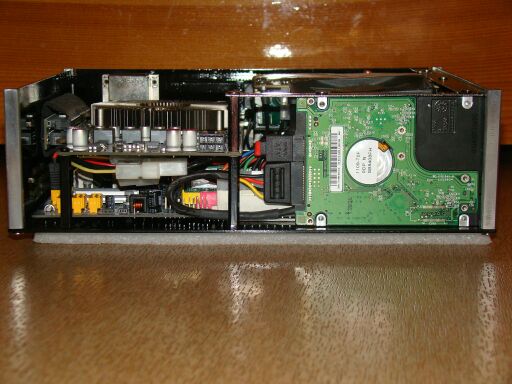

Вид спереди, переходники питания — под видюхой, "родной" 6-пиновый разъем остался свободен.
Уйму времени потратил на очередной индикатор…Итак, на лицевой панели будет цветной ЖКИ с разрешением 320х240, диагональ — 2,4".
К компьютеру подключается через "прокладку" в виде микроконтроллера.
Скорость передачи данных — до 6Mb/s.
… а дальше один очень нужный человек, у которого занят фрезер, но который постеснялся мне отказать, отнял у меня почти три недели и в конце концов неправильно порезал последний кусок алюминия. За это время старой дедовской дрелью и напильником я бы самолично накосовертил с десяток таких дырей, но… как всегда — надеешься же на лучшее.
Итог — мне надо через два дня сдать работу, но из-за этого хелоуинского мордохранилища, в котором, как нетрудно догадаться, одна дырка лишняя и которое еще надо шпаклевать и отдавать в покраску, весь проект на грани срыва.Пока шпаклевка сохнет…
Материнка имеет на борту S/PDIF (впрочем, это уже стандарт даже для самых бюджетных). Это значит, что можно легко получить качественный звук, выведя его наружу, напр, по оптике.
Снял с нерабочего CD-ченджера TosLink-передатчик, подпаял кусок провода со штеккерами.
Снаружи будет подключен либо ресивер, либо активная акустика.Спасибо )
Вроде тестил, игрухи гонял… Ничего.
Последнее фото некрашенных железяк. Завтра будут красавишны.
И еще одна фича. Емкостные тач-сенсоры.Тут уже много раз говорилось о них, и схемы давались, как пионерские, так и более серьезные…
Да только, как всегда, поговорили — и забыли.

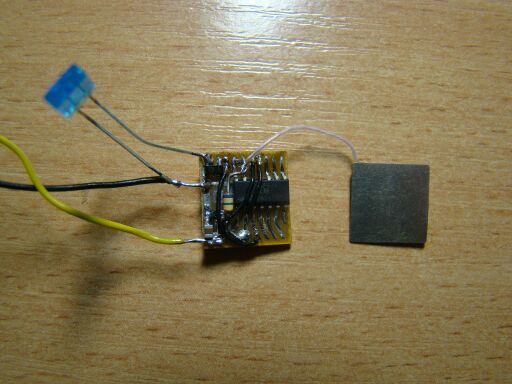

Итак, микроконтроллер, минимум обвески. Часть деталюх выпаяна из старого "лопатника".
НЕ чувствителен к помехам, НЕ нуждается в настройке, срабатывает через слой пластмассы толщиной до 3мм, позволяет выдавать импульс любой длительности, и т.д, и т.п.
Будет стоять вместо кнопки включения.
С одной стороны — это как-то неправильно: заменять одну-единственную кнопку какой-то хитропаяной фиговиной. С другой — ну, мы ж включаем целый комп, чтоб послушать музыку? А раньше всего-то надо было поставить пластинку на патефон…

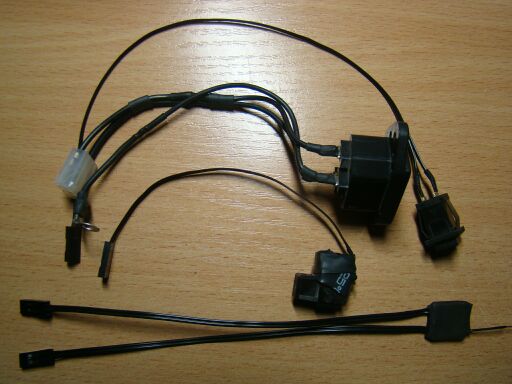

Как-бы чтя традиции, ресет пока оставлю обычный механический ))).Кнопка "reset", разъем питания и немного приведенные в порядок тач-сенсор и S/PDIF-излучатель.
Железяки высохли.
Пока просто закрыл заглушкой. Вот что получилось —
Собирал в кучу оч. быстро, надо было успеть подать заявку…

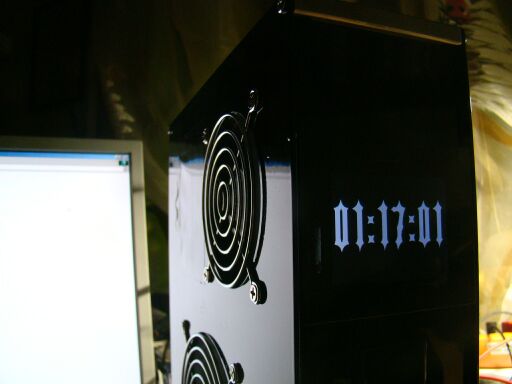

И уже в сборе
"Когда б вы знали, из какого сора Растут стихи, не ведая стыда..." ©
Остатки того самого листа алюминия, с которого все и началось
Сегодня чуть не спалил видюху.Запустил Crysis (первый), "побегал" чуток, все нормально.
Вышел из комнаты, возвращаюсь — на ЖКИ температура видео под 100 градусов. На мониторе в это время — море, переливающиеся волны…
Выключил, дал остыть. Включаю — та же фигня: пока просто ходишь/бегаешь/стреляешь, карточка греется градусов до 65.
Но как только встал и уперся взглядом в море — все, трындец, пошла жара…
Снял переднюю панель, сейчас ок. 60градусов.
Получается, что выход горячего воздуха от видюхи затруднен, надо увеличивать выходные отверстия или ставить доп. решетку на переднюю панель.
Спасибо )Это к слову о потреблении (в простое и под нагрузкой) —
