Моддинг блока питания
Разжился я както на дешевенький noname блочёк, применить его было негде, продать дёшево жалко, зато не жалко проводить экспременты по моддингу…
разобрав блочёк, я обнаружил типичные для дешёвых китайских блочков недостатки:

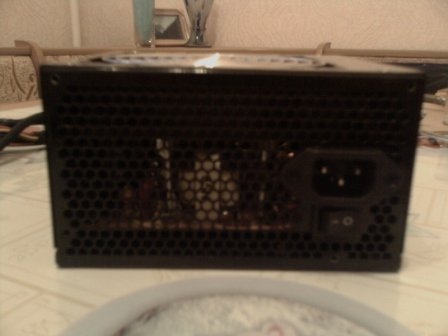

Далее фото БП изнутри и снаружи:
Блочёк явно нуждался в тюнинге…
Изначально планировалось сделать его модульным, для крепления разъёмов требовалась «глухая» задняя стенка (т.е. стенка противоположная той в которую втыкается кабель питания). Поэтому был куплен дохлый Deluxe в корпусе с 12см вентилятором… Позже, этот БП послужил ещё и донором шнура ATX 24pin…

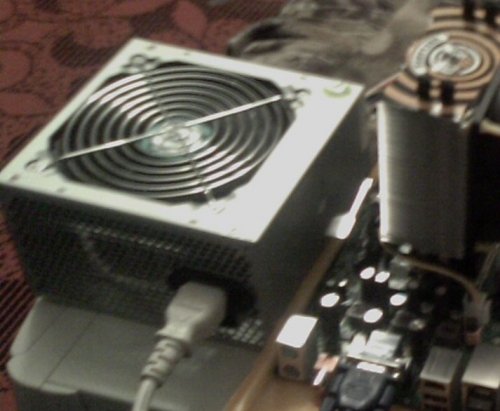

Итак блочёк «переехал» в корпус от делюкса, фоток блочка отдельно нема но на этом фото ещё немодернизированный блочек в новом корпусе, вовнутри виднеется белый провод которым временно была соеденина плата БП с розеткой на нём:
Новый корпус непребавил блочку мощности (эх, а я так на это надеялся… ) поэтому начался процесс доведения его до ума…
Были заменены:

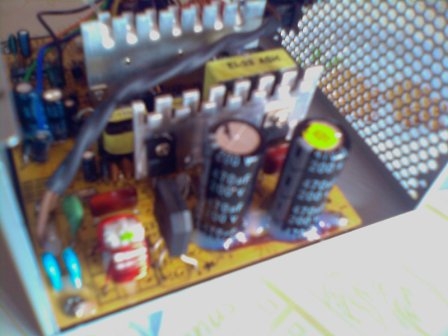

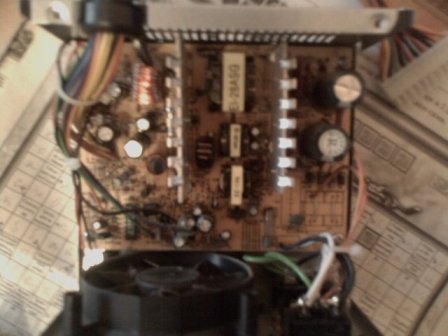

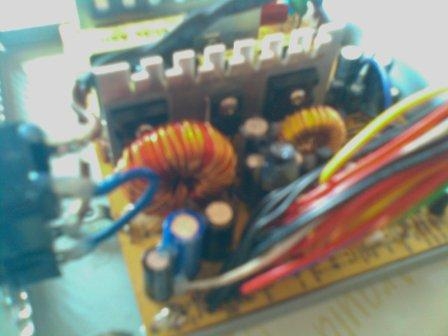

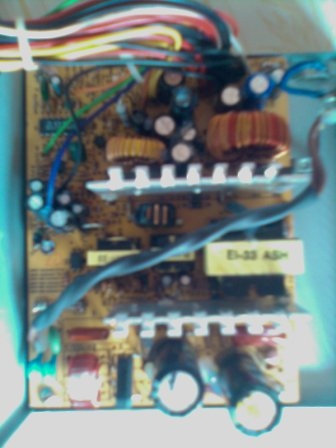

Итак начинка БП после «прокачки»:
На БП нехватало разъёмов, особенно для питания SATA, которых вообще небыло… тут то и пригодился дохлый делюкс… с него были выпаяны почти все провода… Просто впаять провода «как они есть» было слишком просто и некрасиво, темболее что корпус БП планировалось покрасить в чёрный цвет… разноцветные провода, да ещё и с полупрозрачными разъёмами на концах мне совсем ненравились…

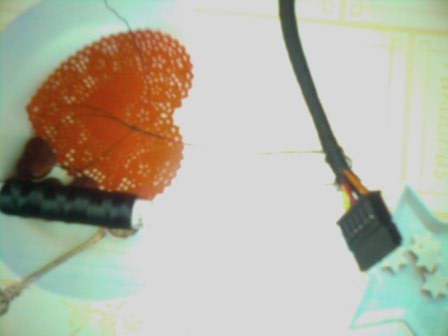

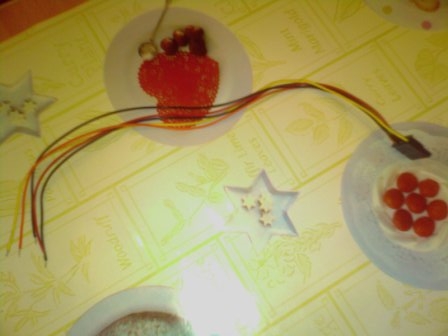

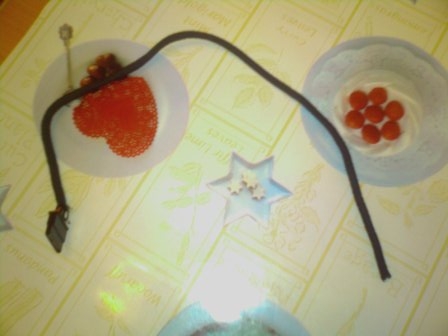

Было решенно красить разъёмы и убирать провода в оплётку… С покраской всё ясно, но где в нашей «передовой» стране достать оплётку?! Совершенно случайно, в кладовке были найдены провода (ещё из советских запасов) и что самое главное, провода были в текстильной оплётке! Далее моя технология «зараундивания» шлейфов в картинках:
Выглядит, помоему, весьма неплохо…
После многочисленных эксперементов по покраске БП из балончика, было решено незаниматься ерундой а отдать корпус от БП на покраску прфессионалам — автомобильным малярам… благо нашёлся человек подписавшийся на это в обмен на лечение его компа от вирусов…
Подготавливал БП к покраске сам:

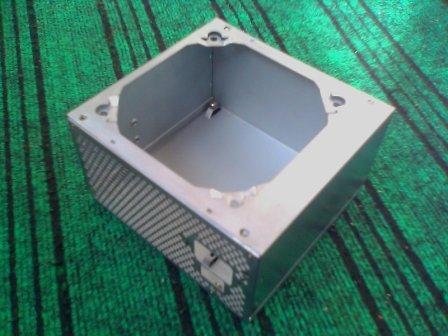

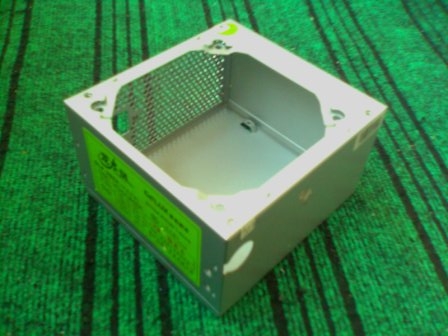

Корпус БП до подготовки:
И после зашкуривания:

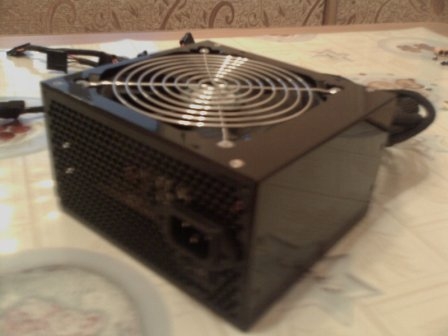

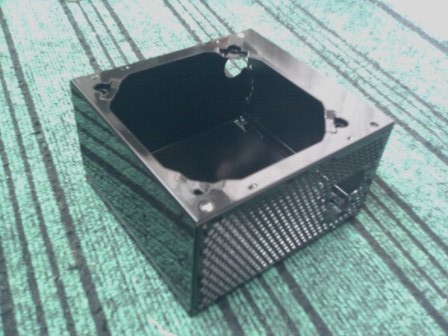

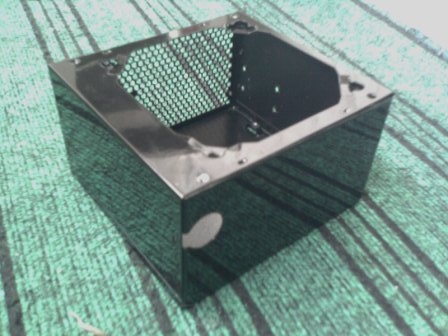

Через несколько дней БП был покрашен, и качество покраски превзошло все мои ожидания — БП был выкрашен в чёрный металлик, покрыт лаком и т.п.! Вот фото корпуса БП после покраски:
В нём можно рассмотреть своё отражение как в зеркале! приэтом краску непросто поцарапать как и автомобиль…

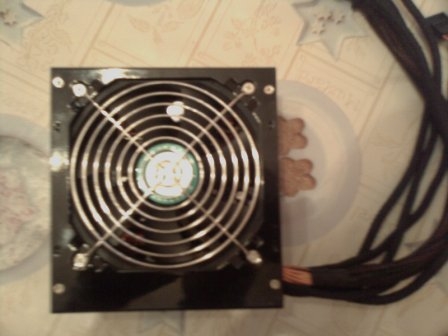

Установил наместо вентилятор, его было решенно не менять на прозрачный с подсветкой т.к. мне ненравится яркая подсветка и прозрачные вентиляторы…
Один синий светодиод всётаки был впаян, скорее для приличия и как дань моде…

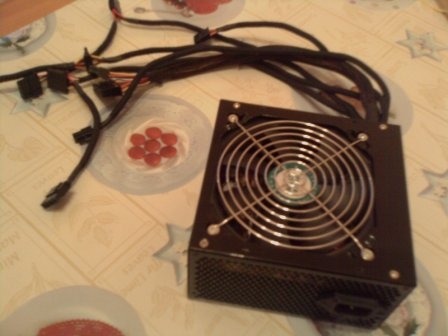

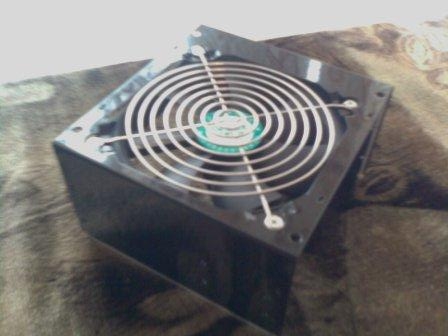

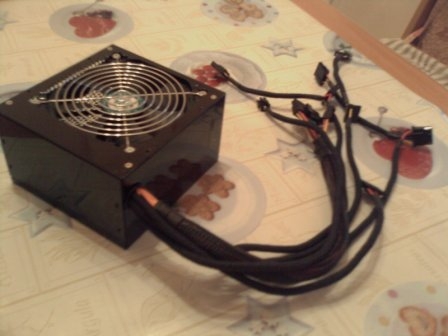

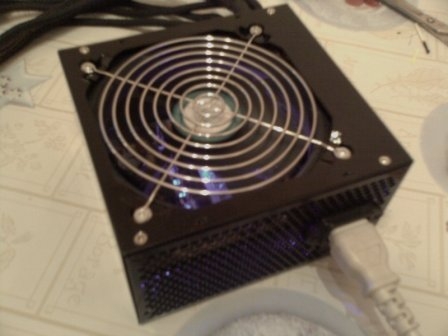

И вот финальные фотографии:
Я лично, очень доволен результатом своих трудов блочёк получился очень красивый, и в то же время довольно качественный и мощный (250-300 настоящих а не китайских ватт) блочка вполне хватит для того чтоб достойно питать довольно мощный ПК с несколькими хардами и интегрированной видеокартой (или неинтегрированной но через переходник)… а именно это мне от него и требовалось…
Рейтинг (голосов):9.22(9)
Личная моддинг коллекция
разобрав блочёк, я обнаружил типичные для дешёвых китайских блочков недостатки:
- Конденсаторы малой ёмкости на входе
- Отсутствие фильтра на входе
- Отдельные диоды вместо диодного моста
- Перемычки вместо фильтрующих дросселей на выходе
- Места под конденсаторы на выходе пустовали, либо были заняты конденсаторами меньшими чем положено...
- Даже вместо диодной сборки на линии 12в стояла сборка из двух отдельных диодов…
Далее фото БП изнутри и снаружи:
Блочёк явно нуждался в тюнинге…
Изначально планировалось сделать его модульным, для крепления разъёмов требовалась «глухая» задняя стенка (т.е. стенка противоположная той в которую втыкается кабель питания). Поэтому был куплен дохлый Deluxe в корпусе с 12см вентилятором… Позже, этот БП послужил ещё и донором шнура ATX 24pin…

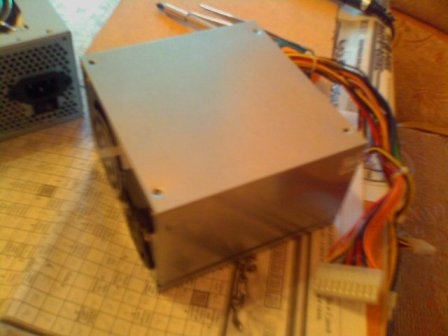

Итак блочёк «переехал» в корпус от делюкса, фоток блочка отдельно нема но на этом фото ещё немодернизированный блочек в новом корпусе, вовнутри виднеется белый провод которым временно была соеденина плата БП с розеткой на нём:
Новый корпус непребавил блочку мощности (эх, а я так на это надеялся… ) поэтому начался процесс доведения его до ума…
Были заменены:
- Высоковольтные конденсаторы на более качественные и с большей ёмкостью
- Диодные сборки на 5 и 3 вольтах заменены на более мощные по 30 вольт 40 ампер, на 12в вместо сборки из двух диодов был впаян транзистор на 100 вольт 20 ампер
- Впаяны недостающие фильтрующие конденсаторы на выходе
- Вместо «специально обученных перемычек» были поставлены дроссели
- Был заменён дроссель групповой стабилизации на более крупный
- Заменён трансформатор, т.к старый был слишком мал и оставлять его небыло смысла
- Вместо сборки из дискретных диодов на входе был поставлен диодный мост
- Полностью собран сетевой фильтр
Итак начинка БП после «прокачки»:
На БП нехватало разъёмов, особенно для питания SATA, которых вообще небыло… тут то и пригодился дохлый делюкс… с него были выпаяны почти все провода… Просто впаять провода «как они есть» было слишком просто и некрасиво, темболее что корпус БП планировалось покрасить в чёрный цвет… разноцветные провода, да ещё и с полупрозрачными разъёмами на концах мне совсем ненравились…

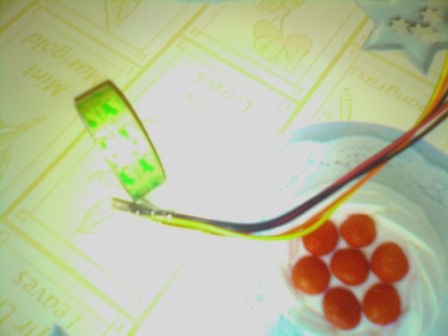

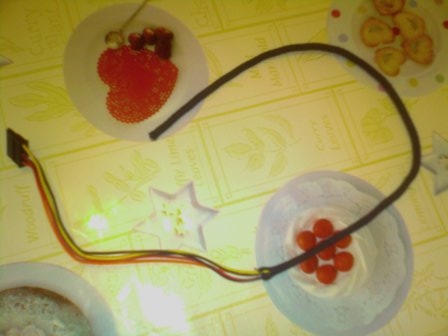

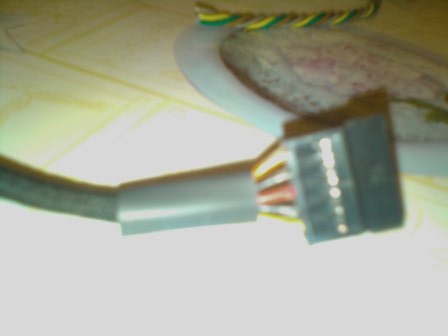

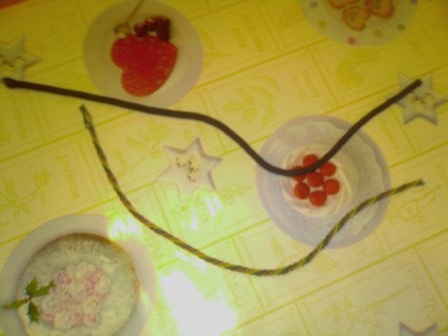

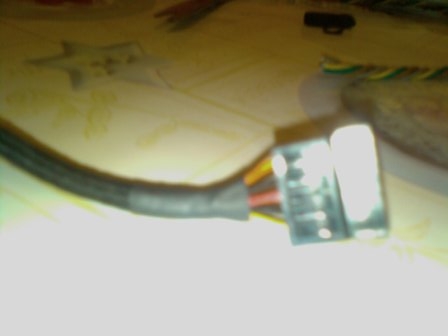

Было решенно красить разъёмы и убирать провода в оплётку… С покраской всё ясно, но где в нашей «передовой» стране достать оплётку?! Совершенно случайно, в кладовке были найдены провода (ещё из советских запасов) и что самое главное, провода были в текстильной оплётке! Далее моя технология «зараундивания» шлейфов в картинках:
Выглядит, помоему, весьма неплохо…
После многочисленных эксперементов по покраске БП из балончика, было решено незаниматься ерундой а отдать корпус от БП на покраску прфессионалам — автомобильным малярам… благо нашёлся человек подписавшийся на это в обмен на лечение его компа от вирусов…
Подготавливал БП к покраске сам:

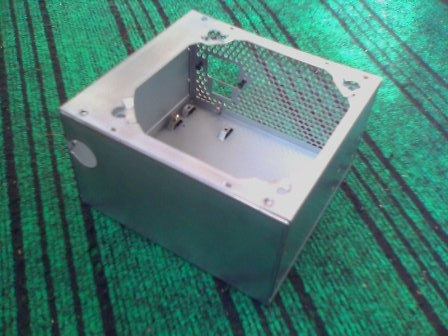

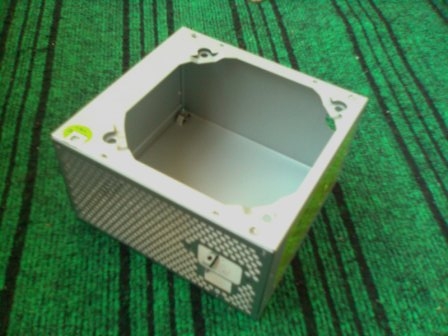

Корпус БП до подготовки:
