Инструментарий. "Вечный"* мультиметр.
Категорически приветствую всех заглянувших. Начну понемногу выкладывать разные полезные (и не слишком) самоделки, возможно облегчающие суровые трудовые будни моддинга. Начнем с одной мелочи.
Проснувшись очередным утром и грустно убедившись, что включенный и забытый накануне мультиметр за ночь окончательно прикончил собственную батарейку, полез искать замену. Однако, по обыкновению в неисчерпаемых запасах почему-то не удалось отыскать свежую MN1604 (АКА 6LR61 АКА «Крона», 9 вольт), чем и был весьма опечален. Поскольку лень и утренний мороз совершенно не способствовали беготне до ближайшего магазина исключительно ради нового элемента питания, а тестер был весьма нужен, то пришлось слегка модифицировать последнего согласно давней задумке.
Итак, «Кроны» под руками не оказалось. Зато обнаружилось в избытке «мизинцев» (они же ААА, они же LR03). Задумался о целесообразности применения последних.
По обыкновению простенькие мультиметры имеют потребляемый ток от 1,2-1,5мА (в режиме измерения) до 4,5-5мА (режим «прозвонки»). По косвенным неуточненным сведениям, алкалайновая «Крона» имеет в себе что-то около 200-250мА/ч. А гальванические LR03 — от 1000 до 1500мА/ч. То бишь, в 4-5 раз больше «крон». Решено, меняем.

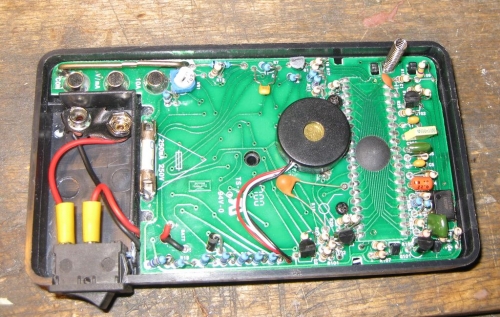

Вооружился паяльником, отверткой, дремелем. Первым делом мультиметр был вскрыт, на освободившееся место в батарейном отсеке поставил выключатель. Давно пора было этой сделать — не придется лишний раз крутить галетник в положение «0».
Затем последовательно спаял 6 штук LR03, собрав в пакет посредством скотча:

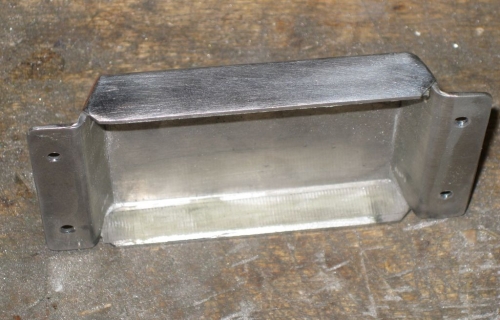

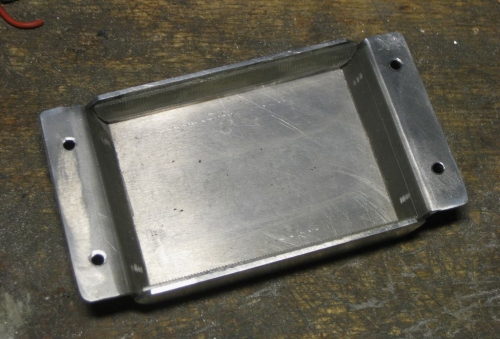

Измерив размеры получившегося, полез в закрома за куском подходящей железяки. Нашелся алюминий 1,5мм. Быстренько сделав развертку, вырезал, просверлил и согнул в следующее:
К собранной «батарейке» была припаяна клеммная колодка от предшественницы и, получив еще несколько слоев изоляции в виде тканевого скотча, она отправилась в новый батарейный отсек на заднюю стенку:

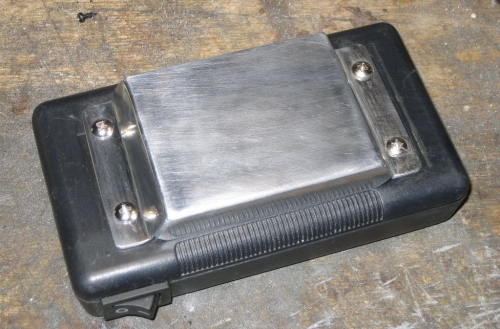

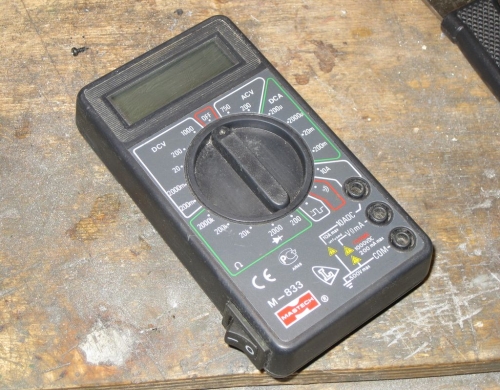

Ну и так все это выглядит в итоге:
Подытожим работу. Мультиметр стал толще на ~14мм и более увесистым, тем не менее в руке располагается вполне удобно. Установленный выключатель вполне доступен как в настольном, так и в ручном режиме (выключаю мизинцем). Думаю, это несколько продлит срок жизни нежных ламелей на плате тестера. Также ~пятикратное увеличение емкости источника питания при равной стоимости (6 х 11р) может обещать от 300 до 1000 часов непрерывной работы мультиметра (зависит от режима). Собственно, «вечная»* батарейка =)
Результат модификации лично меня вполне устроил, profit несомненен.
*- шутка.
З.Ы. на точность измерений данное вмешательство никак заметно не повлияло.
З.З.Ы. ПРЕДУПРЕЖДЕНИЕ! Появление металлических частей на корпусе мультиметра может быть опасным в случае измерения высоких потенциалов напряжения (особенно при нахождении прибора в руках). Приведенная модификация может производится только с пониманием норм ТБ при измерениях высоких напряжений, исключительно на собственный страх и риск.
