Кастом Проект Itzamna

Author:TirexZed

Начну потихоньку выкладывать ворклог, роботы проделал достаточно, но много фоткать процесс не особо люблю. Что будет непонятно постараюсь объяснить подробнее может где перефоткаю.

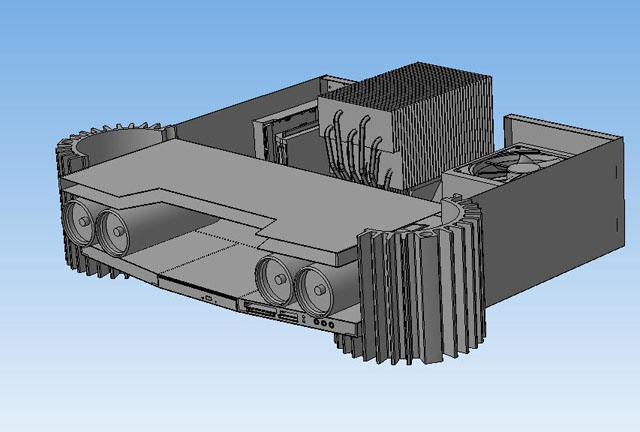

Строить буду игровой HTPC корпус на котором можно будет и поиграть и посмотреть фильм, ну и без музыки не куда. Итак, началось все с 3D моделирования, а потом уже перешло на резку металла. Под конец выложу и чертежи пока они не нужны.

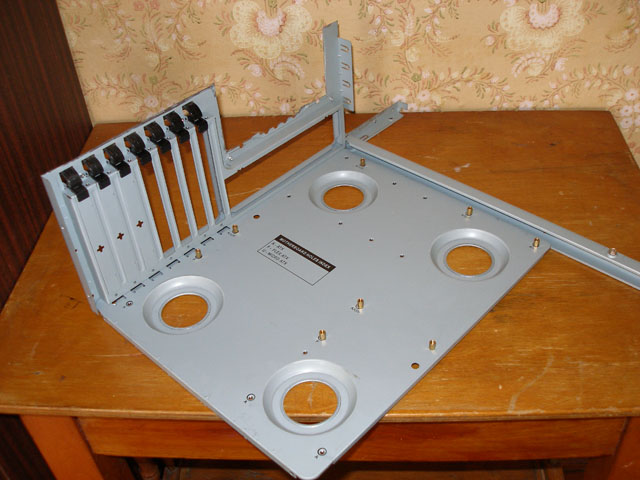

Крепление под мат. плату и заднюю стенку не охота делать самому, точность высокая, быстрее и проще вырезать все с заводского корпуса.



Мать будет микро АТX так что буду укорачивать.

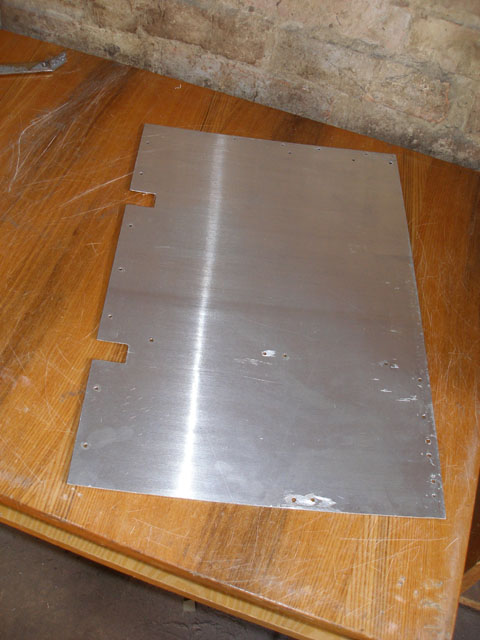

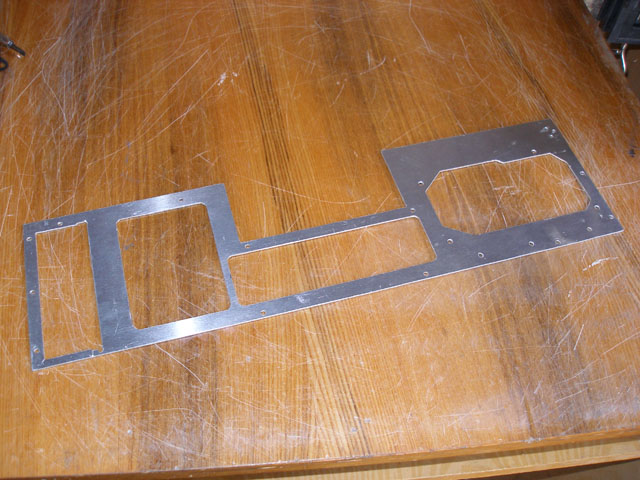

Под нее вырезаю с 2мм алюминия заднюю стенку, на ней отверстия для БП, разъемы мат платы и место под переделанный карман для жесткого диска.



За дно корпусу послужит опять таки алюминий 2 мм

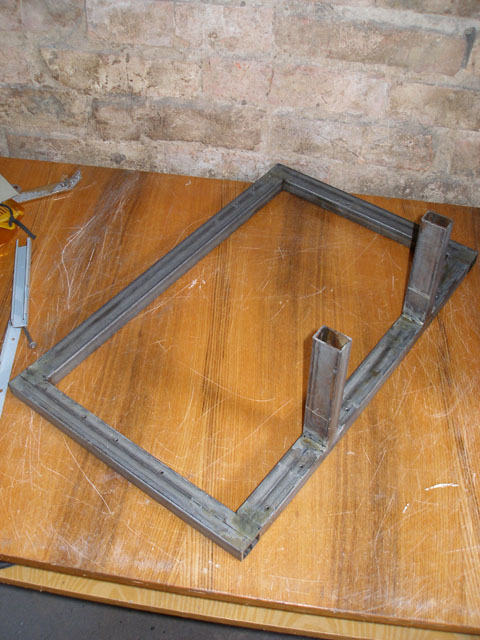

В предыдущем своем проекте использовал толстую раму которая отлично послужила фундаментом всего корпуса, в этом тоже не помешает что то подобное. Рама сварена с прямоугольной стальной трубы, для чего на ней своеобразные "роги" станет понятно позже.



Ну и дно на раме

[/img]Из согнутого стального листа вырезаю переднюю стенку основного блока.

Ну и заклепками закрепляю его на раме

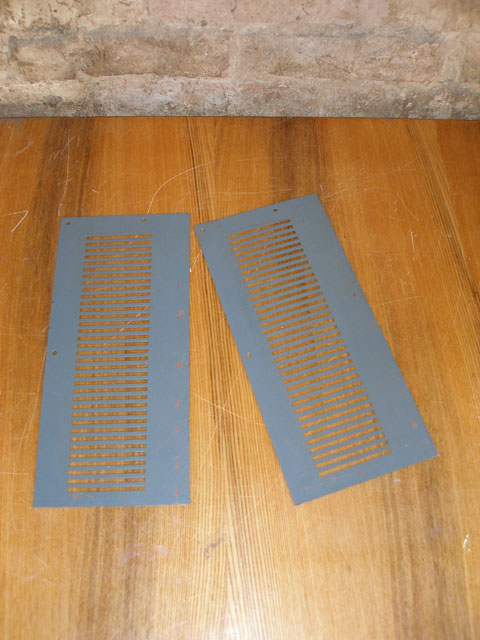

Из какого-то блока управления, каким-то станком открутил пару стенок с хорошей вентиляцией :)

Обрезав их под необходимые размеры примеряю

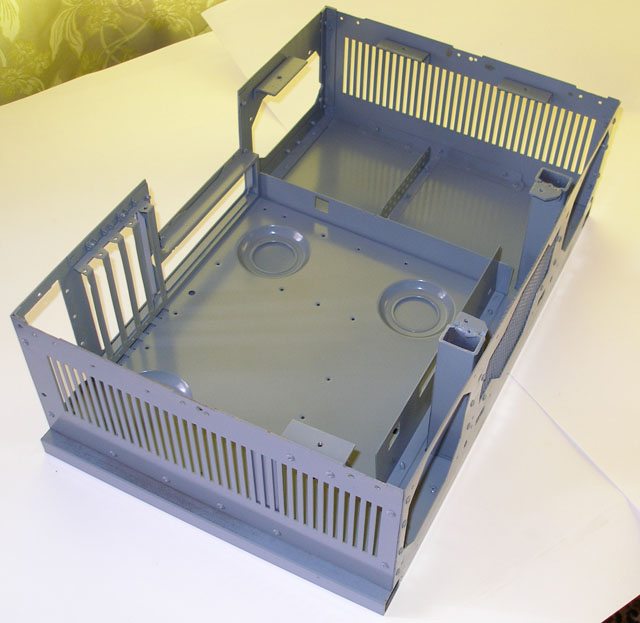

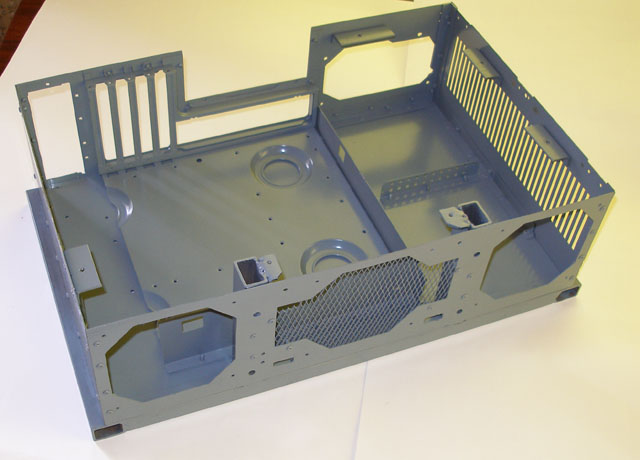

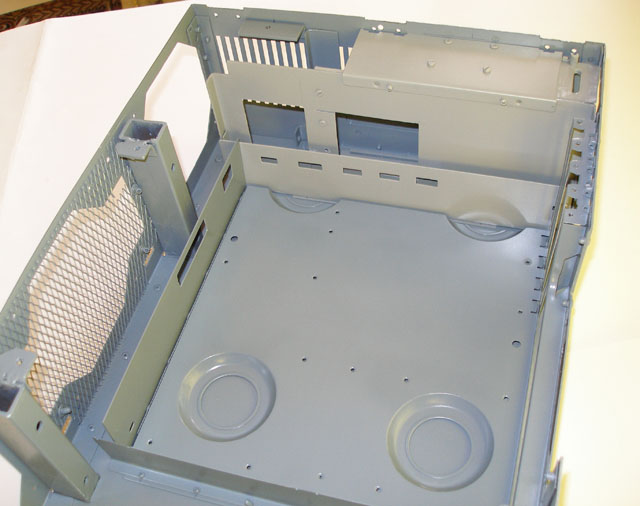

Теперь устанавливаю заднюю стенку с креплением под мат.плату. Вокруг самой мат платы закрепляю уголки сквозь которые в дальнейшем будут просунуты разъемы с проводами на подключение к мат. платы. В передней стенке вырезаю три окна под 120 мм вентилятора. Отсек с мат платой будет разделен перегородками с отсеком под БП и винчестер. Провода все буду прятать по максимуму. Предварительно все окрасил в серый грунт.


Решил сделать винт легко съемным, давно валялся карман под винт, его немного придется укоротить и придумать как его надежней закрепить в корпусе.

Для уменьшений габаритов кармана отрежу ему замок с индикаторами работы, при этом получу необходимую мне высоту.

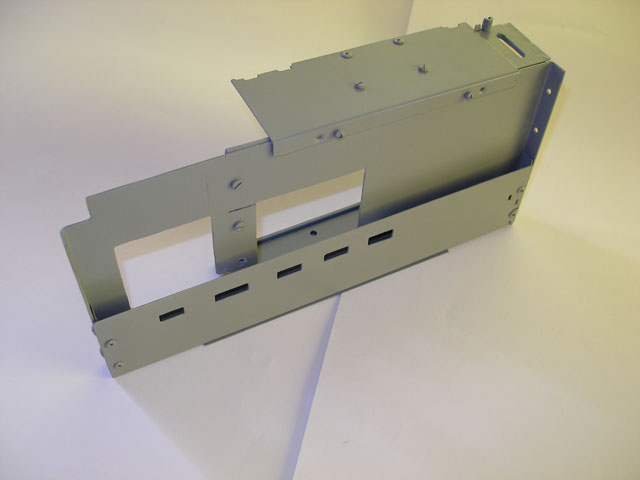

Для закрепления кармана в корпусе сооружаю этакую конструкцию из уголков и т.п. Так как места маловато, а со стороны винта будет подключаться проводка к мат плате (3 юсб колодки, пара сата, ну и кнопки) то уголок с вырезами под провода закрепляю к этому же креплению. Все окрашено в грунт.

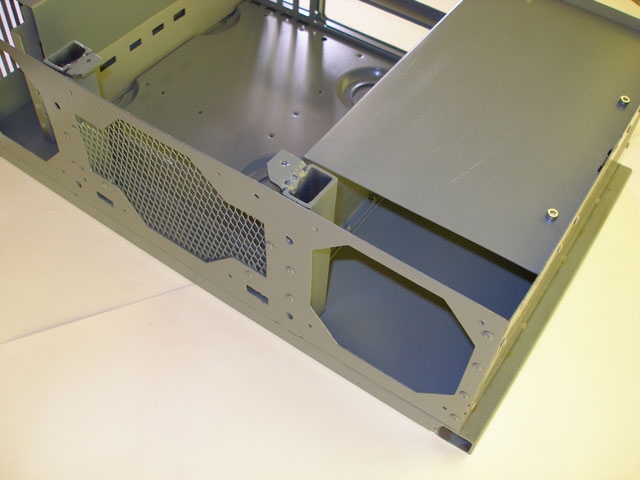

Ну и устанавливаю все на свое место в корпусе, пока закрепляю все временно, после покраски все соберу намертво.


Еще один небольшой шаг — закрываю отсеки для БП и винта крышками с согнутого 2 мм алюминиевого листа.
Крышка для БП

И крышка для отсека с винтом.

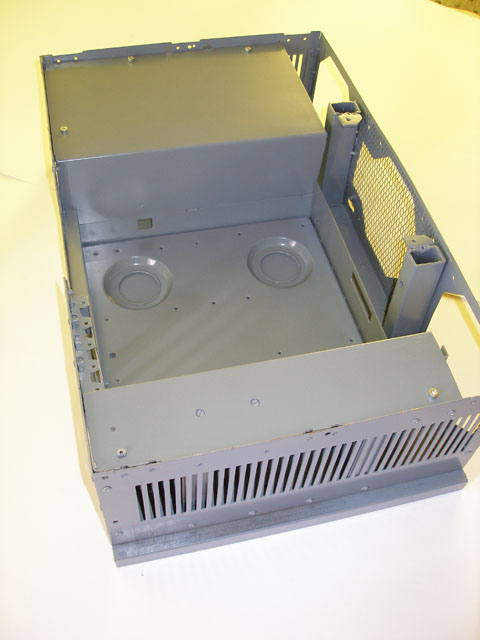

Теперь установлю их на родные места, цель их спрятать всю проводку, и все лишнее.


main:
слежу за проектом, получается вабще круто))
оч. хочется посмотреть как будет он выглядеть с верхней крышкой!!!


Спасибо.

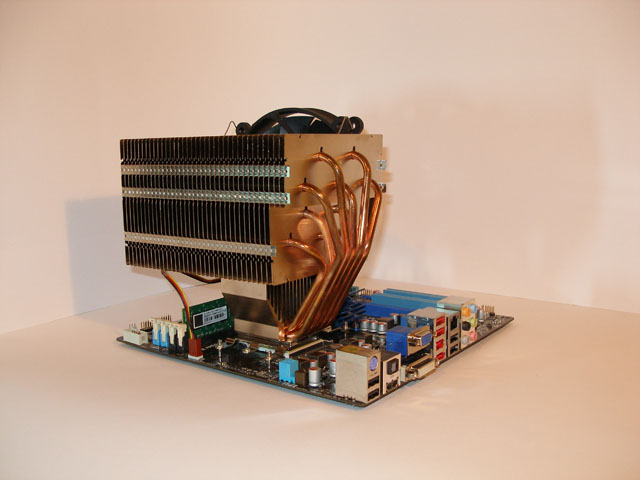

Верхних крышек будет две. По центру на 2-3 см будет выступать куллер процессора, а по бокам от него будут две дверцы открывающиеся в стороны от центра. Эта мать и куллер будут стоять, единственное, что куллер разверну "лицом на зад". Основные параметры корпуса рассчитывал так что бы выступающий куллер стоял по центру, а по бокам были симметричные по размеру дверцы.


Вот только дверцы пока не делаю, все не могу придумать толи окно в них толи сеткой закрыть, вообщим пока в раздумии по поводу оформления дверей.Делаю с небольшого листа металла такое себе корыто все вокруг закрепляю уголками, и для дальнейшего закрепления крышки на нем установил небольшие крепежные уголки. Что будет в этом корыте покажу немного позже, Будет и еще одно другой формы стоять будет параллельно этому.

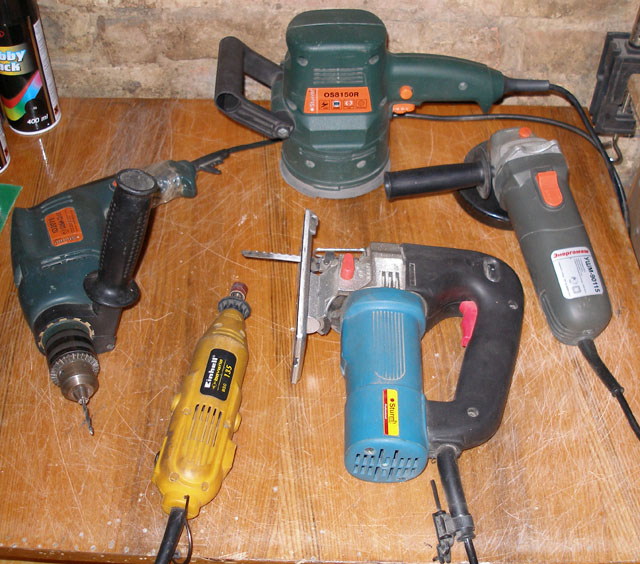

Электроинструмент скромный болгарка, дрель, лобзик, дремель, виброшлифмашинка. А сколько еще всего хочется :)))



Ну а среди не электро ничего особенного надфили, напильники, ключи, отвертки, и т.п. и т.д.Сделал еще одну часть корпуса. В этом отсеке будет установлен слим бд-ром, кардридер, аудио разъемы, пара юсб, и ик приемник от пульта. Отсек это сделал по том же принципу что и предидучий, лист металла с кучей уголков.


С низу прикручены пара "радиаторов" чисто часть декора, когда установлю их вторую половину станет более понятнее.

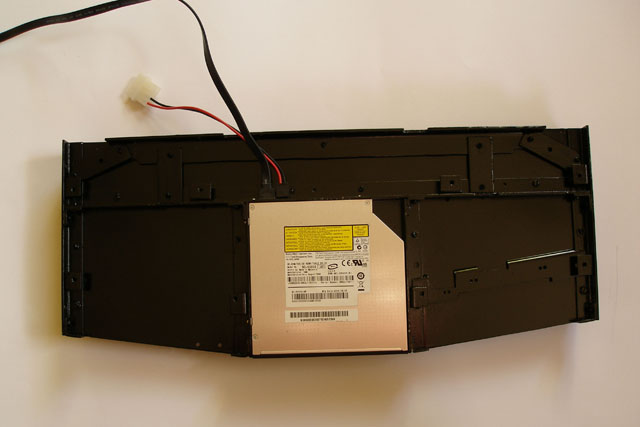

Ну и собственно прикрученный бд-ром в своем месте, справа от привода видно планку, к ней будет прикручиваться кардридер и аудио разъемы.

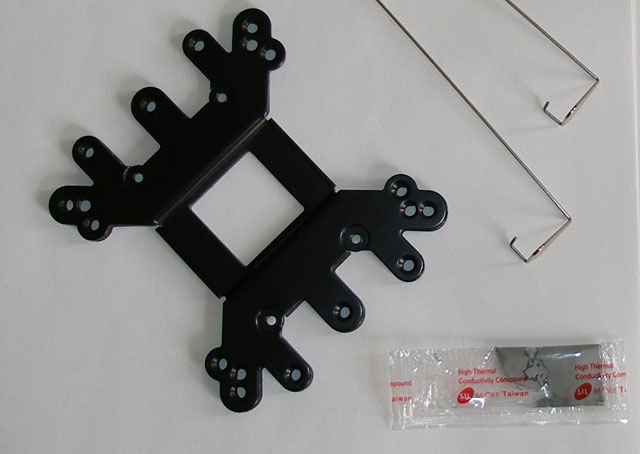

J. A., пластинка сзади стандартных размеров

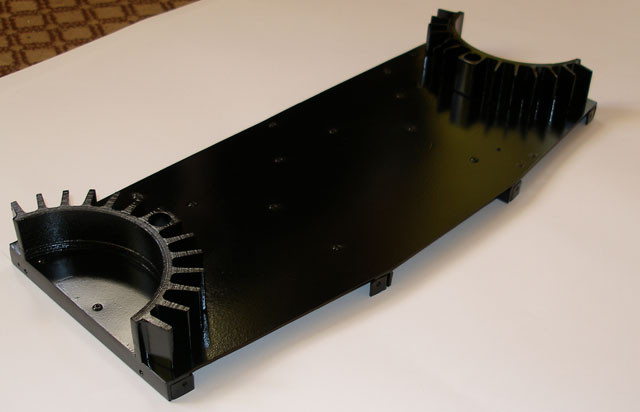

Особого перегиба мамки в вертикальном положении нет, а в том положении в котором она будет стоять у меня проблем с весом куллера быть не должно.Окрасил следующую деталь — это крышка отсека с приводом. Крепиться она путем прикручивания к уголкам на раме отсека, в уголках нарезана резьба.
Еще одна деталь декора, их будет две. Радиатор этот в прошлой жизни был статором электродвигателя, но после разрезки на пополам и выбрасывании эл.тех.стали изнутри стал куском алюминия. Крепиться он будет на болтиках, в торце разреза просверлил отверстия и нарезал резьбу, прикручиваться все будет к отсеку с приводом.

GizmO:
прикольно выходит. А чем резьбу нарезаешь?

Мечиком нарезаю. В держателе зажал на М3 и на М4 мечики, самые ходовые :)
Спереди будет стоять три 120 мм вентилятора и на процессоре будет карлсон. Для управления их оборотами и шумностью будет использоваться панель Scythe Kaza Master она способна не только управлять вентиляторами но и отключать их, плюс ко всему 4 датчика температуры. Для ее установки делаю этакий кожух.

Панелька в кожухе крепиться на стандартных болтиках, а сам кожух прикручивается к корпусу компьютера.

Ну и напоследок собрал некоторые готовые части проекта воедино. В основном корпусе спереди установил три вентилятора закрытых крупной сеткой. Вспоминаем раму которую я сделал с прямоугольной трубы, к ее "рогам" прикручивается отсек с приводом, а к этому отсеку прикручиваются радиаторы. Так же прикрутил и панель.
Что то я забыл о ворклоге Первое что сделал установил кардридер и аудио разъемы.


Установил с другой стороны приемник пульта ДУ, и два USB. Закрыл весь отсек стенкой.

Далее сделал 4 аналоговых индикатора которые будут отображать напряжение подаваемое на вентиляторы панелью. Правда делая их как то было не до фоток. Вкратце они представляют собой пластиковую трубу диаметром 50 мм и длиной 150 мм в которой установлены внутренности от обычных советских вольтметров, уменьшил длину стрелок, подогнал циферблат, установил подсветку.
Нарисовал шкалу, напечатал, наклеил.

Вспоминаем этот отсек

Он крепиться над отсеком с приводом, принцип крепления тот же. К этому отсеку крепятся индикаторы.

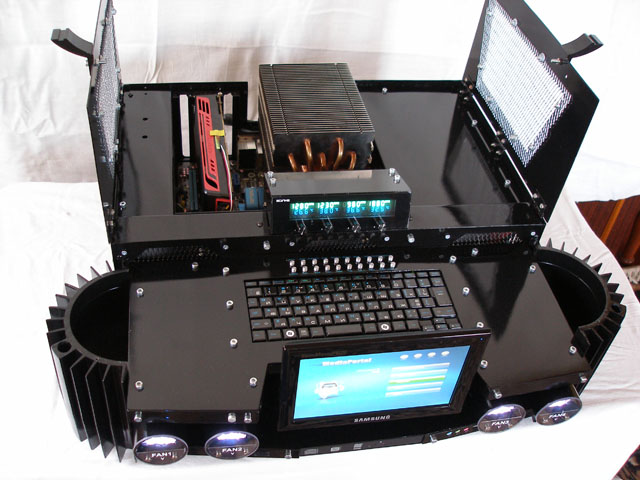

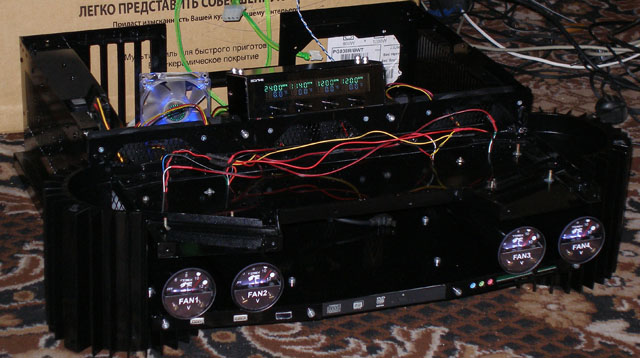

В общем предварительная проверка. Сори за качество фото, нет штатива, а с отключенной вспышкой… Финальные будут получше :))
Ну еще вспомнил что чертежи обещал выложить, может будет понятнее а то черный цвет…

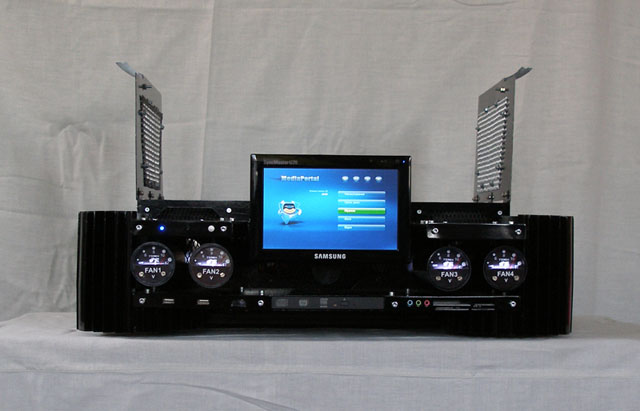

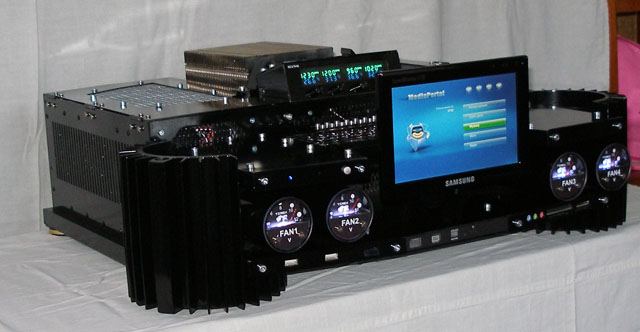

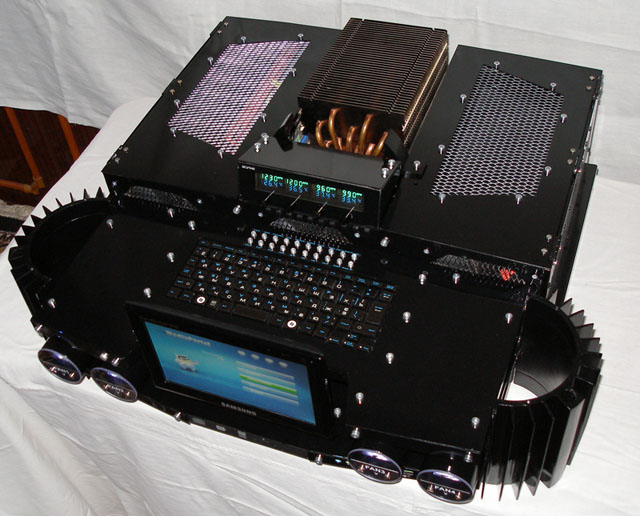

В общем проект я доделал…
