Ворклог Overture самодельная акустика

Author:Outlander

Собственно идея создания самодельной акустики родилась довольно давно. Желание хорошего звука и (часто) отсутствие денег на готовую аудиосистему желаемого уровня — признак отечественного аудиолюбителя))
Проектный внешний вид изменялся много раз, пока не пришел к наиболее лаконичному виду:

В качестве драйверов намедни были куплены альфардовские пищали TE-220 и ихние же середнячки Hannibal 7:

Покопавшись по вегалабу и прочим форумам, понял простую истину: ТС-параметры, которые пишет альфард, малмал не соответствуют реальности. Иногда сильно. Потому на очереди измерение собсно этих самых ТС.
На НЧ планирую поставить Pioneer TS-W257D4, коими вскоре разживусь.

Теперь вопрос к знающим: если (к примеру) в колонке есть N динамиков по 50 ватт включенных параллельно, то какова итоговая мощность колонки? Закупился сегодня НЧ звеном. Пионерок достать не получилось, в итоге обзавелся Celestion TruVox 12"



Полный комплект динов:



StingerVAN, внешний, и, скорее всего, класса D (хотя по этому поводу еще сильно думаю).Уря, проект сдвинулся с мертвой точки)
Посмотрел я на творения Snaiperkot`а, и решил тоже обзавестись фрезером.

Заодно заказал нарезку 18мм фанеры (я, все-таки, так ровно не порежу… ).
Фанера будет завтра, бум тестить фрезер)
Высокочастотники было решено заменить: сильно смутило то, что нигде не указан импеданс… Итого, заказал себе Visaton. Едет, обещали за 2 недели доставить.
В итоге, пока образовывается такая себе "сборная солянка" — висатон, целестион и альфард.
Насчет обработки дерева: наткнулся в инетах на такой метод — вощение. Попробовал — результат понравился) Только, все-таки, слишком светлое — надо будет немного морилки:
Урря, бревна приехали

Упс, кого-то в станок засосало…

Россыпь болтов для крепления голов:

Аудиокабель (бескислородная медь, сечение 0.91мм2):

Стоять/ездить будет на вот таких колесиках (судя по запаху — резина):


Придут выходные — начну))

Александр Слободян, облазил несколько строймаркетов, ЛМДФ видел, но толщина была макс 7мм(Как ни прискорбно, колонки сами не заиграют. Хотя, конечно, можно попробовать…

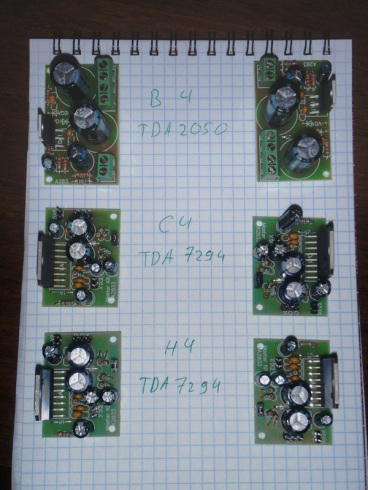

В общем, надо усилок. Увертюрный амп будет триамповым с активным фильтром:


На очереди пайка предварительного фильтра, поиск радиаторов и трансформатора под сие непотребство.Наконец нашел немного времени, потихоньку начал сборку.
Особое "спасибо" производителям фанеры — один "18мм" лист оказался 17мм, друго 19мм… Что добавило страданий с разметкой.
Пилим, размечаем, сверлим…





Раз и два


и три и четыре

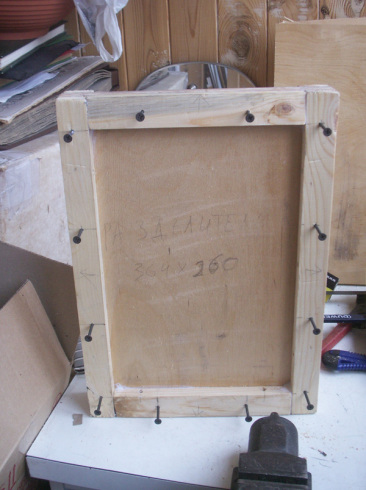

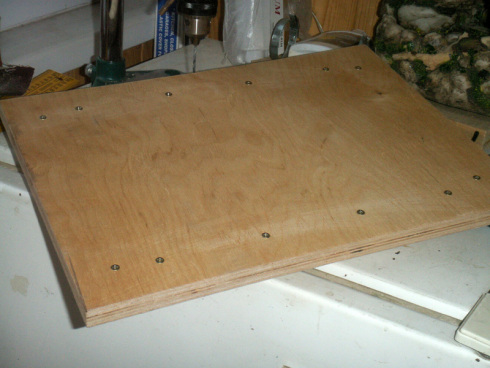

Днище, вид снизу. Болты наружу только на нем, все остальные будут по возможности внутри.

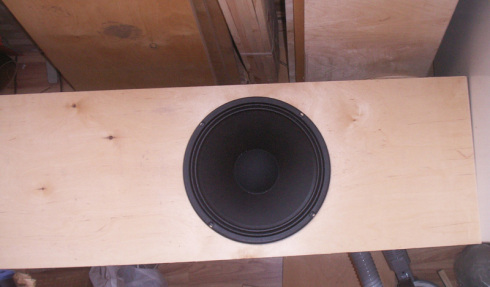

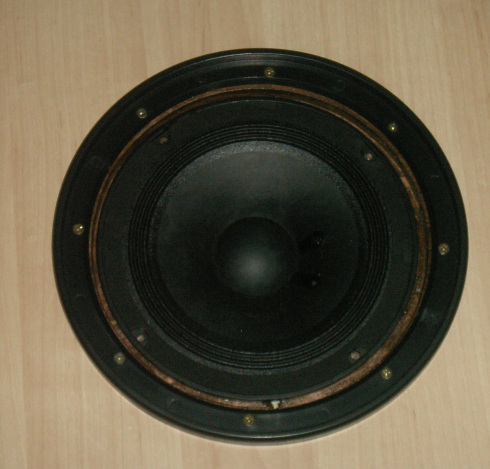

Пока корпус в работе, динамики "в тестовом прогоне"
Продолжаем-с.

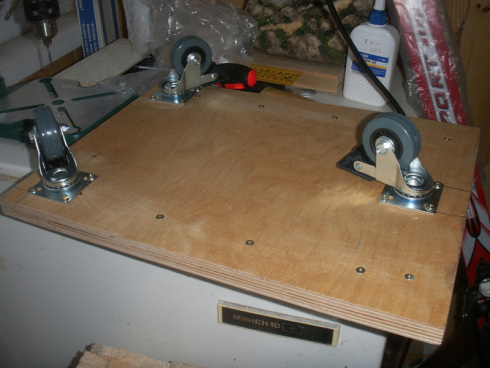

Прицепил к днищу колеса

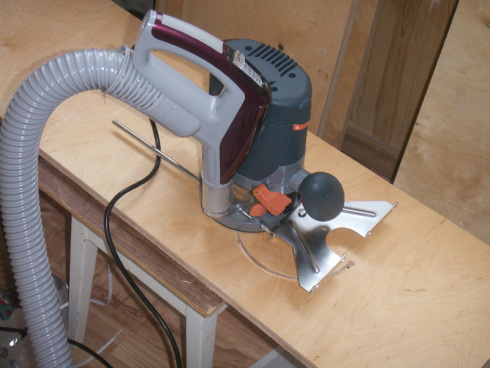

Фреза в действии: пазовые работают на ура, а кромочная что-то не хочет…
Кстати оказалось, что минимальный радиус направляющей-циркуля на пару мм больше чем радиус СЧ динамика. Для ВЧ придется брать кольцевую пилу.

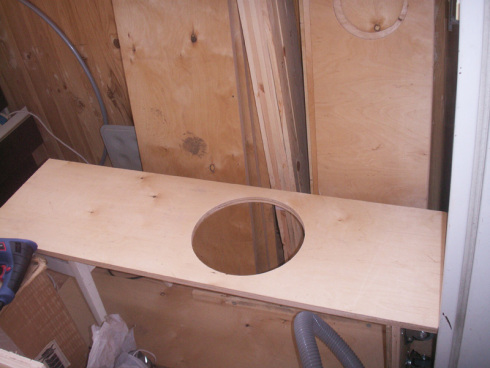

Собственно передняя стенка в текущем состоянии: отверстие под СЧ динамик, частично закруглены края.
Сделал глупость: просверлил отверстие, чтобы вставить фрезу, насквозь. Теперь придется чем-то закрывать.
Сегодня решил немного попаять.
Собсно, так как усилки брал готовыми платами, то пайки будет не так и много… надеялся я.
В итоге — 3 часа за паяльником (скорее всего, по неопытности). Немного муторная работа, если много частей…

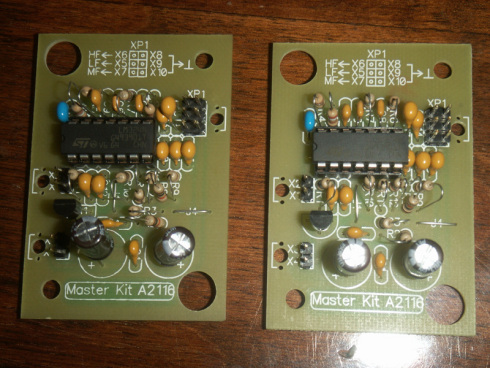

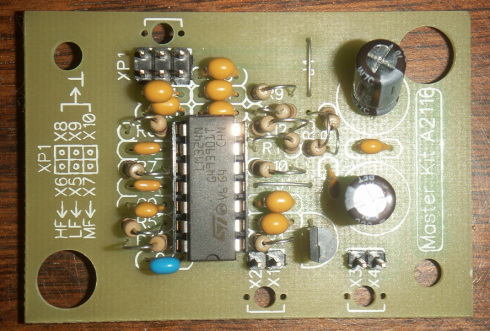

Итого, фильтр аудиоканала:


Филтр Баттерворта 2го порядка, затухание 12дБ/октаву, СЧ-НЧ-ВЧ полосы, частоты разделения 300 и 3000 гц

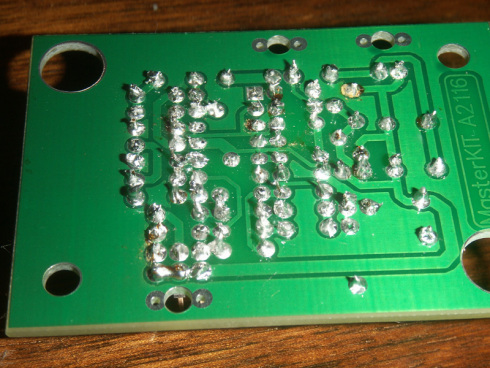

Обратная сторона медали:


Как говорил Александр Слободян, "пайка на троечку"©

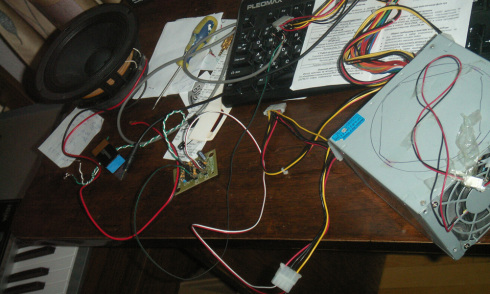

Проверка…


Работает!!!)))

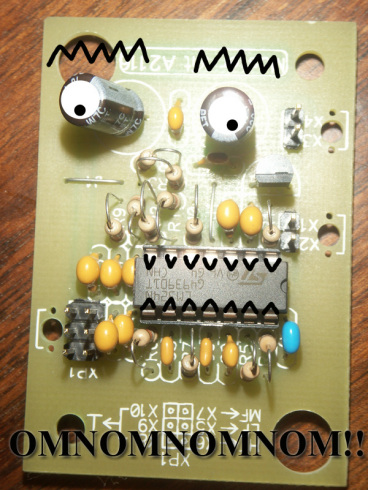

Ну и напоследок:


(кто не в курсе — omnomnom.org)Уф… допаял второй фильтра))

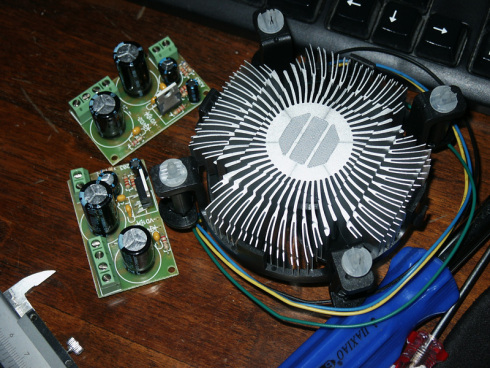

Прикинул расположение частей будущего ампа:


Размышляю насчет радиаторов… В ынструкции сказано, что надо 600см2, но, я так подозреваю, это в пассиве, а я обдув думаю делать...Александр Слободян, спасибо, учтем)

Итак, след. часть марлезонского балета

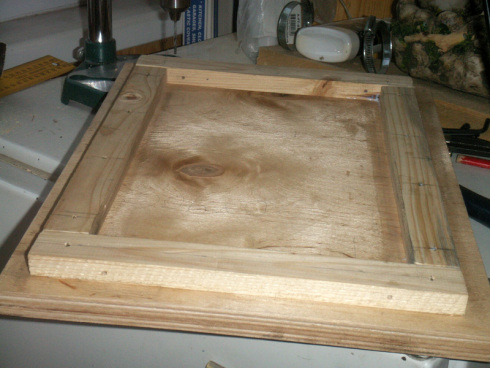

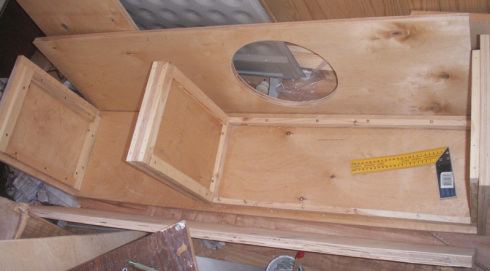

Прицепил днище к заднику:

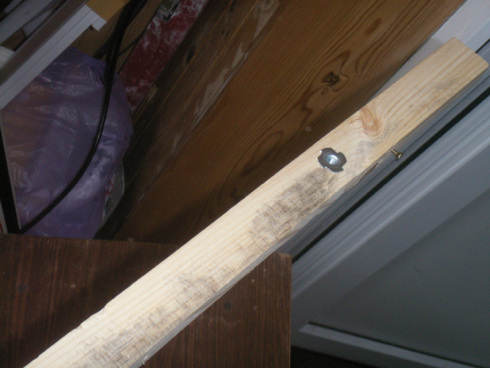

Одна из боковин будет съемной, крепления на вот таких гайках+резиновый уплотнитель:

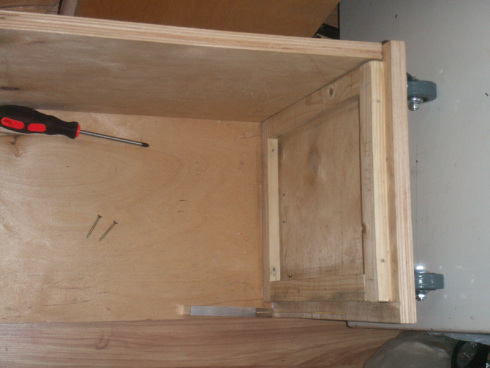

Разделитель объема на СЧ-ВЧ и НЧ ящики:



Купленные шурупы оказались слишком длинными… Если в середине планки нормально, то по краям мешают креплениям. Мощные попались, кусачки не берут, а дремель в отключке — поломалось крепление дисков

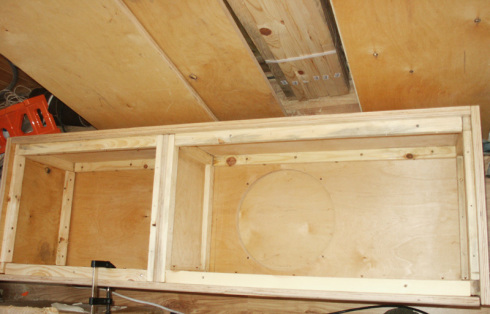

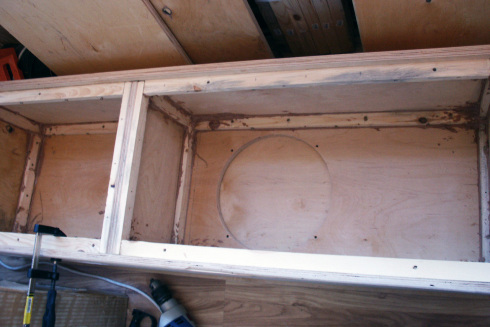

Собсно что закончено в сборе:
Еще одна дырочка…



Раньше работал со всеми инструментами без защиты слуха, но после фрезы понял — надо. Откопал старые соньки 70х годов, теперь они на страже ушей)
Итак, выходные! )))

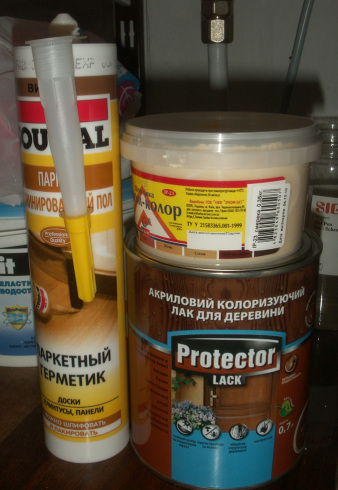

Накупил всякого "отделочного" барахла:

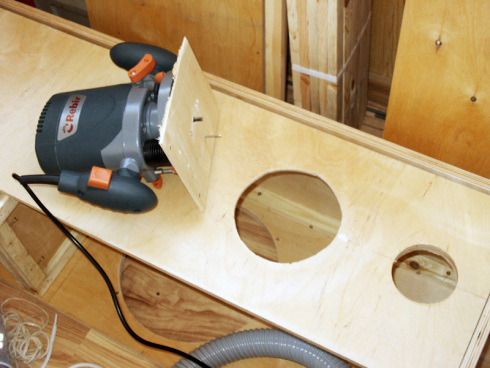

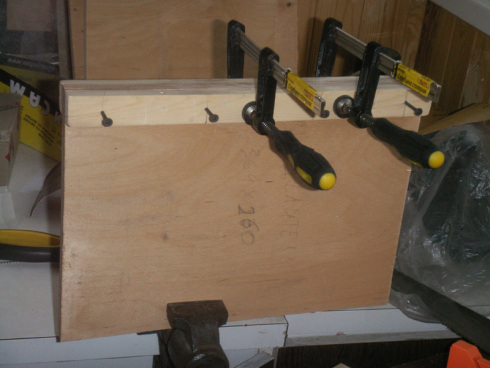

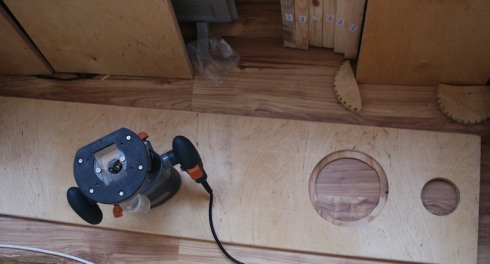

Первым делом, сделал "устройство" из фанерки по совету Snaiperkot и профрезил отверстие ВЧ:

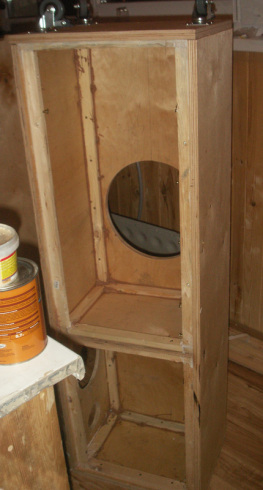

Прицепил на место верх, разделитель, и боковушку. "Она уже становится на ножки!"©

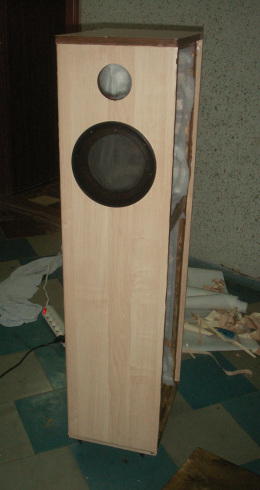

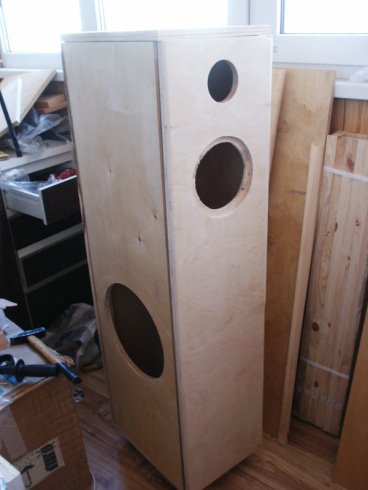

С прислоненной передней стенкой (ее доводил, но пока не до конца):

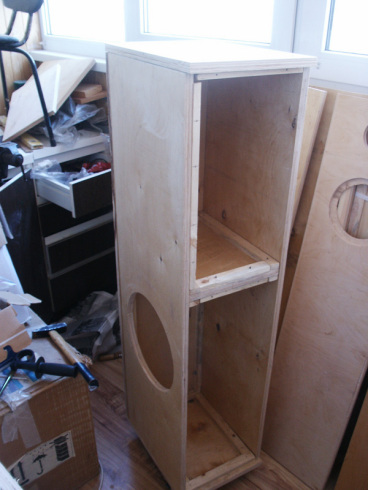

Еще несколько часов — и все наконец собрано:


Щедро залил герметиком:


Пока все, пущай сохнет. след этап — шпаклевка/шлифовка/доводка… Где там мой респиратор… Эх, раз, да ещще раззз…

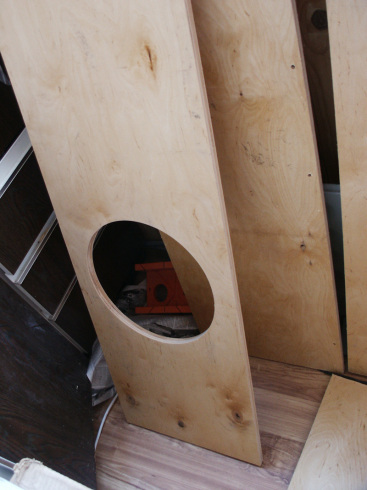

Колонка номер два — фрезерные работы:

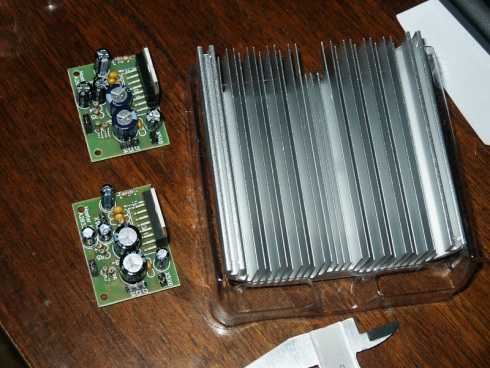

Разжился радиваторами. Для 7294…


… и для 2050


(для 7294 пришлось покупать, а для 2050 комплектный от Е5200)

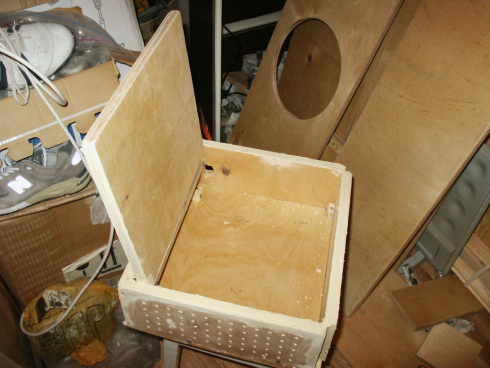

Надеюсь, 450см2 на одну 7294 остудит пыл сиих схемок Уф… Полудневное бдение на балконе вылилось в корпус усилка:

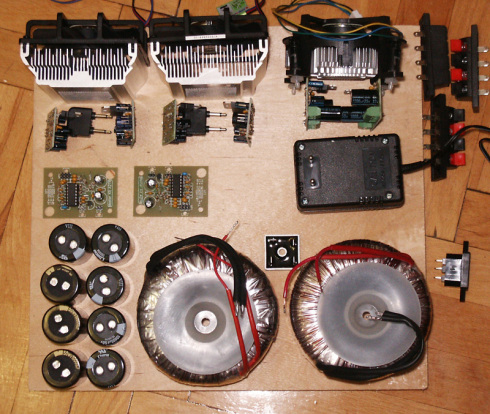

Перед тем был поход на радиорынок, где были куплены все оставшиеся необходимые части. Финальная прикидка частей:

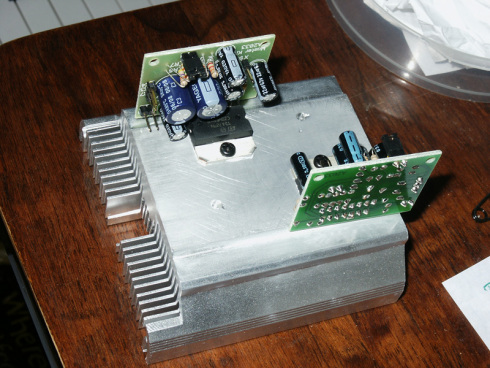

Цепляние микрух на радиваторы (прощай, очередное сверло):

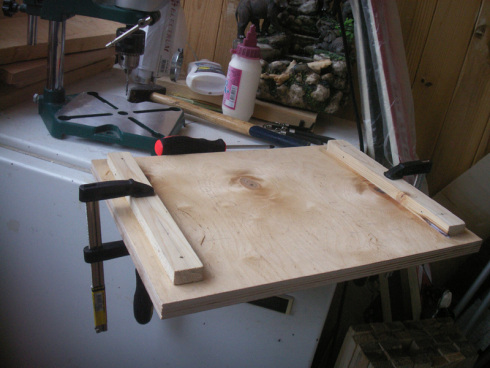

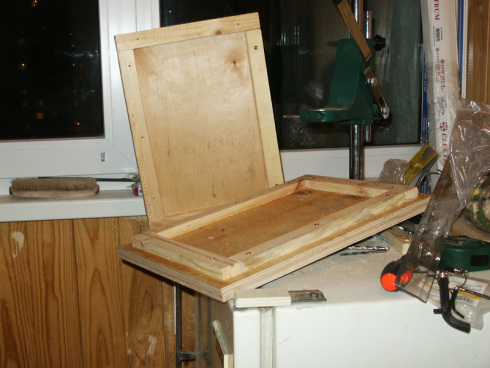

Еще перед этим — скрафтены новые днище и разделитель:


Днище приклеил к заднику, сохнетъ. Шпаклевка на усилке тоже сохнеть, через полтора часа бум шлифовать и лакировать.

Вопрос на засыпку, пока красить не начал: если шпаклевка немного светлее фанеры, оно не сильно будет выделяться после лакировки колерованым лаком? нуу… Если что, есть у меня пробный камень — усилок)

Собрал ему сегодня подсистему питания, заклеил самоклейкой и прицепил профиль. Результат — близкий к тому, как задумано оформлять колонки (если все таки с самоклейкой)


Народ помогите…

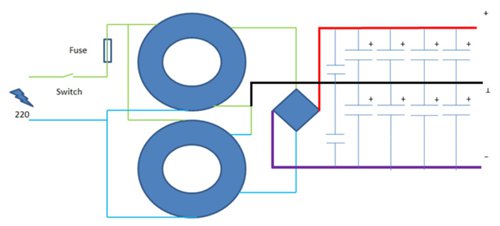

Блок питания по след схеме


Выбивает предохранитель… Предохран на 250 вольт 3 ампераBubloid,

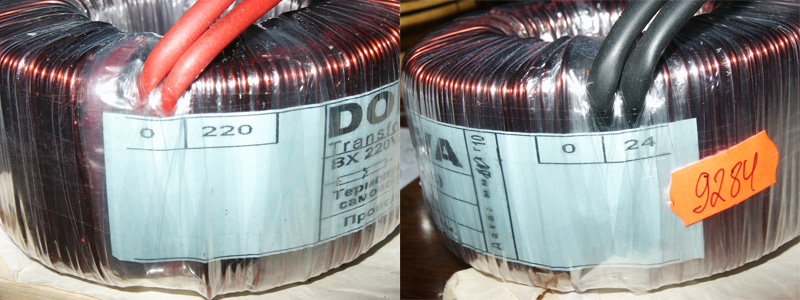

красные 220, черные 24… Так что вроде не перепутал. Начало/конец определял "методом батарейки"… При этом получил ощутимый заряд, поцепив батарейку к черным и задев рукой красные)

тьфу… постоянно 3886 с 7294 почемуто путаю)

Отогнул уже после того как сгорела.Итак, продолжение эпопеи…

Сегодня утром:


Сегодня вечером:

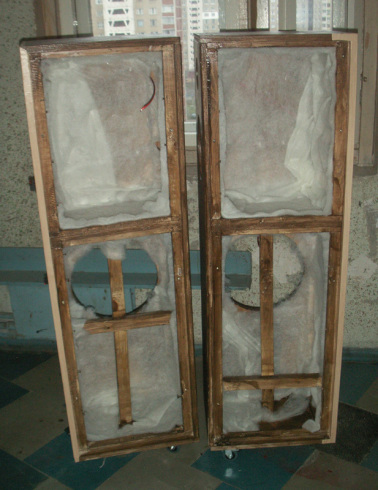

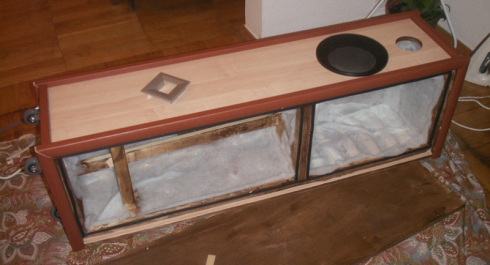

Пошти готово) Остались распорки, шлифовка, пропитка и оформлениеПоставил распорки, покрыл лаком для защиты дерева (и себя любимого от ФФГ):

Маленькой колоночке не холодно зимооой)))





Разъёмы (не получилось норм навестись):

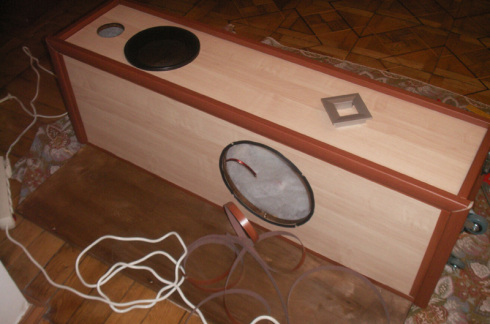

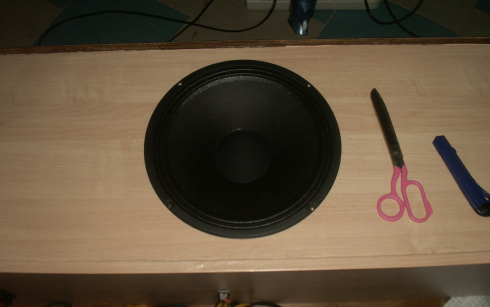

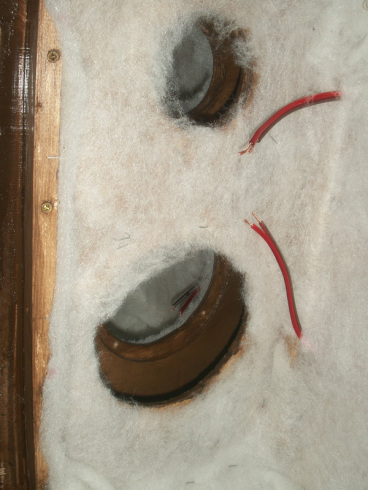

НЧ и СЧ на законных местах




Вч застрял на таможне....(((

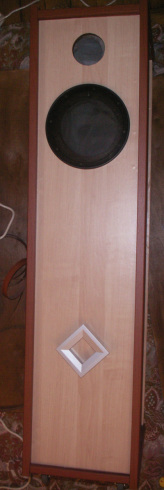

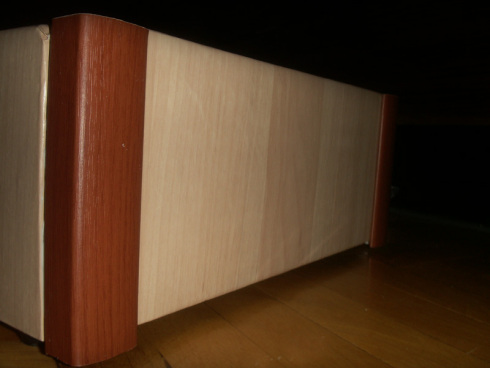

— без окантовокФинальная отделка кагбе





Чуть-чуть паркетной шпаклевки под цвет — и будет гут)

Апд: чуть не рассчитал нижние боковые части рамки, они колеса стопорят… Либо колеса на подставки, либо планки стесать.

Александр Слободян, МК все-таки студийка, и стоит малмал в 4 раза от суперлюкса… На капсюли от МКЭ вроде натыкался где-то
