Привет всем! В этой теме я буду вести ворклог проекта "White music", в переводе "Белая музыка". От слов к делу:

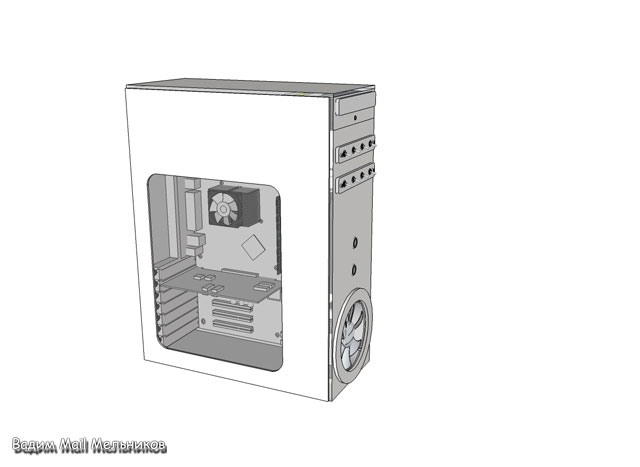

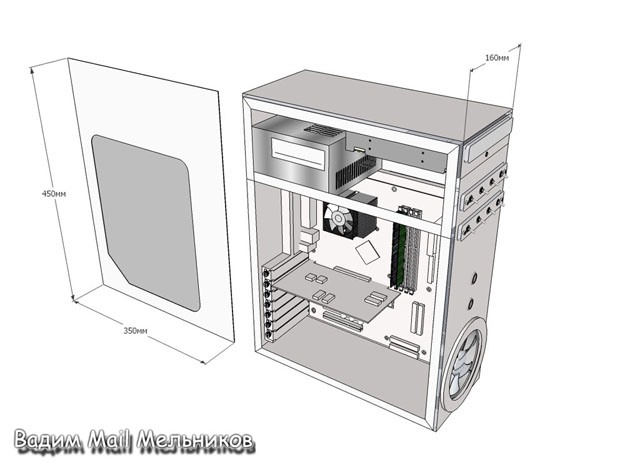

В первую очередь я воспользовался программным обеспечение google, а именно sketchup. После нескольких манипуляций родился вот такой корпус

В различных ракурсах

Потом начал ломать голову над каркасом

Сверху на каркас будет крепиться полоски оргстекла толщиной 5мм

Ну а в качестве обшивки буду использовать дюраль.

Полоски будут только в верхней части и на лицевой.
Купил уголок из алюминия 15х15х2.

Еще купил заклепочник, заклепки, болты винтики в общем крепежные элементы.

Электролобзиком выпилил вот такие детали

4 штуки на 45см

и 4 штуки на 35см

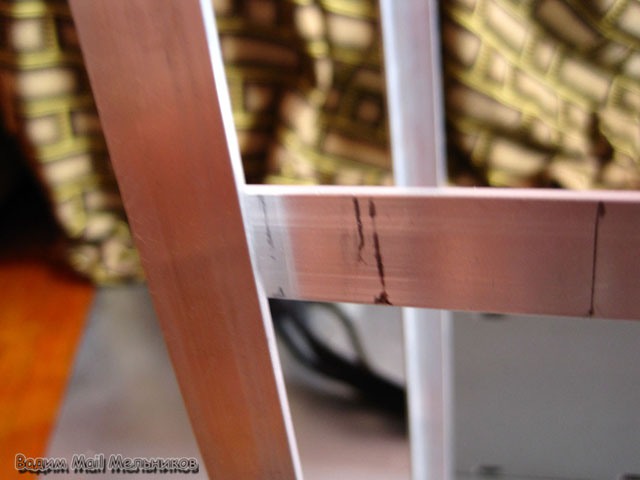

Потом под углом 45 градусов, обрезал концы уголка

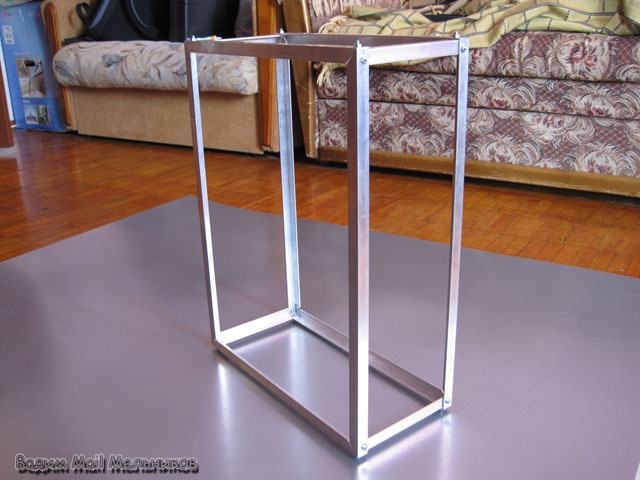

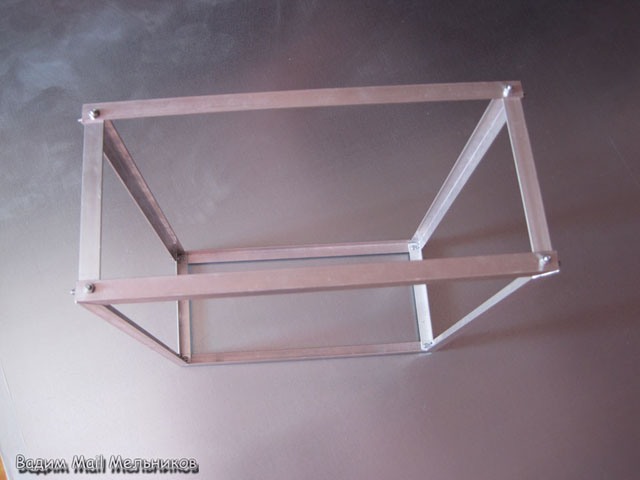

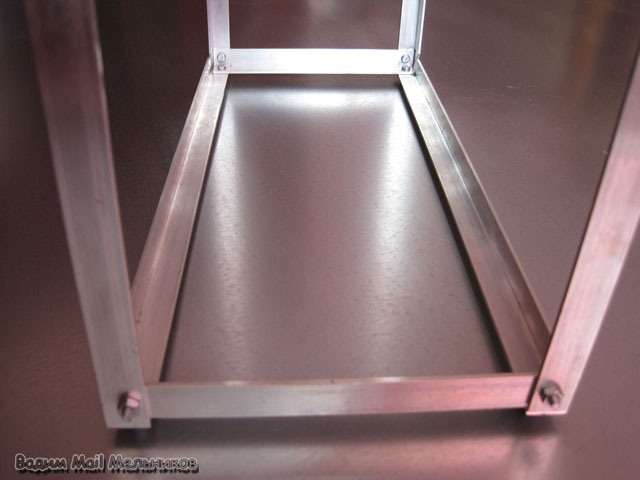

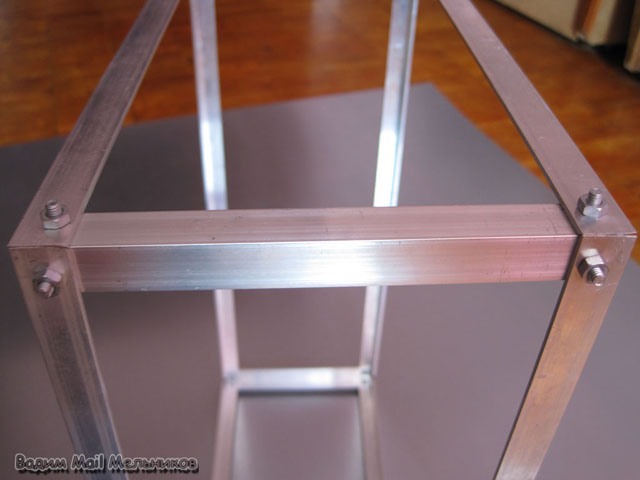

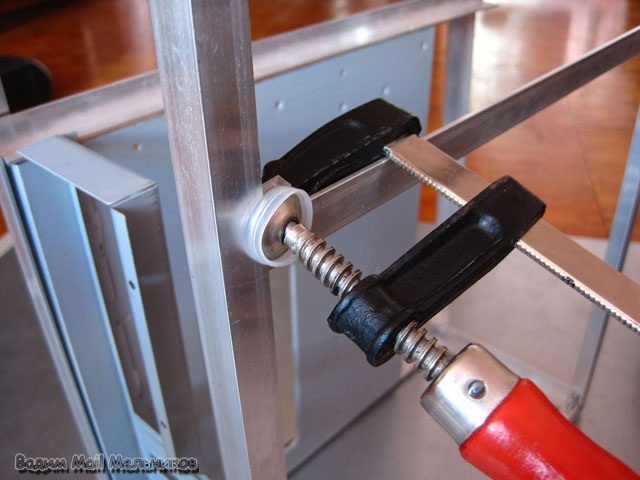

Не много вырезания, сверления, работа напильником и я подогнал все детальки, соединил воедино. Вот что получилось

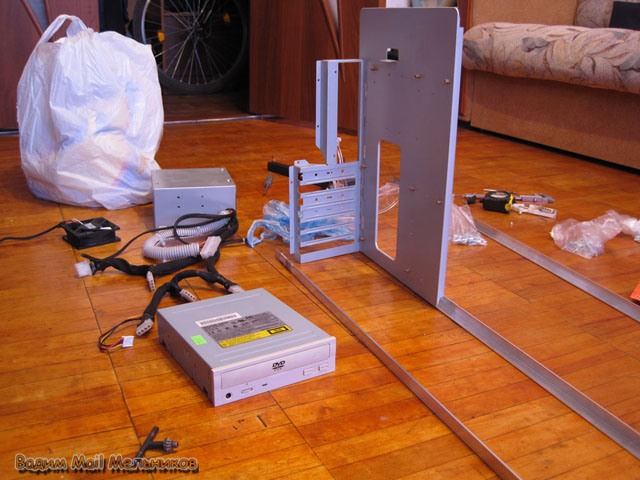

Стенку для материнской платы взял со старого проекта «First modding car»

Не много подогнал стенку под "каркас", подрезав дремелем.

Потом занялся переделкой раундинга проводов

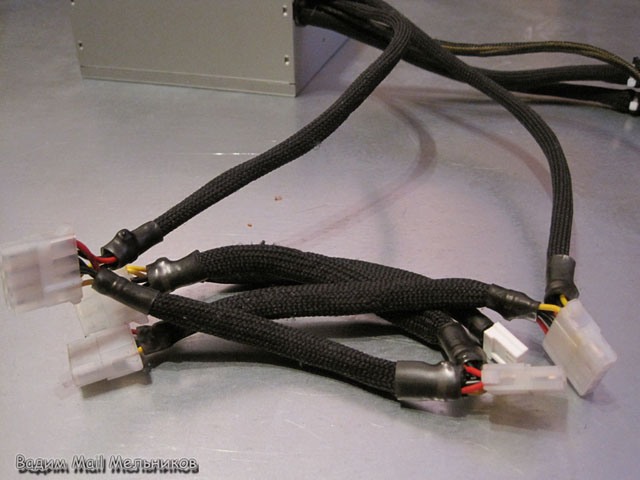

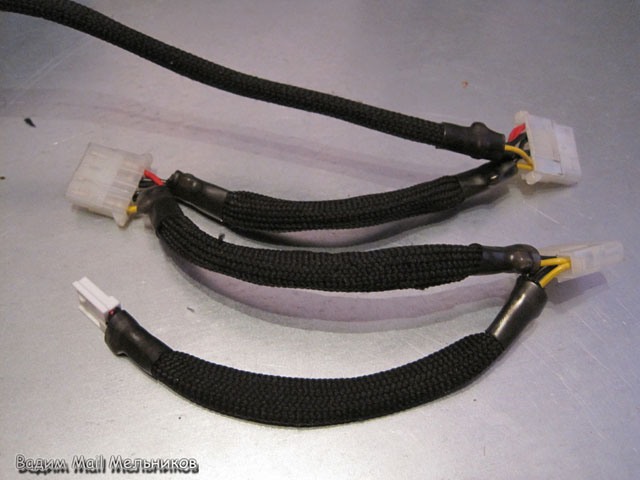

В качестве оплетки я использовал обычные шнурки, различным диаметром+ стяжки и термоусадка.

Вот как это происходило

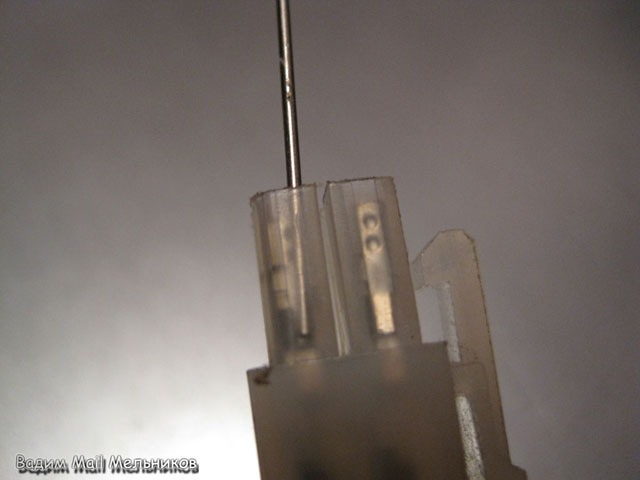

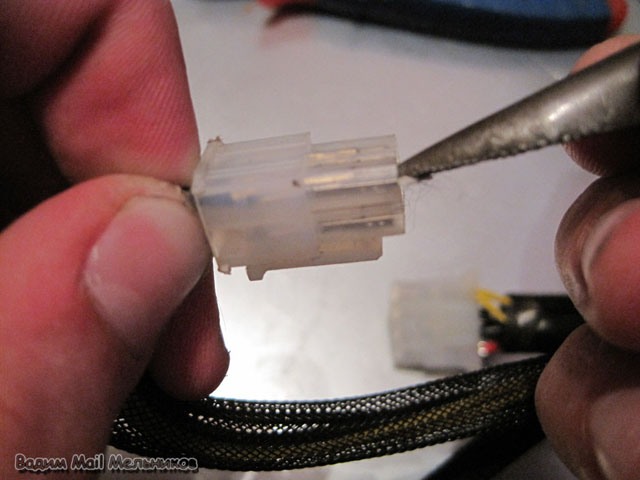

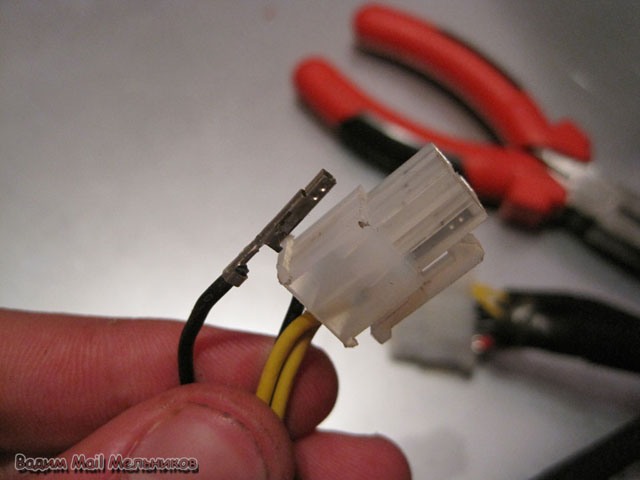

Для съема 25 пиновых коннекторов я использовал обычные булавки

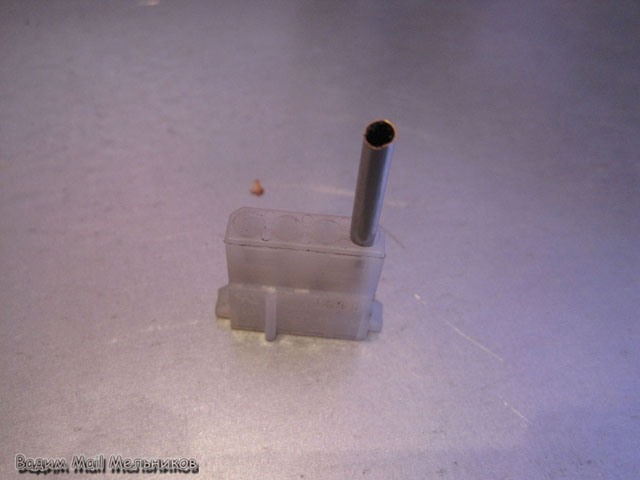

Для быстрого съема коннекторов вырезал из антенны, вот такую трубочку. Сплющил чуть чуть пассатижами и вот.

Достаточно вставить в молекс и провернуть, дернуть за провод. И все…

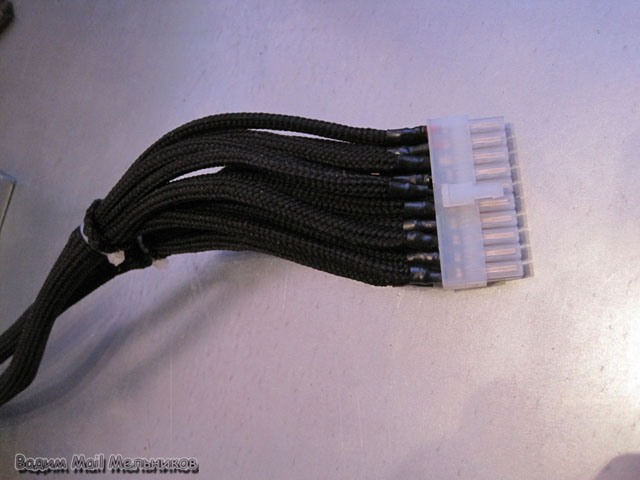

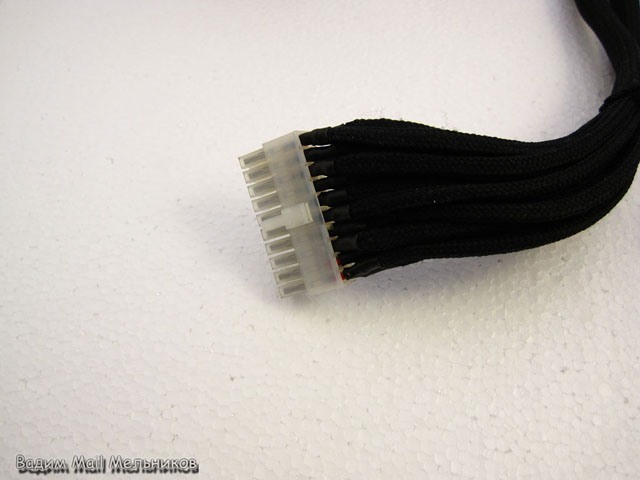

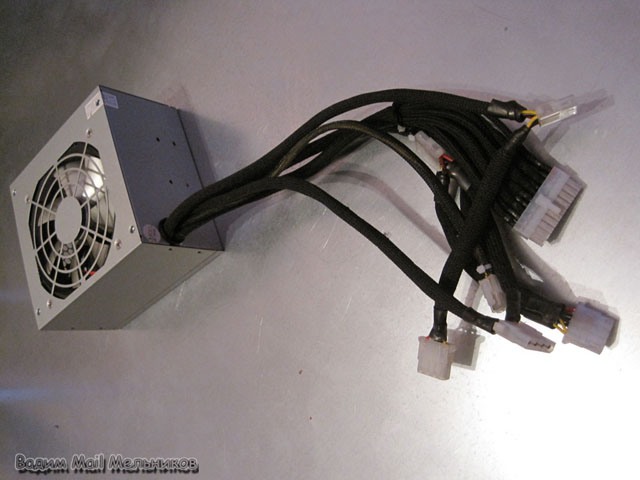

Результат:

Сегодня не успеваю писать ворклог, так что завтра допишу.
Продолжение ворклога
Следующий этап. Я сделал перегородку, которая в тоже время будет держать бп.
Вырезал из того же уголка.
Примеряю…

www.modding.ru/img-upload/395358/b347c5a574c95473e6f2eb9df781fd26.jpgсделал зенковку, под потайной винт. Соединил все вместе

Так же подрезал заднюю часть каркаса, что бы блок питания плотно прилегал к стенке.

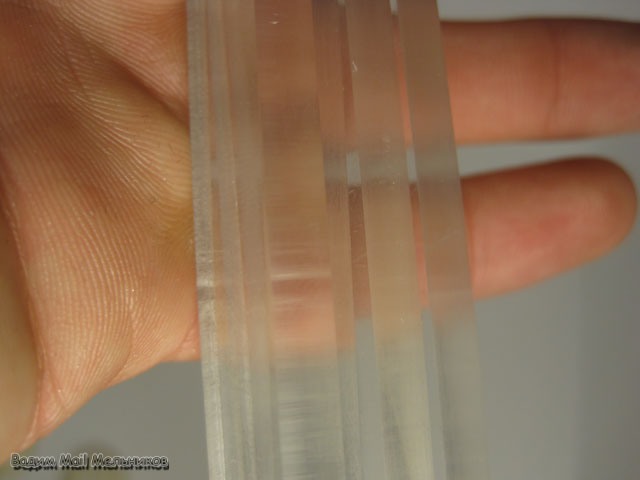

Нарезал из оргстекла полоски, шириной 15мм

Резал электролобзиком

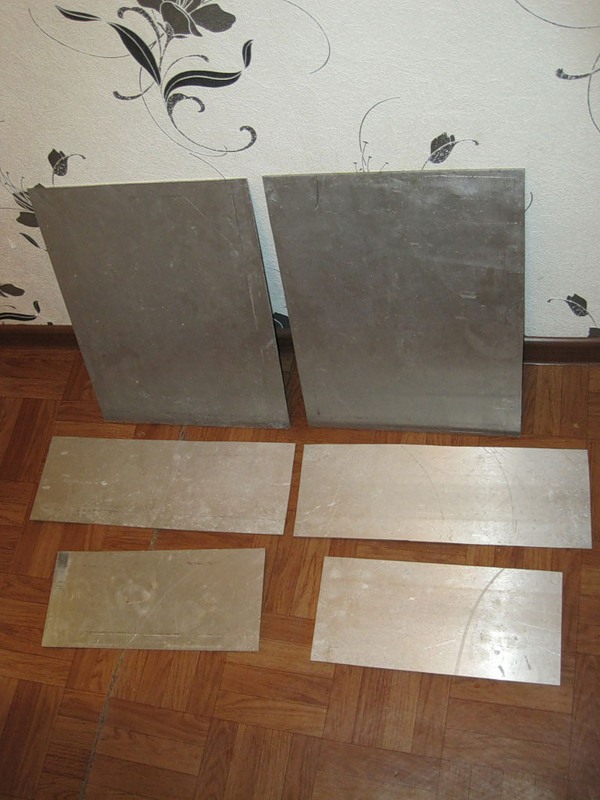

Потом привез домой лист дюрали, дабы есть люди которые его мне дали. Спасибо им. Дюраль 3мм довольно толстая, но лучше я не нашел. Ну да ладно, толще, не тоньше. Вырезал все не обходимые панели

Блин, 2 из них я испортил. Наверное из-за того что весь вечер вырезал, устал и не мог держать электролобзик вдоль рейки. Есть другая версия, что полотно износилось.

Весь коридор был усыпан, металлической крошкой

Не много попотев веником и пылесосом, я все же убрал это безобразие.

Думаю 2 испорченные панели вырезать вновь.
Вот такой вентилятор буду использовать в переднем блоухоле

З.Ы он остался от предыдущего проекта.
Продолжение следует, после того, как возьму лобзик… Вот как будет выглядеть винт ребром к вентилятору.

Из-за того что корпус маленький, это не очень удачная идея. Так что закреплю его туда куда планировал Сегодня не много потрудился над задней и нижней панелями.
Намечаю то что нужно вырезать

Просверлил отверстия под винтики. Электролобзиком прорезал отверстия под разъемы материнской платы и БП.

Долго пришлось мучатся напильниками, результат стоил этого

Можно увидеть царапины на дюрали, это из-за того что он не новый. Царапины не глубокие, перед покраской уберу наждачной бумагой.

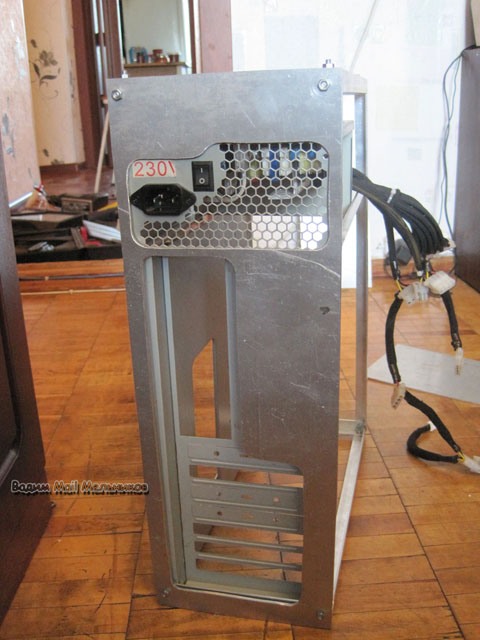

Отверстие под блок питания:

Можно заметить что я не много, то есть много отрезал. Отверстие под винтик осталось не закрытой. Это не беда, потом зашпаклюю, видно не будет.

Мое рабочее место, работаю в тесном коридоре

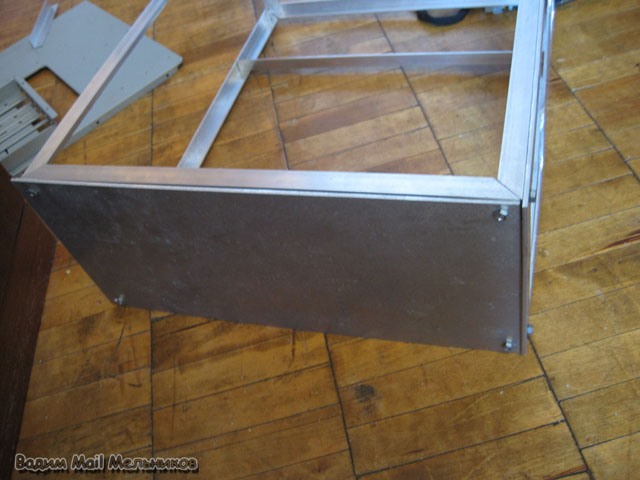

Доделал нижнюю часть панели

Пришлось края немного подрезать что бы не торчал.

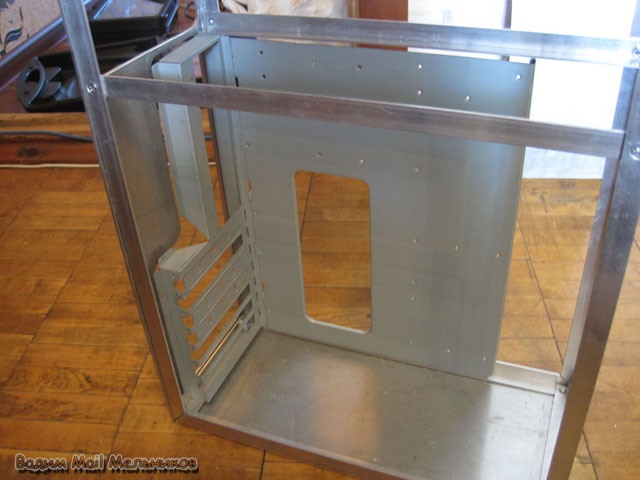

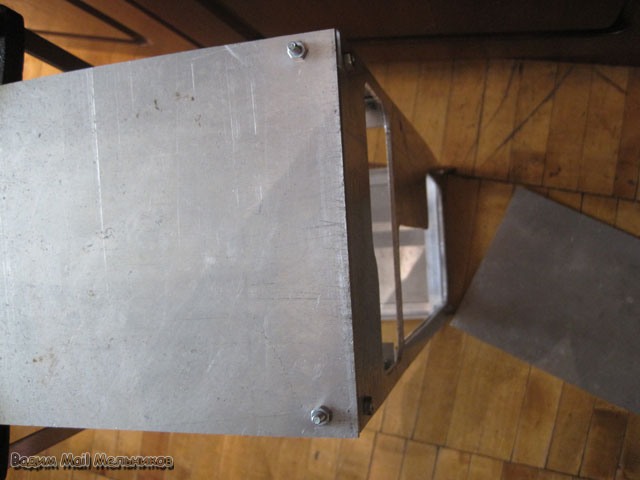

Вот так вот выглядит это творение

Все состыковал, получилось даже очень ничего, так как делаю это впервые

Забыл в предыдущий записях рассказать об уголках которые будут закрывать щели. Ниже фото этого уголка всего 4 штуки

Туда вставляется и все плотно прилегает, позже закреплю ее

Вся конструкция:

Примеряю стенку мат. платы

Буду думать, как сделать что бы это идеально прилегала у стенке

Пошаманил в sketchup, набросал пару вариантов
Первый вариант такой классический.

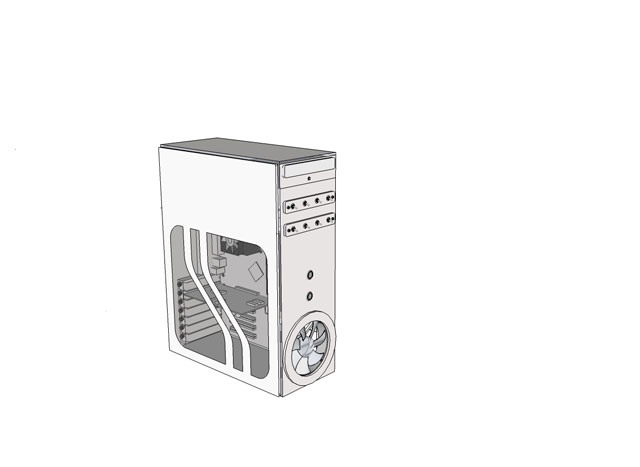

Второй вариант который предложил P@ul{

Еще модели окна

Кругло- выглядит не очень

От этого варианта тоже откажусь

Вот над этим стоит подумать.

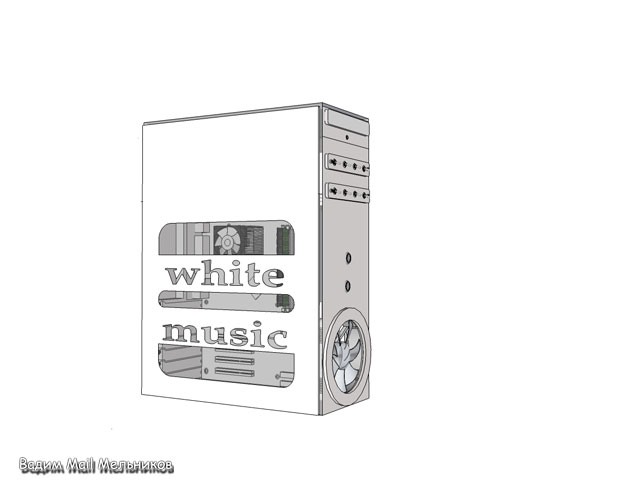

самый удачный вариант, который мне подсказал Perfect_code, только надпись не "on air", а White music, вот думаю только шрифт попроще сделать, что бы вырезать было легко… Вот еще набросал несколько вариантов

Тут только шрифт изменил

Второй вариант. Это линия обозначает место перегородки

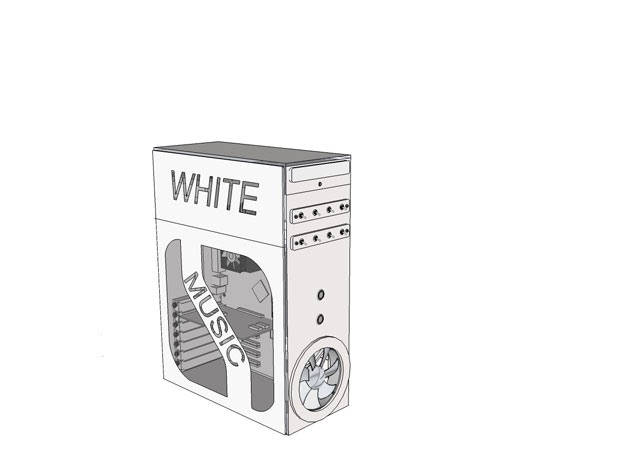

Вот такой еще вариант. Шрифт под наклоном

И вот такой, самый удачный Ну и еще один вариант, только без надписей

Что-то я посмотрел на лист дюрали, он толстый (3мм), да и маленький 35х45 см, вырезать электролобзиком буквы просто не реально, думаю вот без них обойтись… Тогда вот. Первый вариант шрифт с наклоном. Пытался сделать буквы как можно больше.

Второй вариант без наклона. Склоняюсь к этому варианту, легче вырезать будет, да и выглядит получше

Средняя ширина букв 9мм. Может быть закруглю края букв. В скетче нету такого шрифта.

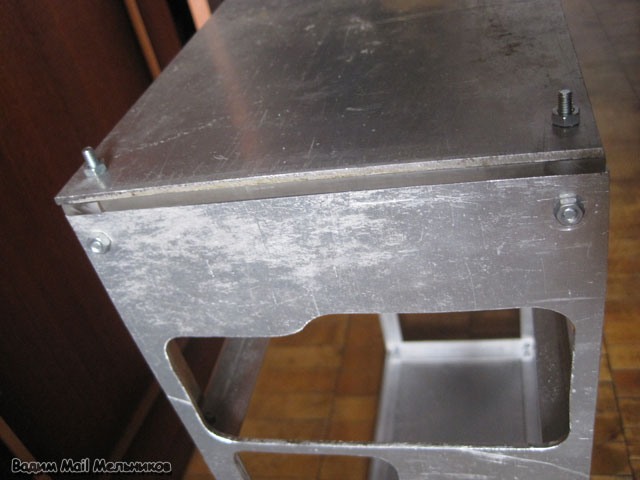

Чуть поменьше буквыСделал верхнюю панель

Пришлось срезать край панели он выступал и был кривой.

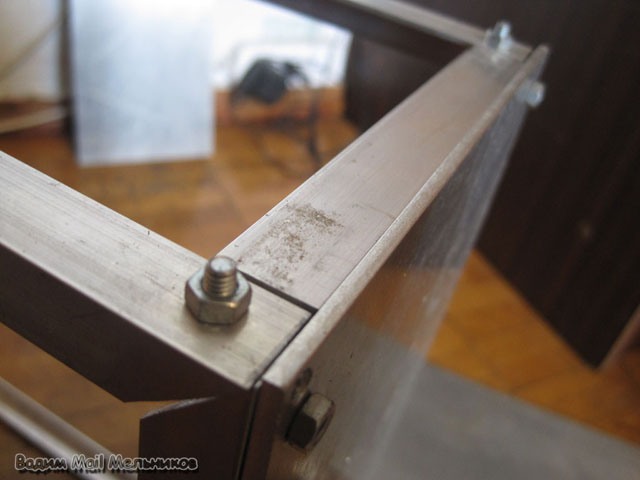

Под панелью полоска оргстекла толщиной 5мм

При помощи мелкой наждачной бумаги, убрал все неровности после резки.

Креплю пока что все на болтиках, позже буду декоративные винтики. На задней и нижней панелях будут заклепки.

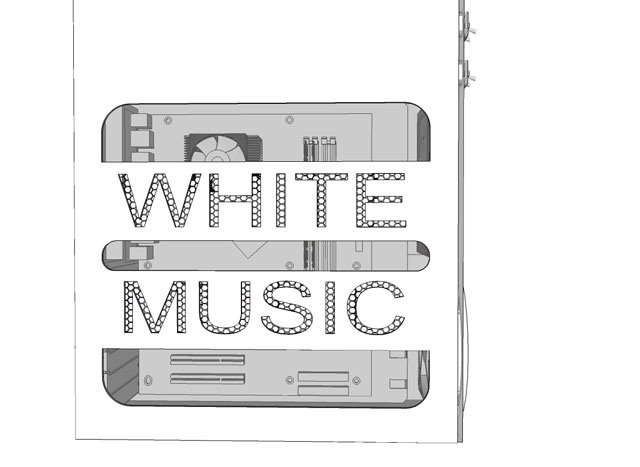

Подумал еще над таким вариантом, может под буквы сеточку положить (от воздушного фильтра)?

Perfect_code, 3 полоски стекла и 2 полоски сетки. Еще самодельные крепления.
Надо еще подумать над этим вариантом

Тут как бы меньше работы. И в домашних условиях буквы дня 3 буду вырезать. Чуть доработаю. Но до окошка работа еще не дошлаВсем здрасте!
Определился я с формой окошка. Простое, без букв, легко вырезаемое электролобзиком.

Вот оно. Буду вставлять обычное тонкое стекло, может быть еще тонировку приклею, ну это уже потом. Крепиться будет на самодельных креплениях.
Так же не могу не похвастаться кнопочками и светодиодами, которые я купил в Петрозаводске. Правда это было уже месяц назад.

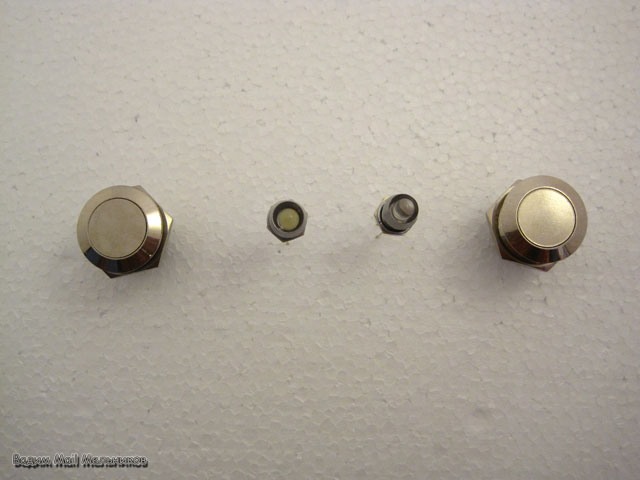

На фото можно увидеть 2 антивандальные металлические кнопки (без фиксации) и одну обычную тоже металлическую кнопку- это для привода.

Какие же красивые кнопочки…

Светодиоды. 30 штук -3мм. 5мм-10шт + держатели (металлические)

Еще прикупил резисторов 40 штук. На запас.
Осталось доделать переднюю панель и можно приступать к "боковушкам"Привет всем кто читает мой ворклог. За все время успел доделать лицевую панель.

Учеба началась времени нет вообще. Может привыкну к ритму и найду кусочек времени, что бы продолжить проект.

Что бы как-то оживить ворк покажу какие антивибрационные ножки будут стоят на корпусе.

Снял с какой-то массажерки, до этого стояли в First modding car

Вот думаю будет ли Король моддинга 2010? Еще не знаю успею ли я на Конкурс самоделок от casemods… Блин нужно работать над проектом, а то бабье лето кончиться и красить негде Нашел время, вот что у меня получилось.

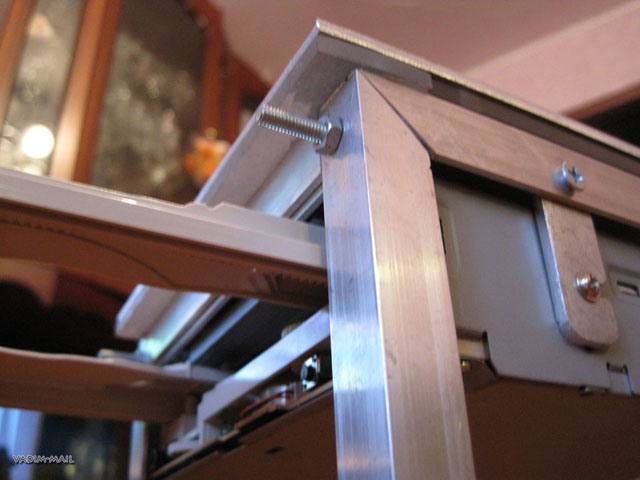

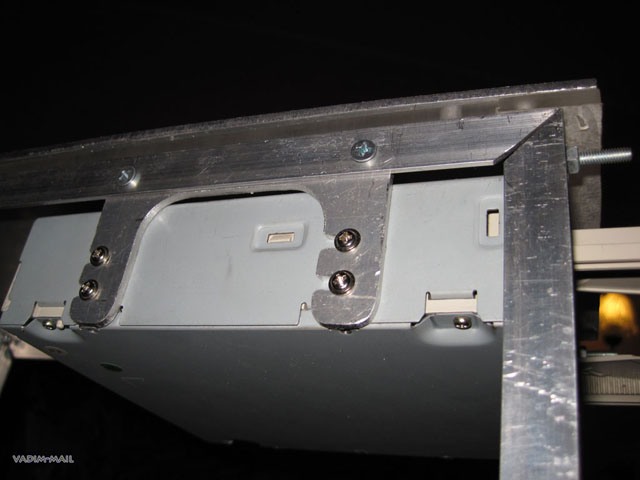

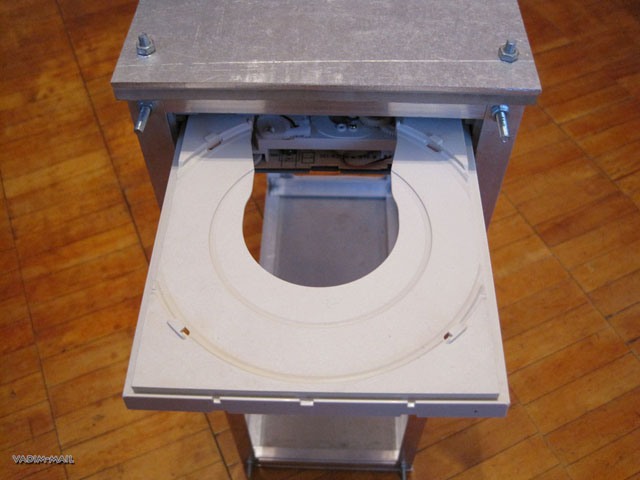

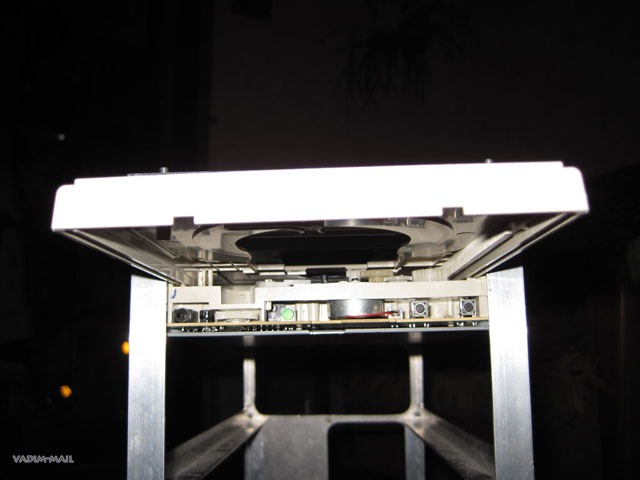

Из остатков дюрали 3мм сделал держатель для привода

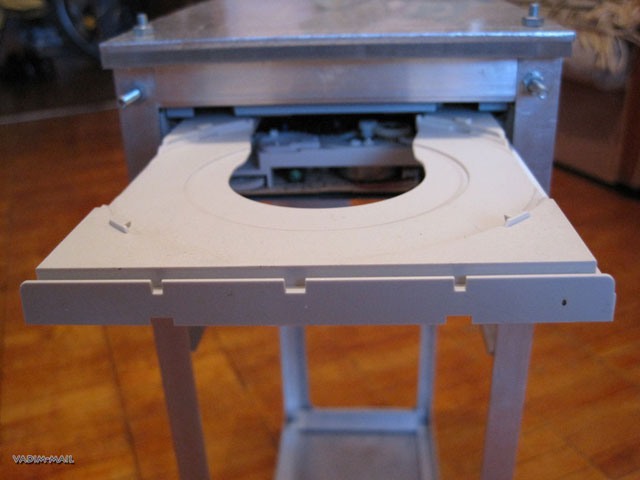

Достаточно чуть открутить винты и привод свободно вытаскивается.
С другой стороны достаточно одного держателя

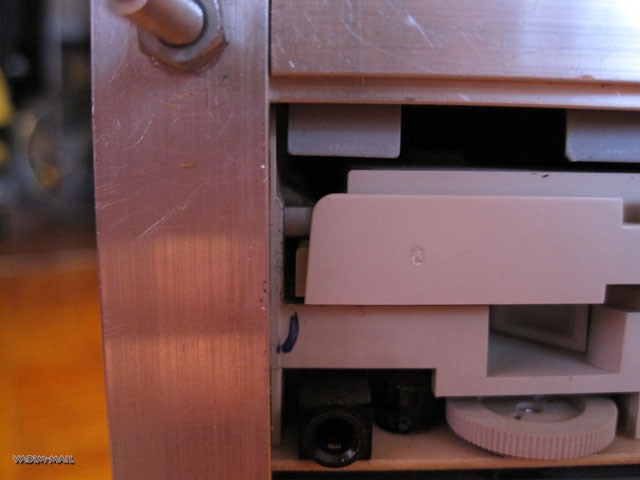

Все ровно подогнал

Нужно припаять кнопку привода и вывести на переднюю часть панели

Потом занялся адским ручным трудом, выпилил 3 полоски из оргстекла и 3 из тонкой оцинковки, сточил края напильником. Просверлил отверстия

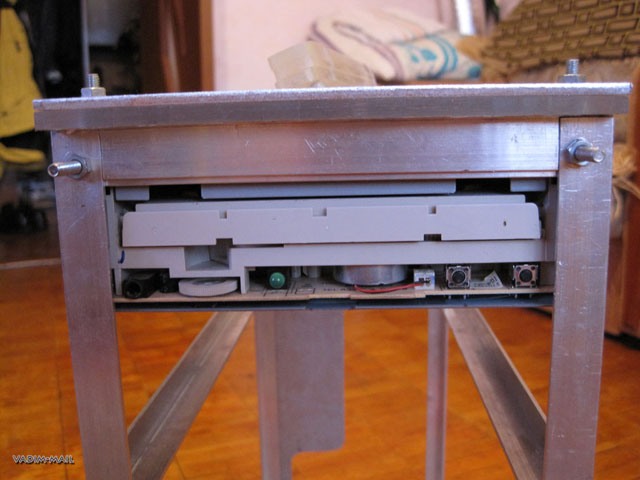

Заглушка для привода

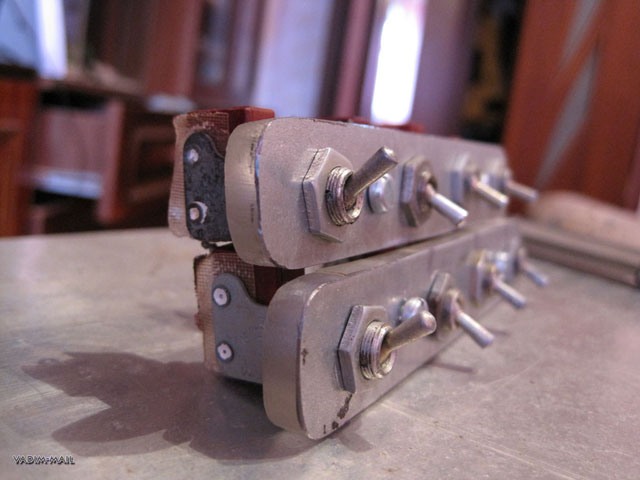

И 2 заглушки для тумблеров

Тумблеры я просто примерил, не обращаем внимание на то что они уродливо выглядят, позже я их приведу в божеский вид.
На этом пока все. Дальше по мере возможности буду продолжать проект и писать ворклог.

EQUILRA:

Mail 10 rus,
по поводу боковины,
рассмотри идею такого варианта:

Конечно идея хорошая, но представь стенку 35 на 45 толщиной 3мм. Это дремелем не возьмешь, а электролобзиком при моих условиях работы это будет очень трудно сделать. Я выбираю вариант который выбрал я, и обжалованию не подлежит
Кстати за все время я поставил боковушки, хотел на петли их посадить, но идею отбросил, закрепил на 4 винта +барашки.
Почти доделал блоухол, осталось совсем чуть чуть.
Заниматься моддингом и при это учится очень сложно, особенно переключаться с одного дела на другое, в итоге некачественный моддинг и плохая учеба Продолжаю свой проект.

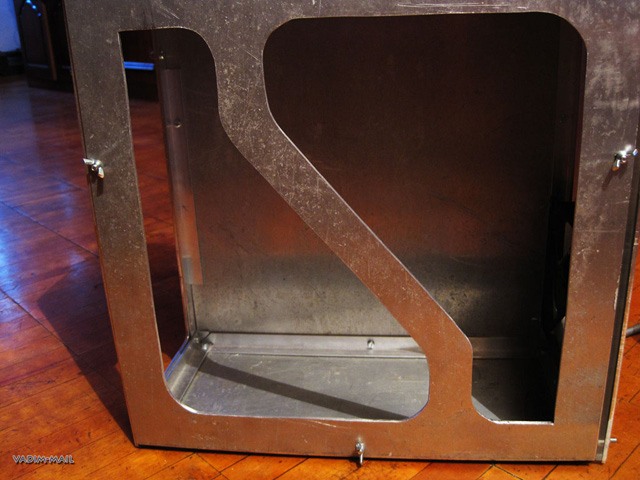

Сегодня я вырезал окошко

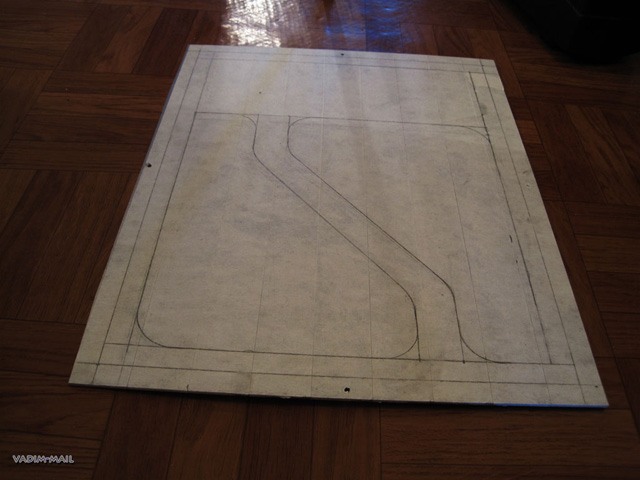

Наметил с помощью не хитрых инструментов очертание окошка

Вырезал первую часть.

Потом вторую

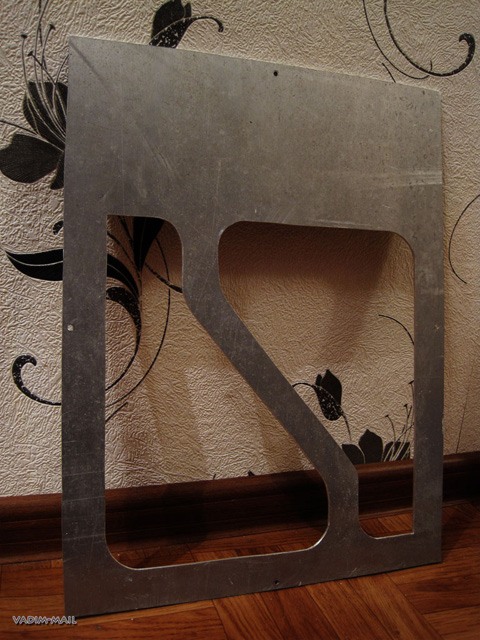

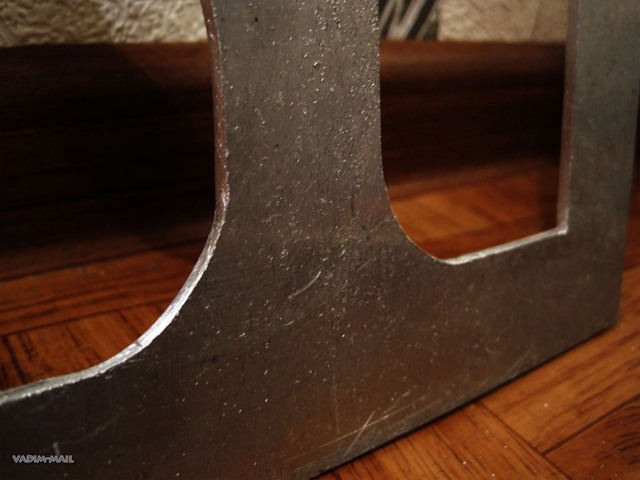

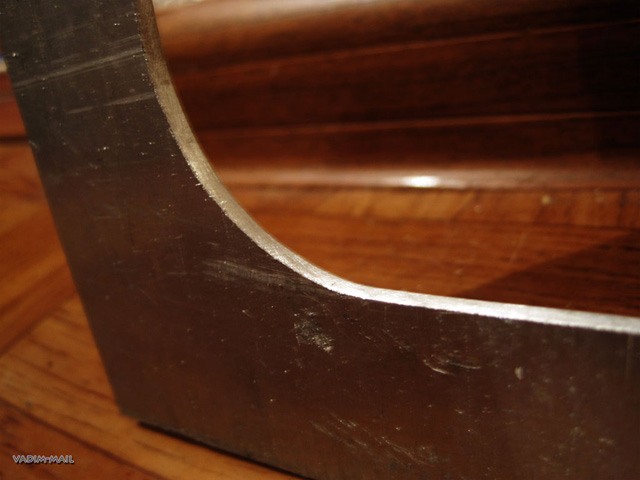

Обработал напильником и наждачной бумагой

Очень доволен результатом. А еще рад тому что не пришлось дружить с напильником больше часа, то есть вырезал аккуратно электролобзиком, раньше так не получалось, теперь научился.

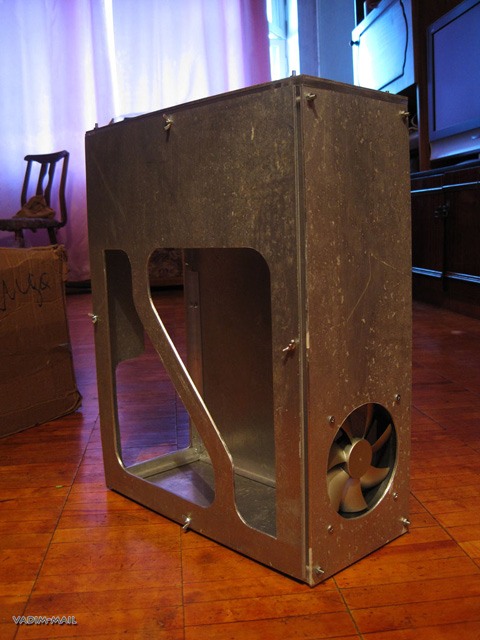

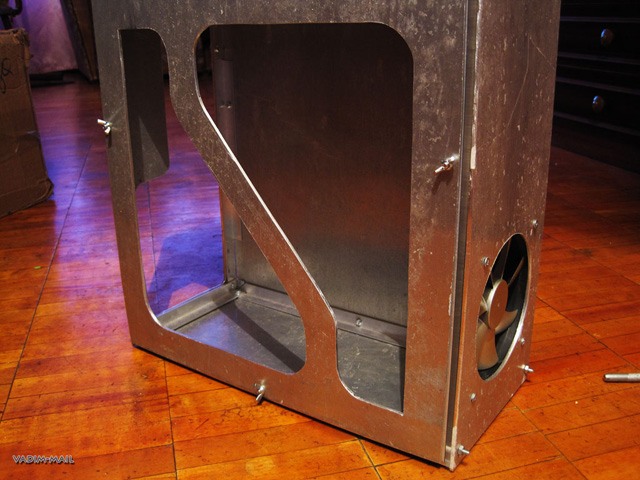

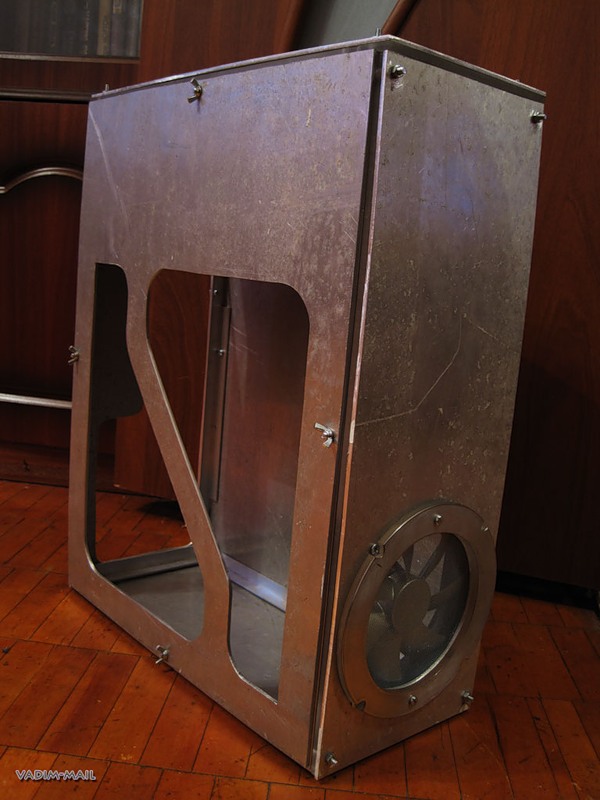

Прикрепил боковушки, держатся на 4 болтиках

Внутри лежит ободок для блоухола, но он еще не доделан, в следующий раз.

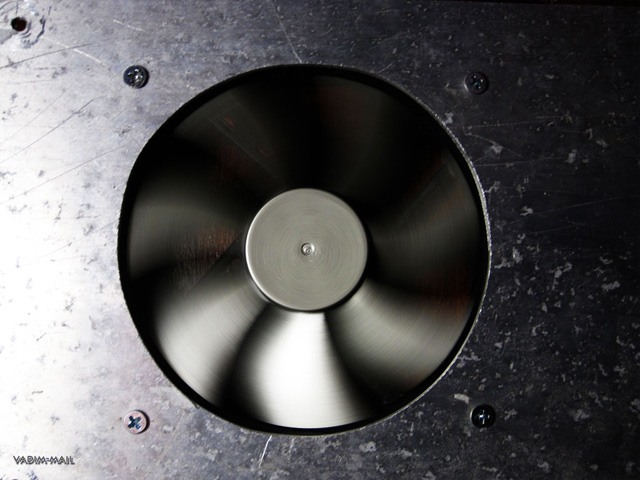

Вырезал отверстие под вентиль

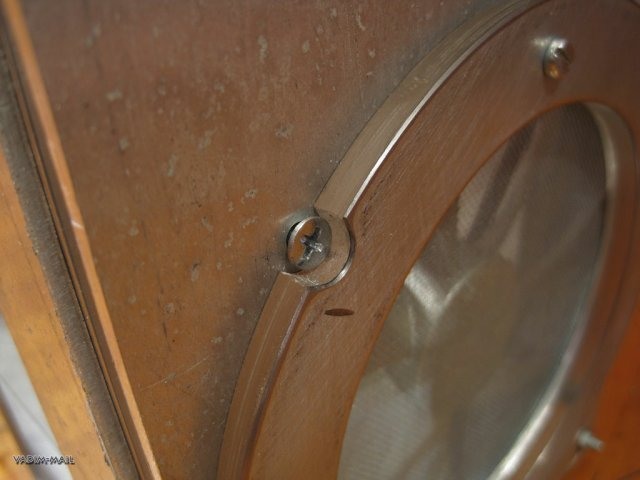

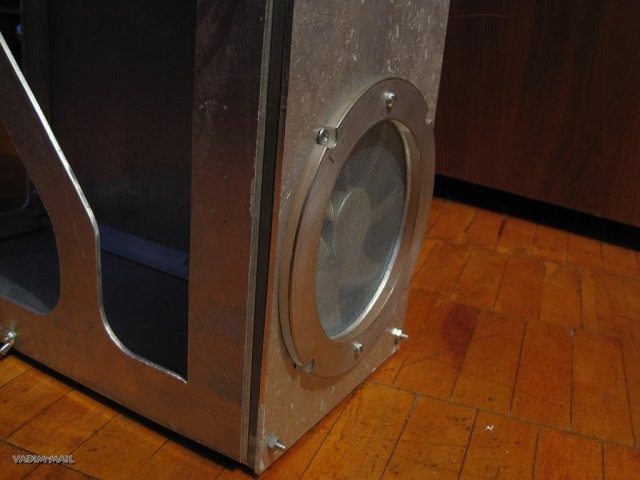

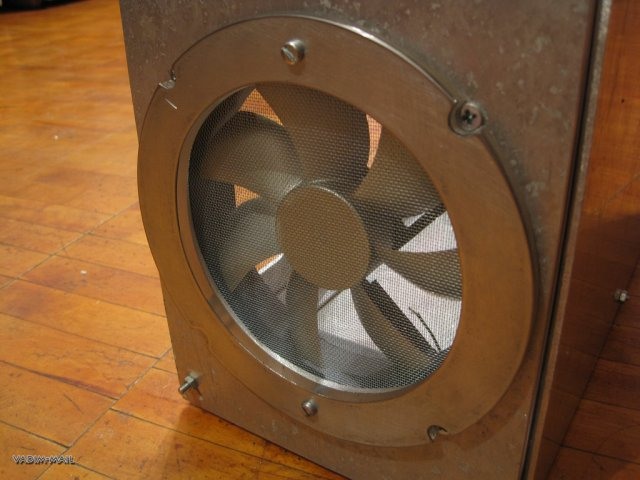

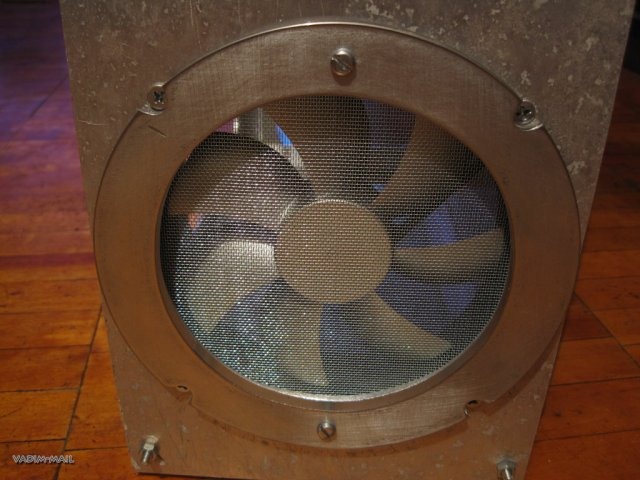

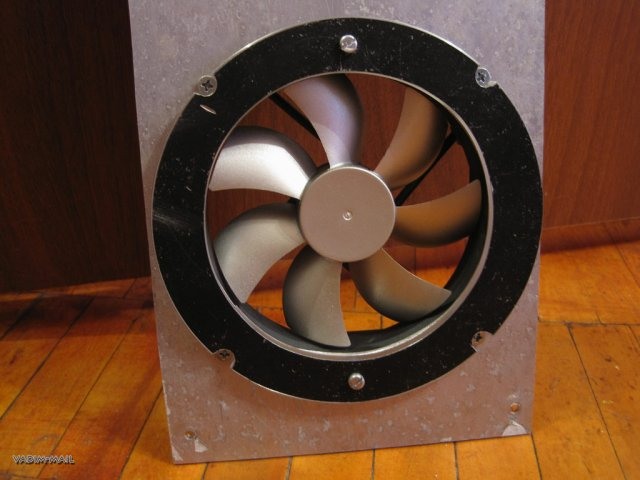

Скоро продолжу, а сейчас заслуженный отдых… Сегодня поработал над блоухолом

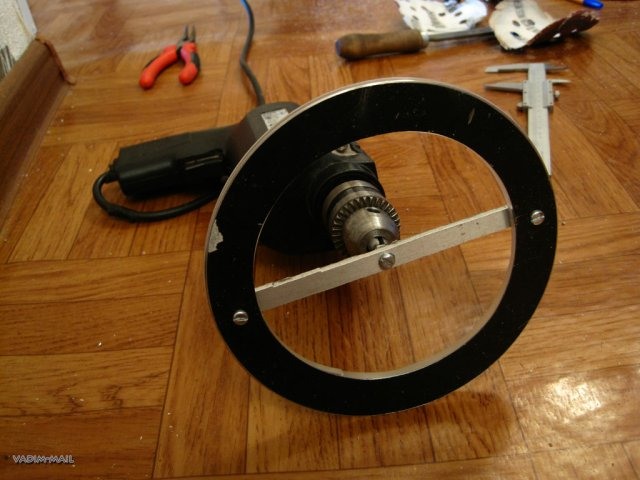

Блоухол состоит из оргстекла 5 мм и лист железа (когда окошка в первом корпусе резал осталось)
Вырезал при помощи элетролобзика что то похожее на круг.
