Король моддинга 2009 Кейс RFG

Author:Serg2912

Летом ставили мне пластиковые окна. Осталось немного ПВХ и прочей мутотени. К тому же старший сын пошел в школу в 1 класс, и системник под столом мешал ему правильно сидеть (осанка, правописание и т.п.) надо сказать, что стол письменный достался мне от родителей, так сказать, на приданое. И он уже нам служит верой и правдой более 10 лет. Он был и письменным, и пеленальным и стапелем для изготовления разных приблуд. И протчая… Короче, взгляд мой упал на секцию с 3-мя ящиками, что является опорой стола. выдвинул их, померял высоту полученного пространства. Получилось поболее высоты материнки АТХ-исполнения. Руки зачесались… в бой! взял профиль для подоконника, распилил.

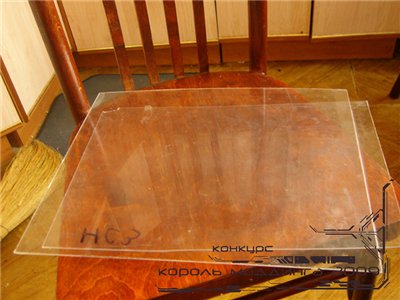

подарили мне немного оргстекла

потом купил клей для ПВХ, немецкий, Kosmofen. Воняет жутко, но только он из известных и применявшихся мной клеев клеит жесткий профиль ПВХ. кстати, этот клей бывает белый, прозрачный и светло-бежевого цвета. Далее. склеил раму для лицевой панели
дальше делаем верхнюю панель- два коробчатах профиля+прямоугольный кусок сендвича. Все соединяем малярной лентой
Поскольку рабочая "мамка " пашет непрерывно, была использована старая дохлая асусовская мама+первоночально-пустой короб от Блока питания. DVD был изначально покрашен в желтый глянец.От старого корпуса-место под крепеж "мамы"+железка под крепеж слотовых карт расширения. Не помню, как они называются, думаю вы поняли. Покрасили их тоже в желтый. В общем, результат раскроя и тестовая примеркаПри примерке расположения винчестеров, понял, что часть железа лишняя. его того… долой
в лицевую рамку корпуса монтирую USB-планку, режу передний лист стенки из оргстекла. И гравировка
Подсветка лицевой панели- 4-е красных светодиода. надо их вмонтировать. сделал по бокам четыре же отверстия, провод проводил так- взял нитку, к концу ее прилепил кусок пластилина, на другой конец нитки-провод, под действием силы тяжести нитка с грузом перемещается по коробу внутри рамки, там мы ее пинцетом извлекаем- и провода выведены!

Конечно, вы скажете-проще было провести провода до склейки рамы, но, тем не менее, такой способ оправдал себя по скорости. а при клейке рамы ничто не мешало. Так что способ для меня лично себя оправдал. Провода вывел снизу, а над USB-планкой расположил токоограничивающий резистор схемы.запаял, диоды утопил. ключ на старт… Красота…

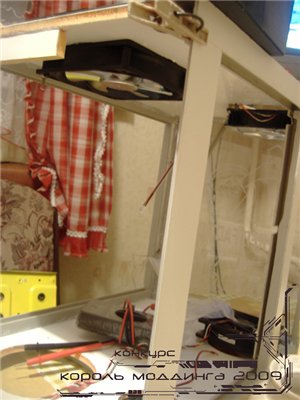

опять тестовая примерка. уже с корзиной под винты (она будет состоять из двух разных корзин от старых корпусов
т.е.
Приклеиваю заднюю стойку
еще фото, с тестовой примеркой листа оргстекла
Ответственный момент- подготовка к гравировке бокового листа-стенки
взял сетку от стандартного колодца. будет решеткой для верхнего малого корпусного вентилятора

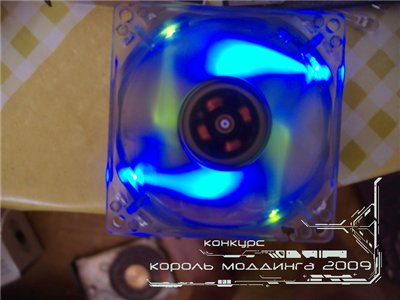

сам вентилятор. два синих+два зеленых светодиода.Красота!
сам вентилятор. два синих+два зеленых светодиода.Красота!
и еще
сетка подоспела (резка, краска).
выводим провода от кнопки EJECT. правда, один из них оказался "общим", а посему ненужным.
выводим провода от кнопки EJECT. правда, один из них оказался "общим", а посему ненужным.
это я стойку шлифую.. Все-таки, какая прелесть, эти 5.25-дюймовые харды!!!

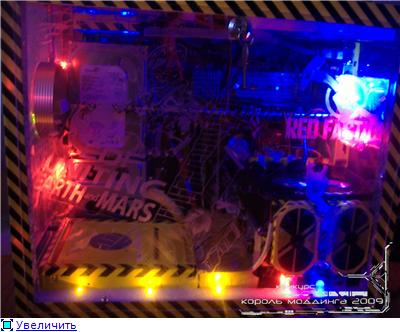

гравировка боковой стенки, левой если смотреть на корпус

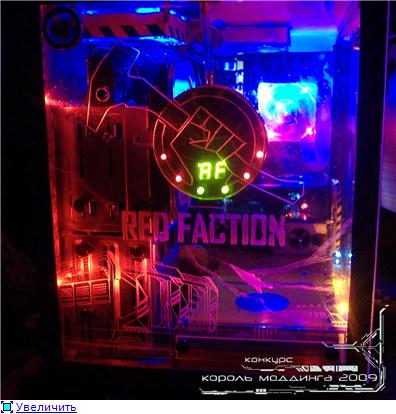

тестовая подсветка ее

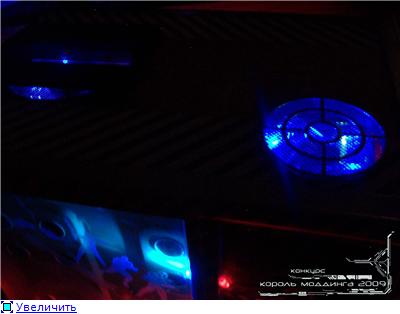

вентилятор (верхний, для HDD) в темноте

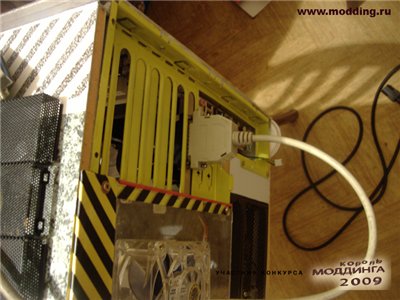

дошел черед до задней стенки. как крепить? на помощь идет, конечно же, шестигранник!
а вот мы его в стоечку!
и стеночка-с вентилятором
Пришла пора делать что-то с пультом управления.
В интернет-магазине нашел такое чудо из RFG-Red faction Guerilla-Heavy Walker-типа, Ходок, но тяжелый (там есть еще легкий, но в контексте не важно).Вот он.

Картинку-в Corel Draw, верстаем и печатаем чертежи.

Покрасовавшись на них, отложим пока в сторонудале идет полное украшательство корпуса
решетку 120-мм вентилятора сделал из 3-х 5.25-заглушек сеточных. склепал меж собой.
вид сверху
фейс
левая боковая сторона

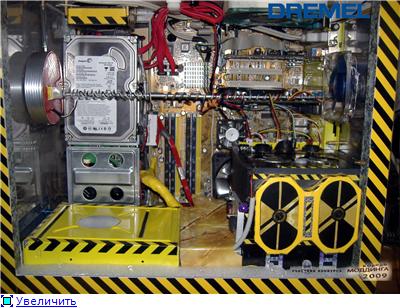

а это пока внутри
цепляем кабель Centroniks, что гож для LPT-аппаратуры-это будет соединитель пульта. чтобы никого не вводить заблуждение, разъем LPT не подключен к матери, это отдельная конструкция, потр LPT мамы сам по себе

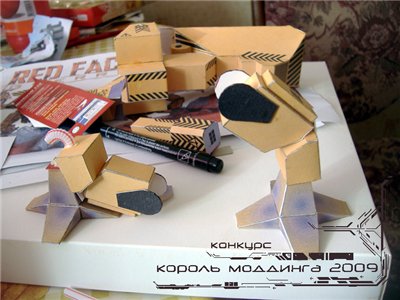

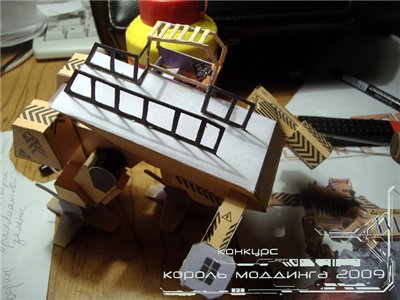

Собираем Heavy Walker'а


Он пришел!

Дети его чуть не уперли! Типа, поиграть! разъем
. Здесь будет выведено кнопки питания, eject, управление реобасами, подсветкой корпуса, кнопочное управление громкостьюДолго чесал репу, где взять кнопку на Power и Eject. а они были под носом- на клавиатуре кнопки дополнительные-Power,Sleep… растачиваем, насаживаем на стандартный нефиксируемый выключатель. кнопка одна есть!
делаю сам пульт. Валялась у меня "мамка" от старенького HP DJ 600. На ней есть LPT-порт-то, что нужно. Обставляем ее 4-мя 5.25-заглушками-передняя-задняя-пластик, боковые-металл-для матерости
ручки- три конденсатора

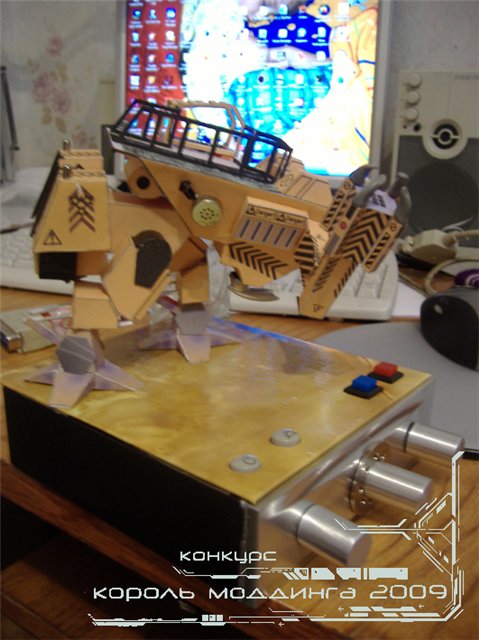

Продолжение. установил аппарат на постамент
теперь к винтам. их будет 4 штуки, ставить буду таким вот образом

Готовый блок с винтами
тестовая примерка винтов
тестовая примерка винтов
вид немного спереди

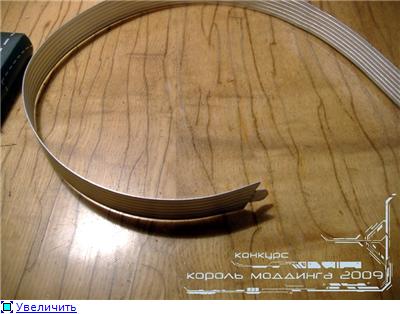

для подключения DVD взял 80-жильный кабель, маленькую секцию с разъемом удалил. Кабель разорвал.
Поскольку привод нашодится по уровню глубже лицевой панели, сделал так-взял накладку от 5,25''-заглушки, к ней приделал куски прозрачных трубок (изъяты из обычных шариковых ручек. И прилажено, соответственно, все это к лицевой панели трея.
Очередная примерка

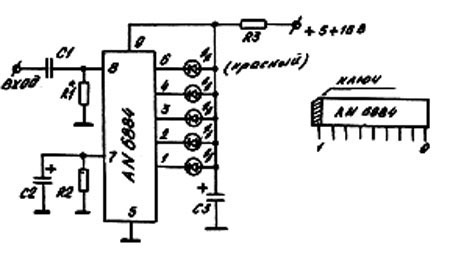

Делаем индикатор загрузки жесткого диска на AN6884


И штангу для поддержки его в вертикальном состоянии (кусок авторучки плюс два шестигранника
Здесь www.project857.narod.ru/
Нашел статью по мониторингу температуры. Ноги в руки и побежал смотреть, где продается автотермометр.

Купил, разобрал. Действительно, 2 термодатчика-выносной на шнуре и внутренний. Оба вывожу на разъем LPT-пульта, в системнике один подключаю к верхней панели корпуса.

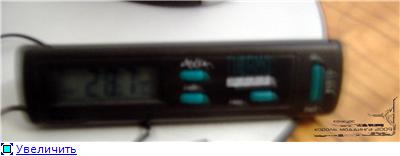

Второй втыкаю в радиатор процессора.Сам термометр

на двухсторонний скотч и на пульт сверху.

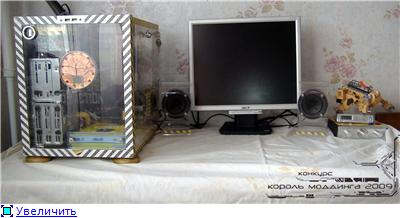

Общие фото

общий вид
Нет, не слепит. Вообще системник стоит в столе, справа, внизу. Да и как я писал, подсветка регулируется (в смысле яркость). а про аквариум- хочу внутри разместить макет вот такого чуда.

и фигурку главного героя
.
Сделать внутри что-то диорамы.ведь на DVD-шнике есть место, а летательный аппарат можно как-то сбоку вверху прицепить, чтобы не мешал вентиляции. Просто счас сын попросил сделать такое
. ВЕртолет из Аватара. сами понимаете, отказать нельзя… да и самому интересновчера вечером по-быстрому набросал принципиальную схему блока управления, соединенного кабелем Centroniks с системным блоком. Попросьбе трудящихся.. С наступающим праздником и выходными, парни!

Вот схема

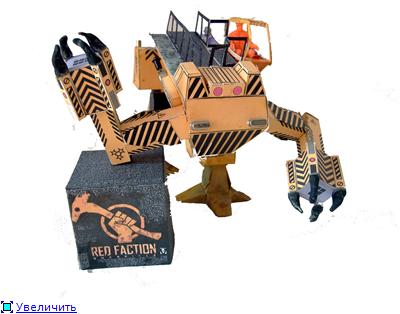

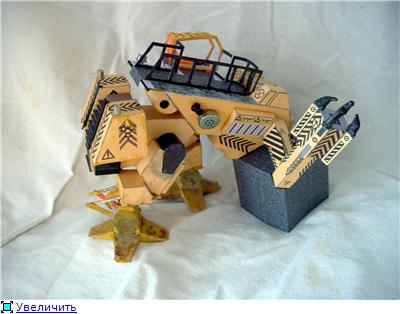

Доработал Heavy Walker-покраска, тонировка и т.п.



Скорее, отсюда.
или
и из впечатлений из игры.
