Король моддинга 2009 проект Black Edition
Author:lekster
Ну вот и у меня появилось время для написания ворклога :)Летом я выкладывал фото этого корпуса в галерею, но об участии в конкурсе даже не думал. Сейчас корпус немного изменился.
Ну начнем
вот такой эскиз, рисую не очень

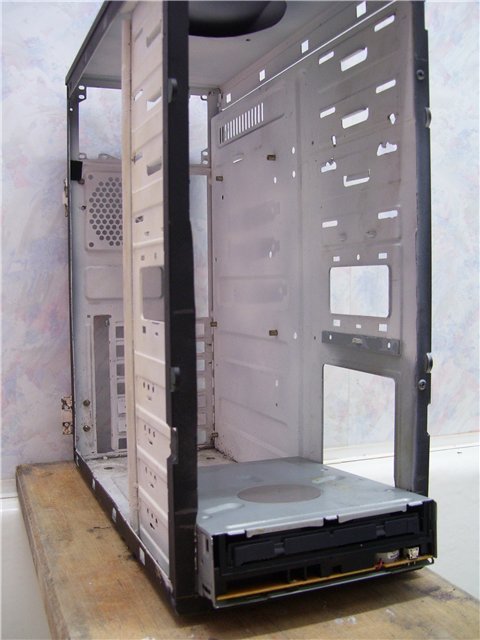

В корпусе, по причинам шумности была установлена СВО, от корпусных вентилятиров я решил отказаться и поэтому корпус был сделан максимально просторным. Резак поставлен на дно корпуса и полностью отрезан отсек 5.25
вы спросите, куда я буду девать винты — сделаю внешнюю карзину для HDD подходящую по дизайну к корпусу (но об этом позже) СВО тоже будет внешней.
теперь пришло время рассказать о создании боковых стенок корпуса (фоток мало так что буду обьяснять )

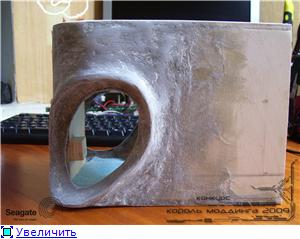

сначала, я сделал формы расширителей из пенопласта
в авто магазине были куплены "жабры" и воздухозаборник
далее обтянул пенопласт двумя слоями капрона аКа голготки и покрыл эпоксидкой, кстати получилось ни чуть не хуже стеклоткани.

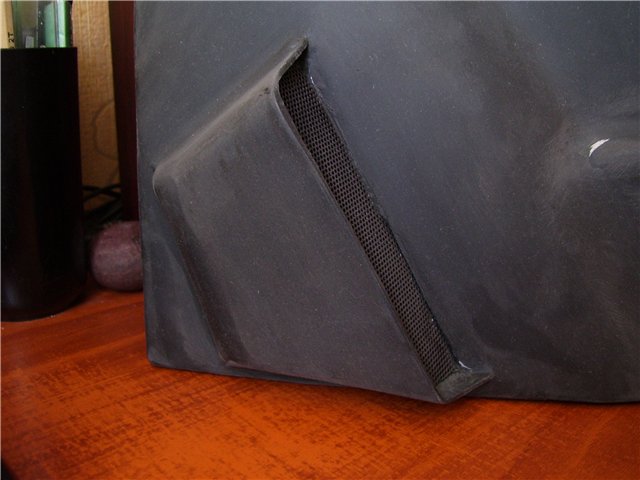

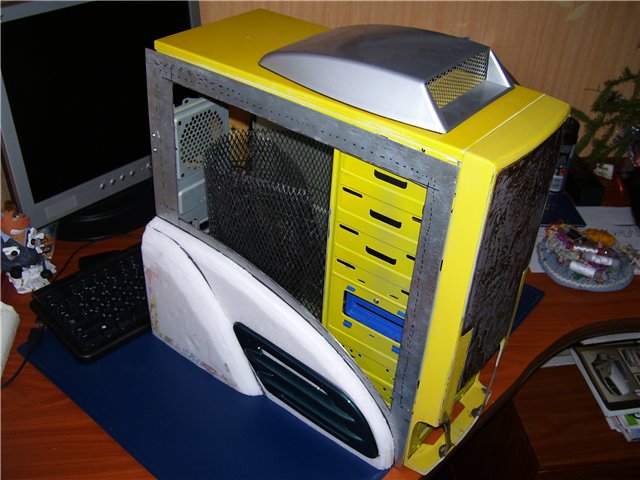

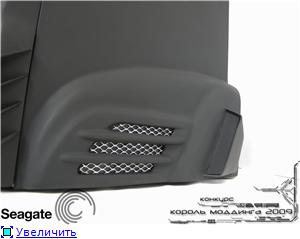

далее, приклеиваем расширители к боковым стенкам, а жабры к расширителям, еще я сделал маленькие воздухозаборники из обычного оргстекла
потом все шпаклюется, шкурится, грунтуется, появляются мелкие косяки, опять шпаклюется и так до достижения ровной поверхности
Все, боковые стенки готовы.
Продолжение следует… восстановил с помощью photoshop примерный вид корпуса до переделки
напишите пожалуйста, если кто нибудь знает, что это за модель.
вечером будет описание передней панели.Пердняя панель тоже изгатавливалась из стеклоткани. Сначала полностью были закрыты заглушки
затем из пластилина был вылеплен макет нижней части панели и залит гипсом для создания матрицы.

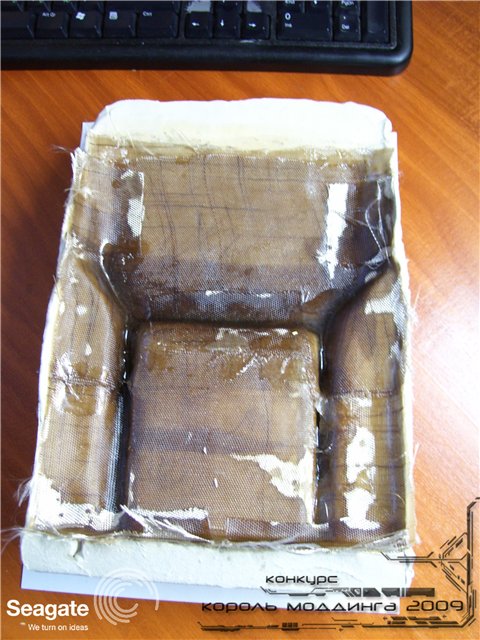

Затем макет из матрицы достается, в нее укладывается стеклоткань. стеклоткань промазывается эпоксидкой.

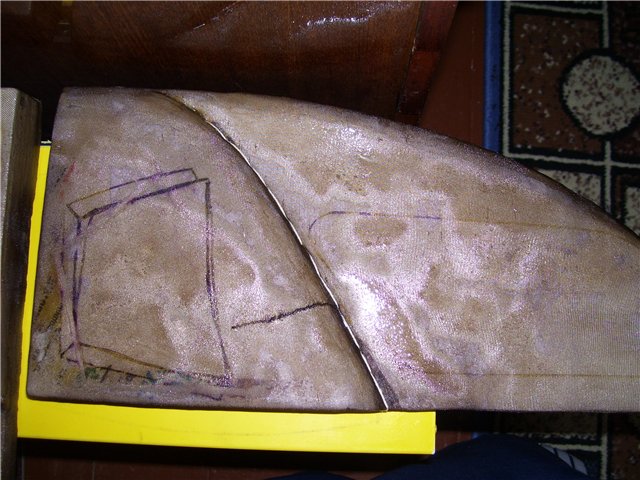

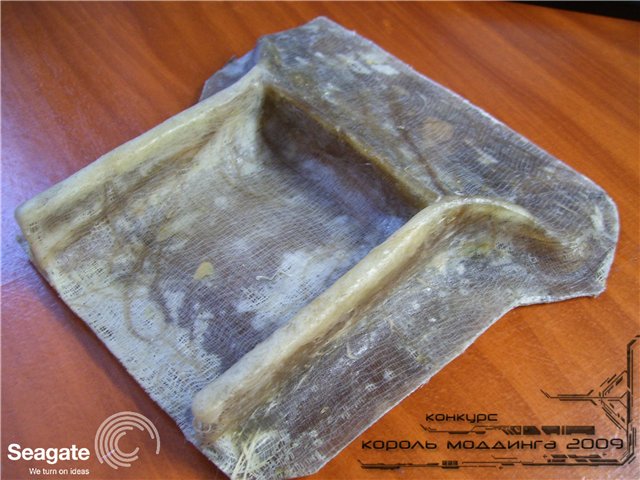

получается примерно так,
примерно, потому что это первый результат-второй был сделан немного изогнутым для лучшего прилегания к основной части панели.

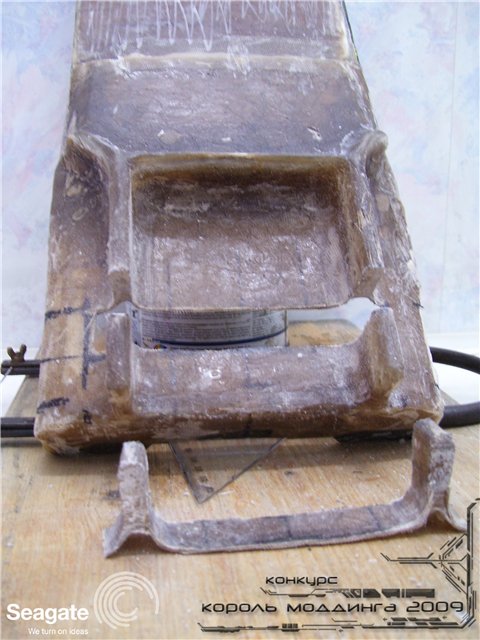

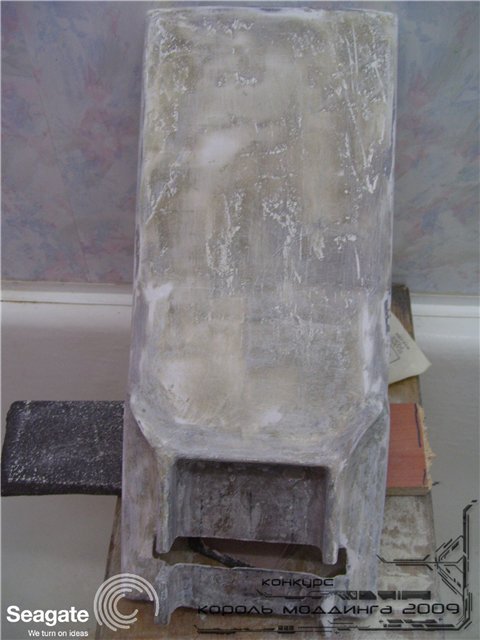

Соединяем эпоксидкой обе части панели.

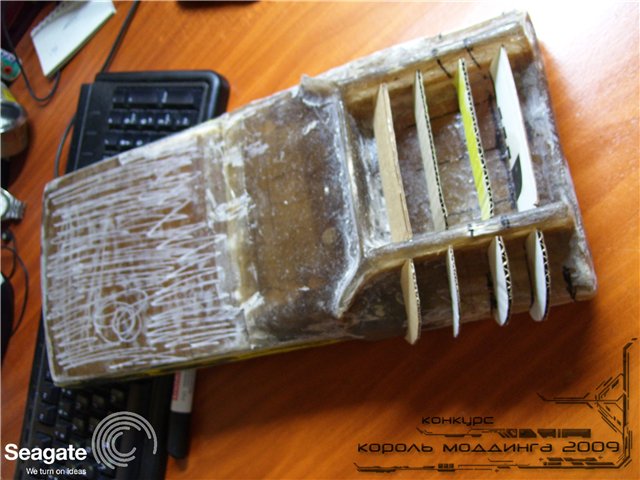

Делаем макеты ребер (для лучшей подгонки) из картона

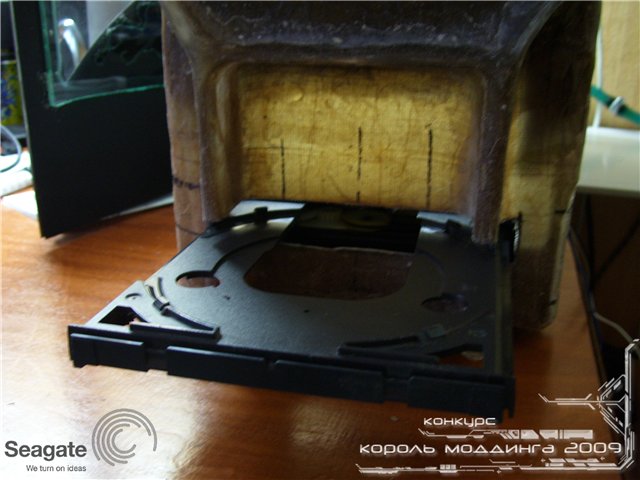

Т. к. привод перенесен вниз делаем отверстие с фальш-панелью для салазок
Дальше известная схема — шпаклюем, шкурим, грунтуем

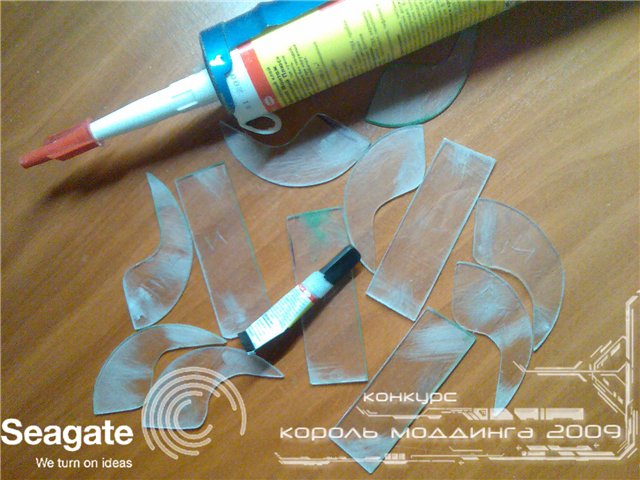

По подготовленным макетам вырезаем ребра из оргстекла и приклеиваем к панели

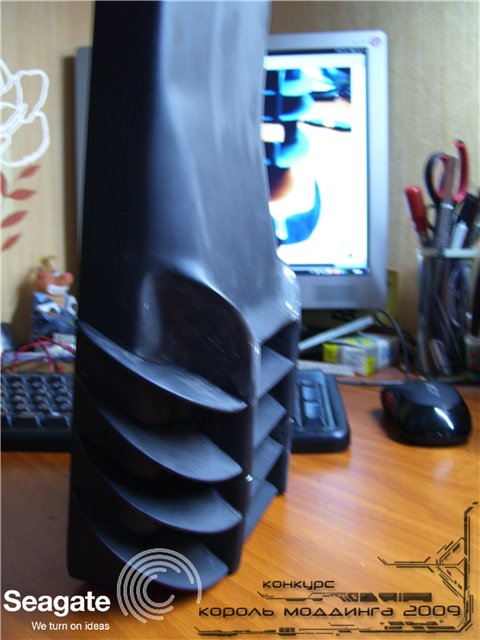

грунтуем

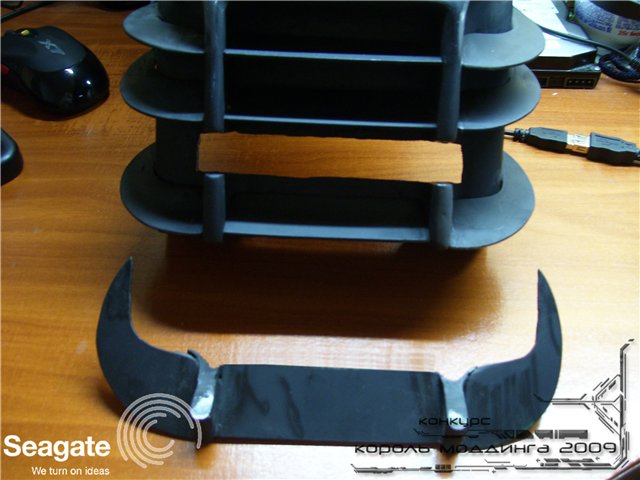

также приделываем ребра к фальш-панели

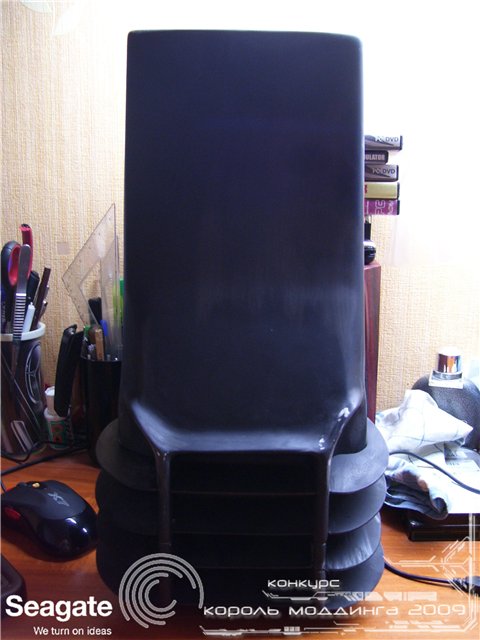

Все, панель готова, осталось покрасить весь корпус в ЧЕРНЫЙ МАТОВЫЙ цвет, потому, что глянец по моему мнению здесь не подойдет.Думаю над дизайном внешней карзины HDD
пока есть два варианта:
первый — сделать по бокам воздухозаборники наподобие корпуса Raidmax ninja
для него у меня уже почти готов макет
второй вариант — пока только на бумаге, но его проще реализовать ( хотя дело не в этом)
Подскажите что лучше, и я начну делать вот такие ватеры
крепление
тестовый запуск (сначала только проц)
Потом поставил ватер на видео
Покрасил все внутри белой матовой краской (перекрасил)
Не удержался и поставил на время железо, жаль только БП испортит весь вид проводами
результат работы СВО (2х120 вентилятора, радиатор печки от ВАЗ и аквариумная помпа ок.250 л/ч)
температура после просмотра 2х часового фильма: проц 41; видео 44
после нескольких часов игр (stalker,NFS shift, risen) проц 44-45; видео 52-55.
температура воды около 32гр
Думаю, для самодельной не плоховот фото — одна пластинка покрыта оловом, а вторая пошкурена и
выровнена
Всем привет! Сегодня залил гипсом макеты жабер для корзины, выложил получившиеся формы стеклотканью и залил эпоксидкой — результат только завтра
Вот только не знаю как быть с охлаждением винтов:
ставить в корзину 1 вентилятор придется по-любому, а вот нужно-ли лепить какие нибудь радиаторы на винты и будет ли от них какой-то эффект? Nik_wolf,
1.инструмент, ммм...., иногда простой щепкой намазываю и в перчатках разглаживаю, иногда щепкой расколоченной вдоль по волокнам(типа кисточки получается)
2.в данной детали 2, местами 3 слоя стеклоткани, но в изгибах сначала уложена стеклоткань разделенная на волокна.

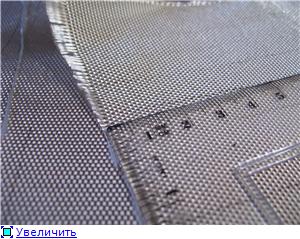

3. я в видах стеклоткани не разбираюсь, вот я сфоткал если нужно:
(Sic)_maggoT, вот я и не знаю, сейчас вроде стоит на 2 винта 1 вентилятор, подключенный на 7V, в простой работе (инет, office) температура 30гр. в играх не мерял Есть вопрос пытаюсь избавляться от вентиляторов, скажите хватит-ли таких радиков для пассивного охлаждения памяти видюшки (8800gt)
или нужно поставить 120ку для продува корпуса, просто сейчас вентилятор в компе только один — в БП, и шумит зараза Доброго времени всем.
Продолжаю делать корзину.
Сделал направляющие для трех hdd, т.к. циркулярной пилы нет, получилось не очень ровно, но все-равно корпус будет неразборным и их не будет видно
сделал "шумоизоляцию" и уже сверху прикрутил направлящие.
Примерка. Винт вставляется без проблем, но не болтается в отсеке как…, благодаря подложке для ламината.
здесь будет вентилятор.
в проемы будут установлены "жабры" из стекловолокна, вот только получились они не очень, придется много ровнять шпаклевкой Продолжим…
кое-как прикрепил эти жабры, мебельный степлер не в силах пробиль стеклоткань, пришлось сначала сверлить отверстия под скрепки
как я уже говорил детальки получились не айс.
Выпилил отверстия для забора воздуха. Нанес первый слой шпаклевки со стекловолокном, кстати — очень крепкая вещь.
вчера залил 2 одинаковые фотки, вот фото примерки
Теперь нужно все ровнять, но уже обычной автошпаклевкой (без волокна)Всем доброго времени суток!
Что-то топик заглох :)

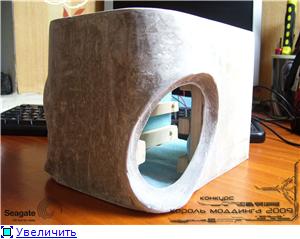

Я уже доделываю корзину. Загрунтовал, убрал мелкие недочеты, вставил сетку, завтра постараюсь покрасить
приложил винчестер для оценки габаритов
также из нержавейки изготовлены пластинки в виде ребер,
пластинки отшлифованы в одном направлении

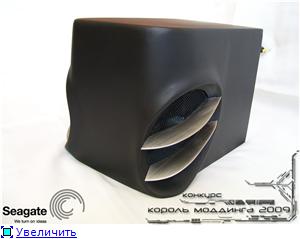

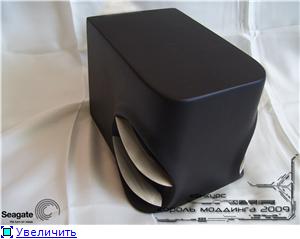

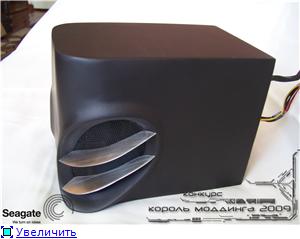

Сначала пробовал полировать, но они "исчезли" на черном фоне т.е. из-за отражения они сливаются с черным корпусом Ну вот и готова корзина, винты чувствуют себя прекрасно, температура не выше 34гр. и это с одним 80мм вентилятором на 5 вольт

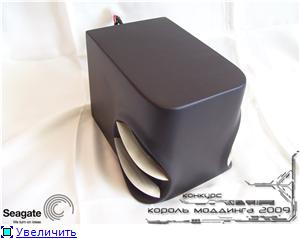

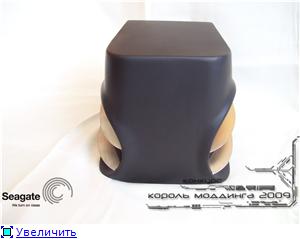

Вот несколько фото. Фотки еще не финальные, финальные будут чуть позже (на другую камеру)
ну как? Заканчиваю ворклог.
Переднюю панель ничем перегружать не стал, только сделал кнопку 3 в одном (Power, reset и вынес на нее кнопку DVD )

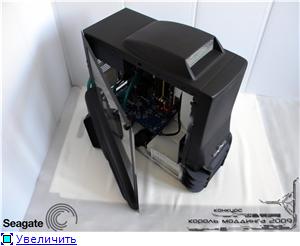

Боковая стенка (та в которой окно) закреплена на мебельные петли и открывается как дверь.
Поставил неонку синего цвета.

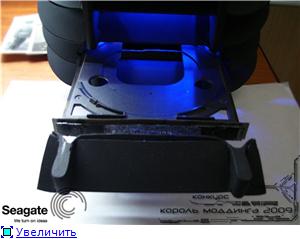

Вот как открывается привод:

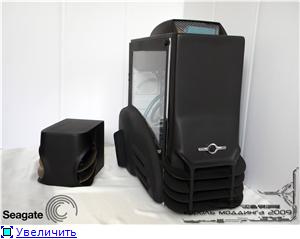

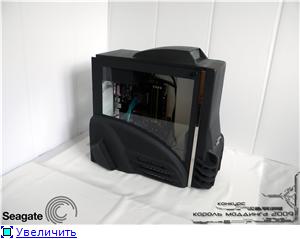

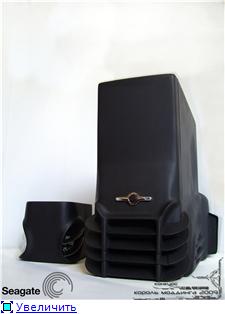

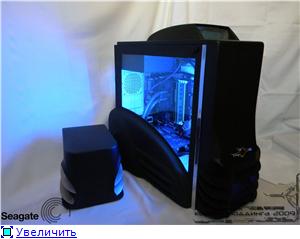

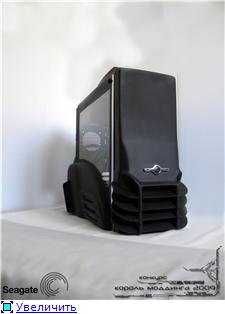

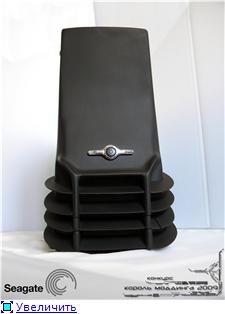

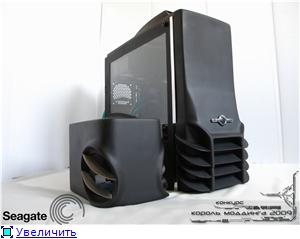

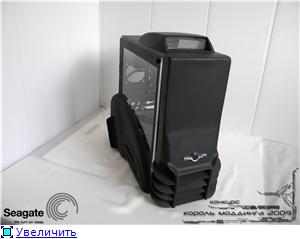

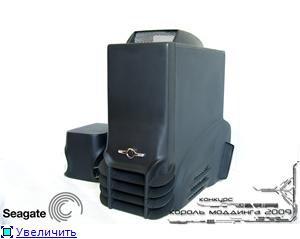

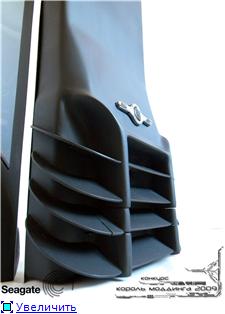

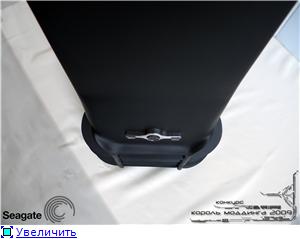

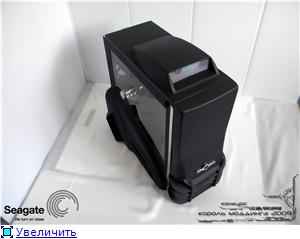

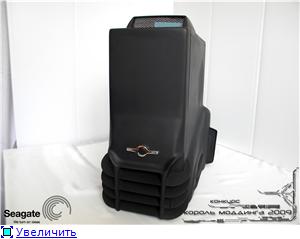

ФИНАЛЬНЫЕ ФОТКИ
Качество фоток не очень, поэтому если будут вопросы — задавайте.
Жду конструктивной критики и советов
