КМ 2009 - Блок питания Red
Author:BlackJack
Ну что ж, пришло время и мне взяться за что-нибудь побольше…Под руку попался блок питания 450 Вт. Не буду говорить производиеля, ибо это не столь важно… Скажу лишь, что БП не высшего качества…
А так как одна картинка лучше тысячи слов, то вот:

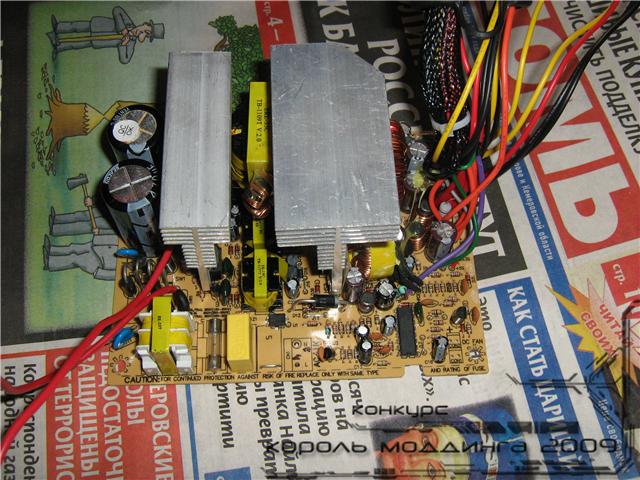

БП…

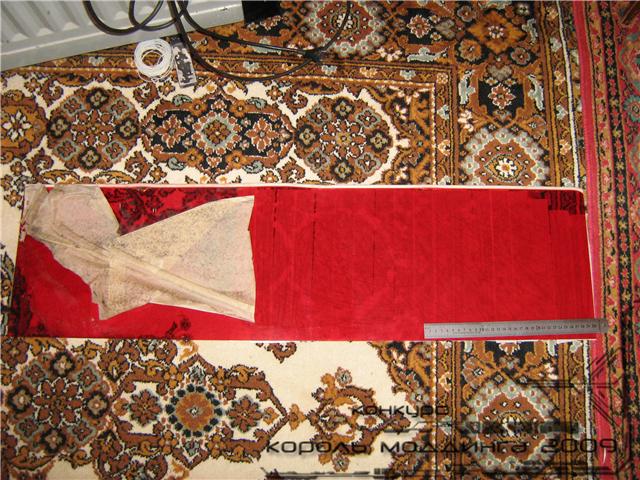

Красное оргстекло, купленное для этих целей…

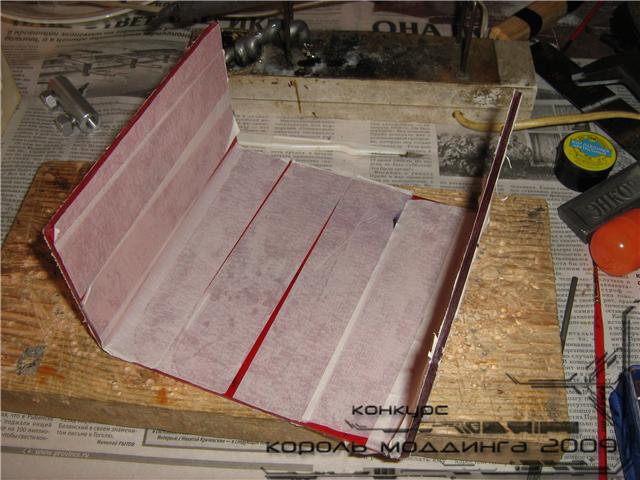

Вырезал, согнул, оклеил, дабы не поцарапать…
Короб получается из двух заготовок в форме буквы "П", стянутых винтами…

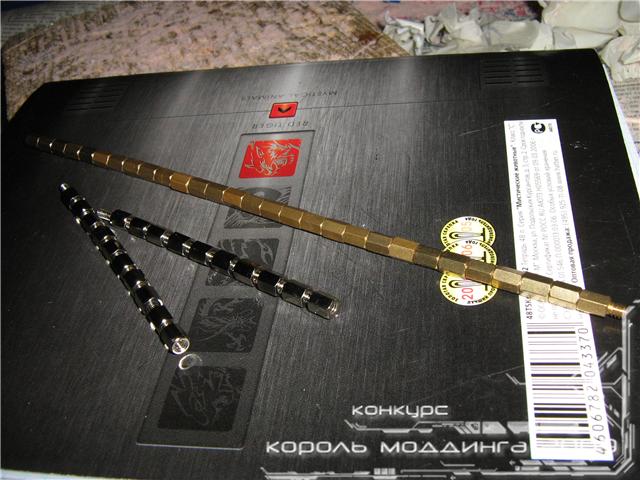

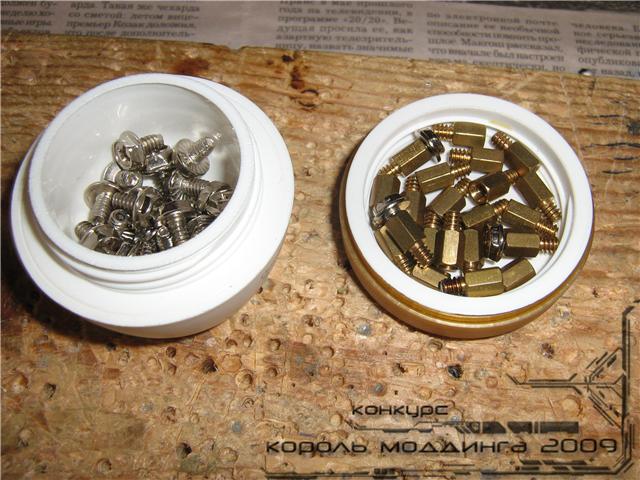

Стойки… З.Ы.Где то на форуме проскакивало об их дефицитности…
Они же в комплекте с винтами…

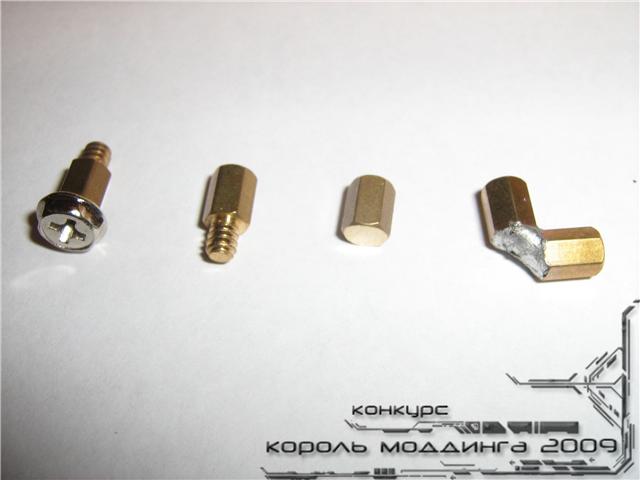

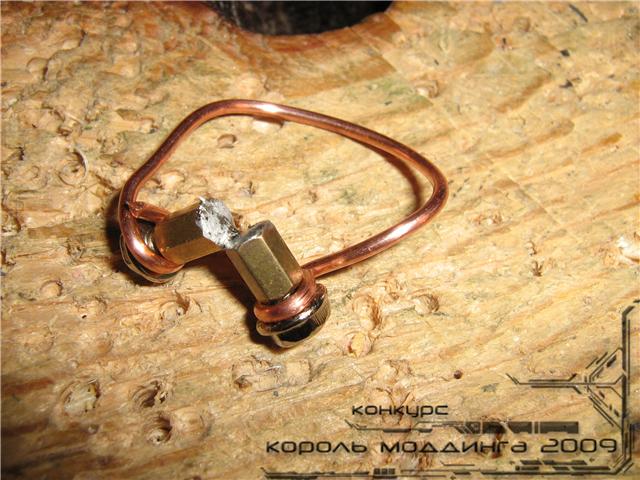

Далее делаем из них такие штучки… Думаю ясно без слов…

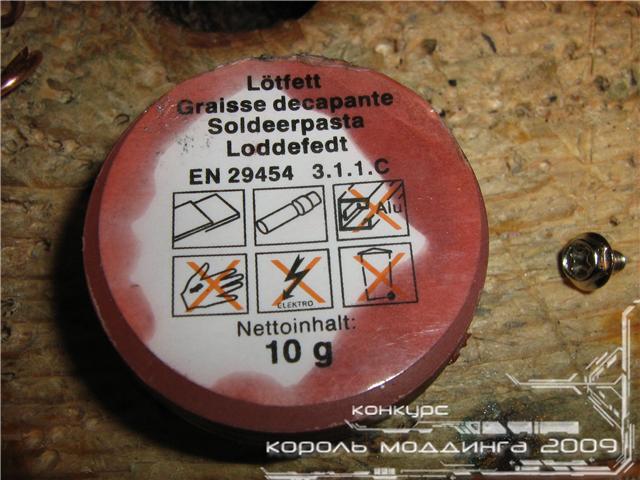

Отличный флюс буржуйского происхождения…
Нехитрое приспособление для получения 90 градусов…
Вуаля…

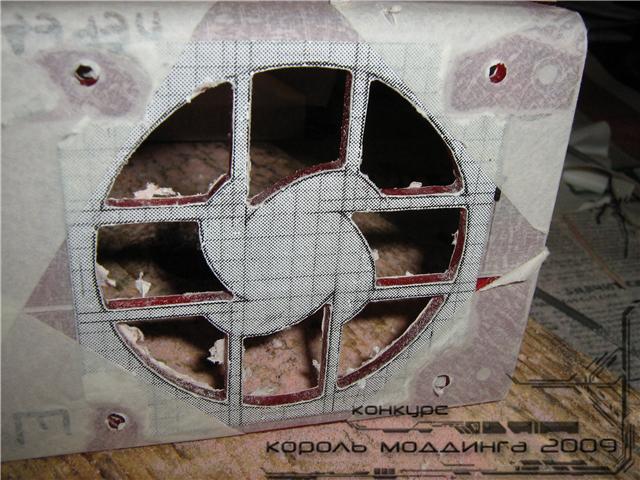

Собственно дальше…Рисуем эскиз, сканируем, печатаем, клеим…

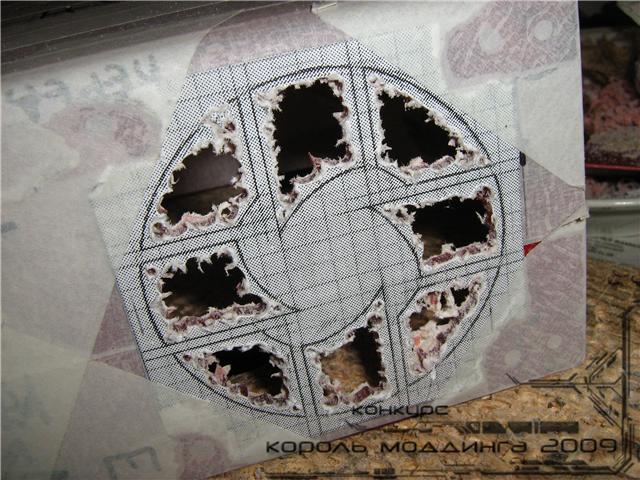

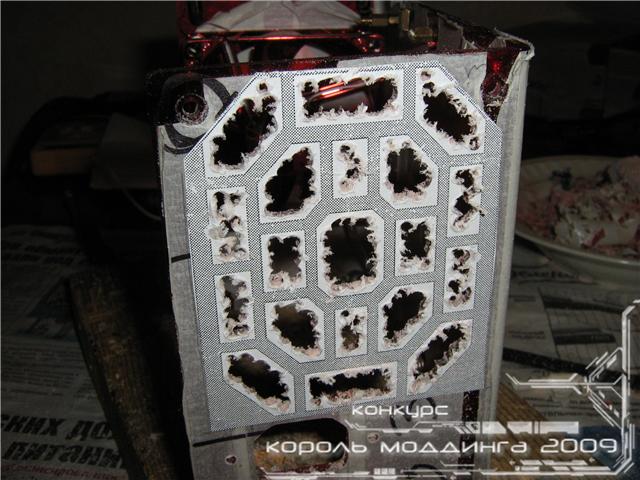

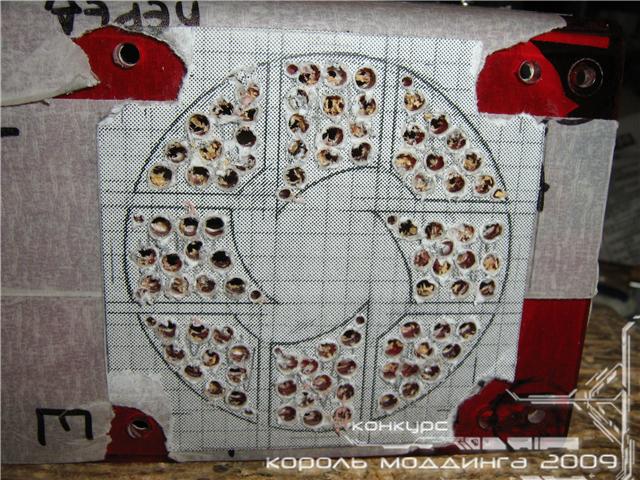

Дырявим…

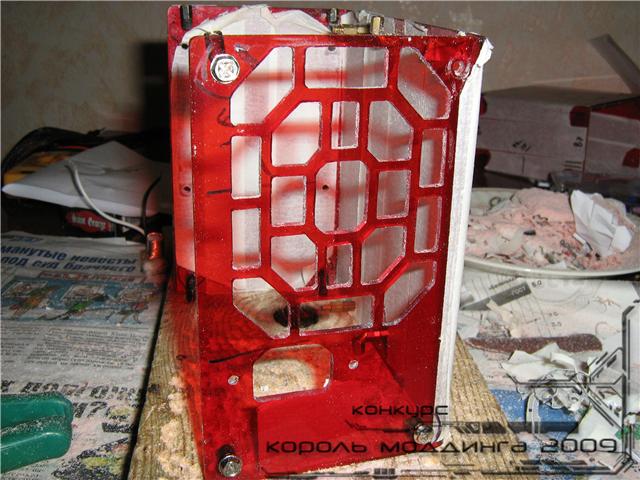

Кромсаем…
В принципе встроенный гриль готов…
В комплекте с 80-кой…

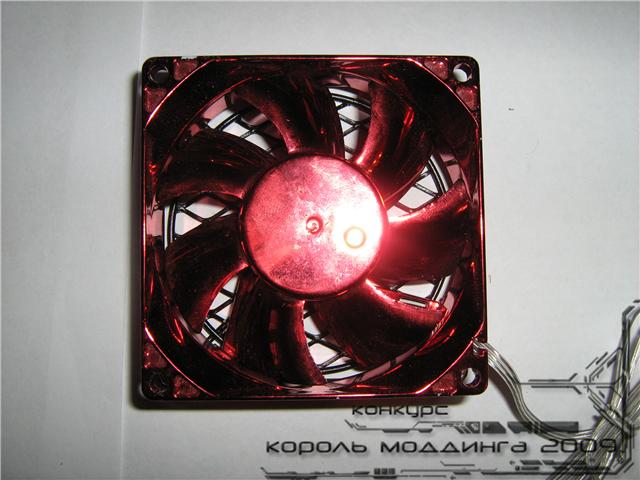

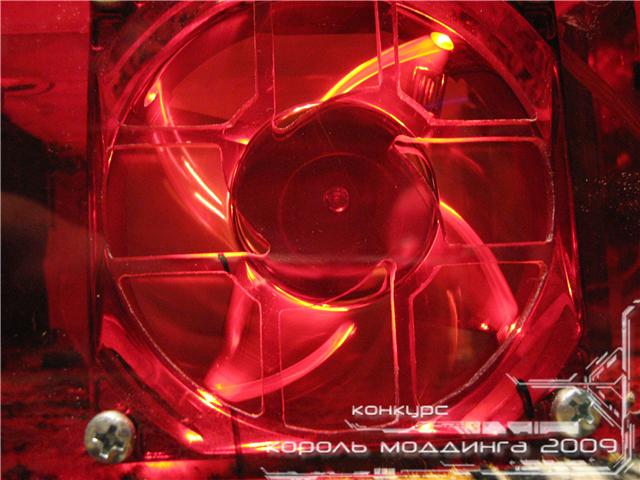

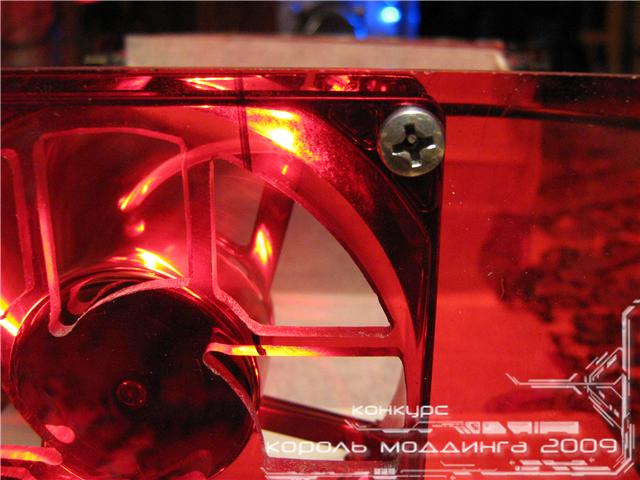

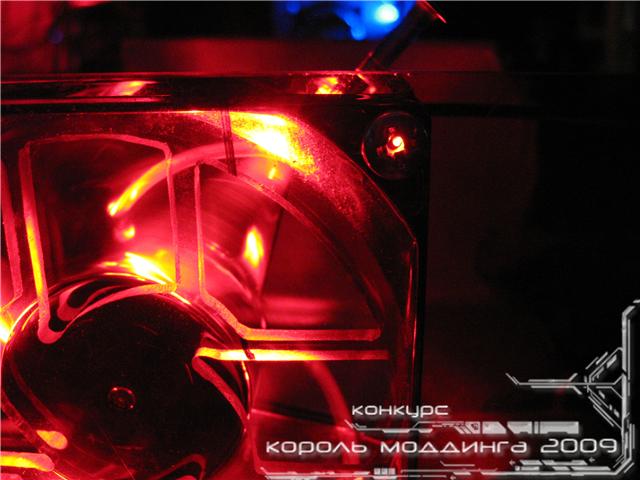

Анодированный вентиль с подсветкой…
Завалялось у меня 1,5 метра оптоволокна от могучего светильника под названием "Звездное небо" или что-то в этом духе… Самое время пустить в ход…

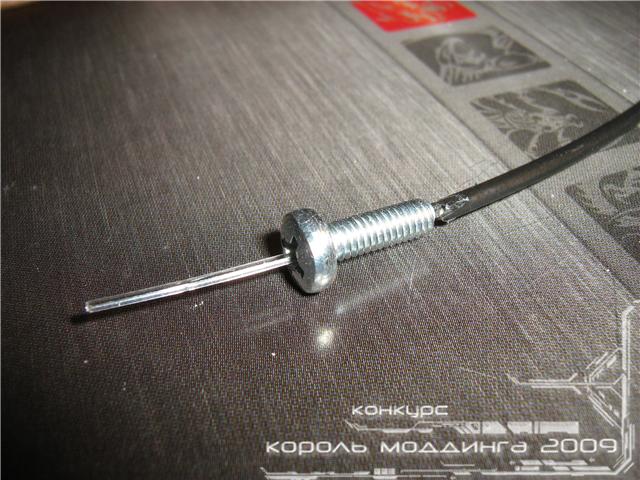

Винт М3 с просверленным отверстием вдоль оси…
Вот же оно…

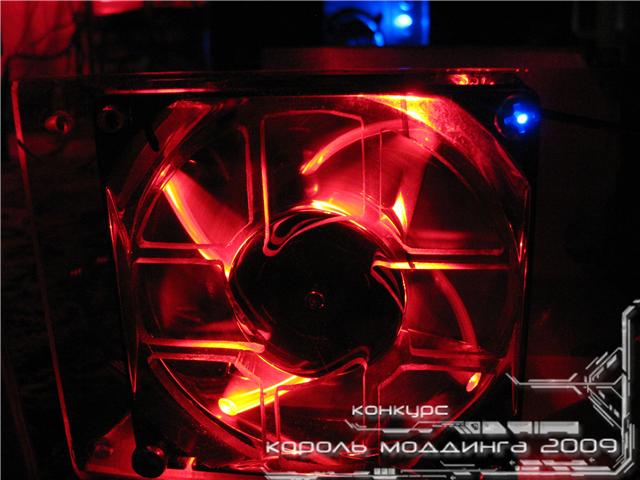

Так с подсветкой… З.Ы. Подсветка винта — 1,5 метра оптоволокна, прислоненного к боковой стороне штатного светодиода вентилятора…
Итак, далее…Без водсветки винта…
В темноте…
Альтернативная синяя подсветка…

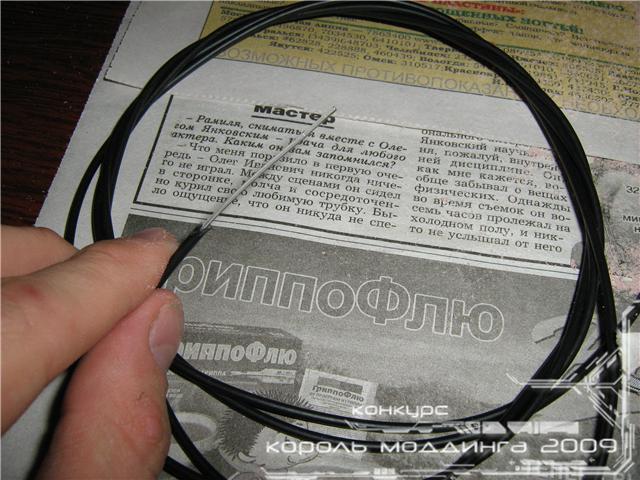

На этом пока все… Ждите ответа в следующей серии..GizmO, нихромовая проволока, натянутая в 2-х мм ниже поверхности оргстекла… Ну и трансформатор от выжигателя/гравера…
Прогреваем, гнем, фиксируем, студим… Пара экспериментов со временем/температурой и готово… Нужно поймать момент, когда стекло прогреется, но не будет пузырьков от перегрева…
Фотки…
ai_, проволока эта еще с советских времен… Бухточка есть метров *нцать… А вообще да, в паяльниках, фенах, тенах и прочей обогревательной электроерунде есть такая…

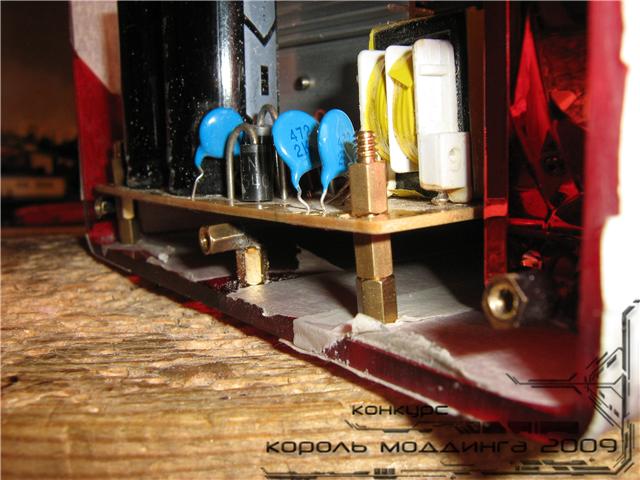

Просверлил, прикинул, как оно будет на стойках…

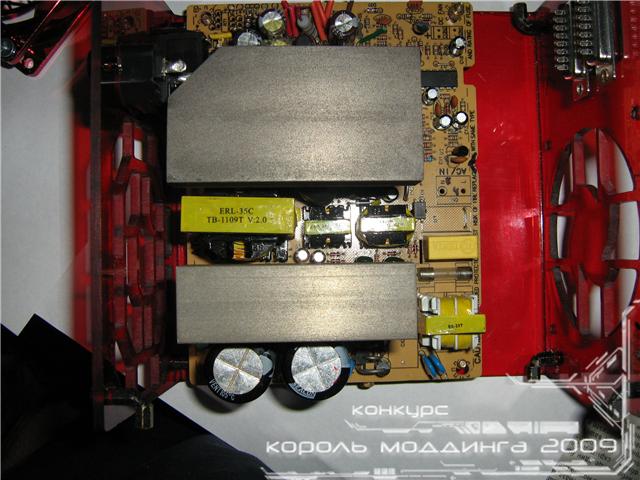

В общем компоновка такая — плата перевернута на 180 градусов в двух плоскостях, по отношению к стандарту… Во загнул…
Говоря по русски, она будет вверх ногами и задом наперёд…

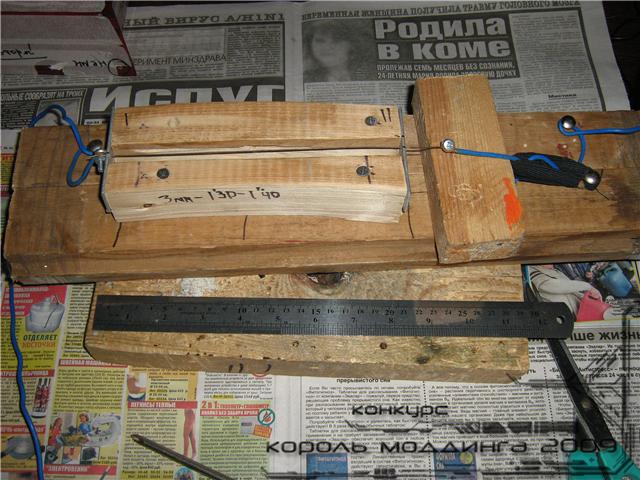

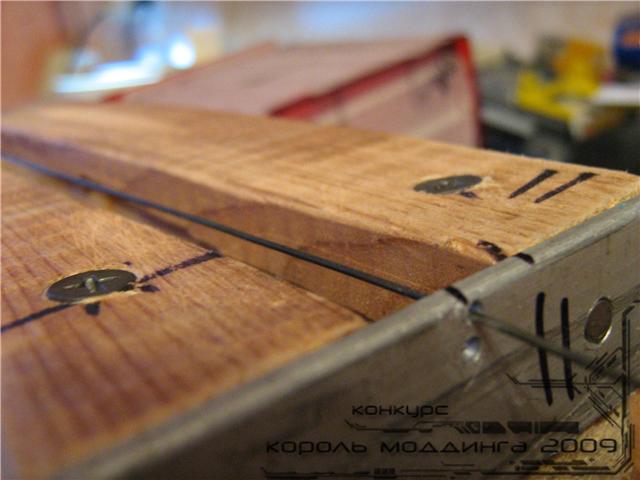

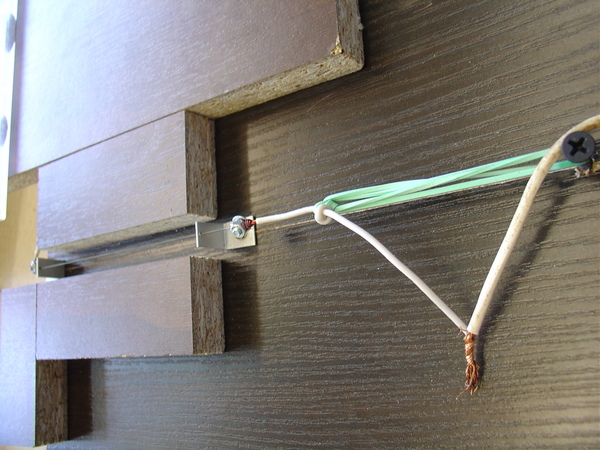

Sour41, сложного в изготовлении ничего нет. Из подручного материала делаются 2 направляющие, между которыми натягивается проволока, по которой течет ток. Так как ток течет большой, то проволока нагревается.Расстояние между направляющими примерно 15 мм, по краям прибиты 2 пластины, которые нужны для того, чтобы проволока была на заданном расстоянии от плоскости направляющих. С одной стороны прикручиваем к толстому проводу проволоку винтом с шайбой, с другой делаем то же самое, только не забываем сделать петлю на проводе. К петле привязываем резинку/пружину для того, чтобы компенсировать просадку проволоки из-за расширения при нагревании. Вот в таком натянутом положении подключаем к мощному низковольтному источнику тока, проволока нагревается, и вуаля… Нагревается оргстекло, которое становитя мягким секунд на 10…
В общем как-то так…
Можно почитать ещё здесь..
Подобная штука…
Эх, сессия… Итак, не прошло и месяца…

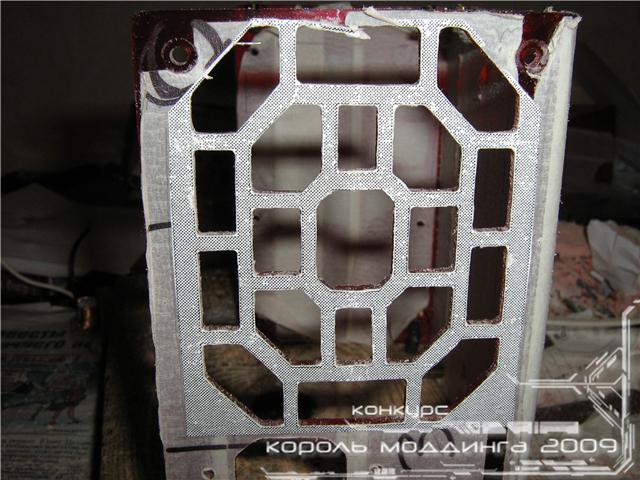

Не без участия Dorosh'a разработан дизайн задних вентиляционных отверстий… За что ему огромное, человеческое спасибо…

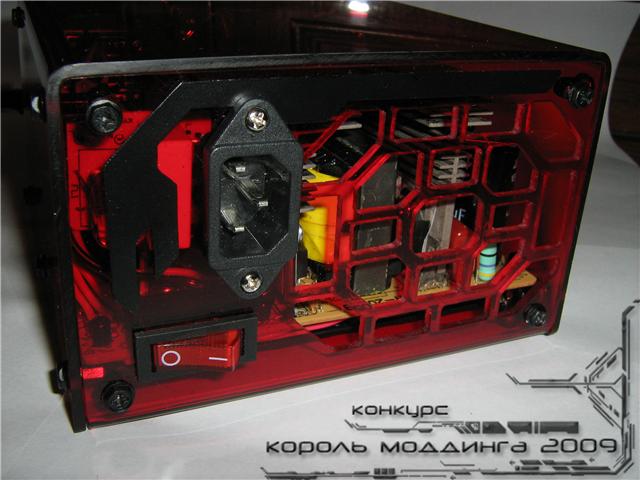

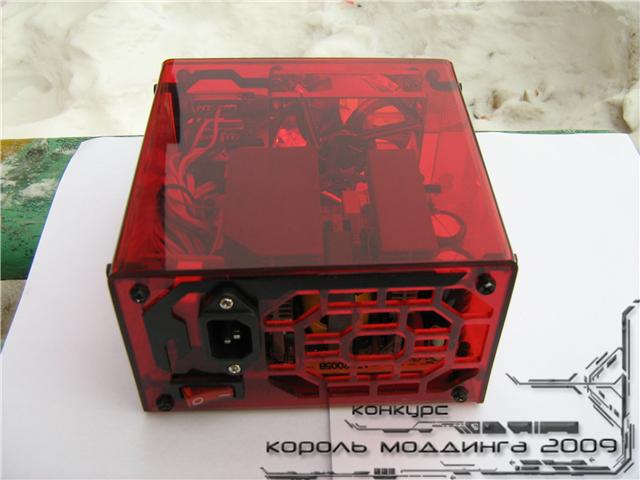

Задняя стенка…

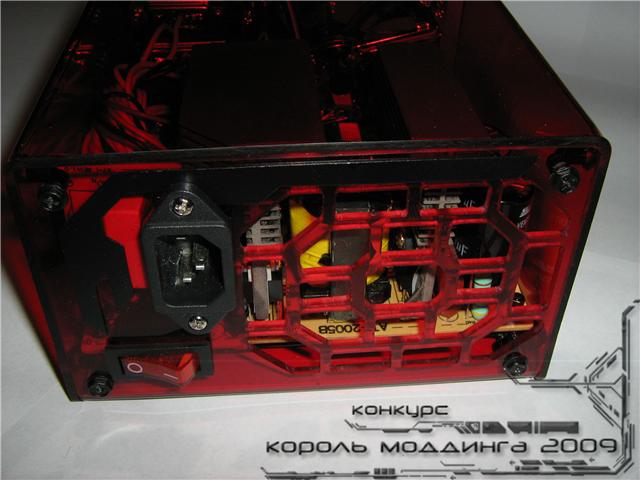

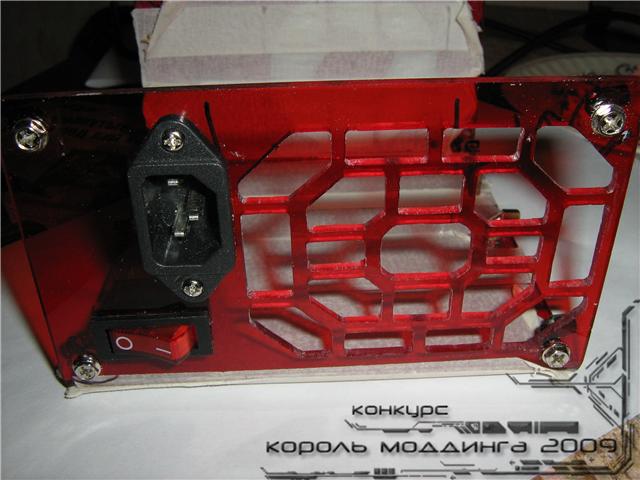

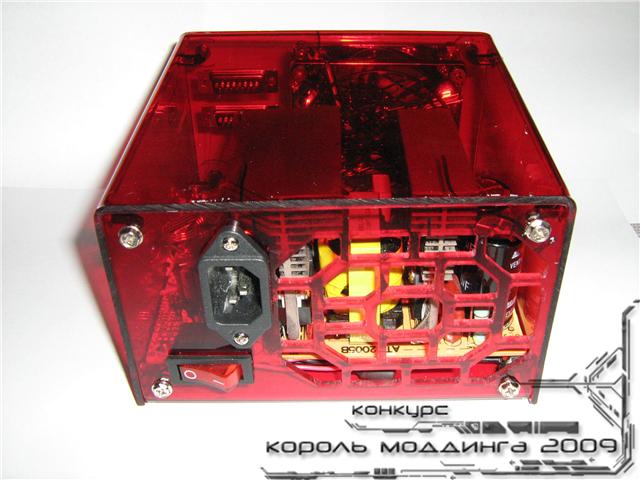

Монтируем новый выключатель и разъём питания…

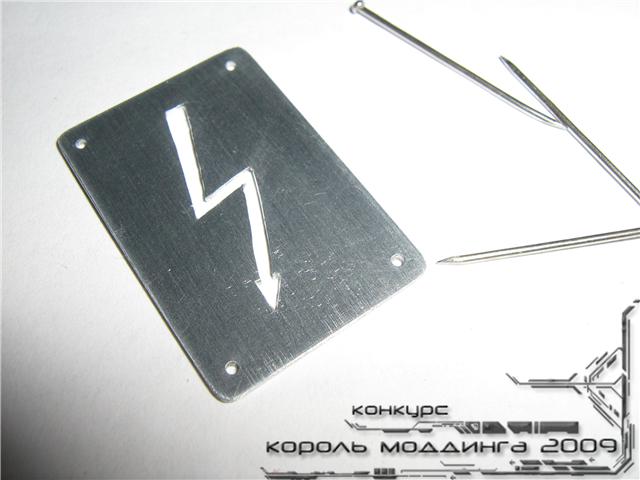

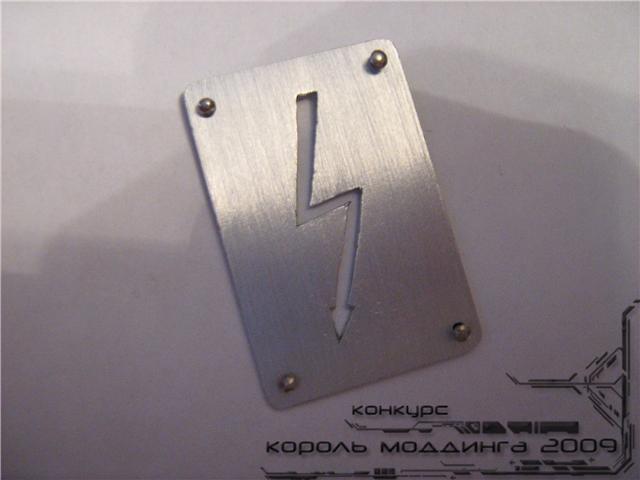

Слева от разъёма будет небольшая дюралюминиевая табличка…
Пока решено крепить её на вот таких канцелярский гвоздиках… Имитация заклёпок… Как вариант — винты 2-2,5 мм. Но, имхо, толстоваты будут… Хотя, как знать…

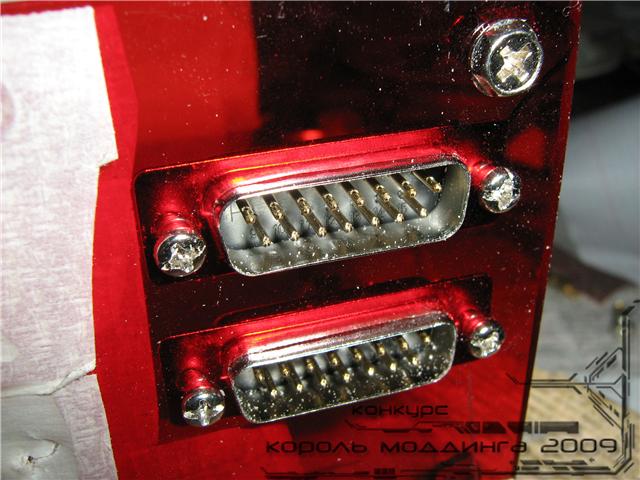

Молексы будут уходить через такие отключаемые разъёмы… По 3-4 контакта на 5, 12 Вольт и землю. По идее должно хватить запаса по току… Всего две линии сделано из-за того, что в родной комплектации таких линий было две… Да и питания много мне не нужно…

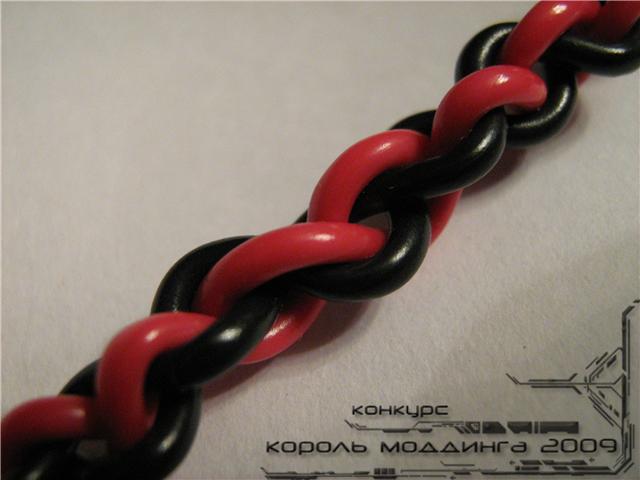

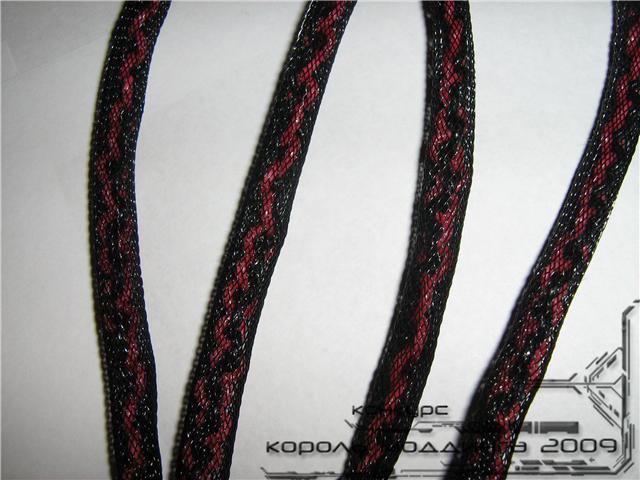

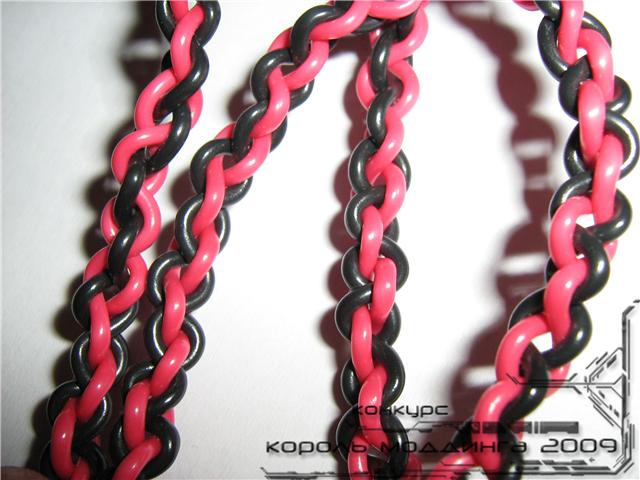

Берем новые провода, сплетаем…

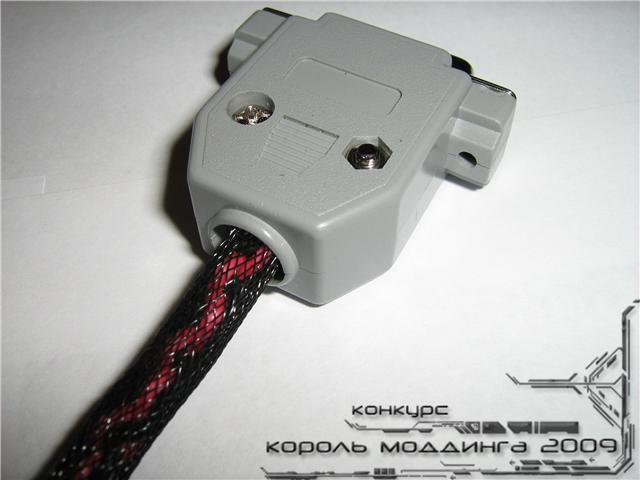

Припаиваем разъёмы…

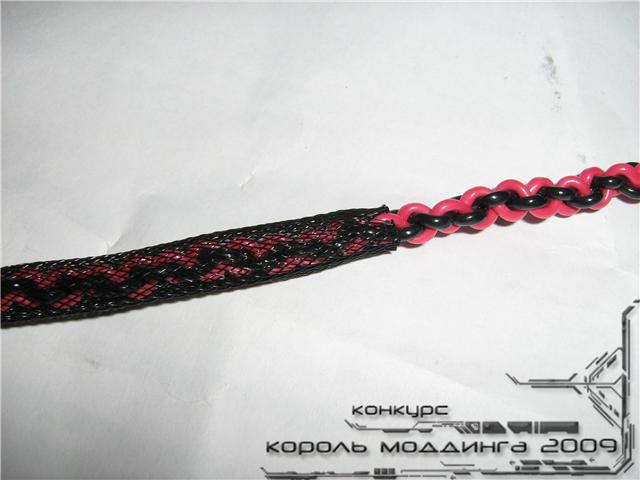

И тут вопрос — нужна ли классическая сетчатая оплетка?.. Или можно без нее…
Сессия сдана на отлично… Работа начинает продолжаться по намеченному пути…
Сейчас на повестке дня радиаторы… Стоит с ними делать что-либо?..
Пока мысли только две — это банальная покраска всей поверхности (неконтактирующей с транзисторами), и вторая — покраска (?) и установка сверху на радиаторы решетки ромбиками… В каком-нибудь обрамлении…

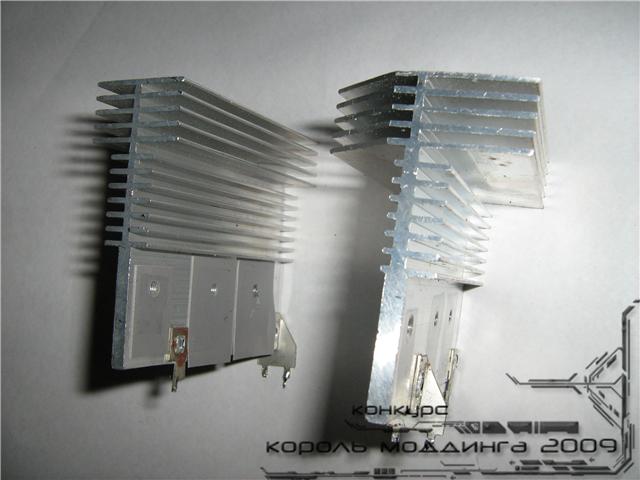

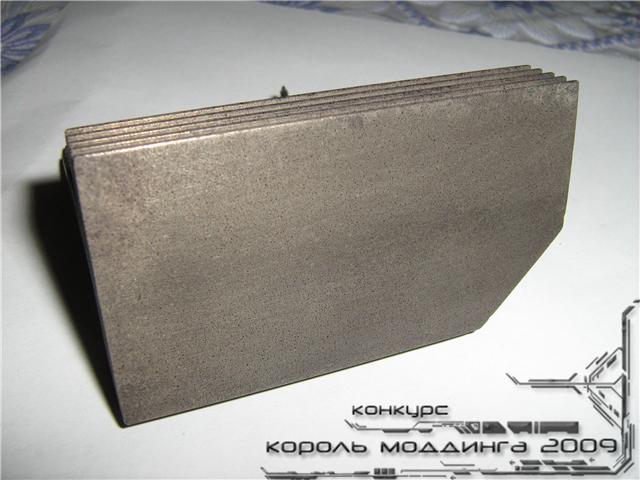

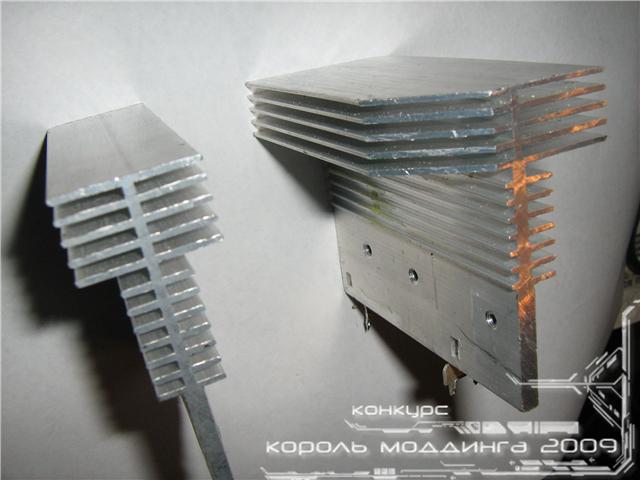

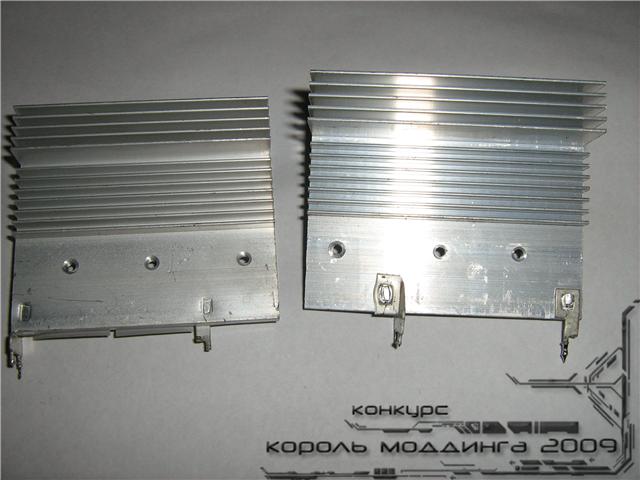

Сами радики:
З.Ы. Помаленьку делаю сетку для экранировки днища…

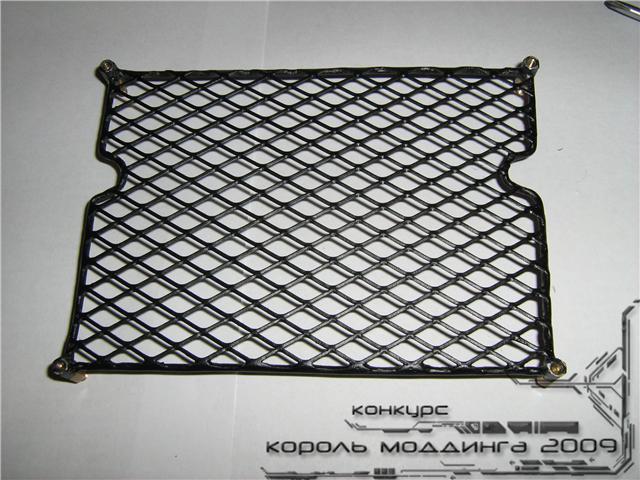

Продолжение… Небольшая фотосессия со сборкой… Пока предварительной…Обтачиваем, ровняем, красим решётку…

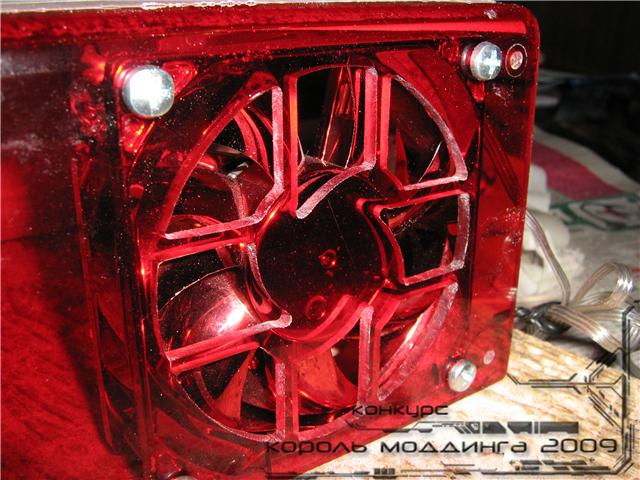

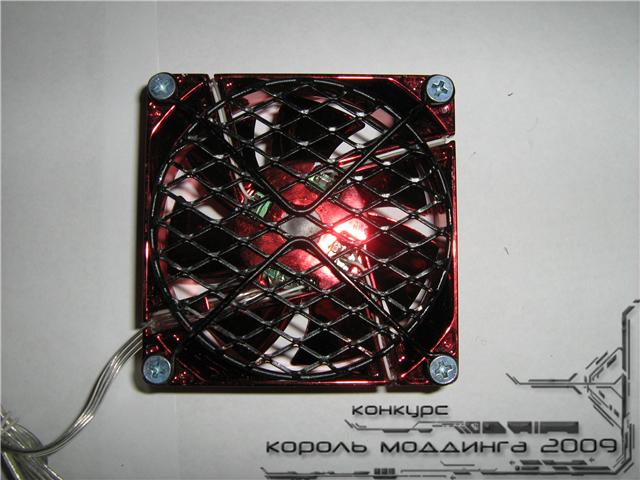

Делаем такую же решетку для вентиля… Стоять будет изнутри…
Сзади…

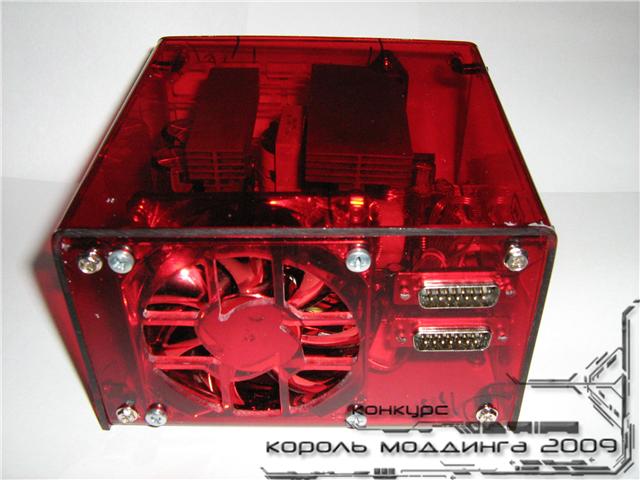

Спереди…

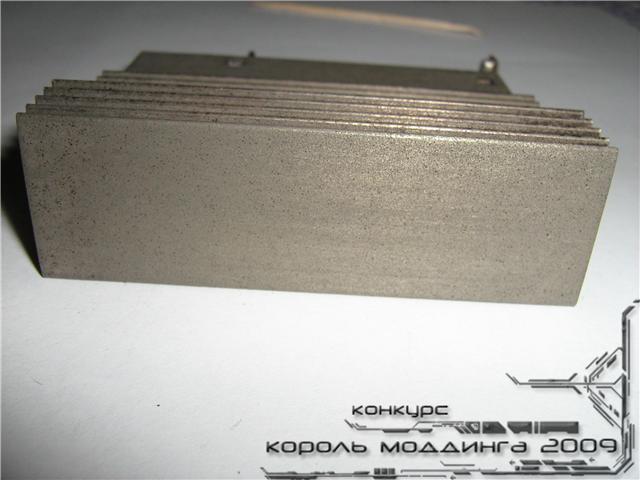

Немного проанодировал радиаторы… Покрасил в серый цвет…
Поставил…

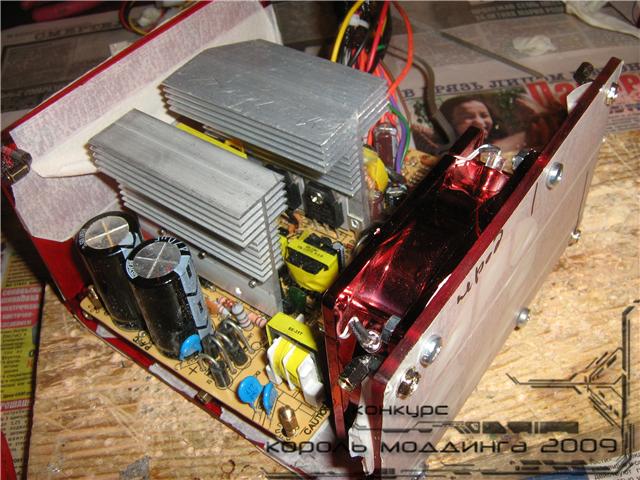

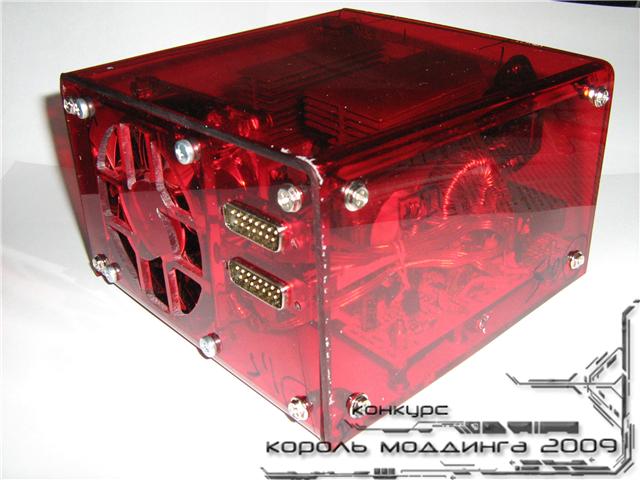

Собрал…
Пока собрано это всё начерно, поэтому местами видно скотч, местами надписи маркером…

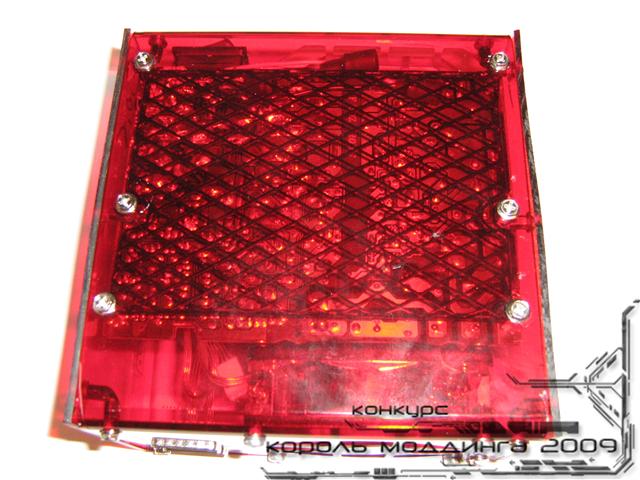

Вид снизу…
Приклеил на двухсторонний скотч накладку со стрелкой…
Итого… Нужна ли решётка для вентилятора изнутри?.. В принципе её видно…
И нужна ли накладка с молнией, или сделать что-то другое?..tarator, решётку эту ставил изнутри, особого шума за ней не заметил…
Теи более вентилятор не на всю мощь крутить будет…
Небольшой ап…

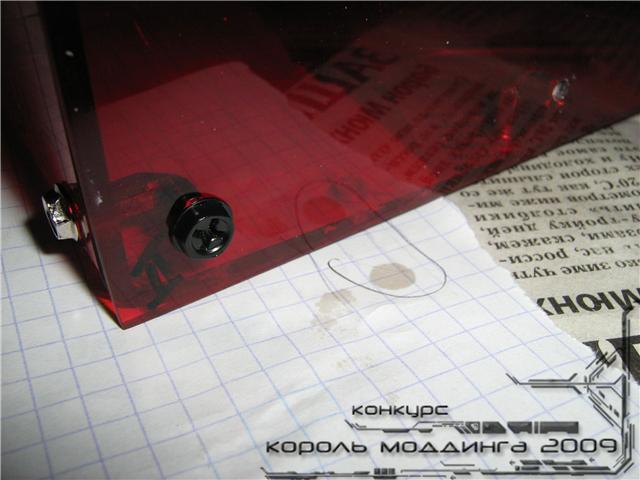

Вот так будут выглядеть винтики после покраски… Думаю красить их стоит…

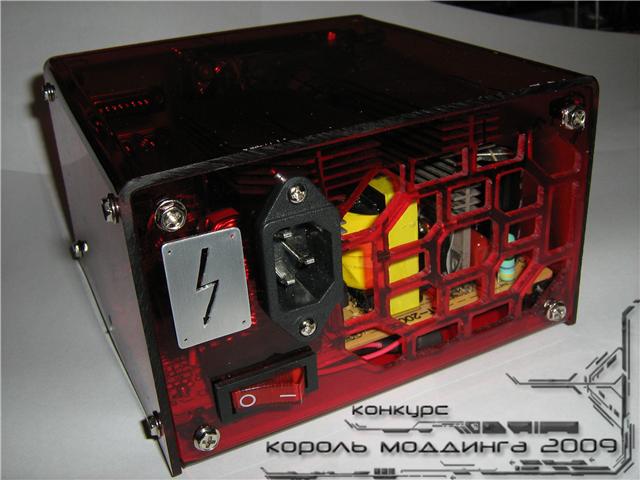

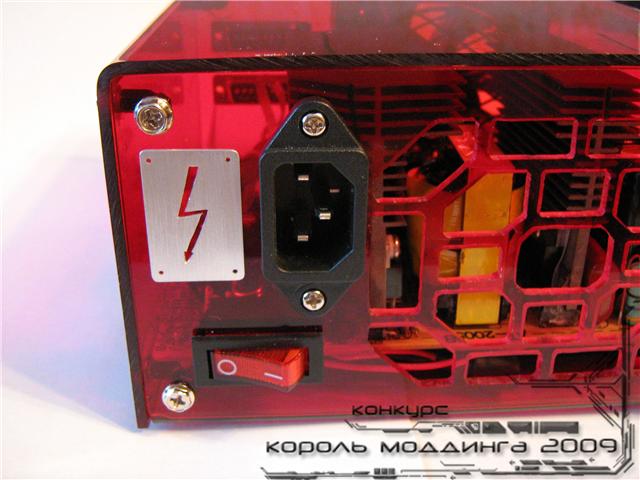

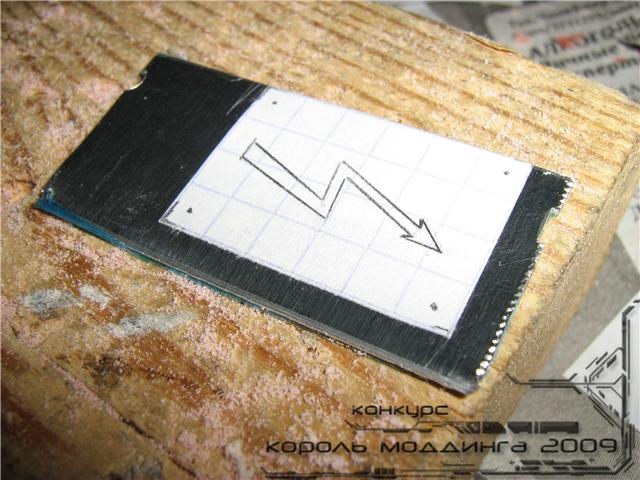

Вырезал новую накладку на заднюю стенку… Что лучше оставить, стрелку или эту кракозябру?.. Алюмин тоже под покраску…

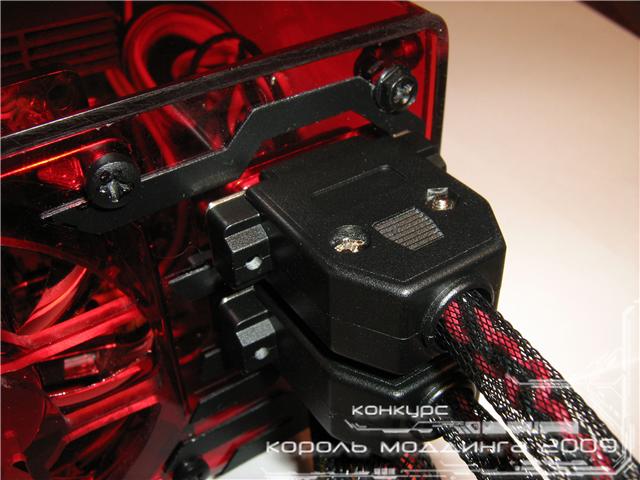

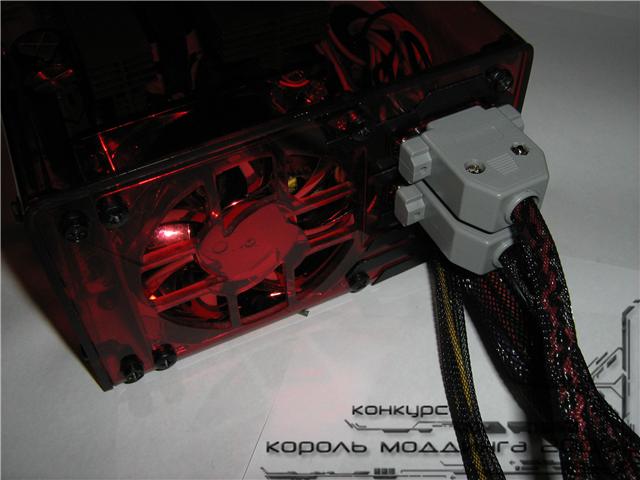

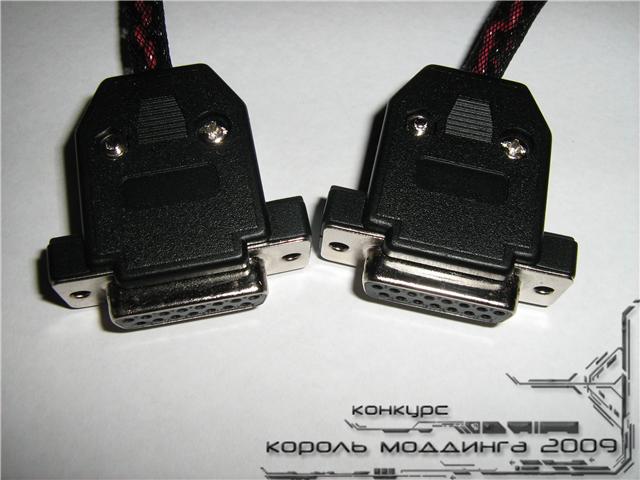

Предфинальная фотосессия… Разъёмчик…
Провода…

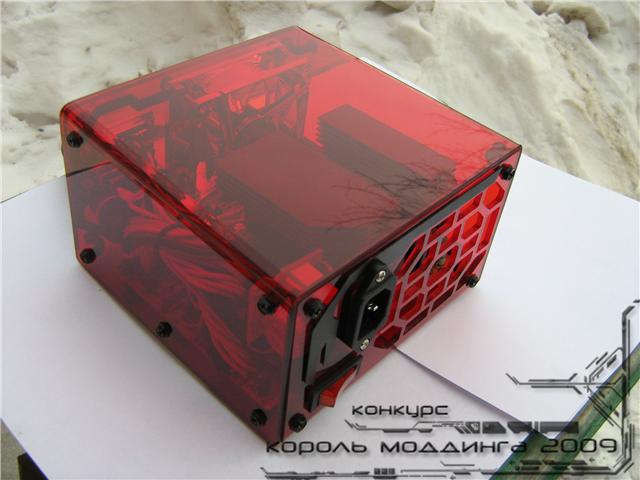

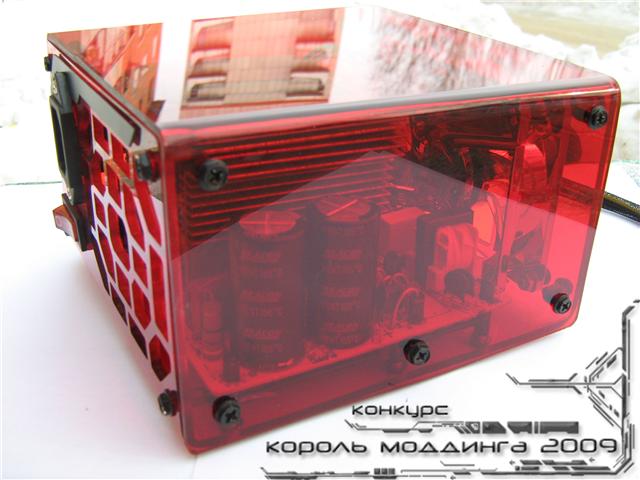

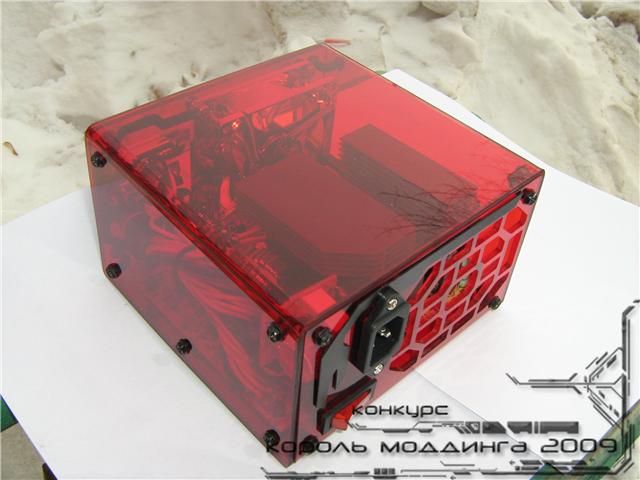

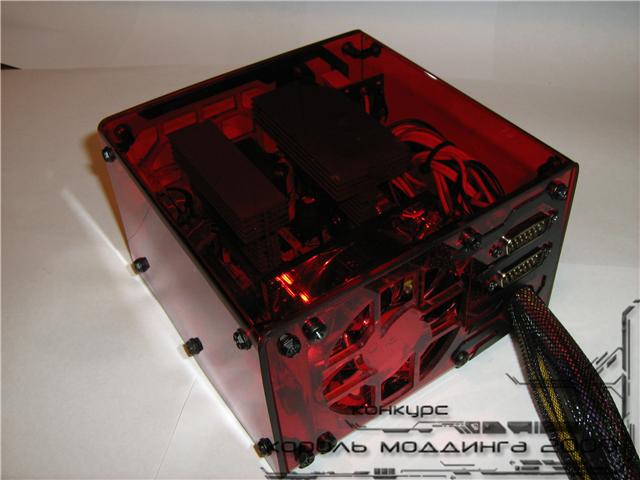

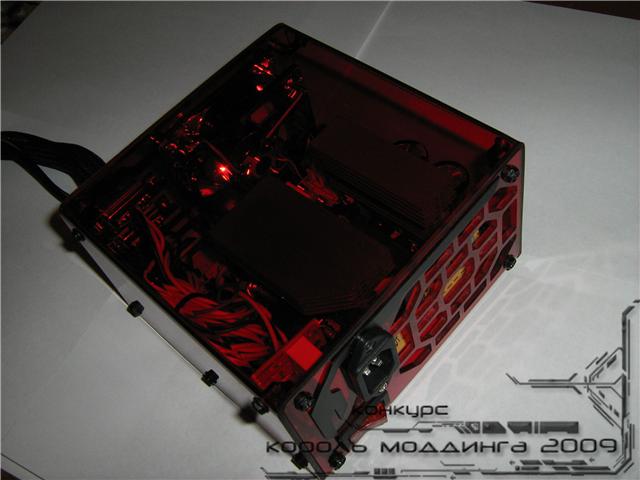

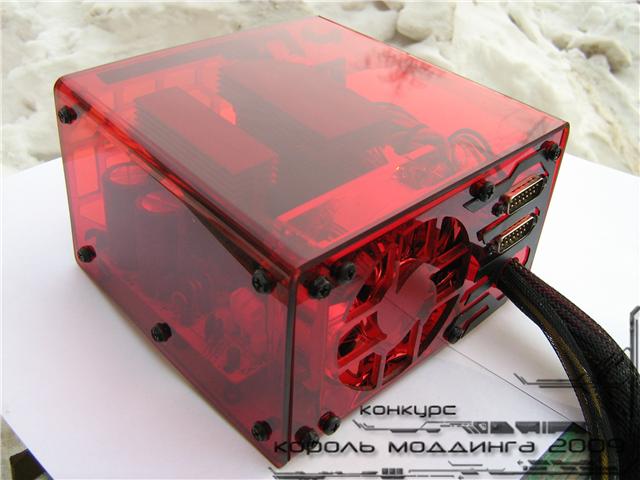

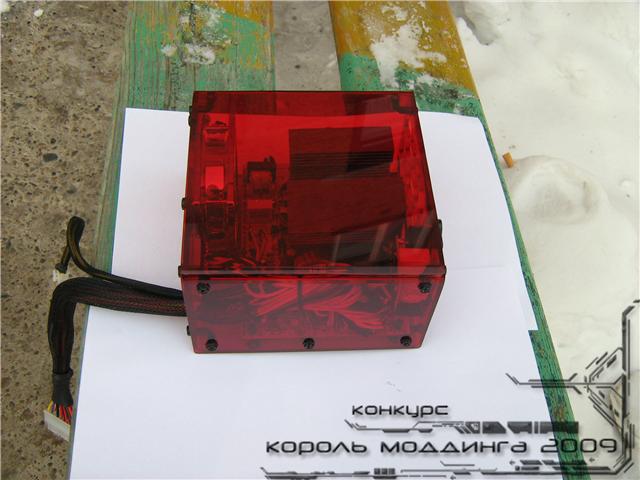

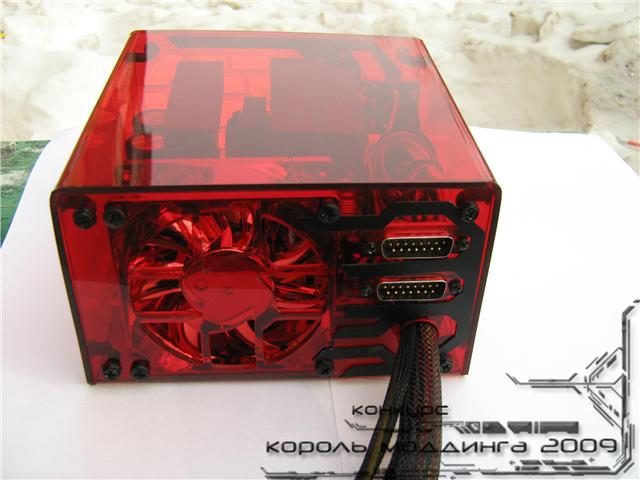

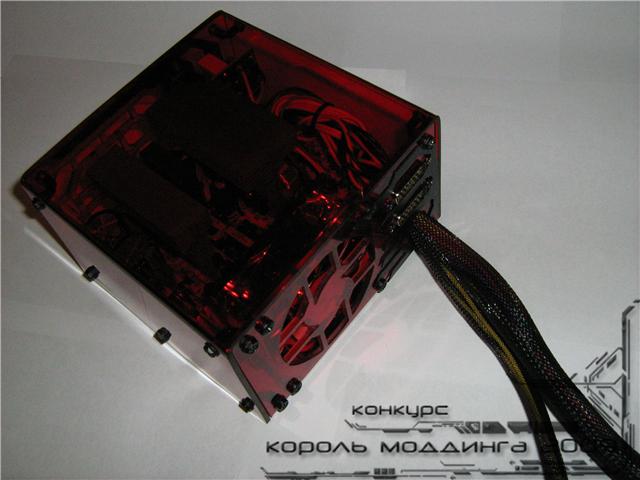

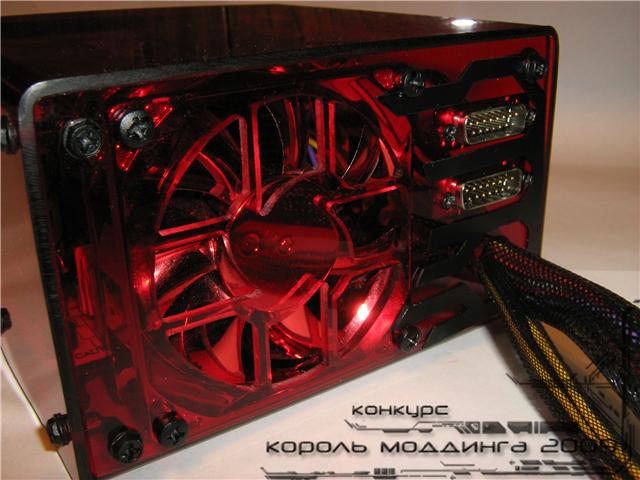

Ну и в сборе…

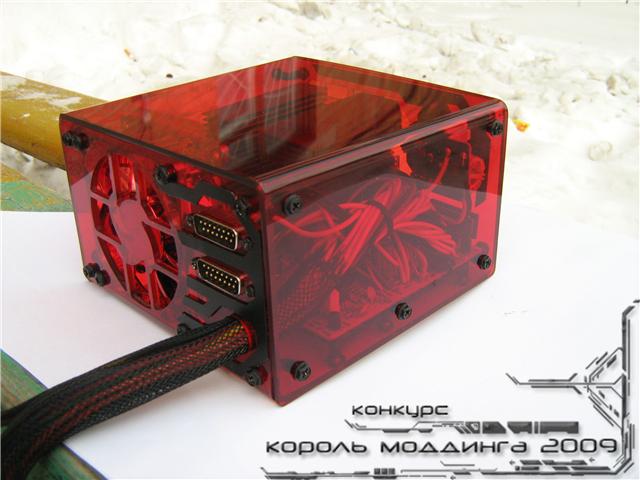

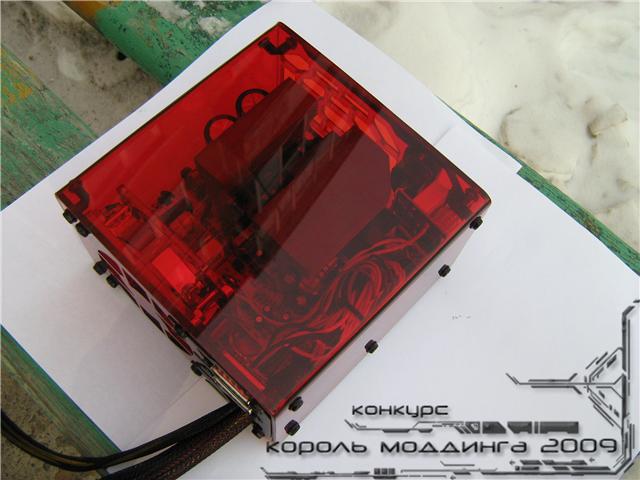

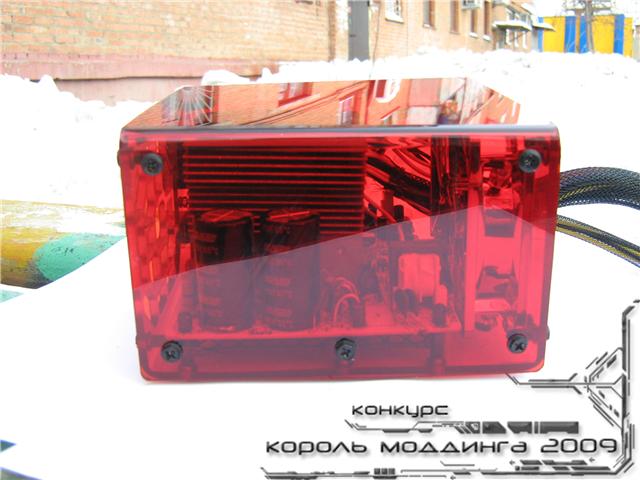

Завтра ещё дофотаю… На улице -25, теплынь после 45… Так что решил вывести на прогулку…

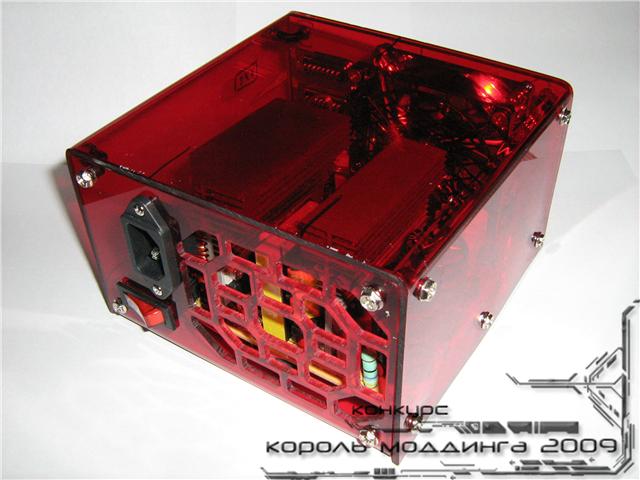

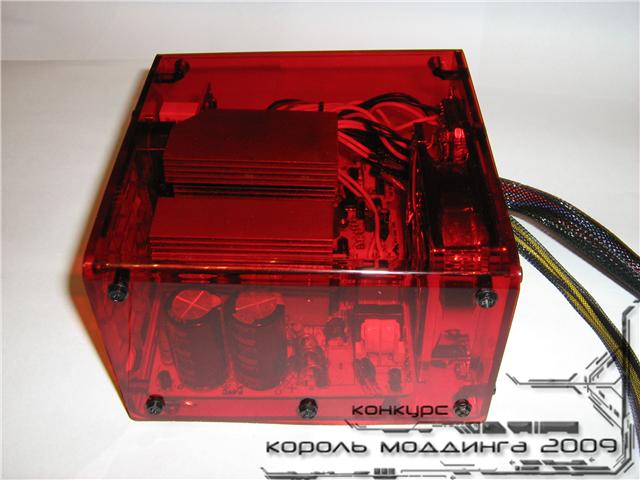

Ещё немного фотографий…
Покрасил разъёмы, немного пофотал…
виталий77777, ai_, ну теперь моя душа спокойна…
Makszed, нет, молекс один, на втором хвосте — 2 питания для сата винтов… Извиняюсь, что общей фотографии модулей не дал…
Модули можно при желании разные сделать… Несколько штук… Но это уже другая история… ONIX64, ну я тоже не токарный станок…
По просьбам трудящихся покрасил молекс… Теперь он чёрный…
Посмотрим, как краска будет слазить… :)
Добавил ещё один слой термоусадки… Теперь он прячет провода по самый край…
