Всем привет :)

Предыстория (можно пропустить если лень читать)
Был у меня одно время ADSL инет от Стрима и, как вы знаете, исходящая скорость у него очень мала по сравнению с входящей, что, сами понимаете, плохо если хочется пользоваться торрентами и иметь там приличный рейтинг. Приходилось оставлять комп на ночь чтобы побольше раздать и он довольно сильно докучал шумом, особенно после покупки видеокарты 4870х2. Блок питания Thermaltake тоже не особо радовал своим тарахтящим 140мм Ятлуном.

Тогда (примерно декабрь 2008) у меня был корпус Thermaltake Kandalf LCS с встроенной водянкой, вполне тихо работающей на 7В (помпа и вентиляторы), но хотелось еще охлаждать и видео. Задумал я переделать всю эту водянку чтобы было холодно и тихо, заказал радиатор Swiftech MCR320, ватер на процессор Aquacomputer Cuplex HD, помпу Laing DDC-1Plus с топом-бачком XSPC, ватер на видеокарту Watercool Heatkiller LT ну и так всякого по мелочи. Заказывал через посредника ну и там проблемы у него начались и все такое, в общем не полностью получил я свой заказ, из основного — не дошел ватер на видеокарту и штуцера Bitspower. Я его потом в Москве купил у знакомого.

В общем пока я собирался с мыслями, докупал недостающее в моей голове все перевернулось вверх дном и я полностью переосмыслил весь корпус Это случилось примерно к августу 2009 и я продал радиатор, топ-бачок, вентиляторы для радиатора, помпу поменял на менее мощную (и тихую). Блок питания заменил на более тихий. И что-то вот дернуло и корпус я тоже продал, заказал новый из Германии

Итак вот что получилось.

Список железа:
Core 2 Duo E8500 E0
Asus Maximus Extreme X38
Gainward HD 4870x2
память DDR3 OCZ Platinum 1600Mhz
БП Antec Signature 850W
2x HDD в raid0 + 1х для хранения

корпус Lian Li PC-P80 (черный)

СВО:
помпа Laing DDC-1T (Swiftech MCP350)
топ EK X-TOP Rev. 2
держатель для помпы (UN)Designs Absolute Pump Bracket Ver. 3
радиатор Thermochill PA140.3
вентиляторы Yate Loon D14SM-12
резервуар EK Multioption 150
ватер на CPU Aquacomputer Cuplex HD
ватер на GPU Watercool HEATKILLER GPU-X² 4870-X2 LT
шланги Feser UV Blue ID 1/2" OD 3/4"
штуцера, поворотные адаптеры, пробки — Bitspower

Ну в общем, как говорится, Less Talk More Rock
Процесс:

Цветовая схема
В центре внимания материнка, цвета — черный и медный. Побочные вещи — радиатор, помпа, блок питания черные и как бы незаметны. Соединения (шланги и провода) синие.

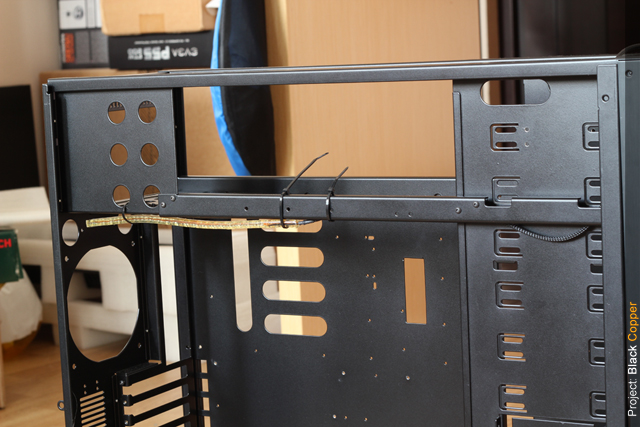

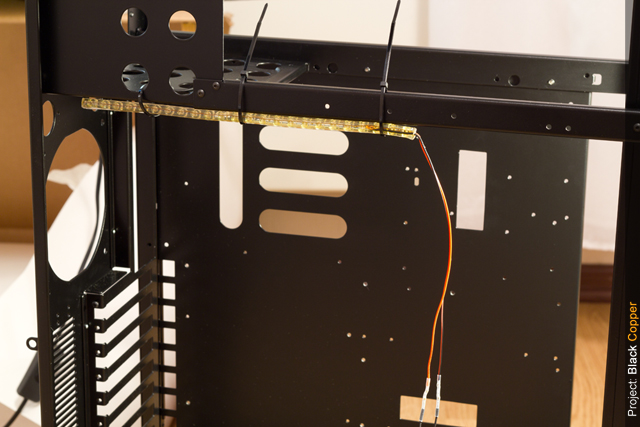

Подсвечиваться должна только материнка, для этого использую полосу белых светодиодов в ширину материнки.

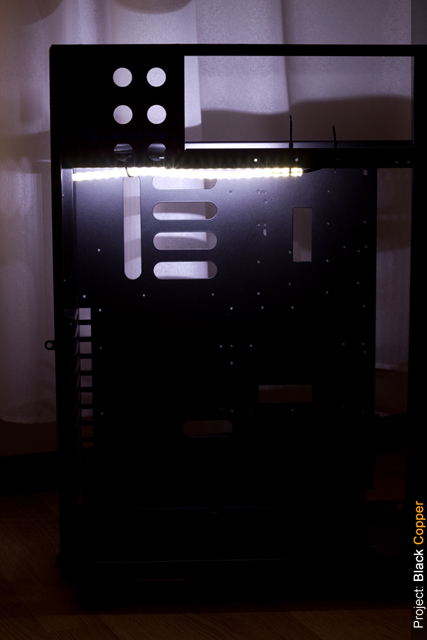

Примерно так :)

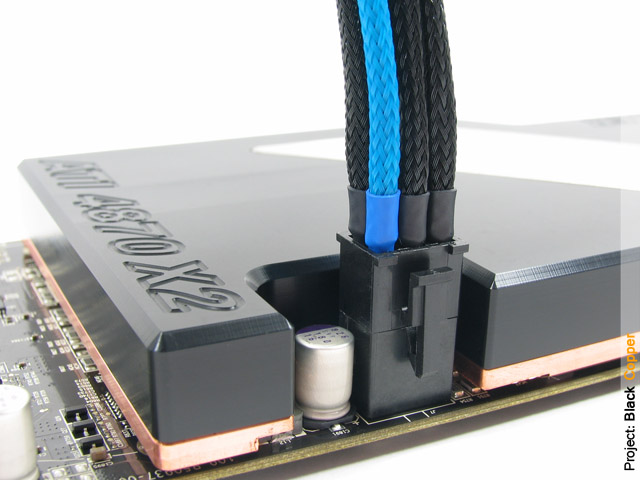

Первой приехала оплетка — занялся этим.

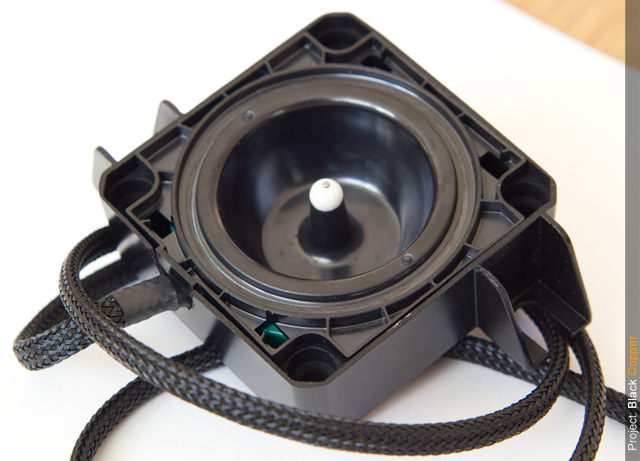

помпа


24-пин


8-пин ATX


Общий вид материнки с ватером. Cuplex hd немного выбивается из черно-медно-синей темы, думаю я, читайте дальше об этом

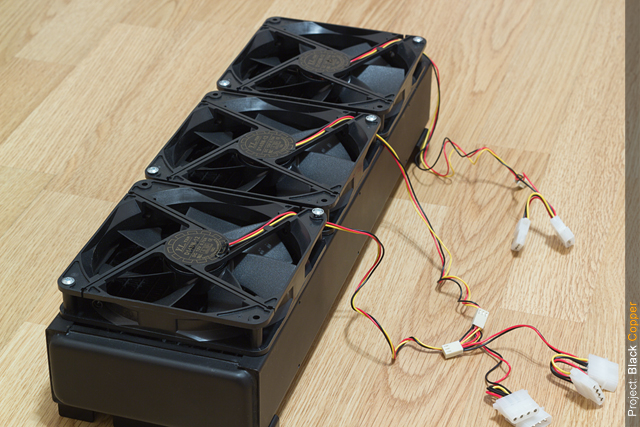

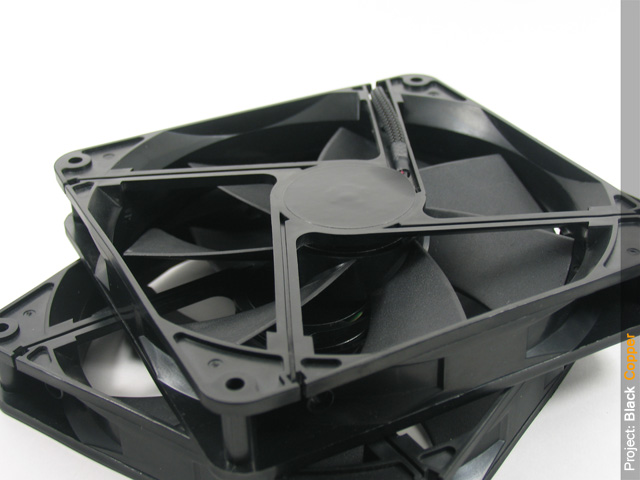

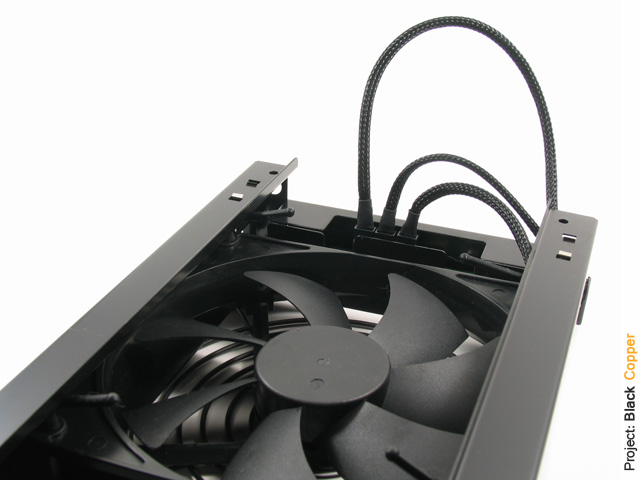

Вентиляторы

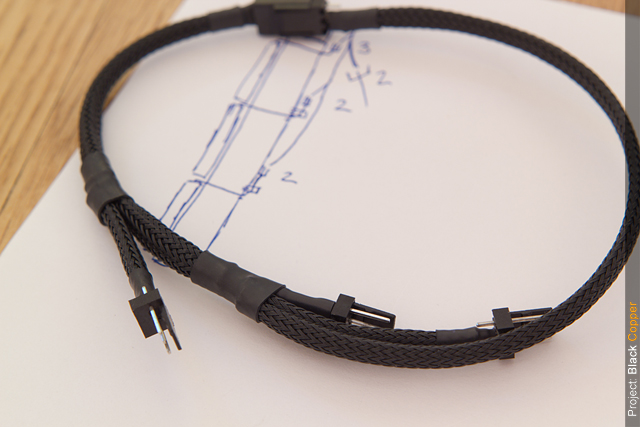

Еще переплел кое-что по мелочам, типа светодиода для резервуара, корпусные кабели USB, корпусные кнопки питания.

Далее работа с корпусом. Планирую отдать в порошковую покраску — черный матовый цвет. Стараюсь как можно больше сделать до покраски чтобы потом царапать не пришлось

Первым делом надо убрать панельки в 5.25 отсеках, винты расположены продольно по отношению к корпусу и кажется кто-то на заводе забыл просверлить отверстия

просверлили, выкрутили, убрали.
В следующей ревизии этого корпуса все исправили, как выяснилось.

Прикидываю расположение всего этого дела

Остался всего один 5.25 сверху, ну ладно, что поделать
На последней фотке видны ушки которые держали те самые панельки

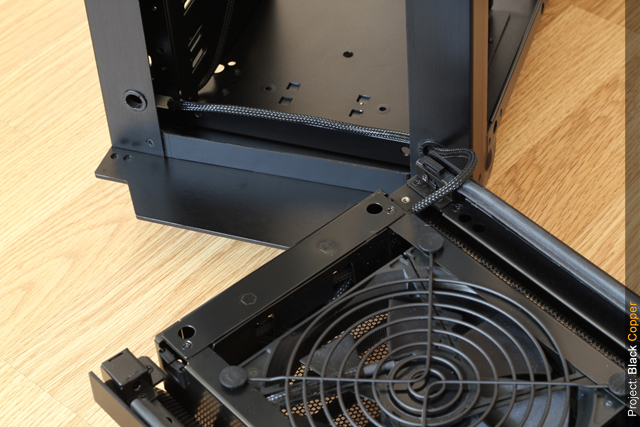

Дальше делаем отверстия для кейбл менеджмента.
Лепим скотч, размечаем дыру для 24-пин, берем дремель и каску


После дремеля добиваем мелким напильником, закругляем края, шлифуем наждачкой на 600. Получилось очень гладко так что можно обойтись и без резиновых кантов. Тоже самое делаем ниже для питания видеокарты и всяких кнопочек, юсбишечек.


Сверху в 5.25 есть выступы, видимо поддерживать привод, например. Передние мешают радиатору, поэтому спиливаем их нафиг напильником, доводим 180й наждачкой, потом 600 и 1200. Как оказалось потом, вторая пара тоже мешает, так что и их тоже уже нет :)

На фотке выглядит не так удачно, но на ощупь получилось гладко

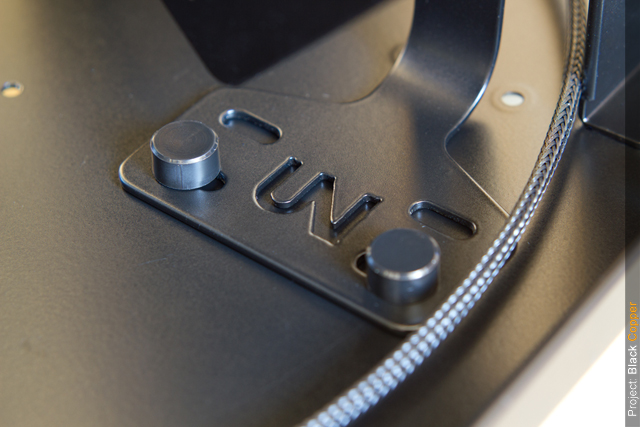

Почистил держатель для помпы, был глянцево-черный, стал просто металлический. Наждачка 180

Также просверлил отверстия в дне корпуса


Для крепления радиатора купил Lian-Li Radiator Bracket, но он расчитан на 120мм радики. Ну что же, придется подогнать :) Примерил, просверлил дырки, подправил круглым напильником. Получилось неплохо


Между делом на этой неделе приехала очередная посылка из UK, среди всего прочего специально покрашенный Watercool Heatkiller на проц. Теперь ватеры на проц и видео круто сочетаются

Еще в посылке был один черный поворотный 45 градусный адаптер Bitspower. Все штуцера уже куплены, но неожиданно появились эти черные, так что придется заказать еще раз.


В надежде что по корпусу все работы закончены, высверливаю клепки, откручиваю все что прикручено. Получилась вот такая куча, собираюсь красить все что можно — части корпуса, крепления, охлаждение памяти OCZ XTC, всего 35 штук.

В запаснике у меня еще завалялись клевые винтики М3, UNC 6-32 и черные вытяжные клепки — собирать буду ими


В пятницу отвез всю эту кучу на покраску, надеюсь забрать во вторник-среду.

На этом пока все. Пишите что думаете.
ну я и говорил про Techflex (эт производитель) Flexo Pet, единственное известное мне место с большим выбором размеров и цветов — первая кабельная компания в москве. Цены — от 30р за метр самой тонкой.
Та что у меня получается 6.6 евро за 10 метров, т.е. примерно 28р за метр. А я брал сразу большой набор (и тонкие, и для SATA, и еще два размера побольше с подходящей термоусадкой) — там еще дешевле выходит. И кстати термоусадка у него 3:1 (а не 2:1) — такую фиг найдешь

Ну и все таки плетение в 3 волокна не идет ни в какое сравнение с одинарным (слева Флексо Пет):
Промывка радиатора. Лейку от душа откручиваем, насаживаем шланги и врубаем кипяток



надеюсь 40 минут достаточно Забрал сегодня корпус из покраски, получилось неплохо, правда есть к чему придраться ;)
цена вышла довольно демократичная (1000р) и в подмосковье ехать не надо, прямо здесь контору рекламировать не буду, если интересно — могу ответить в ЛС


ой да ладно

В общем решил я купить краску для мелких работ (винтики-болтики, да и за порошочниками подправить)

в одной конторе посоветовали краску Marabu Buntlack, они ей что-то там докрашивают после порошковой, пластиковые части если не ошибаюсь. Съездил в прекрасный магазин на Семеновской, был приятно удивлен ценой (хотя сколько другие стоят я не знаю ) и ассортиментом цветов, решил прямо сегодня же попробовать

Итак берем свежую(!) газетку, тестовую детальку (ненужная от корпуса), перчатки и собственно краску. Деталька из полированного алюминия, чуть царапаная, грунтовать и зачищать не будем, только обезжириваем.


Красим в один слой, ждем полчаса (на банке написано touch-dry after 10 mins) иии…

вроде неплохо! пыли бы еще поменьше было на балконе

Цвет немного не совпадает с порошковой — порошковая более гранулированная чтоли и блестит сильнее (хотя обе матовые), но в общем сойдет.
Кто-нибудь знает как в таком вентиляторе


отключить светодиоды?


заранее спасибоИтак, начинаем собирать корпус.

Берем заклепки двух видов.


Берем инструмент, на головку лепим скотч в 3-4 слоя чтобы не повредить краску на заклепках.


Во время отстрела стержня стараемся чуть потянуть инструмент от заклепки чтобы опять же не поцарапать краску.
Получается примерно так:

В основном все детали уже преклепал, осталась только направляющая трея материнки. В нее сначала надо вклепать пружинящие пластиковые штуки, но они белые, так что сначала надо покрасить их.
Покраска винтиков и прочей мелочевки у меня запланирована на выходные.

Для охлаждения памяти у меня есть кулер OCZ XTC, он был в порошковой вместе со всеми деталями. В нем стоят два 60мм светящихся вентилятора, но выглядит это неравномерно — как 8 светящихся точек, не айс в общем. Как подсказали товарищи Квайкер и N4cer перерезаем дорожки идущие к диодам.
Кабель засунул в оплетку, коннектор поменял на черный:


Пока все, на выходных будет покраска, кое-какие работы с помпой (точнее с ее корпусом).
Если все сложится удачно, сейчас закажу черные штуцера/адаптеры/пробки, свет, колеса для корпуса и контроллер.Попробовал покрасить корпус помпы
было так


стало так


Выглядеть корпус стал гораздо ровнее и хм… чернее Но впадины по всему периметру помпы оказались глубже чем я думал, надо с этим что-то делать, кто подскажет какую-нибудь шпаклевку или что-то в этом роде? Так, пора бы подумать как монтировать диски, у меня будет 1.5 Тб для хранения и SSD для системы.

Почти все стандартные места заняты радиатором, корзину и подавно некуда ставить, так что буду крепить с задней стороны 5.25". Стандартные дырки не совпадают с HDDшными, в лоб закрепить не получится. Да и для кабелей места не будет.

С корпусом была какая-то штука, нужна для чего-то там про Xeon. По ширине чуть больше 3.5" диска, снизу 8 стоек в резьбой UNC 6x32. Вот стойки как раз попадают в отверстия корпусные.


Будет примерно вот так (извиняюсь за беспорядок на фоне ):


Итак, первым делом делаем дырки для диска.
Размечаем.


Метчика нормального у меня нет, станка сверлильного тоже, так что сначала начинаю сверлить 1.5мм сверлом


и сверлю насквозь 4мм сверлом


Одна из дырок получилась не совсем так где хотелось, съехала всего миллиметра на полтора, а получилось криво но нет того что невозможно исправить напильником


Примеряем


Вроде неплохо, остается отрезать ненужное и покрасить.
Сразу после дремеля показывать не буду т.к. мои навыки дремеллинга стремятся к нулю :)
Это уже после напильника


Закруглил углы


Стойки надо немного укоротить чтобы боковая панель не терлась о диск. Использовал тоже самое что делают при шлифовке процессоров — зеркало с наждачкой. Снял около 1мм.


Итоговый вид, осталось только покрасить. Дело движется к новому году, а значит и к сессии так что очень надеюсь что будет время покрасить в выходные


Вентиляторы для радиатора будут отправлены из акватюнинга 9 числа (надеюсь) и приедут через 2-3 недели. Ужасно долго, но нужные взять больше не откуда :(
К счастью посылку из Perfomance-PCs сегодня привезли, а тааам…

колесики!


светодиодная гибкая полоска!

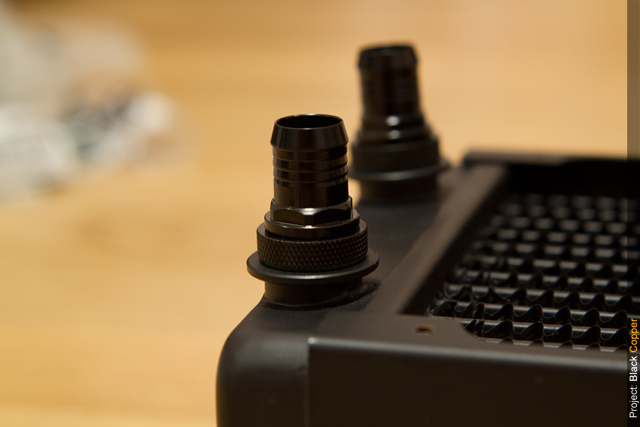

черные штуцера!

поворотные 45 градусные неожиданно закончились, так что у меня только один из ранее полученных, закажу потом…

иии плата Куланс для управления, подключается по юсб!

плюс к ней купил термосенсор чтобы температуру воды мониторить

По проекту пока все.

======== Бонус трек #1 ========
Моя мелкая киса, к сожалению я переехал и она осталась жить с сестрой, но была тут недавно у меня на недельку. Любит все рушить, играться с моими железками и тырить стяжки :)


========Бонус трек #2 ========
Большой кот, любит спать и есть, не любит фотографироваться.
Итак, разгреб долги в универе, появилось больше свободного времени, пора продолжить

Зашкурил крепеж для HDD


загрунтовал


потом снова пошкурил и покрыл парой слоев краски, но она невовремя закончилась, продолжу как куплю еще.

Грунт использовал Motip, под мою Marabu лег отлично, сохнет за два часа

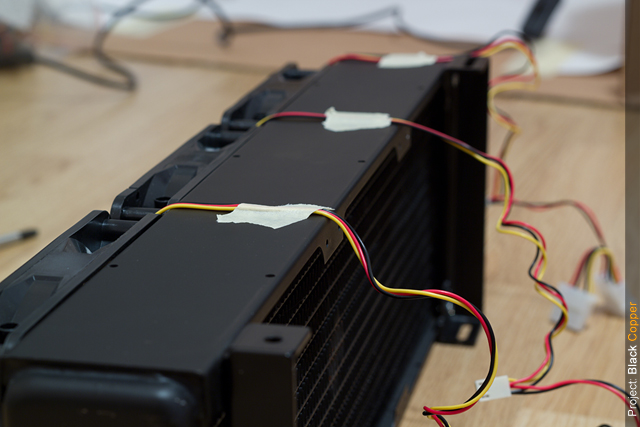

Собрал тестовый контур, первый канал на контроллере показывает обороты помпы и комнатную температуру (на входе в радиатор), остальные — обороты вентилей на радиаторе.

Попробую на таком варианте разогнать и посмотреть чо получится.

Вытаскивал вентили из передней панели и был приятно удивлен, когда увидел что Lian-Li сделала отдельную платку чтобы вентиляторы соединить, причем у вентиляторов есть тахометр и плата на него расчитана, несмотря на то что стандартный реобас этого корпуса тахометр в принципе не использует. Thermaltake обычно просто провода вентиляторов спаивает так что их потом только выкинуть можно


Пока все, надеюсь дальше дело пойдет быстрее.Собираю последний (надеюсь :)) заказ на Perfomance PCS, поэтому решил прикинуть все ли есть для кейбл менеджмента типа коннекторов, удлинителей и т.п., в Москве найти такое решительно невозможно :(

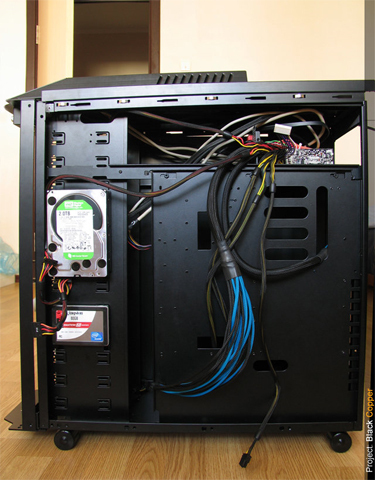

В предыдущий раз заказывал короткие 25см SATA кабели:


Чуть-чуть не хватает, закажу 30см. Внутренний USB от контроллера к счастью дотягивается.


Контроллер буду ставить вверх ногами, провода всё равно все снизу идут:


Крепежную рамку (как и крепеж для HDD) покрасил пока только с одной стороны — краска кончилась :(


Кое-что еще также лежит загрунтованное, но пока не покрашеное. Магазин с моей краской только 11го открывается ыых…

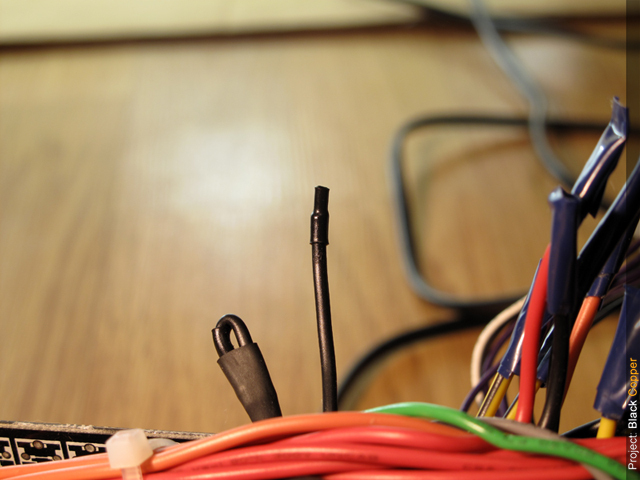

Температурный сенсор:


Винтики для крепежа радиатора и трея материнки
наконец-то прибыли вентили для радиатора
в той же посылке вместе в вентилями был еще блок питания с 4-pin молексом, удобная штука заполнять СВО


Температурный сенсор закончен:


Попробовал разгон, пока 4.5ГГц:
Комнатная температура 27 градусов, вентили на радиаторе 1000 об/мин

Напряжение кое-где выставлял от балды, может даже получится еще снизить.Притирка процессора
до:


в процессе:


после:

Пока не совсем доволен результатом, т.к.отпечатка идеального не получилось и температура не сильно убавилась

шланг будет такой ID 3/8" OD 5/8" Primochill Pro LRT


также купил синие о-ринги вместо зеленых


и флоуметр Куланс

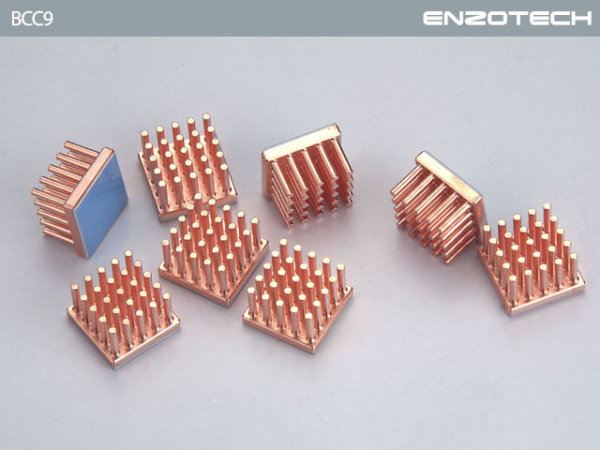

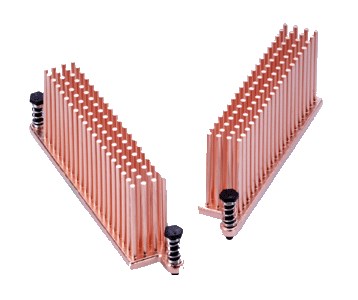

Тут еще что-то в голову ударило сменить охлаждение на материнке, пока думаю насчет следующего:
на мосфеты


на южник и еще какой-то чип рядом


и на север ватер
продолжаю красить некоторые части…

тройник (пятерник? :) ):


Немного зашкурил и заклеил то что не надо красить:


вот что получилось, частично в сборе:


тоже самое с датчиком потока:




И наконец докрасил панель для установки контроллера, вроде неплохо получилось
SSD под систему:


Креплю на стойки М3 (запасные из тех что под материнку)


С другой стороны прикрутил винтами, отверстия совпали так что обошлось малой кровью
Раздобыл хорошее средство и очистил окислившиеся медные блоки
до:

после:

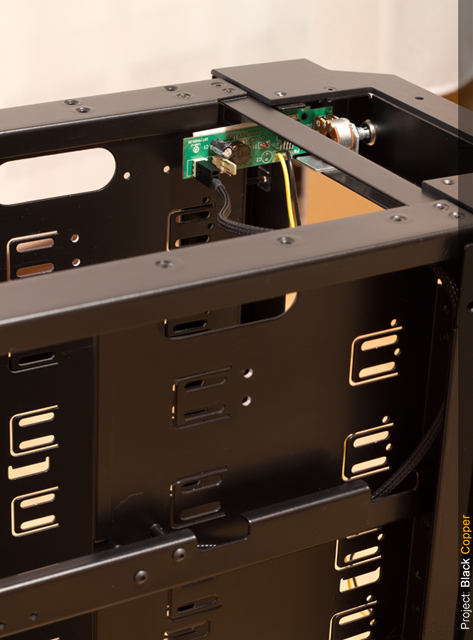

Подправил положение контроллера, чтобы полностью сидел внутри 5.25 отсеков

Провода тесновато влезли, но все же

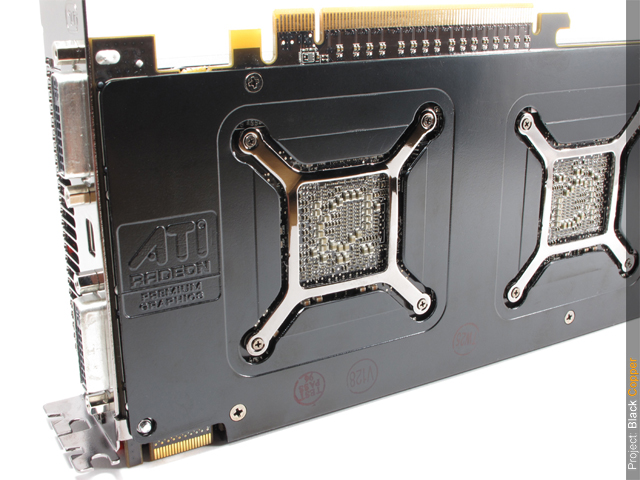

Очистил видеокарту

Нанес новую пасту, термопрокладки, проверил в тестовом контуре


Получил новые краски для обзора (и для себя)

попутно собрал мини-студию для фотографии, вот этот цвет возможно буду использовать в системе


И еще тихий диск купил


Почта тупит, не хотят никак радиаторы и акрил везти, поэтому пока топчусь на одном месте
у нас продается под брендом Перекрестка, называется "Средство для чистки металлических поверхностей", 30р всего стоит


для СВО, на какой основе не знаю, но чувак который их делает сильно заморочился по поводу того чтобы они не оседали на блоках, шлангах и т.п. Плюс они еще и очень концентрированые.Делаем удлинители для питания видеокарты.

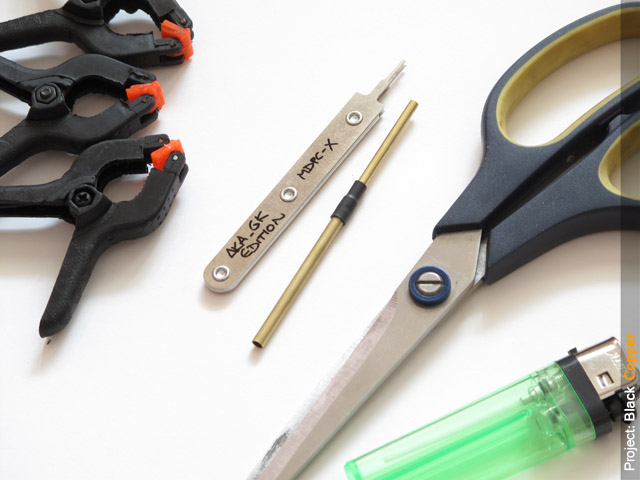

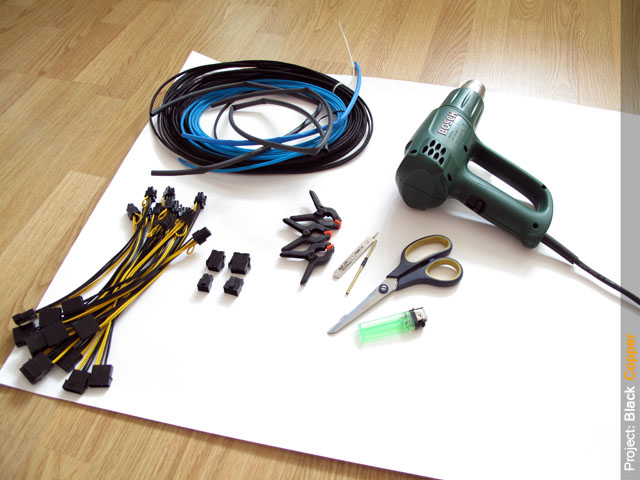

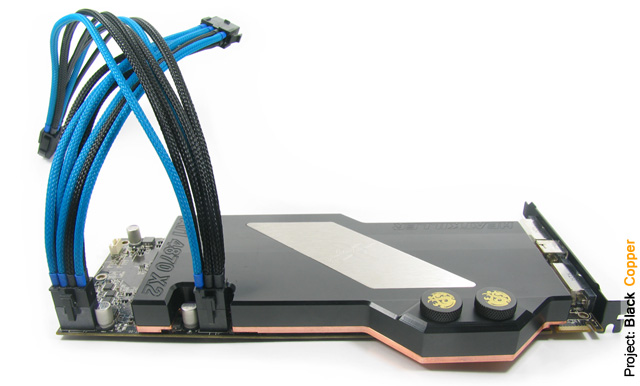

Приготовили все что нужно. Отдельное спасибо Конструктору за кабели

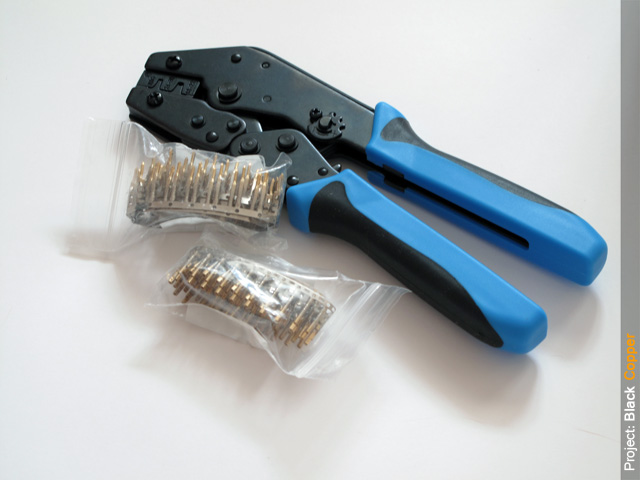

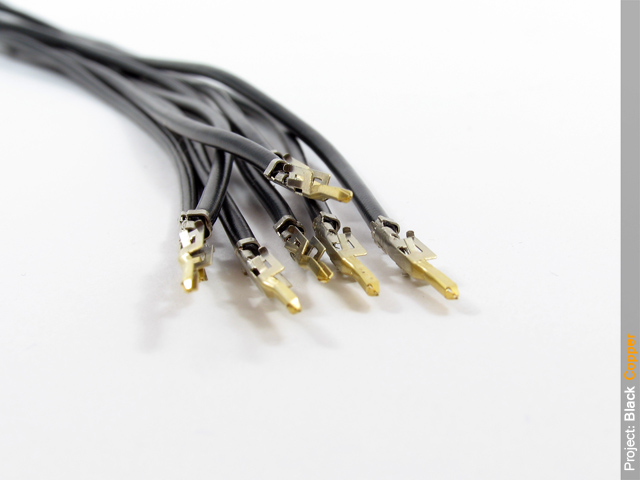

а, еще обжимка и разъемы

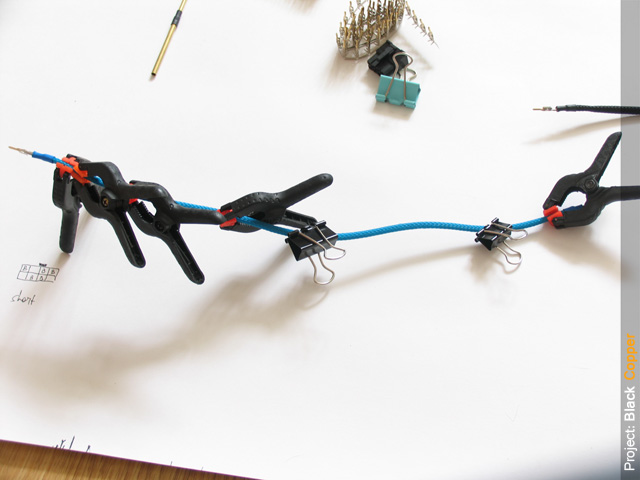

Главное когда делаешь оплетку — растягивать ее как можно сильнее, чтобы волокна были ближе, тогда она получается менее прозрачной.


Готово!

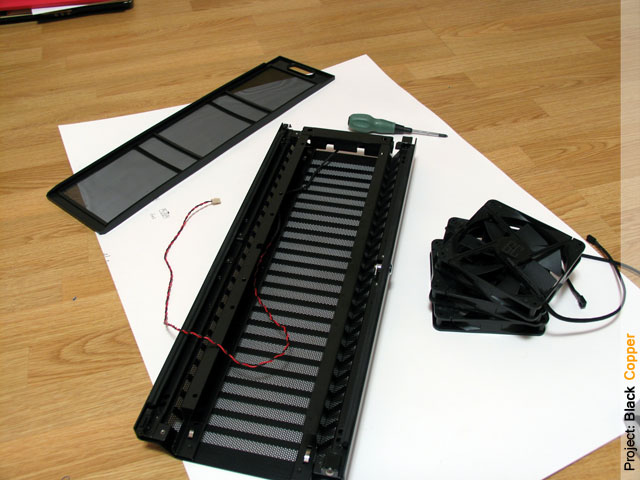

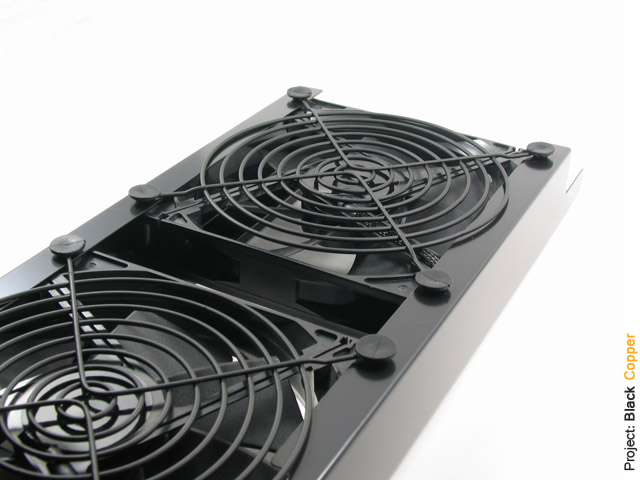

Собираем дверь.

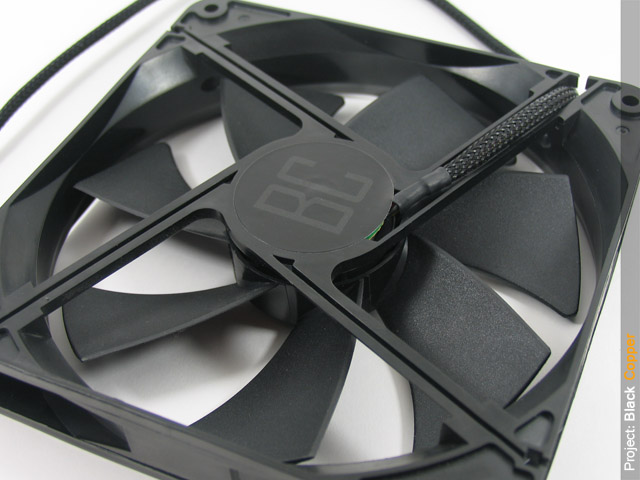

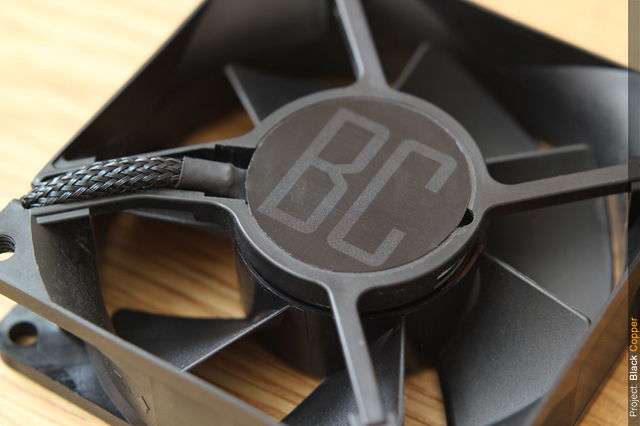

Заказал круглые наклейки для вентилей. Один лист с логотипом, один просто черные. Звучит глупо заказывать просто черные наклейки в америке, но так гораздо дешевле, в разы
Извиняюсь за рекламу айфона, просто под руку попал — наклейки на глянцевой бумаге напечатаны


Заводскую наклейку я случайно немного расплавил пока оплетку делал


Меняем


Для двух других просто черные


Ну и дальше понятно


использовал силиконовые гвоздики Наноксия




обратная сторона


В принципе уже почти все есть чтобы окончательно собирать, жду еще только ватер на север. Еще кое-что уже производится, окно в разработке :)
Не новость, проходили уже такое — качество ни в какое сравнение не идет.
пока все в таком состоянии

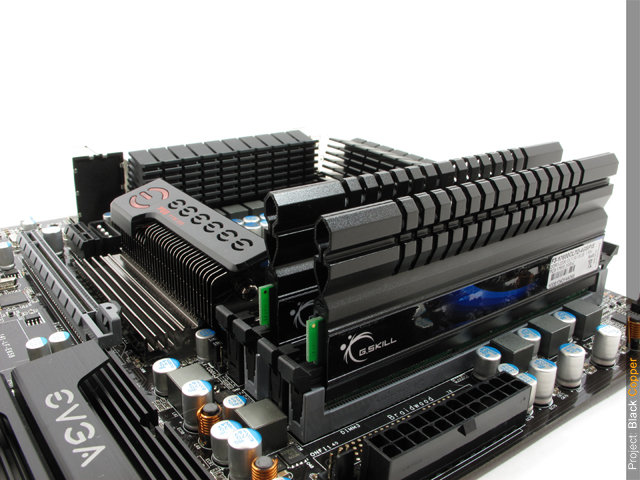

меняю платформу на P55, материнка теперь черная EVGA

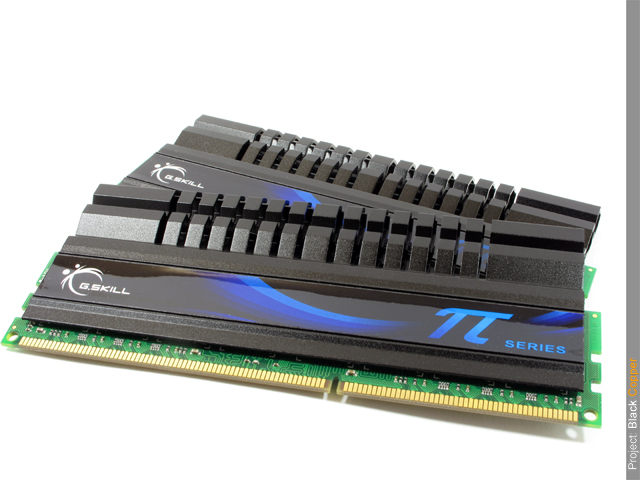

прикупил тут еще память новую




=========================

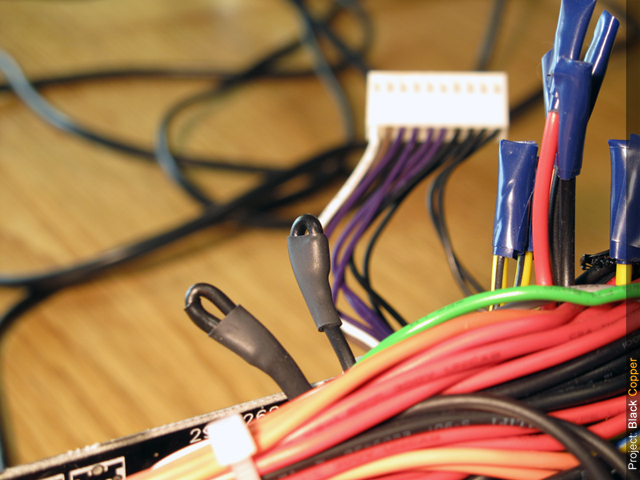

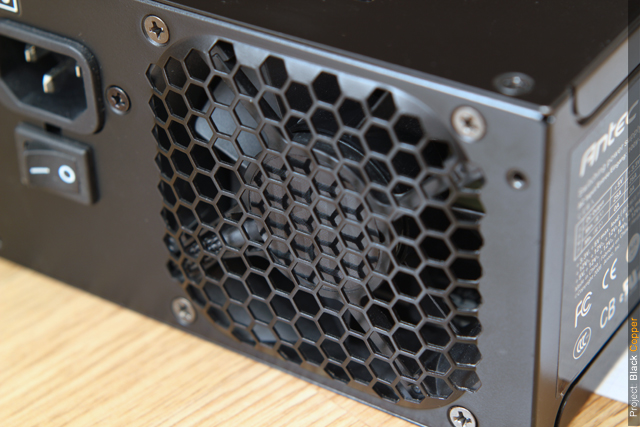

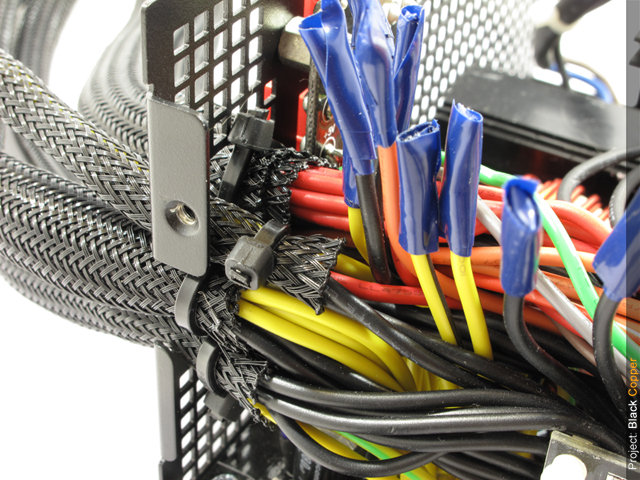

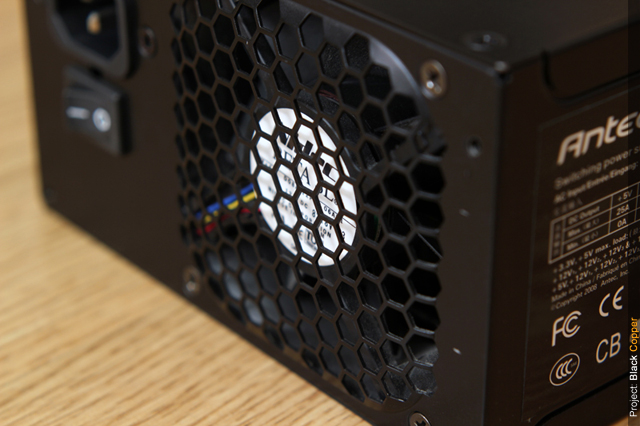

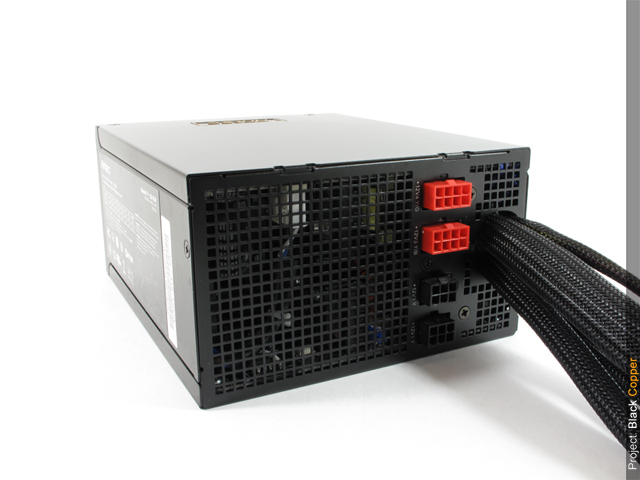

Наконец почти домучал свой Антек. Первоначально сделал так, что оплетка заканчивалась около входа в блок, потом термоусадка, но все равно около дырки оставались цветные провода — в общем неаккуратно, надо переделать

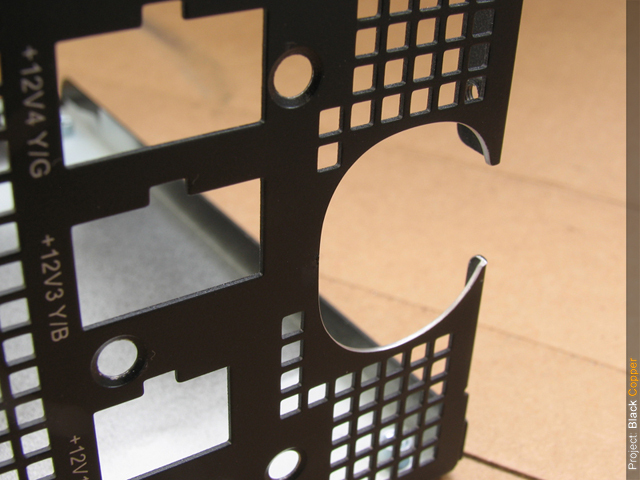

Для начала расширил дырку вверх и вниз (была круглая)


Завел оплетку внутрь, затянул стяжками. Попутно отрезал 4-пин питание материнки и Сата кабели


Осталось только оплести конец 4-пин молекс кабеля, это сделаю потом как буду все вместе собирать чтобы точно длину провода подогнать.
Ну в общем вот что получилось:



зато знаешь что сделал лучшее на что способен

===============================
переделал:
сначала мелкую на конец


потом побольше и поверх
движемся мееедленно
как-то между делом сменилась видеокарта

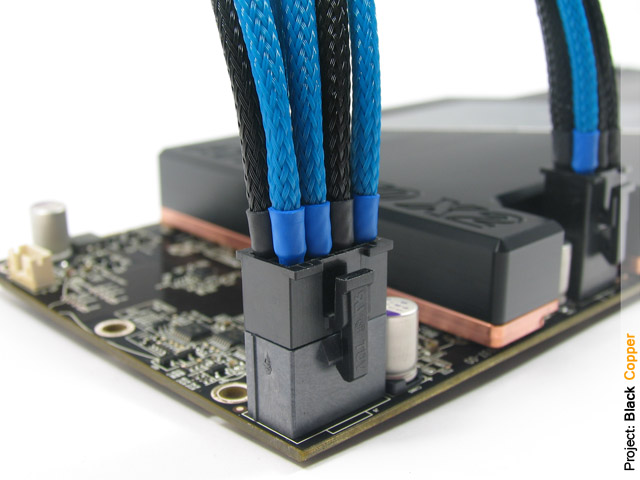

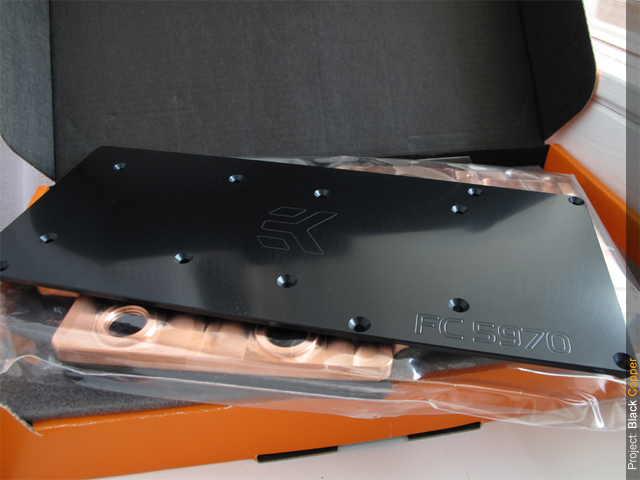

блок и бекплейт к ней


одна вещь мозолила глаза на столе уже полтора месяца, аргг


:)




наконец появились адаптеры с G3/8" на G1/4", теперь могу вкрутить черные штуцера, а не блестящие


небольшой тизер


ну в общем-то как-то в основном пока примеряю где что еще вырезать из-за нового железа
наконец то пнул себя что-то сделать.

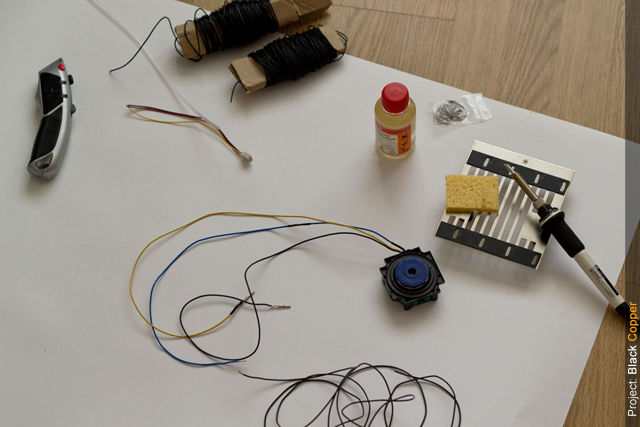

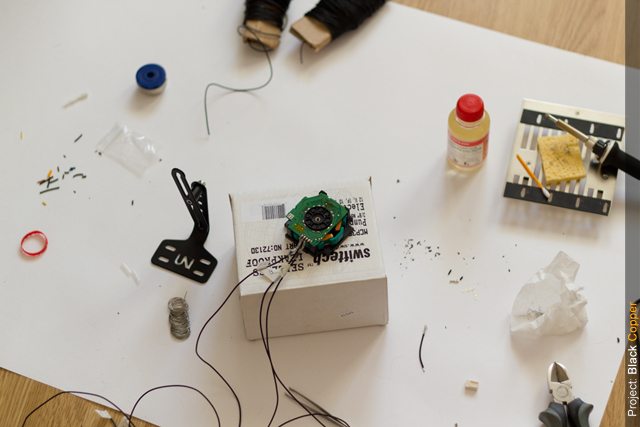

занялся переделать помпу с 4-пин на 3-пин (чтобы к контроллеру подключить)

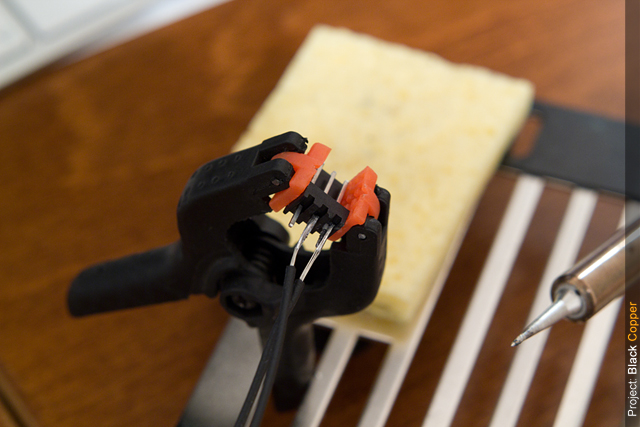

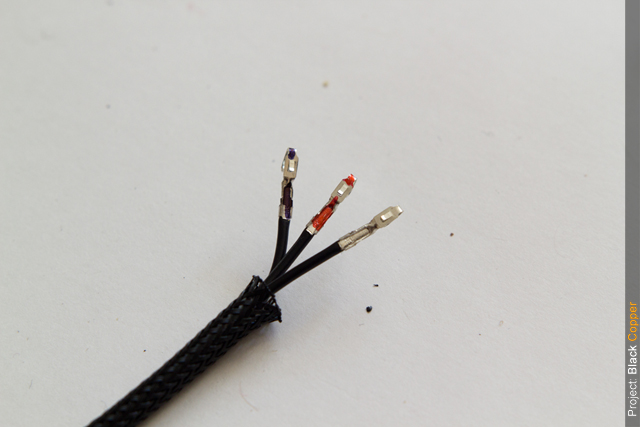

отрезал старые, припаял новые провода, обжал новые 3-пин коннекторы


полезно покрасить коннекторы, если все провода одного цвета


результат

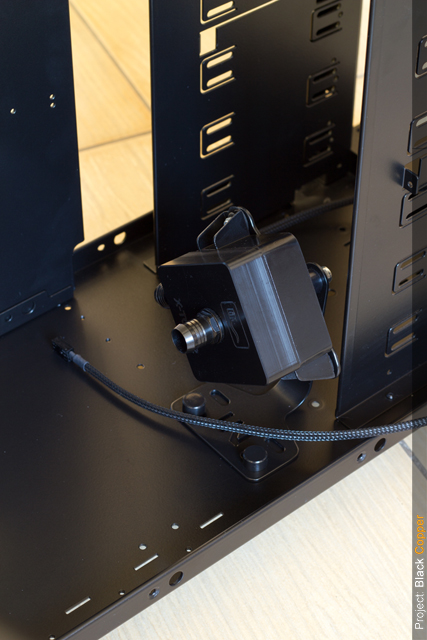

так будет стоять


магические крышечки
Apofigen
:)

=================
Сделал еще немного кабельной работы, на этот раз люстра, переделал ее с молекса на 3-пин вентиляторный, чтобы зацепить за встроенный лиан-лишный реобас:
(фотки — кликабле, если кто-то хочет чуть покрупнее)


крепеж временный :)




тут все таки это направлено не совсем туда куда надо, но в итоге должно быть достаточно света


Ну и заодно оплел питание дверцы (оно пойдет вверх к контроллеру)


Еще хочу сделать одну штуку, но пока только начало:

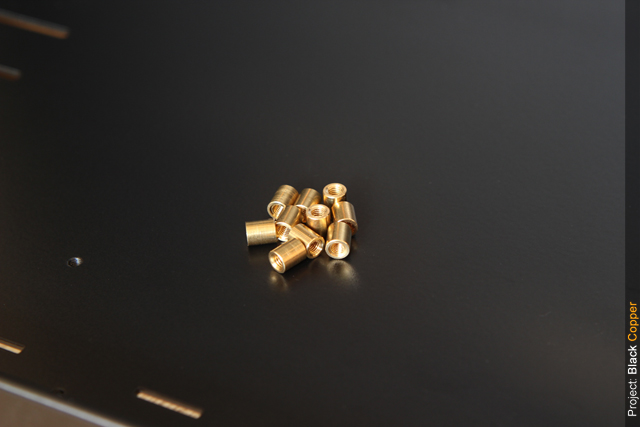

нашел в чип и дейле стойки круглые


пошкурил детальку, разметил, дальше с пайкой вышел затык — надо найти какой-нибудь кирпич или кусок асбеста чтобы нормально нагреть


как припаяю — продолжу :)Пока пайку отложил в сторону, надо все таки горелку купить и припой потяжелее.

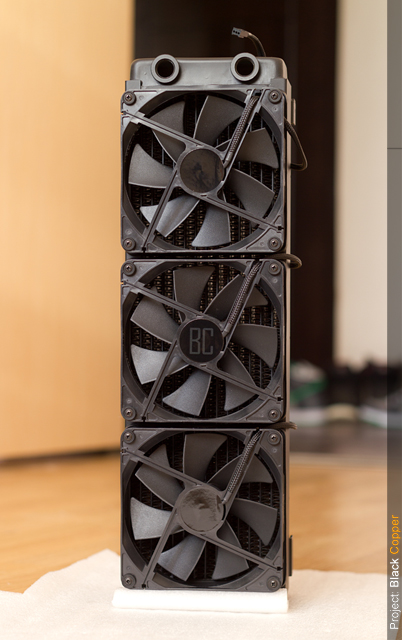

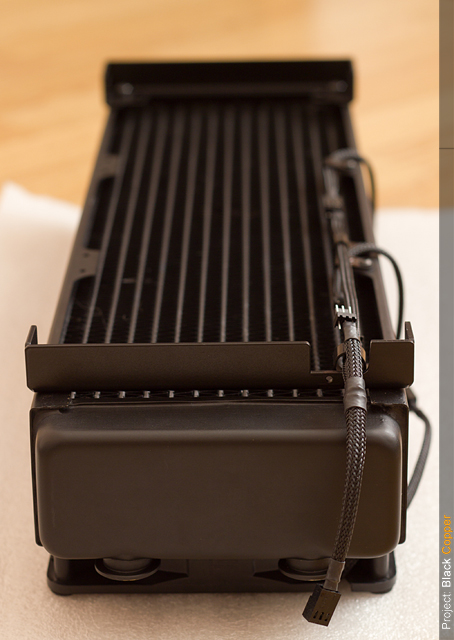

Занялся радиком, пока самое начало

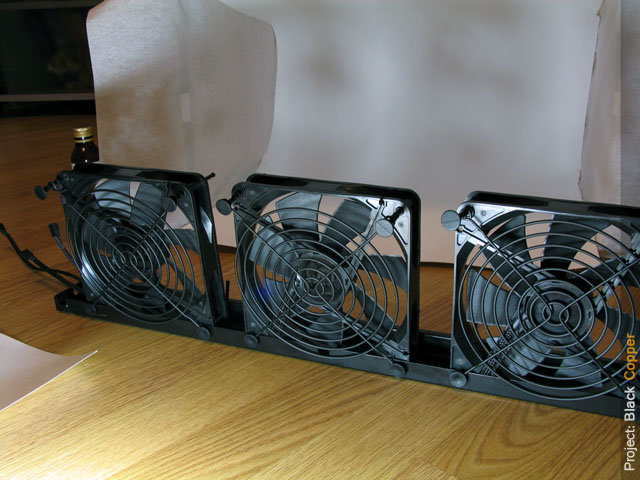

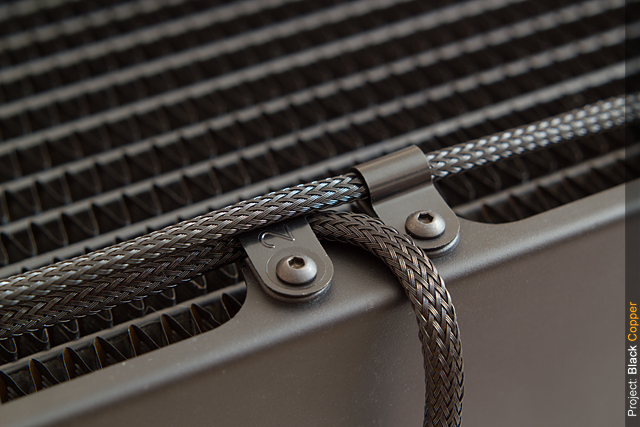

Режем, примеряем, оплетаем




Эти вентили будут в самом центре, так что делаю все аккуратно и четко

завтра-послезавтра продолжу, должно получиться круто :)3 дня паял паял и наконец допаял :)



Gur_man,
==================

парампам

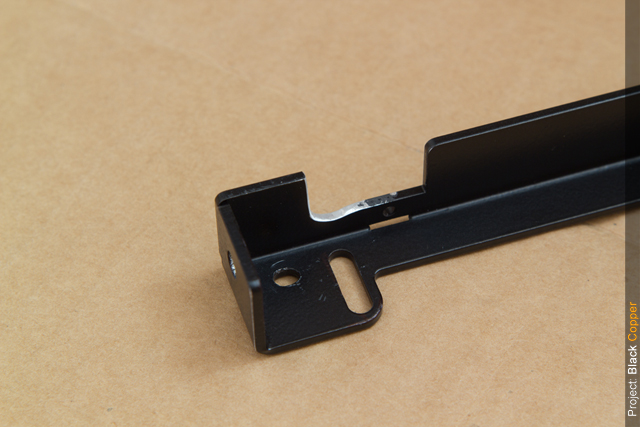

подпилил держатель, чтобы было место для кабеля


и все собрал






Те дорогущие Ноизблокеры пришлось "выкинуть" — оказалось что они не работают с моим контроллером Поставил дешевые Ятлуны, такие же как в дверке. Хотя виброизоляция от ноизблокеров пригодилась
