Король Моддинга 2009 Кастом - Small Tower Dream
Author:MKsoft
Начнем как обычно с модели.
Размеры 310х245х65
Начинка следущая:

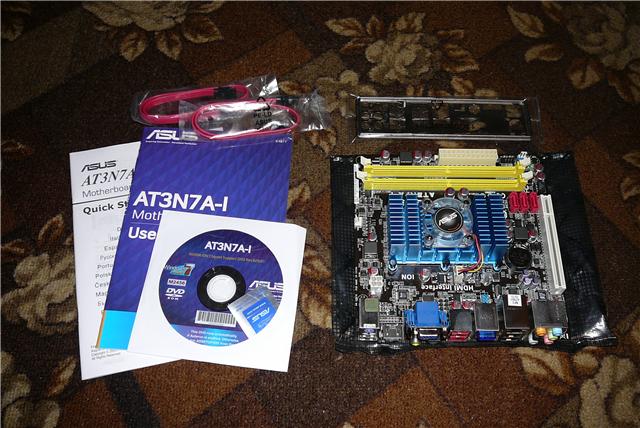

Материнка — ASUS AT3N7A-I (RTL) Atom330 <nVidia ION>
Ну чтож приступим.Подберем материалы.

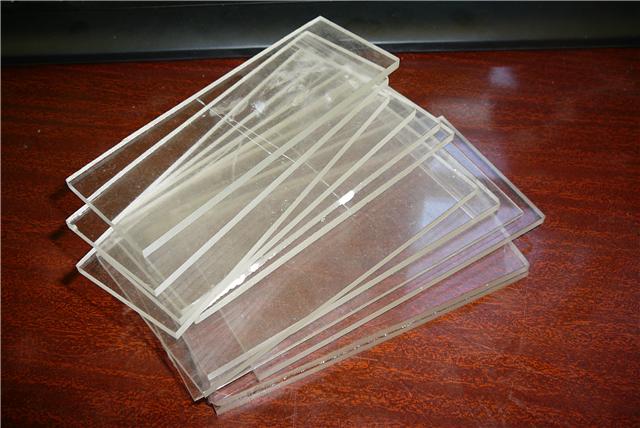

Это на низ и верх.
Это на перед.
Ну а теперь к изготовлению.

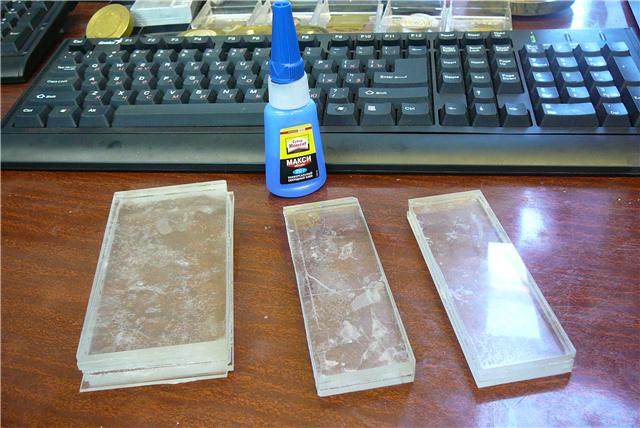

Делаем заготовки.

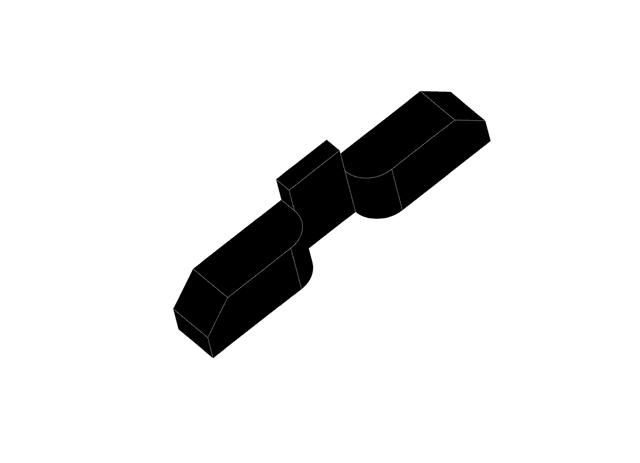

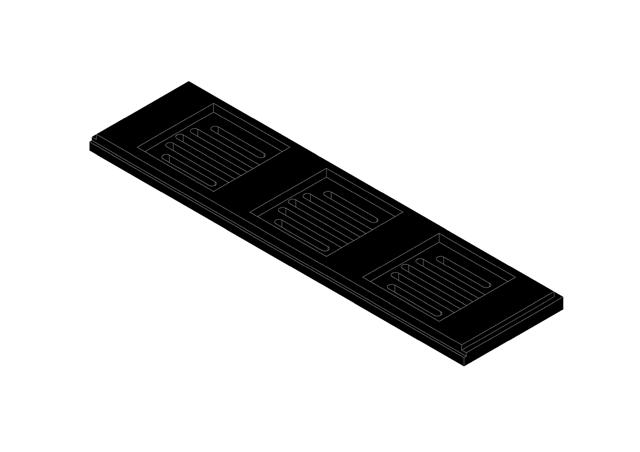

Чертим деталь, делаем обработку и на станок.
В итоге.
Тоже самое со второй деталью.

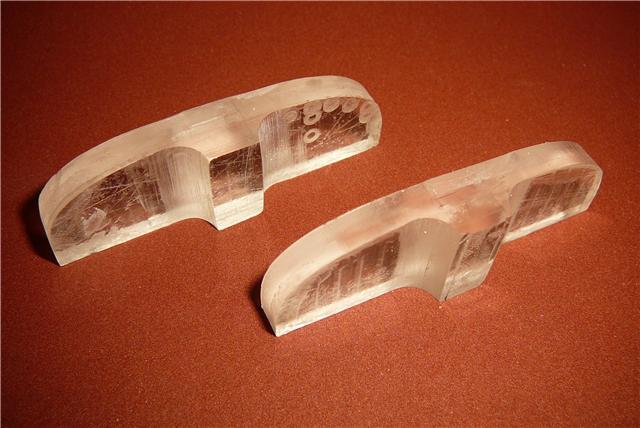

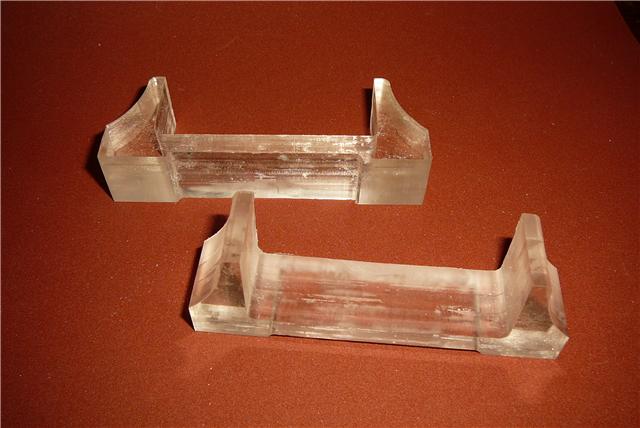

Получаем два элемента для будущего корпуса.
Продолжаем. Следущая деталь.
Сделать не успел, завтра доделаю.
В нижней и верхней частях профрезеровал пазы под боковую стенку и крышку.

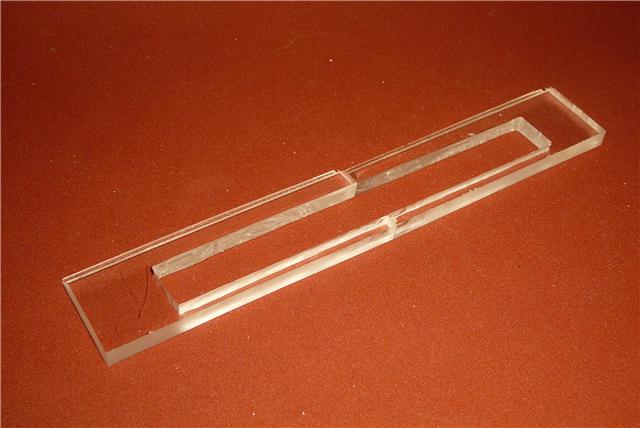

Ну вот и эта деталь готова.

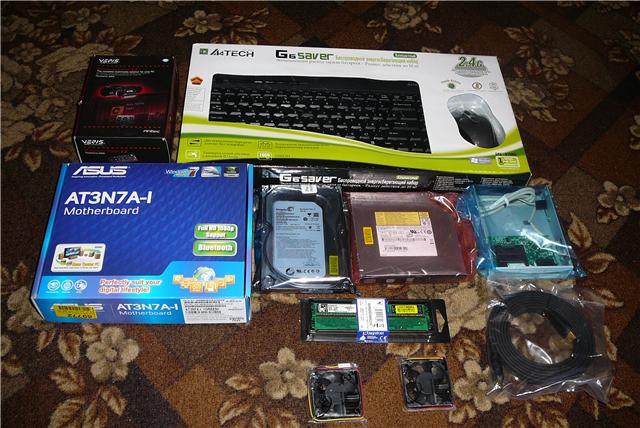

Ура железки сегодня забрал.
Будет небольшое изменение, вместо харда на 3.5' будет 2.5'.
Ну и самое интересное. Она самая.
ПДУ.

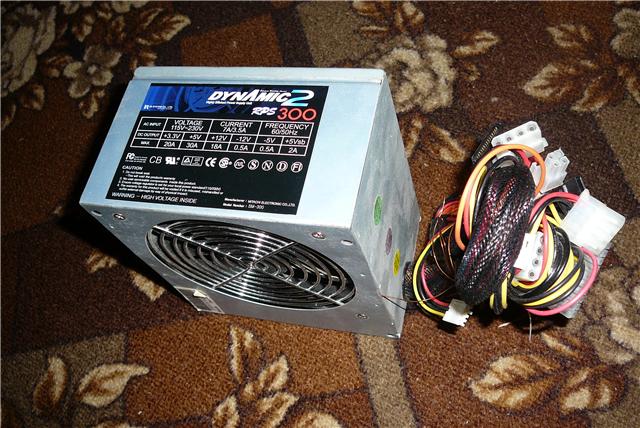

БП. — Да обычный ATX, мини преобразователей не нашлось
Ну и началось самое интересное.

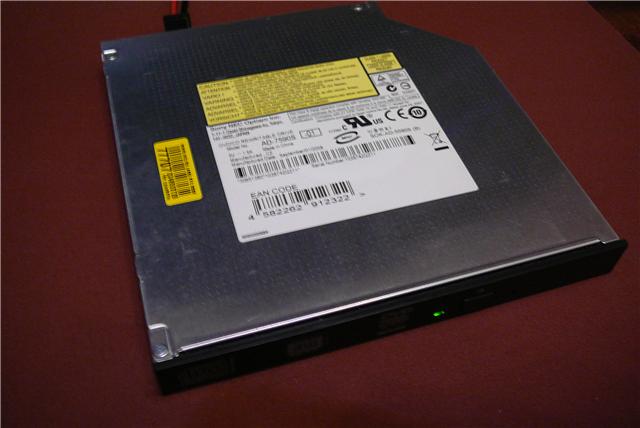

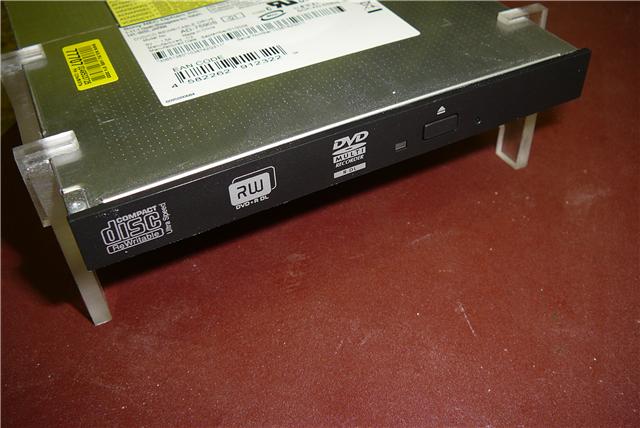

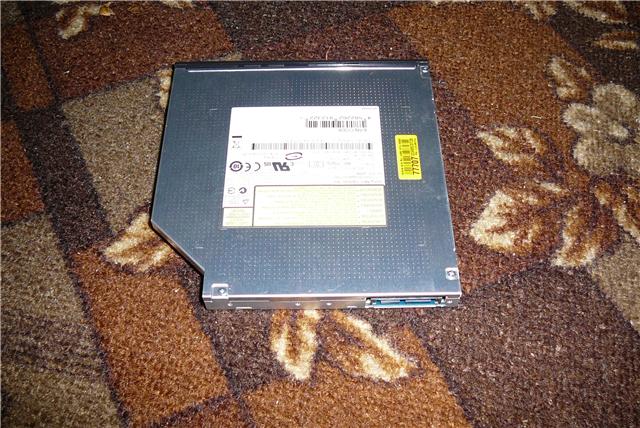

Привод, sata.

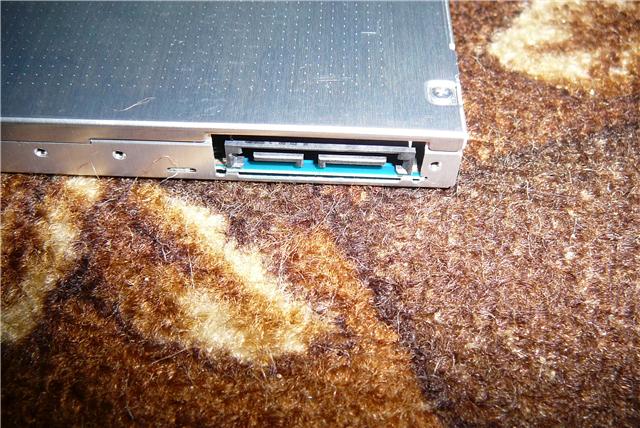

Ну я думал обычный и power и data обычные. Ан нет Data то такой же а вот Power меньше.

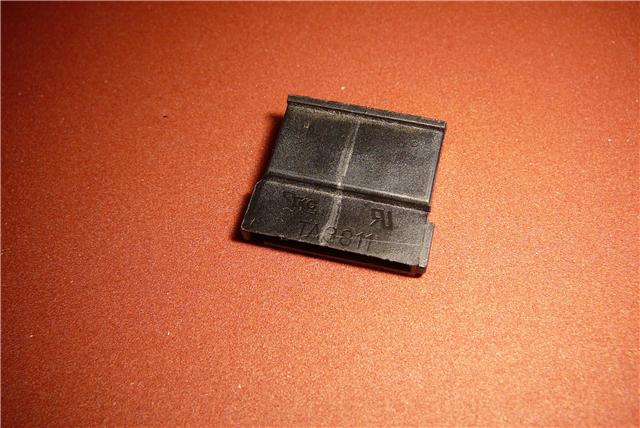

Вот он какой.

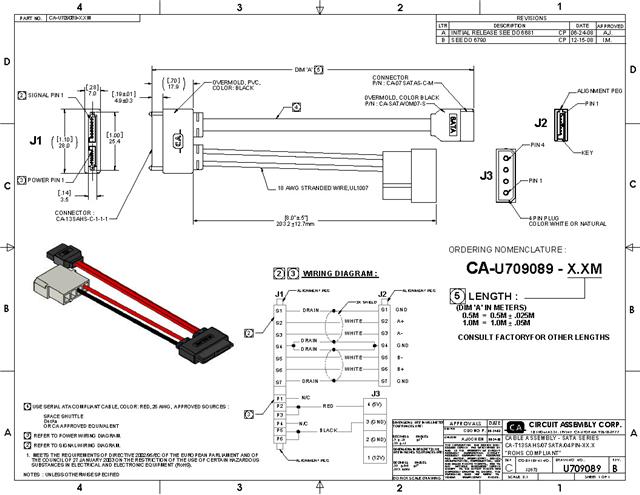

Думал заказать, дак близко не нашел, да и цена. Ну ни че пара часов по нету и вот оно даташитик
Отсюда все стало понятно. И решил я сам его сделать.
Взял стандартный.

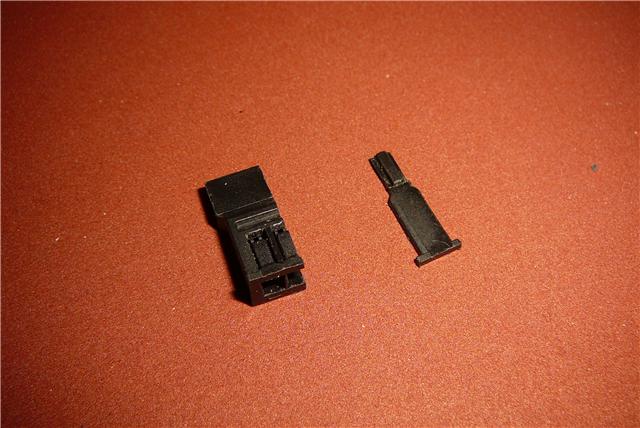

Разобрал.
Разметил по ширине того что в приводе.

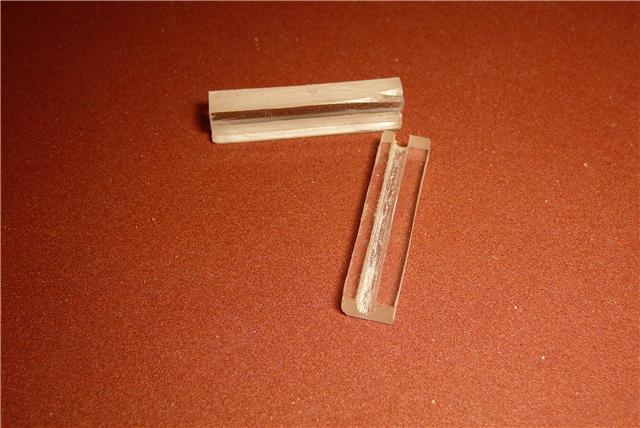

Распилил.

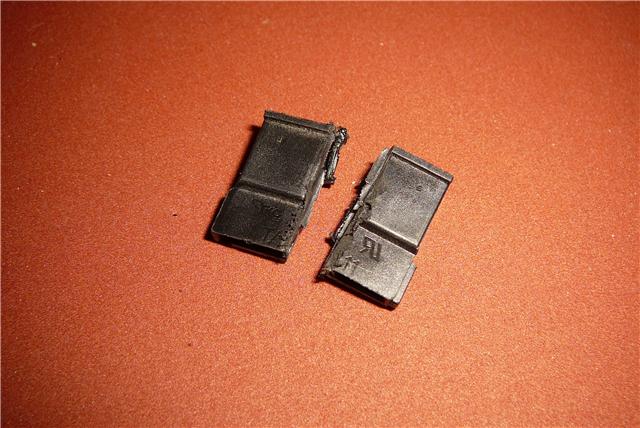

Получились вот такие части.
Склеил их.

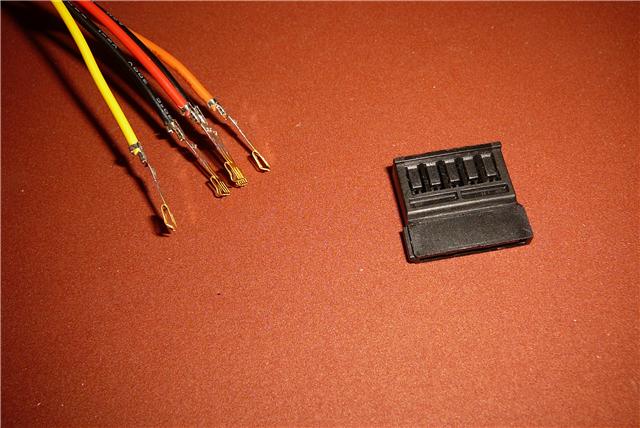

Подрезал ненужные контакты.

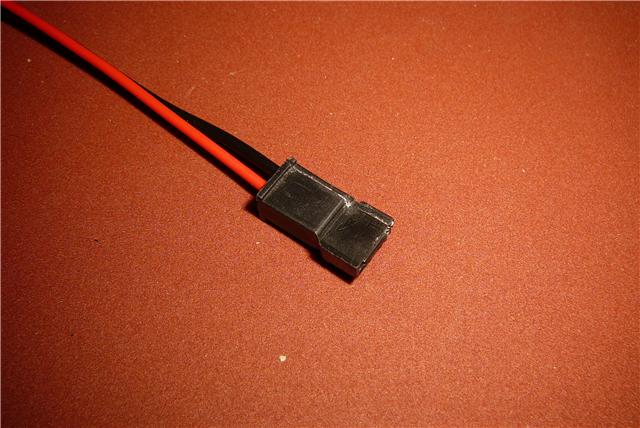

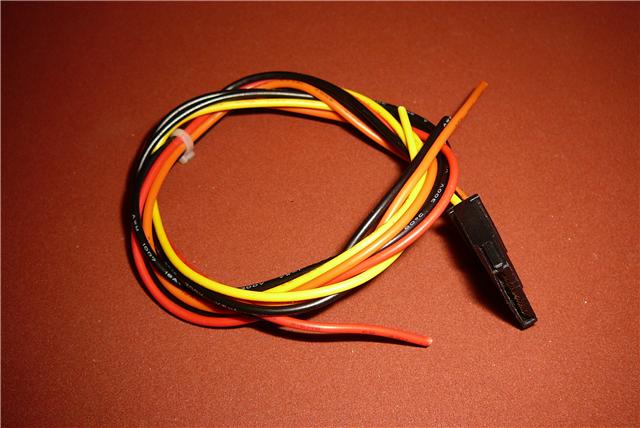

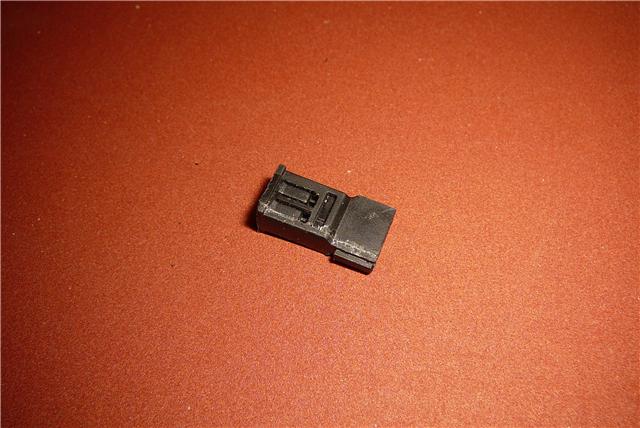

Ивот вуаля кабелек slim sata готов.
Проверил, все работает.

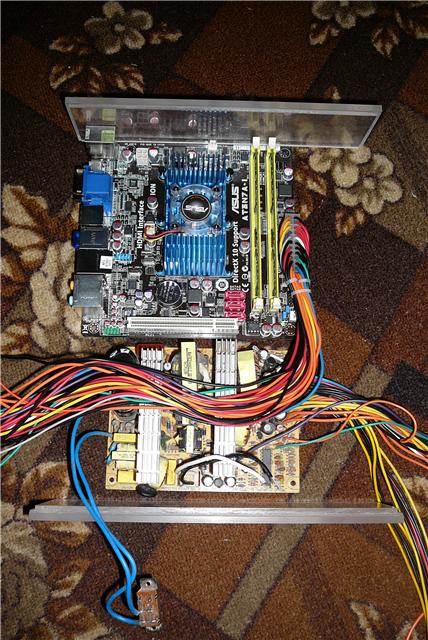

Ну и напоследок посмотрел как материнка и БП будут располагаться.
Продолжаемс. Нижняя и верхняя накладки.
Вот как все вместе выглядит.
А теперь задней стенкой займемся.
Примерим.

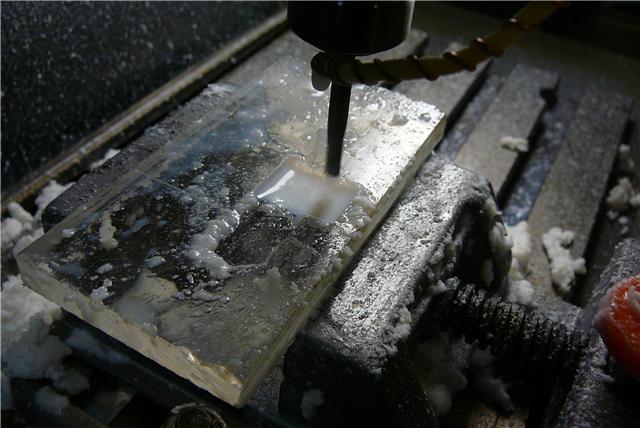

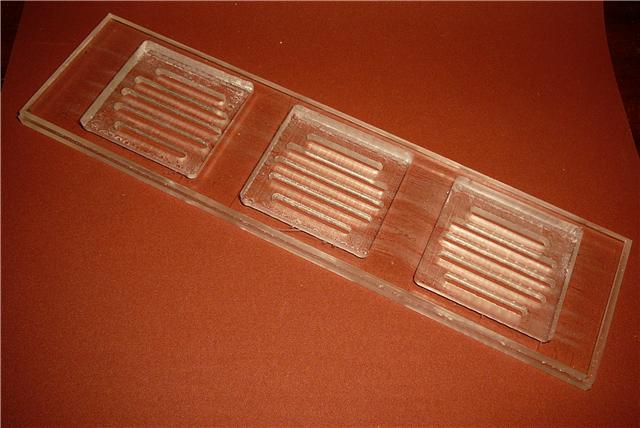

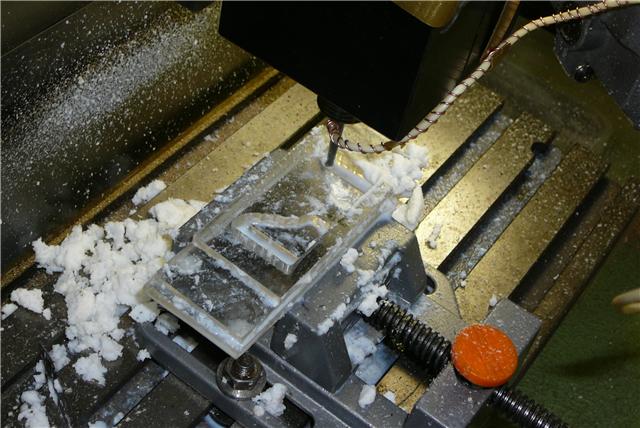

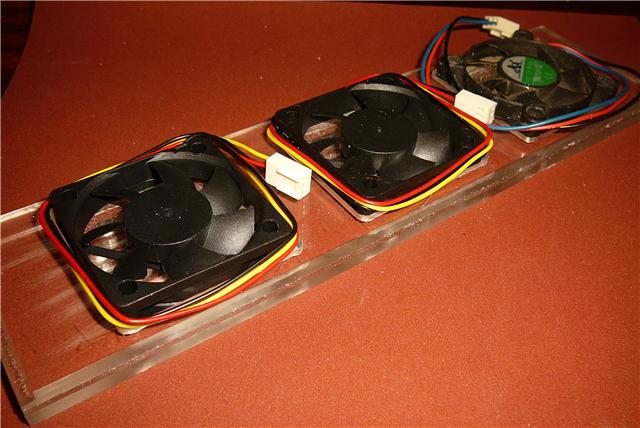

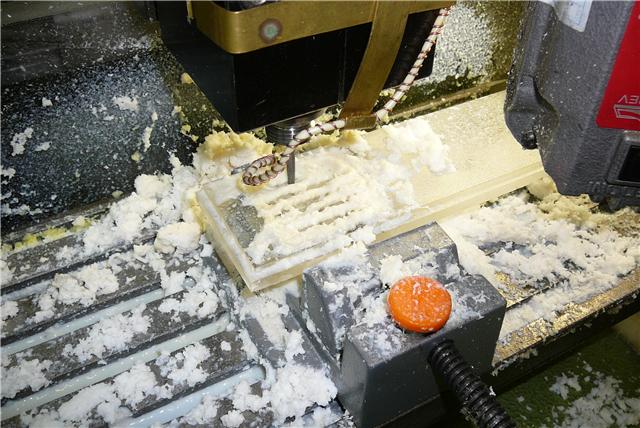

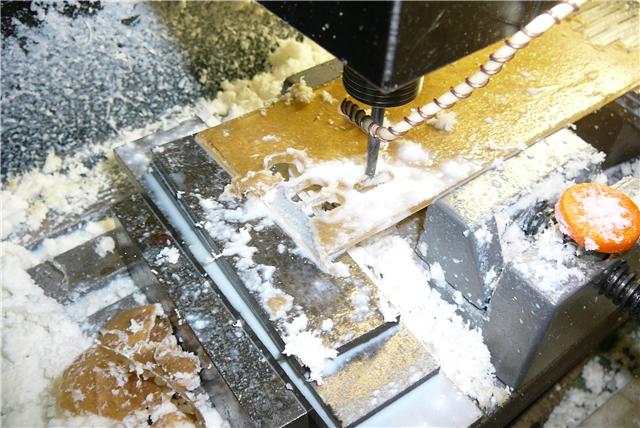

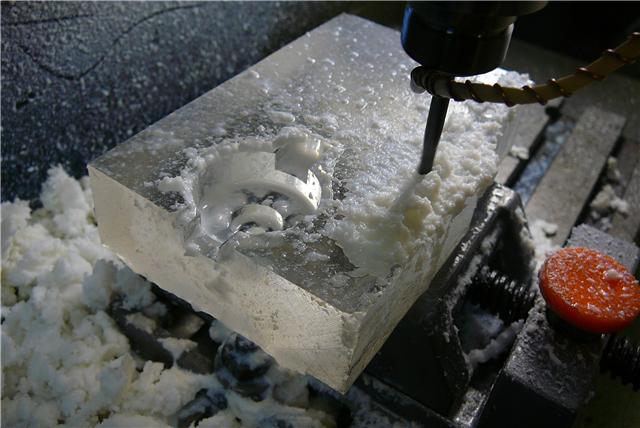

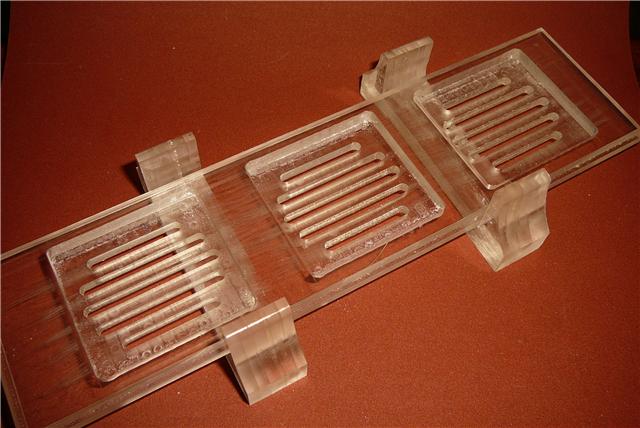

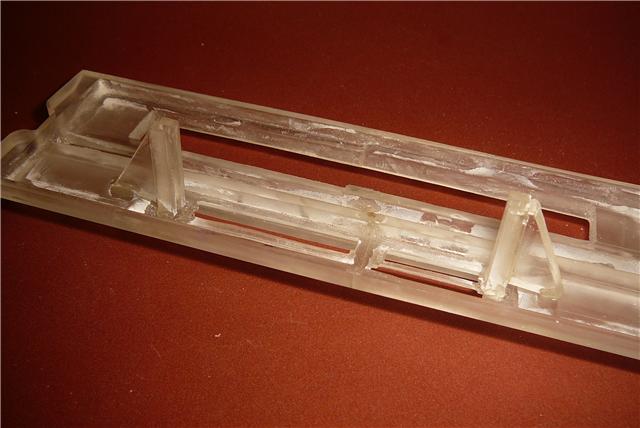

Новый день новые детали.Фрезеруем места под кулеры в основании.

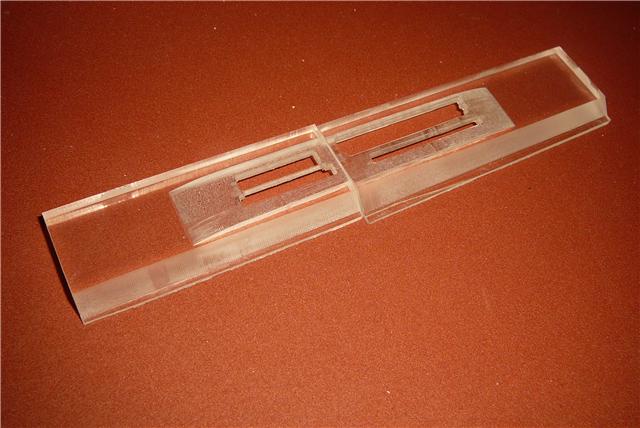

Затем делаем вставки под привод и карт ридер.

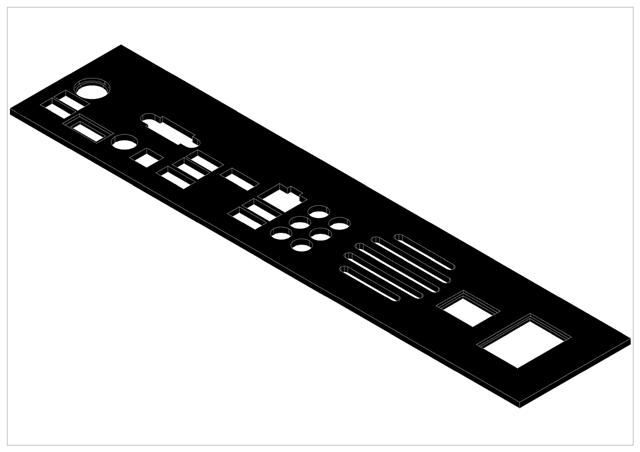

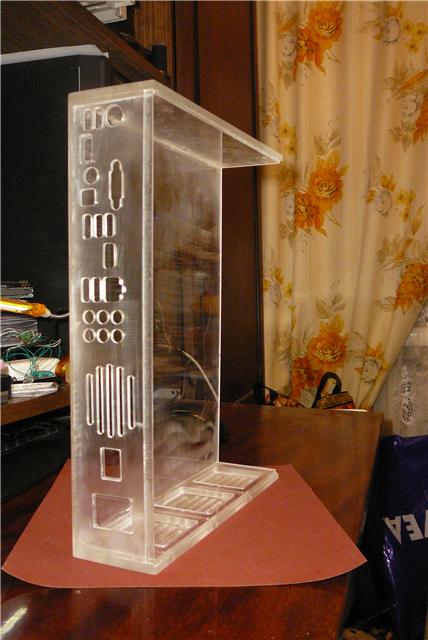

После выфрезеровываем участок в задней стенке под крышку.

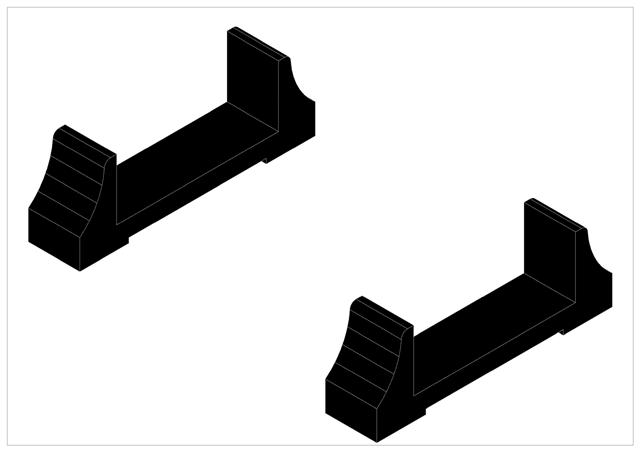

Сегодня у корпуса появились ножки.

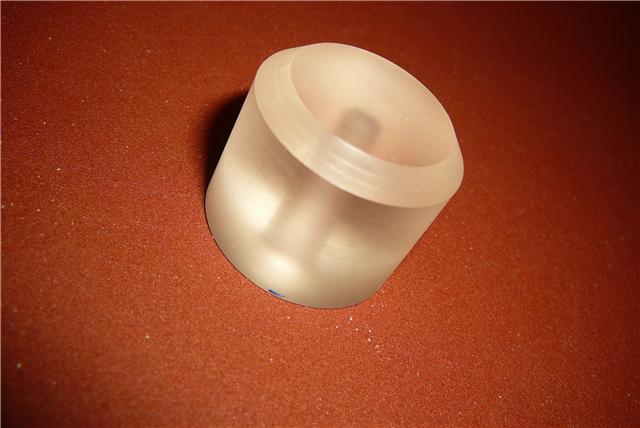

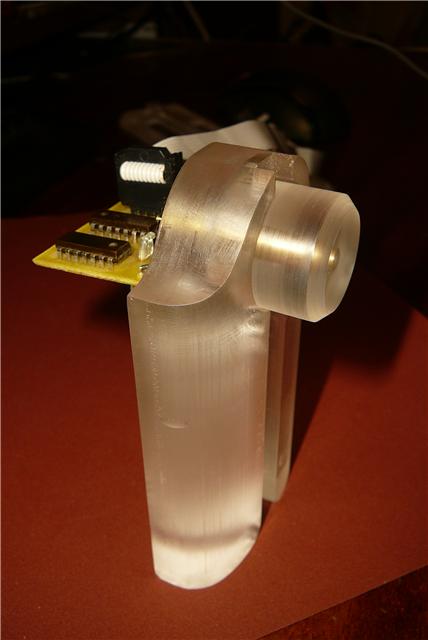

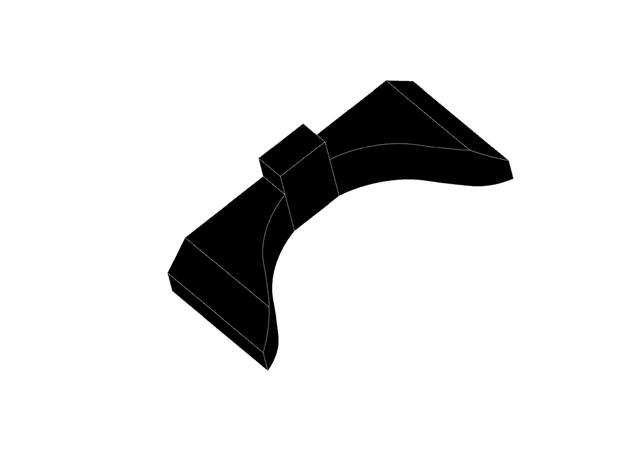

Выточил ручку.
Вырезал решетку в виде эмблемы nVideo на крышке.
Сегодня выточил ось для ручки и вклеил ее.

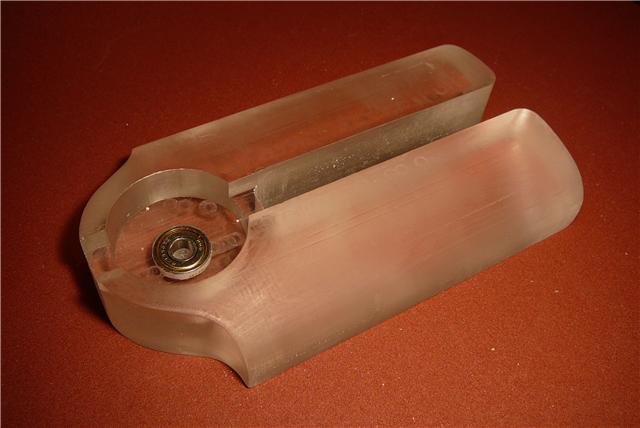

Поставил подшипник.

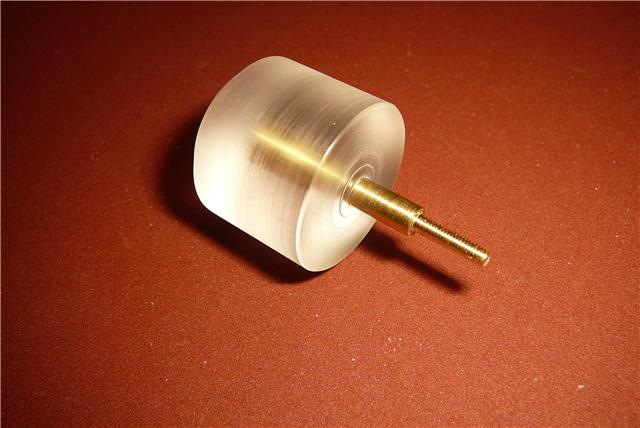

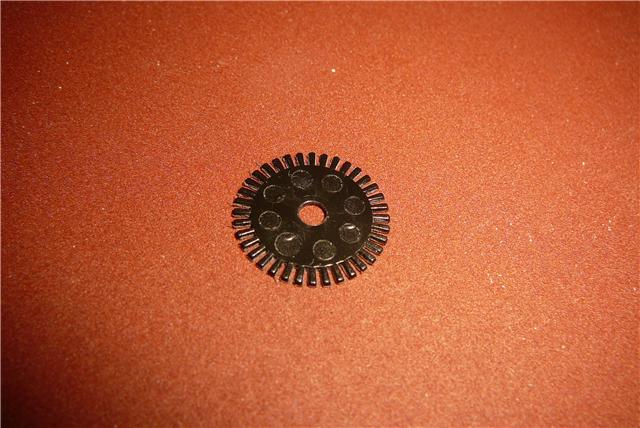

Сделал вот такой диск из взятой от мышки оськи.

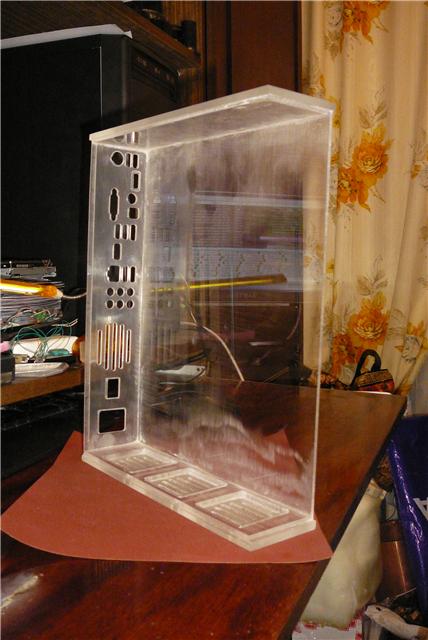

Начал клеить корпус.
Выточил втулки для крепления матери и БП.
Начал клеить переднюю панель.

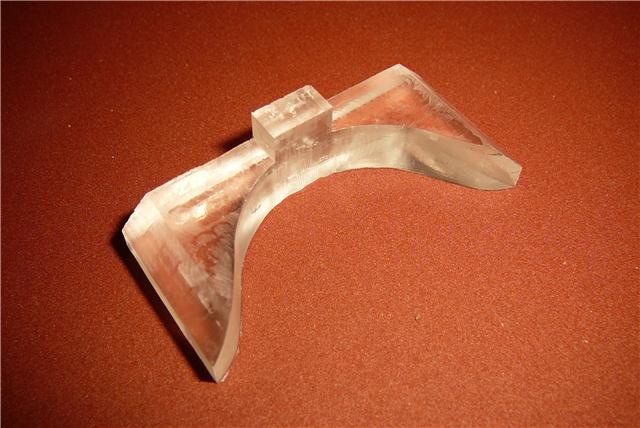

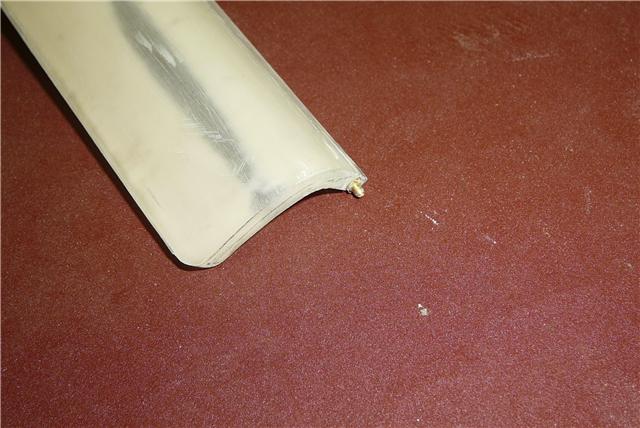

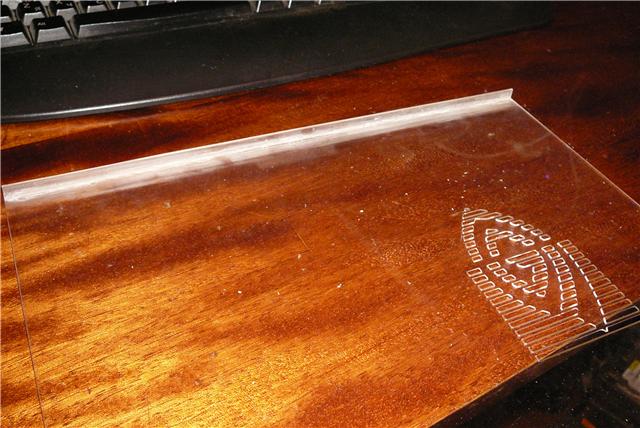

Сегодня приклеил уступ к крышке.

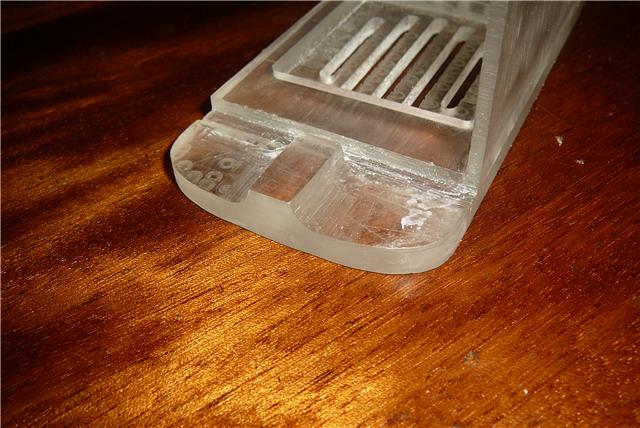

Профрезеровал пазы под дверцы.

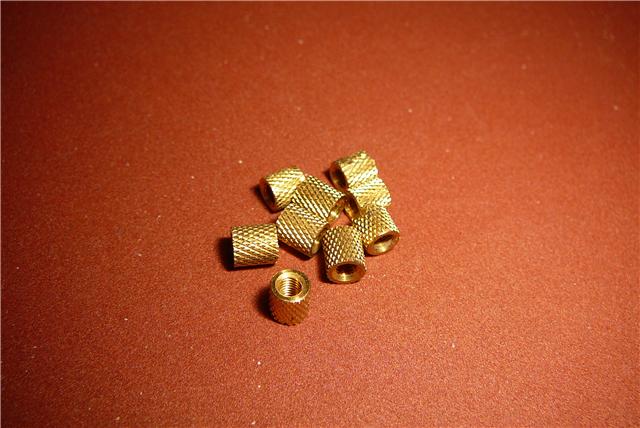

Ну и напоследок склеил втулки для крепления матери и БП.
Приклеил накладки.

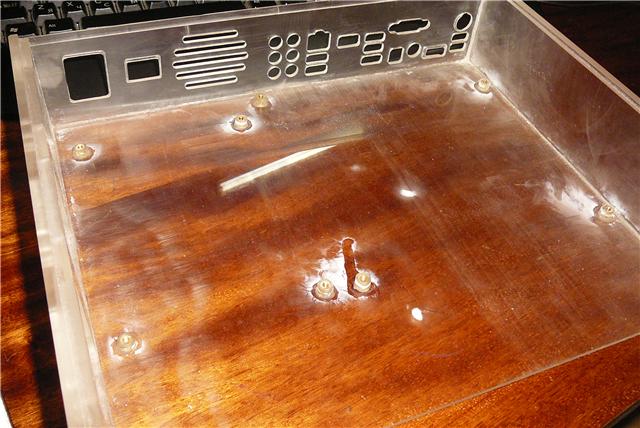

Вклеил втулки.
Закончил склейку деталей для передней панели.
Собрал и установил валкодер.
Сделал накладку для отвода 2-х usb.
st2105:
всегда было бы интересно

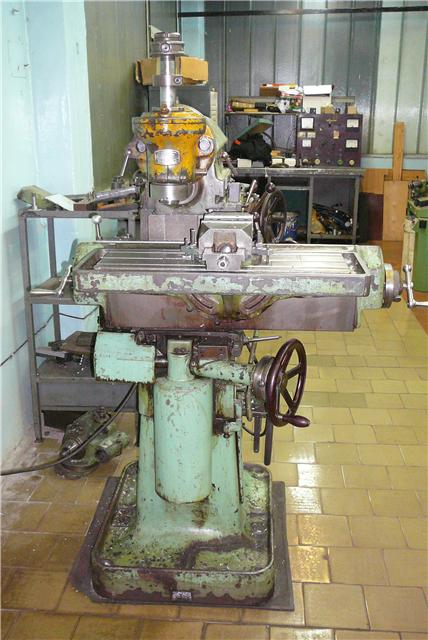

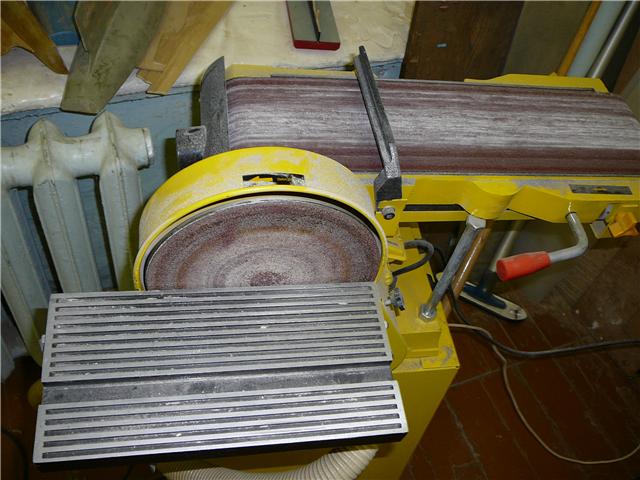

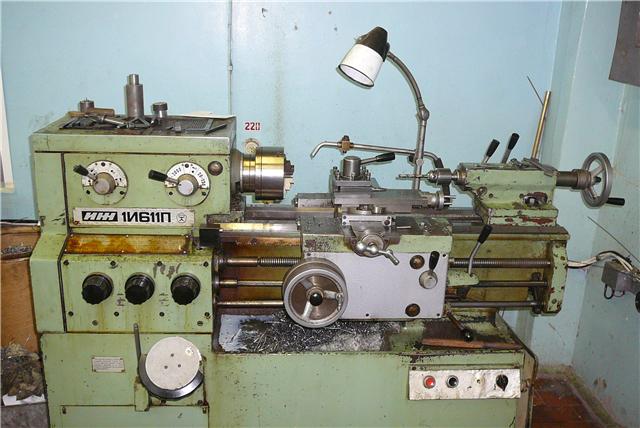

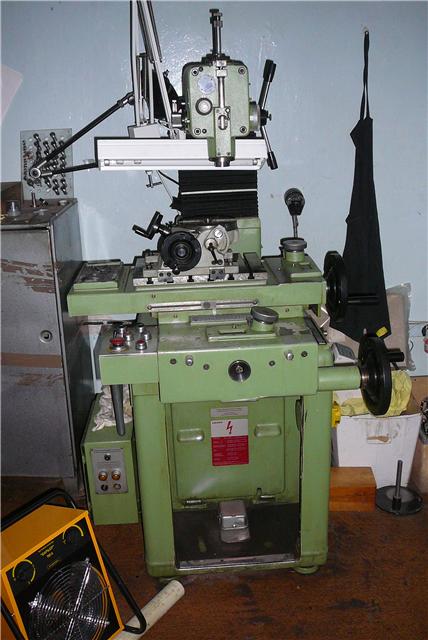

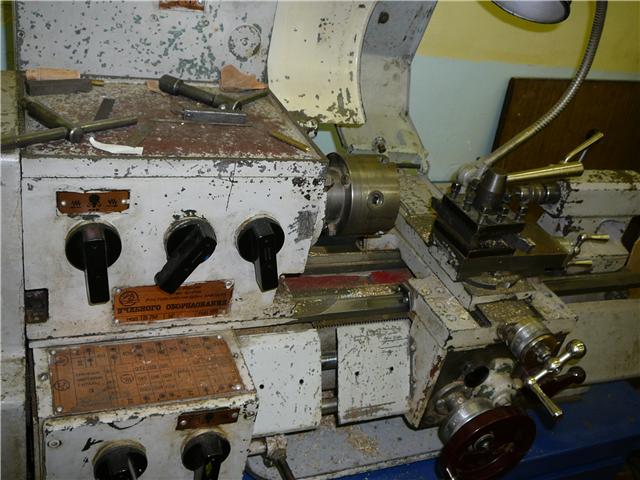

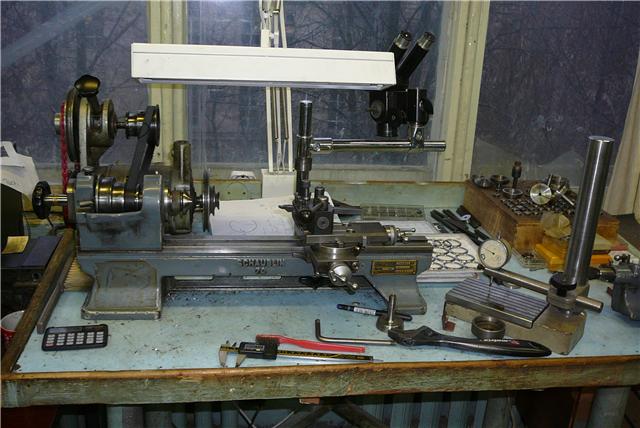

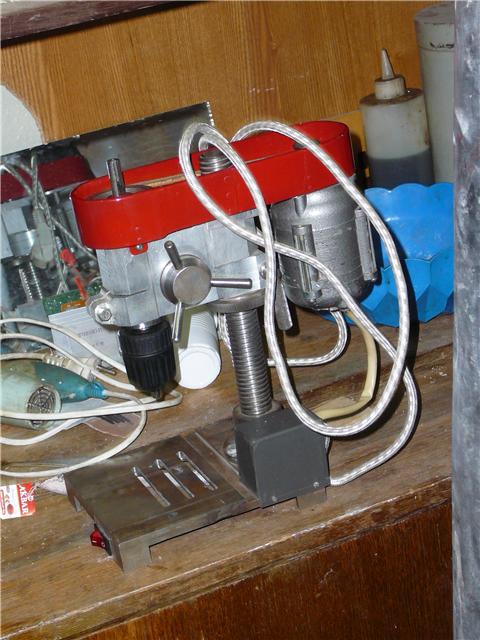

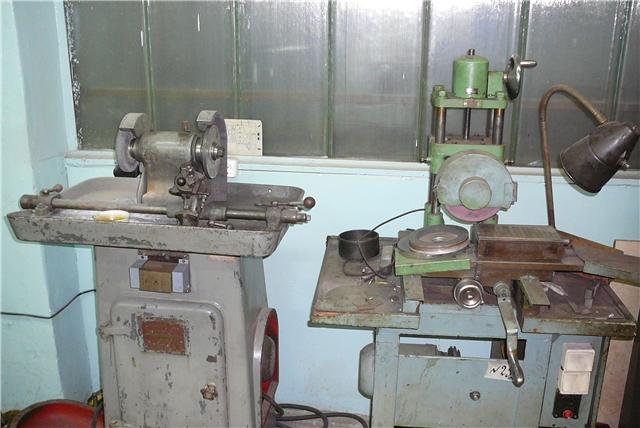

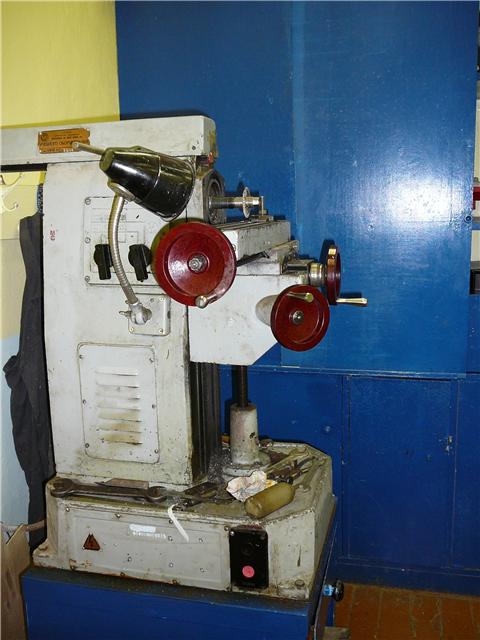

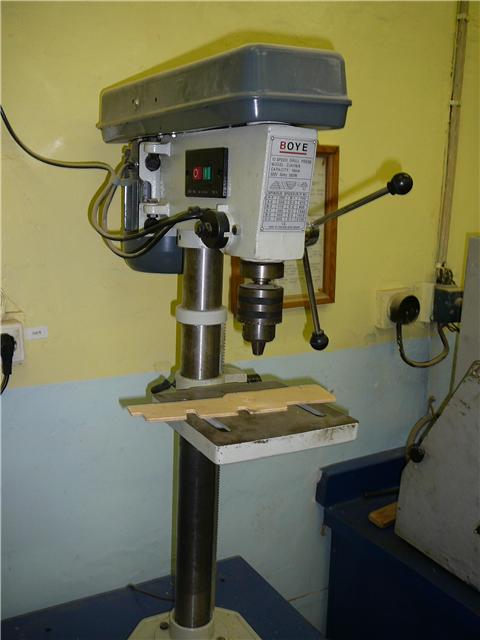

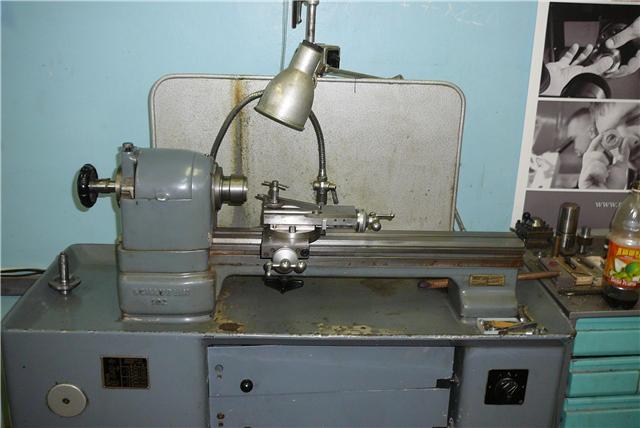

Станки — из основных вот эти…
а забыл половина из двух дверец готова.

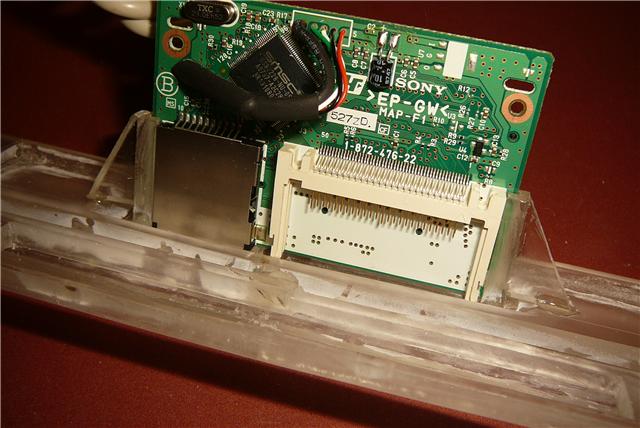

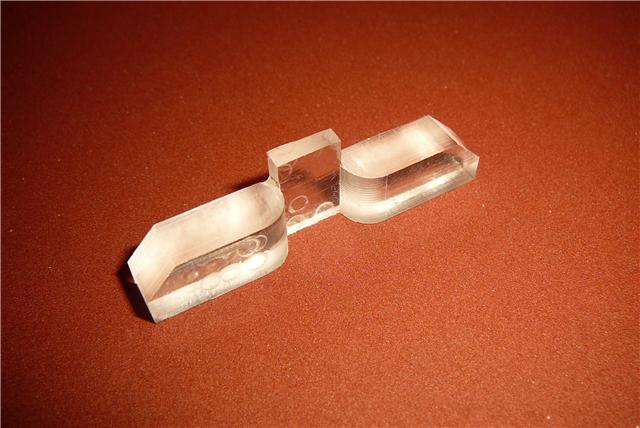

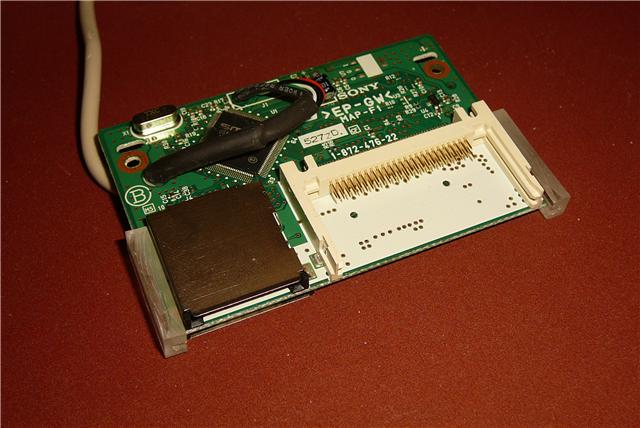

Сделал направляющие для крепления карт ридера.
Вклеил их.

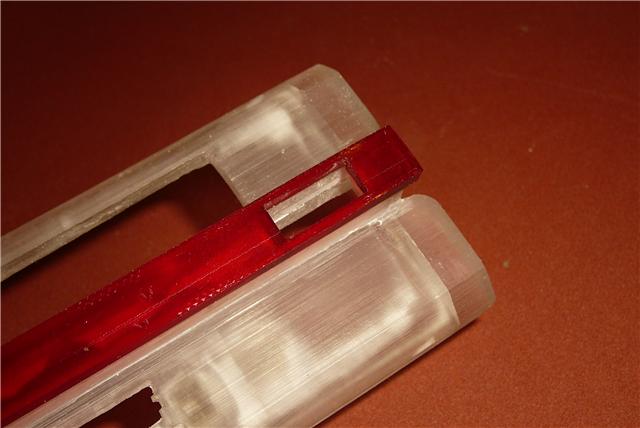

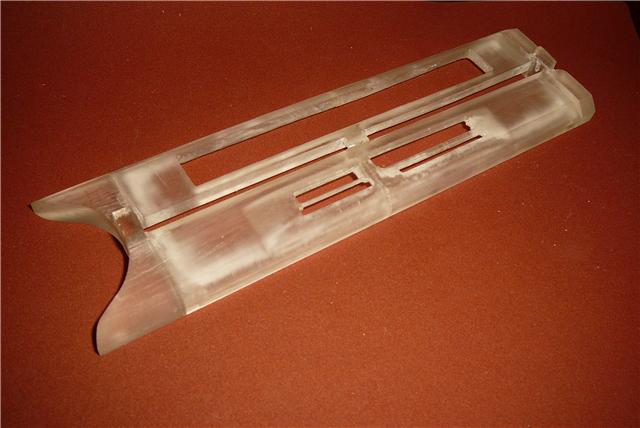

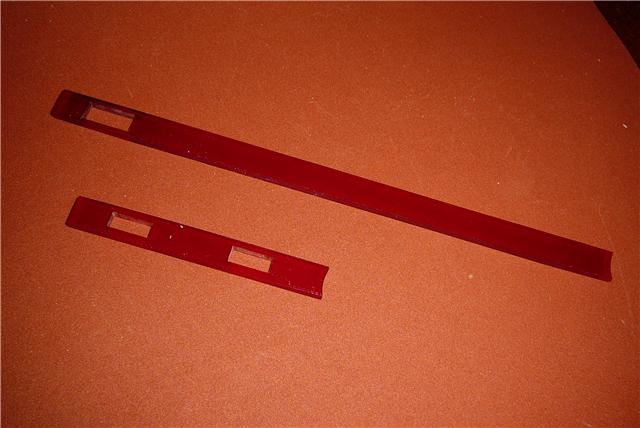

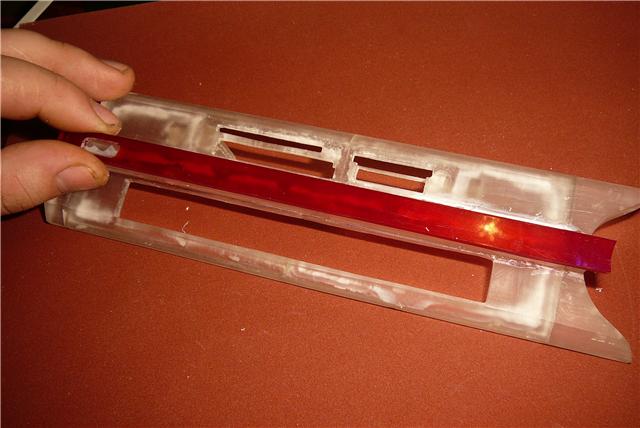

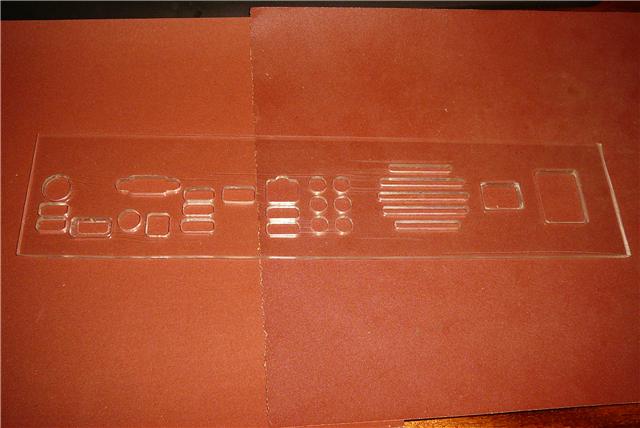

Изготовил две накладки для передней панели.

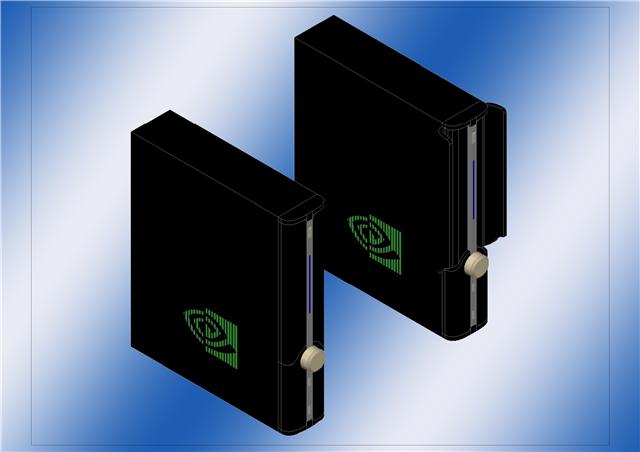

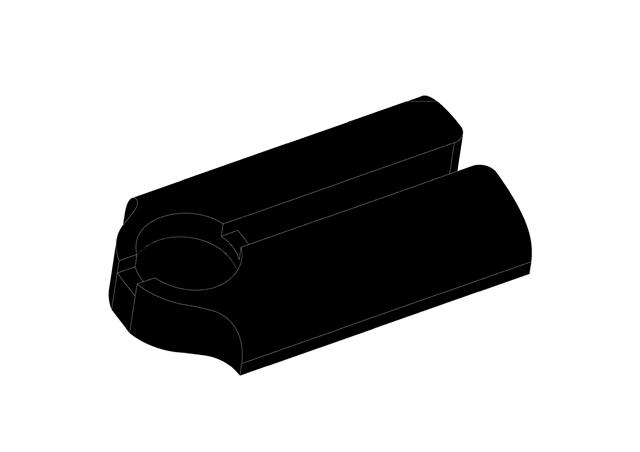

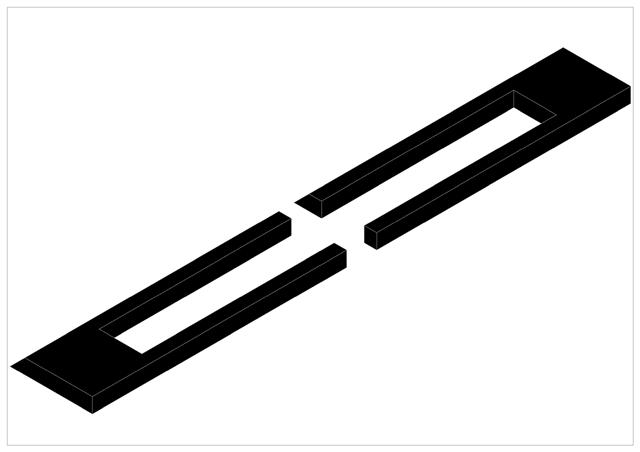

Мне в Риноцеросе над моделью поколдовали и вот что вышло.

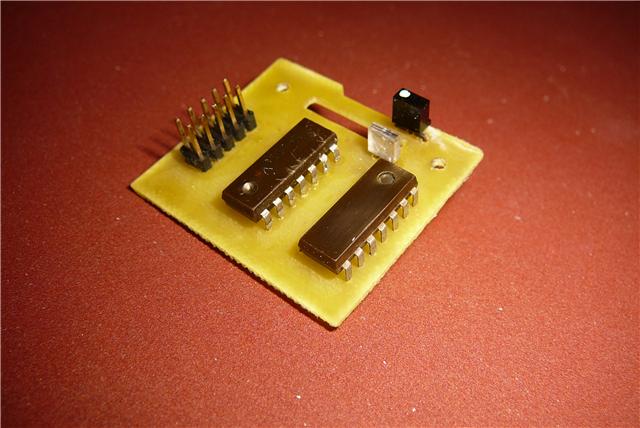

!!! Это не конечный вариант (дверцы не прозрачнын, на передней панели вставка красная, ручка вругого цвета)!!! Вот схемка валкодера.
А это последние детали.
Кнопка.

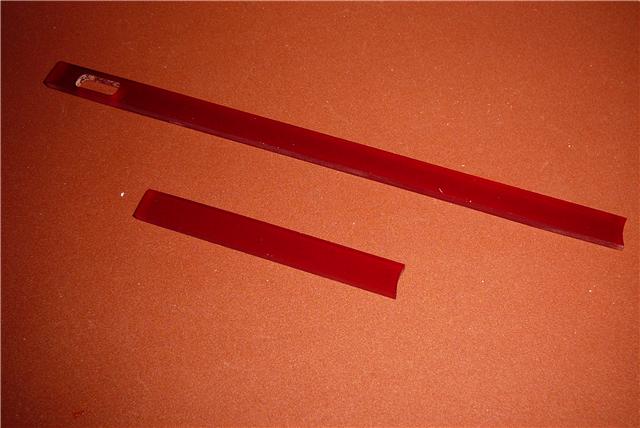

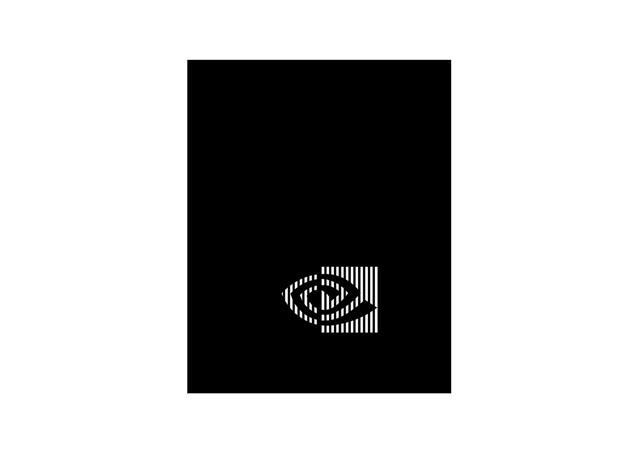

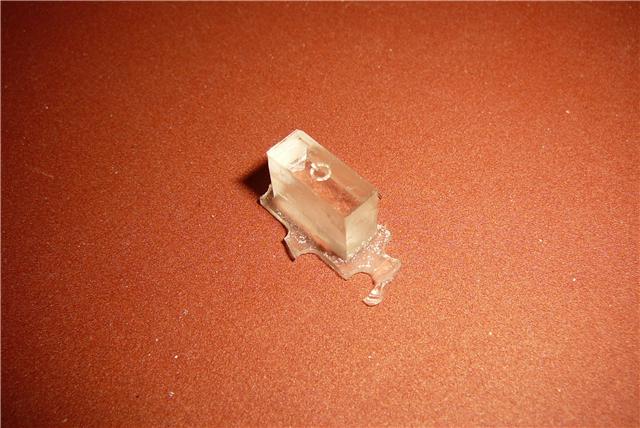

Накладка для подсветки лейбла nvidia

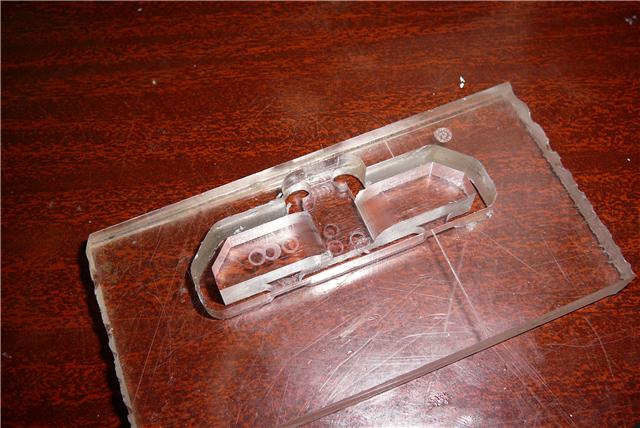

Вскрыл сегодня в накладках отверстия под кнопку и usb разъемы.

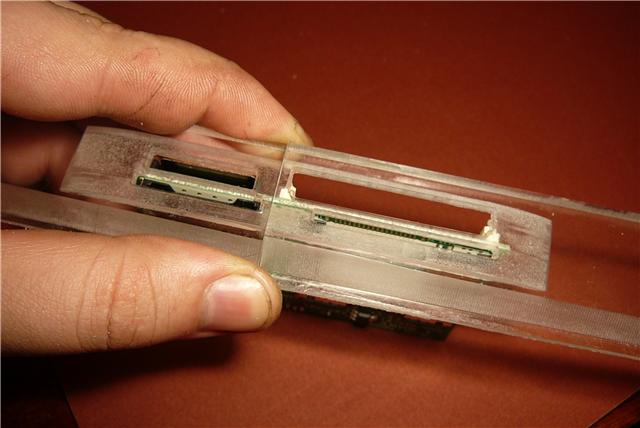

Примерил.

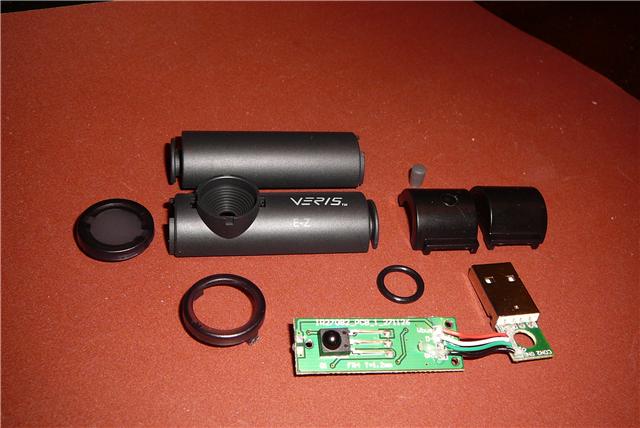

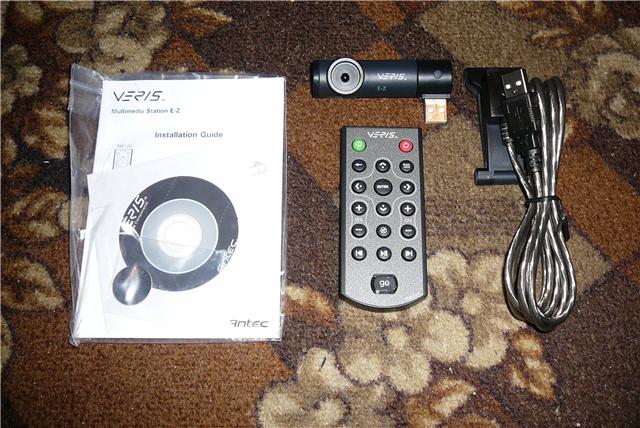

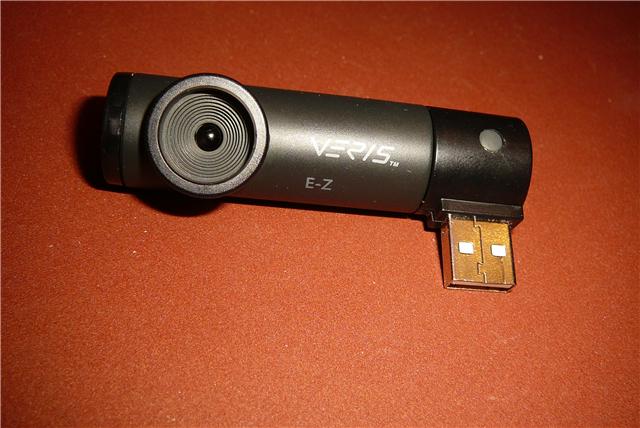

Разобрал ик приемник.

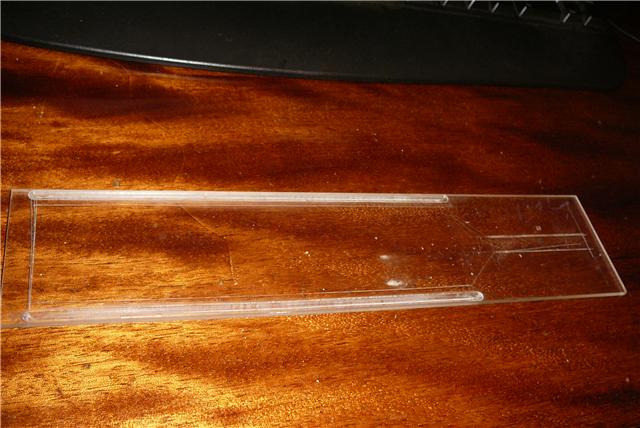

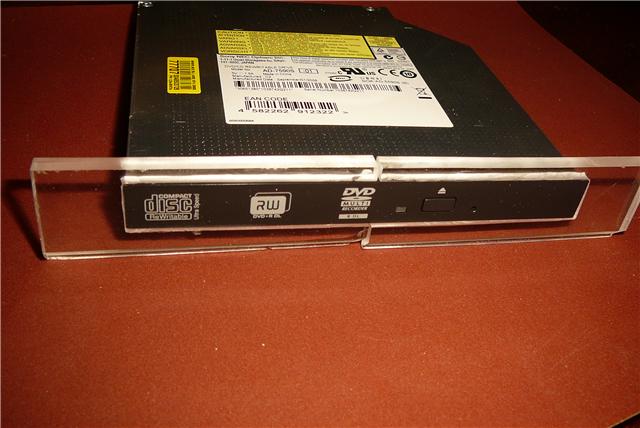

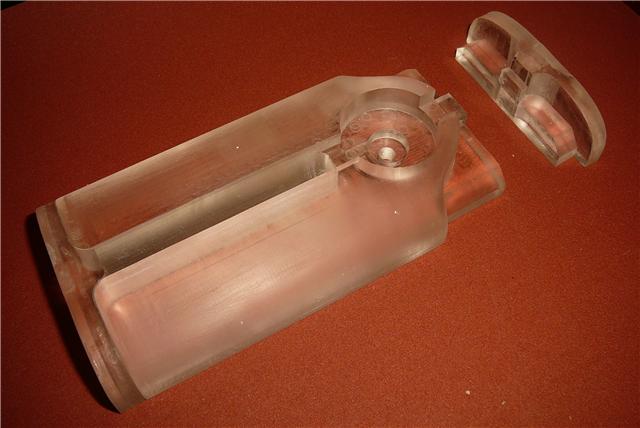

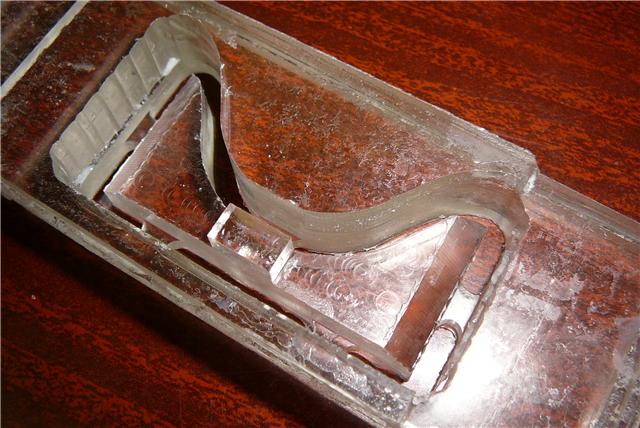

Сегодня выпилил и склеил держатель для привода.
Склеил зашпатлевал и вышкурил дверцы.

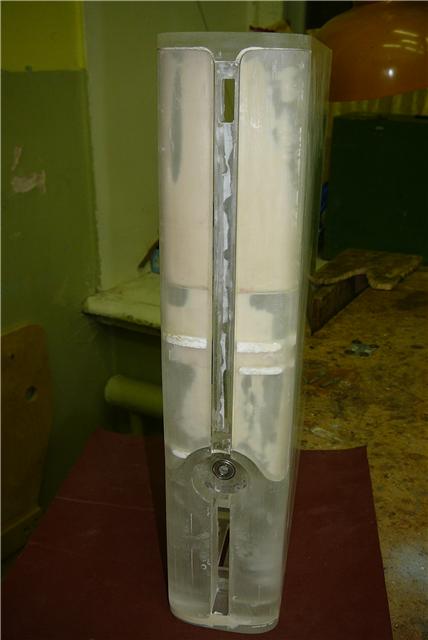

Вклеил преднюю панель в корпус, зашпатлевал и вышкурил.

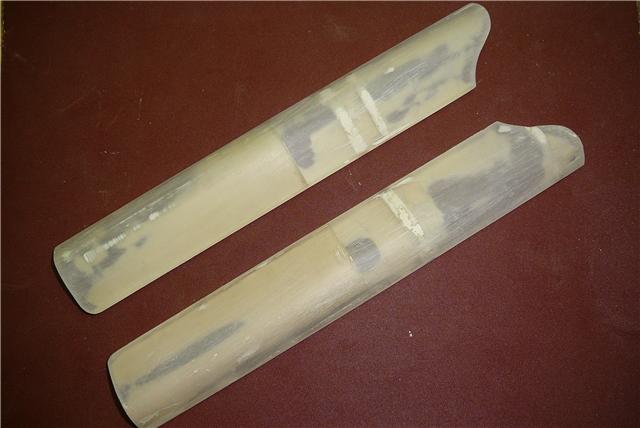

Делаем петельки.Выточил стопорные шайбы.

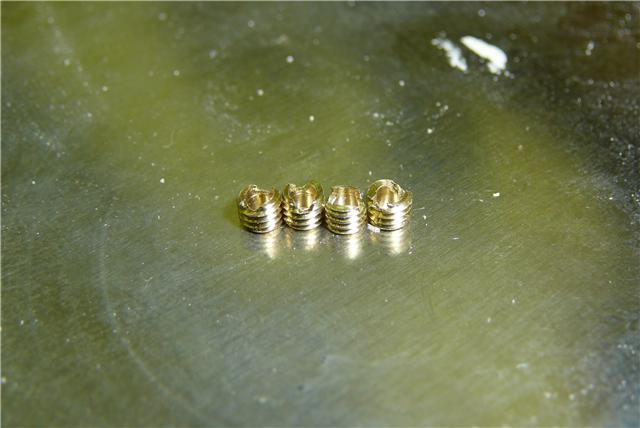

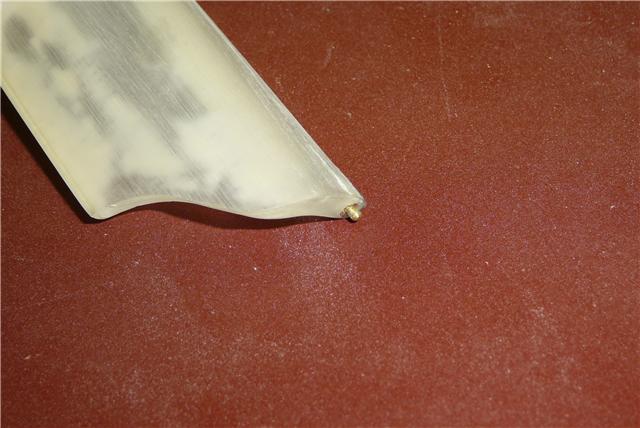

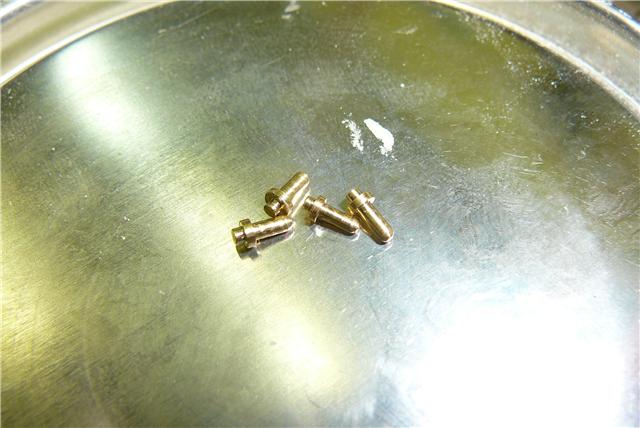

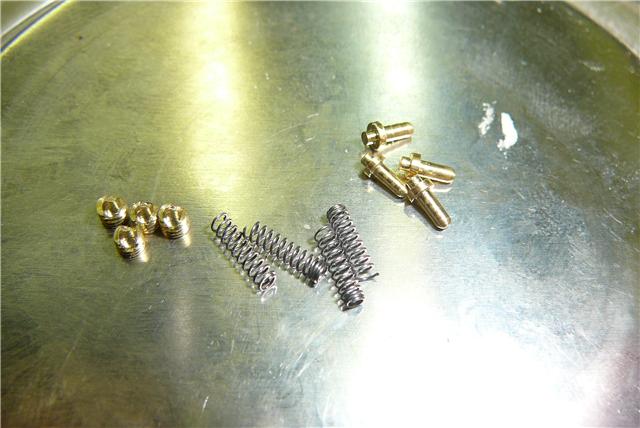

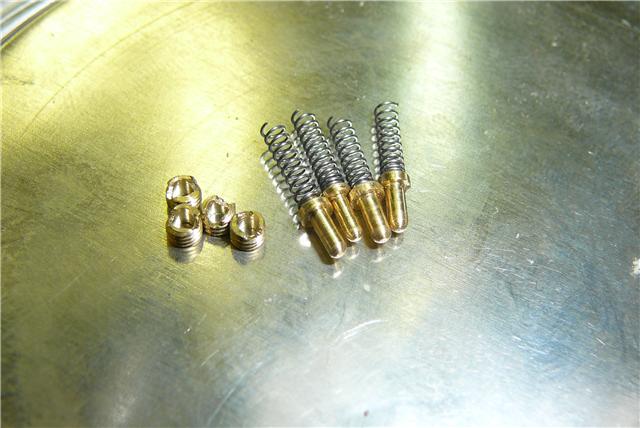

Выточил штырьки.

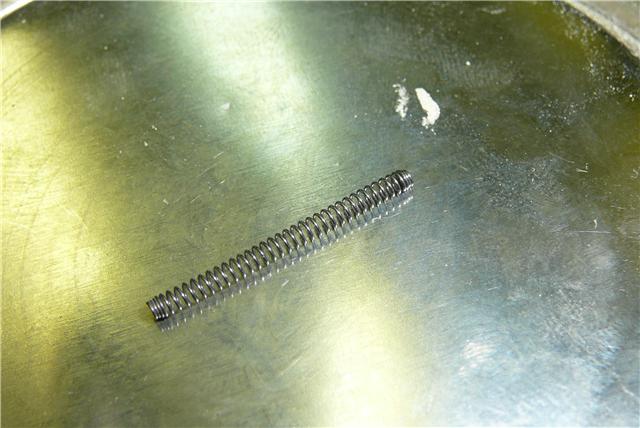

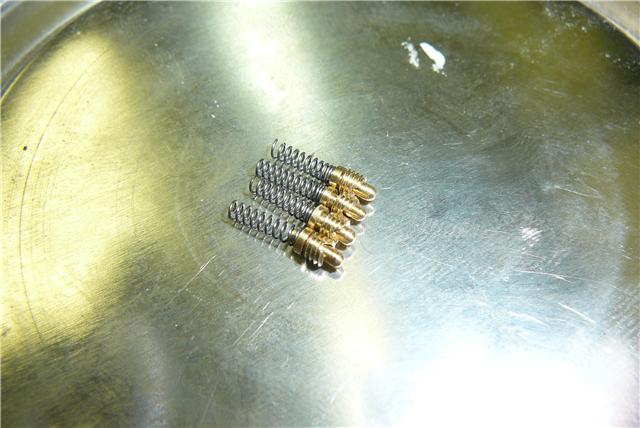

Пружинка от зажигалки.
Собираем все воедино.
Установил на место.
Покрыл первым выявительным слоем.
Apofigen:
Я понял что мне напоминает данный кейс — Х-ящик только стены прямые, а не вогнутые, а в целом похож.
И каким же местом он похож, цветом?
Зашпатлевал и отшкурил.
И так еще не один раз придется.Сегодня вырезал буквы и надпить, буквы еще не заторцевал…
Сегодня фигачить за повесткой в военкомат, думаю число на 15-е дадут.Все б… дь повезали демоны 2-ого декабря ухожу.
Вчера закончил покраску корпуса.
Квайкер:
а фото упаковки может скинешь?
что бы знать, что искать.
что бы знать, что искать.
Ну незнаю найдешь или нет там банка 5л.!!! Сразу говорю фотка говно!!!

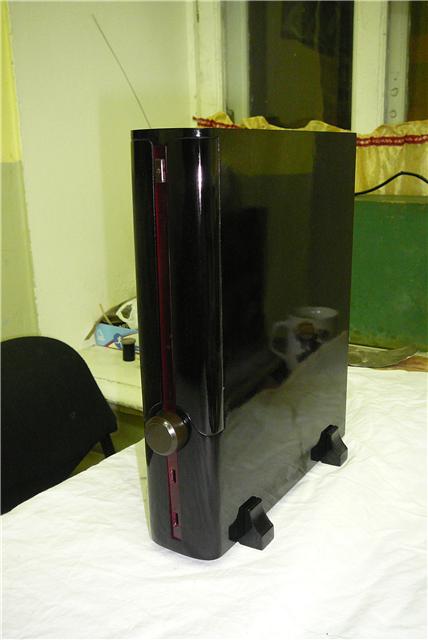

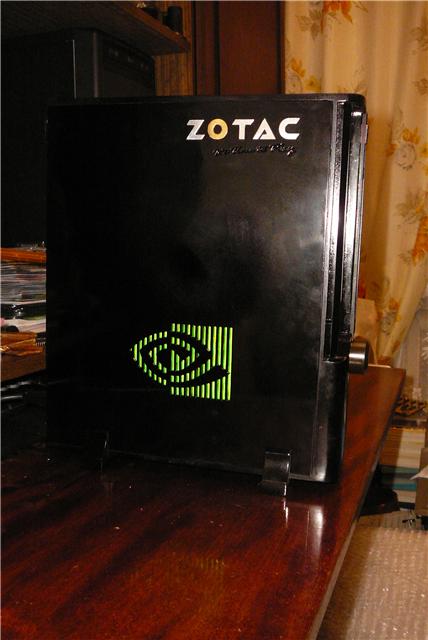

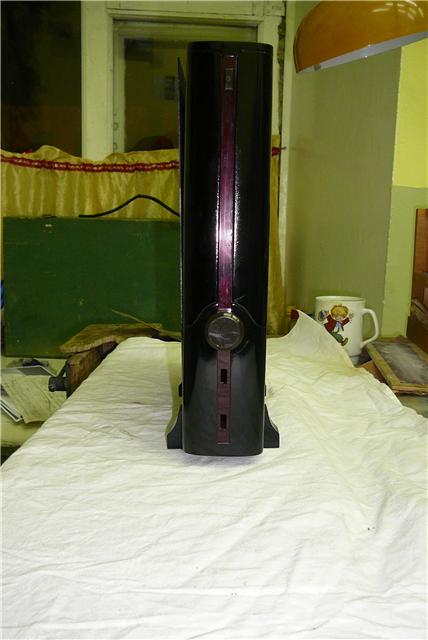

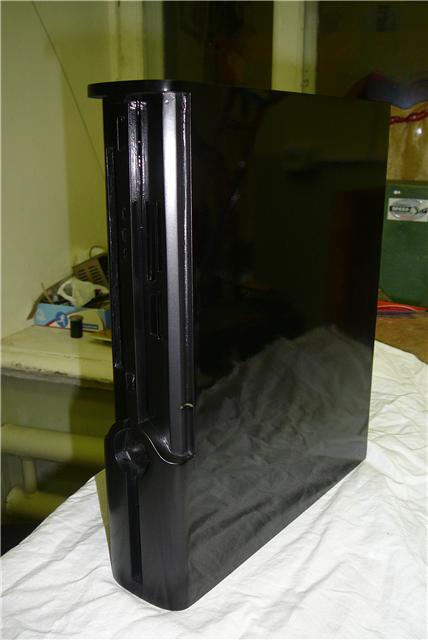

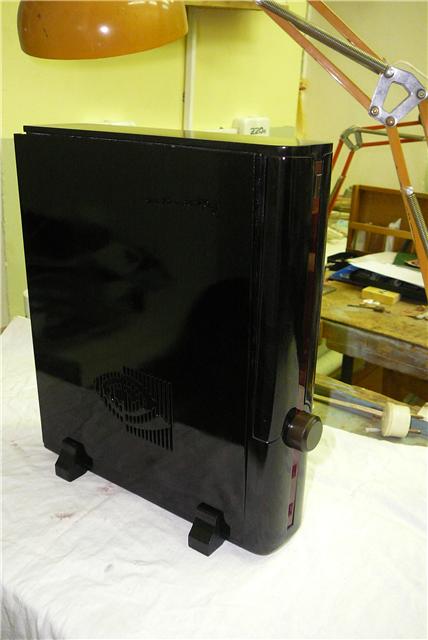

C внешним видом корпуса закончил…
Ура сегодня пришла посылка из pcdesign.

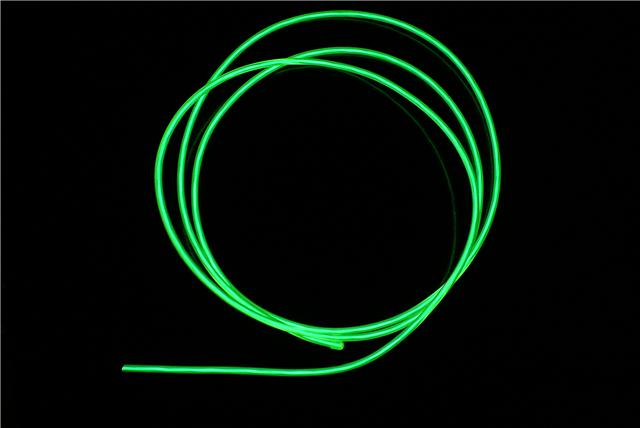

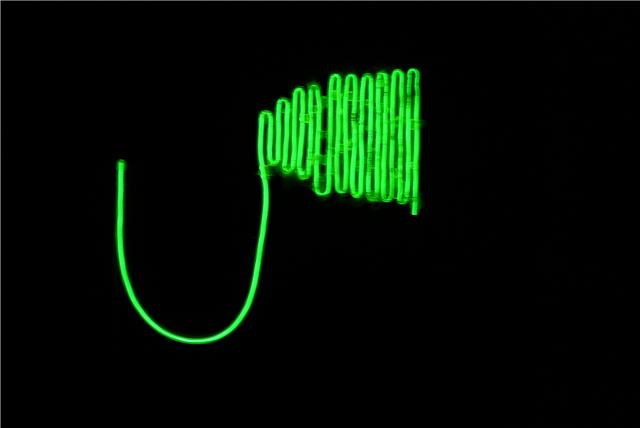

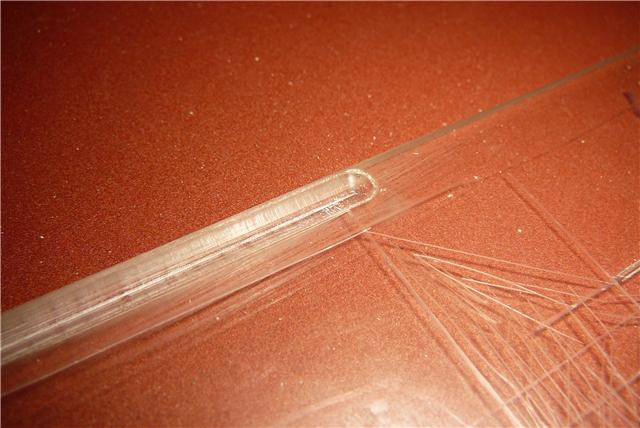

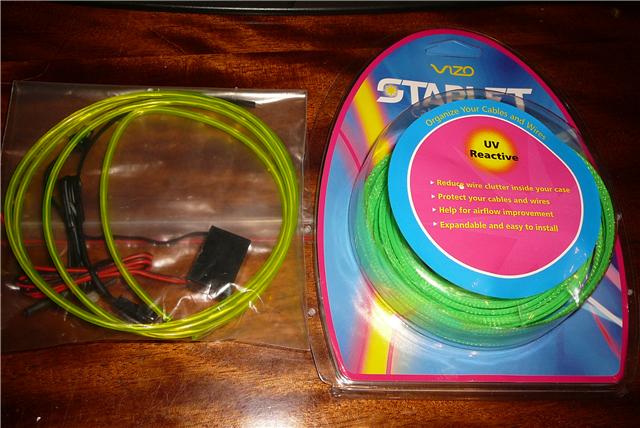

Первым делом соврал неоновую нить.
Закрепил на боковой стенке.
Вот как выглядит подсветка.

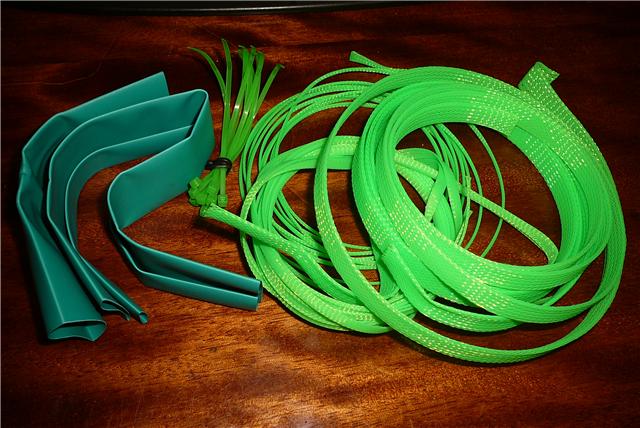

Затем принялся за оплетку.
Успел только подключить питание для матери.

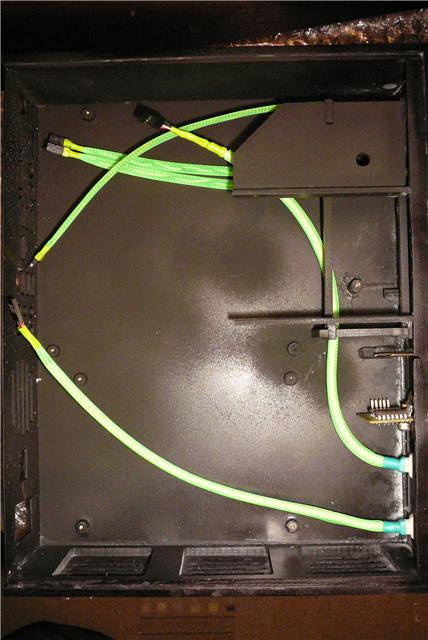

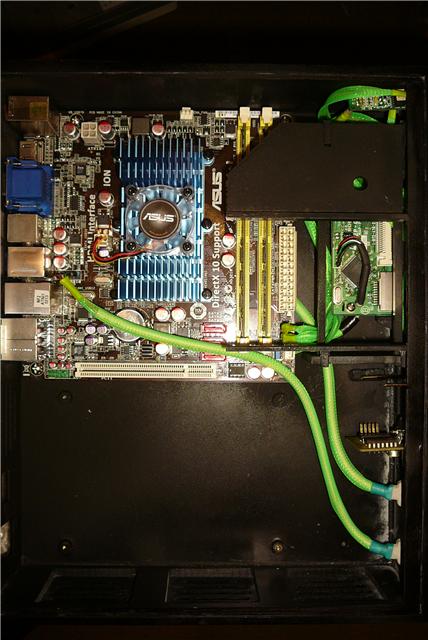

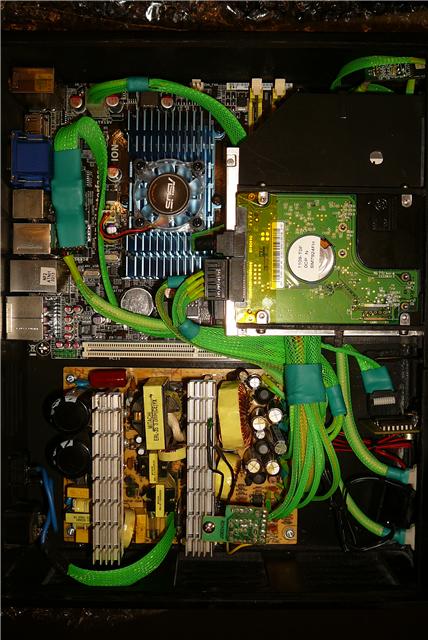

Все, все провода уложил и начал установку железа.

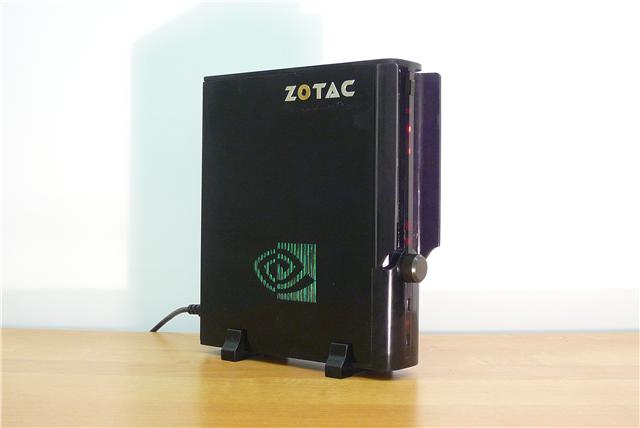

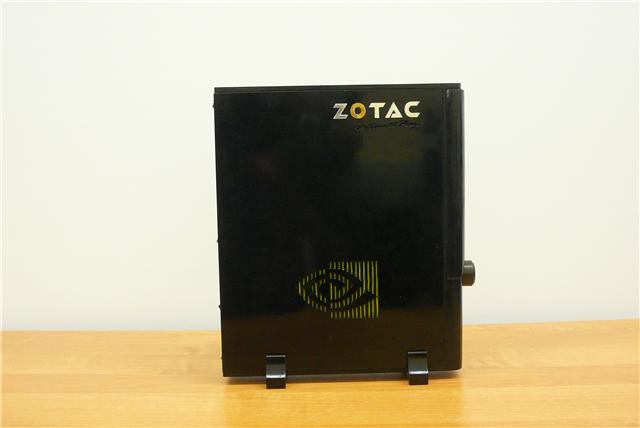

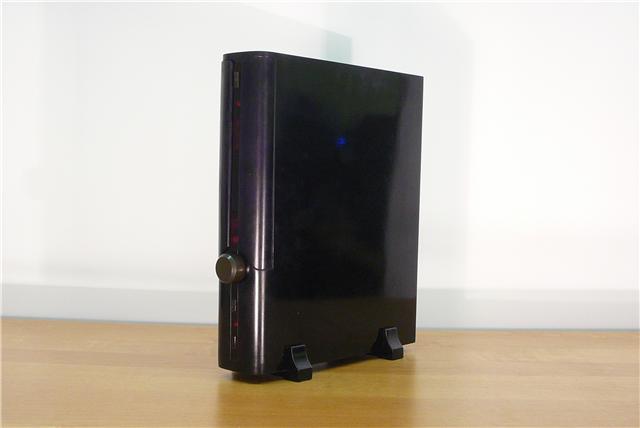

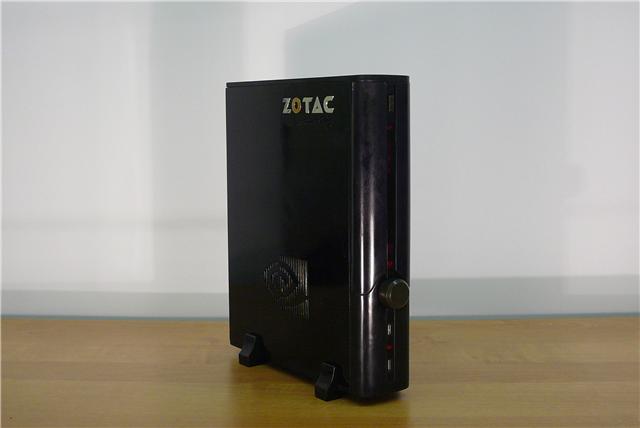

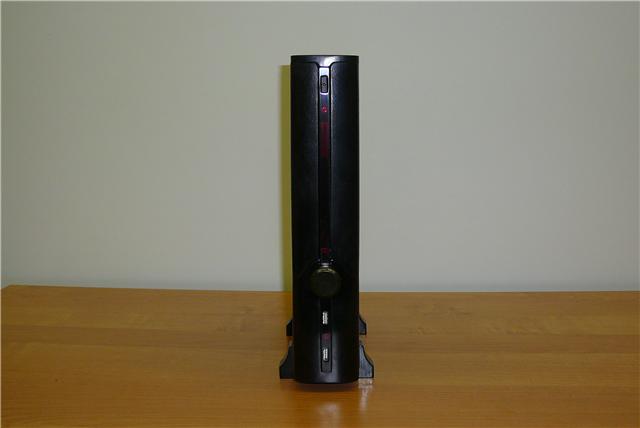

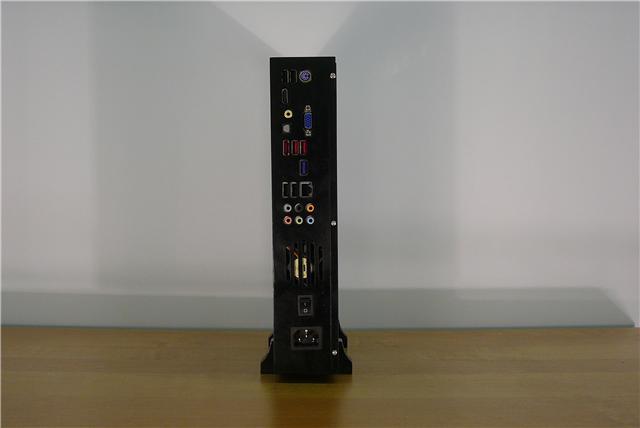

Остались финальные фото, ближе к понедельнику будут.Финальные фото.
