Ну начнем. Надо ведь Лешу не только словами подбадривать. Идея создать аппарат с закосом под старую технику (не стимпанк) витала давно, и вот решился (еще раз спасибо Леше) эту идею воплотить. Для начала эскиз

и не много пояснений к нему. Идея такова две отдельне деки друг над другом: в верхней мать мATX, в нижней все остальное. соедено будет намертво. в трубках-стойках будут проходить провода. все остальное вроде понятно по эскизу, ежели нет то спрашивайте.
и начало работ:

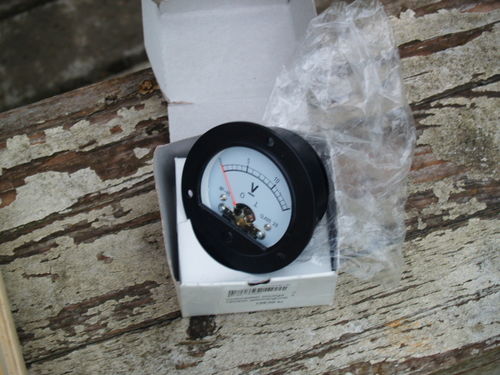

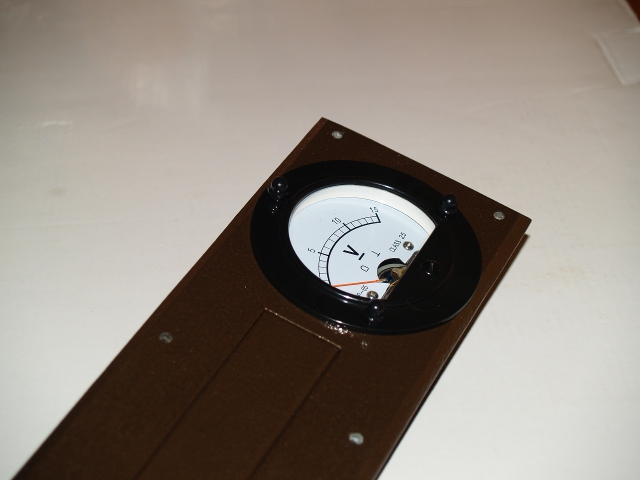

нашел в продаже прикольный вольтметр, ну очень мне они нравятся

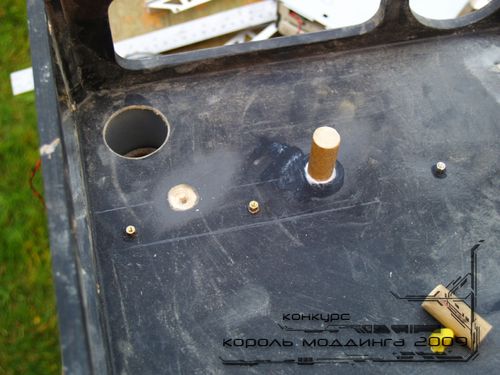

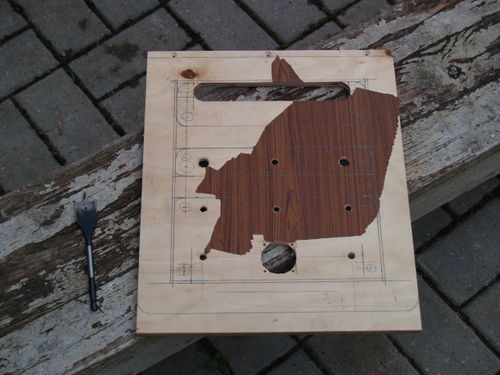

в расход пошла моя первая работа http://gallery.modder.ru/galleries.php?action=galleryview&gallery_id=2817

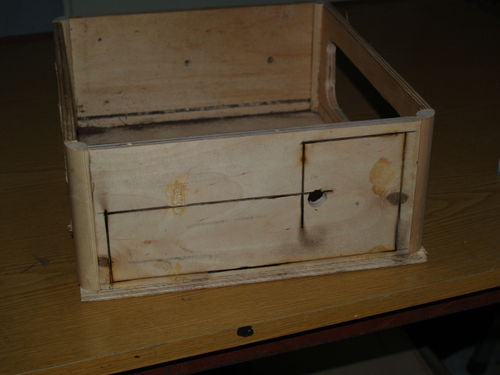

пока это все что сделал-{$erG}- да фанера
tarator ну да не подумал, зато Grizly опередил
Grizly а ведь GuZLiK прав

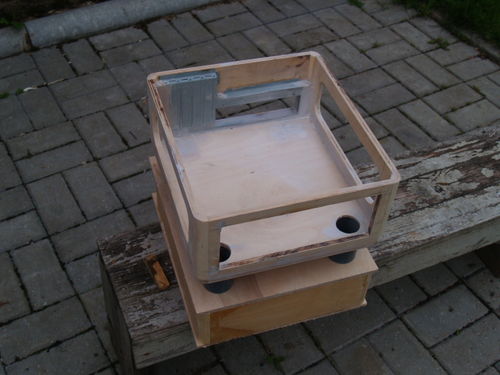

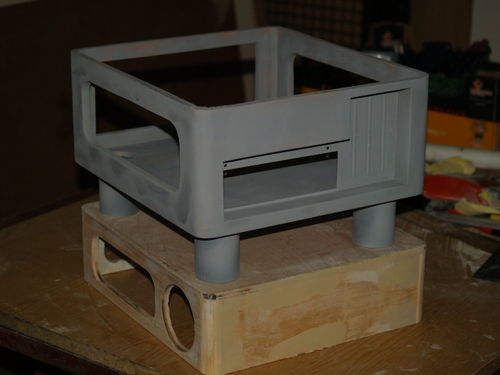

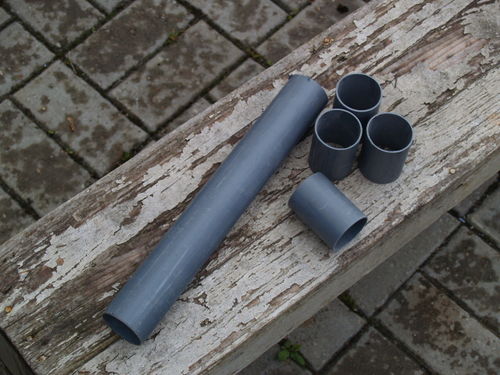

сделал стойки из ПВХ трубы, сантехнической.

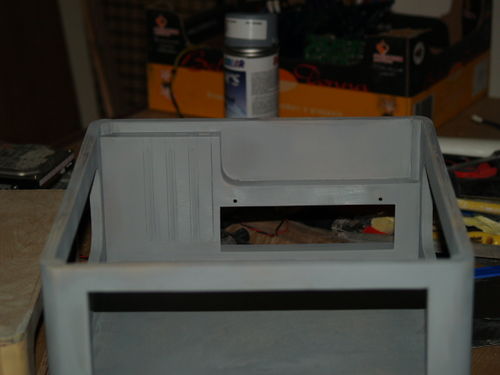

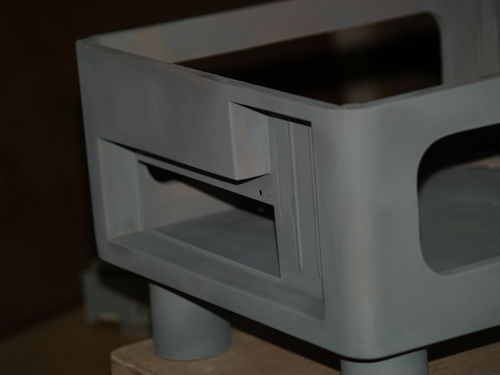

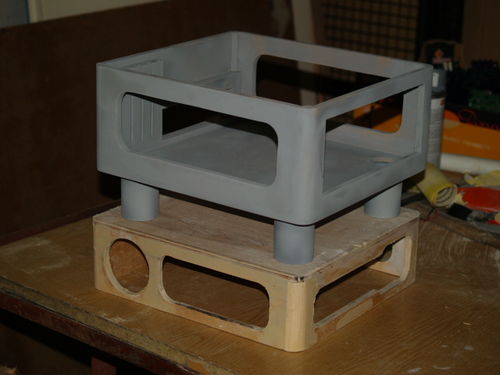

продолжаю потихоньку. начал делать нижнию часть, более менее зашпатлевал/зашкурил верхнию. грунт указал на некоторые косяки, будем исправлять. хрень выходит здоровая.




Watcher отвечаю: в углах рейка вот такая 18*18 мм, фанера 9мм верхний ящик, 7мм нижний (использую то, что под руку попадается). Alcohol™ попытка угадать толщину не удалась
BootSector ха ха приветствую конкурента (практически одинакавая тематика), если сделаешь все как задумываешь будет супер. (может лампами поделишься, а то их у тебя много)
LIQUIDator укорочу в любом случаи, цвет ножек еще пока не знаю. но корпус будет скорее всего такой-{$erG}- простая автомобильная.
tarator стимпанк? нет не думаю, но всеже гляну
вот радиусы закруглени меньше, а так же ножки по короче. и впрям сразу другой вид. спасибо за советы
en_ на такие штучки

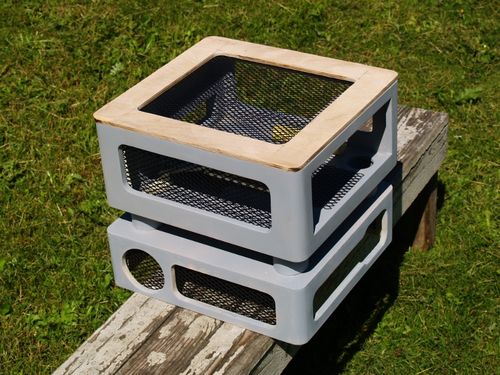

DimxXxka уточни про чего ты спрашиваешьеще малёха сделал: решётки и панелька.

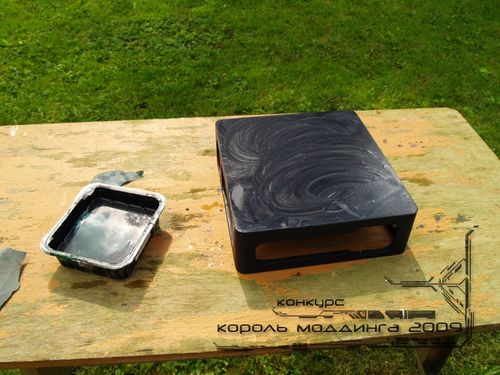

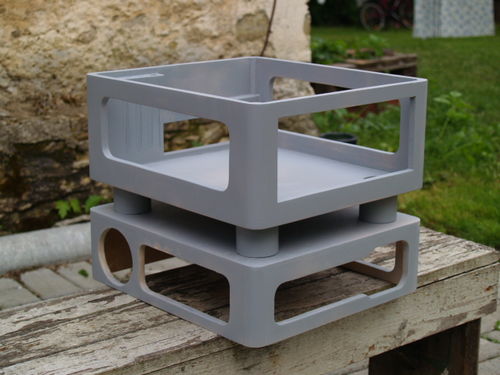

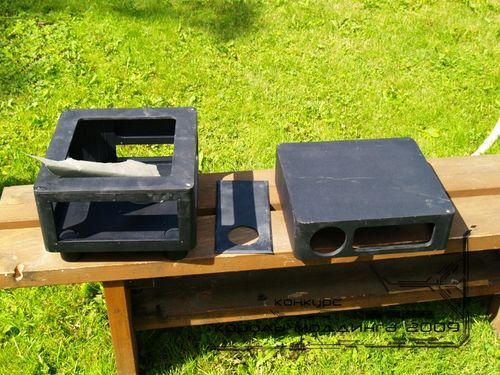

вообщем надоели мне аерозольные краски: слишком тонкий слой, ненадёжный, легко царапается. все перекрасил валиком грунтовкой по металлу. потому что такая оказалась под рукой.


шкуркой с водой удаляем наплывы, там где они есть. эх хорошо выходит, можно долго тереть пока не появиться старая грунтовка.

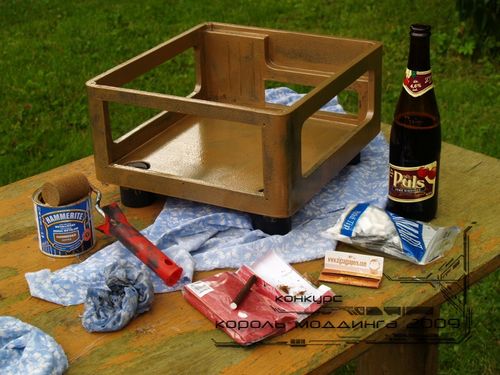

после первого слоя краски HAMMERITE Copper Brown, можно себя побаловать вишневым пивом и закурить вишнёвый табак (эх жалко вишневого пирога не было).



вот так ето примерно будет выглядеть, впереди как минимум ещё один слой

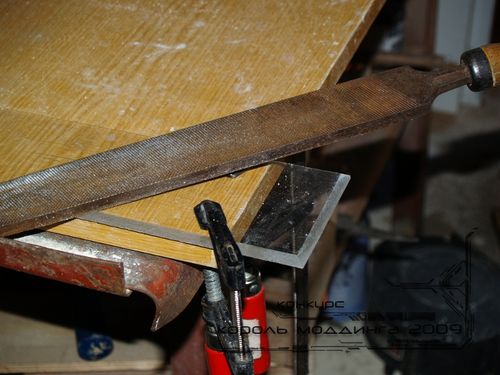

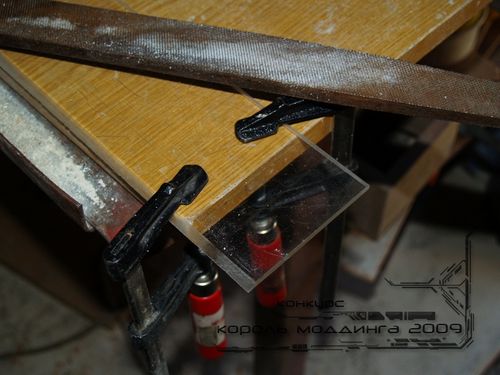

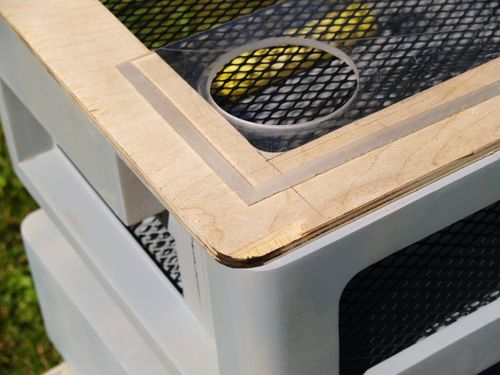

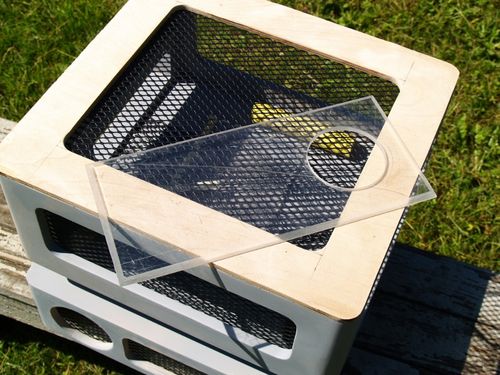

ну значить, занимаемся нижней частью. режим оргстекло, нужного размера. обрабатываем полученную деталь напильником (для создания скосов). и вырезаем отверстие под нижний вольтметр. ну и дно с ножками за одно делаем.

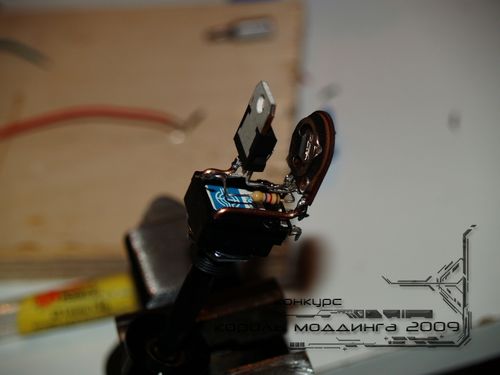

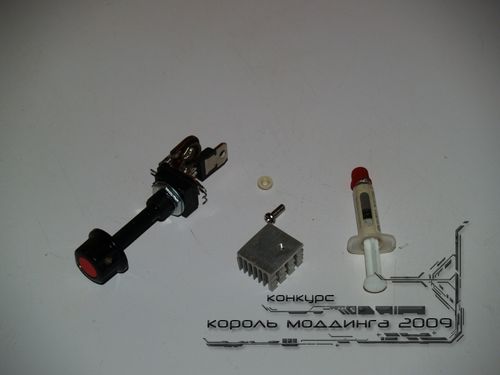

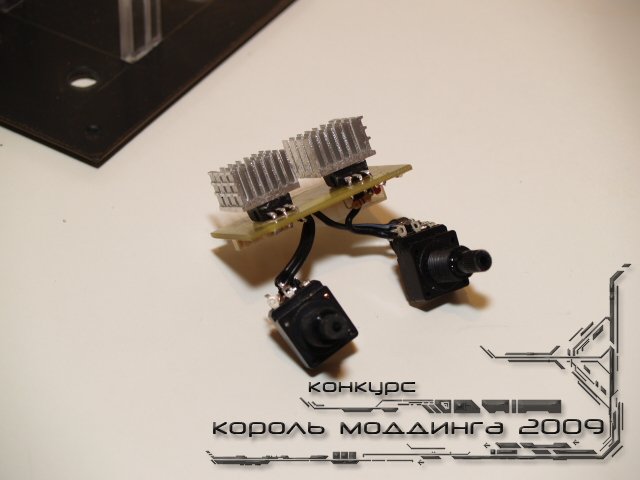

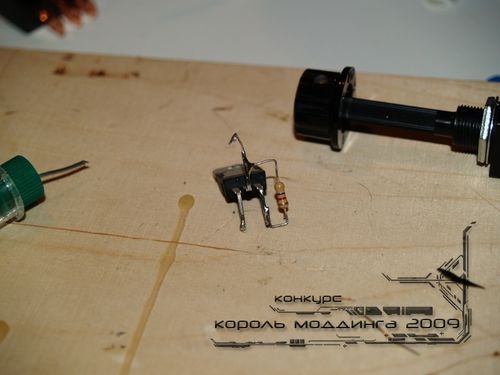

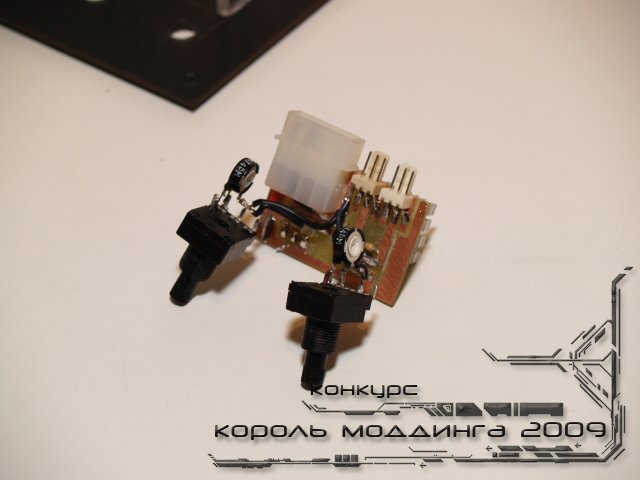

попробовал свои силы в пайке. спаял фанбас. даже работает.

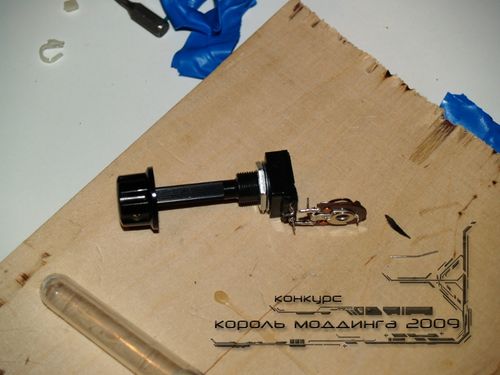

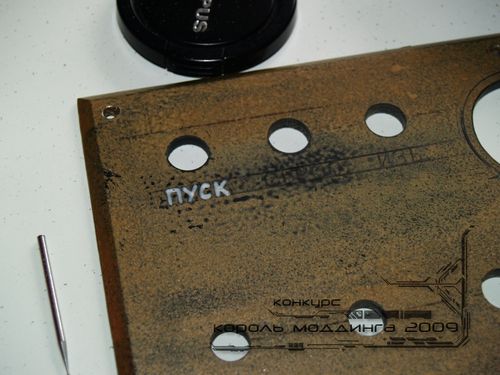

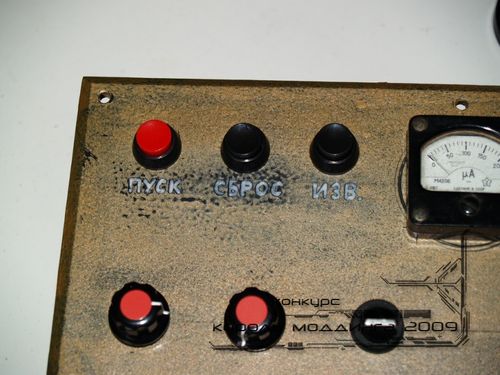

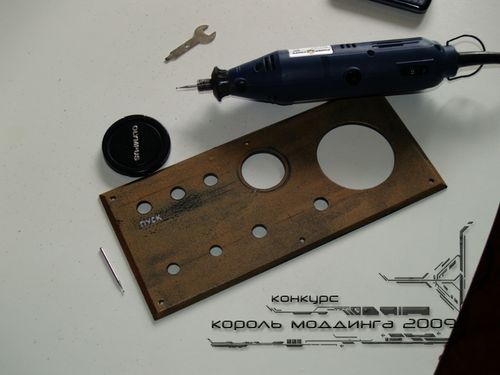

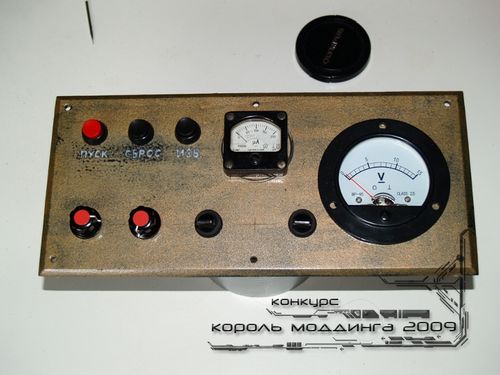

панель управления почти готова. стал гравировать обозначения кнопок. первая надпись еще более менее, дальше хуже. надо или насадку поменьше или пробойники найти. белое это просто мыло в щели затер, чтоб виднее было

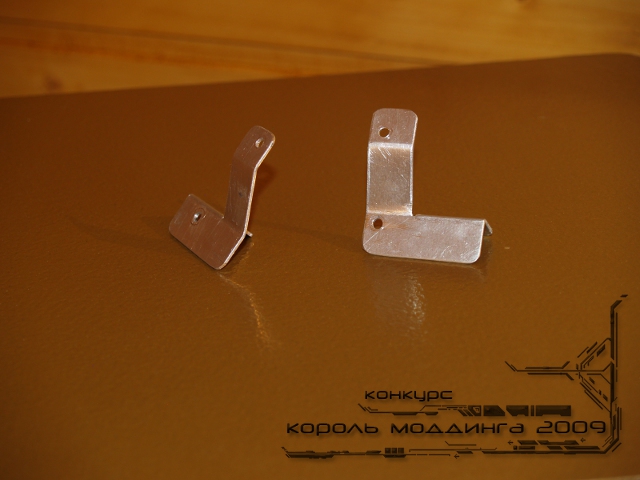

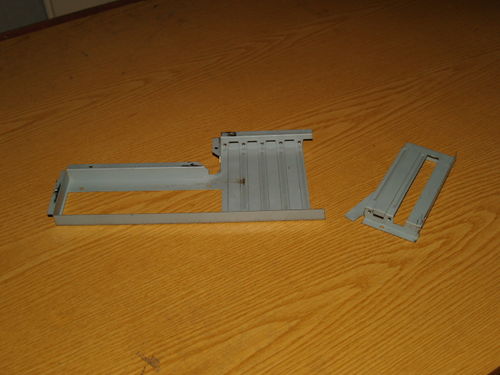

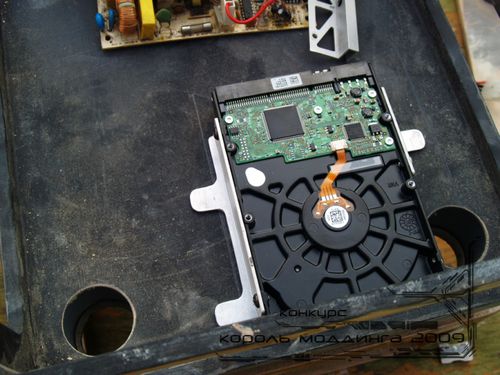

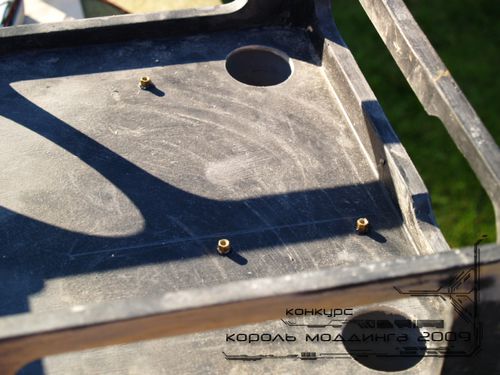

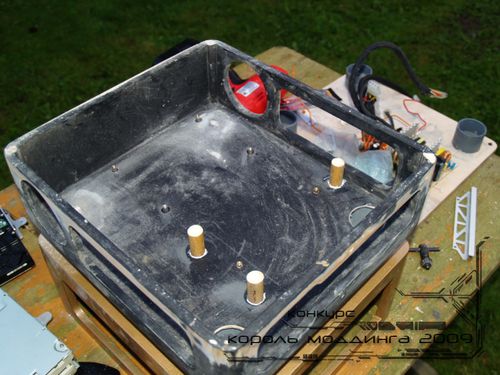

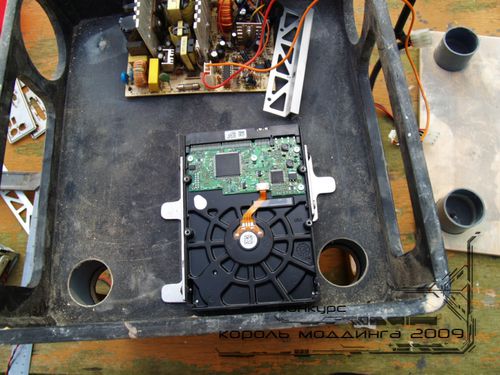

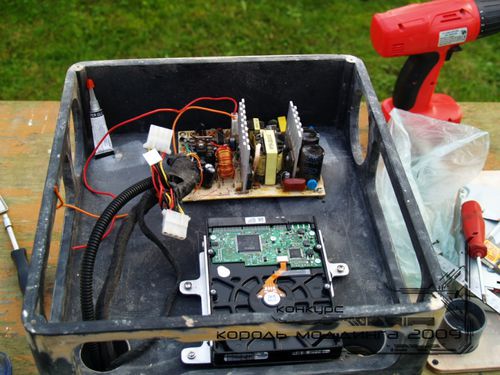

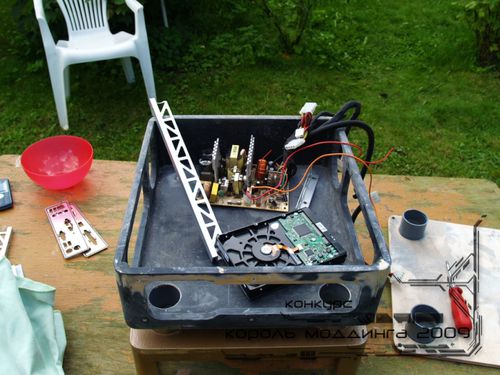

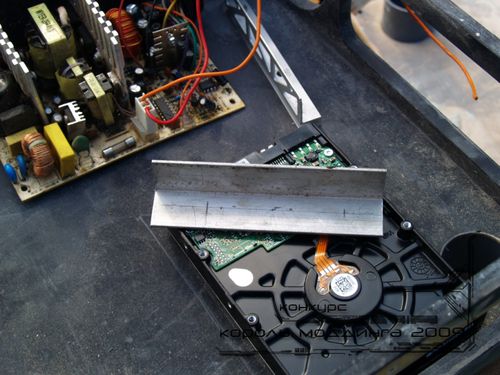

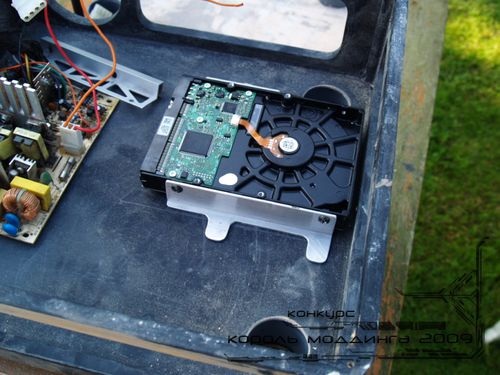

en_, †MicroSong†, нет это не вариант. делаю крепления для сидюка, жесткого и бп. всё будет подвешано к потолку.

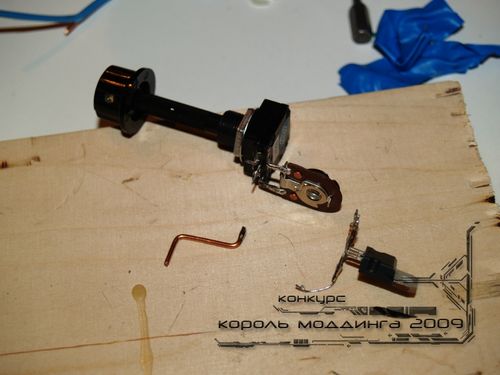

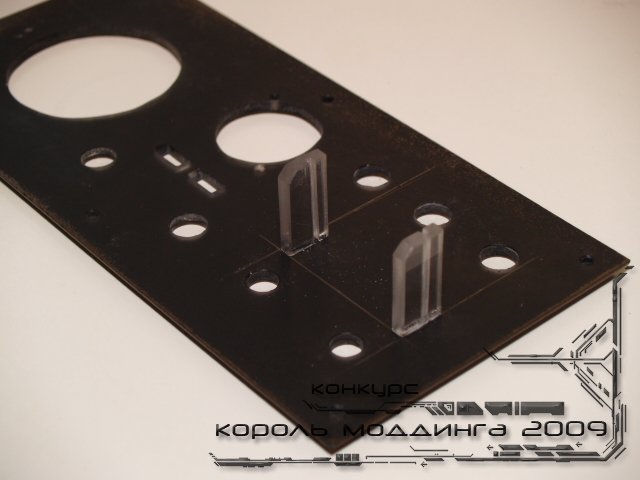

вернемся к проекту. переделал реобас (в третий раз!). приклеил две стойки из 5мм оргстекла в них прорези. в эти прорези вставляется плата со всеми деталями.

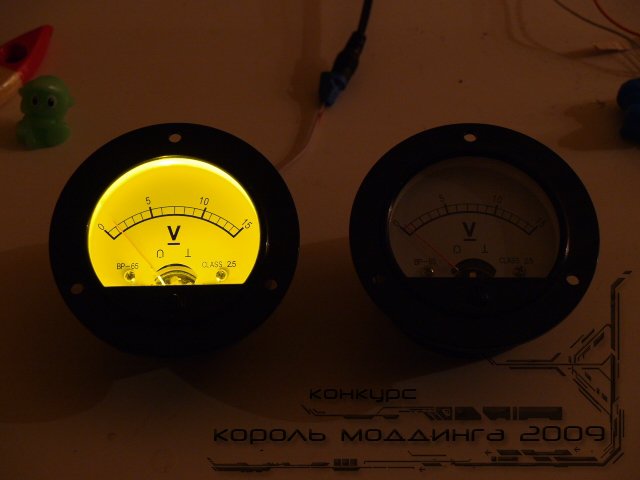

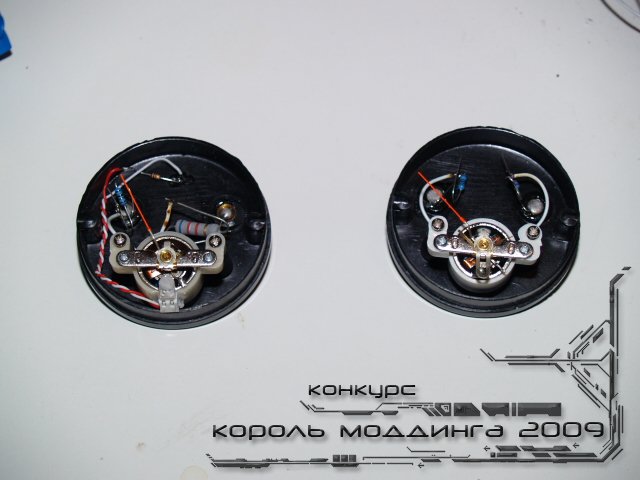

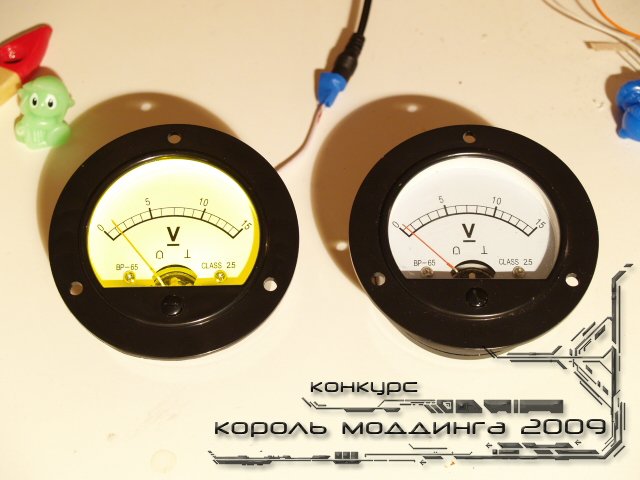

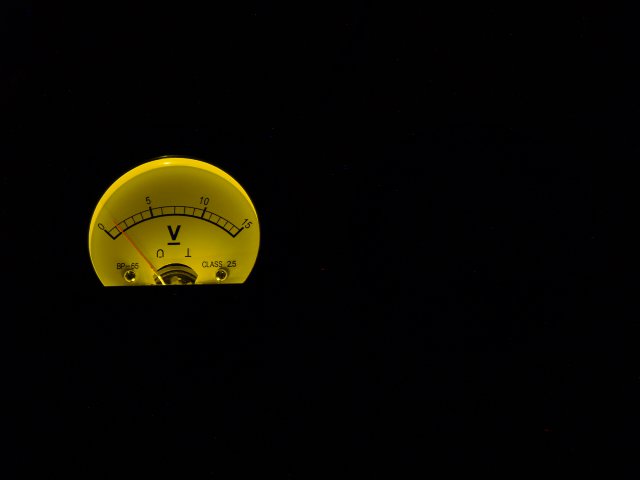

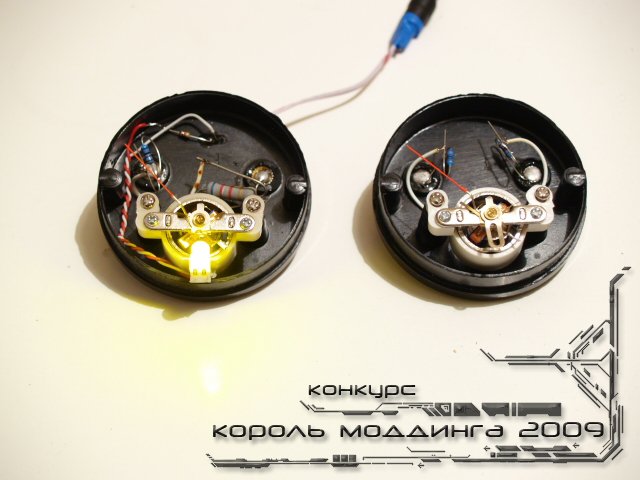

подсветка вольтметра. светодиод легко меняется: просто вытащил и вставил другой. питание как на мамке питание вентилятора.





подсветил оставшиеся измерительные приборы.

работа потихоньку продолжается. заново шпаклевал и красил весь корпус (с использованием малярной сетки), были видны стыки. а так же делаю элемент с радиолампами, как часть декора.
за лампы спасибо Gur_manу

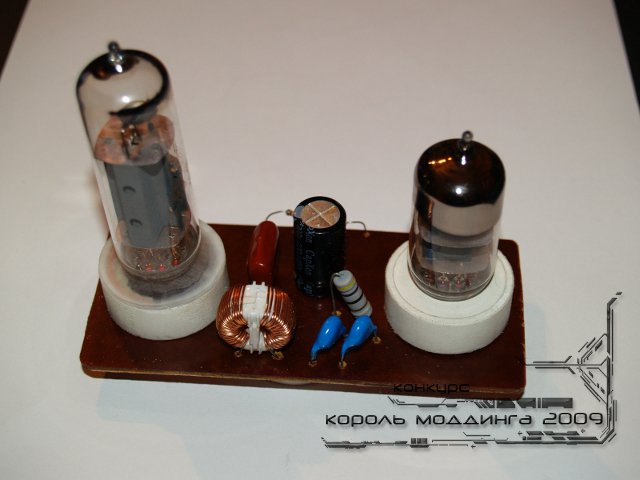

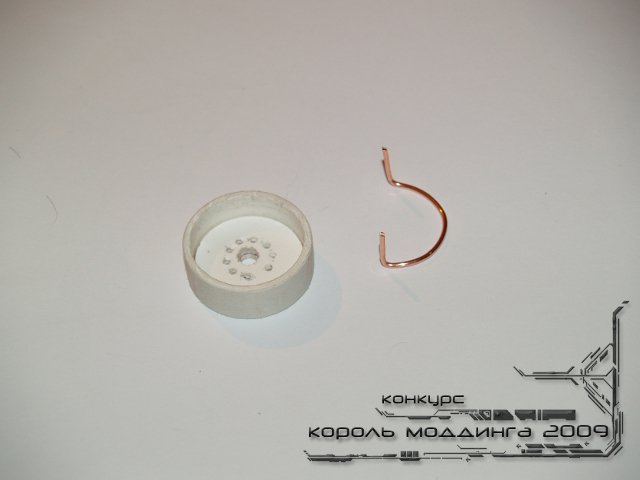

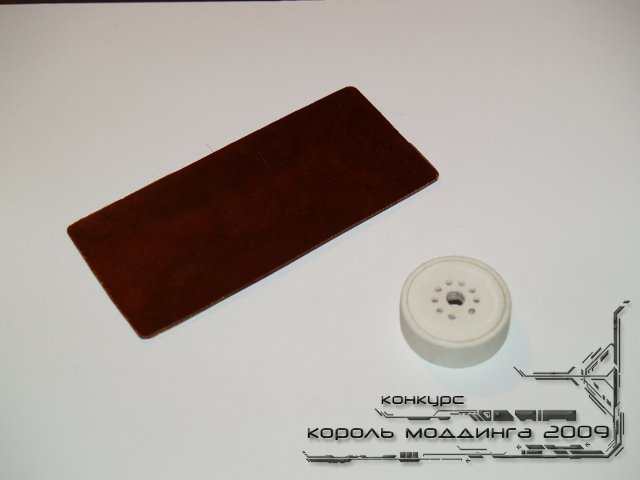

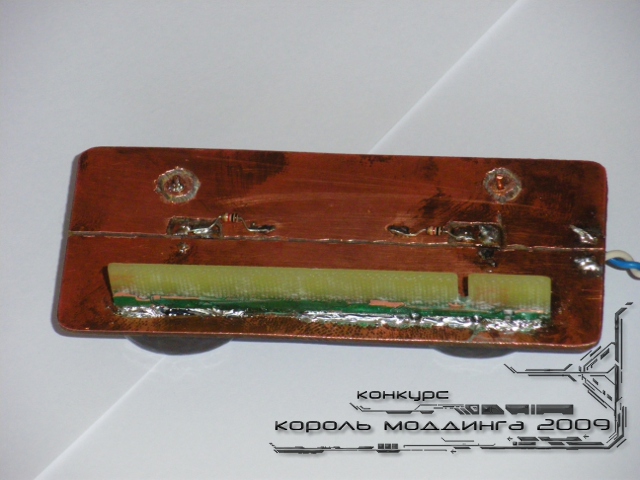

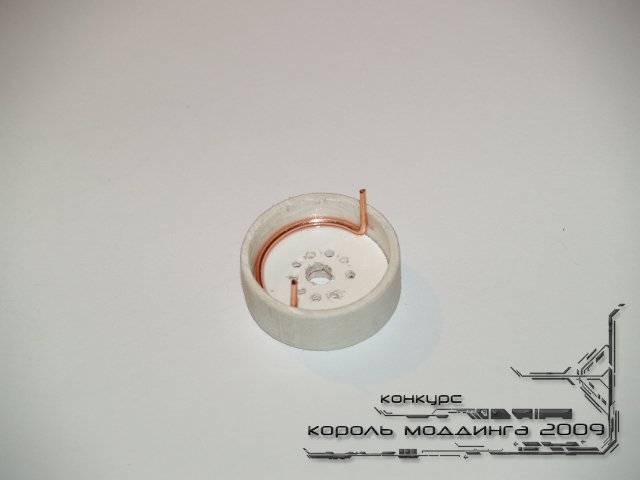

текстолит и гнездо для лампы, проволока в гнездах для припаивания к текстолиту.

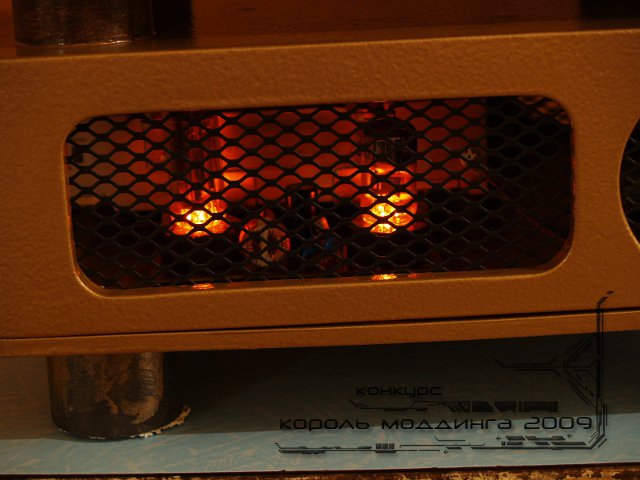

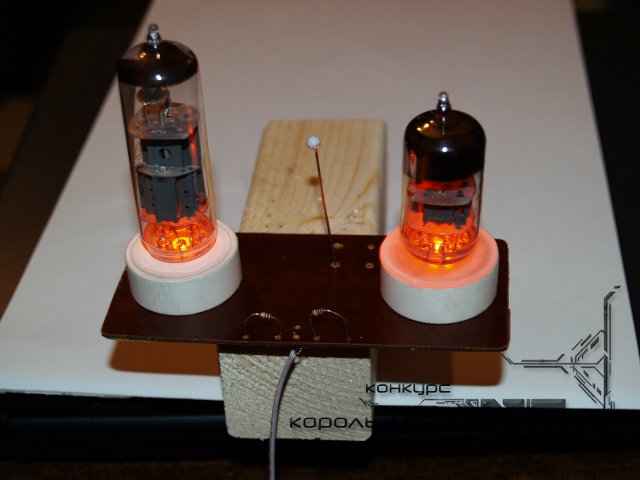

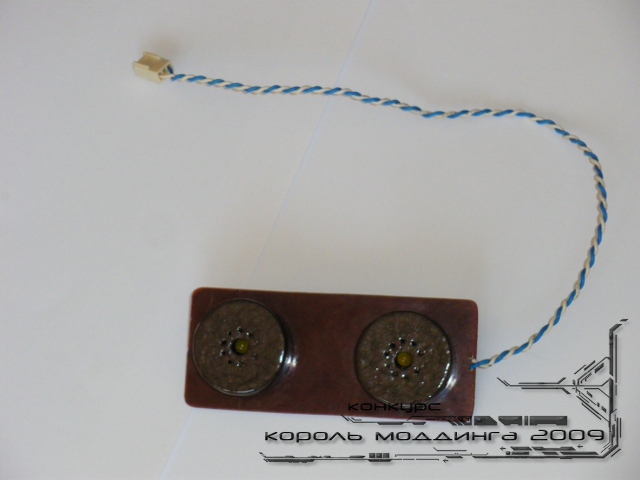

подсвечено светодиодами. все радиодетали, кроме двух маленьких резисторов, припаяны для создания вида




ShaVArsh, только самое необходимое. а в нижней ни чего не поместиться.
BootSector, прочитав твой пост сначала подумал, что да. но как же другие компоненты: мамка, блок питания. старые детали не подошли бы к ним. но сама идея очень хороша.
Gur_man, каюсь щас только компом занимаюсь (как всегда на последний момент откладываю). метчики ждут
TirexZed, да надо будет чего то подобного сделать
Квайкер, (Sic)_maggoT, ну мода не мода, а лампы уже давно популярны. странное совпадение


как и многие пытаюсь как можно скорее завершить.
вторая держалка для ламп, вставляемая PCI разъем.

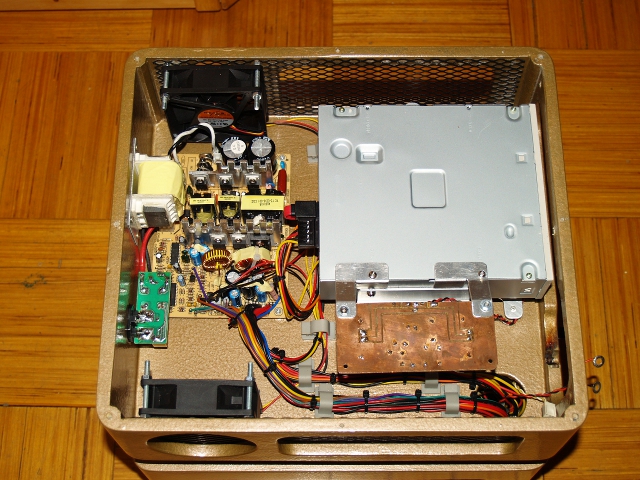

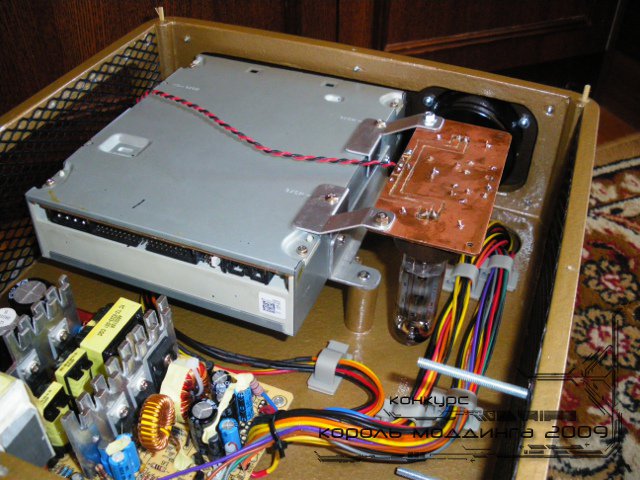

блок питание и укладка проводов. не хватает харда двдэшника и вентиляторов (жду когда придет заказ, у нас в магазинах сложно найти прстые черные вентиляторы)

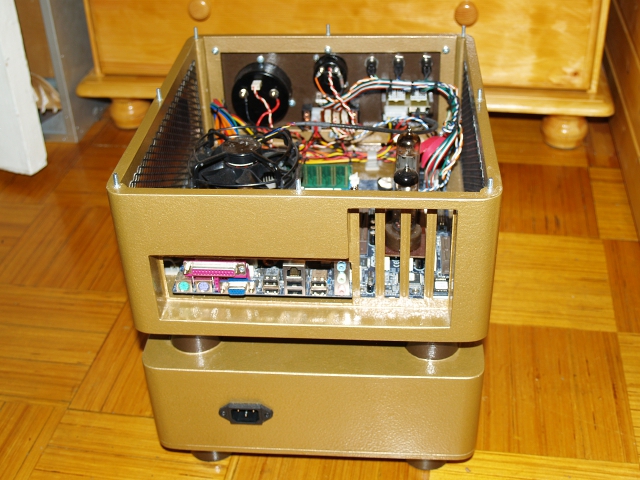

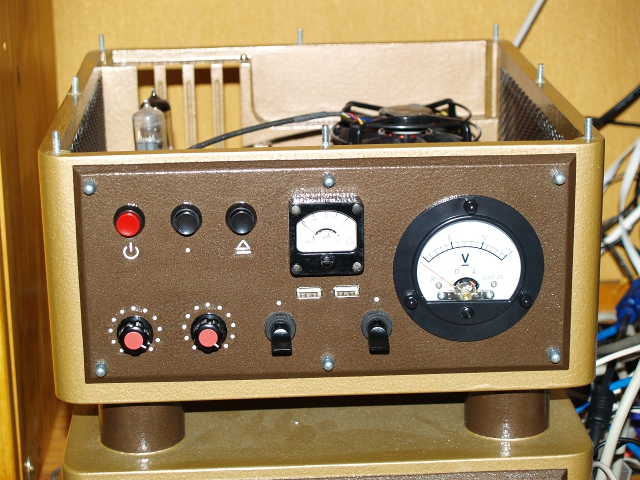

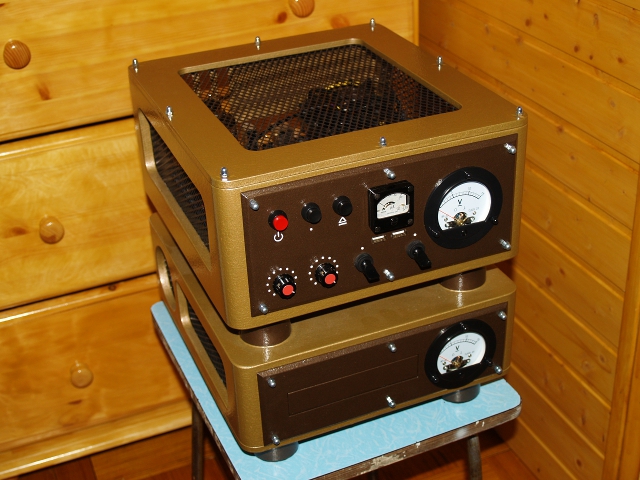

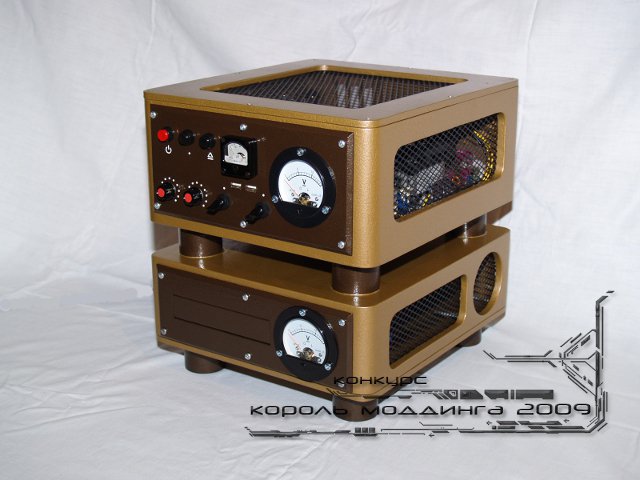

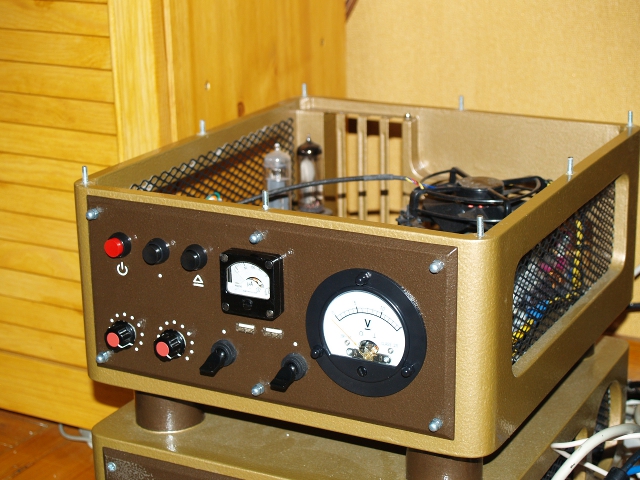

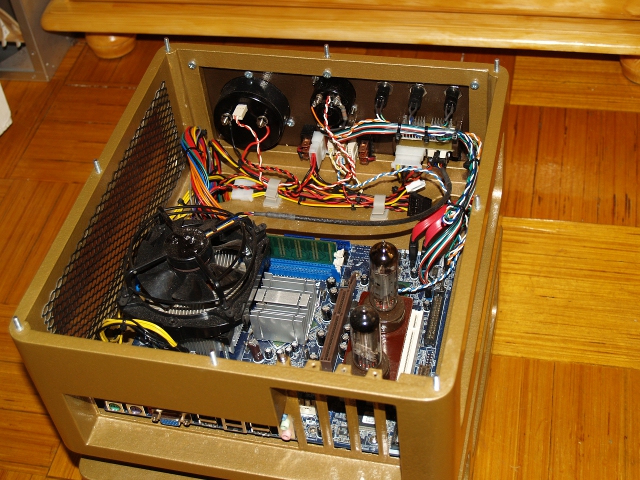

почти готово




BlackJack, мне так нравится. динамики черные вот я и поставил черные болтики
Alcohol™, так и задумывалось
Dorosh, спасибо польщен

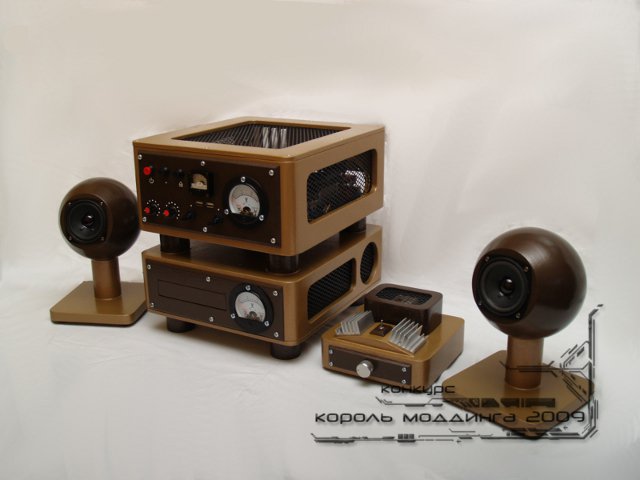

ну и пара фоток напоследок








Nik_wolf,

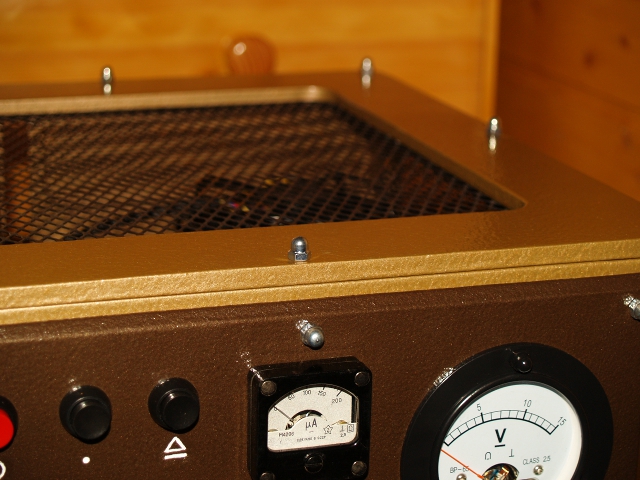

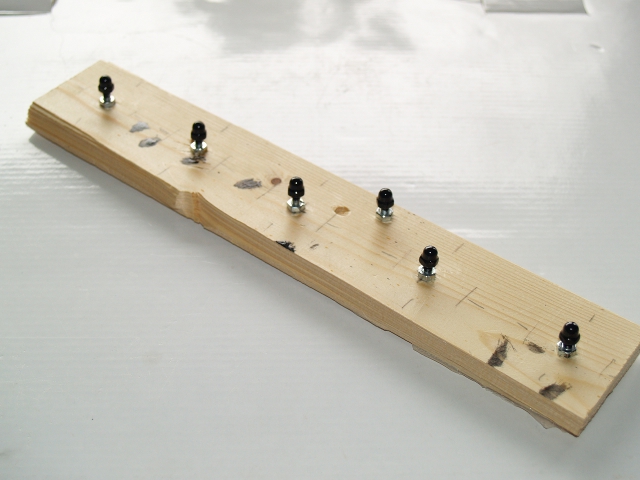

хе хе всем привет. совсем от дел не отошел, потихоньку доводил старую технику. с колпачками, сделанные из конденсаторов, возиться не стал, просто использовал колпачковые гайки. так как многим не нравились блестящие шурупы на вольтметрах. то я, те гайки покрасил в черный цвет. так же заменил шурупы на крышке, на те же самые колпачковые гайки. хотелось бы отметить интересный факт, комп при всей своей открытости и материала из которого он сделан (фанера резонирует), он практически бесшумный. работает тише лаптопа. вентиляторы в нижней части, отвечающие за охлаждения частей блока питания, вообще не слышно.
ну и пара фоток на закуску
