Ворклог Project Unicum
Author:Yurches
вступление…Итак. Для начала хочу рассказать с чего начался данный мод… Как бы ни было банально, но идея моддинга возникла после идеи очередного апгрейда :) Я решил поменять платформу с Core2Quad на Core i7, и улучшить охлаждение… а в результате понял что так просто в этот раз я просто сменой системы не отделаюсь. Я давно увлекаюсь оверклокингом и все мои компьютеры были всегда разогнаны по максимуму, и в этот раз я решил выжать все из всех компонентов системы.
Тут я думаю имеет смысл выложить фотки и конфигурацию "старой" системы, чтобы было понятнее о чем идет речь.
Конфигурация системы:
Asus Maximus SE / Intel Q9450 2660@4000 (Temp -2\+15 Idle\Load) / 4gb Corsair Dominator 8500c5d 1000Mhz 5-5-5 / 2*Radeon 3870x2 CrossfireX / DVD-RW BlueRay HD-DVD Sony / Raid 10 4*Seagate SAS 72GB 15000Rpm / WD Raptor 36GB 10000rpm / Seagate 7200.9 400GB / Seagate 7200.10 500Gb
Case Thermaltake SwordM / БП Thermaltake 1600W and Meanwell 600W 24v
Cooling Arctic Web 437 Watt Peltier / Liang D5Vario 24V / 2*BlackIce GT 240 / 2*BlackIce GTS 360 / Schyte S-Flex 120 1200Rpm 9 шт.
В общем сильно разогнанный комп с кучей хардов и видеочипов, вдобавок с водяной системой охлаждения, причем центральный процессор охлаждается до минусовой температуры без нагрузки :))

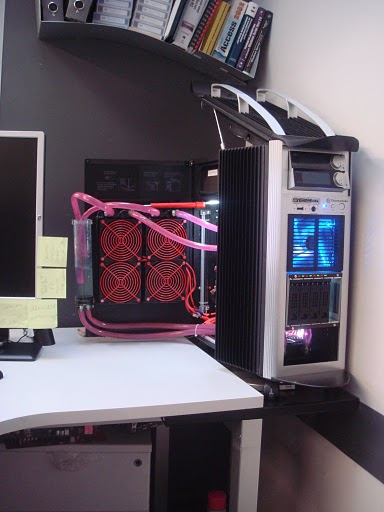

общая фотография системы корпус, все дверцы открыты
фото внутренностей, внутри все очень плотно

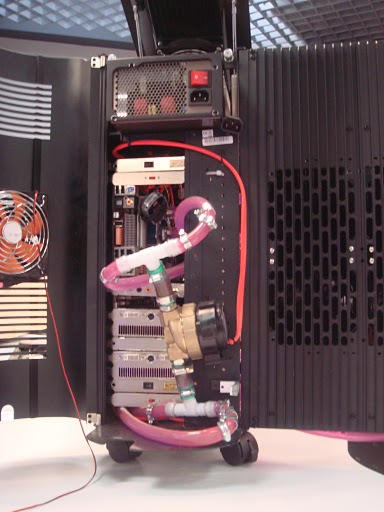

задняя сторона, страшно… некрасиво
Я вижу две проблемы у данной системы слишком плотную упаковку всего внутри корпуса + не очень эстетичный внешний вид. Для решения данных проблем необходимо сделать моддинг внутри корпуса + изготовить "еще один" корпус куда спрячется различное дополнителmное оборудование. Кроме этого я решил установить водяное охлаждение с модулями пельте для видео карт, сейчас такое стоит на ЦП.
Весь проект разделен на три стадии. Для начала я решил провести апгрейд платформы на Core i7 и заодно поскольку все-равно нужно разбирать комп, сделать моддинг системы охлаждения. После этого вторая стадия изготовление внешнего обвеса для корпуса, для установки различного дополнительного оборудования. И третья стадия изготовление и установка охлаждения для видеокарт.Странно… по моей математике по другому получается… вроде…
1 кВт за 1 час… 24 кВт за сутки… 9000 кВт в год приблизительно, если я не ошибаюсь за прошлый месяц дома счет был на 4000 кВт и стоило это около 5 тыс. руб. т.е приблизительно 10 тыс в год… По сравнению с тем сколько 98-го бензина жрет моя машина, несерьезная цифра абсолютно…

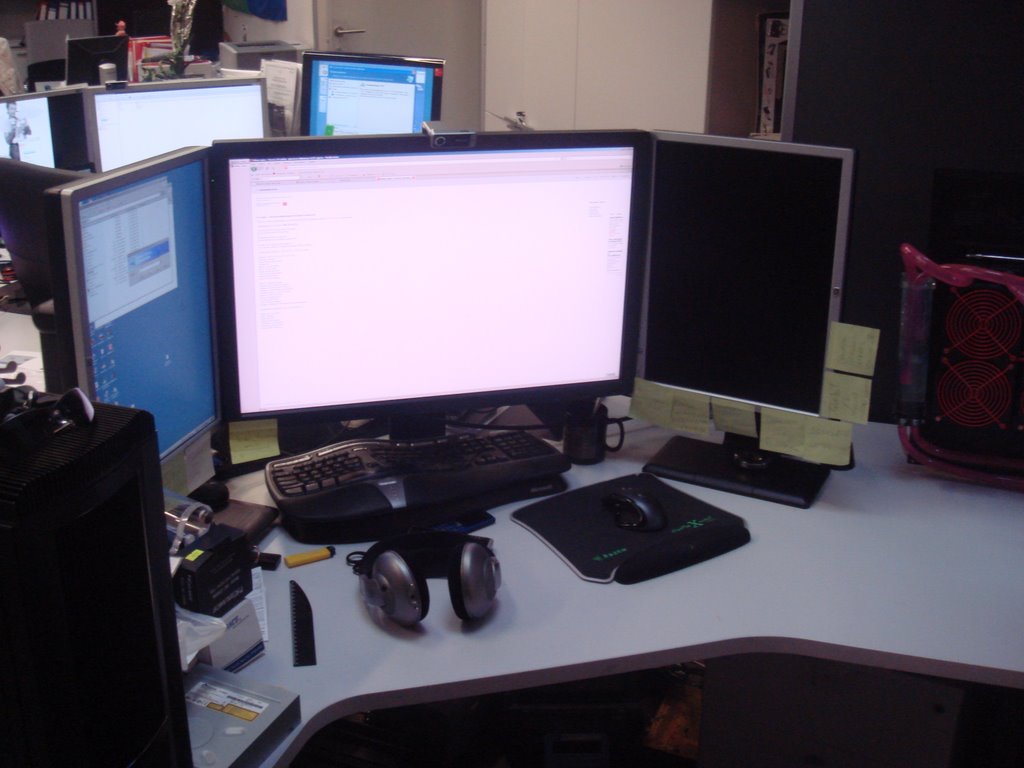

1. Моник один 30" HP 3065 и два по 20" HP 2065
2. Ничем особым не мучаю, просто когда работаю всегда открыто по 20-50 окон на разных мониторах и нагрузка в среднем 50% на четыре ядраИтак… поскольку изначально когда комп собирался, все внутренние компоненты в основном были красные или черные и в таком же цвете новая материнка Asus Rampage II Extreme, было решено все компоненты сделать только этих цветов. Для этого были куплены краски в баллонах, Montana (для граффитчиков) кстати рекомендую очень хорошие краски и огромный плюс то что крышки для баллонов (кэпы) продаются отдельно и имеют различную силу распыления и ширину струи т.е можно подобрать именно то что тебе нужно.
Все радиаторы системы охлаждения, а также водоблок и некоторые другие детали охлаждения будут окрашены в красный флуоресцентный цвет (т.е немного светиться в темное и сильно в ультрафиолете), чтобы окрас был более интенсивного цвета сначала накладывалась белая грунтовка (тоже из баллона и тоже Монтана).

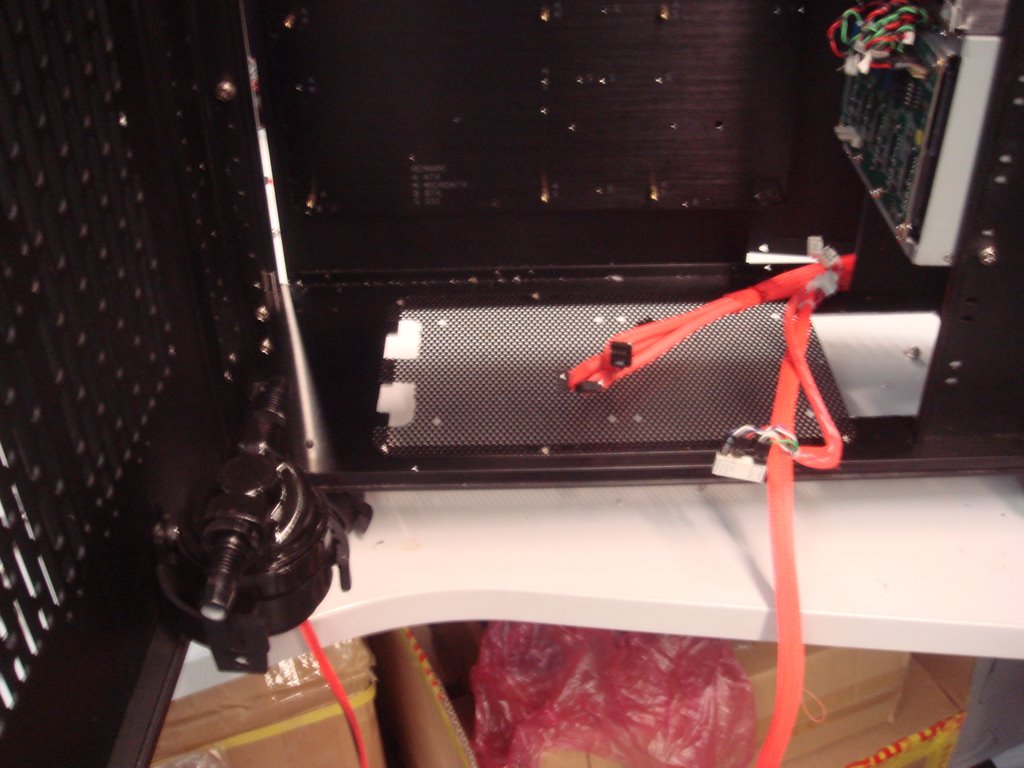

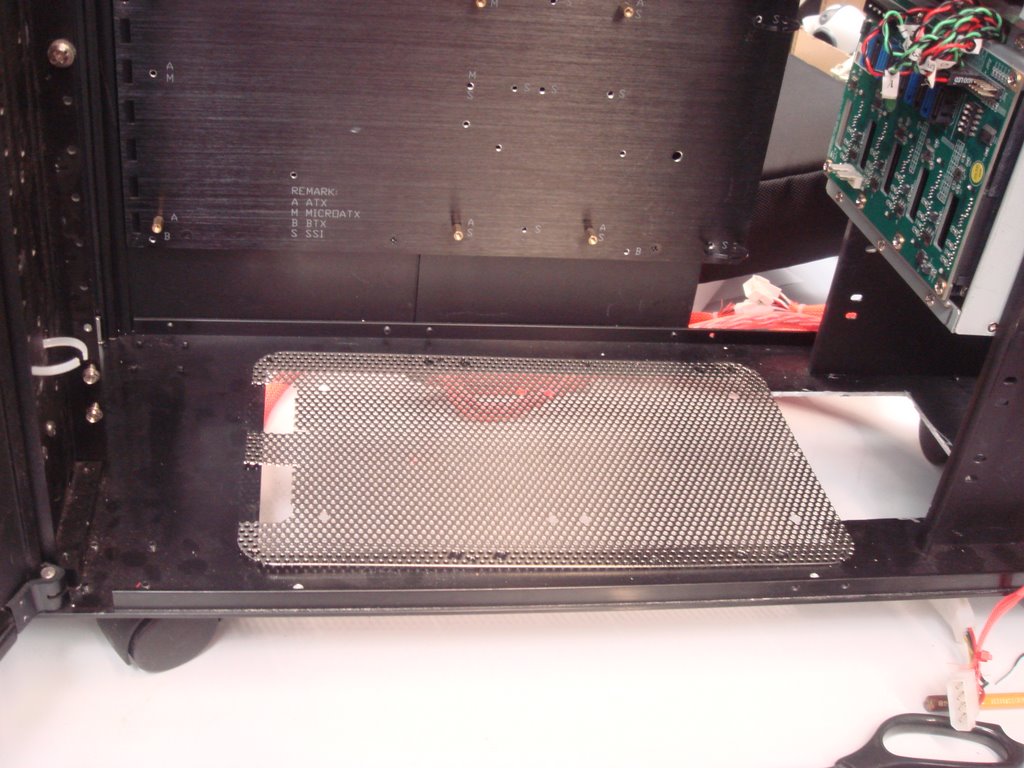

Для улучшения расположения внутри корпуса различных компонентов, пришлось немного подрезать нижнюю часть корпуса для установки большого 360 радиатора. Изначально там можно было установить радиатор на 240

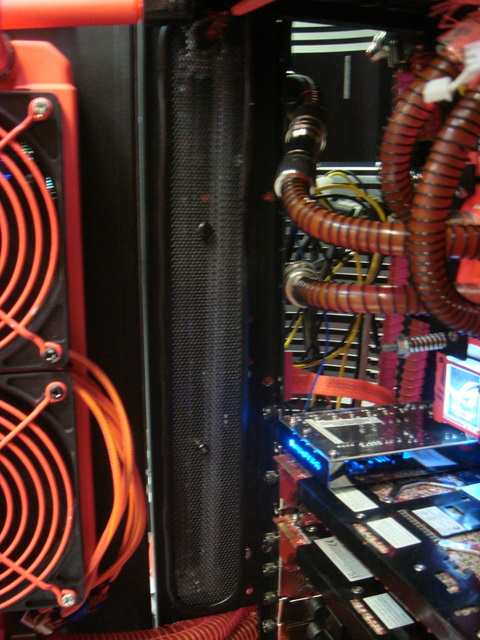

После чего сетка была покрашена в черный цвет, так же слева уже висит одна из помп водяного охлаждения.
Сорри за офф-топ…

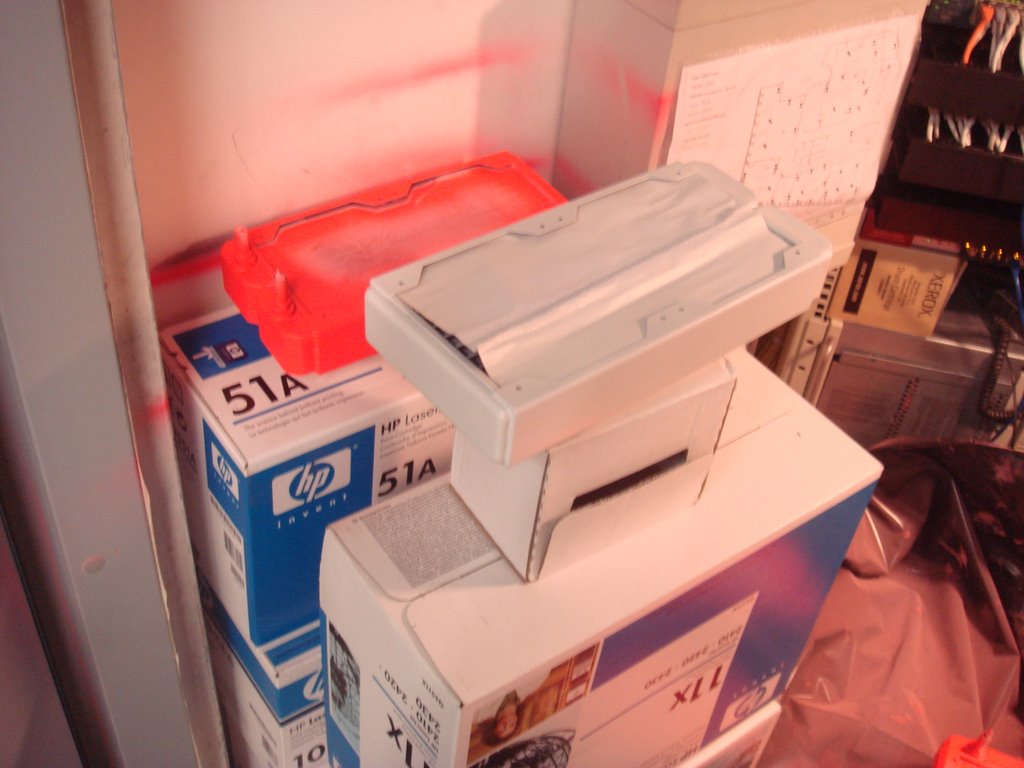

покраска основных внутренних деталей завершена… краска супер, с очень высокой отражающей способностью, поэтому на фото такой яркий красный цвет.первая примерка компонентов… выглядит достаточно весело :)
Для соединения между разными блоками системы водяного охлаждения были выбраны компоненты от Koolance… правда как всегда в москве в наличии нашлась лишь половина необходимых компонентов :(((

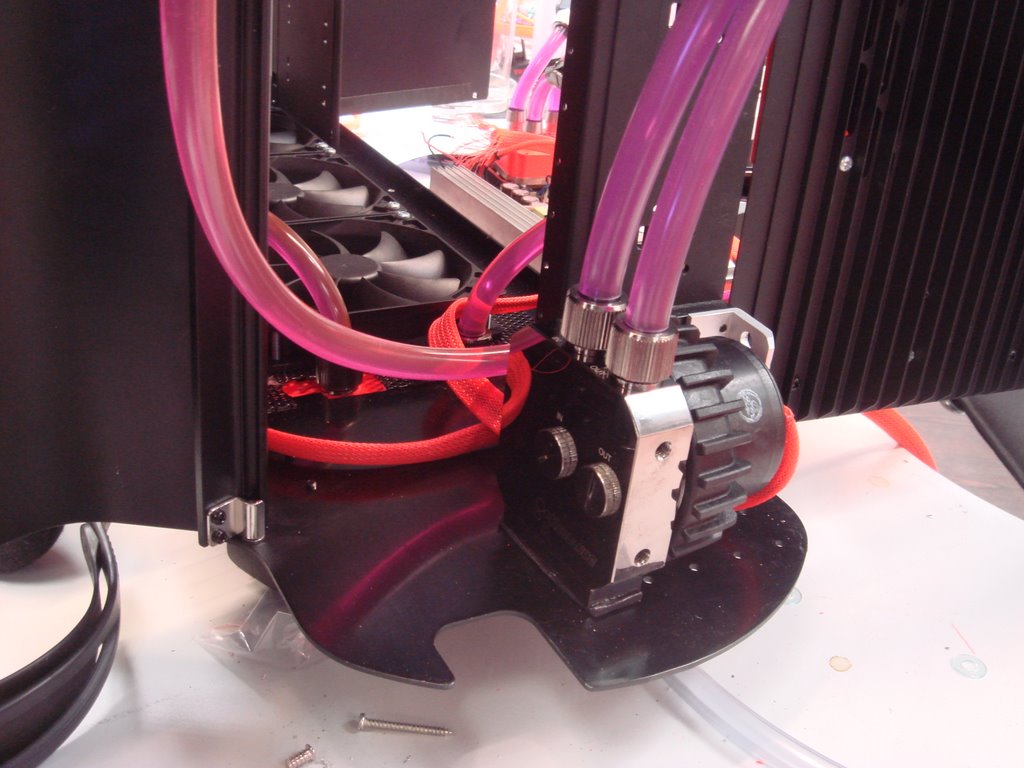

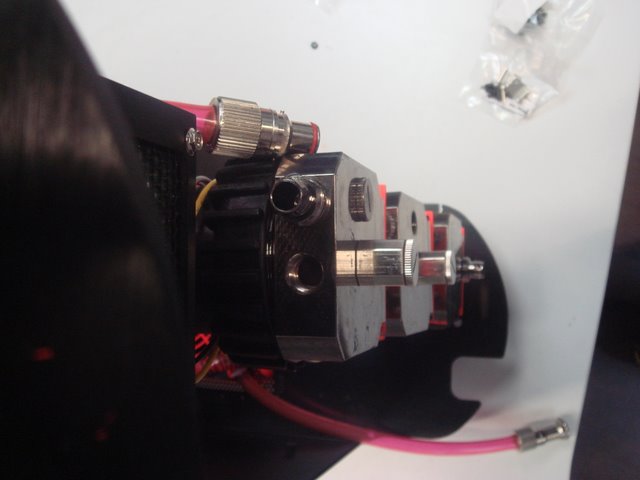

Помпа Liang D5 с основанием от Koolance

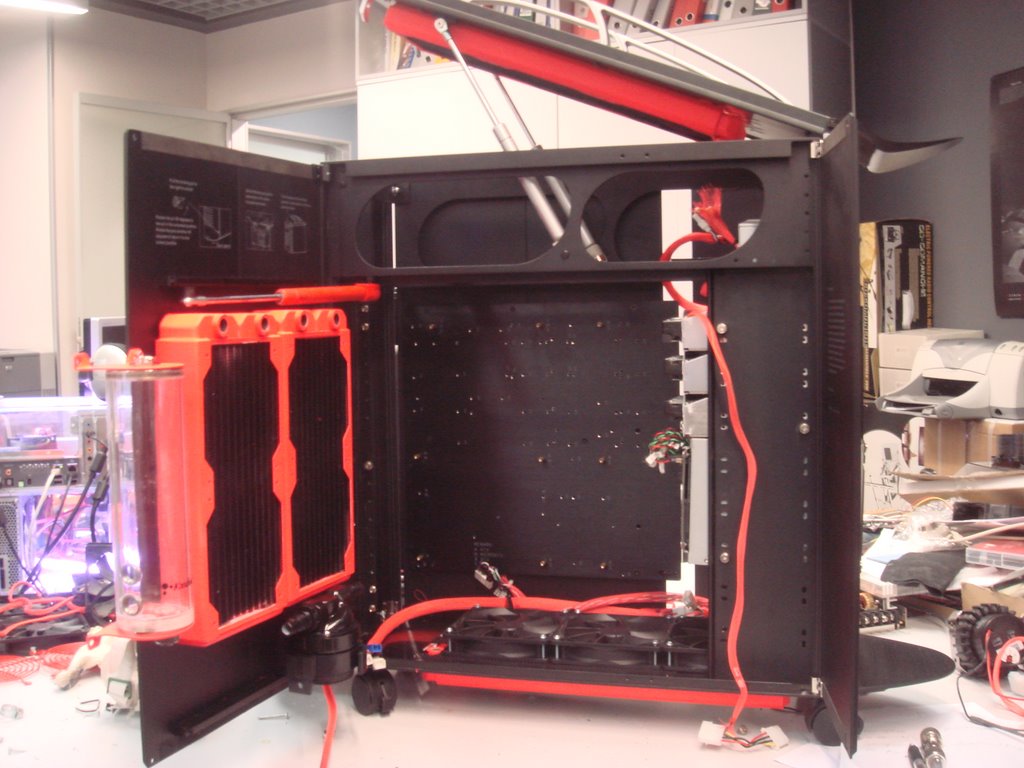

А вот так выглядит боковая стенка, снизу вторая помпа… начало заправки системы…
Общий вид системы… к сожалению из-за отсутствия угловых штуцеров, с шлангами в системе пока полный бардак, нормально расположить их чтобы они не перегибались не удалось… нужны боковые штуцеры, придется заказывать и ждать (может кто знает где в МСК найти угловые штуцеры Koolance G1/4 10/13мм?)

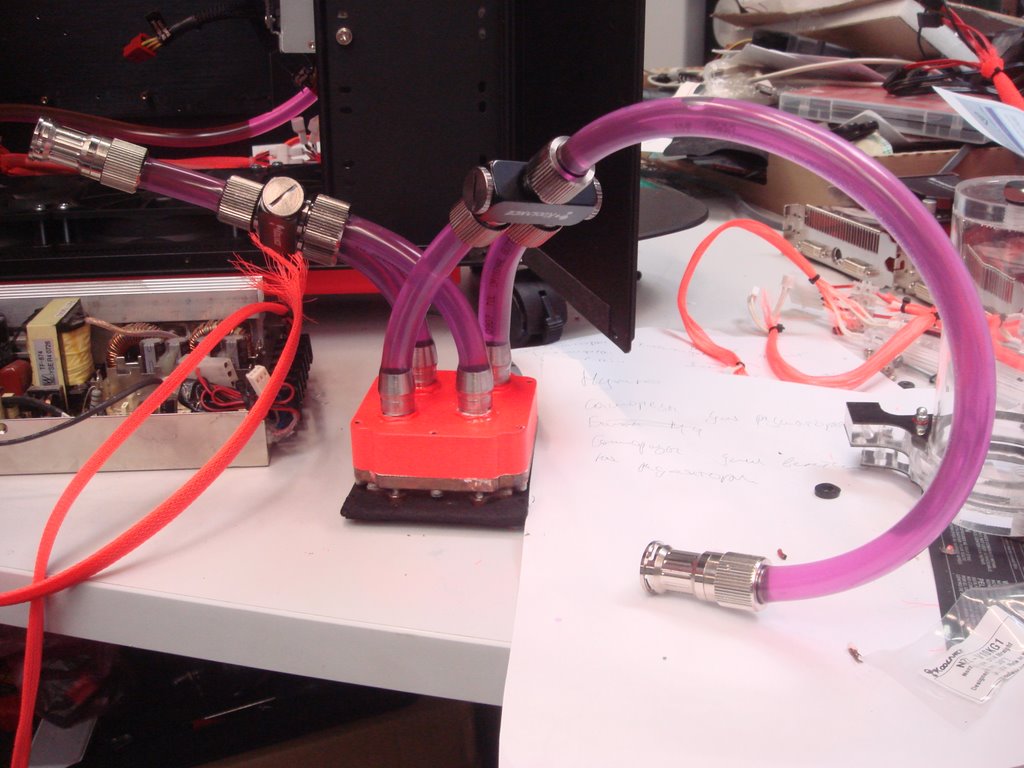

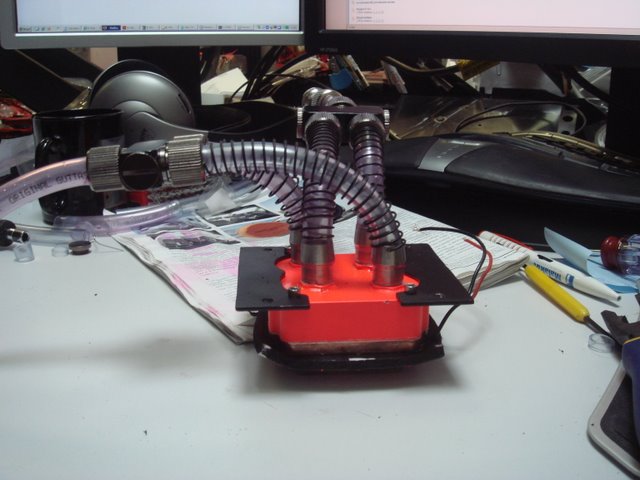

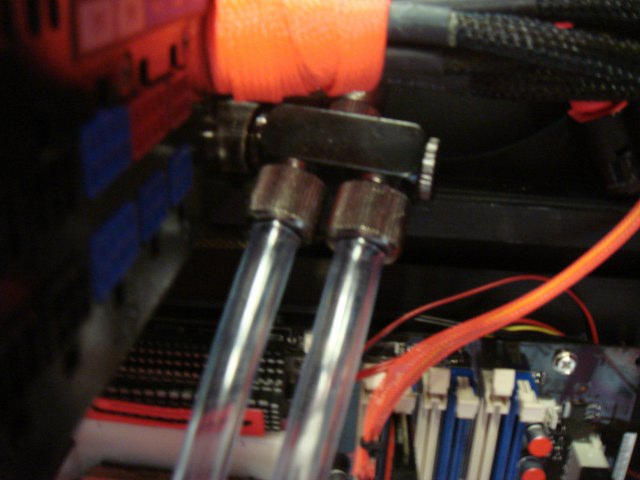

водоблок с помощью разъемных штуцеров его можно с легкостью отключать от системы

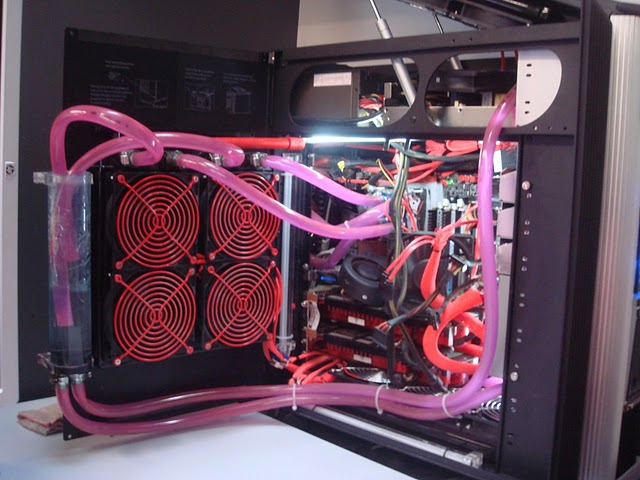

Задняя стенка… шлангов будет меньше (ха-ха ушло 6,5 метров шланга) сейчас в системе два контура водянки, хочу протестировать как будет эффективнее:
1. Две помпы соединены последовательно
2. Одна помпа гоняет воду через радиаторы, вторая через водоблок
поэтому лишние шланги для переключения контуров между собой…
Продолжение…Итак внутри системного блока сильных изменений не произошло, были установлены покрашенные грили… нужно добавлять красных деталей… на выходных планирую снять стенки и покрасить их если будет свободное время :)
Поскольку я занимаюсь сильным разгоном, а это зачастую подразумевает внесение изменений в конструкцию различных компонентов (вольтмод, модификация охлаждения) то в случае выхода из строя компонентов гарантийный ремонт в большинстве случаев не возможен. Поэтому я решил раз в системе будет много ультрафиолетовых ламп нужно покрасить различные детали мат. платы в красный цвет (учитывая большое количество светодиодов на мат. плате, которые выводят мониторинг разных параметров должно получиться очень хорошо)
Учитывая отсутствие крепления для моего водоблока под LGA1366 я купил пару готовых креплений от других водоблоков, но к сожалению ничего приспособить не удалось :( поэтому с помощью дремеля из старых заглушек для корпуса (3мм аллюминий) пришлось вырезать новые крепления (еще не закончено)
Продолжаем… учитывая какие-то глюки с большими картинками теперь выкладываю 640*480…Итак… было закончено крепление под LGA 1366, и учитывая необходимость все примерить решено попробовать собрать все в корпусе и посмотреть как это выглядит…

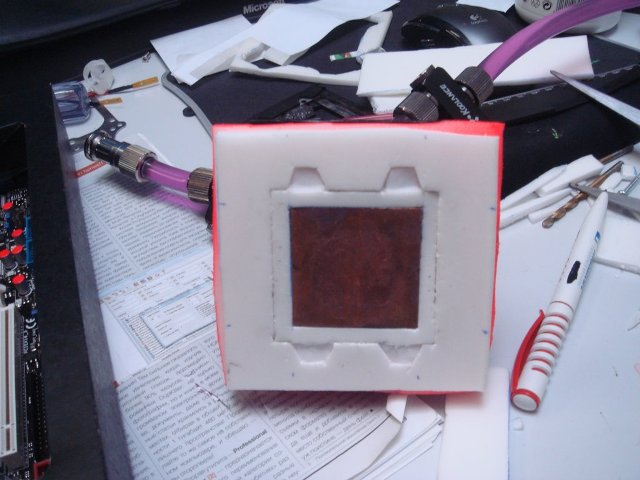

Для борьбы с конденсатом к сокету около ЦП и водоблоку не должен поступать свежий воздух, для этого пространство около сокета полностью закрывается материалом имеющим низкую теплопроводность.

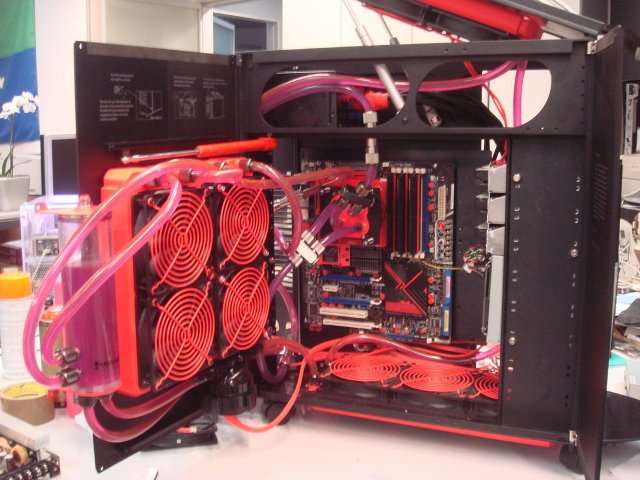

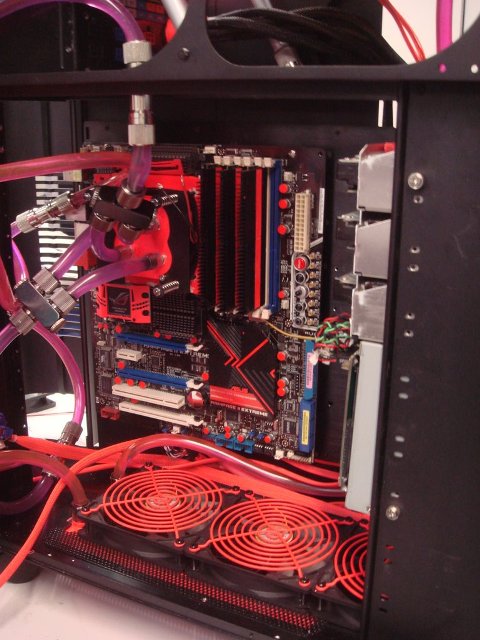

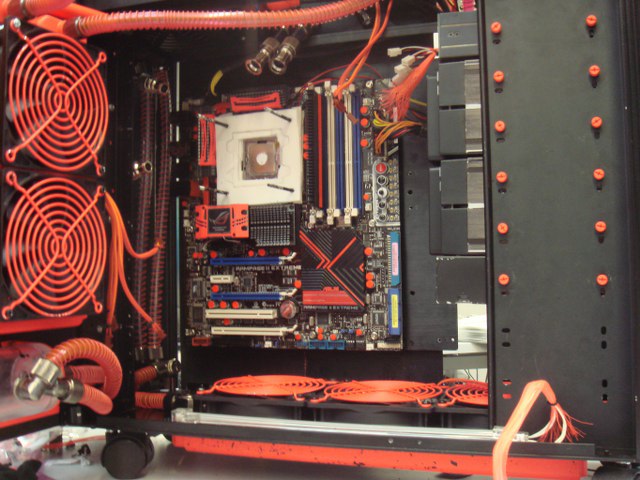

Общий вид системы с установленной материнской платой…

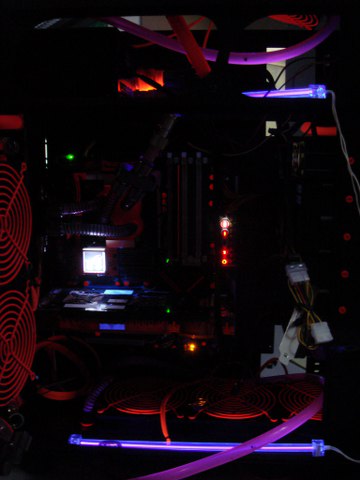

Ну и не удержался, подключил пару ламп, взглянуть как в темноте будет… фотка очень слабо передает эффект
Итак… очередное продолжение…В прошлый, я остановился на примерке материнской платы. Дальше нужно было разобраться с установкой водоблока для ЦП, а занятие это весьма утомительное (кто строил водянки с большими шлангами меня поймет)
Для начала нужно установить и развернуть шланги в нужном направлении, потом подогнуть и подрезать по длине. Для того чтобы шланг не перегибался на местах потенциального перегиба используется оплетка… правда как всегда удалось найти только два куска и те были зеленые, пришлось красить :) в дальнейшем в оплетке будут абсолютно все шланги. Выглядеть это должно приблизительно так
Дальше из-за проблем с установкой второй помпы на боковой стенке, она была перемещена на место, где была установлена до этого. Т.е на заднюю стенку (так сейчас установлена первая помпа)… поскольку резервуар так же установлен на этой стенке получилось, что по стенке тянется 3 шланга туда-обратно. Было решено переделать расположение резервуара, это позволило очень сильно сократить длину шлангов. Я думаю будут некоторые траблы с заправкой системы, но для этого если что можно подсоединить дополнительный резервуар… благо наличие быстроразъемных клапанов облегчает задачу…

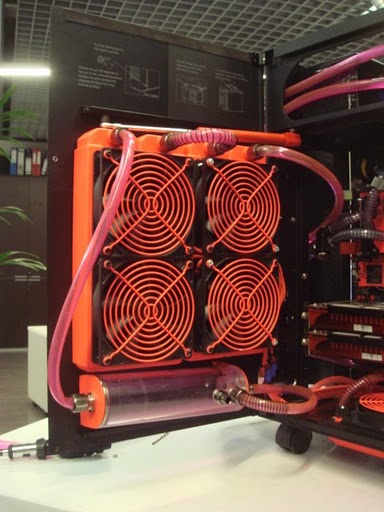

Боковая стенка
Отверстие для шлангов из резервуара на задней стенке

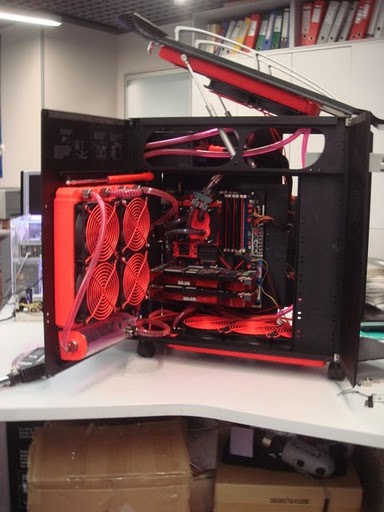

Общий вид… все стало гораздо аккуратнее

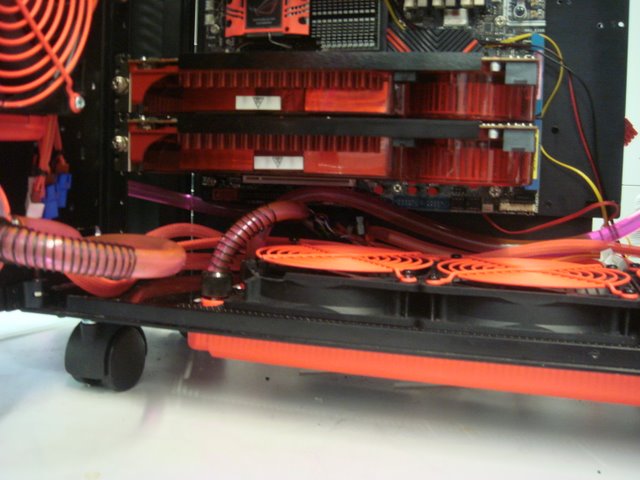

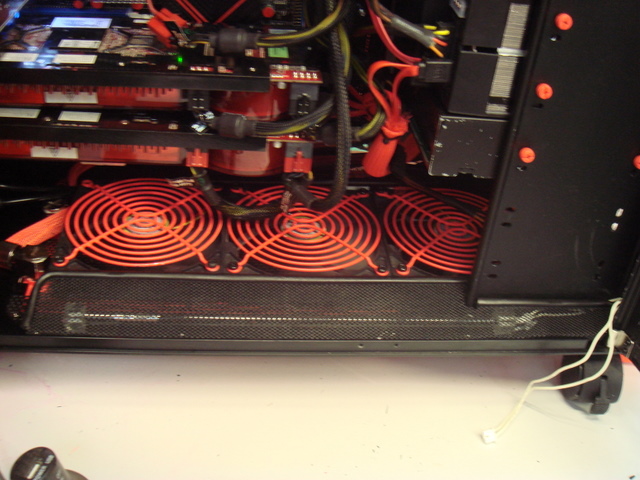

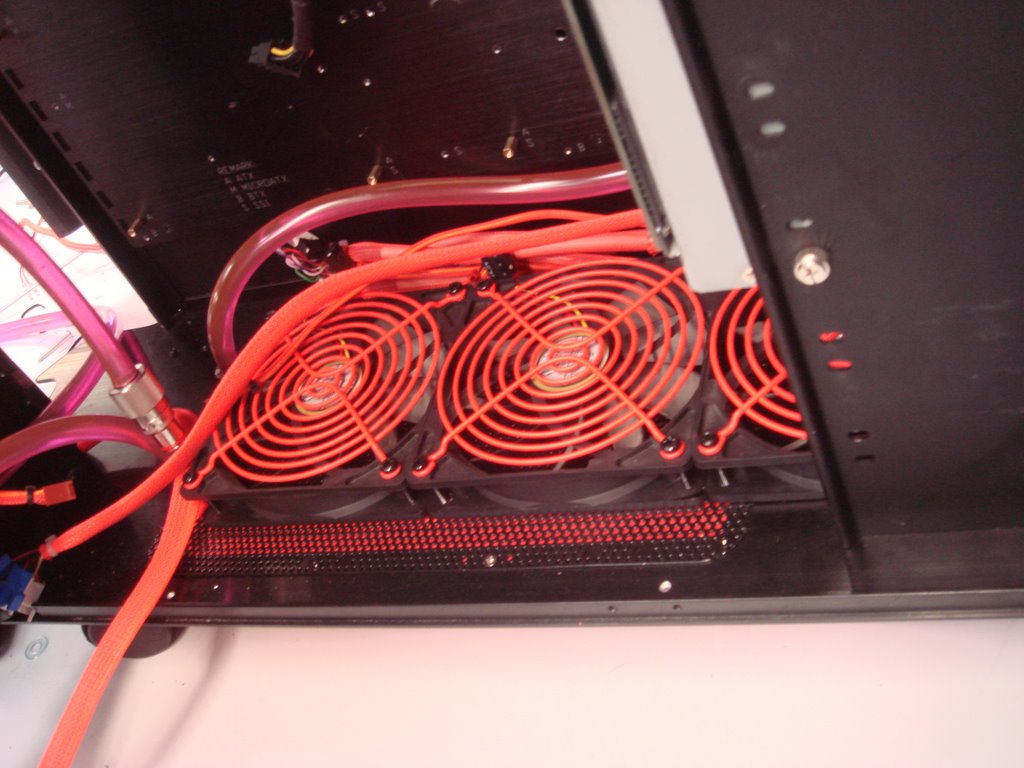

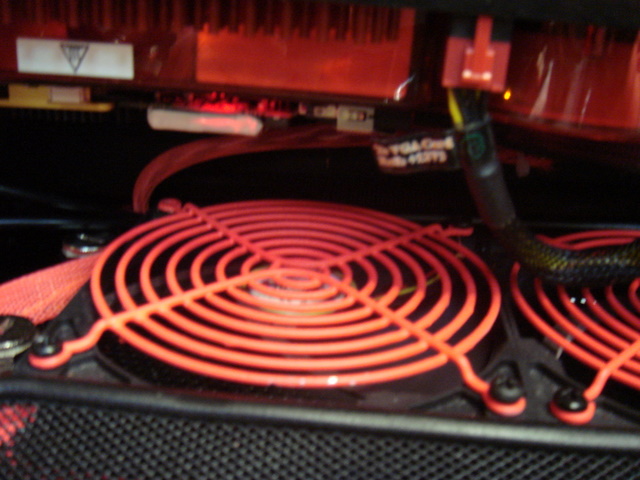

Нижняя часть корпуса с двумя установленными видеокартами 3870х2 (они больше подошли по цвету), провода идущие от мат. платы это термосенсоры, потом будут убраны…

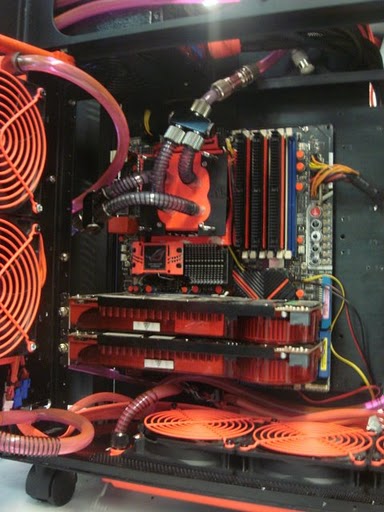

Общий вид материнки

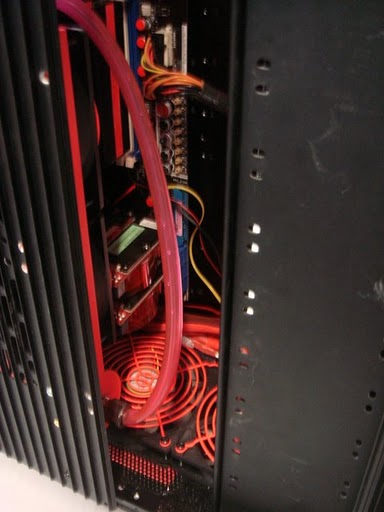

При закрытой боковой стенке места практически не остается, если присмотреться то можно увидеть зазор между видеокартами и грилями вентиляторов около 5 мм

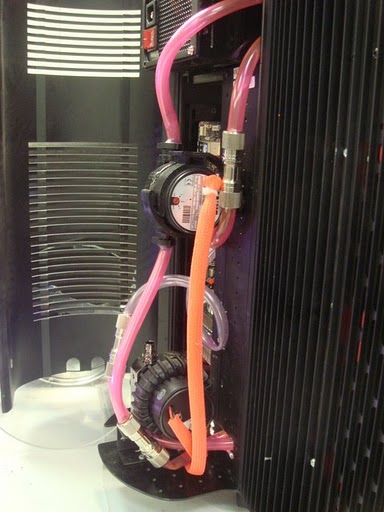

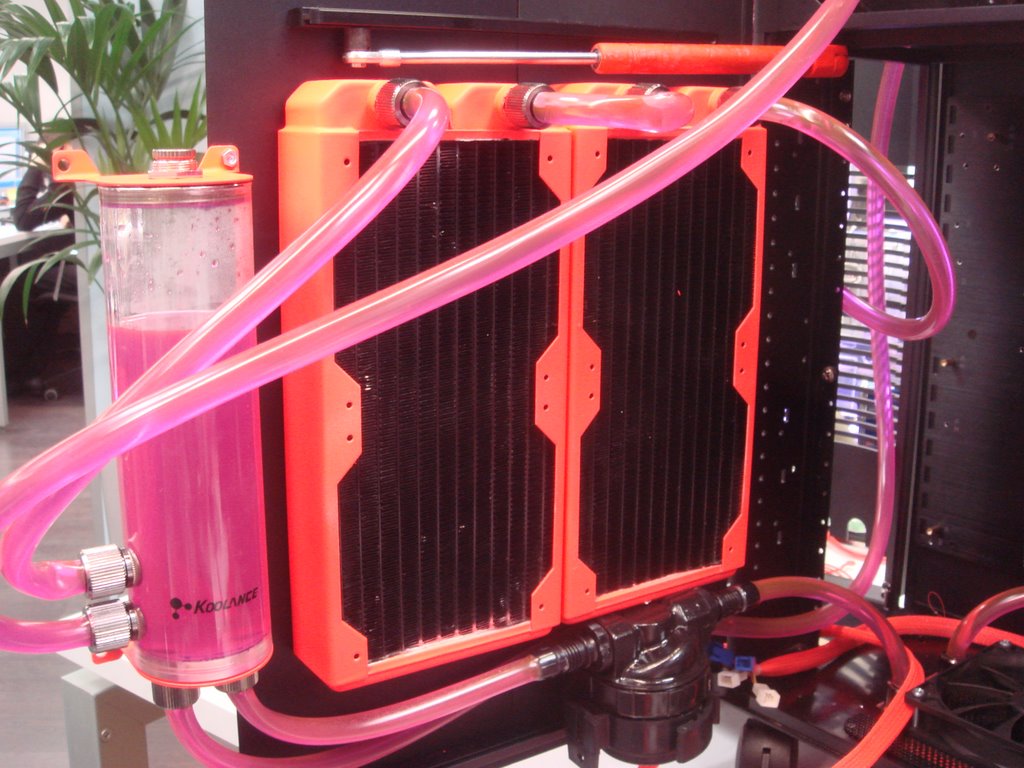

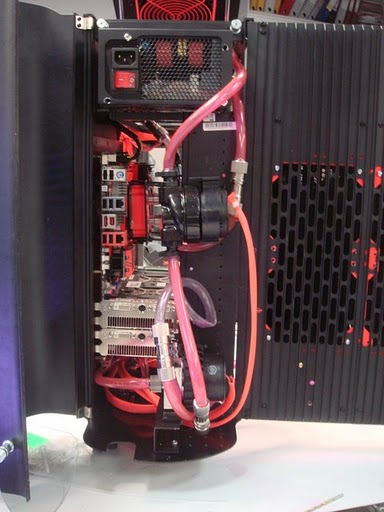

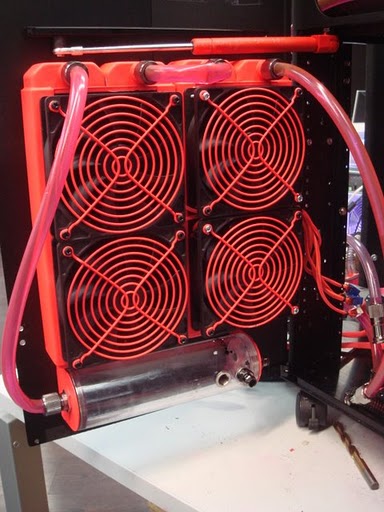

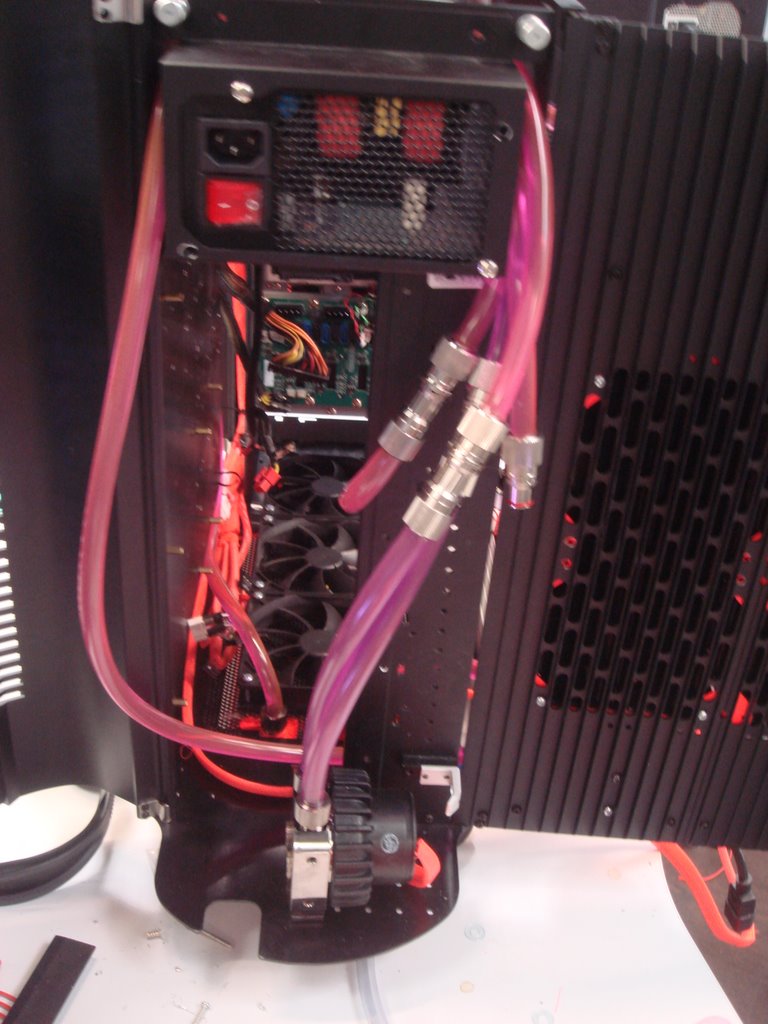

Задняя стенка две помпы установлены одна над другой, верхняя 37 Вт качает на водоблок, нижняя 24 Вт прокачивает воду через радиаторы… возможно переключение на режим последовательного соединения т.е сначала более слабая помпа, потом более сильная (насколько я помню физику так правильней)

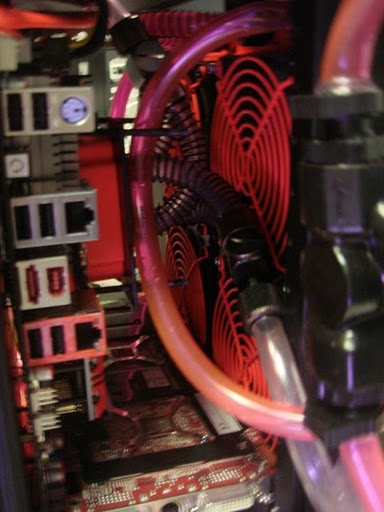

На следующих картинках можно понять насколько плотно упакованы все компоненты,
Очередное продолжение…Извиняюсь за долгое отсутствие… сначала небыло необходимых комплектующих и материалов, потом неделю провалялся дома…

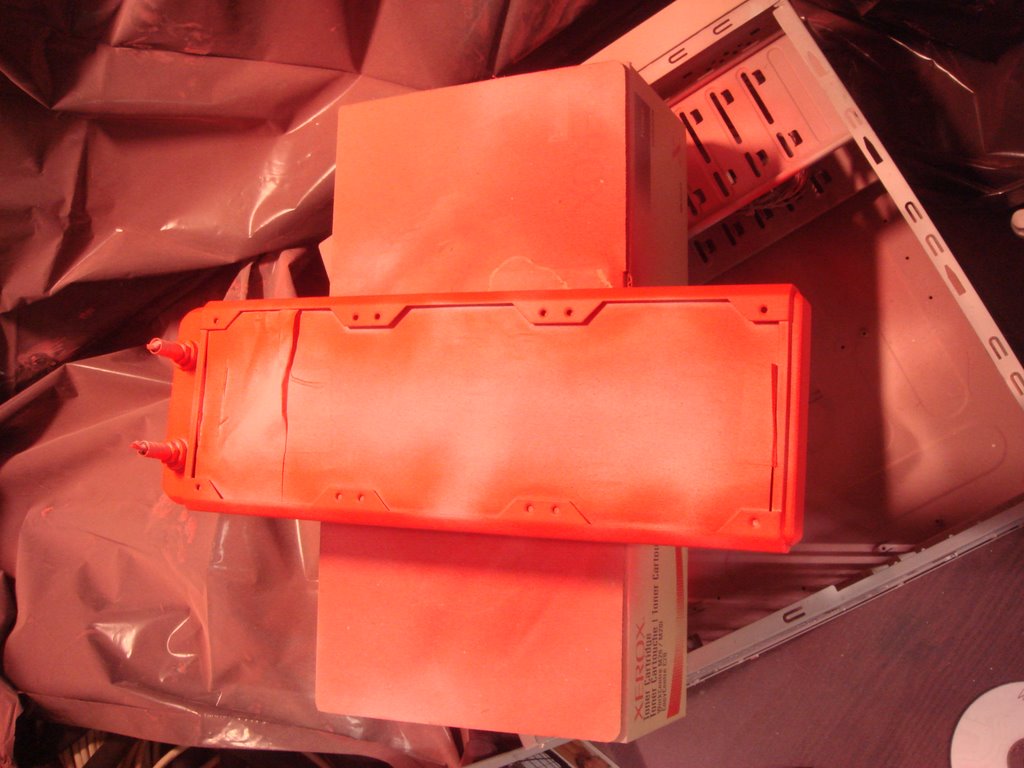

Поскольку все основные компоненты были подобраны и подогнаны, настало время покраски… Итак для покраски корпуса будет использоваться такая же краска как и для покраски внутренних деталей… т.е красная и черная…

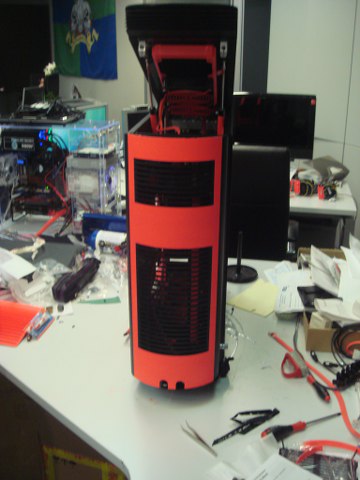

Покраска морды корпуса
Глядя на данную картинку можно подумать что боковая стенка просто красная… на самом деле это не совсем так

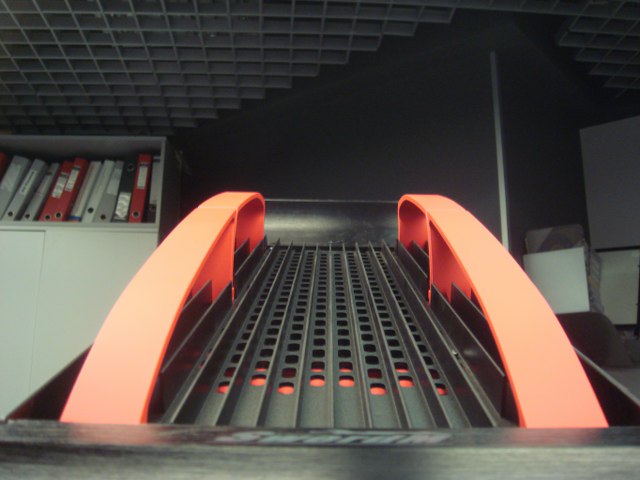

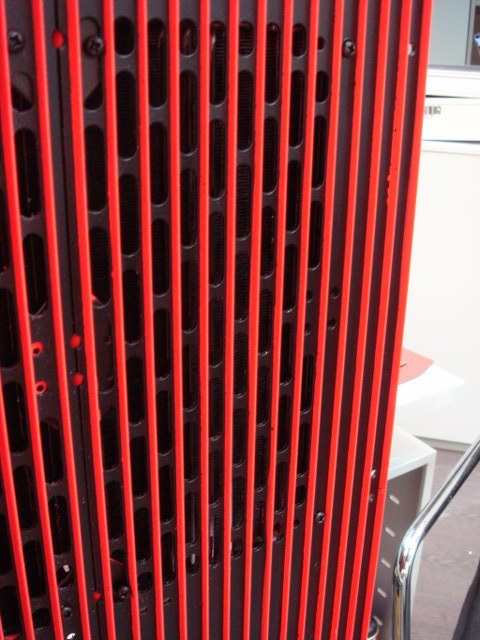

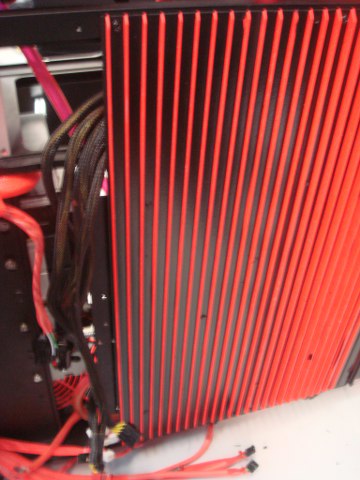

Боковая стенка на самом деле не ровная, а ребристая… ребра различной высоты и идут в форме волны… стенка получается черная с красными ребрами… по углам на ребрах видны белые подтеки, это грунтовка, сечас нужно будет заклеить ребра и покрыть стенку черной краской чтобы закрасить все косяки
Пока болел прокурил несколько западных форумов, и учитывая опыт других людей решил сразу кое-что переделать… Первой под прицел апгрейда попала система охлаждения, т.к после прочтения ряда статей стало понятно что для данного водоблока 3000-5000 л/час вполне нормальный расход :)

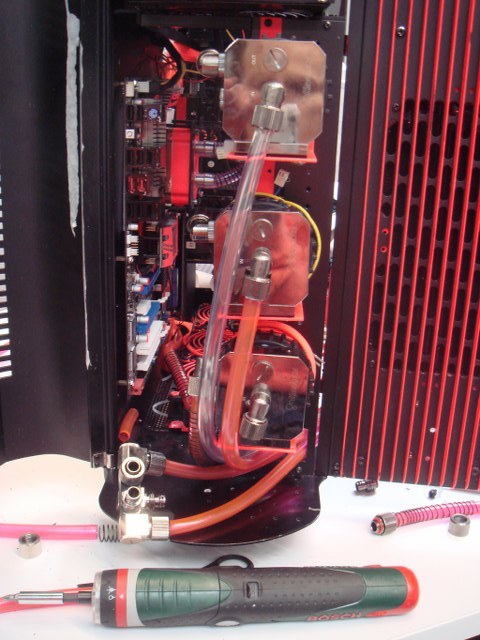

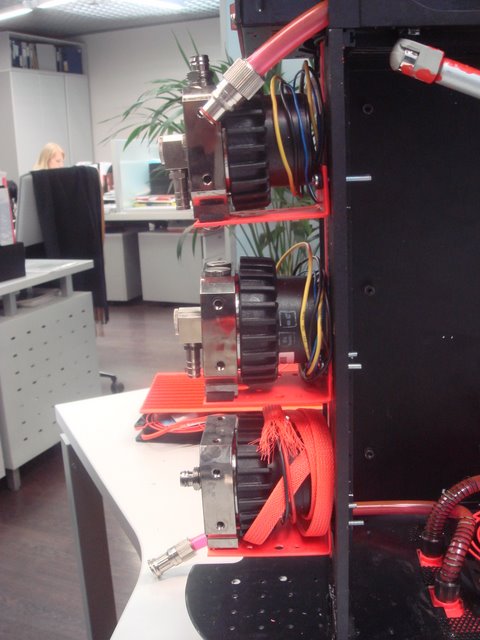

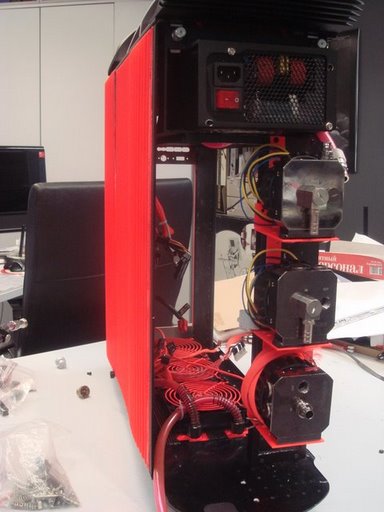

Три помпы Swiftech 655 с основанием Koolance, вписались практически идеально…
Продолжение следует...
Доброго всем времени суток… продолжаем…Итак… из-за неудачной покраски боковых стенок, было решено снять всю краску и перекрасить с нуля… снятие старой краски смывкой занятие весьма нудное и утомительное… (механический способ не подходил из-зи сложности поверхности)

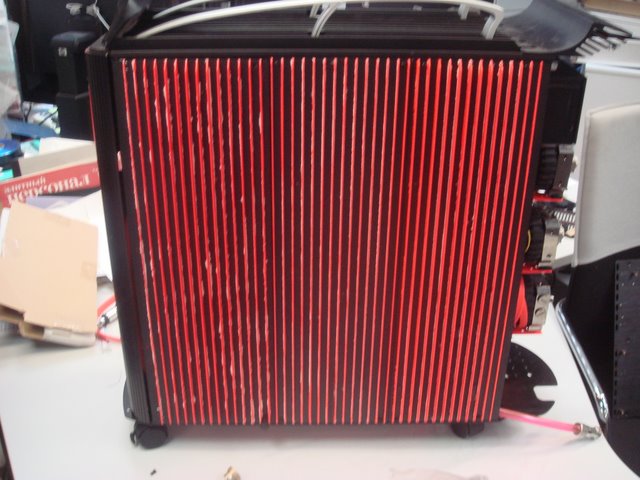

изначальный результат… идея состояла в том чтобы заклеить основную черную поверхность стенки малярным скотчем и покрасить только ребра, однако после снятия скотча под ним по краю образовались подтеки белой грунтовки… вот собственно что было…

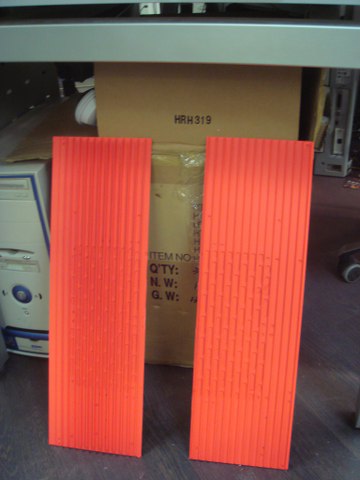

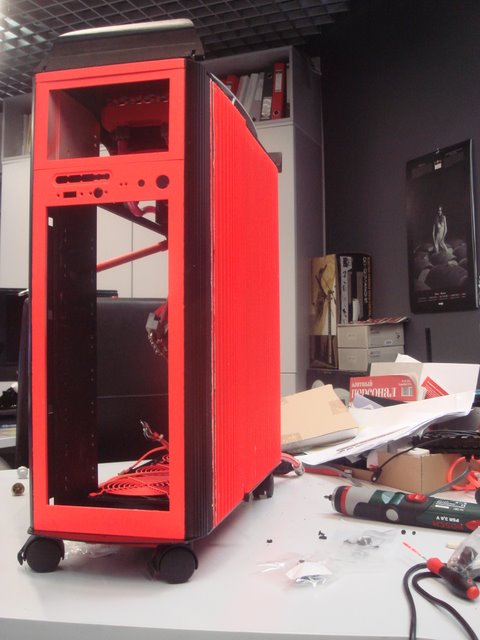

После полного снятия краски, боковые стенки были полностью покрашены в красный…

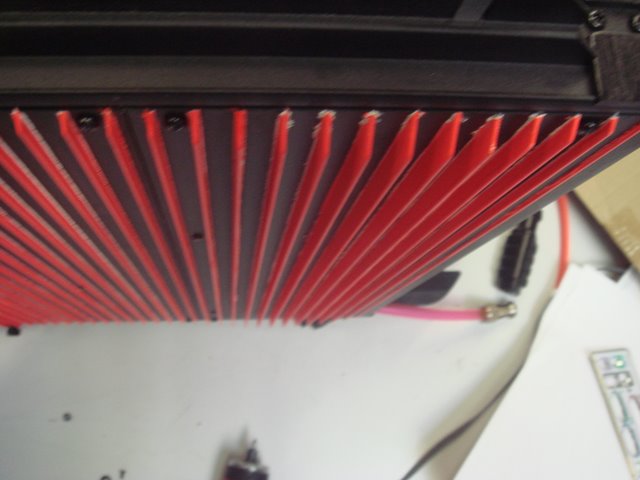

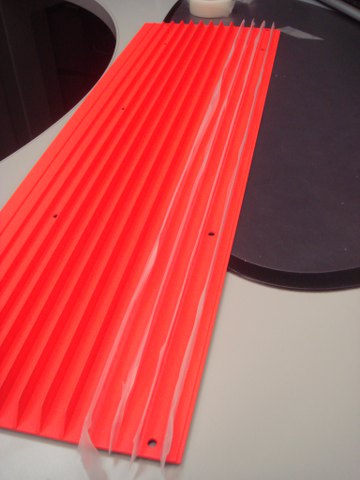

После этого каждое ребро на стенке было заклеено скотчем (тоже оказалось весьма утомительное занятие), и основная поверхность покрашена черным…

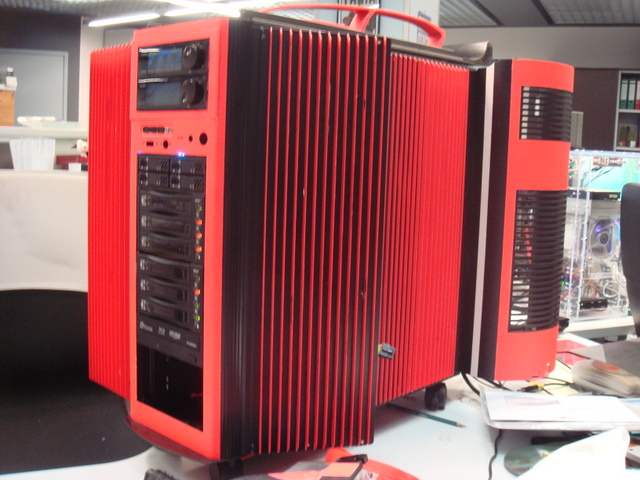

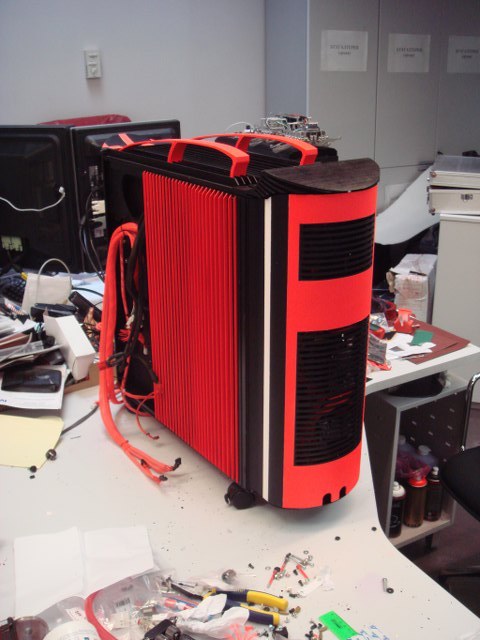

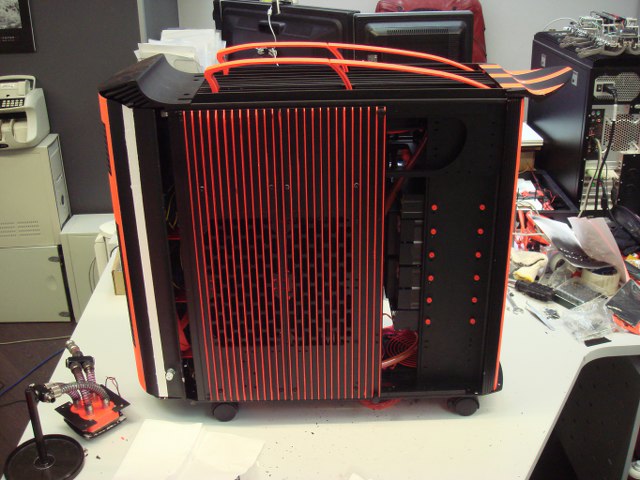

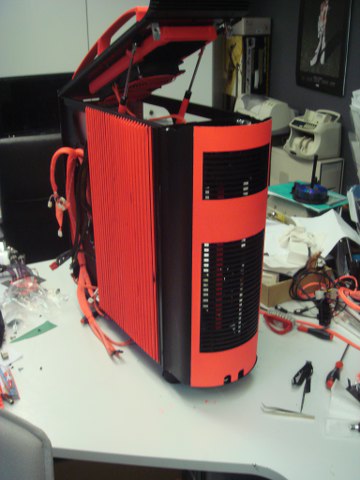

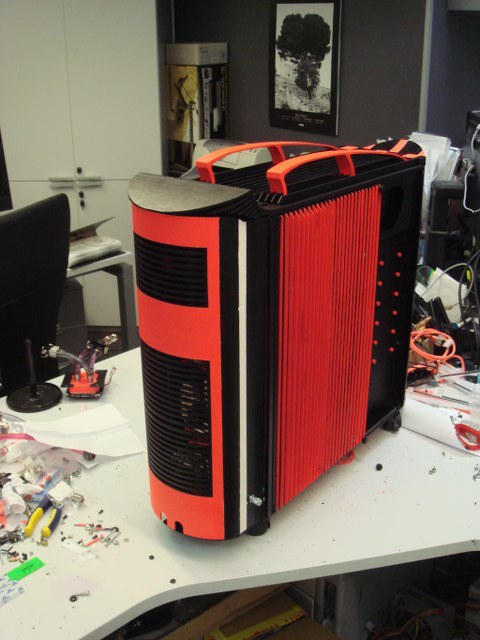

Результат значительно отличается от первого раза :))) очень удачно удалось подобрать черную матовую краску которая по цвету абсолютно не отличается от основного цвета корпуса…
Поскольку удалось точно попасть в цвет, верхнюю крышку решил пока не красить… декоративные элементы на крышке покрашены в красный, плюс на козырьках будут сделаны красные полоски…
Задняя часть корпуса, также покрашена… будет добавлено еще пару красных и черных линий…

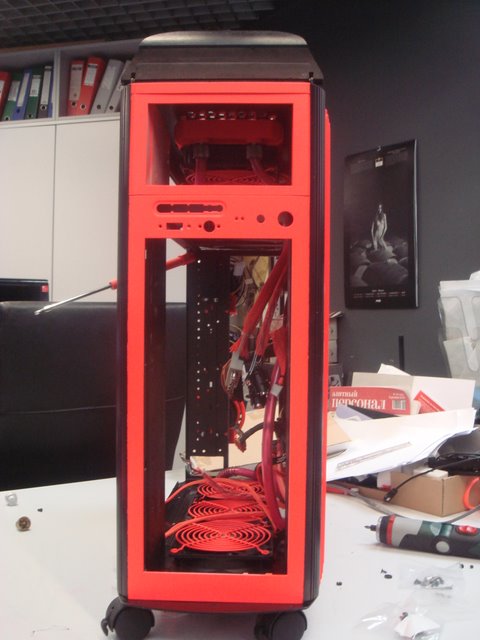

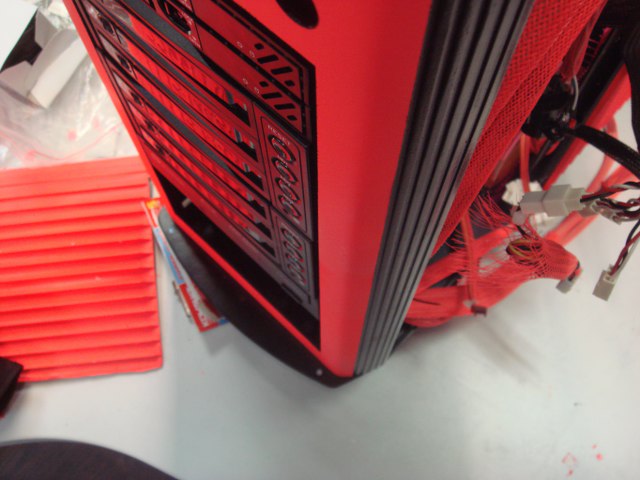

Морда тоже была перекрашена, т.к в первоначальном варианте красные полоски получились слишком узкими…
При окраске морды и задней стенки я попытался сделать их достаточно похожими друг на друга…
Пришло время примерить разные штуки которые будут стоять в отсеках расширения… поскольку в системе большое количество хардов, нужно их куда-то размещать… раньше это выглядело весьма непрезентабельно… и легко можно было заменить только SAS диски, а для смены SATA нужно было вынимать корзину…

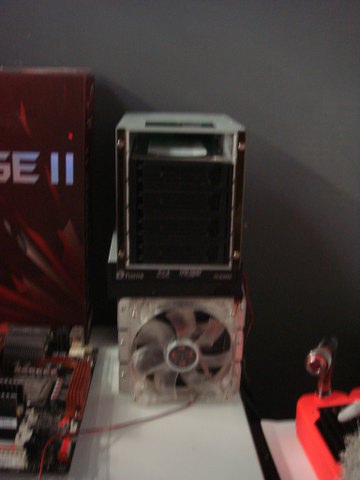

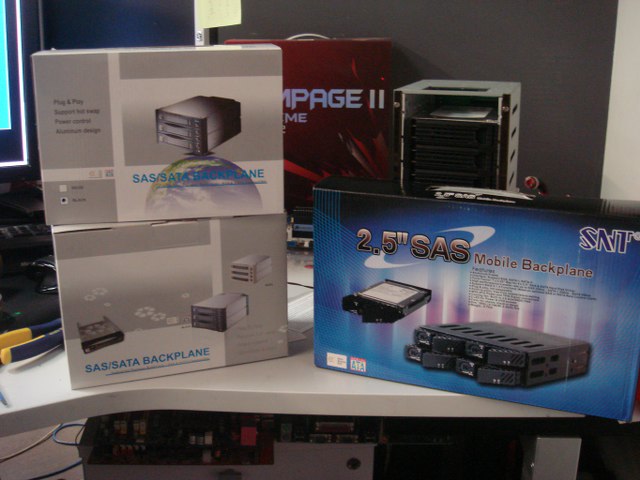

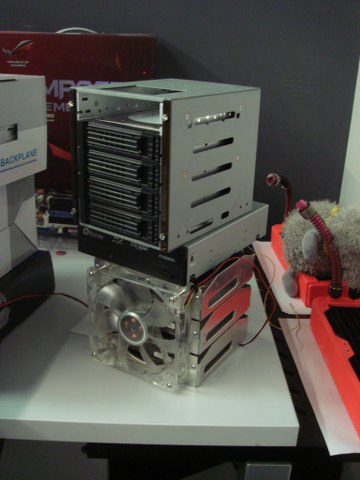

И на замену этому безобразию… 2 корзины под 3 SAS|SATA диска каждая (3,5), плюс корзина на 4 SSD диска (2,5)… соответственно будет 4 SSD диска по 80 Гб, плюс 4 SAS по 72 Гб, плюс пара SATA по 750 Гб

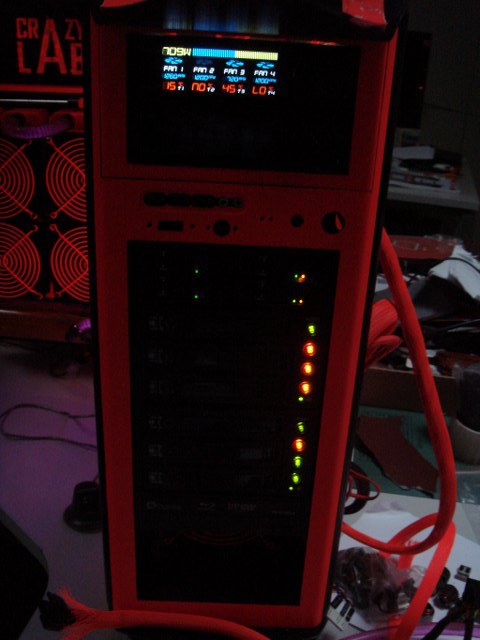

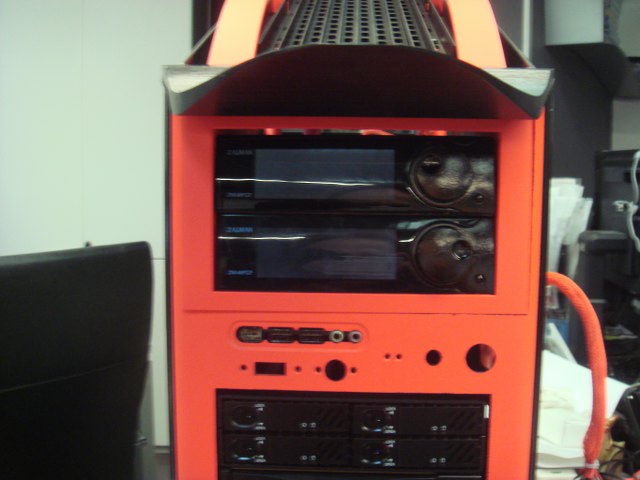

В верхней части морды установлено два контроллера Zakman с отображением температуры с 4-ех точек и контролем 4-ех вентиляторов каждый…

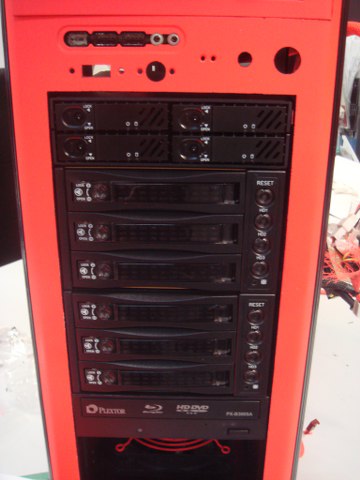

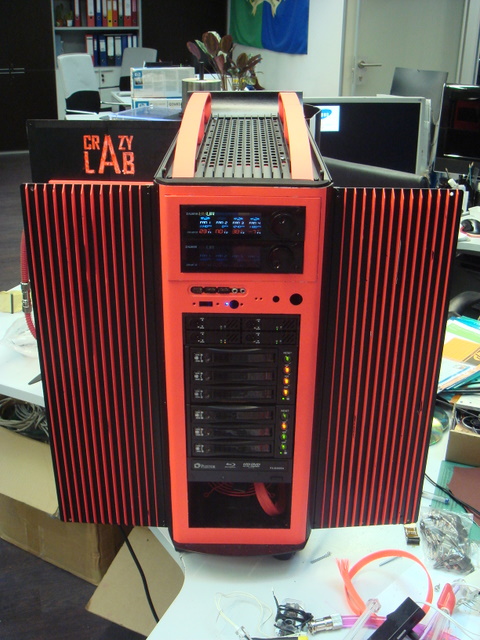

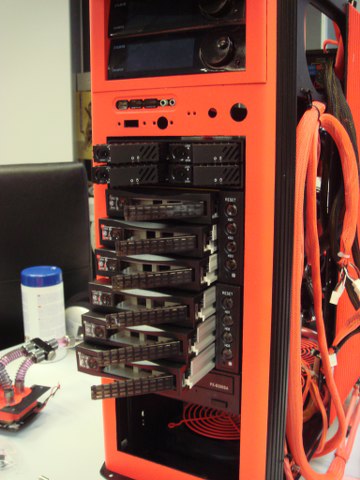

Морда с установленными корзинами…

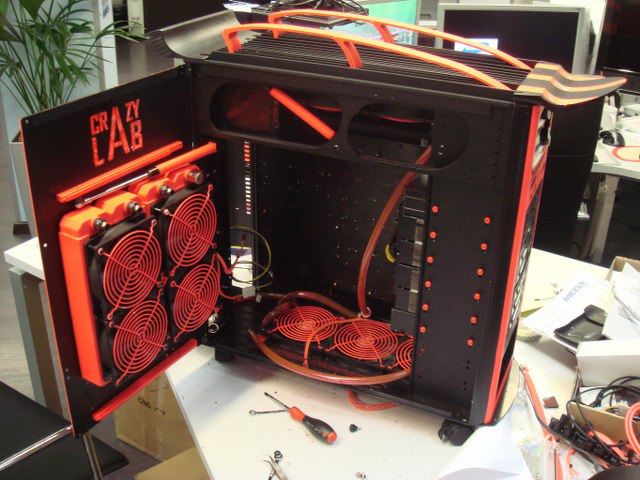

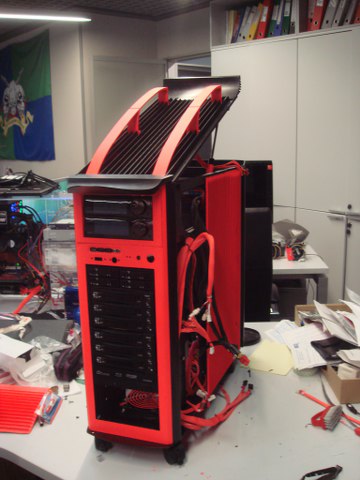

Ну и общий план на данный момент…

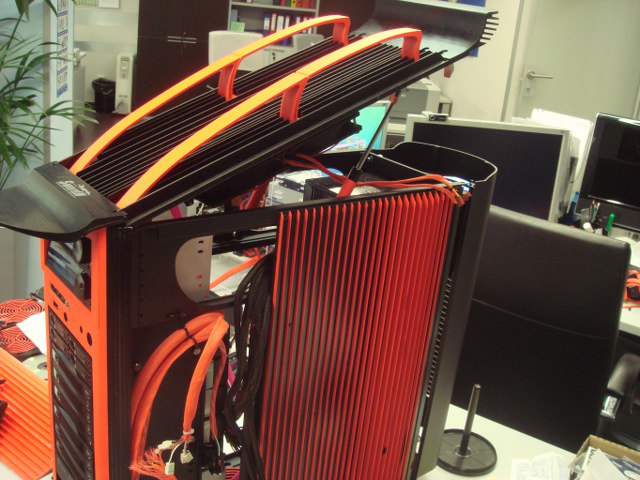

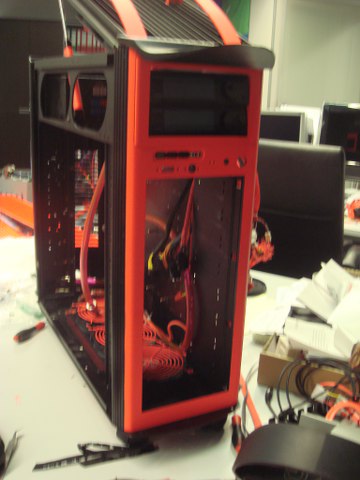

Продолжаем…Покрашена и установлена вторая боковая стенка… в принципе начат процесс финальной сборки…

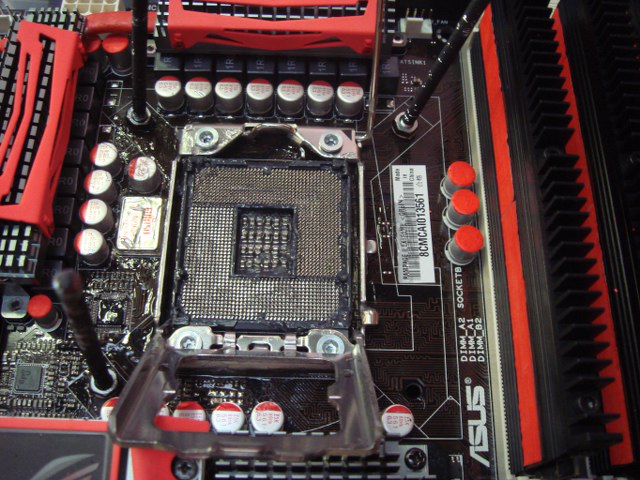

И еще немного на сегодня…Пора устанавливать материнку в корпус… поскольку охлаждение будет до отрицательных температур необходимо изолировать сокет и пространство вокруг от попадания воды на контакты… процессор также намазывается диэлектриком полностью…

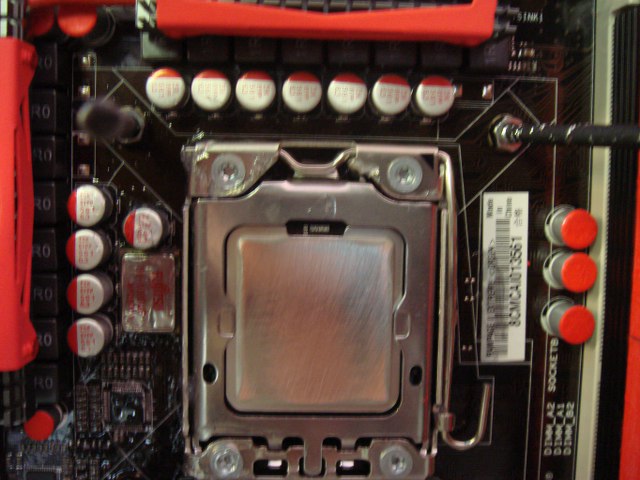

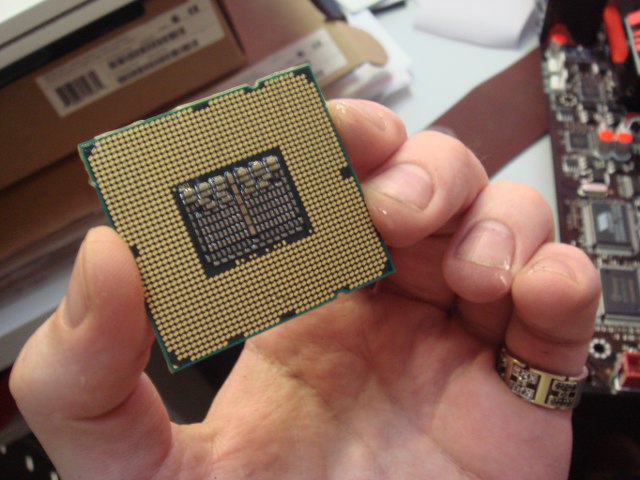

Результат шлифовки процессорной крышки… и все-таки они весьма неровные… эти крышки…

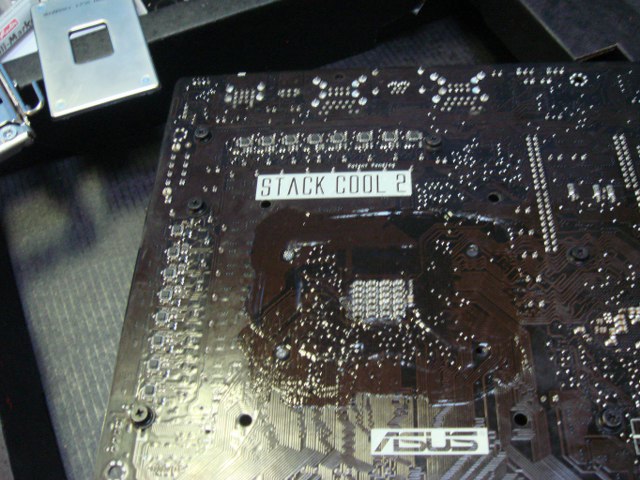

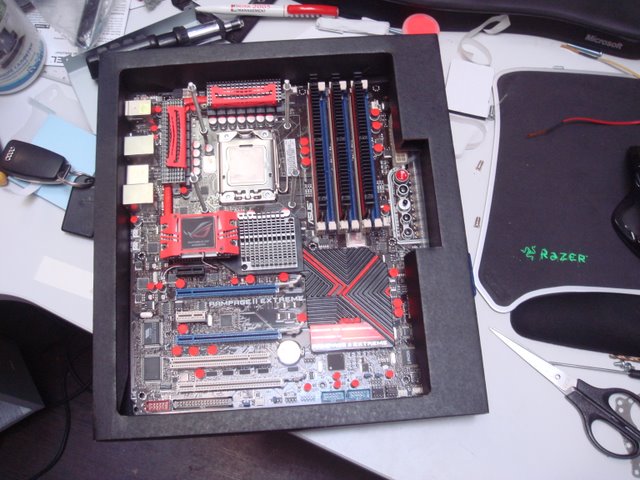

С обратной стороны также все околосокетное пространство обрабатывается диэлектриком…

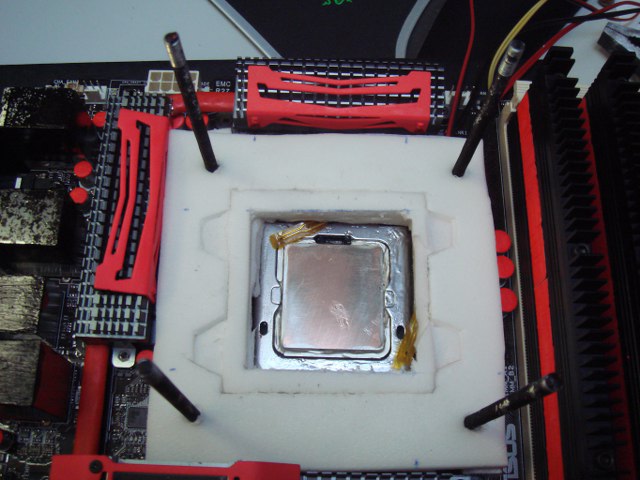

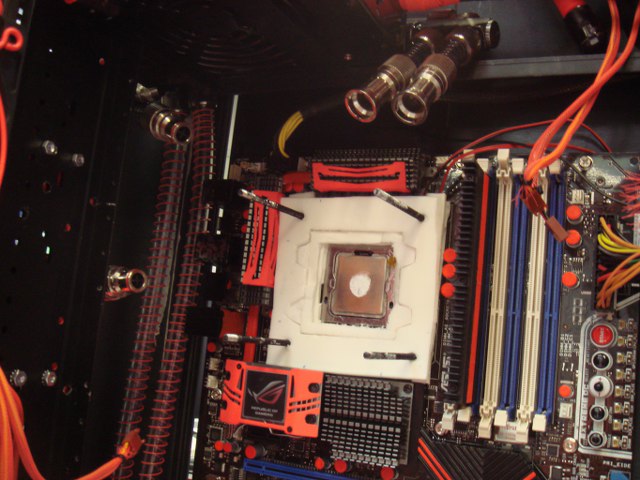

С установленной теплоизоляцией и термопарами…

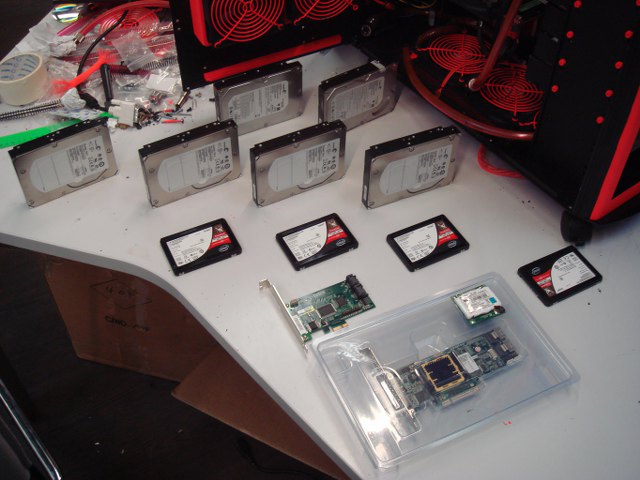

Куча хардов для установки… 4 SSD, 4 SAS и 2 SATA… два контроллера старый и новый…

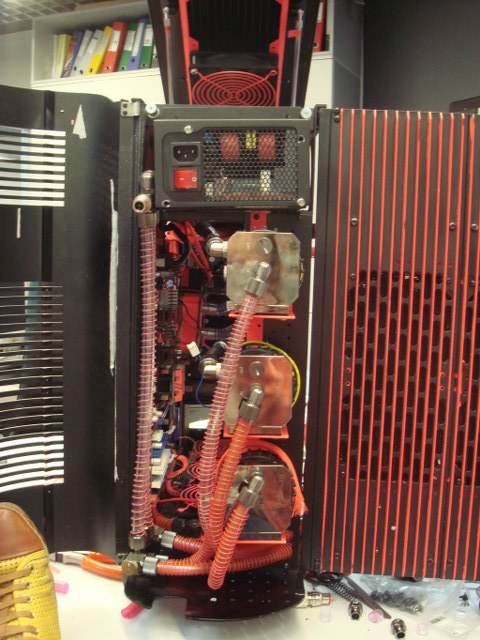

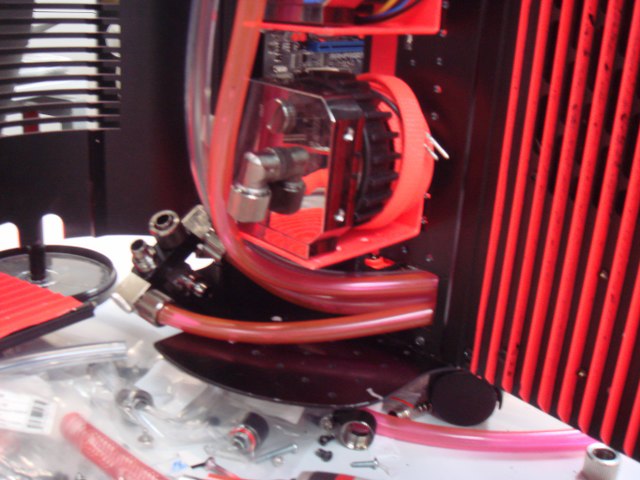

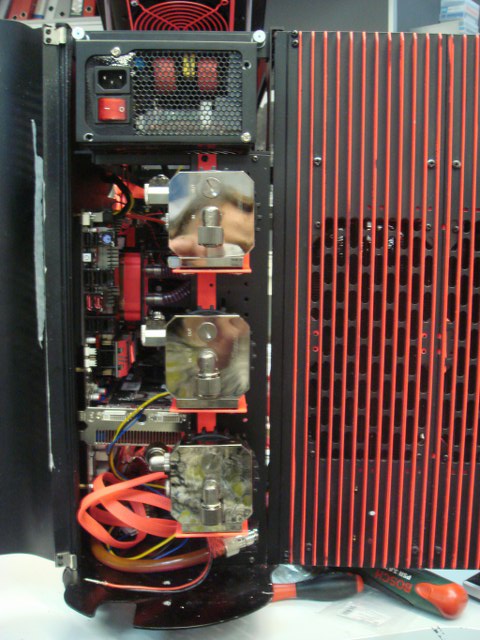

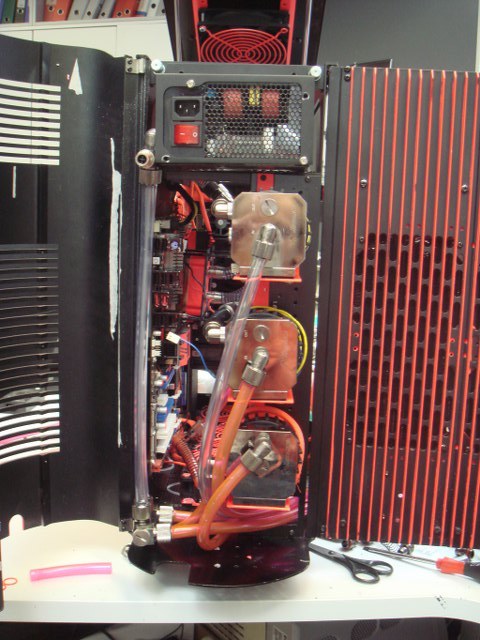

Наконец-то полностью установлены помпы…

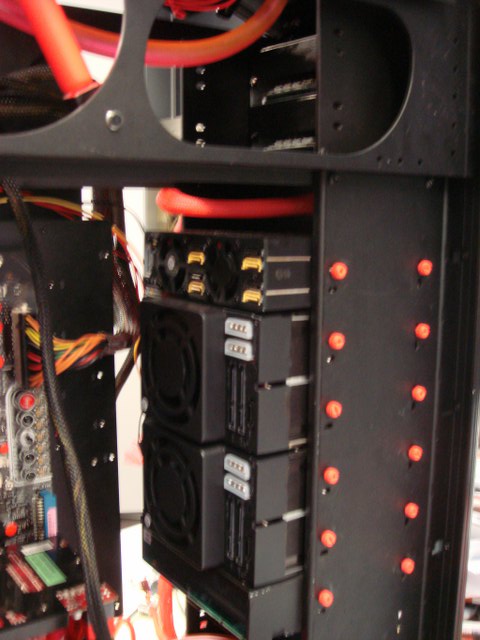

Отсек приводов изнутри… весьма удобно как оказалось…
Ну и наконец-то первый старт системы для проверки работоспособности компонентов после всех издевательств которые над ними были проделаны…
Что касается видеокарт… в принципе 3 поместятся без проблем, но учитывая что все последние топовые видеокарты двухчиповые, а их больше двух ставить без смысла, я решил лучше поставить нормальный Raid контроллер с кэшем и батарейкой (Adaptec 5805) вместо третьей видеокарты (старый контроллер был PCI-E x1 и имел лишь 4-ые порта)… а так буду ставить две штуки 4990 х2 когда они появятся… Продолжим…
Вот и пришло время заняться системой охлаждения… занятие весьма утомительное т.к есть несколько факторов которые необходимо учесть…
первая трабла… подвижные части корпуса… нужно чтобы шланги при движении и в крайних положениях не перегибались…
вторая трабла… большое количество компонентов в цепи :)
третья… отсутствие места внутри корпуса :(
и четвертая… необходимость укладки двойной магистрали (т.е два шланга идут параллельно)…
Короче одна сплошная засада :)))

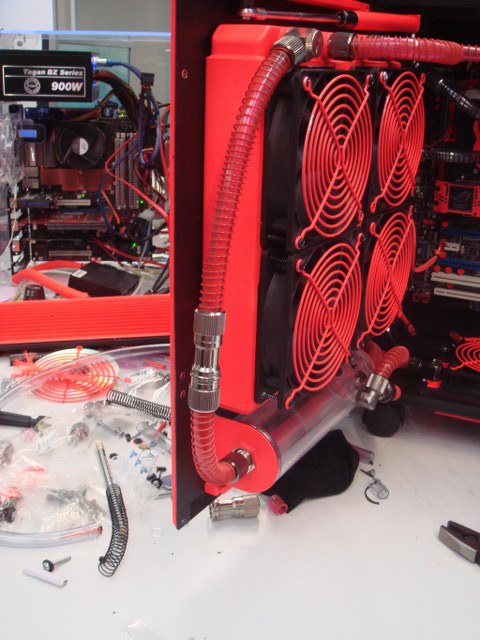

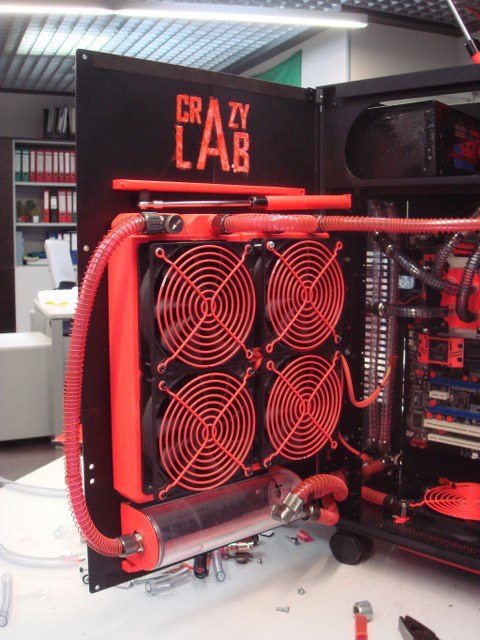

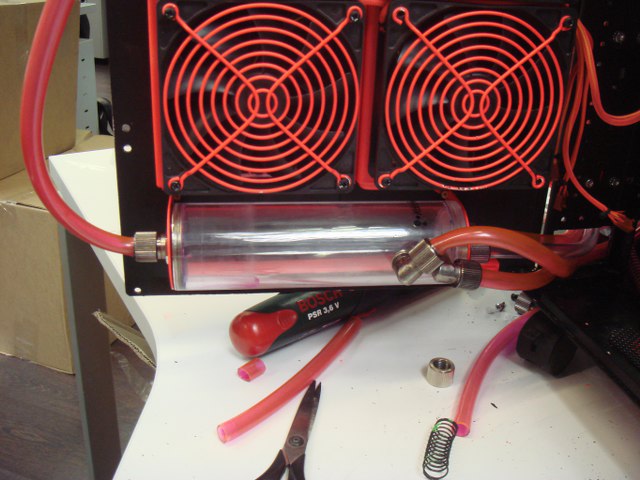

Итак начнем… свое место занимает бачок для жидкости…

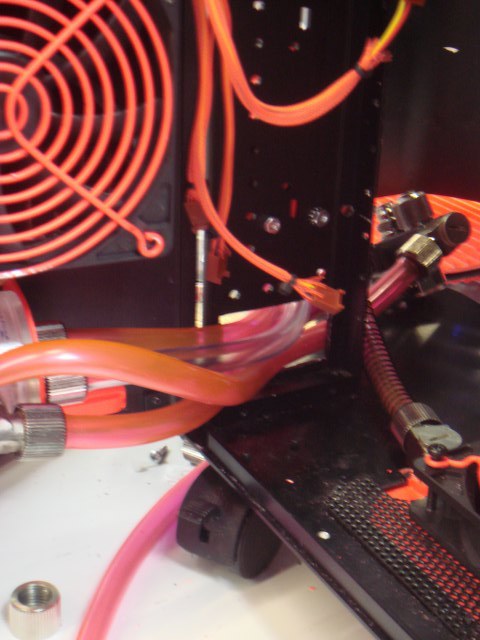

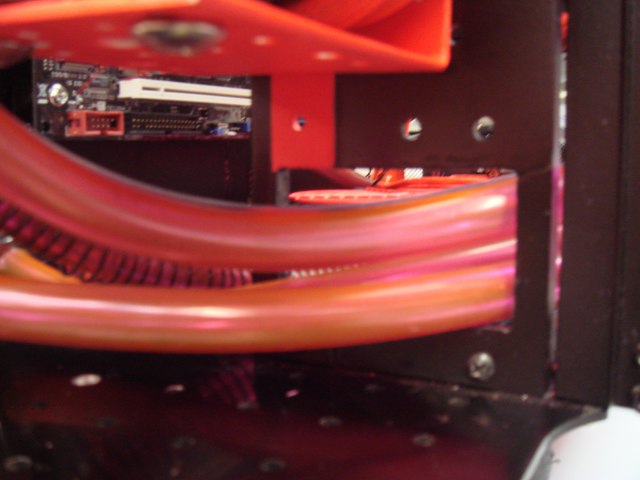

Шланги проходят насквозь через дырку сделанную в задней стенке корпуса…
с задней части внизу есть свободное место и шланги передвигаются в этом пространстве…
четыре шланга проходят без проблем…
Два шланга от резервуара подключаются к двум помпам… два шланга выводятся под обратный поток, третья помпа подключается туда же :))) сходу понять наверное сложно… попозже нарисую схему и выложу… просто в системе два контура и это тоже принесло определенные проблемы…
Далее приступаем к подключению водоблока на ЦП… для этого сначала нужно проложить обратную магистраль (т.к вход водоблока подключается к помпам напрямую)… магистраль проложена за БП… также со стороны БП расположен заправочный коннектор…

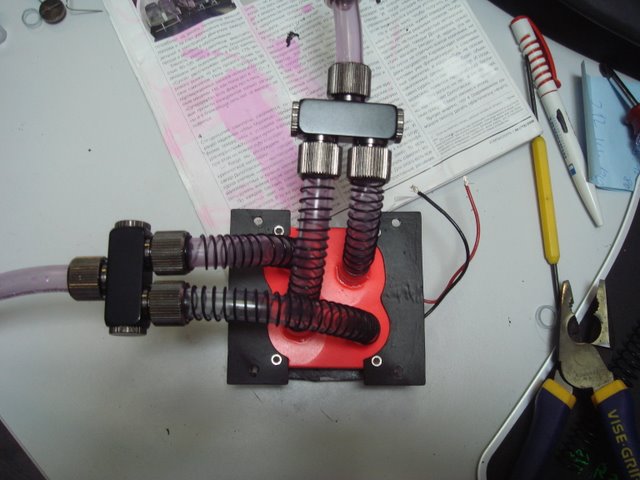

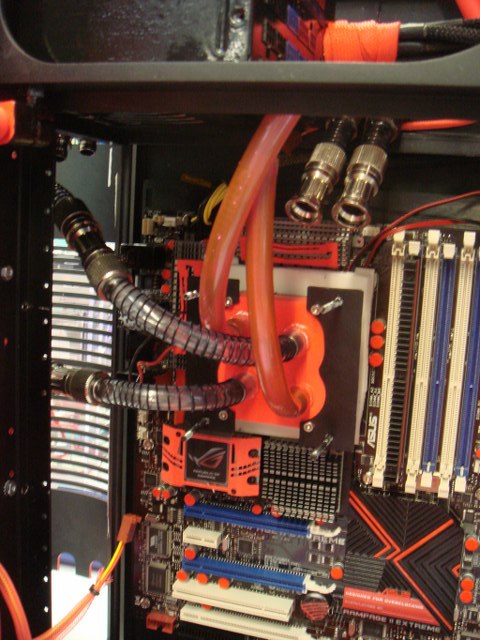

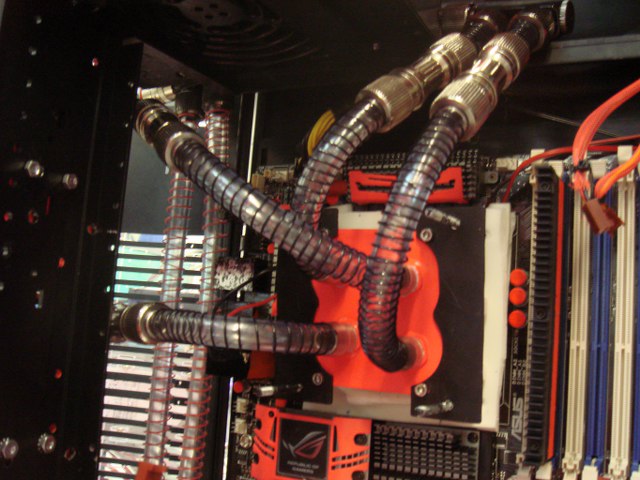

Приступаем к установке водоблока… для подключения WB (устал писать водоблок в дальнейшем WB) используются разъемные соединения Koolance… водоблок можно в любой момент снять
Далее соединяем обратный поток с водоблока с нижними шлангами подключенными к резервуару и третьей помпе…

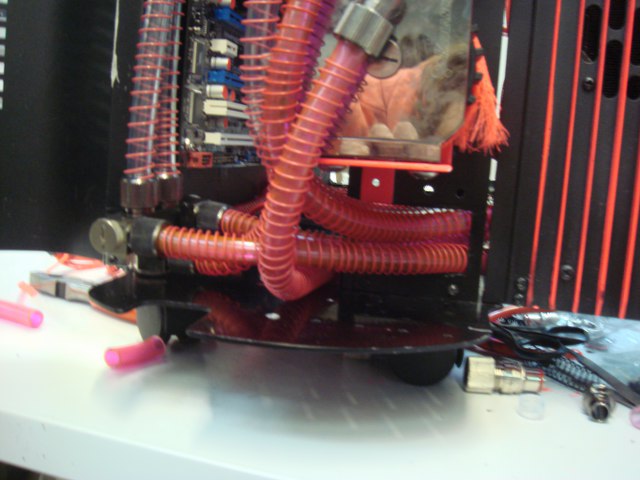

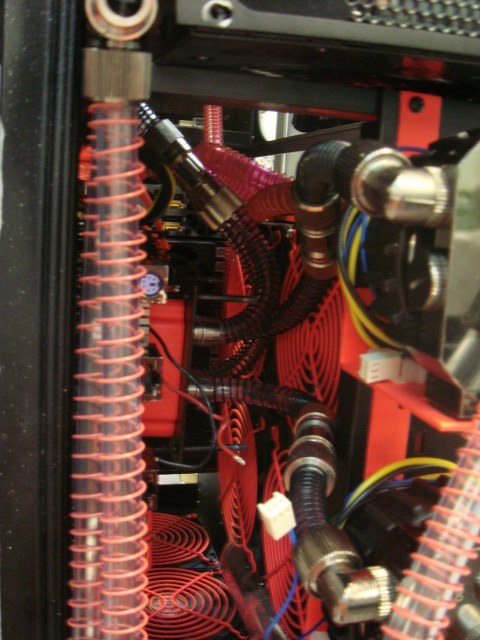

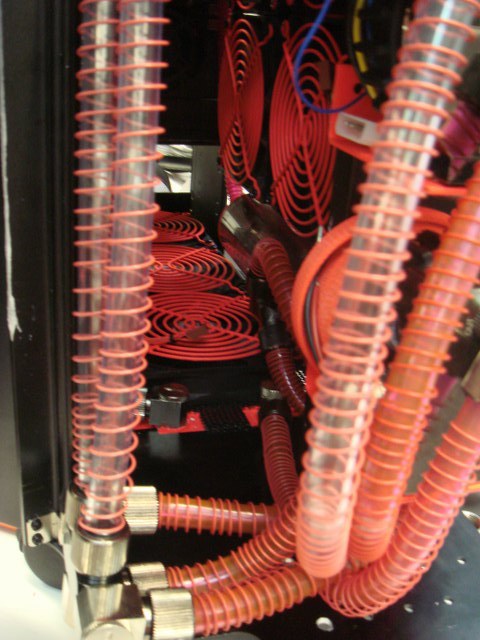

Ха ха… все шланги соединены и все закрывается и открывается теперь когда все отмерено, можно одевать оплетку на шланги… оплетка будет красная :)… и светится в УФ…
В области ЦП оплетка черная… как мне кажется в темноте под УФ будет смотреться поинтереснее, если нет переделаю на красную…

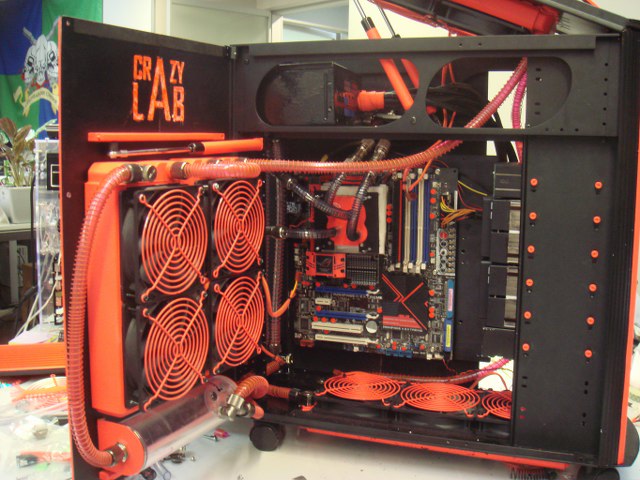

В результате все влезло, но очень плотно… все закрывается и открывается, но в редких местах остался свободный сантиметр… все место заняло охлаждение :)))
Пока все… Небольшое дополнение…

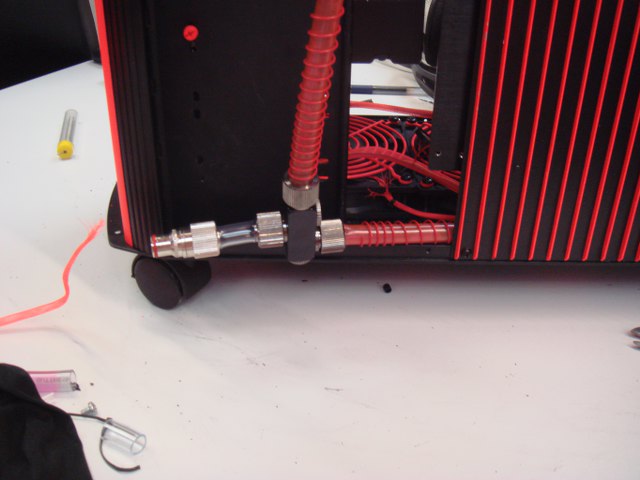

весь вечер не покидало чувство что я забыл что-то сделать… сегодня с утра понял… слив жидкости… заправочный клапан я установил в верхней части, а слив нет… для слива ставим клапан как можно ниже…

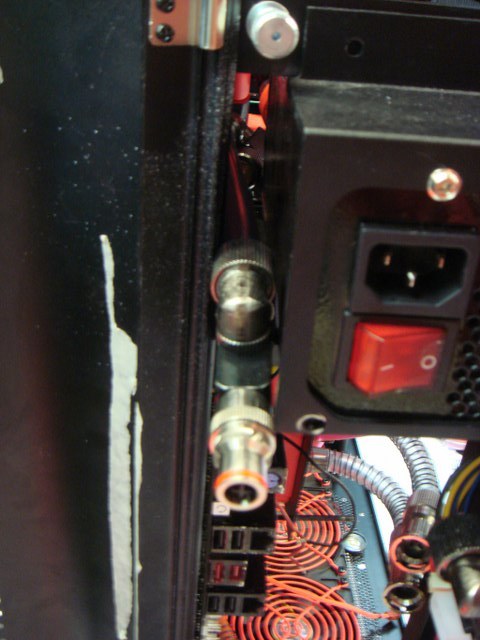

Кроме этого ставим разъемное соединение перед резервуаром… чтобы можно было выгонять воздух из системы…

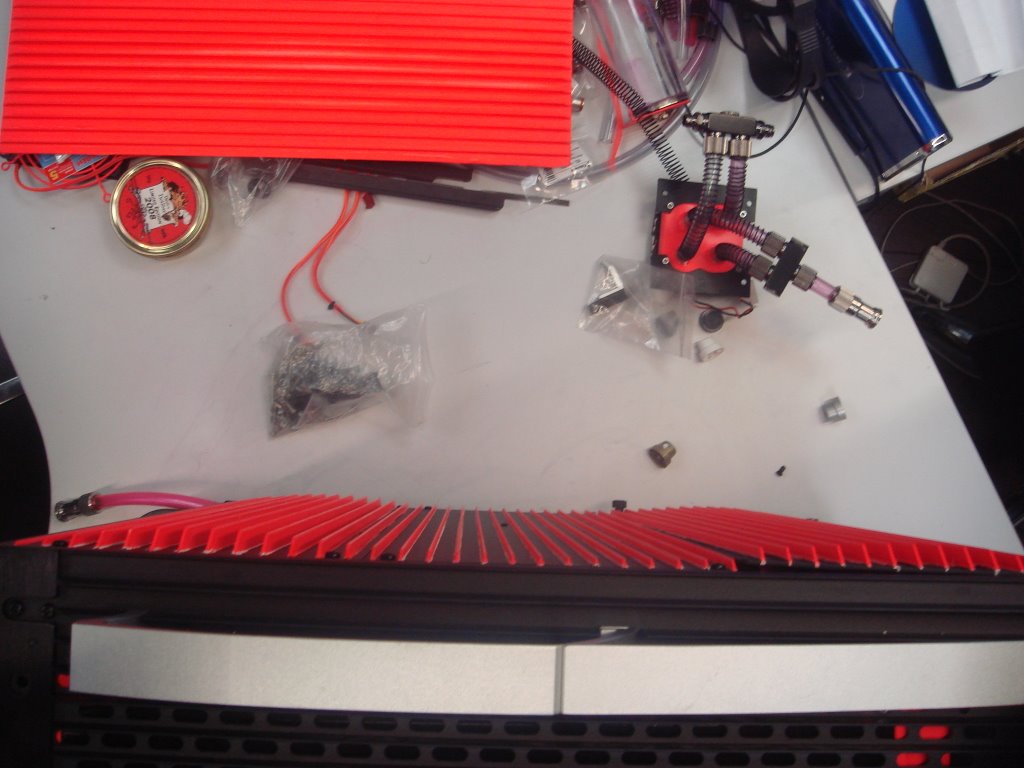

Фотки со снятым водоблоком… ничего не мешает замене процессора и материнки… если нужно можно перекинуть внутренности за 5 минут…

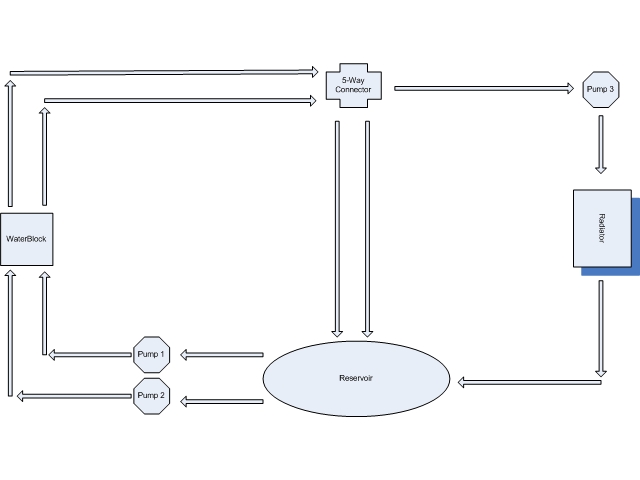

Схема водянки… если вкратце объяснить, для максимальной производительности сделано два контура… в левом контуре вода идет от резервуара на две помпы, с двух помп на водоблок, потом на T-образный разветвитель с 5-ью выходами и оттуда обратно в резервуар и на правый контур… т.е ничего не мешает движению воды (только собственное сопротивление водоблока)… т.к чем больший поток проходит через WB тем эффективнее он охлаждается…
правый контур… третья помпа забирает часть потока с Т-образного разветвителя и пускает его через радиаторы… это необходимо для регулировки потока через радиаторы, чтобы вода успевала охлаждаться в радиаторах, т.к при большой скорости потока через радиаторы вода не всегда успевает охладиться и эффективность системы охлаждения падает…

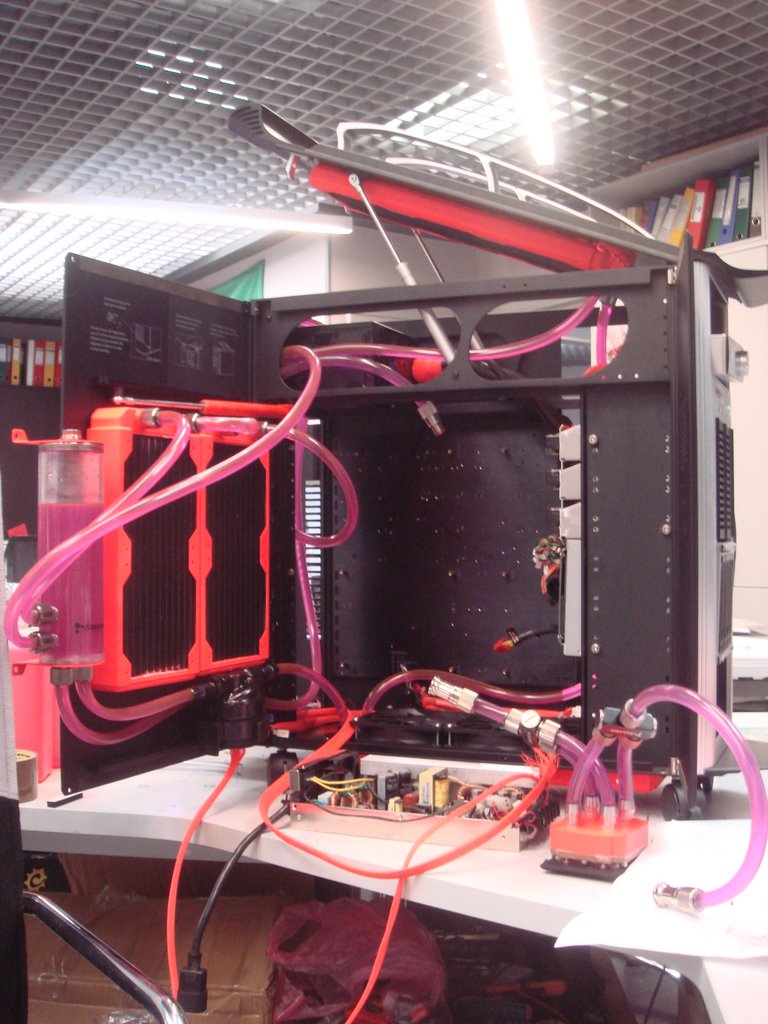

Продолжаем…Итак произведена заправка системы… Все подключено и пришло время запускать систему…

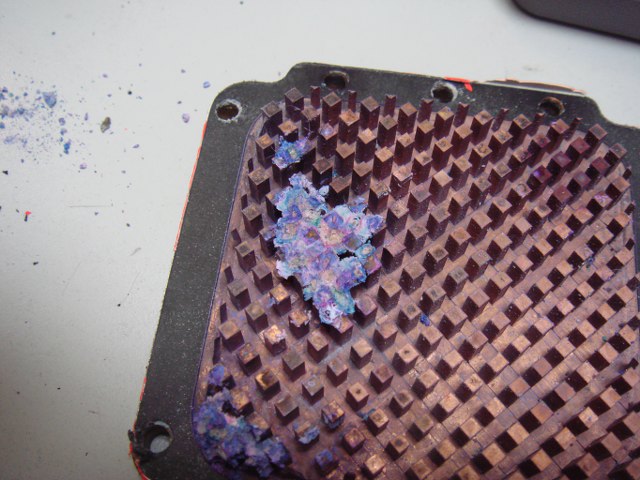

Перед запуском решил разобрать водоблок… т.к пользовался антикоррозионной жидкостью Zalman, а на нее очень много нареканий в инете последнее время… и собственно так и оказалось… вывод не пользуйтесь антикорозийкой залман!!!
Итак первый запуск с модулем пельте CP1-12730 питание от БП компа (12В — 80% Umax)… к сожалению старый внешний БП на 15В умер (максимальное напряжение для данного пельте), а за новым ехать неохота… так что протестируем так…

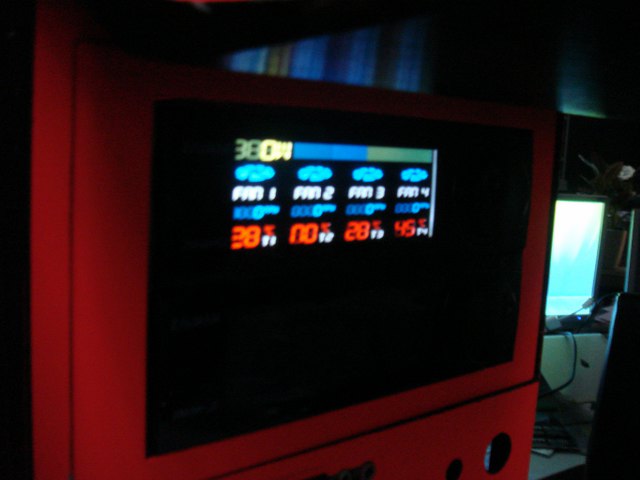

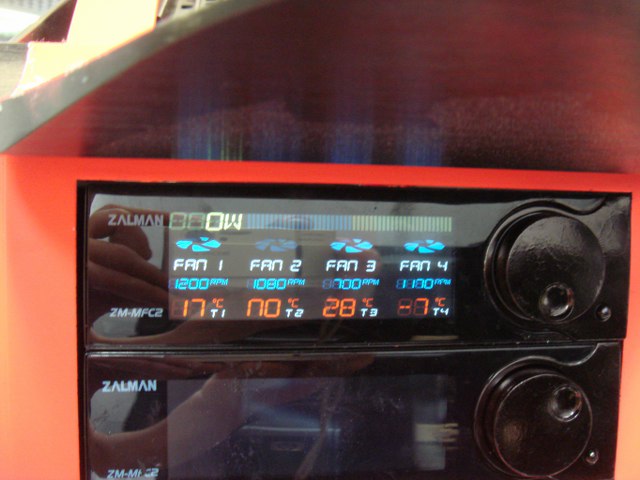

Первый приятный бонус, панелька залман показывает отрицательные температуры… хотя в спецификациях указано от +5 и выше… что касается температур… 17 градусов под процессорным гнездом с обратной стороны… 28 температура материнской платы около процессорного разъема… -7 температура холодной стороны водоблока…

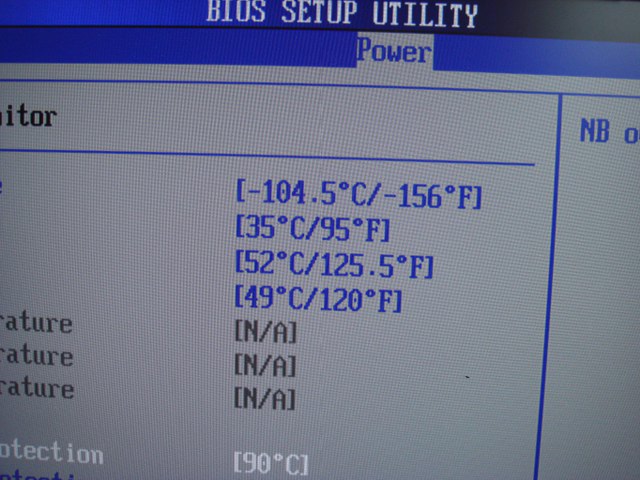

Материнка не совсем корректно определяет текущую температуру процессора…
Ну и первый тест на разгон системы… 4.4 Ггц для начала, без особых экспериментов с настройкой… камень судя по всему неплохой попался…
Итак можете поздравить… оно работает :)))Итак по пороядку…
установлена винда… по приколу решил поставить семерку потестировать как системка, а в результате решил попробовать оставить ее рабочей системой… оказалось очень удобной в использовании и не глючит (несмотря на статус RC)
винда была установлена на новый массив RAID-5 из 4-ых SSD… реальная скорость чтения с массива просто сумашедшая… скорость загрузки винды 15 сек (включая приложения)…

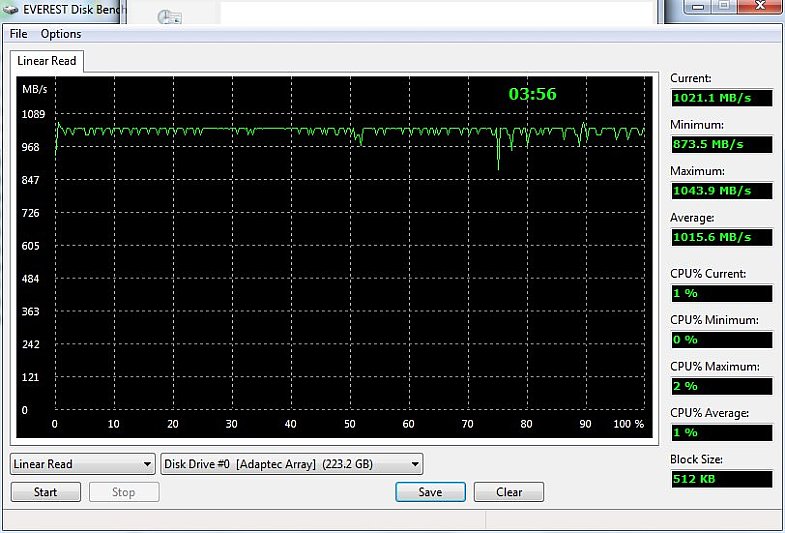

собственно линейное чтение (тут небольшая странность должно быть 750-800 но видимо большой буфер помогает)

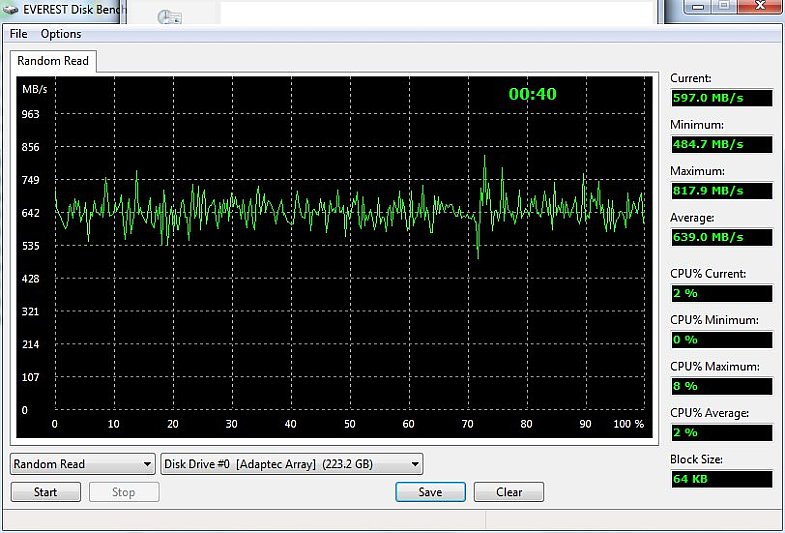

Самый важный показатель для меня… случайное чтение 600 Мб/c, насколько я помню 4 SAS давали максимум 240 Мб/с правда это было на другом контроллере…

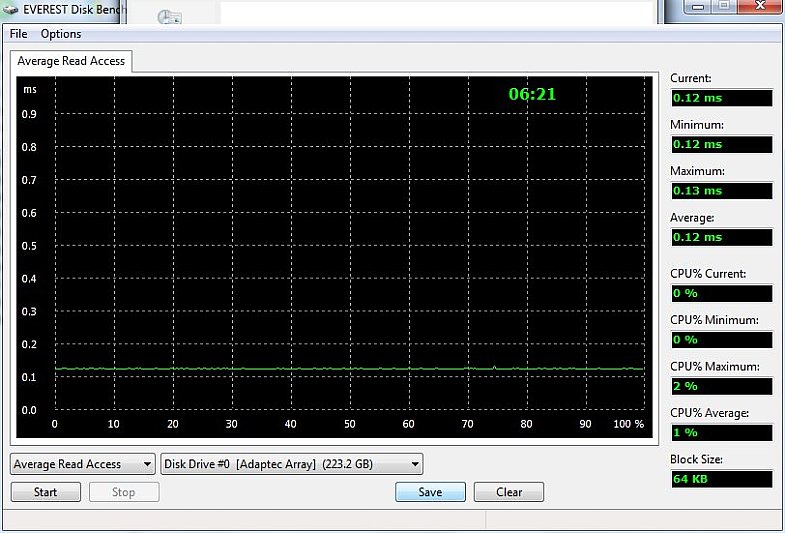

И время доступа… тут просто без комментариев… жесткие диски нервно курят в сторонке…
Могу сказать что любое приложение а-ля офис грузится моментально… около секунды… последний фотошоп открывается за 3 секунды с пустым окном… система чертовски быстрая :)
Дальше пора занятся установкой подсветки… будет два варианта подсветки… тупо белый для работ внутри корпуса, чтобы все хорошо было видно… и УФ для красоты… пока идет примерка что и куда пихать…

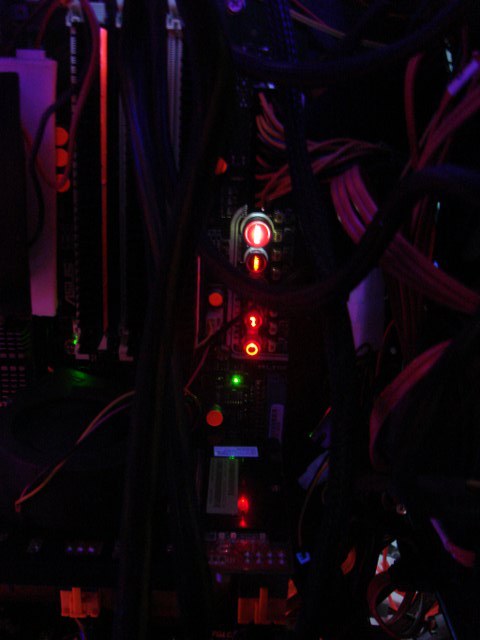

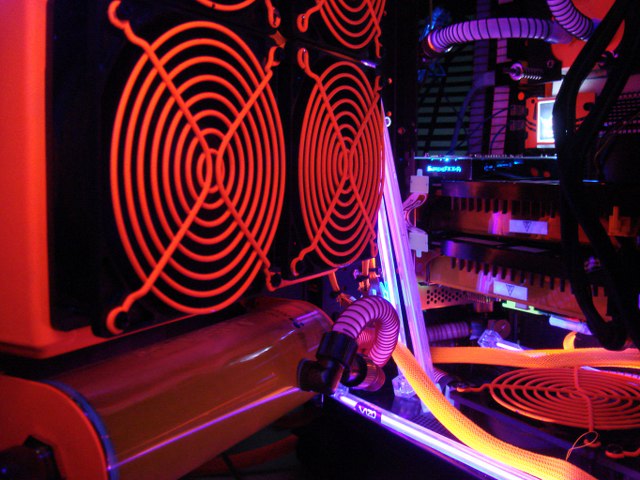

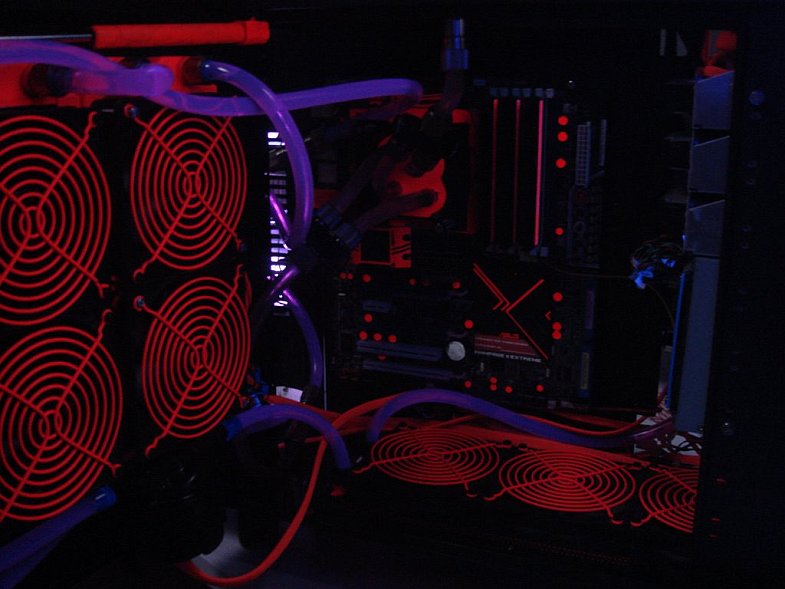

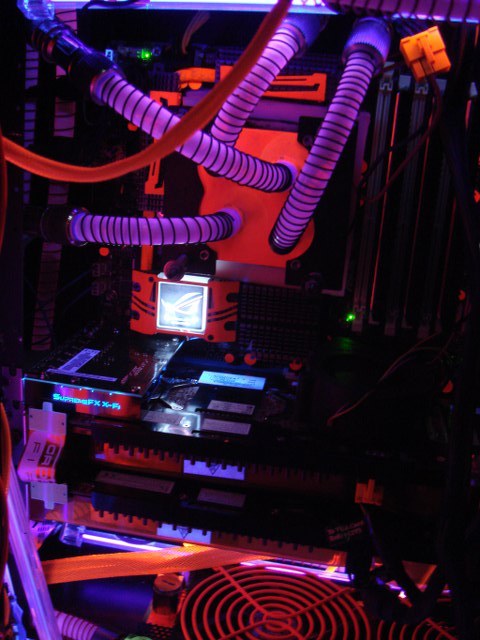

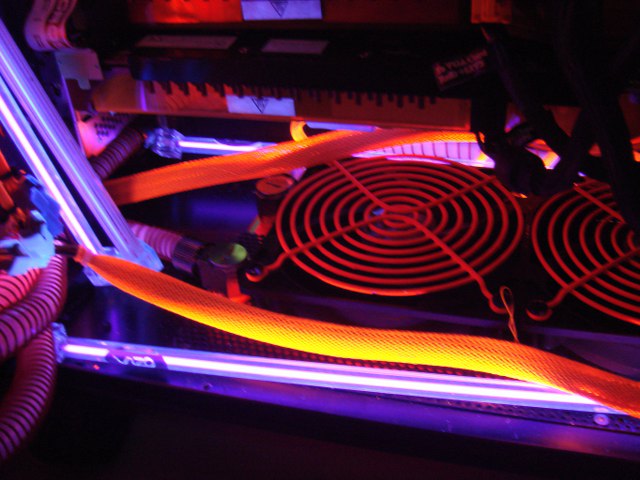

небольшая фотосессия в полной темноте… сорри за качество…
продолжим…из-за преждевременной кончины флэшки в фотоаппарате выкладываю лишь несколько фоток…

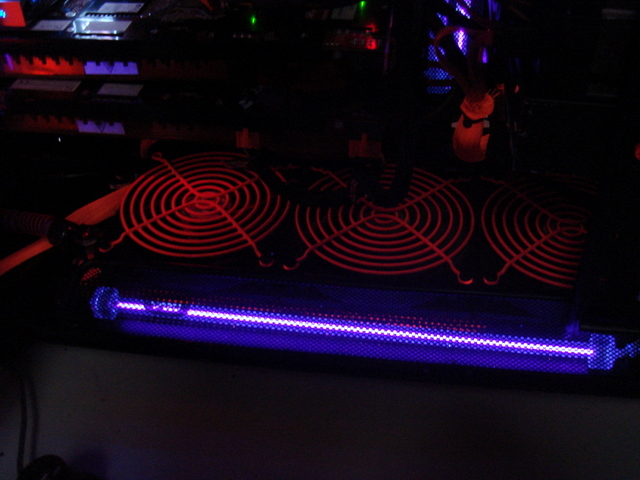

итак… для начала спрятал неонки… для этого сделал из металлической сетки накладки на лампы…
и в включенном состоянии…
наконец-то закончил перекраску боковых панелей… собственно внешний вид особо меняться не будет… только добавятся дополнительные элементы на морде и крыше…

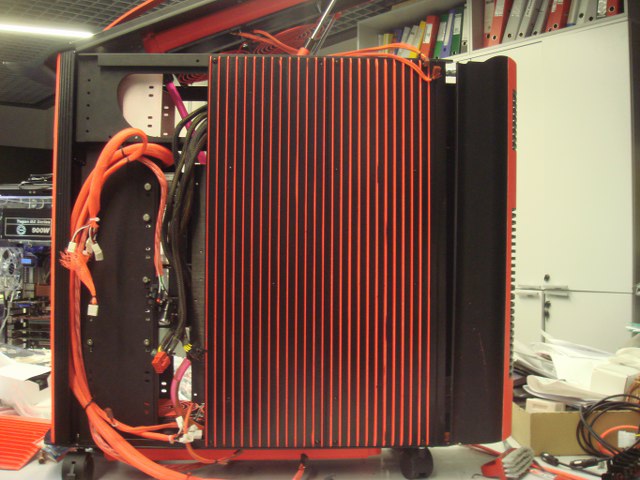

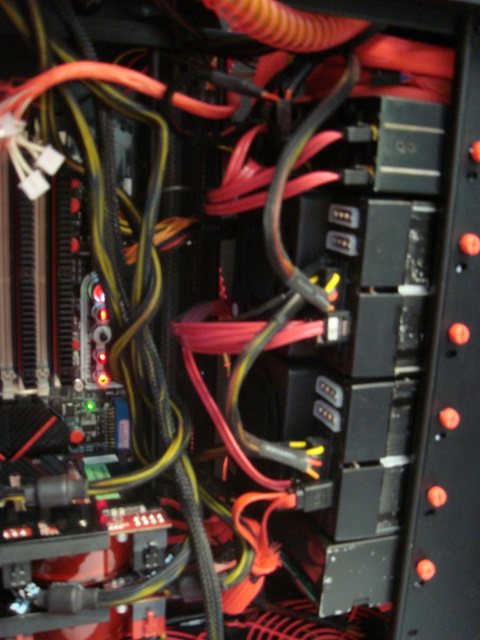

следующий шаг упорядочивание проводов… ибо сейчас это выглядит совсем не эстетично…
итак очередное продолжение…наконец-то привезли актуаторы… или говоря русским языком электроприводы… т.к в моем кейсе все дверцы несъемные и открываются на петлях, я решил почему бы не сделать электроприводы… чтобы никаких болтов и прочего, нажал кнопку открылось, нажал другую закрылось… как говорится лень двигатель прогресса

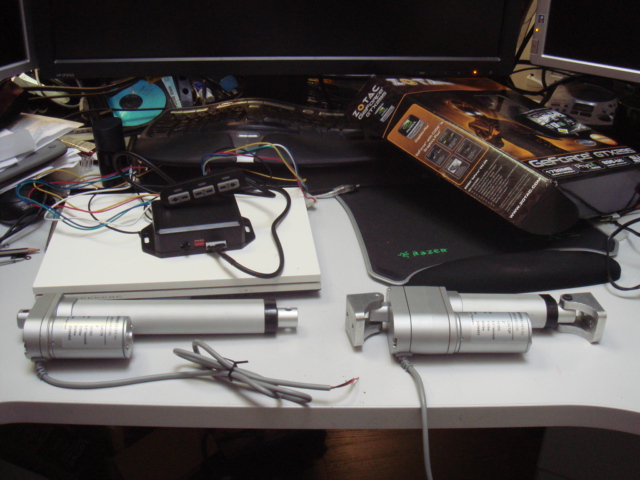

для начала я заказал пару актуаторов и один блок управления… чтобы все примерить и проверить… вот собственно и они… один на 6 дьюмов другой на 2…

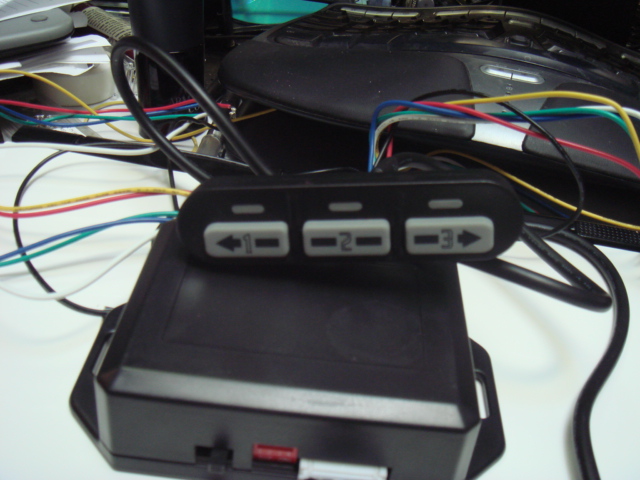

блок управления… в принципе можно управлять одной кнопкой, но это не так интересно…

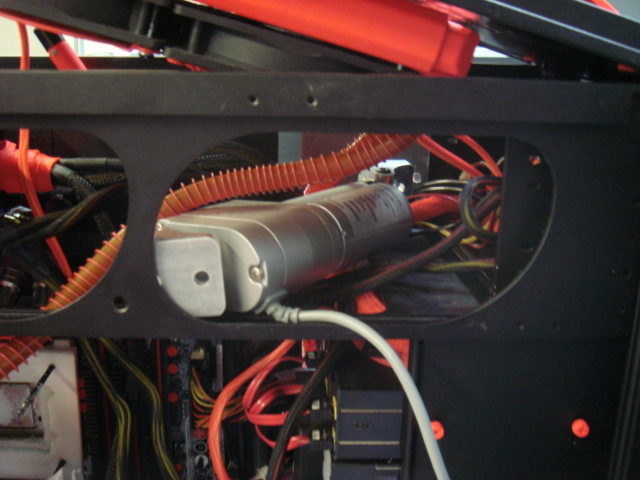

маленькая дверца…

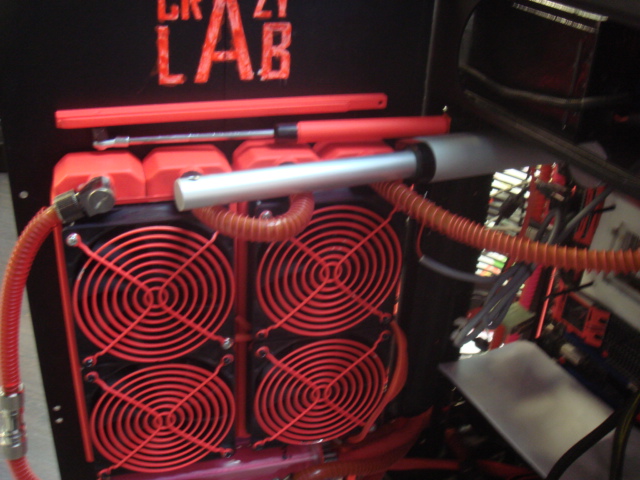

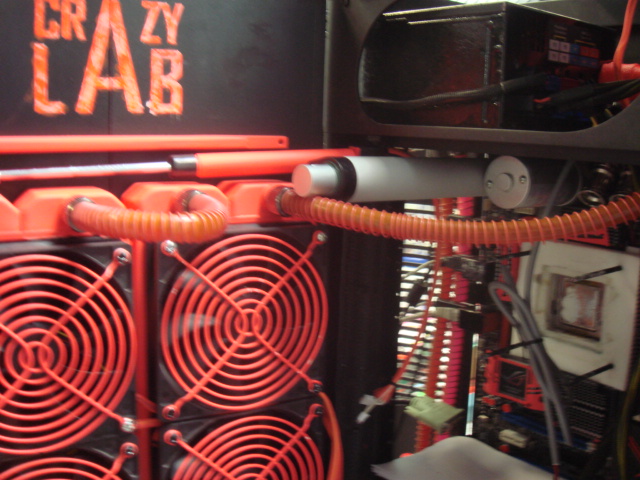

и большая… в сложенном и выдвинутом состоянии…
ну и напоследок немного видео, актуатор в работе…
http://www.youtube.com/watch?v=GJoJnWlLxnE
http://www.youtube.com/watch?v=OVDgfz8V3K0
