и снова slim
Author:_denn_

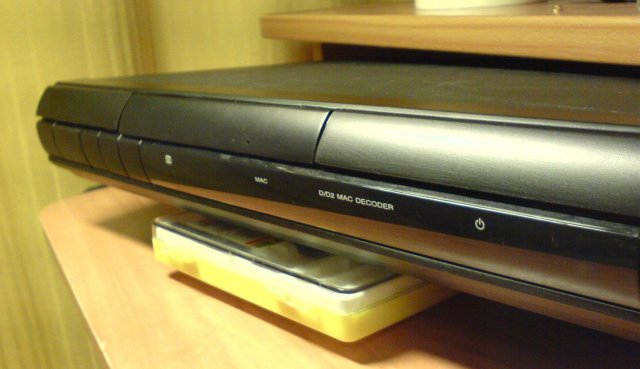

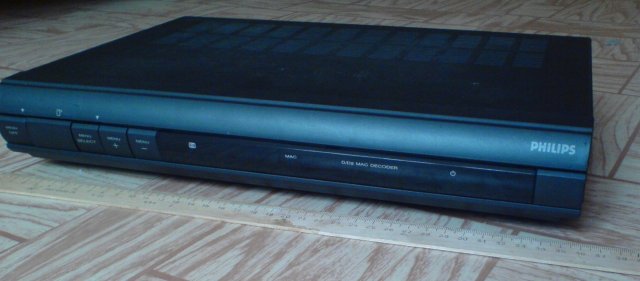

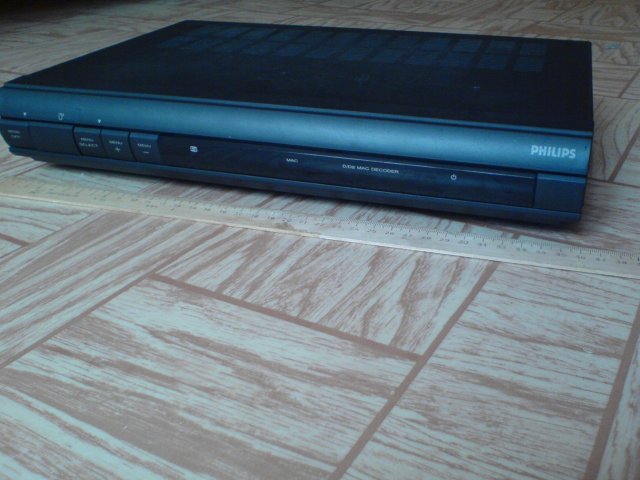

попался в руки корпус от древнего спутникового ресивера. было решено собрать в нем полноценный комп для работы и игрух.вот собственно и сам пациент

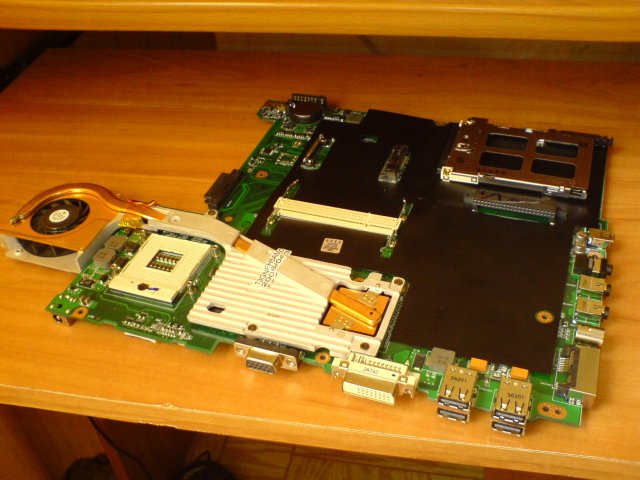

вот материна
мать на чипе intel 945, проц core2duo 1.8mhz, видюха ati x1600 256mb

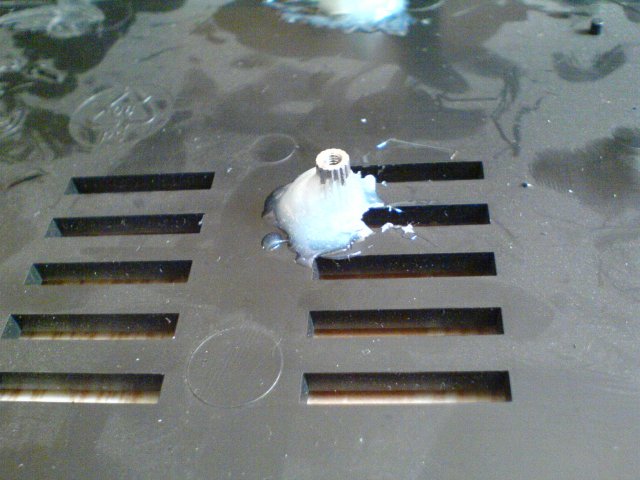

для начала на поксипол были приклеены стойки для крепления материнки

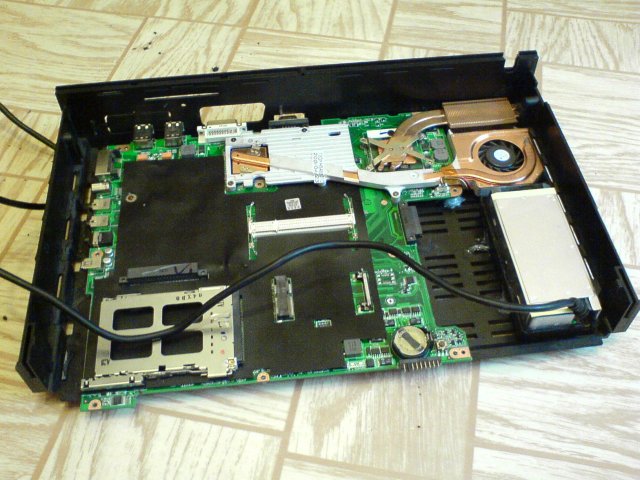

материна установлена, так же установлен блок питания

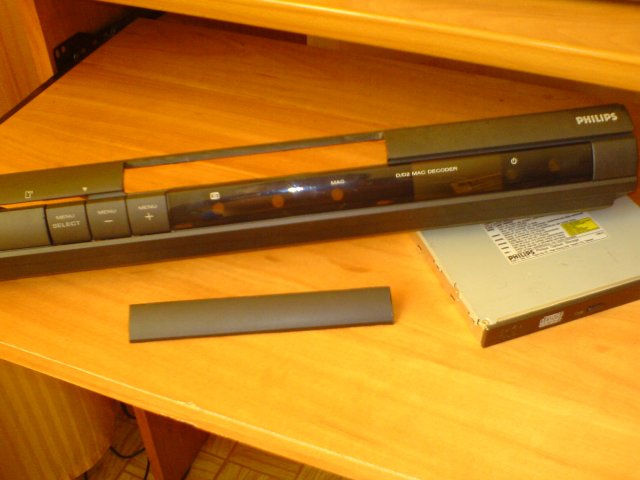

собственно сейчас думаю, как грамотно врезать привод в лицевую панель. панель не плоская, а у меня имеется только приводы с плоской панелью.
как вариант можно пристроить привод со щелевой загрузкой, но это ж нужно его покупать.
готов выслушать советы по дальнейшей работе.прорезал окно для привода

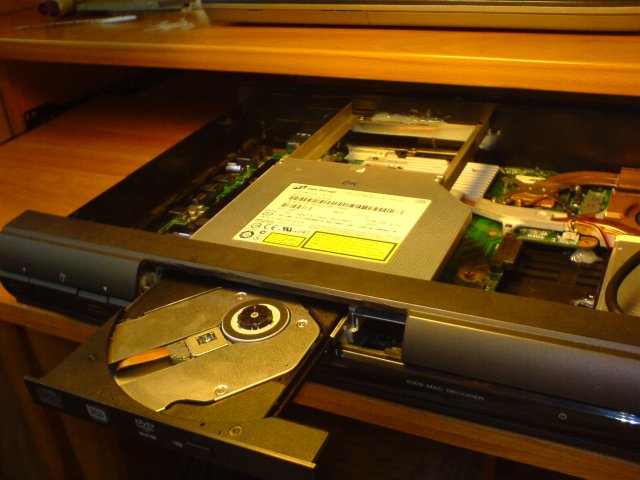

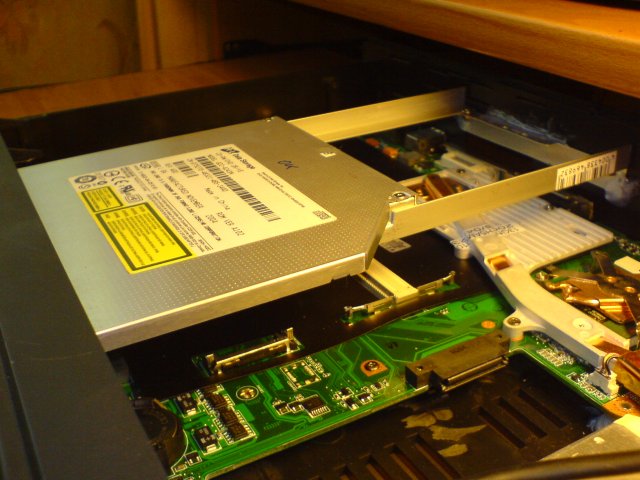

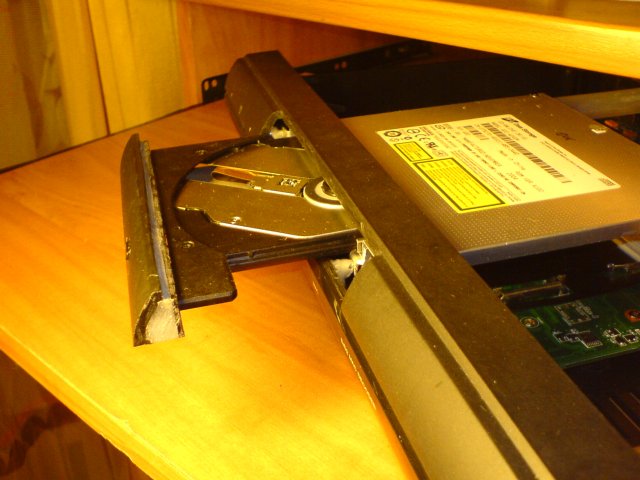

наконец-то установил привод
теперь нужно придумать, как кнопку открытия сделать в панельке.
завтра еще предстоит паять шлейф для подключения приводаготова панелька привода

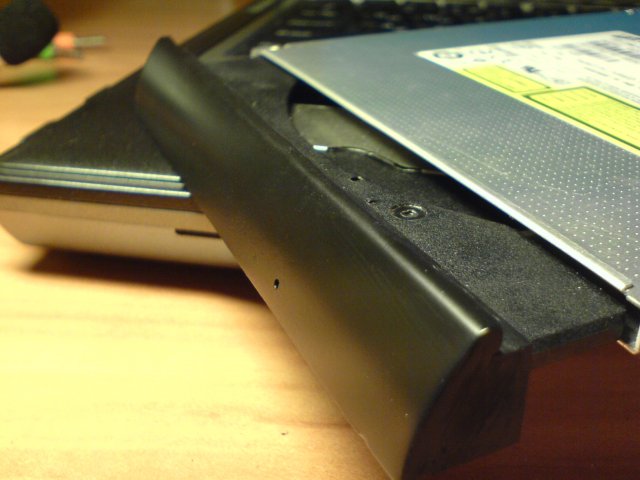

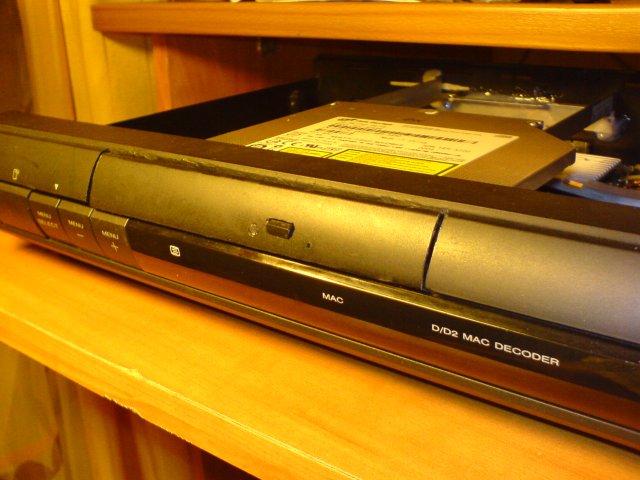

сделал кнопку eject, световод индикатора активности и самую нужную фичу — отверстие аварийного открытия.
так как поксипол прозрачный, придется красить внутреннюю часть панели, а то открытий лоток коряво смотритсятак как готовых шлейфов для подключения бучного привода к бучной матери нет, потому что привод в ноуте цепляется напрямую на маму. пришлось изготовить шлейфик самому.
вот описание этого несложного процесса.
для изготовления необходимы: иде шлейф 80-жильный, желательно черный асус, тк лучше паяются. разъемы, ну и паяльные принадлежности.
разъем:
keep4u.ru/full/080504/251270fcce2935bf8f/jpg
отрезаем 2 полоски шлейфа нужной длинны по 25 жил.

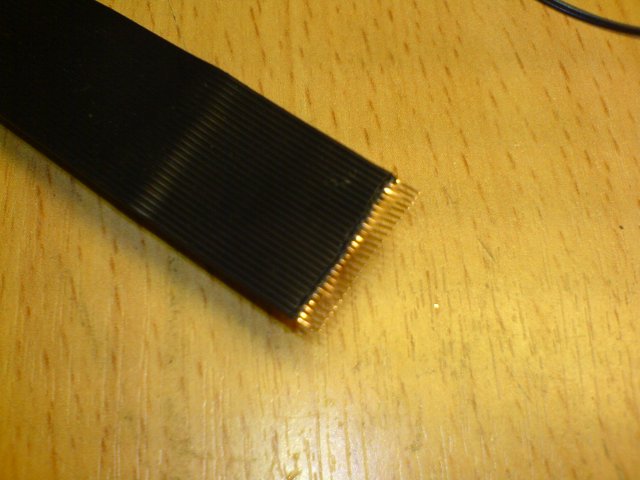

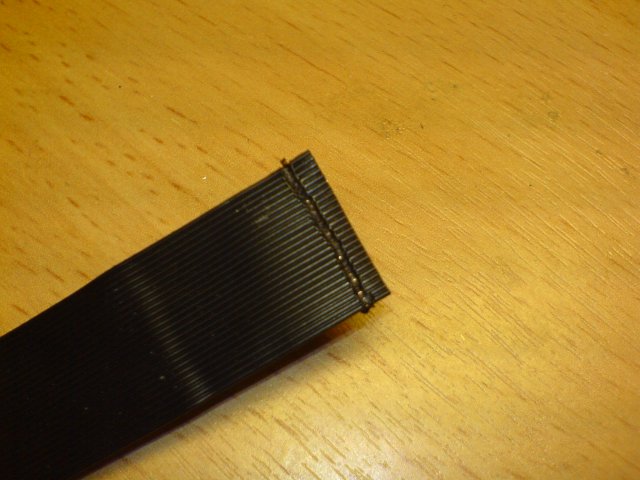

далее процесс залуживания проводников. пальником плавим изоляцию с двух сторон на расстоянии 3 мм от края.
снимаем изоляцию и залуживаем проводники.
дальше, собственно, припаиваем. шаг разъема больше шага шлейфа, поэтому в процессе немного раздивагем жилы
keep4u.ru/full/080504/9789aaa88e3ca04020/jpg

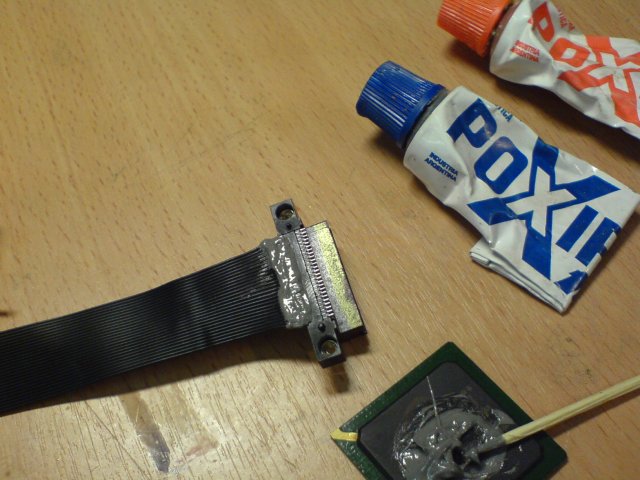

затем необходимо закрепить пайку. я использовал любимый поксипол :)
далее таким же образом припаиваем второй шлейф. и разъем на другой стороне.

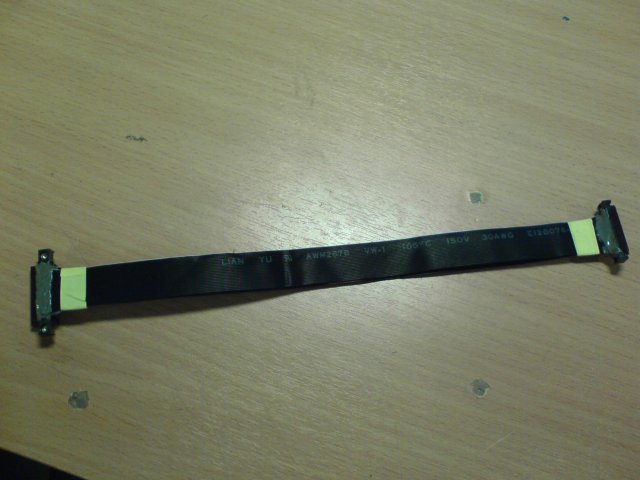

в итоге получилось так:
затем тестирование собранного девайса.ну вот еще раз выношу на ваш суд панельку. снова готов к жесточайшей критике :)
кнопка действительно портила весь вид, тем более такая кривая.теперь нужен совет: стоит ли красить всю переднюю панель?
черное стекло посередине — съемное.
просто боюсь, ровно покрасить не получится.

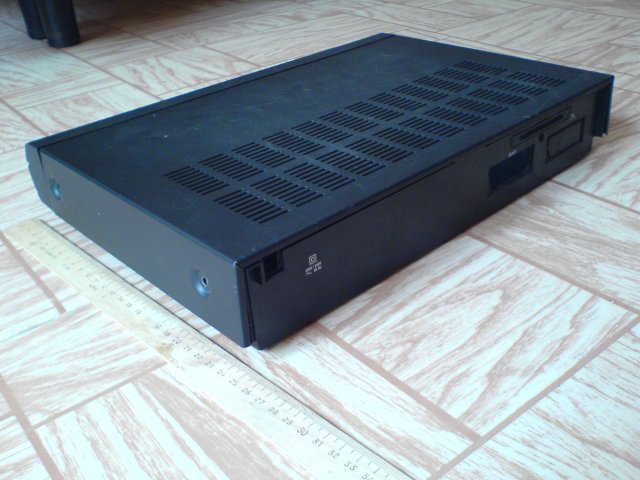

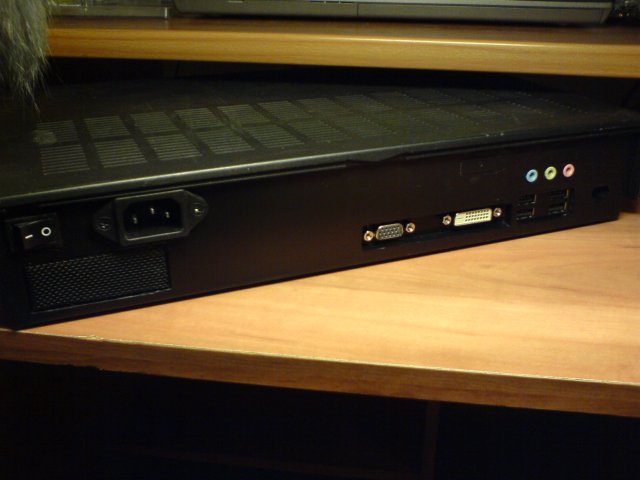

готова задняя панель.такой она была изначально:
потом такая:
после покраски:

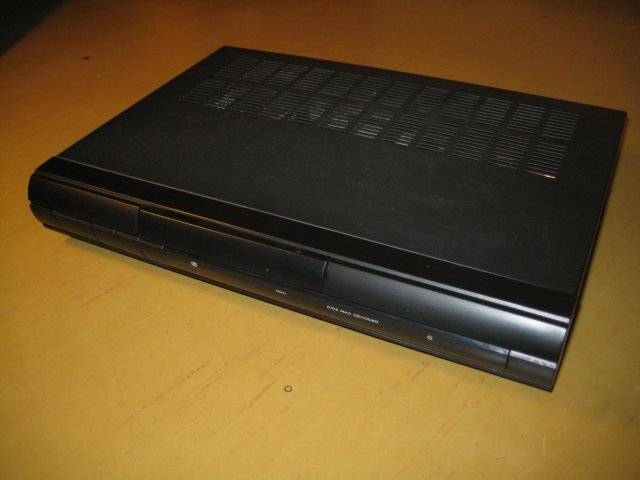

сейчас заканчиваю переднюю панель. молюсь, чтобы краска не кончилась покрасил переднюю панель:
была такая:

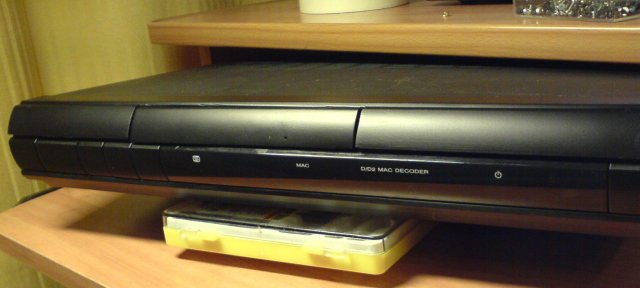

такой стала:
совершенно нет свободного времени, чтобы заняться проектом :(но сегодня провел эксперименты с инверсией lcd дисплейчика.
в закромах нашел древний дисплей sharp lm162.

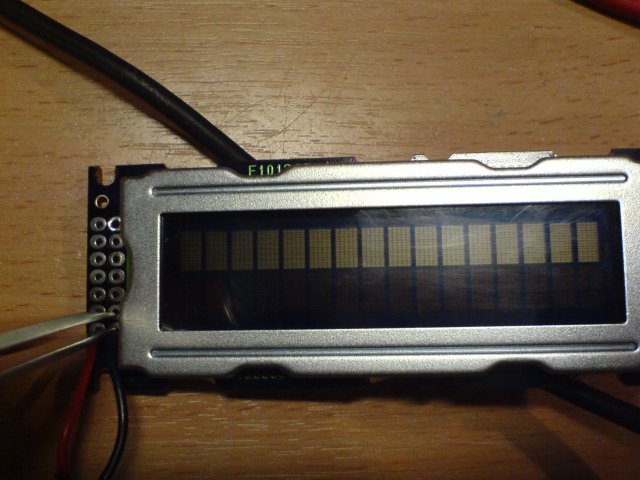

при подаче питания и подключении вывода контраста изображение имело такой вид:
после отклеивания поляризатора и размещения его на индикаторе обратной стороной, получаем инверсное изображение:
жалко только, что дисплей без подсветки, а подходящего световода сейчас под рукой нет.
в принципе результат получился неплохой. но есть большой минус — со слабой подсветкой будет плохо видно, но это тоже решаемо — заменой светодиодов на более яркие.наконец-то подключили нормальный инет. можно фоты выложить некоторые.

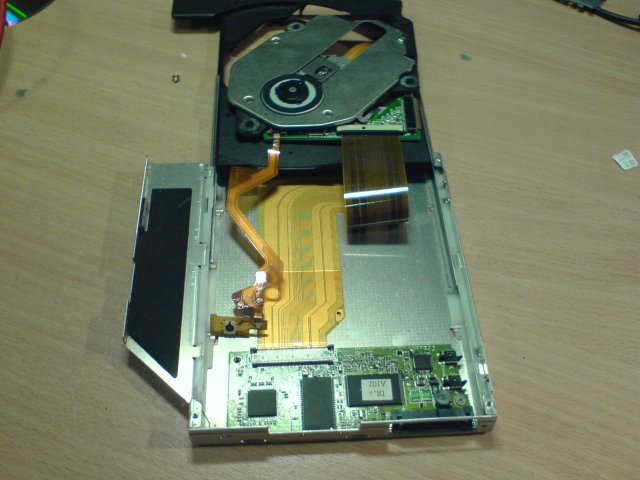

процесс апгрейда привода, установка разъема для кнопки и индикатора.

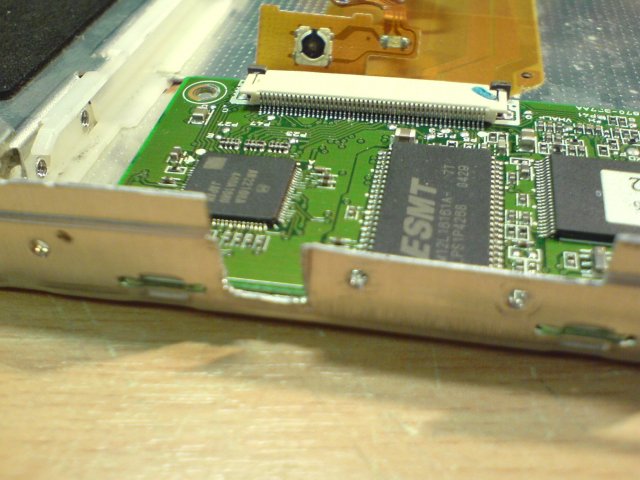

на плате контроллера прозвонил нужные контакты.
за неимением под рукой надфилей, для резки корпуса были использованы кусачки :)
приклеил разъемчик и припаял провода

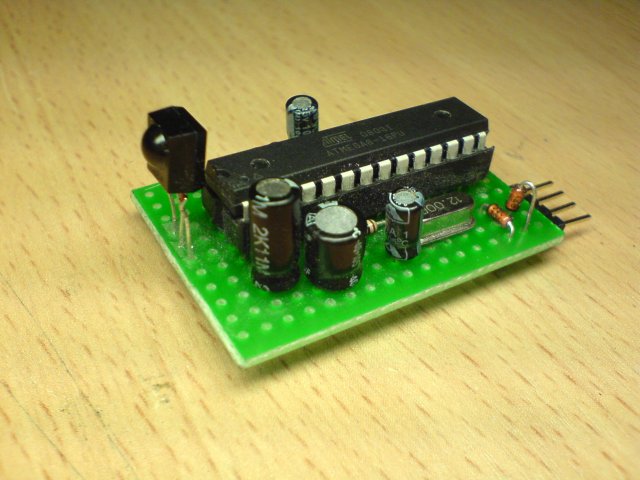

фото ИК контроллера
ВСЕ! Можно сказть что проект успешно завершен.Беспроводные девайсы интегрированы внутрь, временные соединения заменены на общие шлейфы.

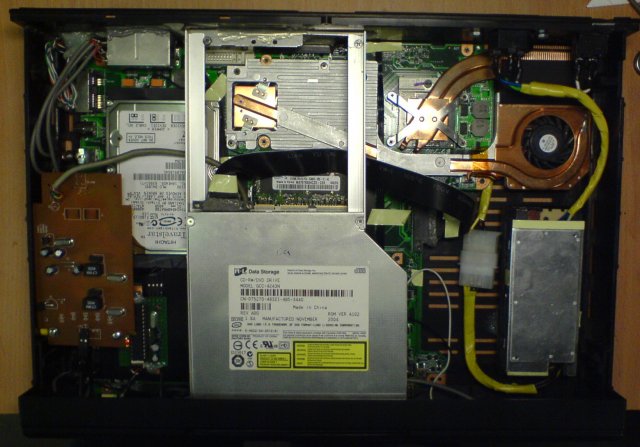

вот компановка железа

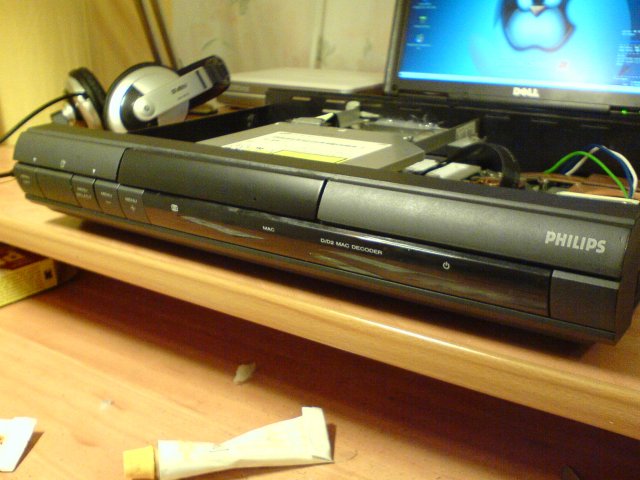

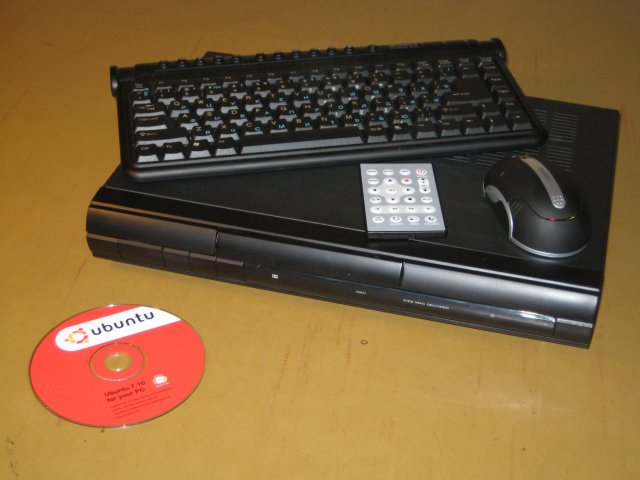

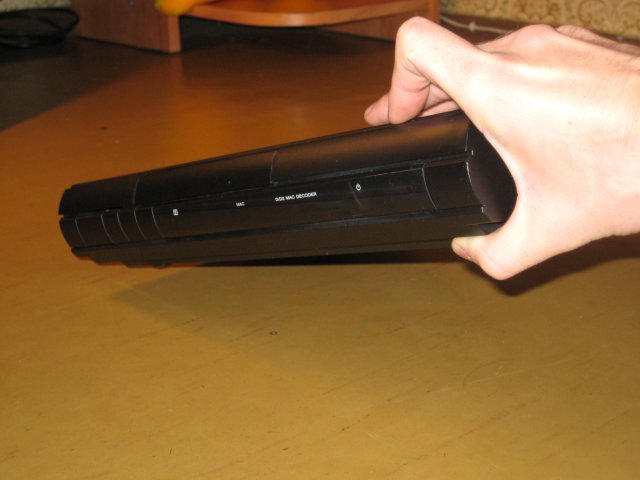

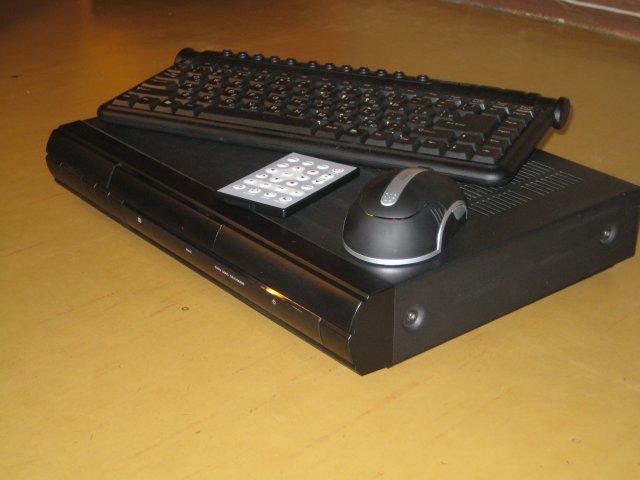

Сегодня сделаю финальные фотки собранного девайса.Вот окончательные фоты
Характеристики компа:
мать ASUS A6Ja
процессор Intel Core2Duo 1.8Mhz/2Mb/667Mhz
память 1Gb DDR2
Видеокарта ATI X1600 256Mb
Хард IDE
Привод DVD/CD-RW
Wi-Fi 801.11b/g
LAN — 1Gbit
Переферия: беспроводные клава (мини)+мышь
ИК пуль ДУ
Разъемы: 4 USB 2.0, DVI, D-SUB, AUDIO (out,in,mic)
Питание девайса: 220в (блок питания внутри)
В итоге получился компактный и мощный HTPC, ну и плюс тихий :)
От запланированного символьного жк дисплея пришлось отказаться в силу того, что пластиковое стекло оказалось слишком темного и через него практически ничего не видно. Можно было применить VFD дисплей, но его стоимость никак не входила в бюджет проекта.
