Worklog Custom Острые грани

Author:Mr_Pet

Итак, решил начать новый корпус.
После раздумий, пришёл к выводу что это будет кастом, по размерам сопоставимый с Фулл тауэром.
Сам корпус будет сделан из алюминия.

Значит, эскиз:


Что будет сделано:
1) сборка каркаса из алюминиевых уголков.
2) обшивание алюминиевыми листами, толщиной 2 мм
3) изготовление из хромированных труб ручек
4) вырезка окон (сбоку и сверху)
5) установка сетки на передней панели
6) установка 4 тихоходных вентилей 120 мм (от 80мм и 92мм, отказался по причине шумности и малого размера)
7) подсветка будет скорее всего белая, хотя я ещё не определился, принимаю советы
8) цвет скорее всего чёрный металлик с серебрянным, хотя это тоже ещё не точно, принимаю советы.

ЗЫ: Кастом будет делаться не очень быстро по причине учёбы и постоянного отсутствования денежных средств.Змей, насчёт цвета корпуса я ещё думаю
Mukaltin, да белой давно не было

Ну и значит что было сделано:

Отрезано от старого корпуса задняя панель, и место для материнки (пока грубо, не ровнял):


Куплена сетка на Юноне, как на тюненых авто:


Куплены две хромированные трубы по 1 метру, крепления на плоскую поверхность к ним и заглушки с торцов:


Также был куплен заклёпочник, разных видов заклёпки к нему, разные винтики (М4 и М5).

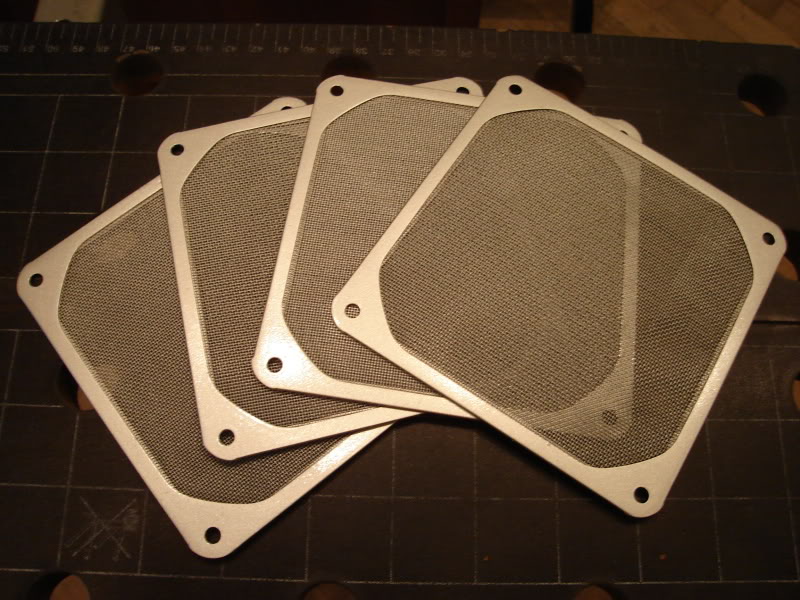

Были сделаны из одного большого круга (1 мм толщиной) для болграки, 9 для дремеля. Быстро и дёшево

ЗЫ: А в ближайшее время будут куплены алюминиевые уголки и пойдёт процесс!Змей, Насчёт пластиков думал, но в результате пришёл к мнению, что лучше делать из аллюминия, чтоб был единый стиль

А вот эскиз торцов боковых стенок:


Будет сделано так. Сначала планка аллюминия 2 мм, к которой крепится хромированное кольцо на 3 винта (вместе с трубой), затем идёт полоска 5 мм плекса, которое будет подсвечено скорее всего белым (его роль в крепкости, а также в нём будут скрываться концы винтов и болты, ну и в красоте ), ну и в конце планка лист 2 мм алюминия, который будет виден сбоку.
Получится вполне компактно, красиво и крепко.

А вот насчёт цвета всё ещё думаю…
Промелькнула идея значит корпус чёрным метталиком с серебрянными деталями, подсветка внутри белая, все вентили красные, и внутри выкрасить в бордовый цвет… кто что думает?
Либо всё сделать в чёрно-серебрянно-белых тонах…

Сёня зашёл в строительный около дома за алюминиевыми уголками, и обалдел… один двухметровый уголок 25 мм стоит 170 рубликов
А таких уголков мне понадобится как минимум 3 — 4… Сёня делал каркас.
Алюминиевые уголки резал электролобзиком. Как оказалось, очень быстро и удобно.
Также немного изменил схему каркаса.
Было сделано:
Уголки, которыми будут скрепляться алюм. профиль, подрезал, так как они иначе не влезали:


Вырезал одну боковую половину каркаса. Пока ещё не успел скрепить заклёпками:


Но зато теперь можно оценить размеры сбоку каркаса.
Завтра, тоесть уже сегодня, буду делать другую половину и всё скреплять. Сёня мастерил каркас.
Сделал полностью одну боковину и части для другой.

Фото:

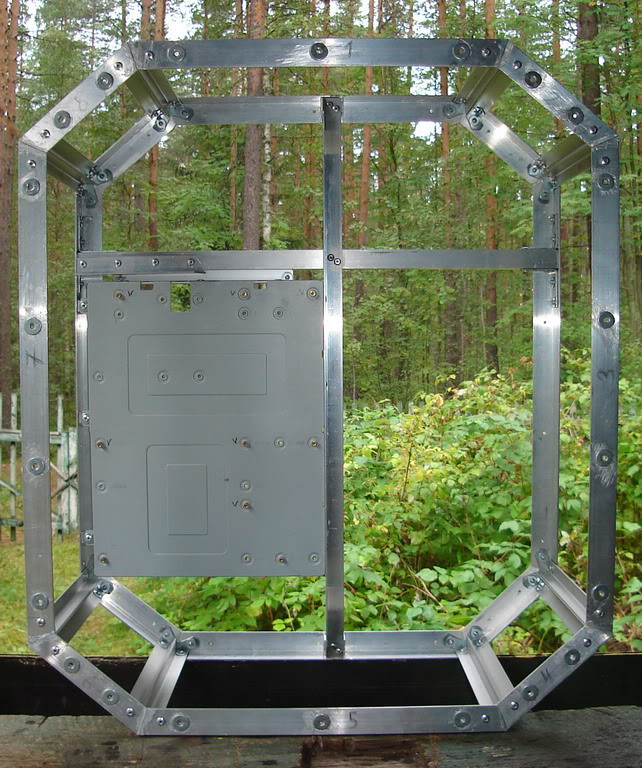

Сделанная боковина, (делал долго, так как этот восьмигранник было сложно собрать… пришлось прям на месте немного допиливать и подгонять. Потом ещё вымерял по углам):

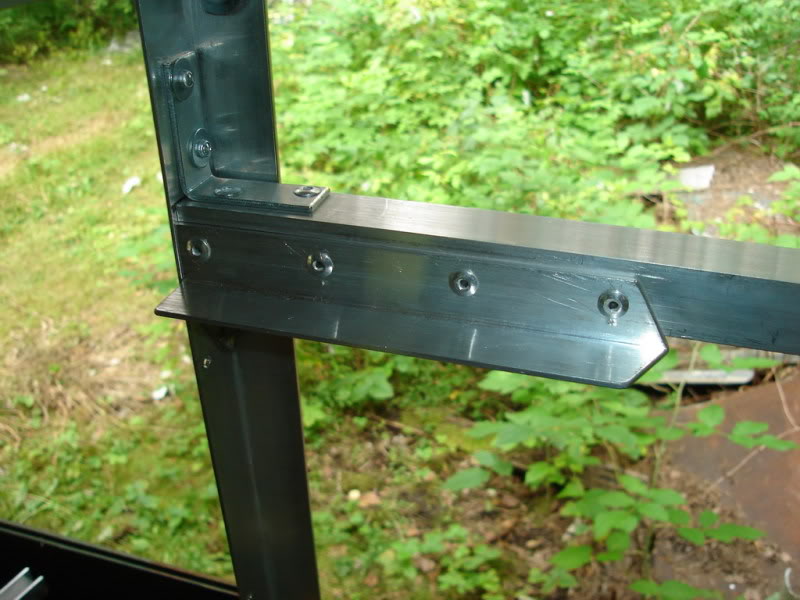

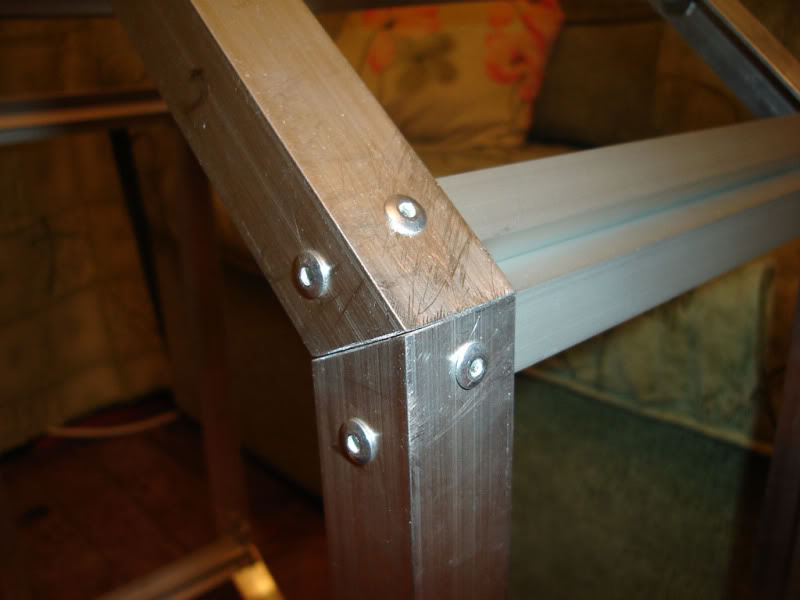

Крепление углов на заклёпках. Вид снаружи:


Вид внутри (уголки были подрезаны и подогнаны для связки):


Завтра продолжу делать каркас. (доделаю др. половину)Сегодня доделал вторую боковину. Теперь осталось скрепить их между собой планками по периметру.

Фоты:

Подгонять вторую под первую боковину было очень сложно (сравнивать по углам, и просто прикладывая друг другу)…
Но вышло ровно (на первом фото кажется что один конец под наклоном, но это всеголишь обман зрения )

Ну а продолжать заниматься каркасом буду после понедельника, т.к. прерываюсь изза днюхи Всем привет
После большого перерыва продолжил делать каркас.
Фоты:

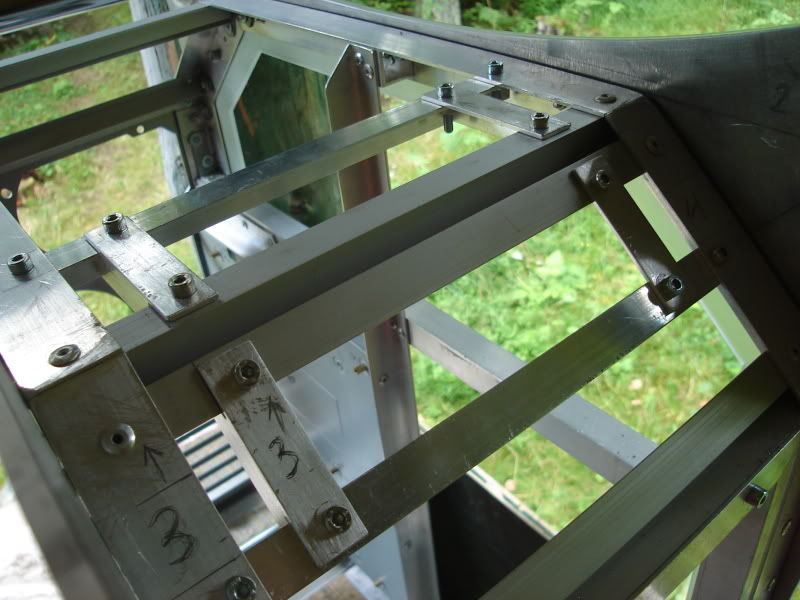

Были вырезаны планки из более мелкого уголка (15мм). Пока все уголки были посажены на винты, а в дальнейшем будут соединятся заклёпками. Во время крепления уголков, все соединения проверялись углом, и в результате вышло очень ровно.

Завтра продолжу вырезать ещё уголки, которые пойдут на соединении мелких углов. Но даже в таком состоянии каркас получается очень крепким.Сегодня продолжал делать каркас.

Фотки:

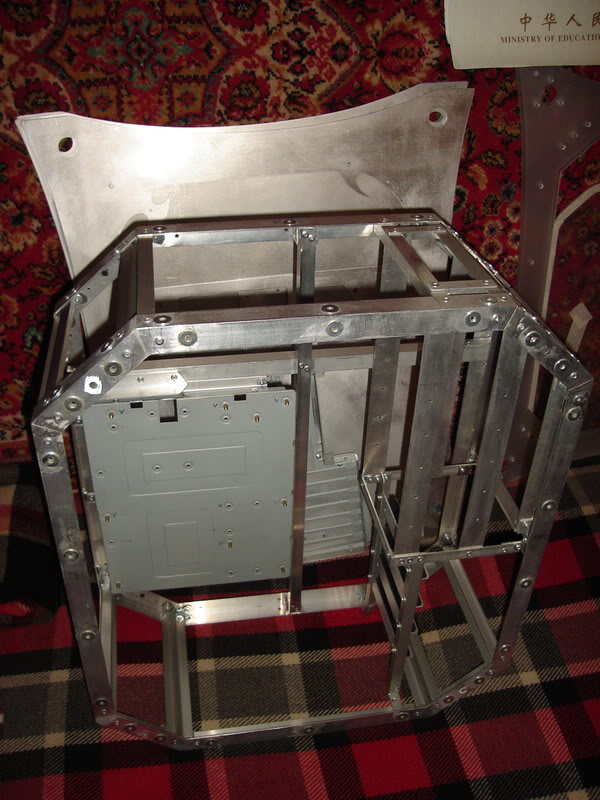

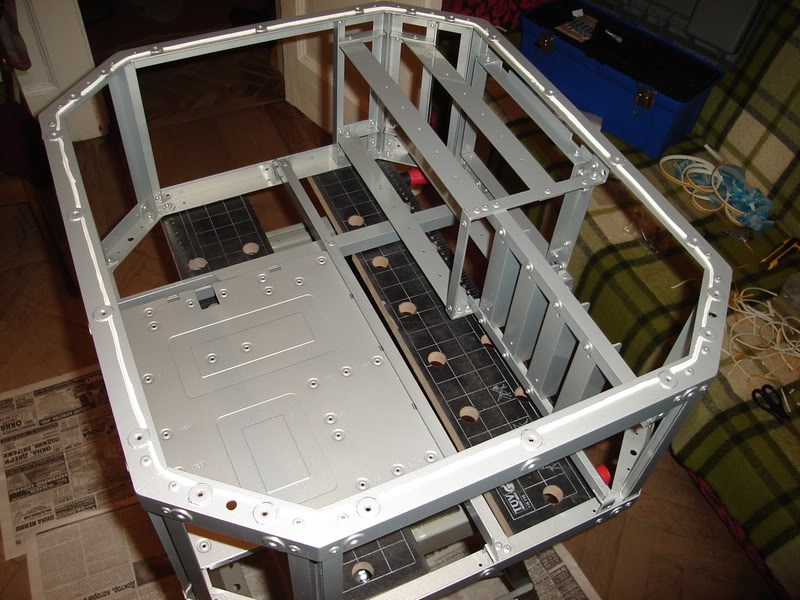

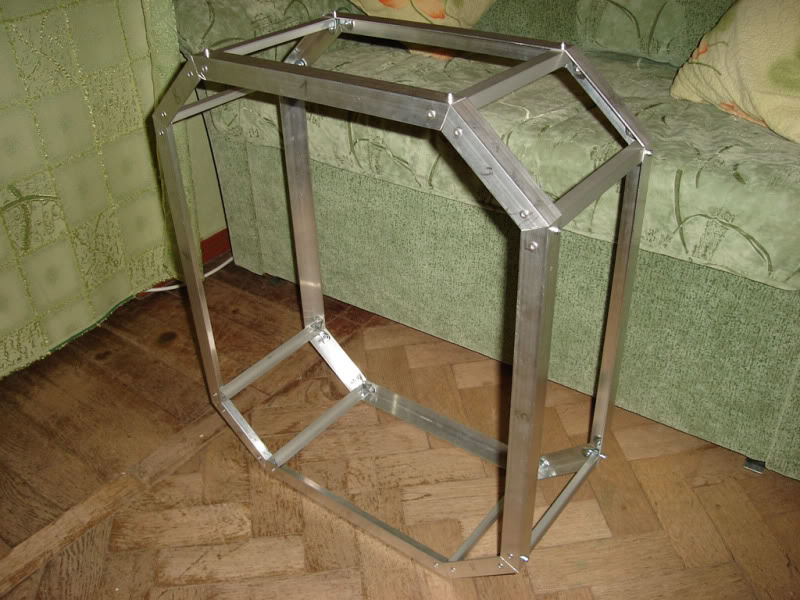

Доделал основной каркас. Всё посадил на заклёпки вместо винтов. Получилось очень крепко и ровно.
Теперь осталось сделать внутри место для приводов/харда/материнки (прикрепить задню панель с пси).Также думаю пустить уголок для крепкости справа(будет выполнять роль опоры для БП).

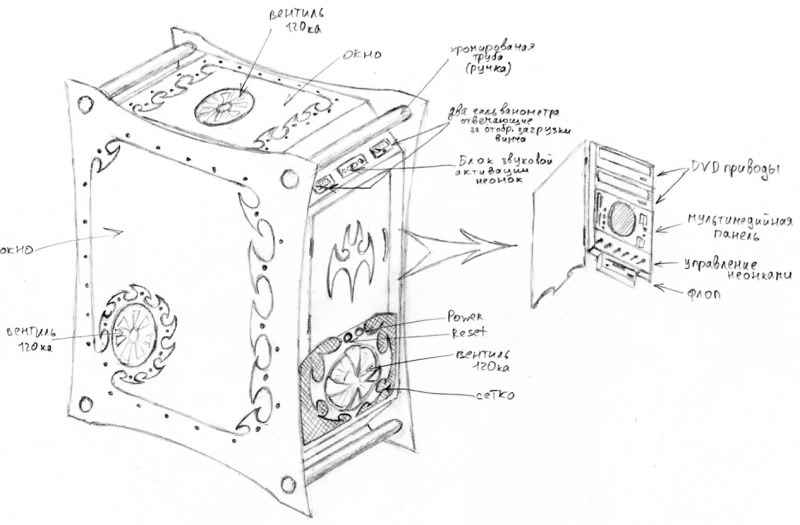

Ну а пока всё. Змей, набросал эскиз, вот так вот будет.

FladeX,
вентили буду ставить когда доделаю каркас.
А так на днях был приобретён вентиль с белой подсветкой и винтики для PCI слотов.
Вентиль:
Всех приветствую!!! За прошедшее лето кастом заметно изменился.

Вот на суд фото с описаниями:

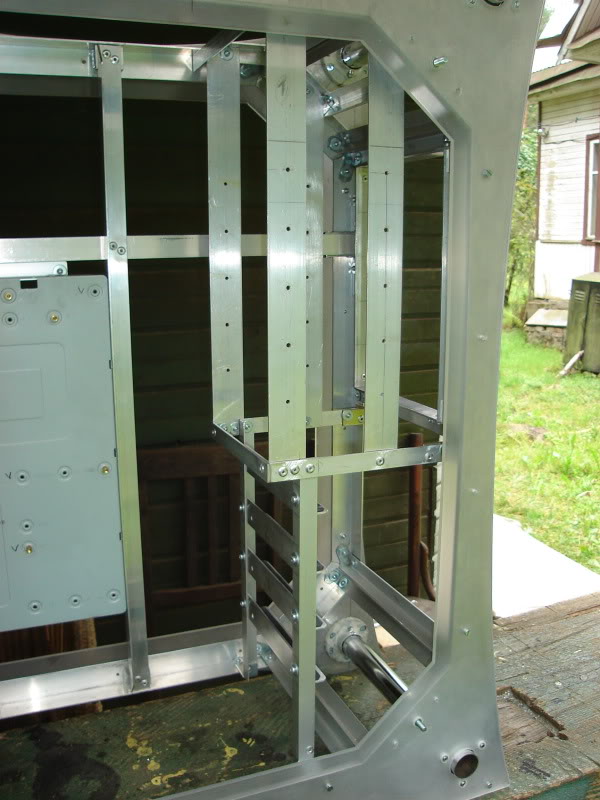

1) Крепление уголка на заклёпках, которое будет выполнять роль держателя для БП:


Крепление места для материнки с старой материнкой для примерки. И уже прикреплённое в каркасе. Крепилось на уголках с заклёпками:

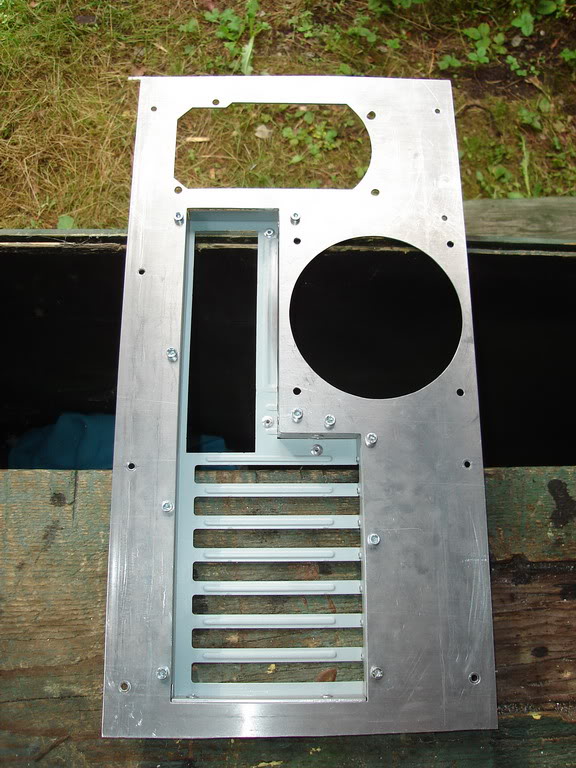

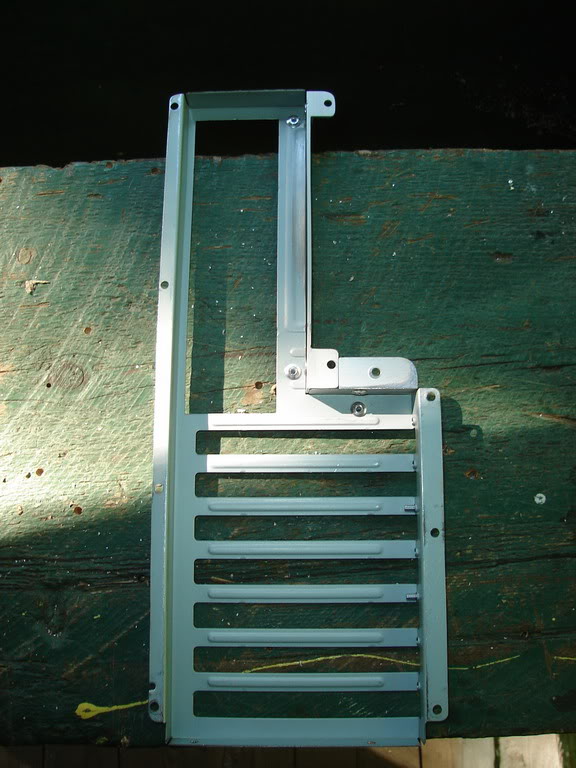

2) Доработка задней панели с PCI слотами:

И прикрепленная к вырезанному из листа алюминия задней панели. Также сзади вырезано крепление для вентиля 120 мм и БП (отверстия немного будут расверлены):

Вырезаны боковые листы (резалось всё электролобзиком с шагом 1). И прикреплённая задняя панель:

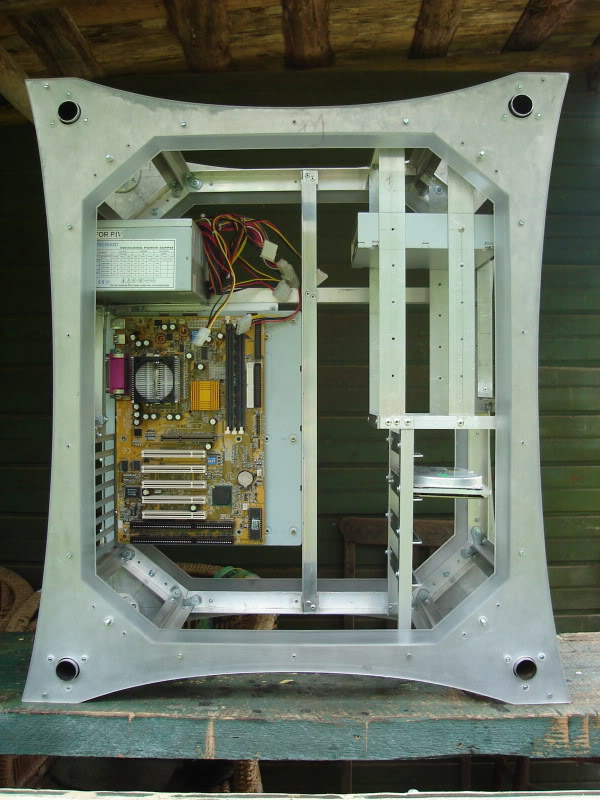

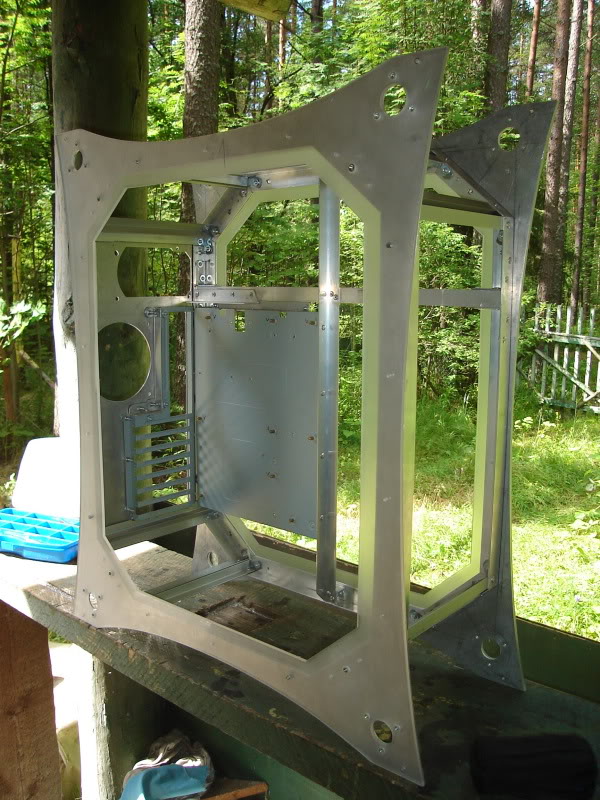

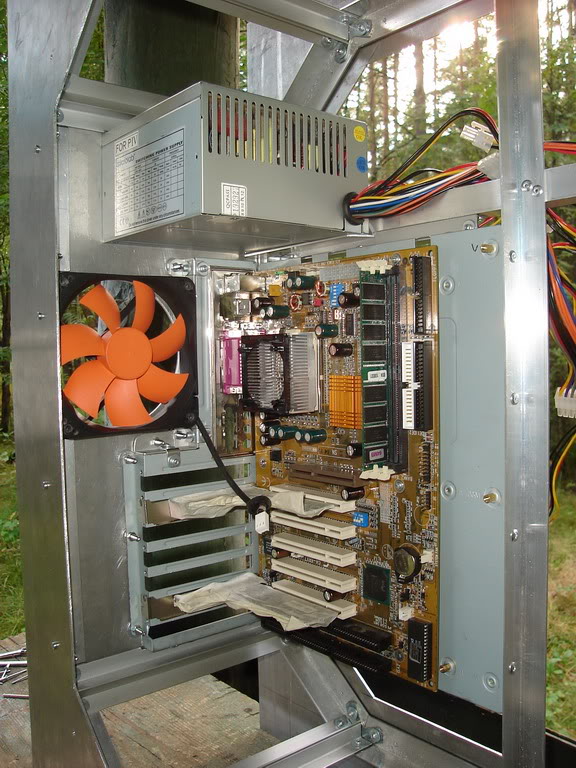

3) Примерка комплектующих (БП, материнки, ПСИ слотов и вентиля):

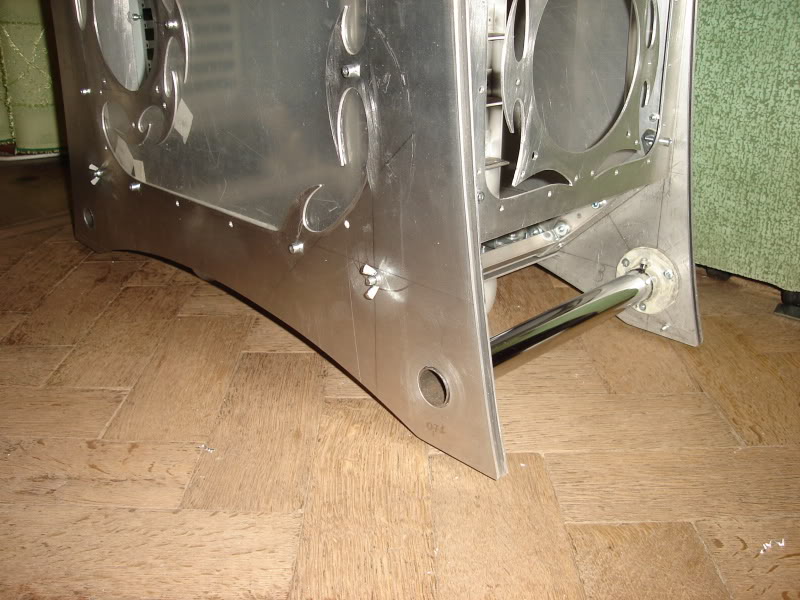

4) Вырезка 4 хромированных труб под ручки и их примерка:

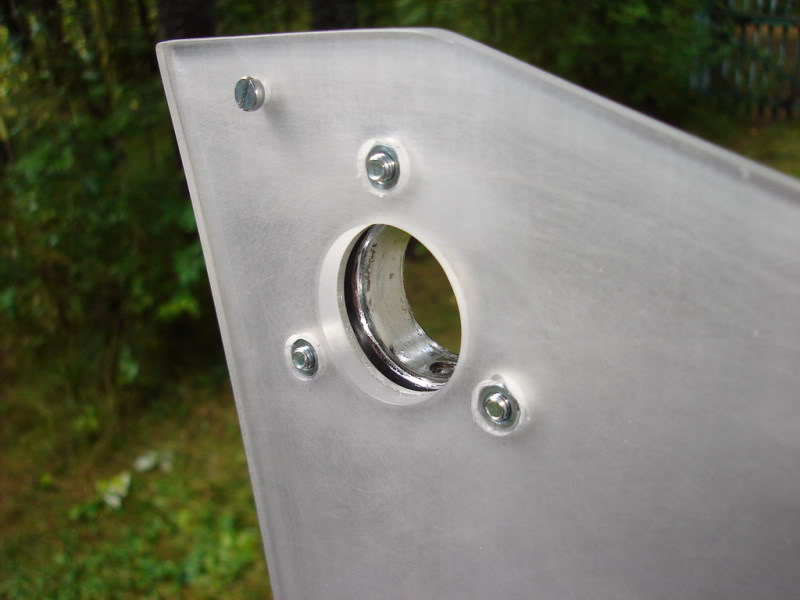

Обработка до нужной формы боковых листов и вырезка креплений для труб. Можно оценить размеры корпуса и внешний вид с трубами:

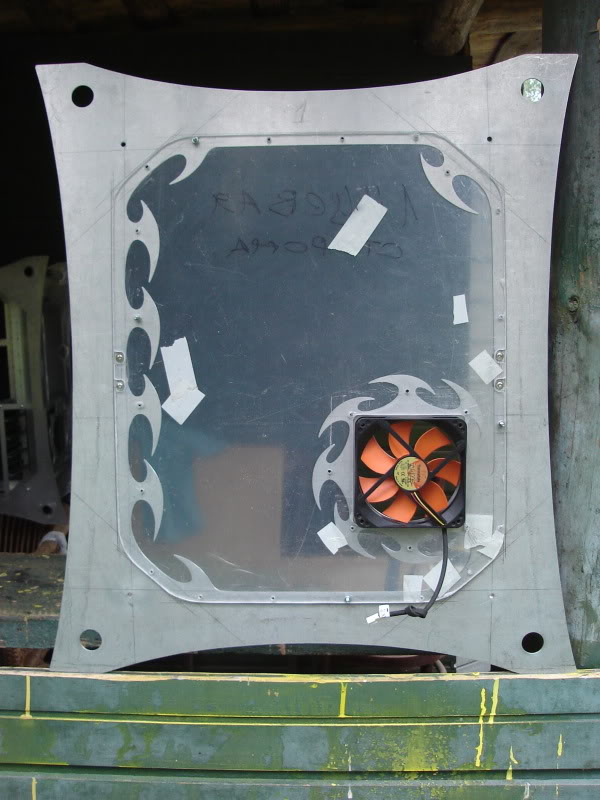

5) Вырезка для двух боковин из оргстекла панелей (В них будут прятаться концы креплений винтов и на них будут располагаться неонки). Само оргстекло было зашкурено мелкой шкуркой до матового вида:


В оргстекле были просверлены отверстия нужного диаметра под гайки (в них будут попадать винты от креплений труб), которые были туда посажены на клей Поксипол для полной крепкости. Также вклеены гайки для креплений боковых стенок (4шт. с каждой стороны):


И этиже панели из плекса, привинченные на винты к алюм. планкам и к каркасу (в дальнейшем они будут крепится на заклёпках 3,2 дюйма):

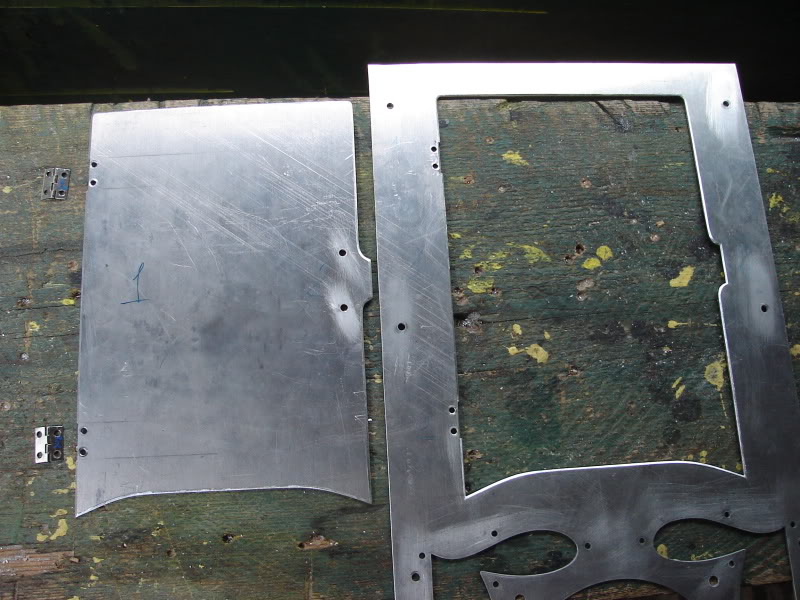

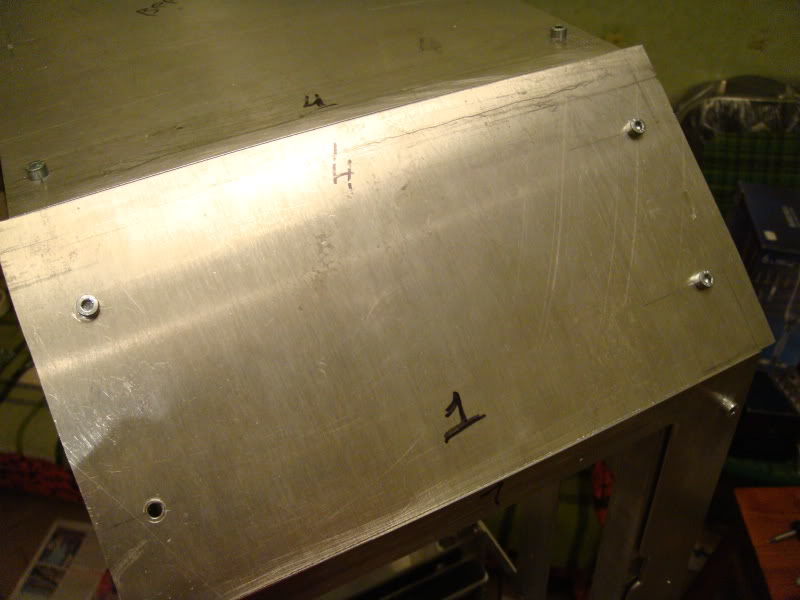

6) Вырезка панелей из алюминия, которые будут выполнять роль боковин и торец угла (щель в будущем будет меньше, т.к. вместо винтов будут небольшие заклёпки):

Но торцы надо ещё ровнять до ровного состояния.

Оценивайте уважаемые моддеры

Что будет сделано в ближайшее время:
1) Равнение торцов
2) Выпиливание переднего листа и изготовление из уголков 15 мм креплений для приводов и винча.Всем привет.
Для начала те фото, которые слетели в ворклоге:
эскиз:

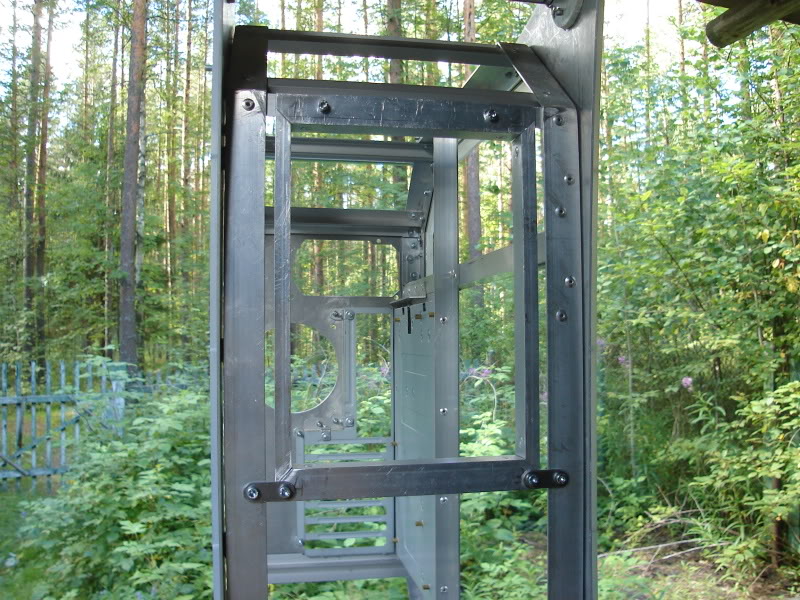

каркас


держатель БП

каркас с местом для материнки и растяжкой

слоты PCI





А теперь то, что было сделанно за лето:
1) срезаны несколько см. на метал. боковинах для неонок. Неонки будут крепится к оргстеклу, тем самым освещая и внутри и торцы.

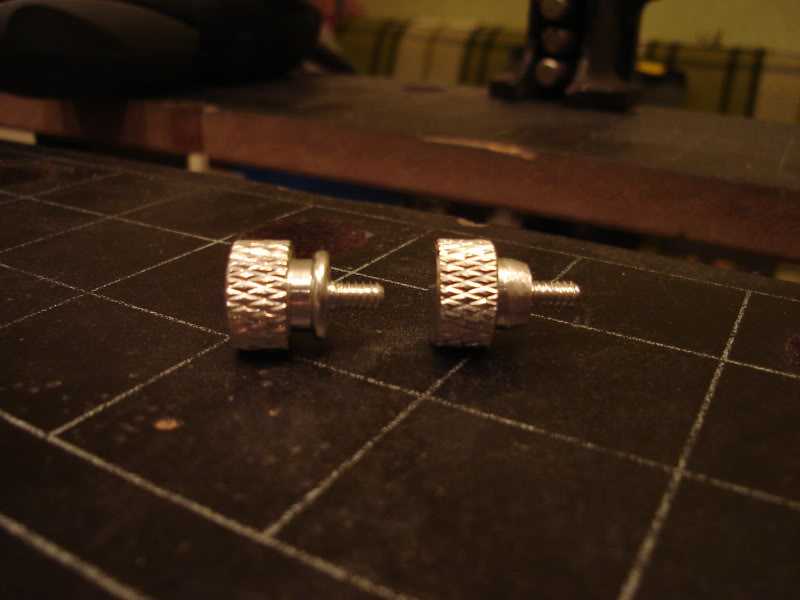

2) боковины крепятся на винтах с барашками.



3) передняя панель для 5 приводов и 4 винчестеров




окончательный вариант на заклёпках

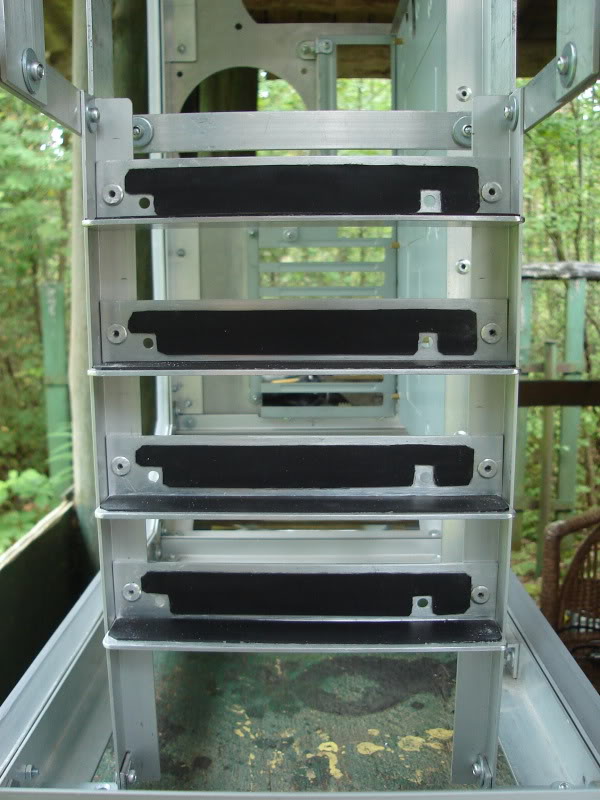

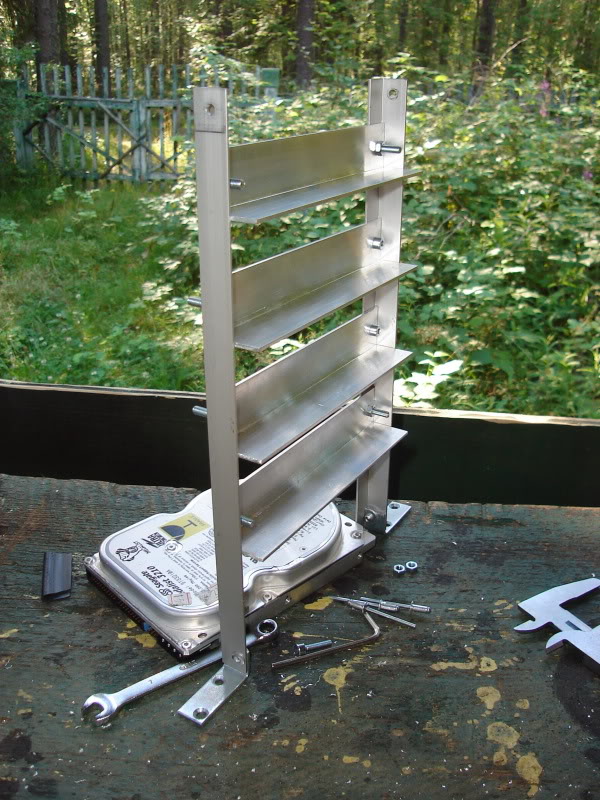

на площадки для поддерживания винчестеров приклееная резина.

сборка старых комплектующих для проверки

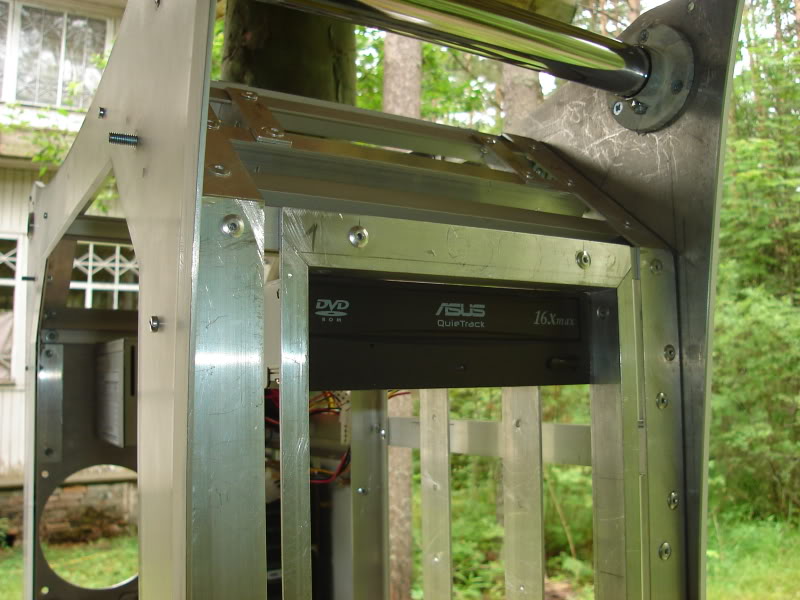

приводы находятся в глубине (около 2 см по отношению к крышке)

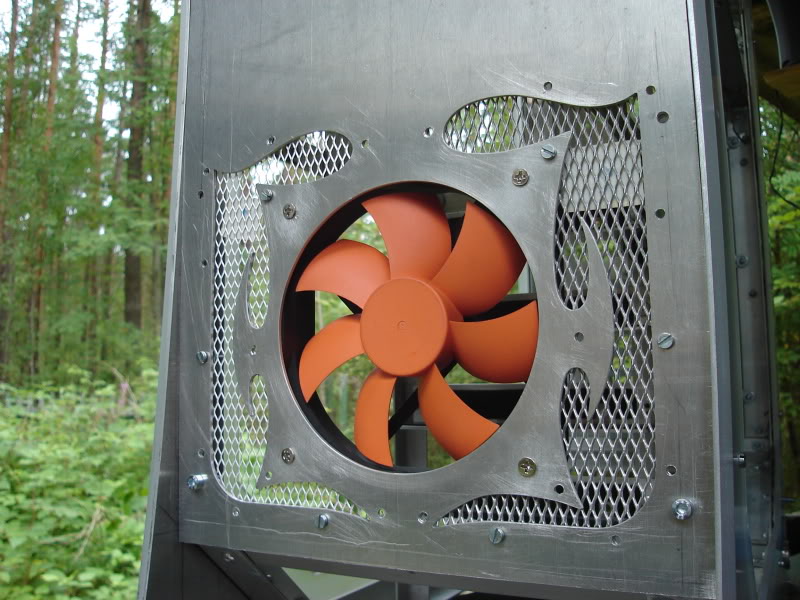

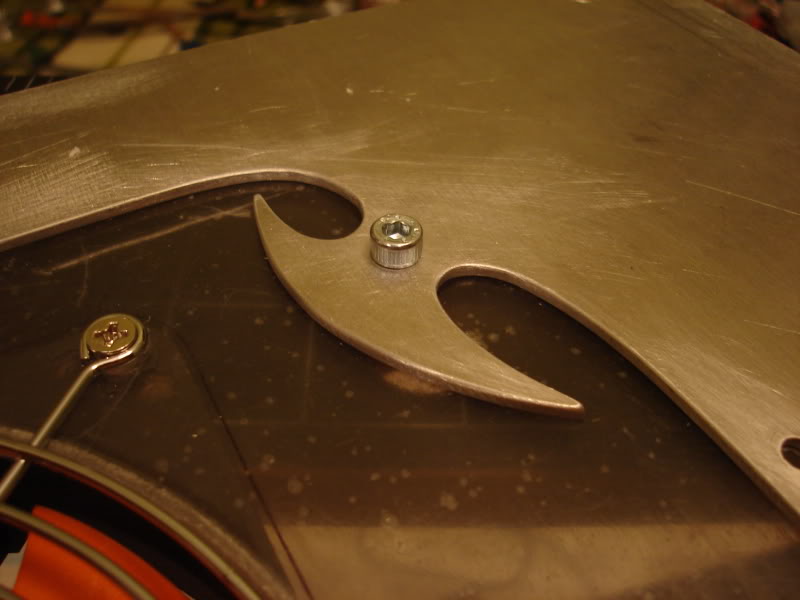

4)передняя панель с узором и местом под 120-мм вентиляятор

с сеткой

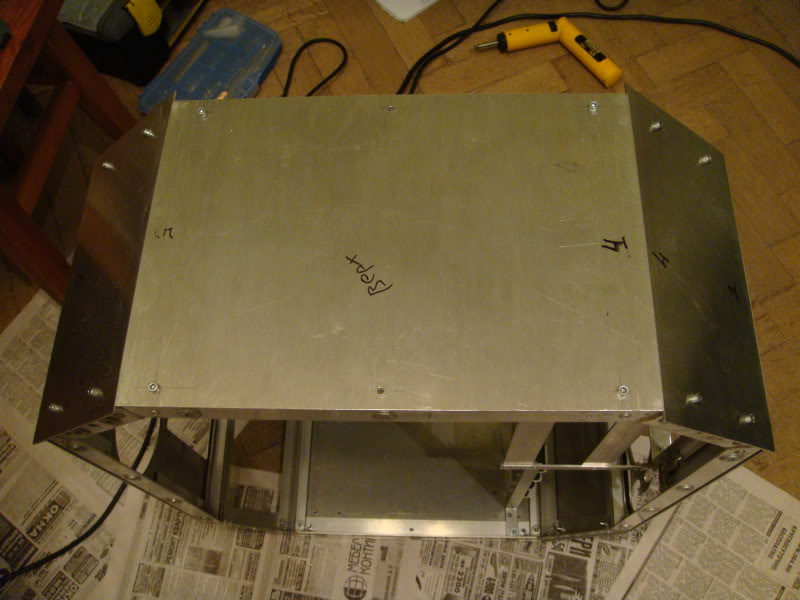

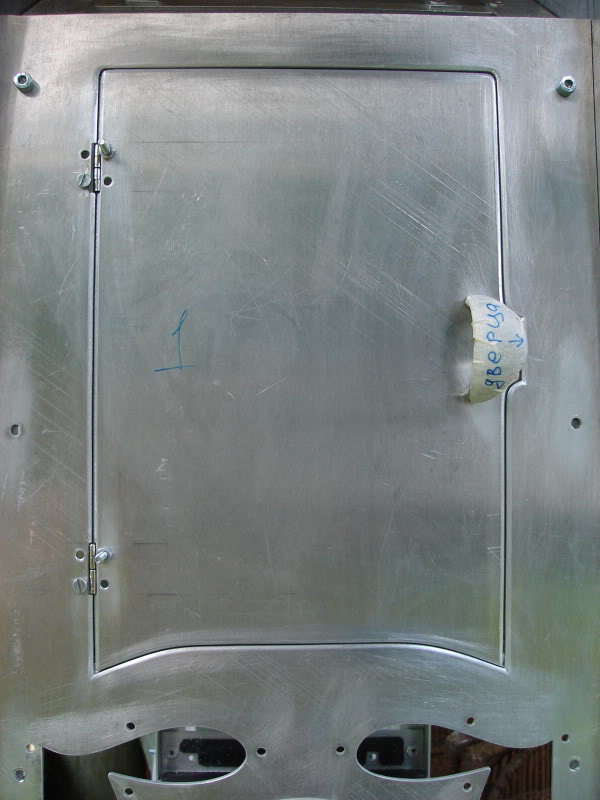

5) крышка:

специально сточена по краям кромка и ручка

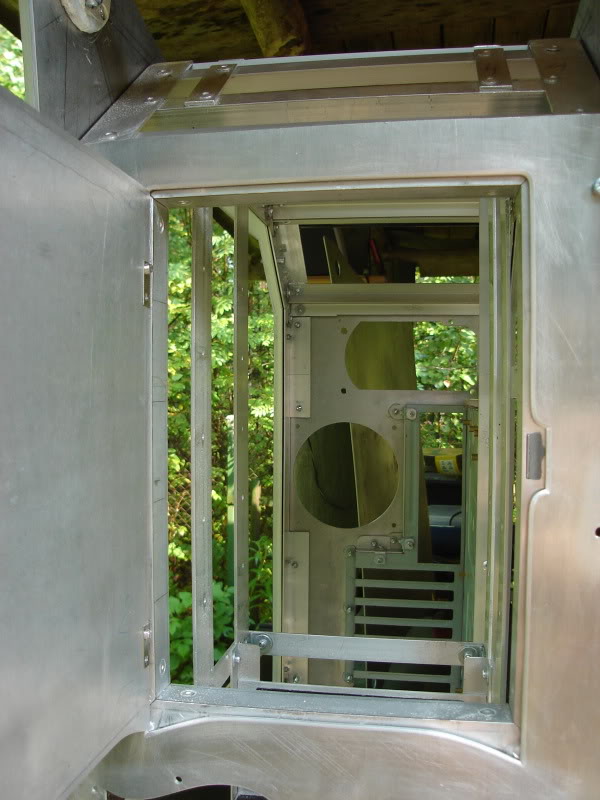

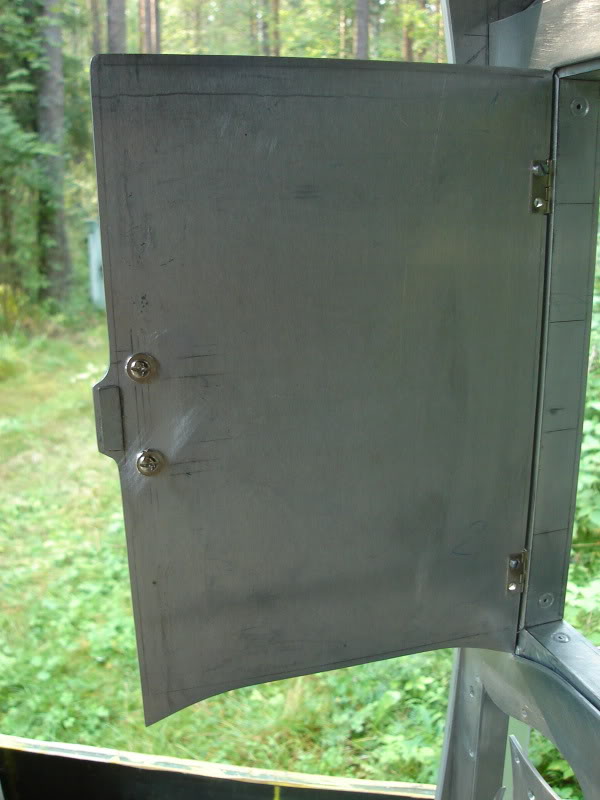

крышка в открытом состоянии (пока мешают винты, потом будут заклёпки)

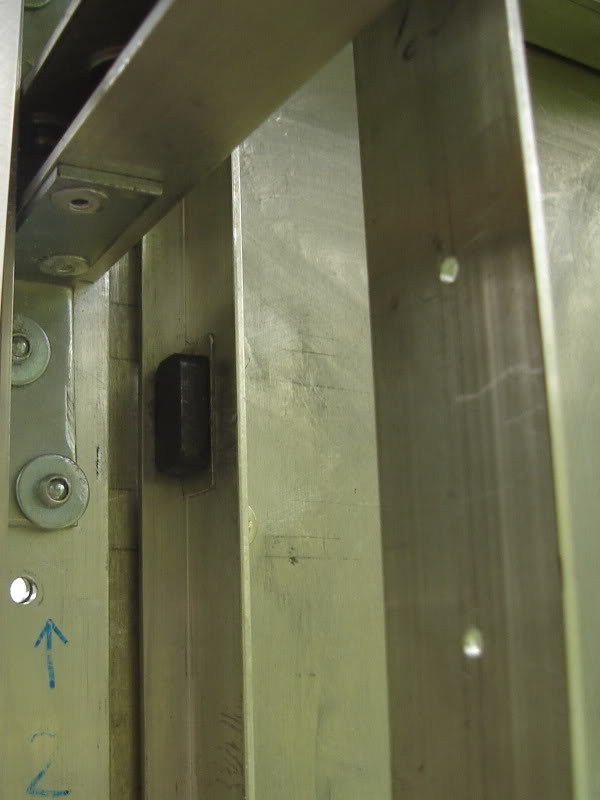

секрет того, почему крышка держится крепко в закрытом состоянии (магнит от мебели)

вид внутрь

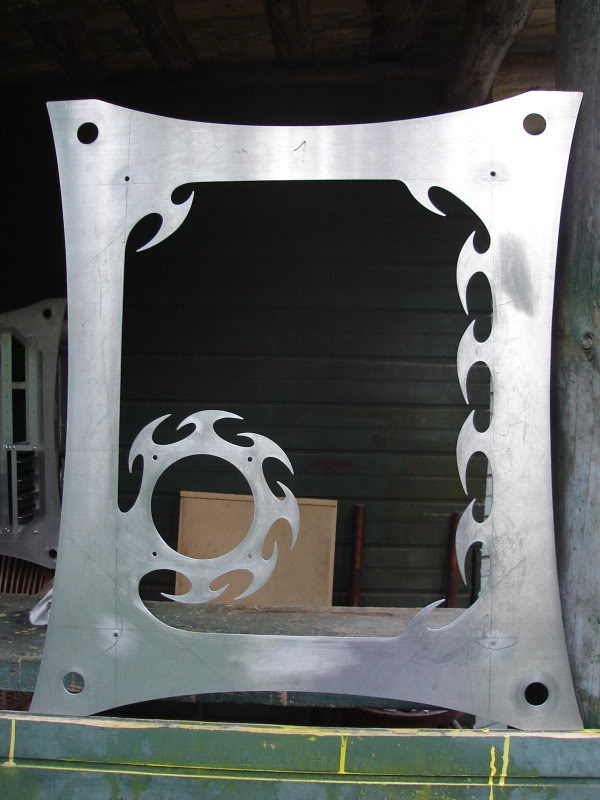

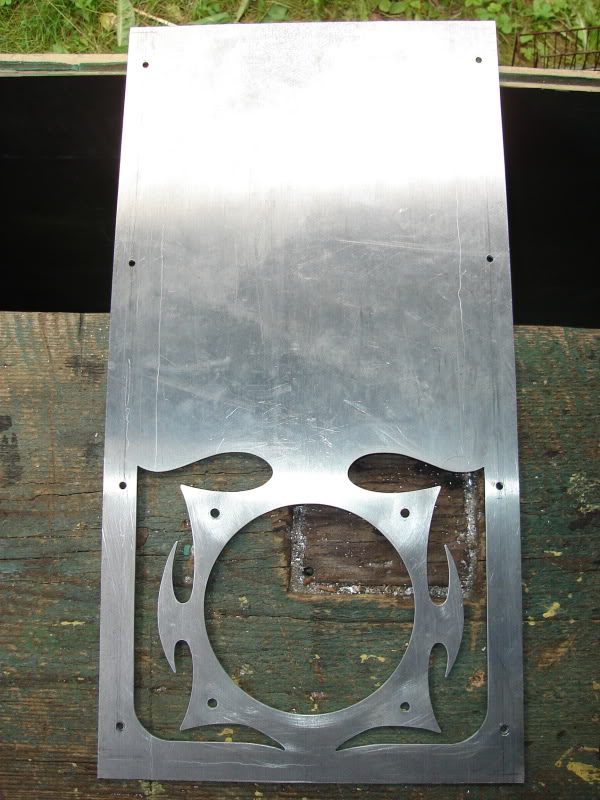

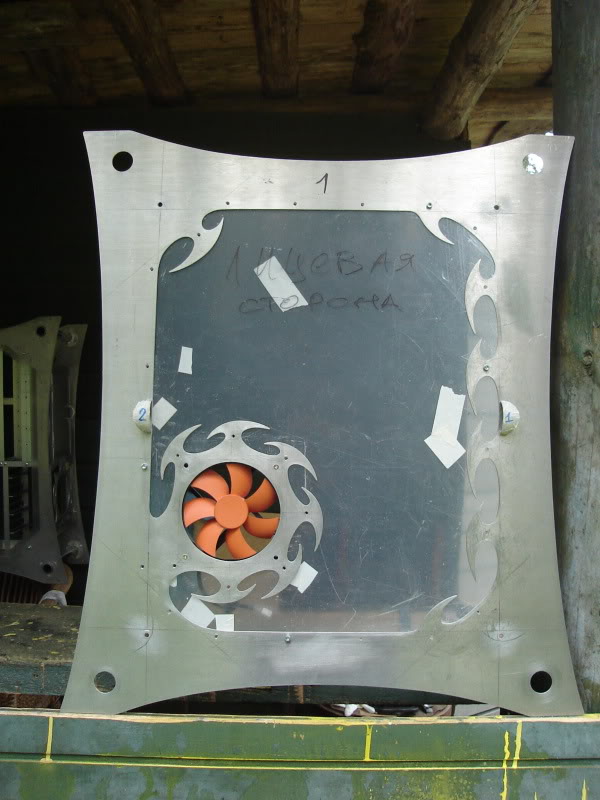

6) боковина с рисунком выреза и трафаретами

и результат

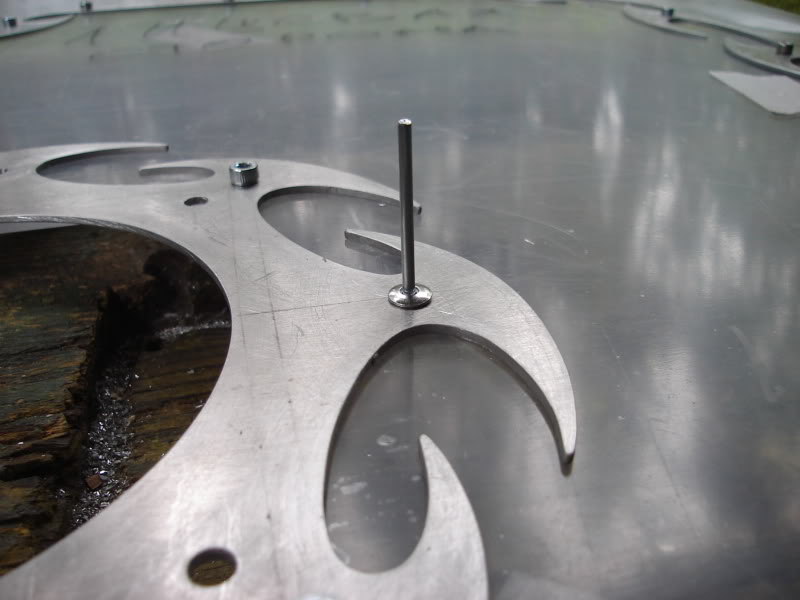

потом плекс будет крепится на заклёпках

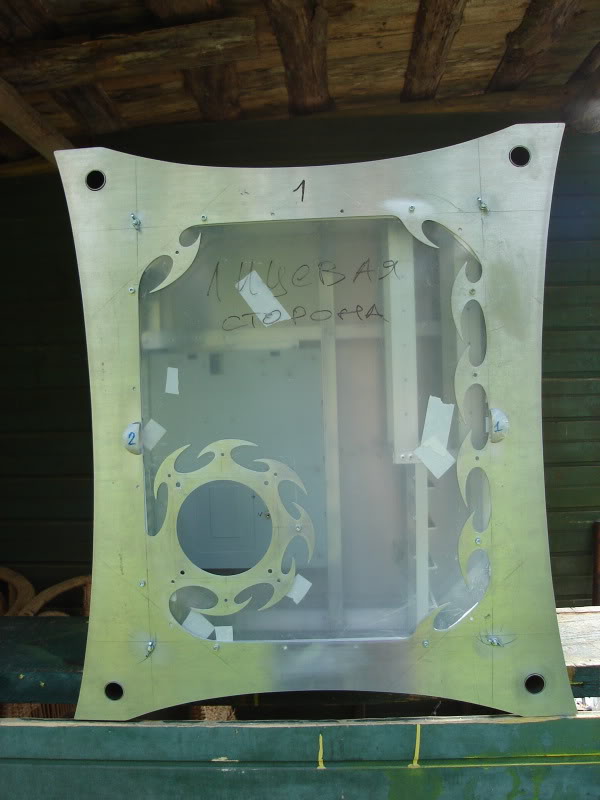

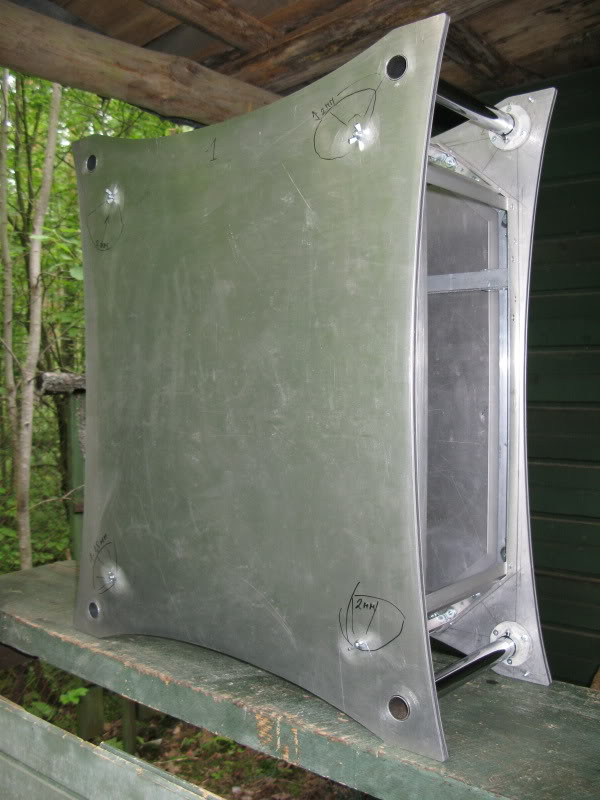

готовый вид боковины

внутри

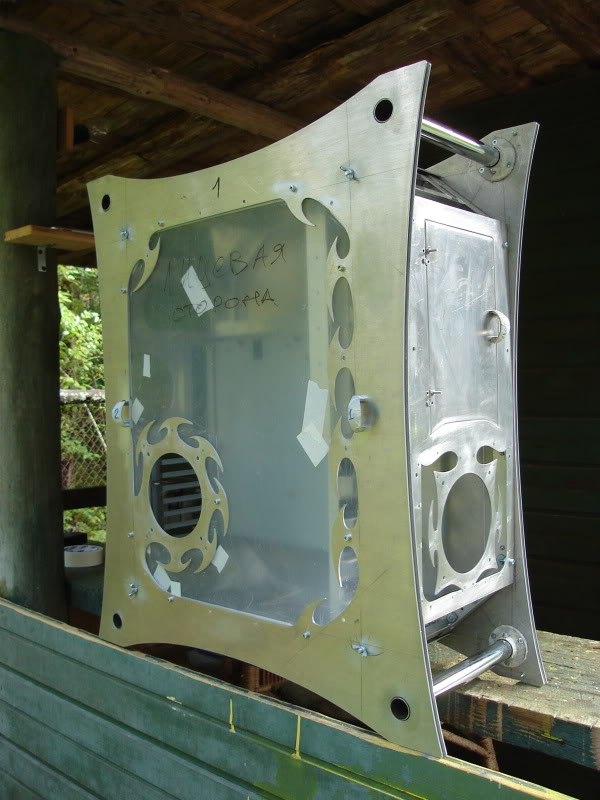

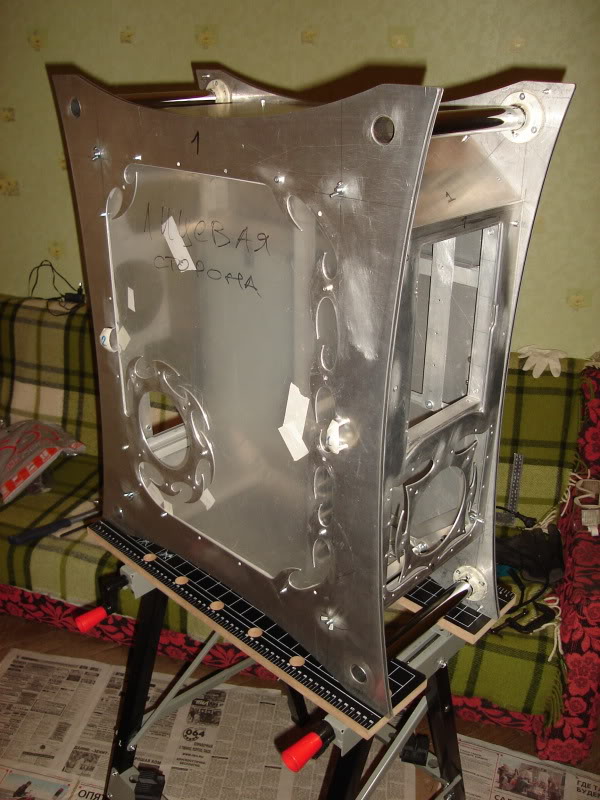

7) окончательный вид корпуса



и широкоформатный валлпепер на рабочий стол ( 1920 x 1200 ):

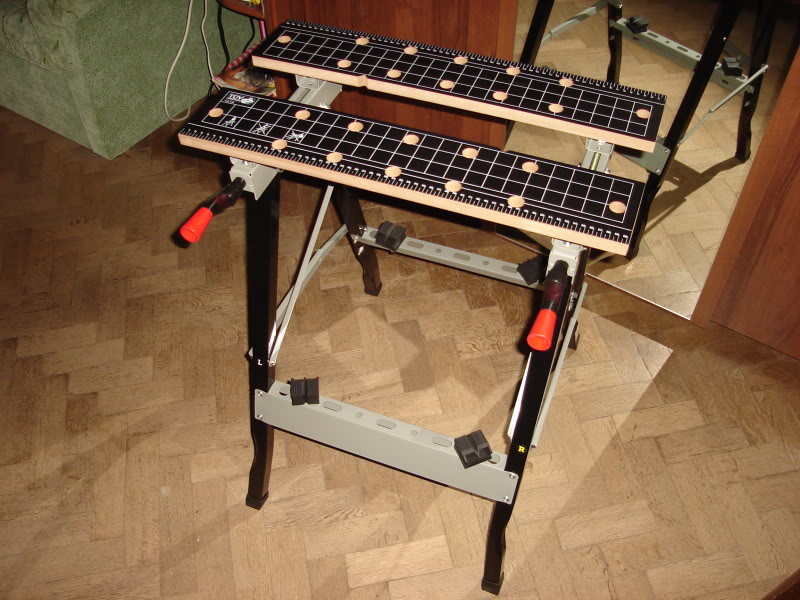

А так был куплен стол верстак (отличная вещь):

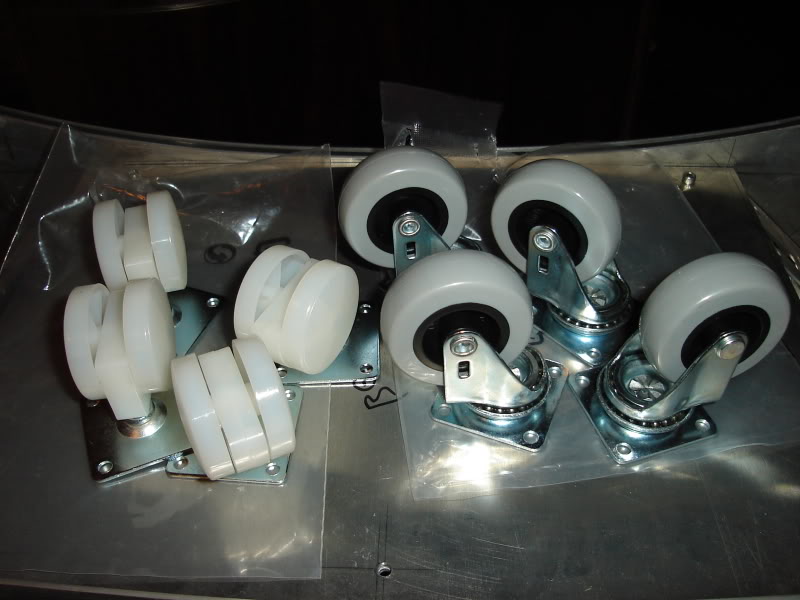

и колёсики для корпуса двух видов, благо посадочные отверстия оддинаковы, поэтому можно проверить какие лучше):


В ближайших планах приделать колёсики и начать вырезать 4 планки по углам А так вопрос ко всем, кто может помочь или знает где купить сетку с круглыми мелкими отверстиями или пчелиными сотами(желательно уже серебрянную или хромированную)?

А также у нас не продаются ли такие вентиляторы:
www.pcdesign.ru/cgi-bin/showtovar.cgi?kod=870018&id=87&id1=&id2 =&id3=&id4=&id5=&id6=
и
www.pcdesign.ru/cgi-bin/showtovar.cgi?kod=870005&id=87&id1=&id2 =&id3=&id4=&id5=&id6=
сетка
www.pcdesign.ru/cgi-bin/showtovar.cgi?kod=121001&id=121&id1=&id 2=&id3=&id4=&id5=&id6=
а также 5 грилей обычных на 120-ку
и белые неонки?
Кстати какая фирма неонок лучше Revoltec или Sunbeam-Sharkoon?

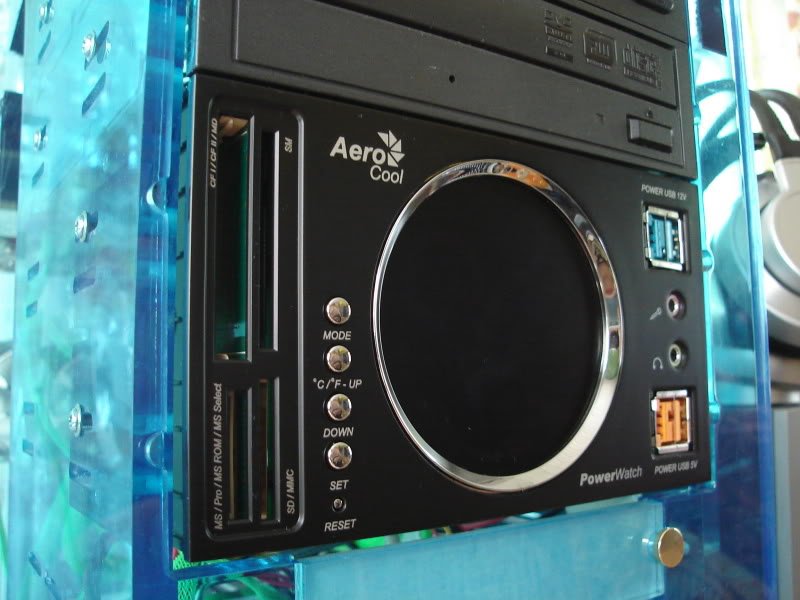

ПС: помимо всего была куплена панель на 2 слота 5дюйм. Aerocool PowerWatch
Так, продолжил заниматься корпусом.

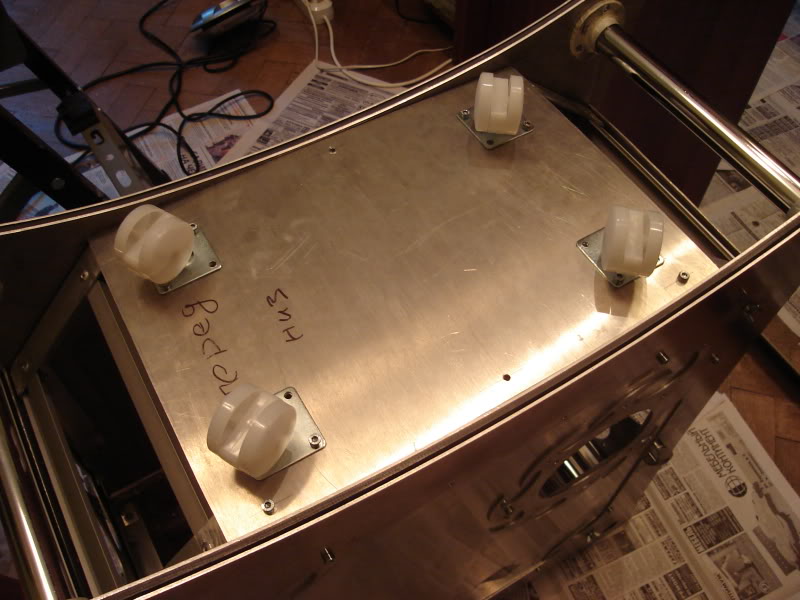

Научил его передвигатсья по поверхности Земли

Углы корпуса теперь возвышаются над поверхностью на 7 мм, и сами колёсики особо не видны. Эффект достигнут.


Занялся 4-мя планками, кторые связывают внешние обшивки корпуса. Сделал пока 3.

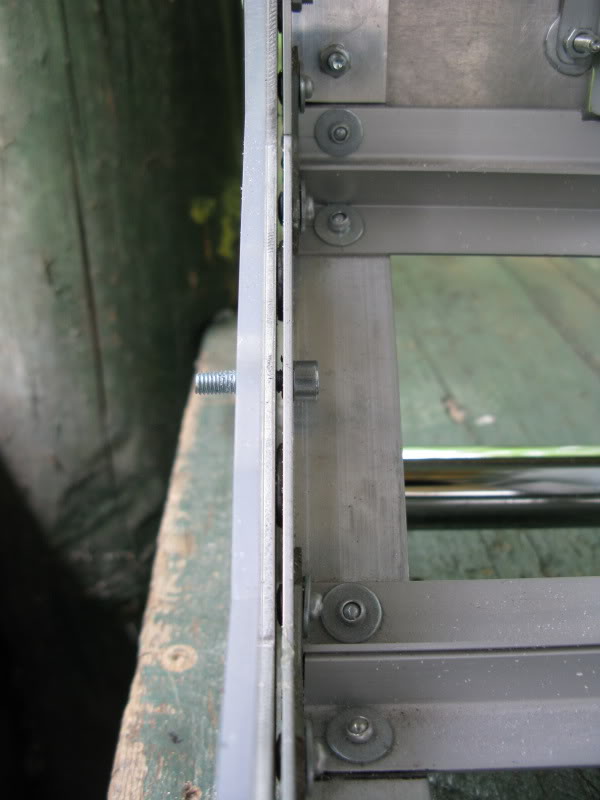

вид планки с минимальными зазорами(долго подгонял)


общий вид


В ближайшее время сделаю последнюю, подровняю ну и собсна буду думать какой узор делать на боковине без окна и дверце. EDU@RD,
высота колёсиков 4,5 см. Самое главное, что из-за большой их ширины, корпус очень устойчиво стоит на поверхности при довольно небольшой площади расположения колёсиков.
vovich3,
спс

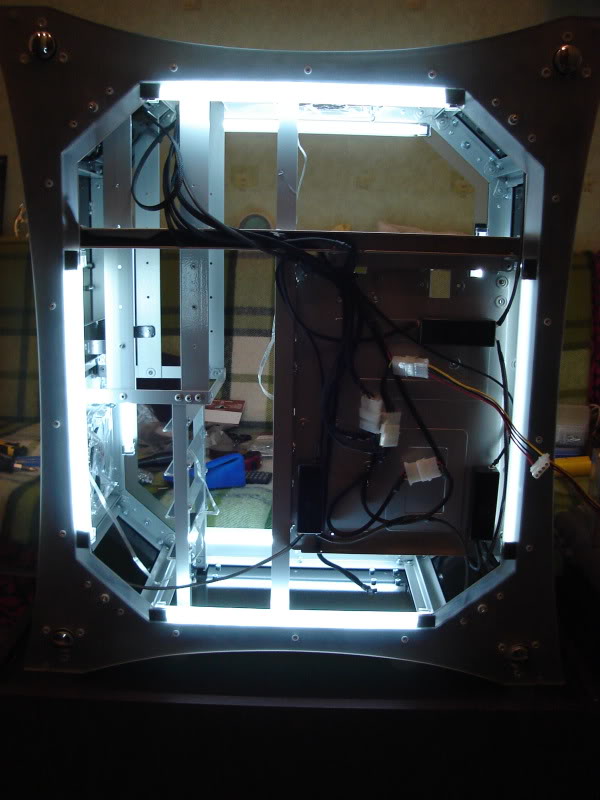

Получил две белых неонки от Санбеам. (именно две, т.к. хотел проверить качество их). И проверил на то как сочетается красный вентиль и две белые неонки.

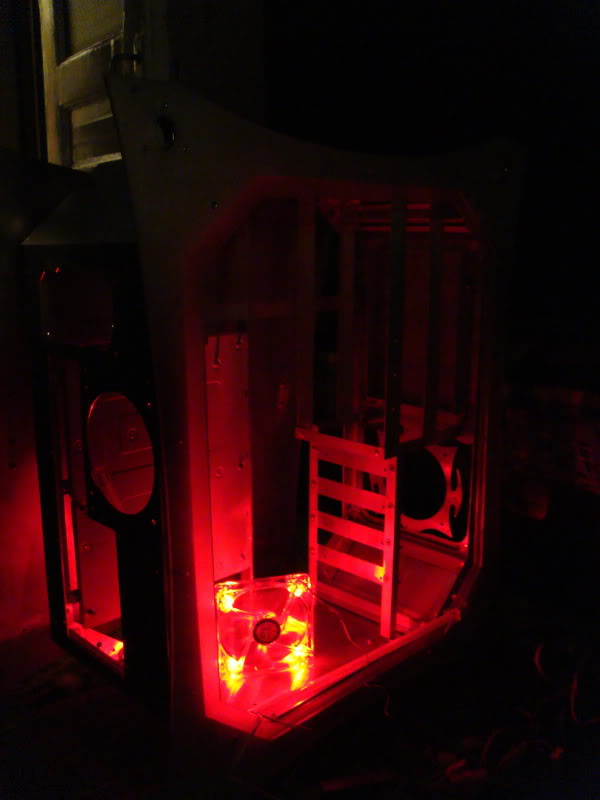

1. красный вентиль:

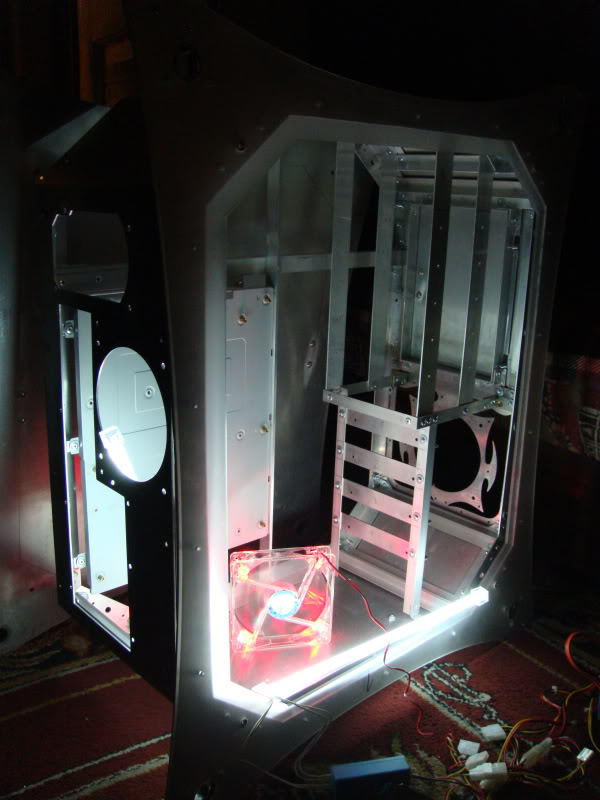

2. красный вентиль и неонки:


Видно на фото, что белые неонки своей яркостью почти полностью глушат красную подсветку в вентиляторе и сам вентилятор не смотрится. Поэтому откажусь от красных вент. и выберу с белой подсветкой, тоесть подсветка в корпусе будет полностью белая.Всем привет.
Допилил и подровнял все 4 планки (общий вид с ними):

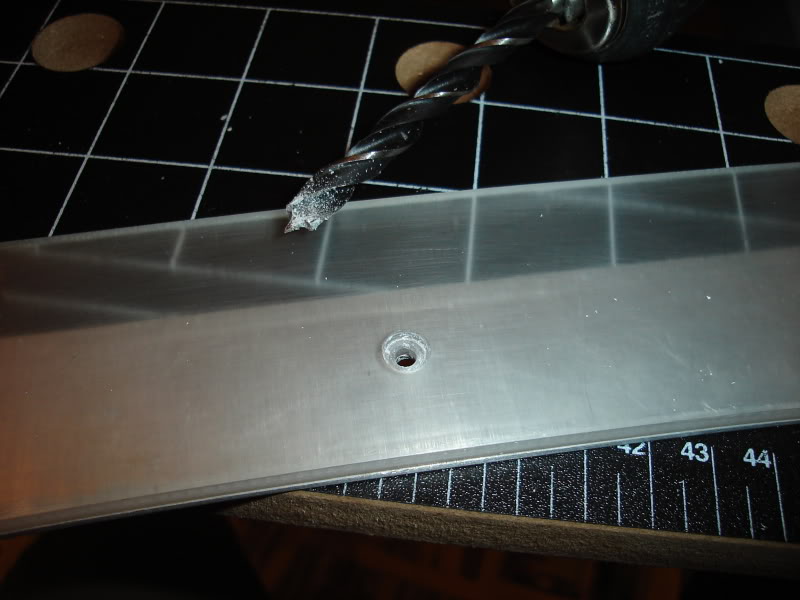

Сделал углубления в плексе для заклёпок, чтобы не выступали:

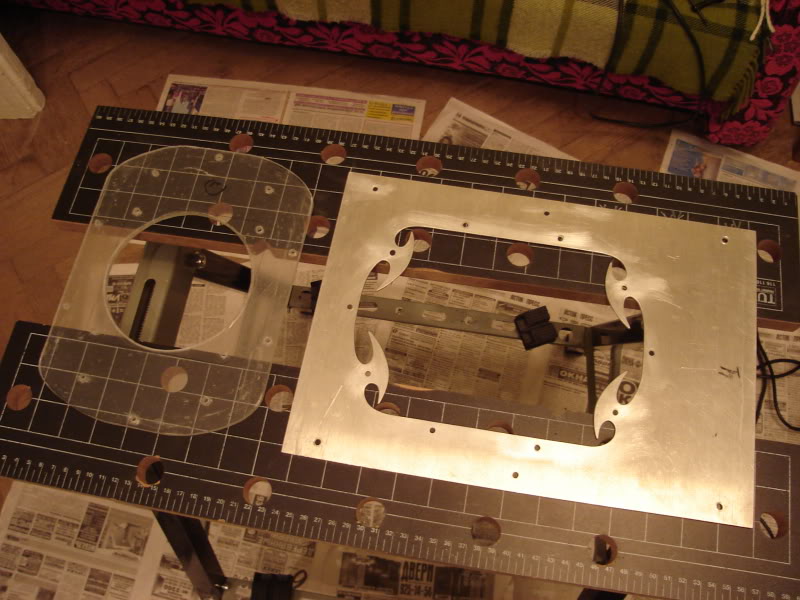

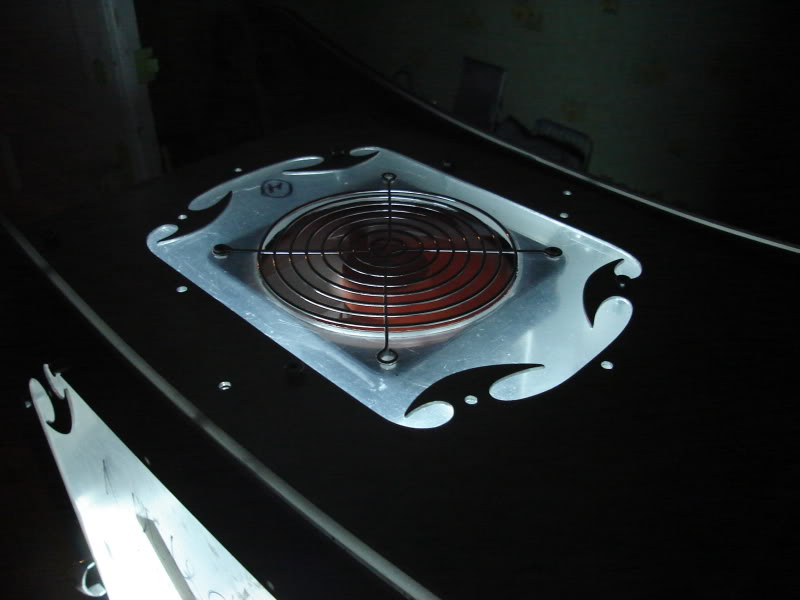

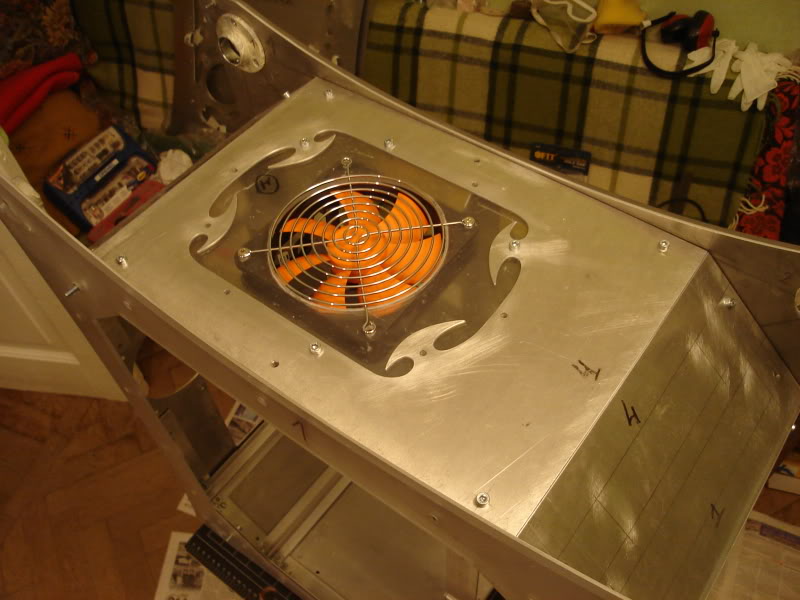

Выпилил окошко в верхней панели + оргстекло с отв. под 120-ку:

Один из 4-ёх углов:

… и на корпусе:


Окошки в темноте:

прям пальцерезка


В планах:
подгонка труб по ширине корпуса, создание эскиза в кореле накладок на крышку, стенку, верх (будет располагаться управление неонками) и одну из боковых стенок(кнопка вкл/выкл).Получил детали из лазерной резки. С плексом проблем не возникло, а вот контору, которая резала бы металл зеркальный или шлифованный не царапанный, пришлось поискать. Да и во многих не брались резать из-за маленького объёма резки.

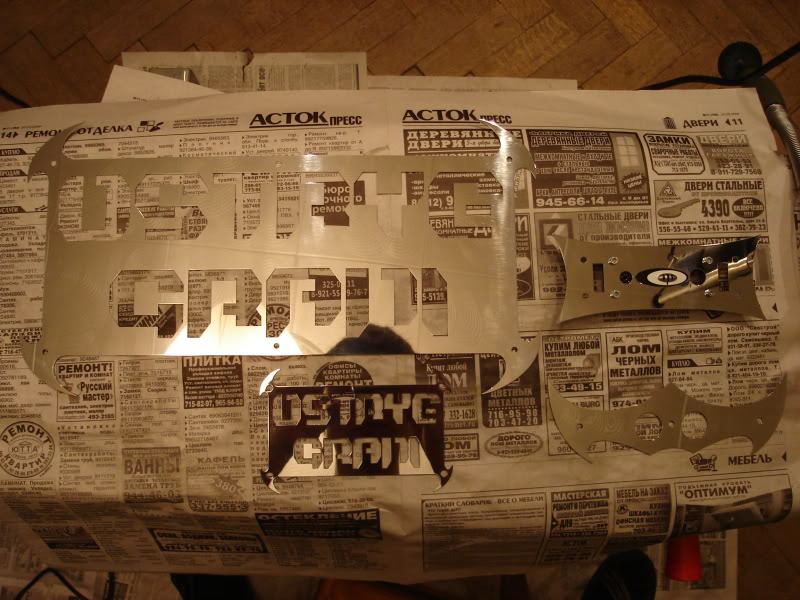

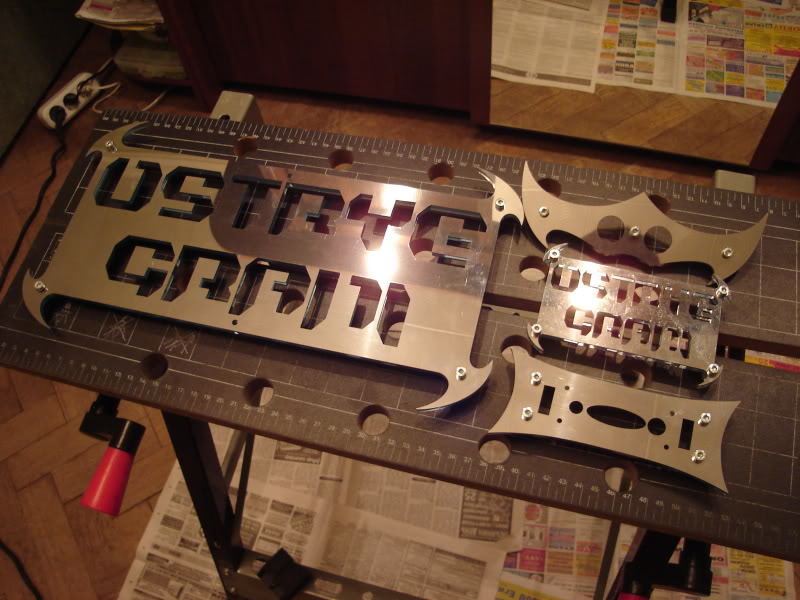

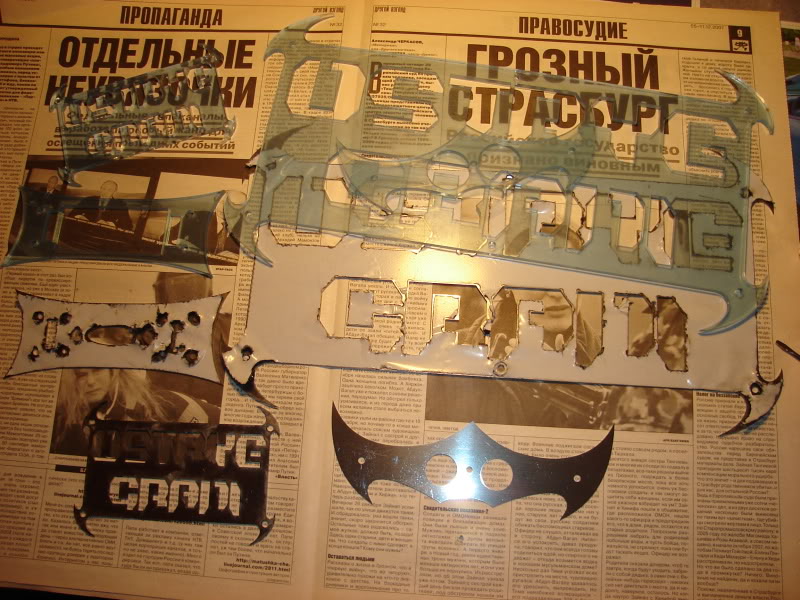

Вот детали:

Понравилось, как порезали нержавейку — обуглившихся концов не отсалось — очень чистый срез
Соединённые вместе:

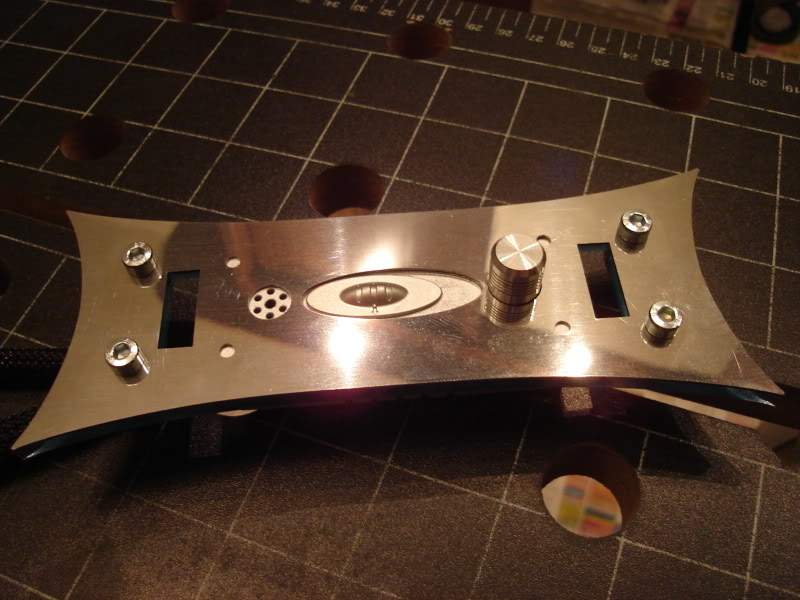

Блок управления ненок — по центру блок звуковой активации, а по бокам кнопки будут:

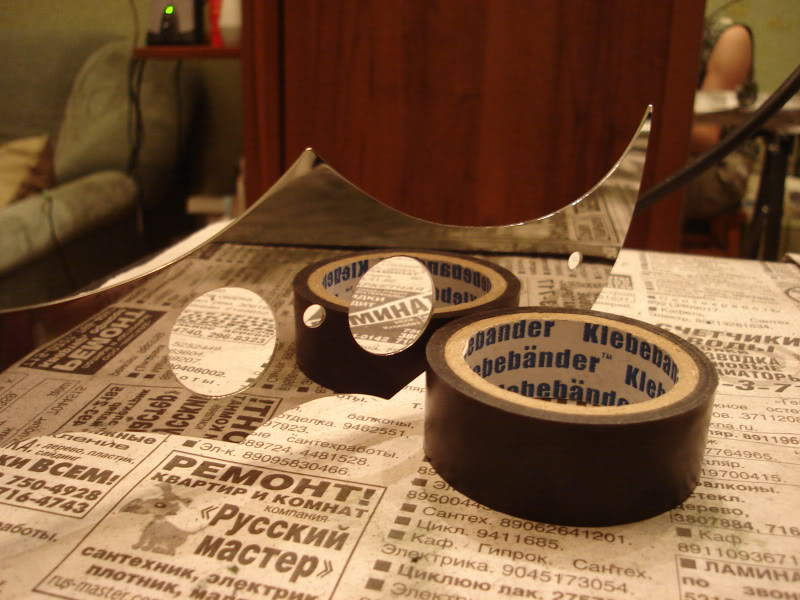

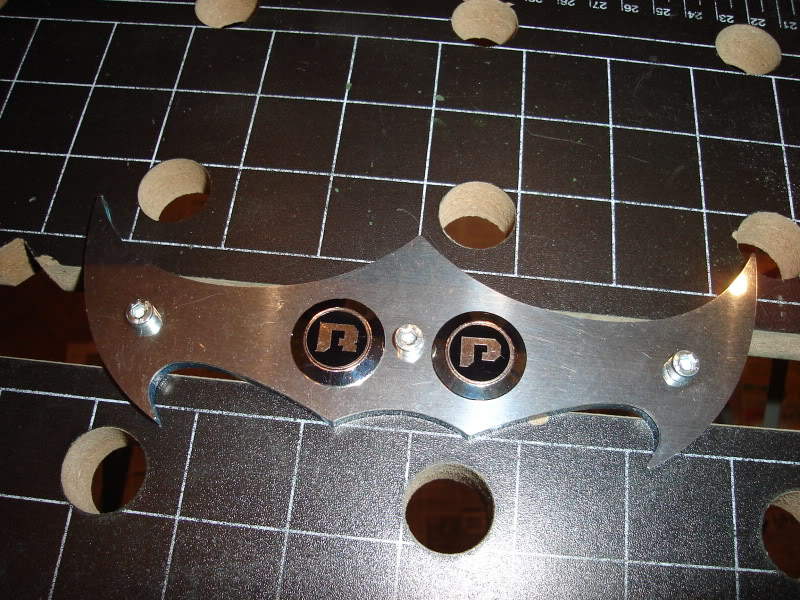

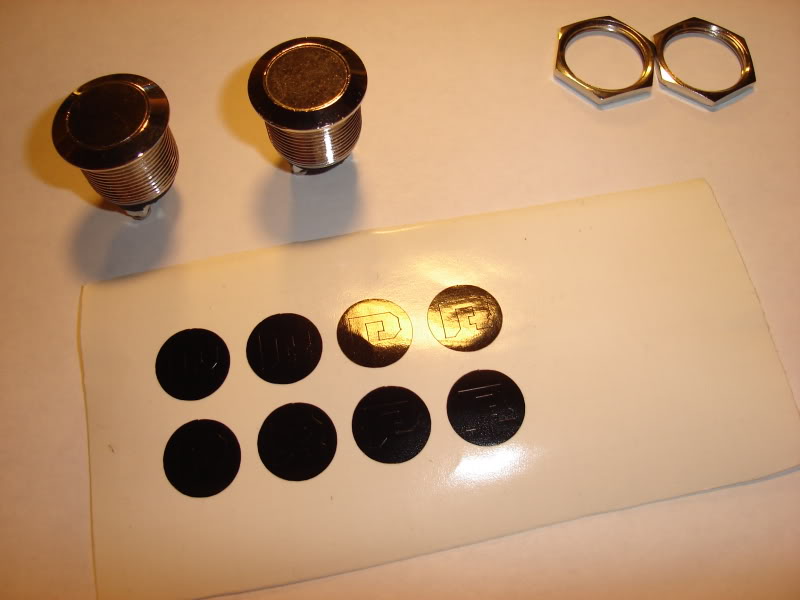

Также решил внешне покарасивее сделать кнопки вкл./перезагр. — порезал на плоттере самоклеющуюся бумагу:

на самих кнопках:

… и на панели:


Теперь дело за шлифовкой до зеркального вида панелей, примерка на корпусе и их подсветка. :)Fraerok, если Вы из Питера то адрес конторы могу назвать.

Проект продолжается.

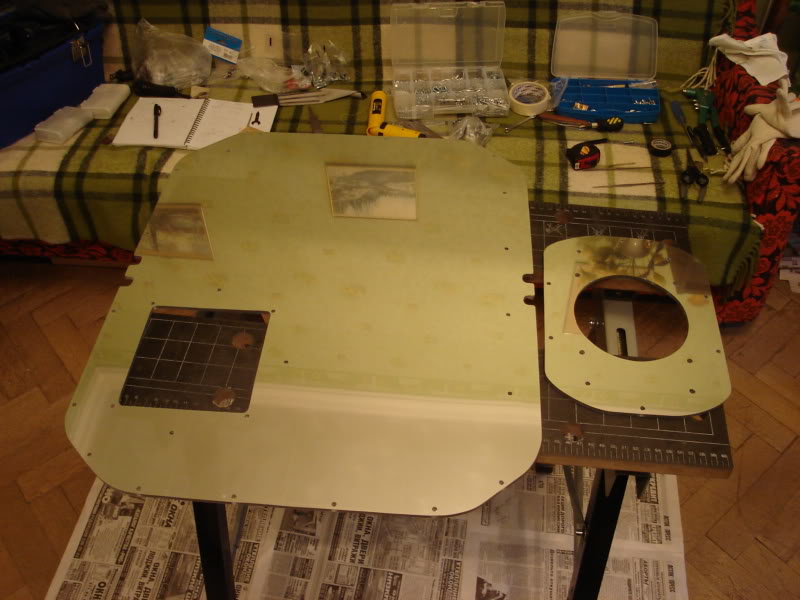

Все листы корпуса отшлифовал шлифовальной машинкой и отдал на покраску в автомастерскую через знакомство, чтобы быть уверенным, что хорошо покрасят. Цвет листов будет чёрный металлик, а каркаса — серебряный.

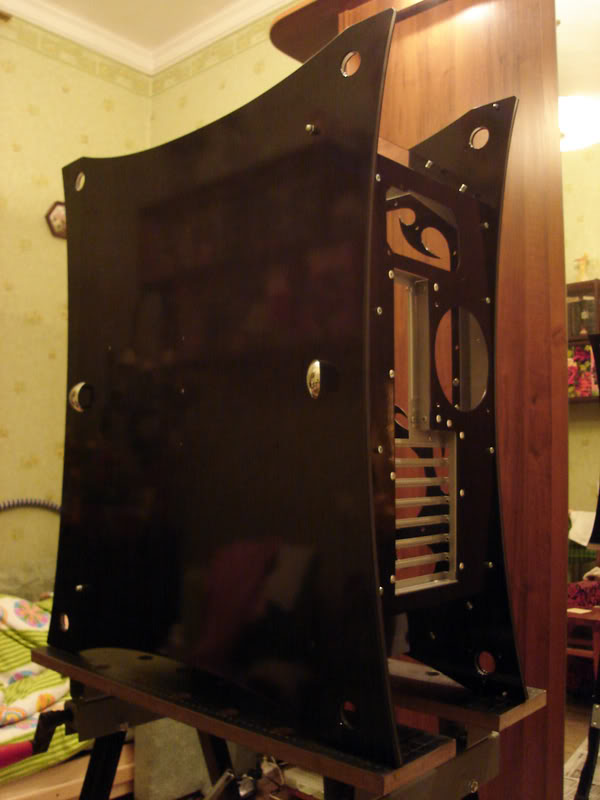

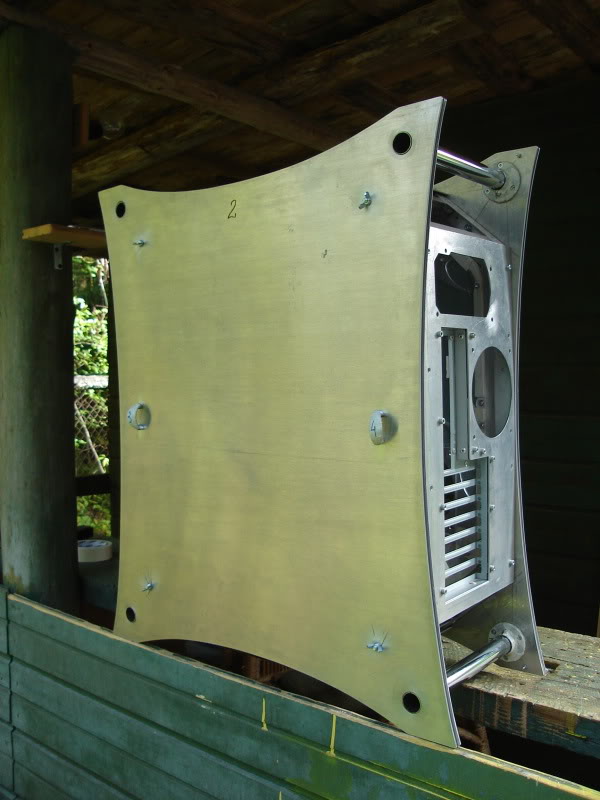

Вид отшлифованного корпуса:


А также после долгих поисков наконец-то нашёл зеркальную плёнку тонировку. Купил за 400 р. рулон 75см х 1м. Как приятный бонус в комплекте шёл шпатель и нож.
Фото:


Теперь самое главное получить посылку с вентиляторами, неонками и сеткой, т.к. от этого будет зависеть завершение проекта. Получил детали после окраски. Пришлось подождать некоторое время.
Покрасили отлично, чёрный металлик обалденно играет на свету.

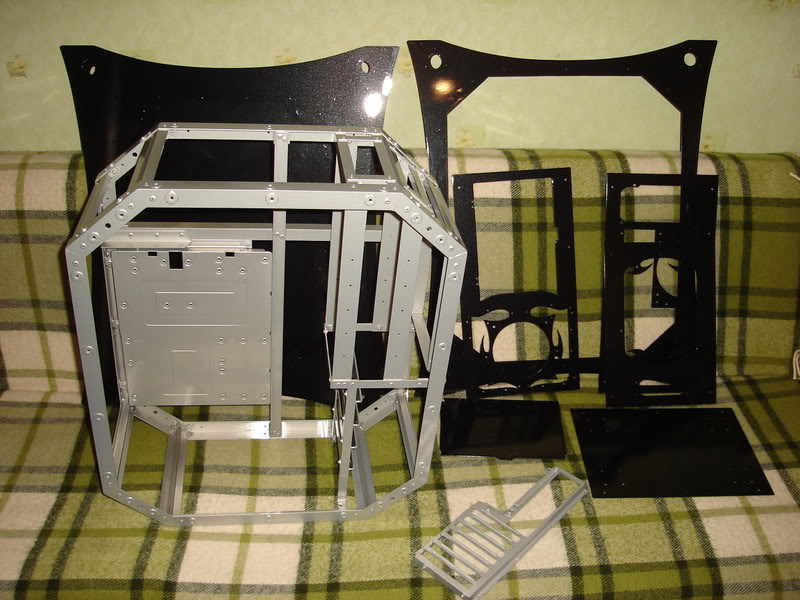

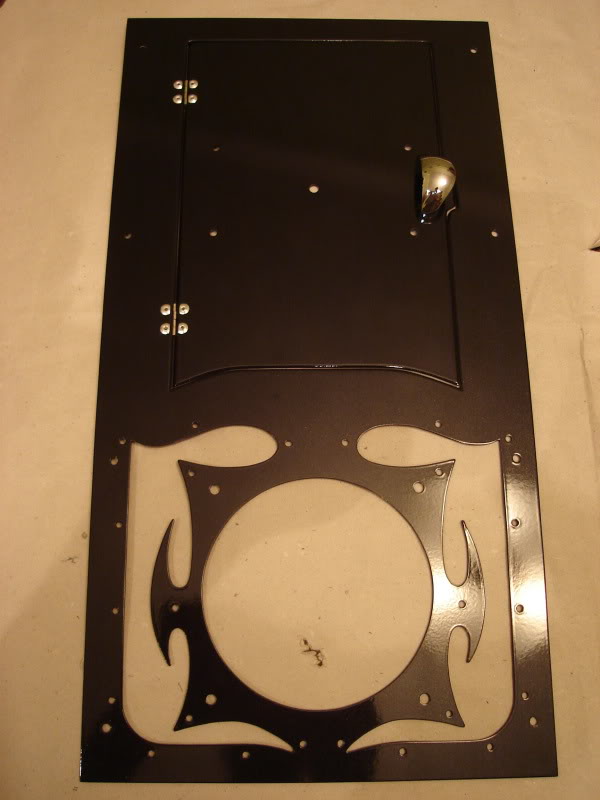

Фото всех деталей:

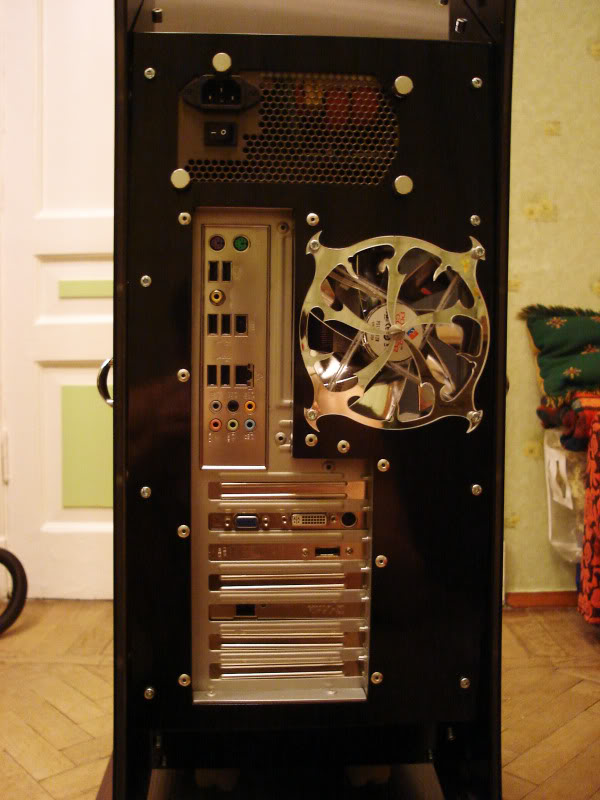

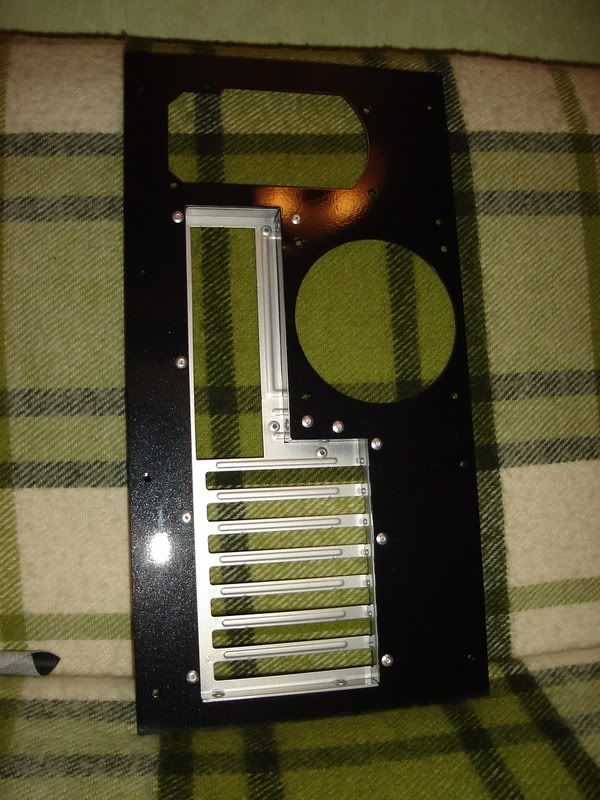

Задняя панелька:

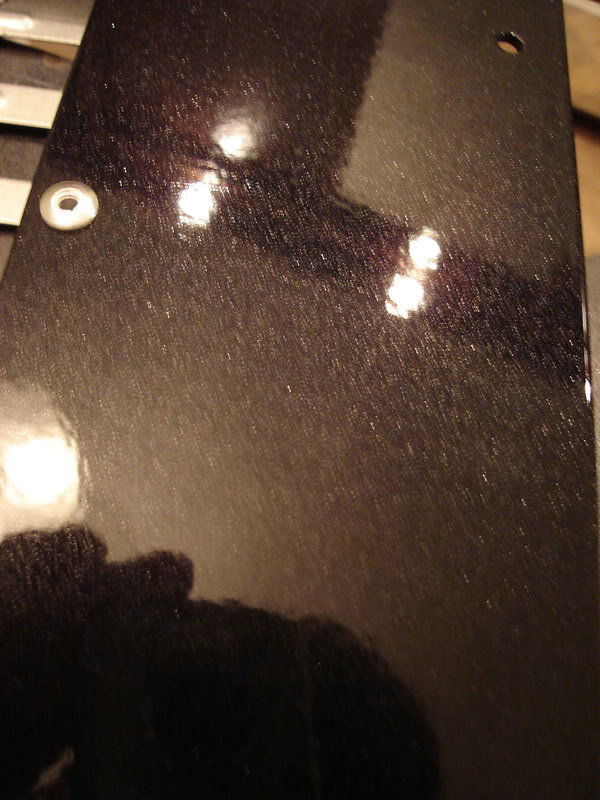

Попытка передать игру металлика на свету:

Каркас с приклееным уплотнителем (чтобы не пропускал свет через щель):


Продолжение следует...en_, плёнка будет наклеена на плекс. Т.е. окна будут с зеркальным эффектом, а со светом внутри — прозрачные.
Dorosh, серебряный нет, так он интересней играет.

Продолжение.

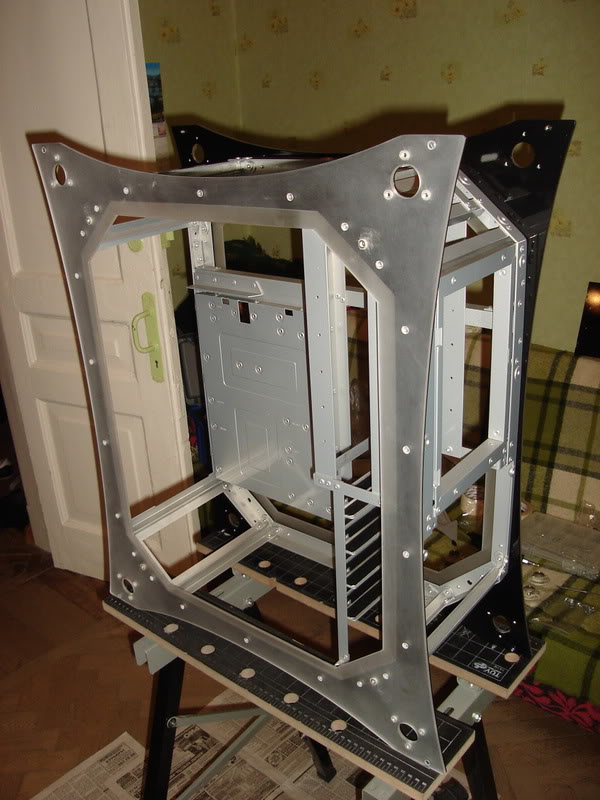

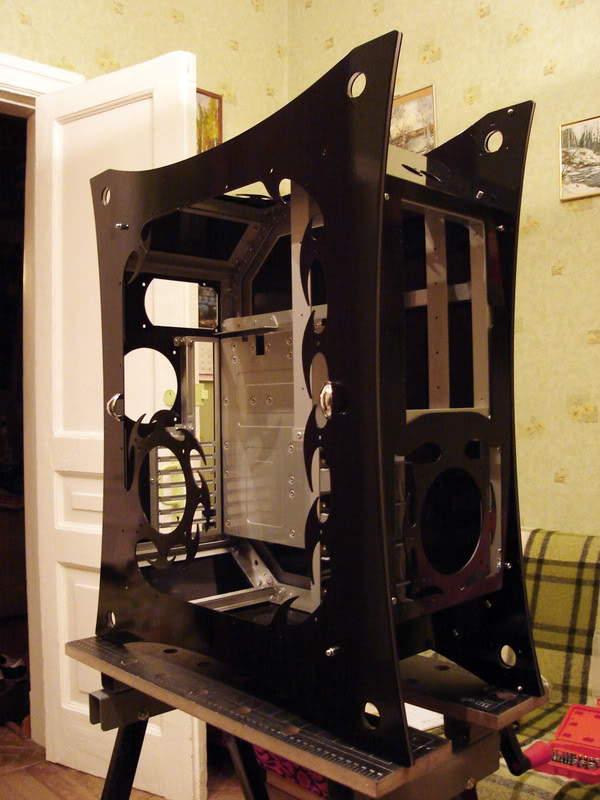

Собрал окончательно на заклёпках боковые панели:

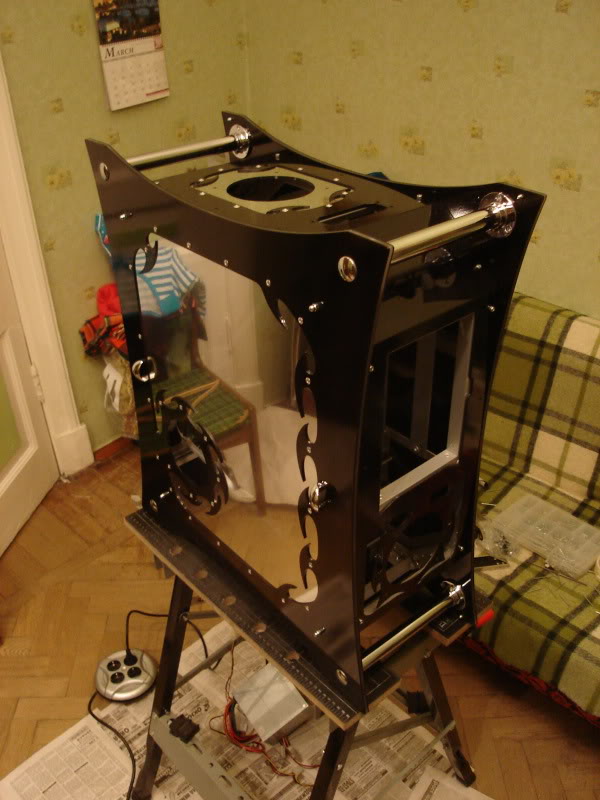

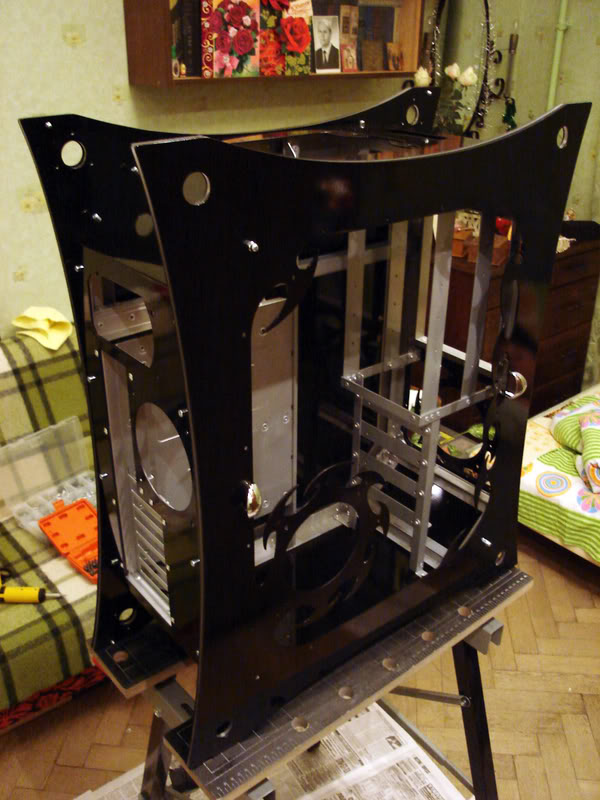

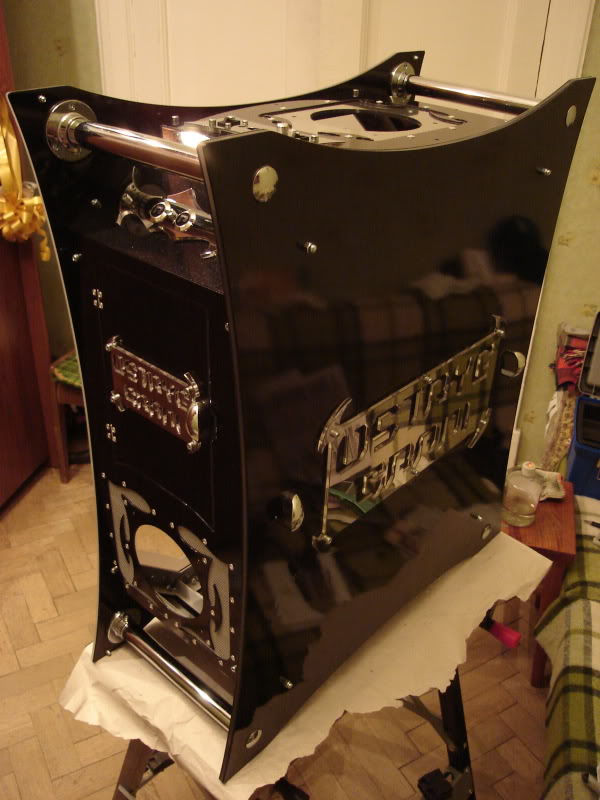

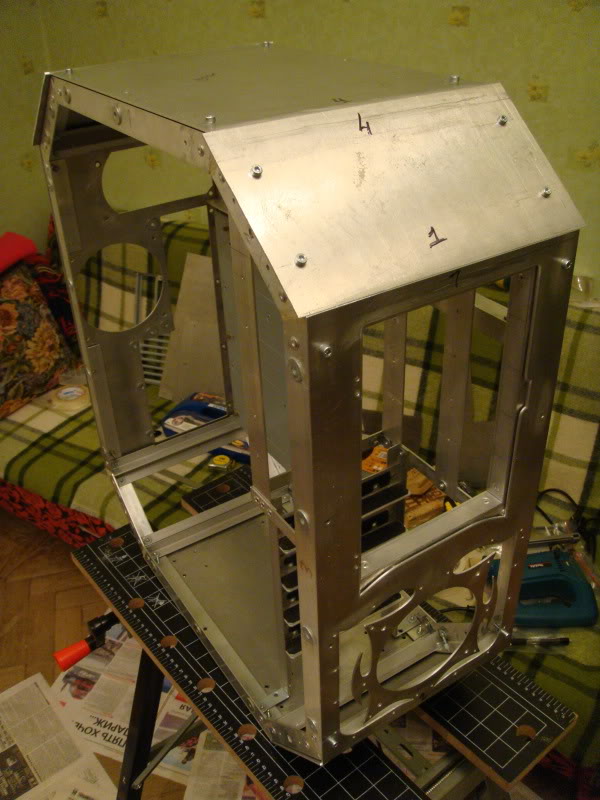

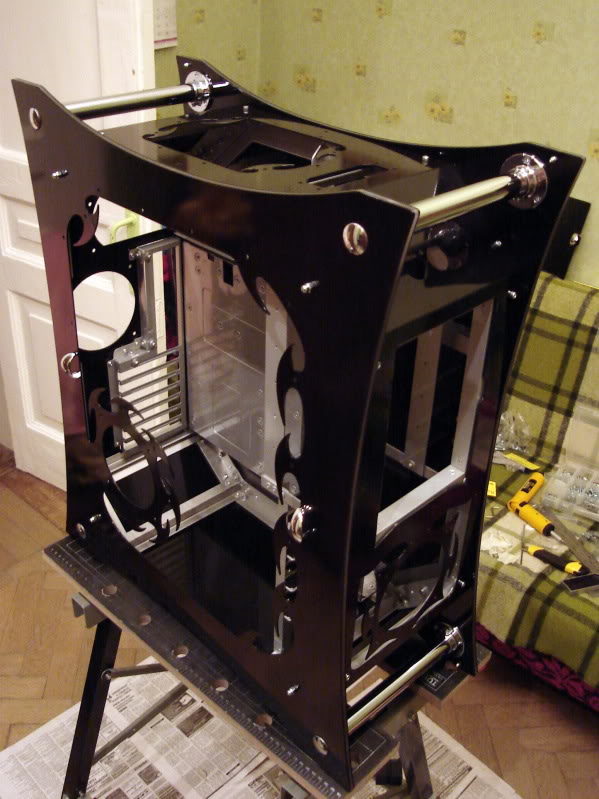

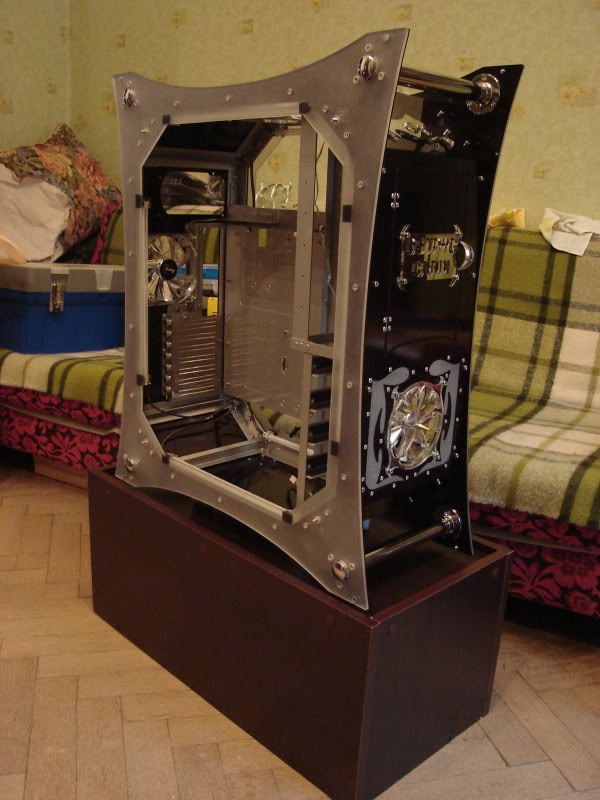

И пробная сборка остальных панелей:



Контраст серебра и чёрного цвета — отличный.
Но вот с креплениями для труб я допустил косяк. Их я заклеивал скотчем, чтобы не поцарапать зеркальную поверхность и этот скотч от влажности за городом так прилип… что не содрать. Уайт-спирит не берёт… Замочил на ночь их в горячей воде посмотрим, что выйдет. Если что их придётся покупать заново.

А пока дело за трубами- ручками корпуса.-=MaD_MaN=-, Спс за подсказку конечно, но уже детали оттёр ацетоном.

Небольшое обновление.
Сегодня вечером доделал ручки корпуса.

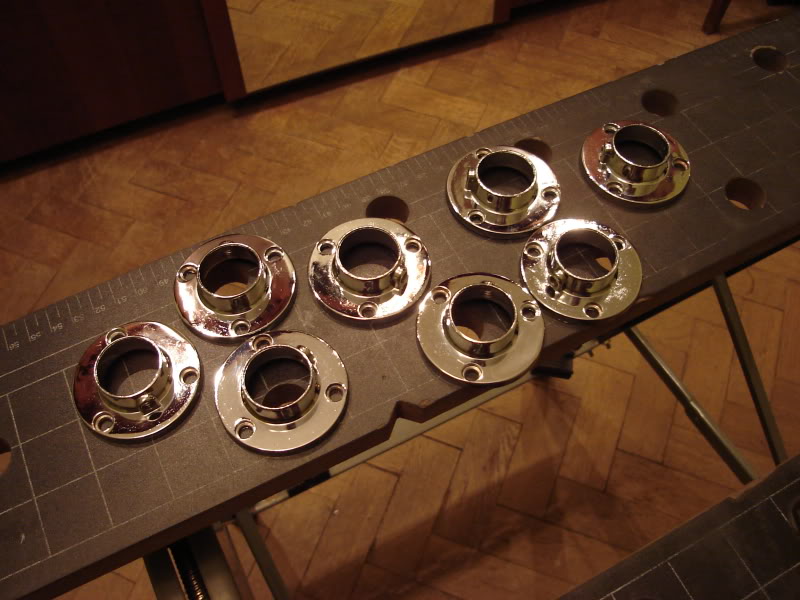

Фото тех креплений в чистом виде:

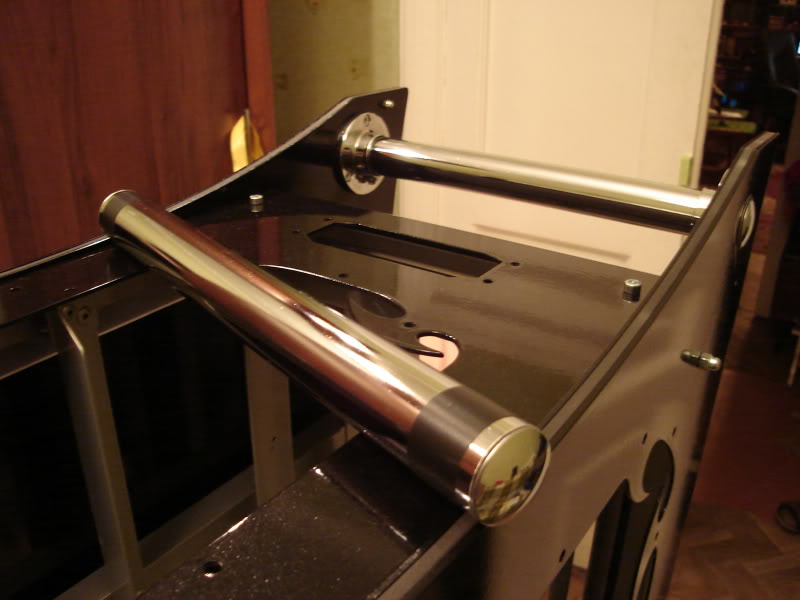

Вид готовой подрезанной ручки, с заглушкой, и небольшим утолщением на концах.

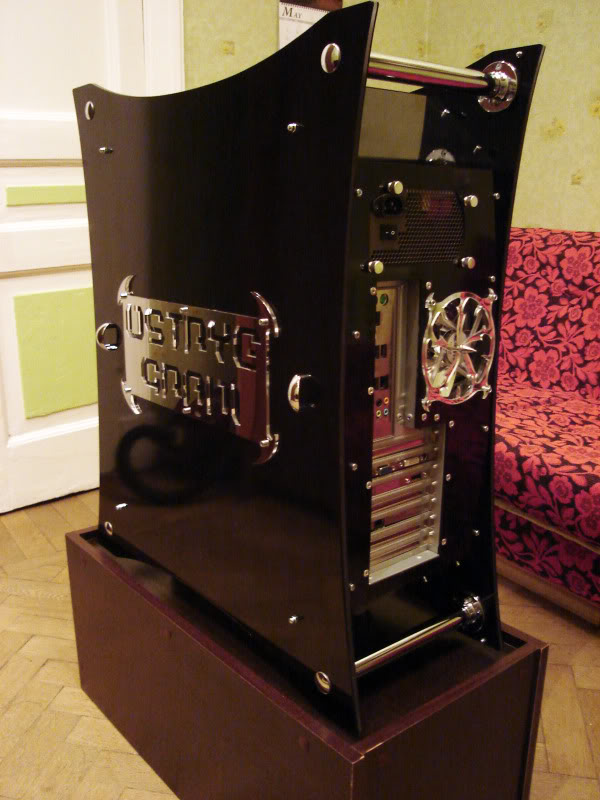

Ну и общий вид с ними:


Теперь дело за наклейкой плёнки-тонировки на окна Alcohol™,

Доделал окна.
Приклеил плёнку. В процессе оказалось, что занятие это довольно непростое. Изначально деталь должна быть без фаски на краях и отверстиях, т.е. идеально ровная.
Сам процесс выглядит так: Делается всё это в ванной. Для начала моется плекс с той стороны, куда собираешься клеить. Распыляется раствор с шампунем на саму деталь и стену. После этого плёнку защитным слоем прикладываешь к стене — и она прилипает. Аккуратно снимаешь саму плёнку (подцепить край сложно даже ножом, т.к. толщина плёнки мизерная) и распыляя мыльной водой на слой с клеем отдираешь. При том нельзя допускать складок на плёнке, иначе они останутся на поверхности и их будет не убрать. После прикладывается плёнка на окно. (она не прилипает так как обе поверхности мыльные). Аккуратно разглаживая резиновым шпателем от центра к краям, убираешь воду — где-то минут 10-15 до исчезновения пузырей. После надо сразу срезать лишнюю плёнку по краям, иначе края не прилипнут под весом остатков. Всё — оставляешь сохнуть на сутки. после убираешь надфилем остатки по краям и в отверстиях под винты.

Скажу сразу, что в процессе приклейки загубил 2 куска плёнки, как раз из-за складок при отклеивании от стены. Так как всё делается на весу, нужна просто большая аккуратность.

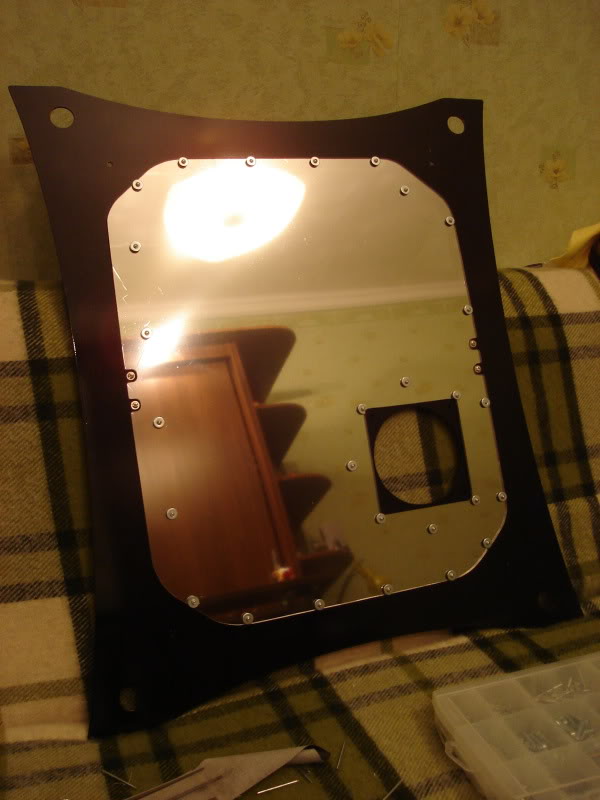

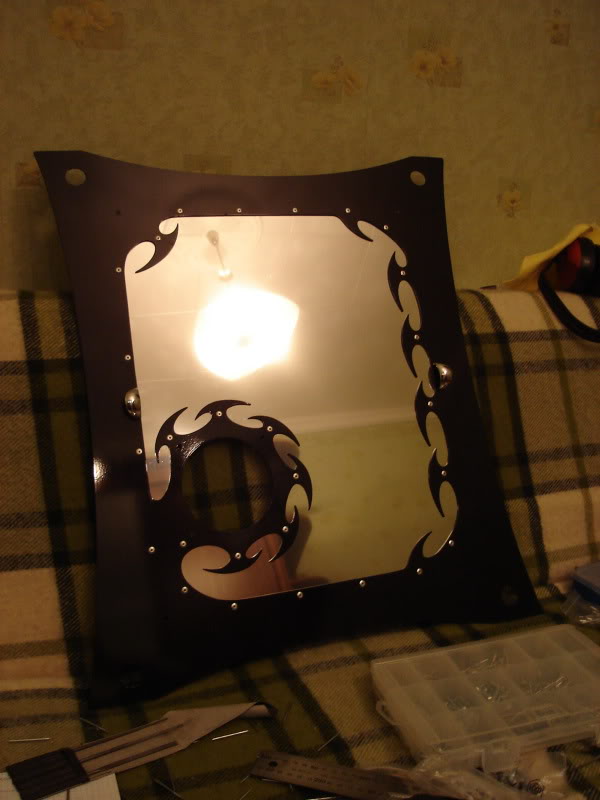

Фото плекса с плёнкой:


Ну а после сам плекс посадил на заклёпках. С задней стороны окна при крепеже обязательно надо прикладывать метал. шайбу, иначе плекс треснет при монтаже от усилия сжатия заклёпки.

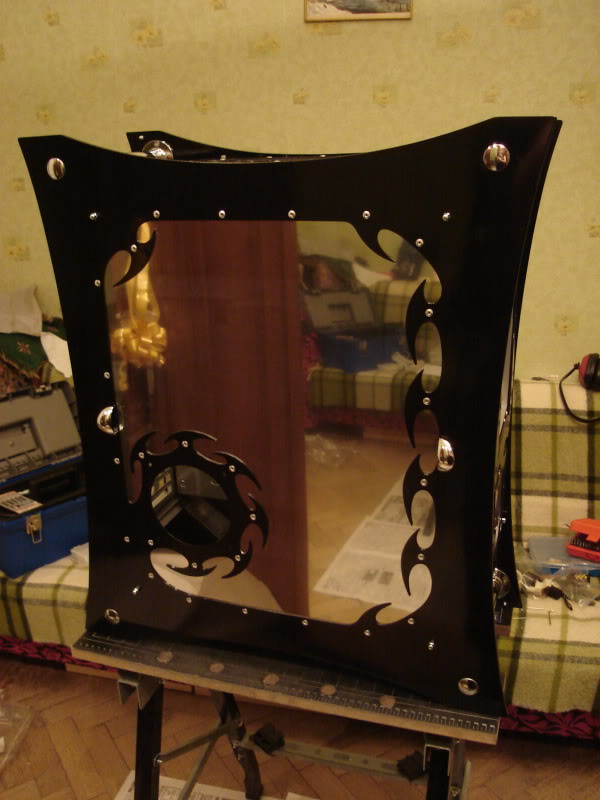

Фото боковин с наружной части:

Вид с внутренней(видны шайбы):

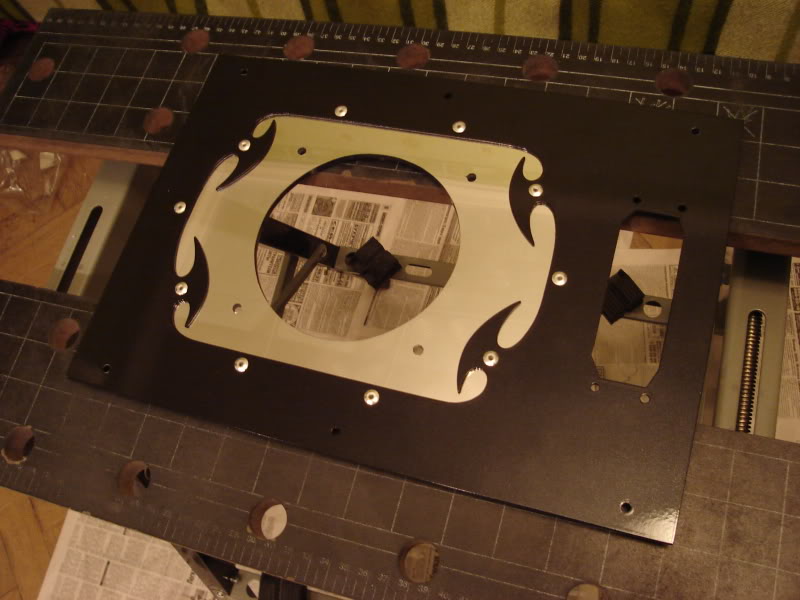

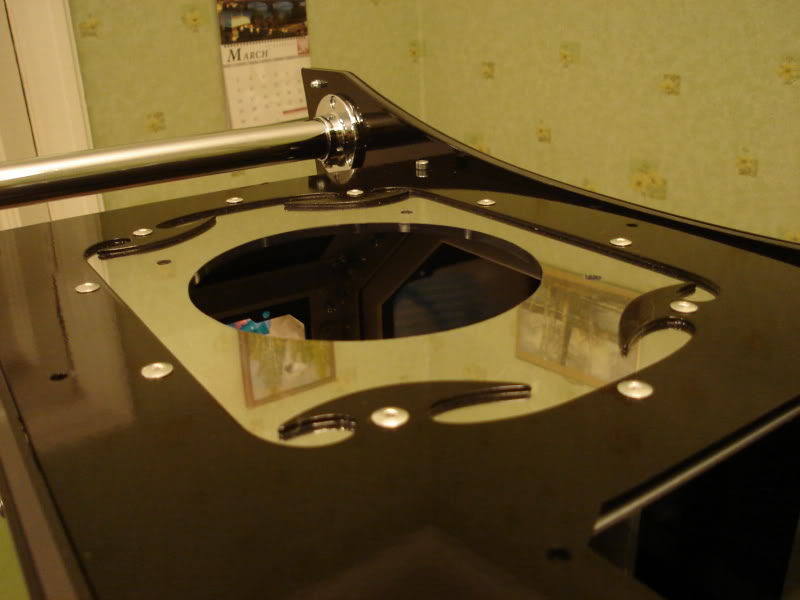

Верхнее окошко:


И примерка на корпусе.
Вся подсветка отключена:

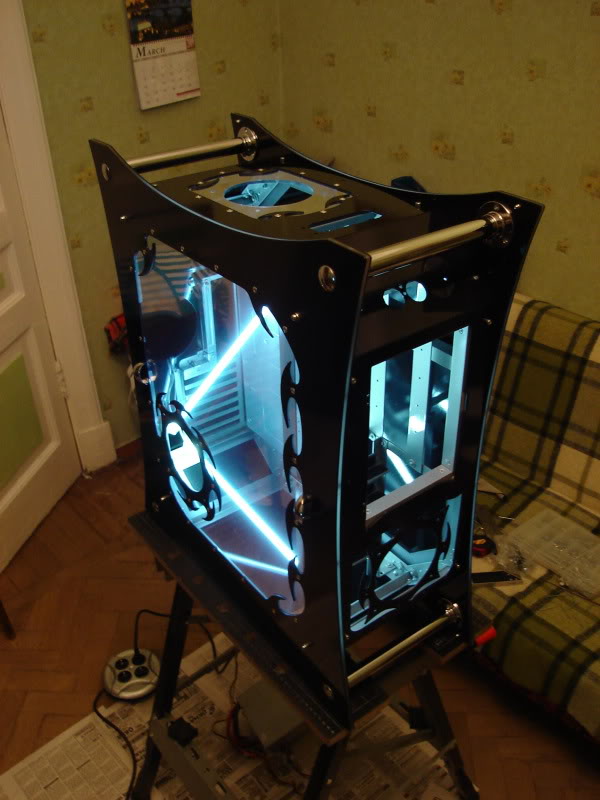

В полутьме. Подсветка включена:

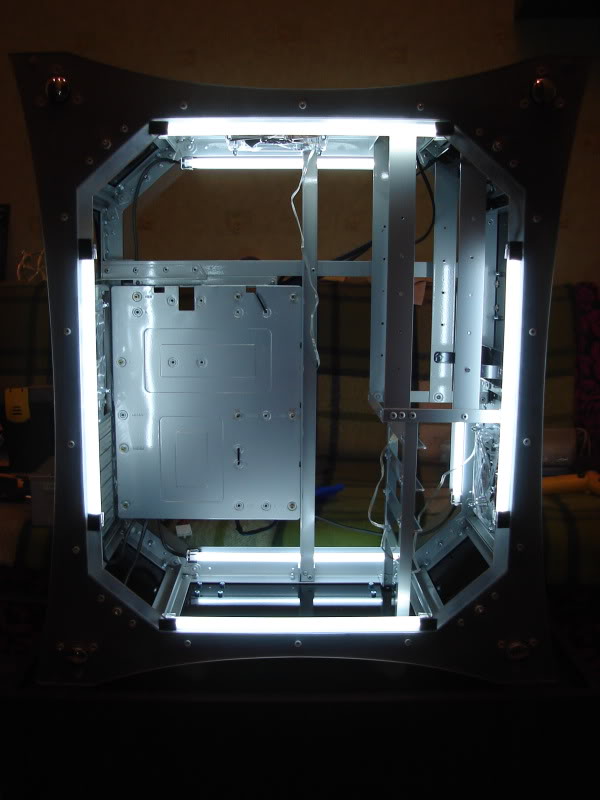

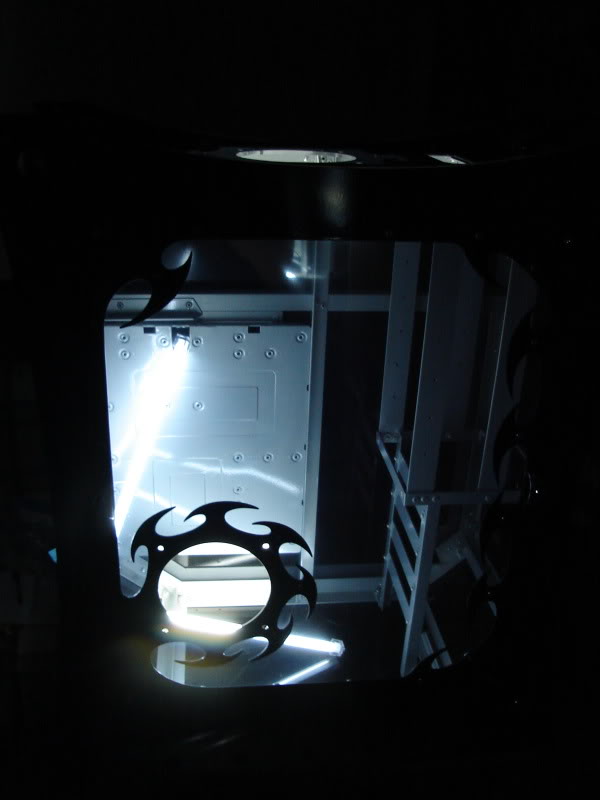

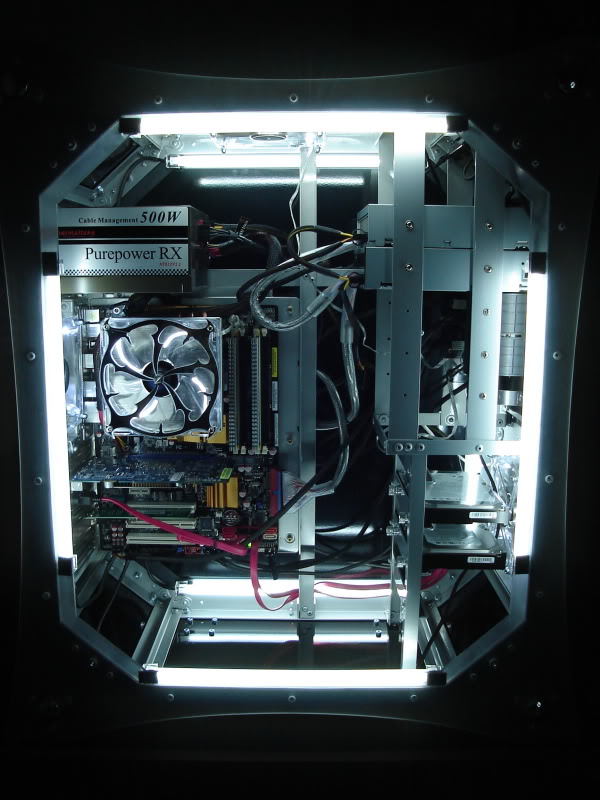

В темноте с подсветкой:



В темноте окно иммет чуть сероватый цвет, но остаётся полностью прозрачным, а днём чуть отражает. А без света — зеркало.
Желаемый эффект достигнут

В дальнейшем продолжении — подсветка накладок.Из-за некоторой сторонней занятости, в том числе универа, продолжение немного затянулось.

Итак, что было сделано:

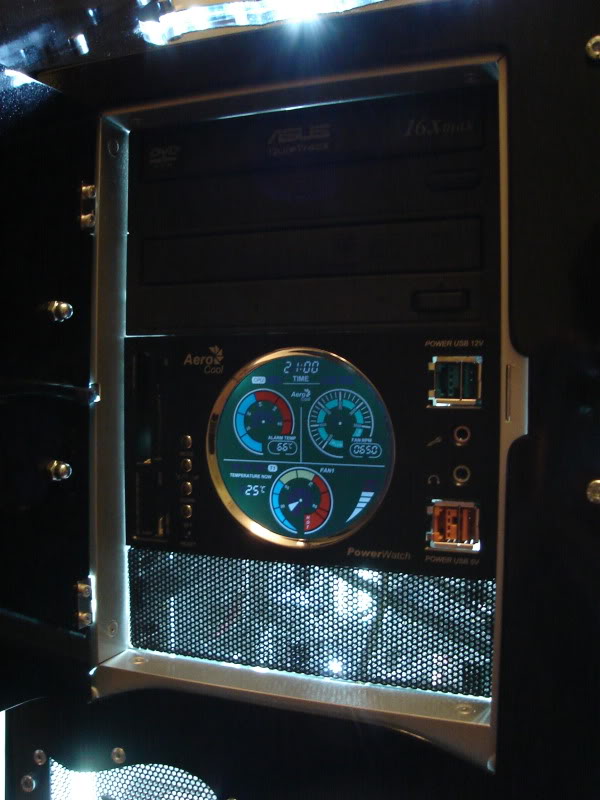

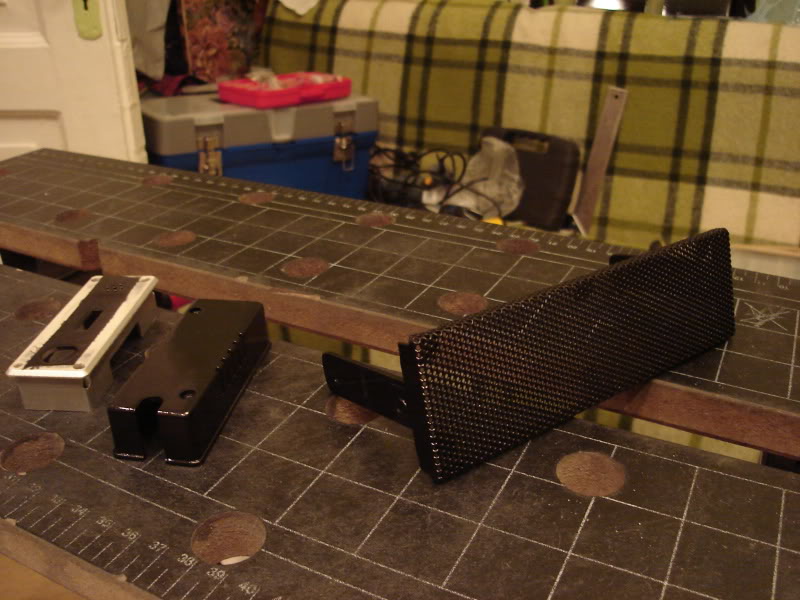

1) Разрешился вопрос по поводу 5 дюймовой панели. Моддер xen9n отдал две панели, которые были из сетки, что вписалось отлично.
Их немного модернизировал под корпус и покрасил в чёрный металлик, в том числе и блок звуковой активации неонок в этот же цвет.
По качеству вышло отлично, но больше поразило другое — краска с лаком высохла за 1,5 часа ( ). Краска фирмы CAR-REP.
Фото:

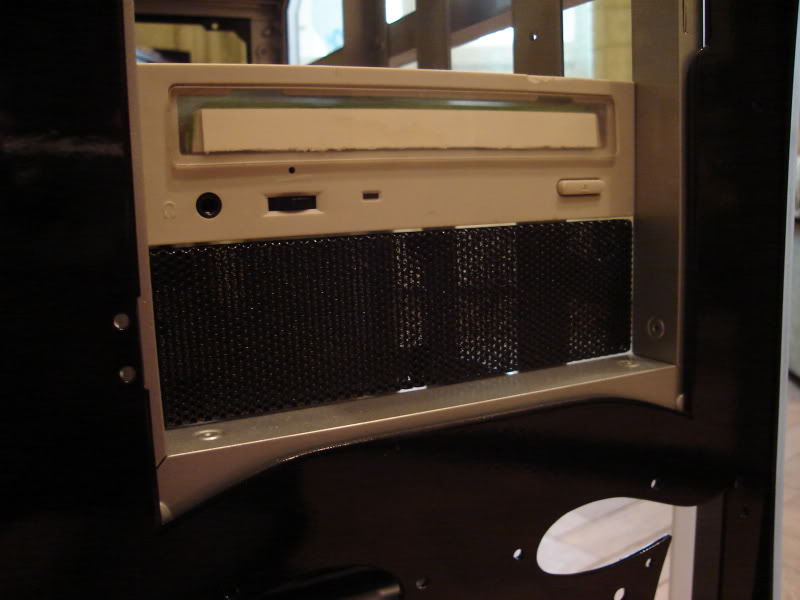

Ну и в корпусе со сломанным приводом


2) Вся подсветка — прокладка проводов в накладках заняла около двух дней.
Сделал каналы в накладках:

Спаял по несколько диодов последовательно (чтоб меньше проводов было), на середине цепи поставил клеммы (чтобы можно было спокойно снять нужную подсветку от определенной накладки), ну и питание к молексу. Также впайл в цепь кнопку на вкл./откл. подсветки накладок (будет вынесена на верхнюю накладку). Провода будут невидны глазу, т.к. пройдут по каркасу и растяжке(форма у неё П-образная), а подключаться к молексу будут за посадочным местом материнки.

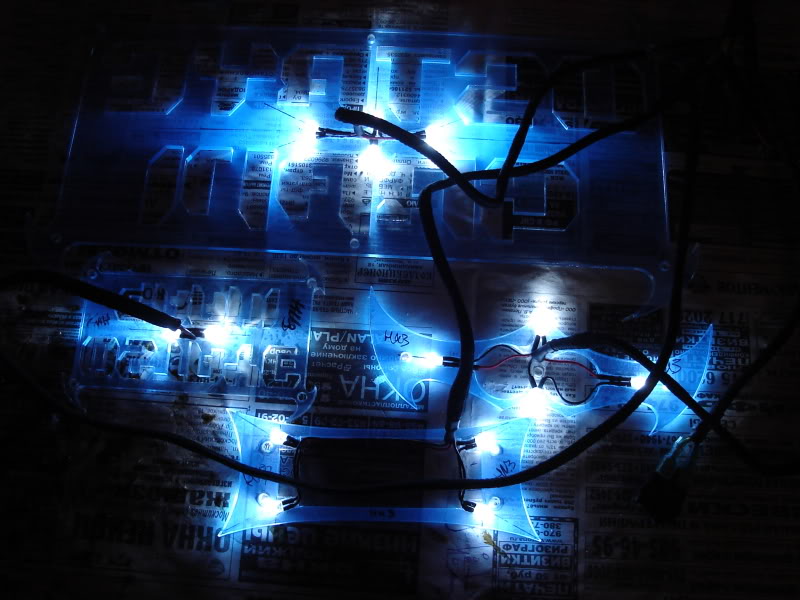

В процессе не без косяков обошлось, но вышло отлично. Фото:


Ну и вид двух клемм(самая маленькая, что нашёл в авто магазине):

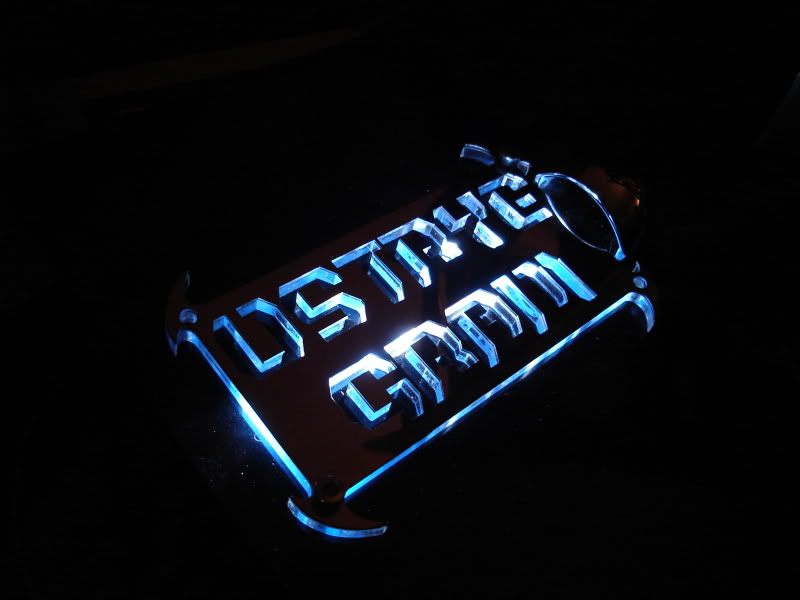

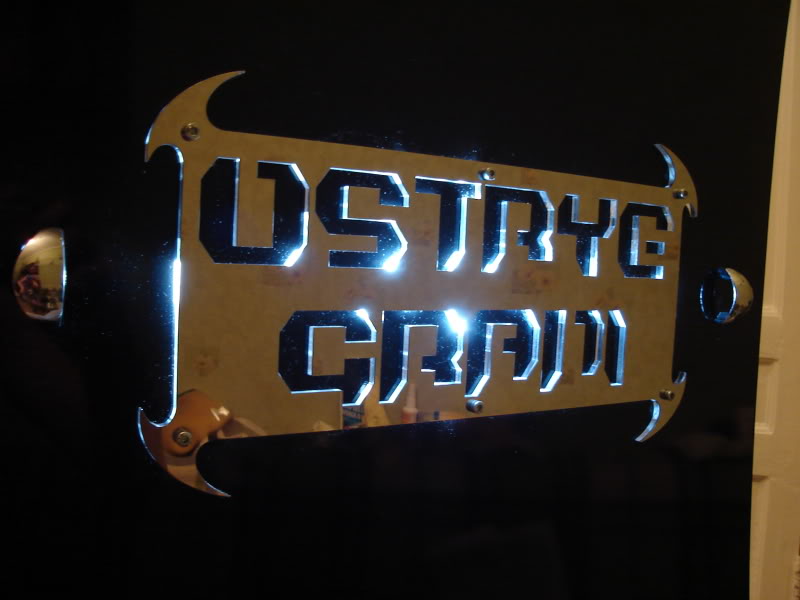

Ну и как смотреться будет в конечном виде в темноте (накладка, на крышке которая будет):


3) Окончательно разместил крышку на передней панели. На заклёпках. Радует что зазор между панелью и крышкой вышел минимальный и одинаковый:


Теперь дело за полировкой накладок и их окончательным размещением.[/b]Продолжение.
Отполировал панели. Полировал пастой ГОИ №2. Сначала насадкой на дрели, а потом тканевой с дремелем.

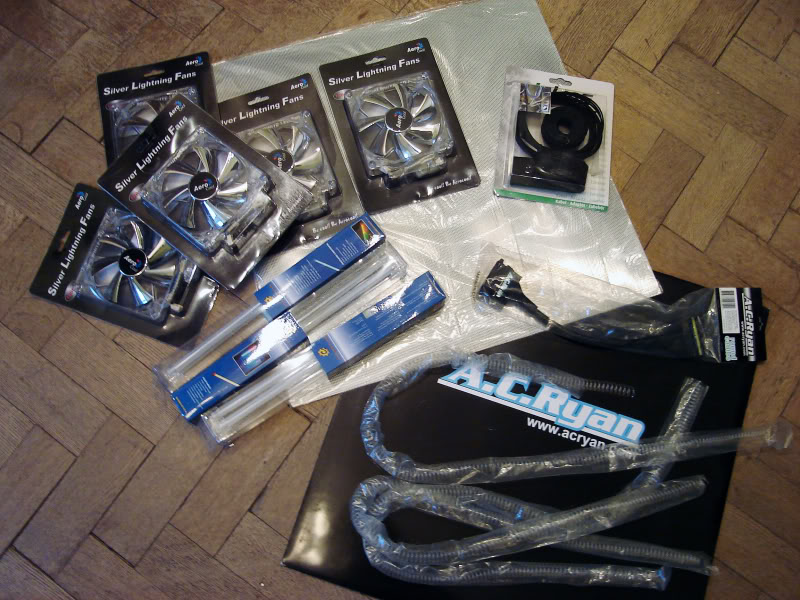

Наконец-то получил долгожданную посылку из немецкого моддинг-магазина. Поразило как была упакована посылка — всё очень плотно, с поролоном и пакетами с воздухом (!!!). Вентиляторы оказались полностью бесшумные.

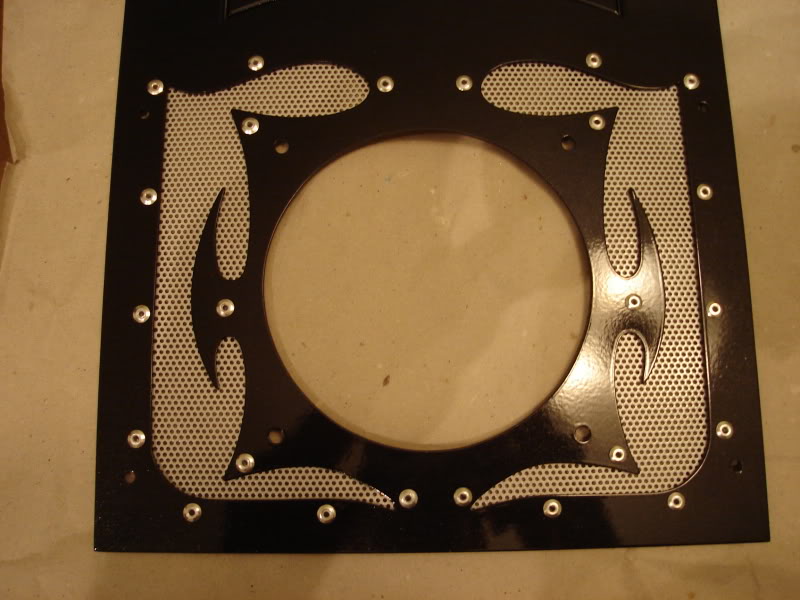

Сразу же вырезал сетку на переднюю панель. Так как сетка была покрашена только в серебряный цвет, покрыл её для защиты лаком. И в конце закрепил на заклёпках:


Окончательно прикрепил накладки и кнопки.

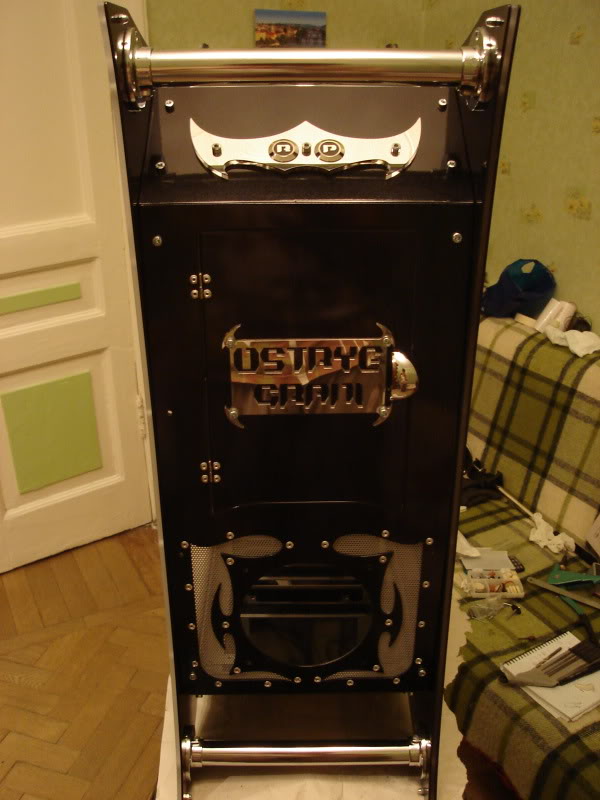

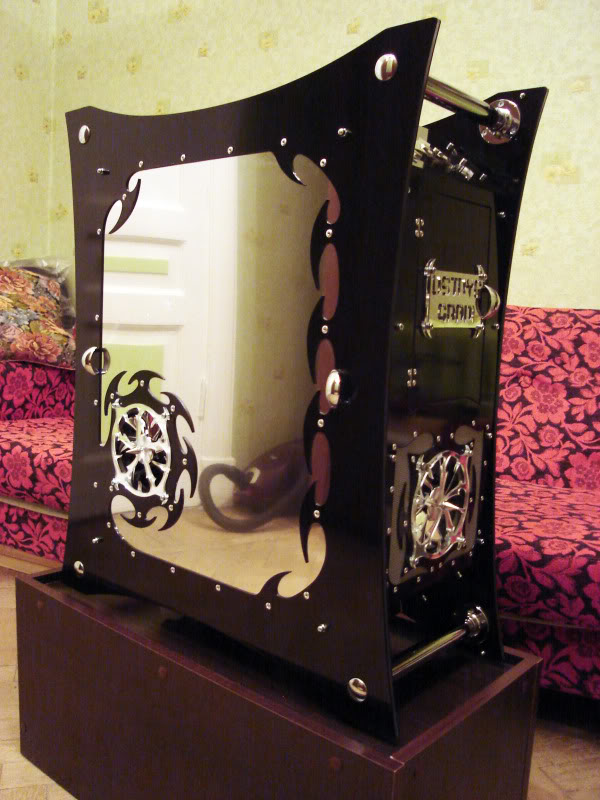

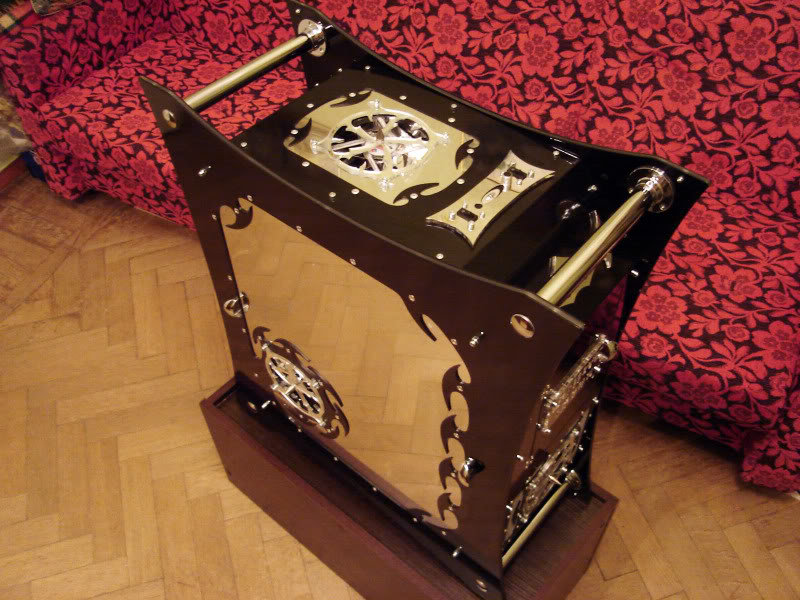

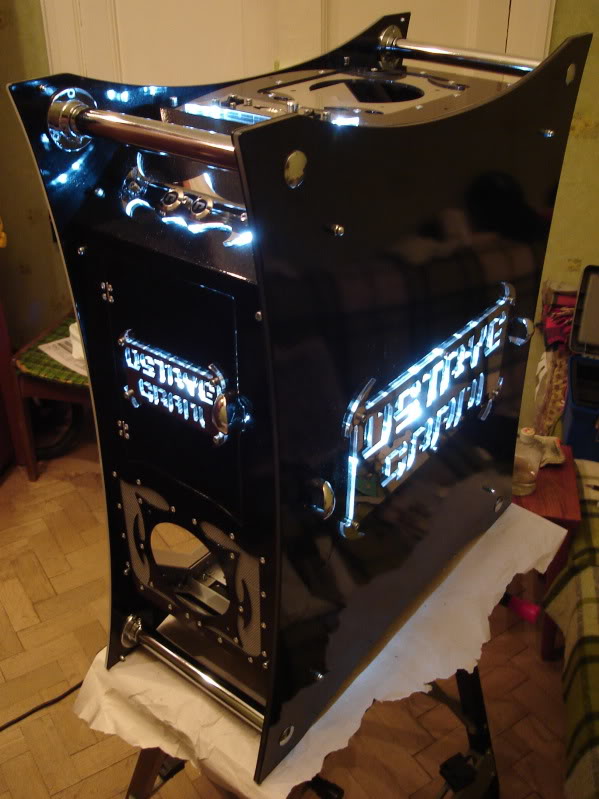

Общий вид с откл. подсветкой:

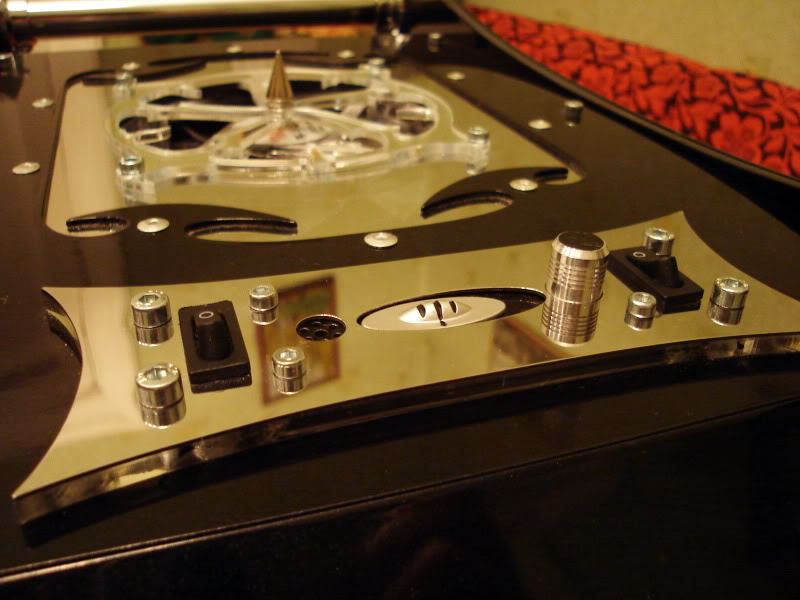

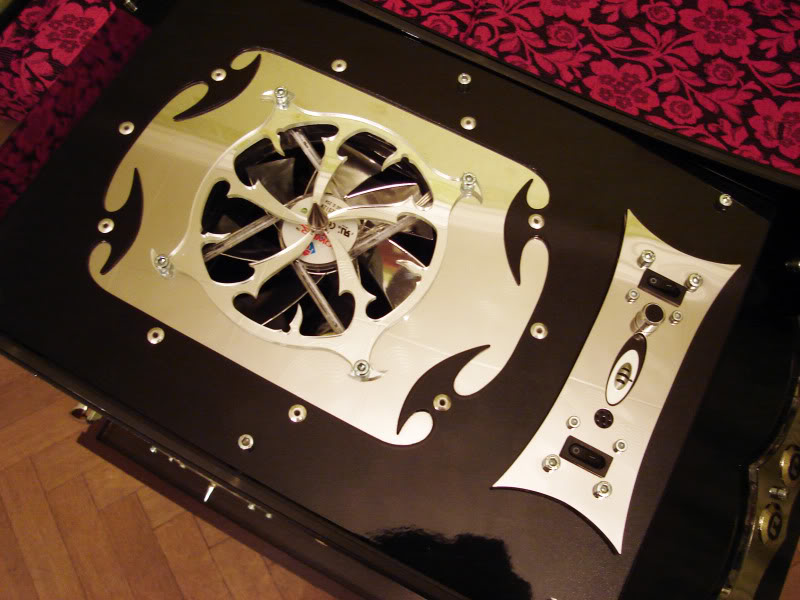

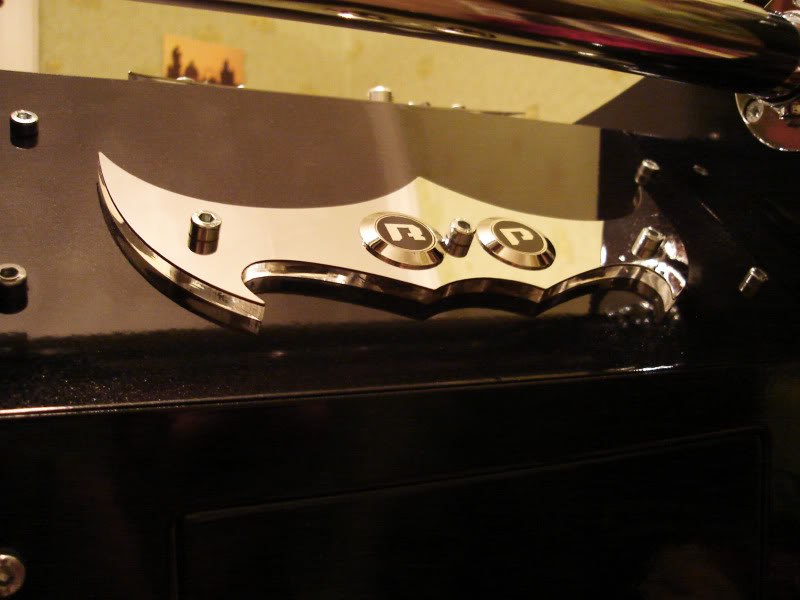

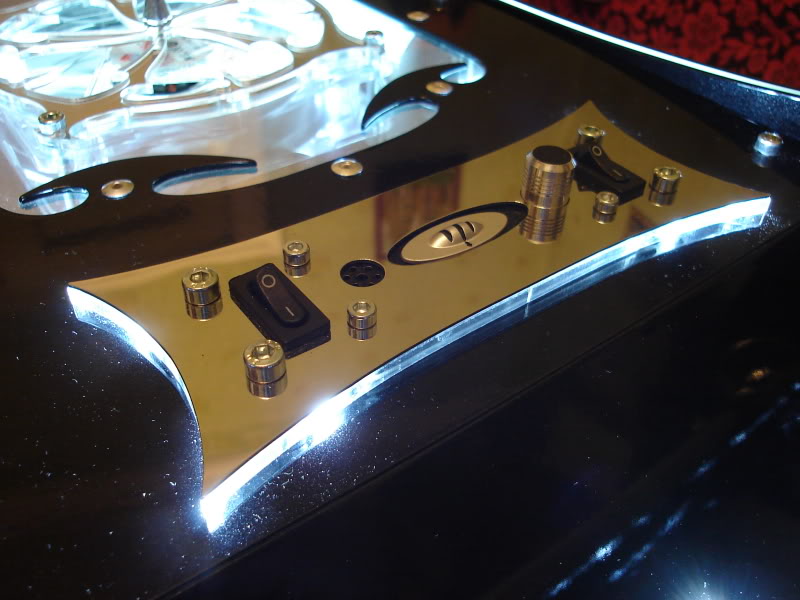

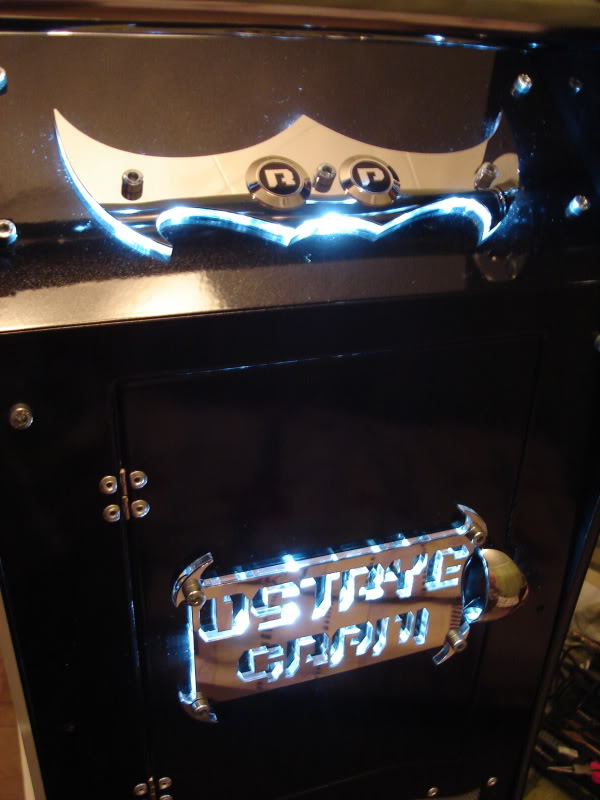

На верхней накладке — кнопки вкл./выкл. компа:


Верхняя накладка (отв. за подсветку). По центру — блок звуковой активации неонок, слева — кнопка вкл./выкл. 4-ёх неонок, а справа кнопка вкл./выкл. подсветки всех накладок:

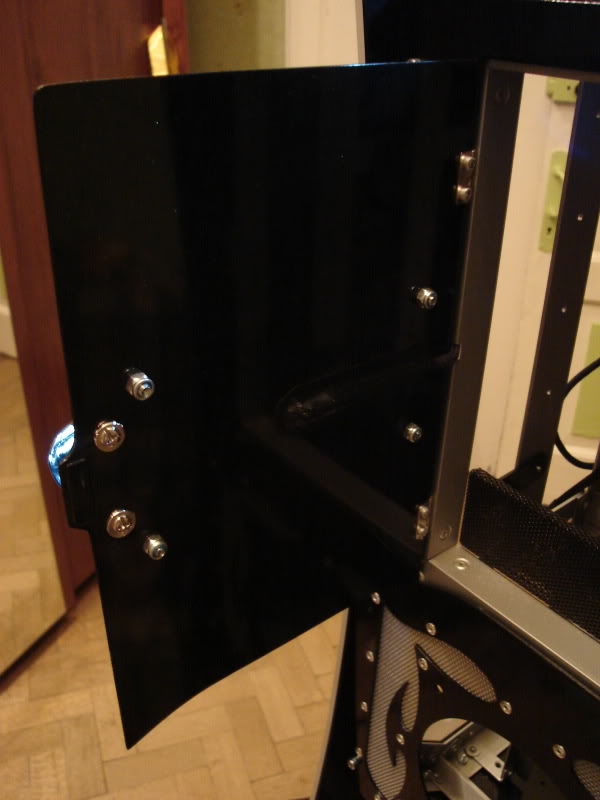

Вид дверцы изнутри (на провод наклеена чёрная самоклейка, чтобы не болтался соплёй):


Вид в полутьме:

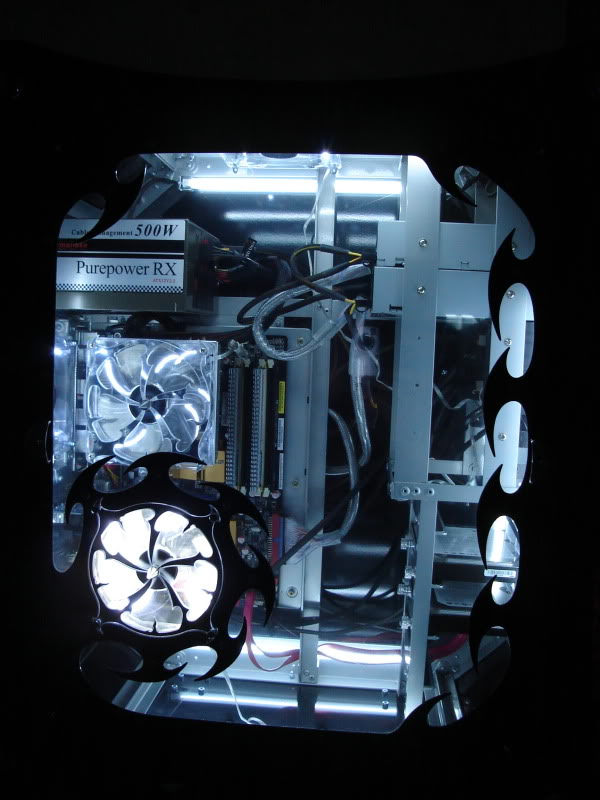

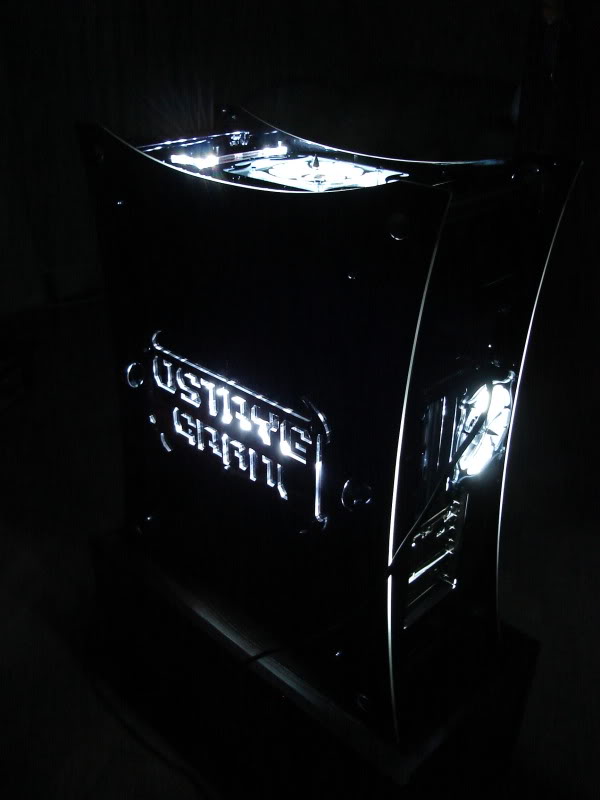

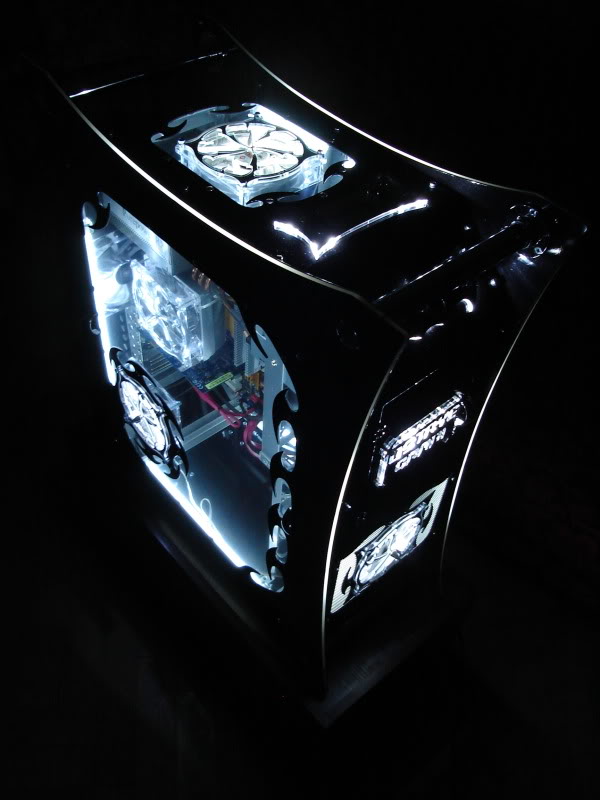

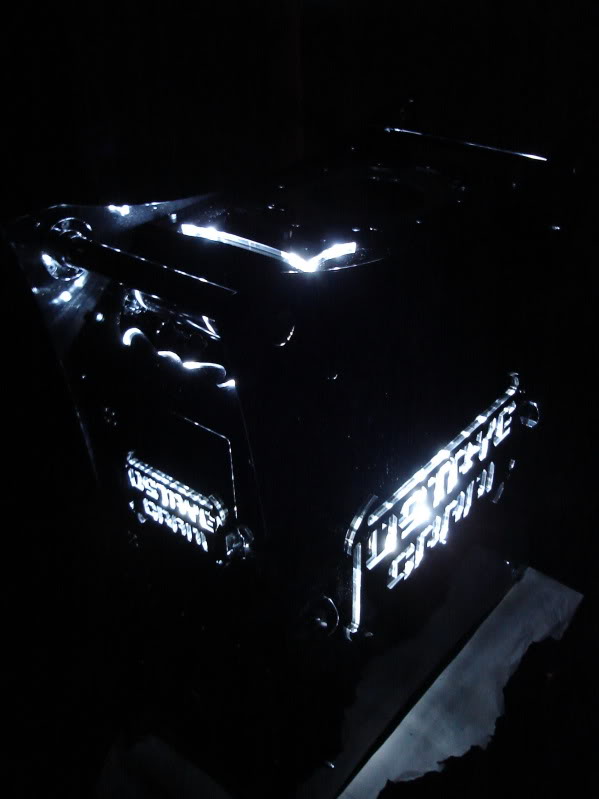

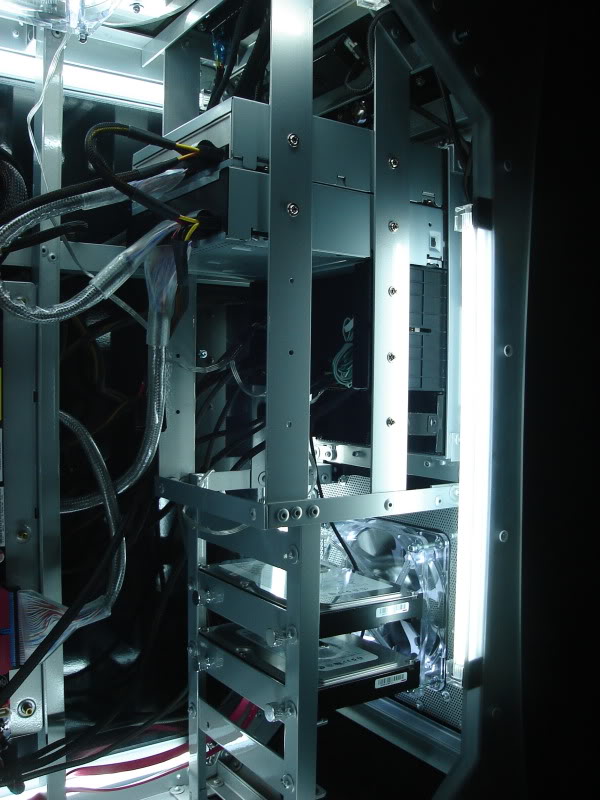

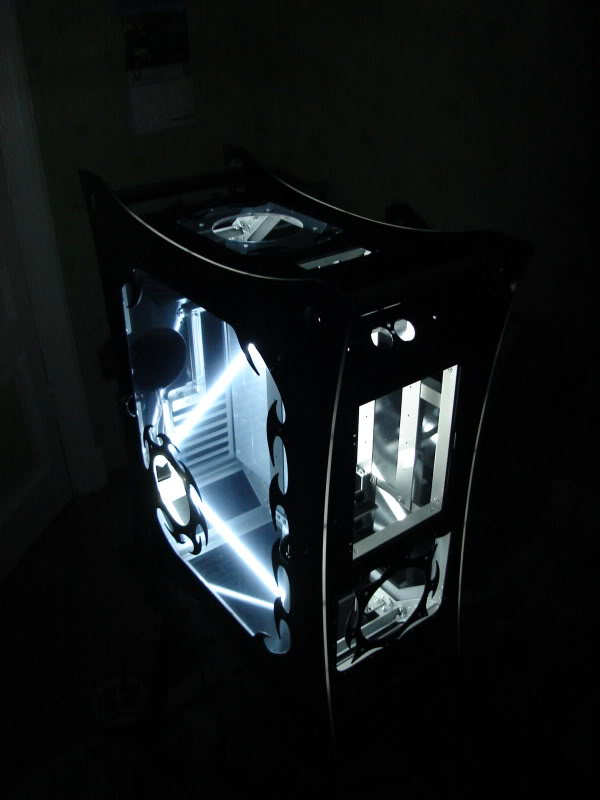

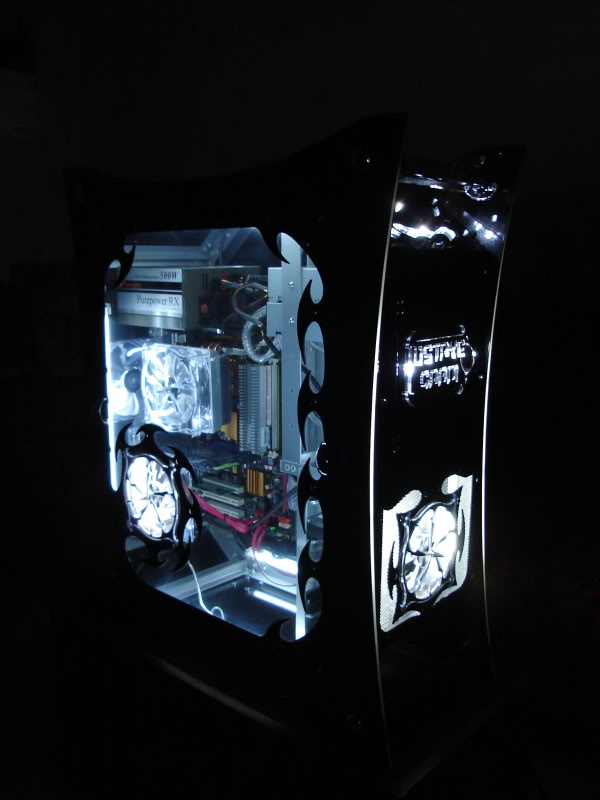

Вид с полной темноте:


Теперь надо покрасить инверторы неонок в чёрный металик (изначально у них ужасный цвет — голубой), и поместить в оплётку все провода. А также сделать эскизы грилей на все вентили. На передней панели будет 3D гриль, а остальные 2D.Небольшой апдейт.

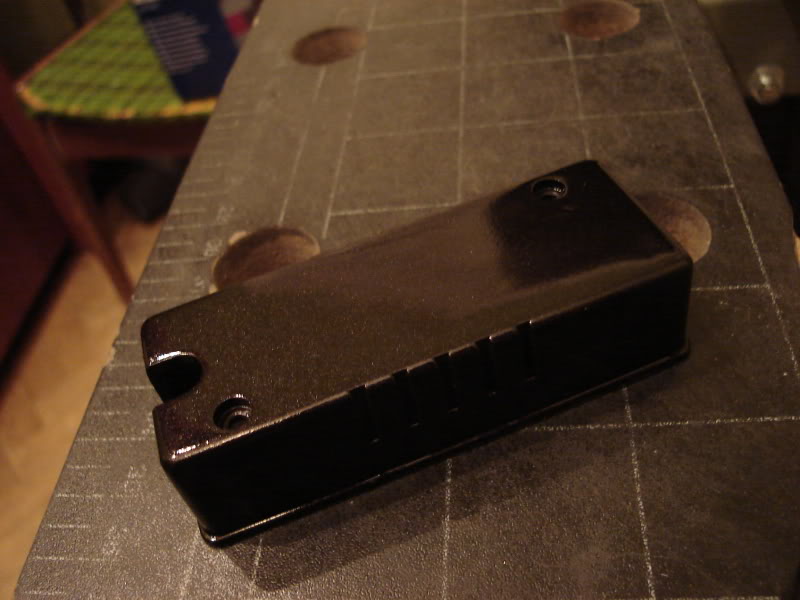

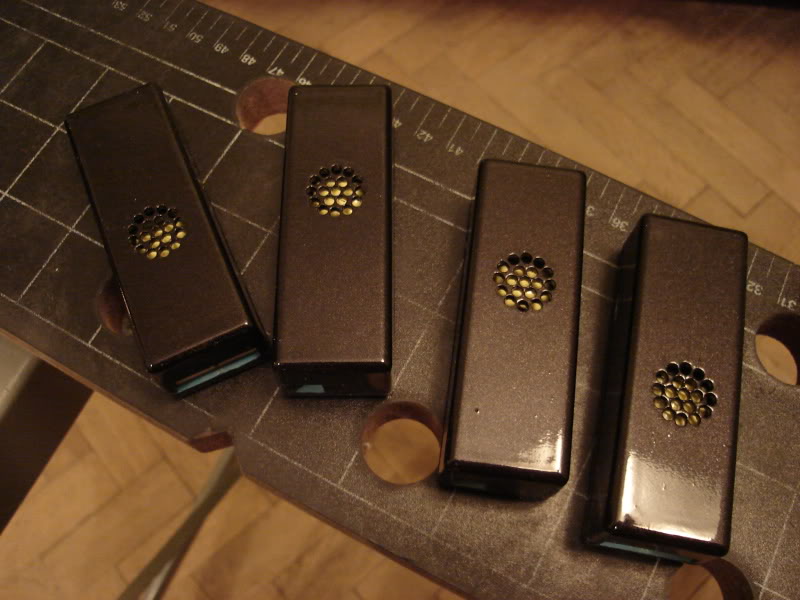

Расверлил вентиляционные отверстия на инверторах и покрасил их в чёрный металлик:


Подрезал винтики, чтобы лучше влезали по углам, для крепления винчестера:

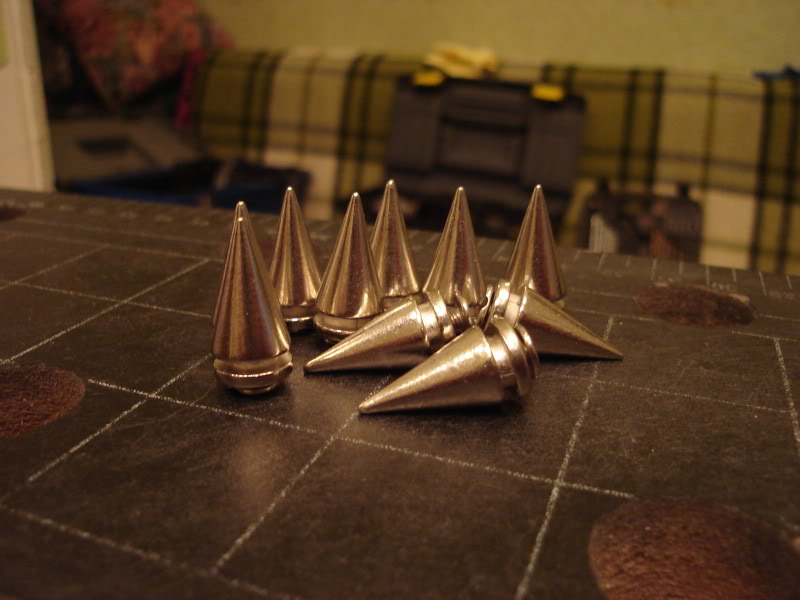

Купил в рок-магазине шипы (будут располагаться по центру гриля):

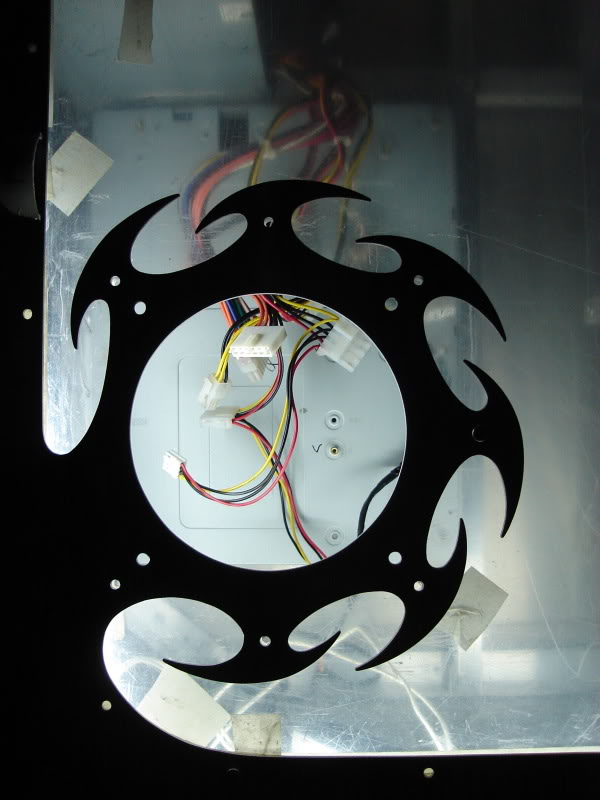

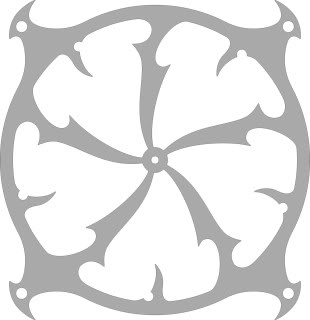

Ну и собсна сам эскиз гриля. Отдал уже на лазерную резку, в понедельник получу. Будет из 3мм зеркального плекса.
Фото:


ПС: А также в моём полку прибыло. Приобрёл консоль, теперь вечера будут веселее
Получил грили с резки. В процессе крепления оказалось, что винты надо покупать большей длинны.

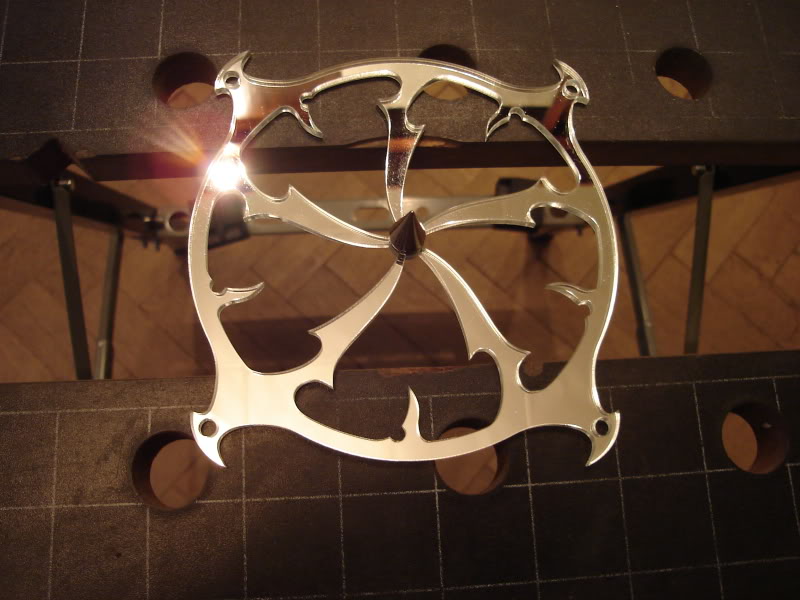

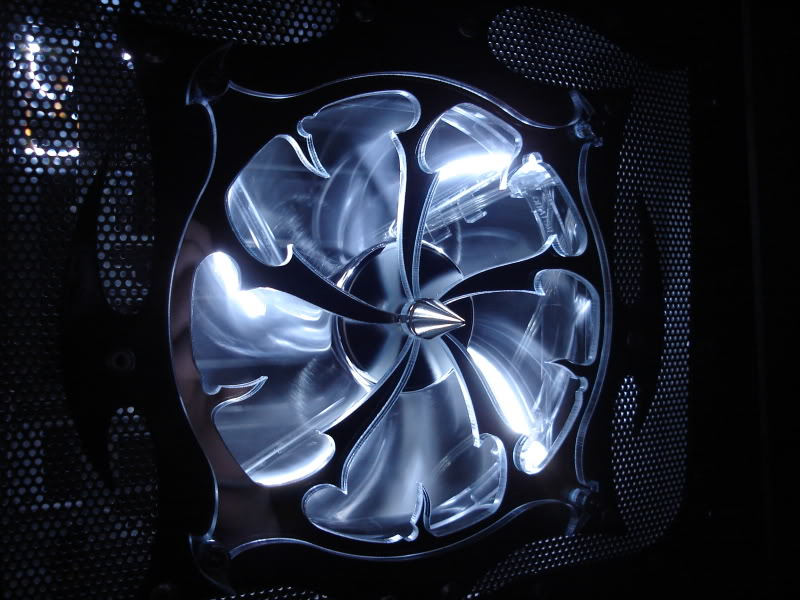

Ну вот собственно фото. Шипы вписались в стиль гриля отлично. Один из грилей:

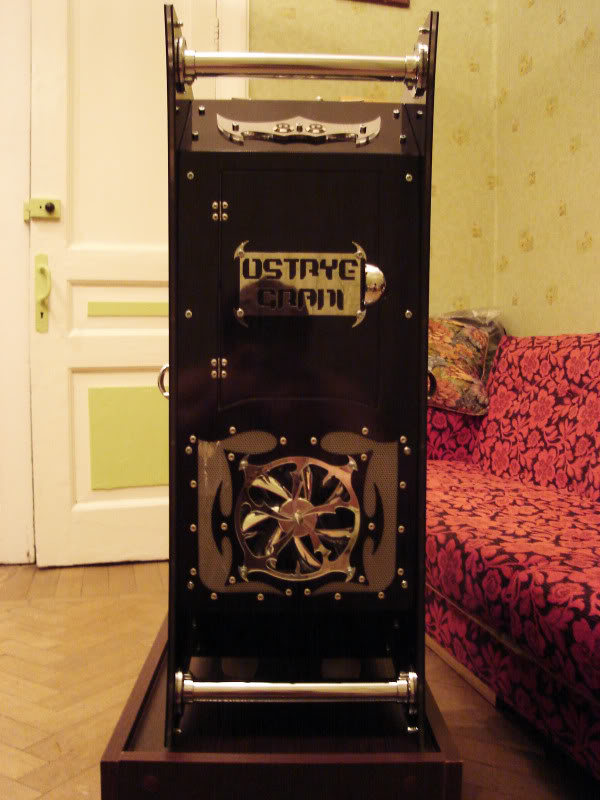

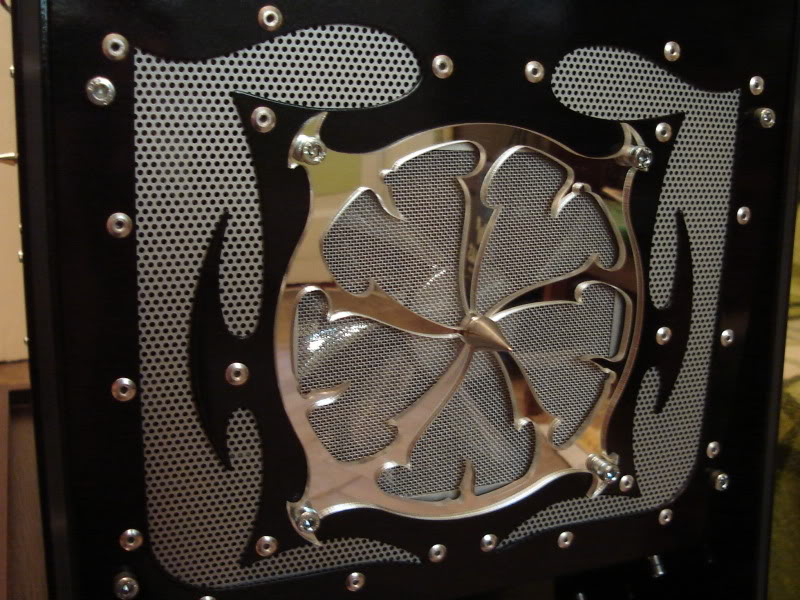

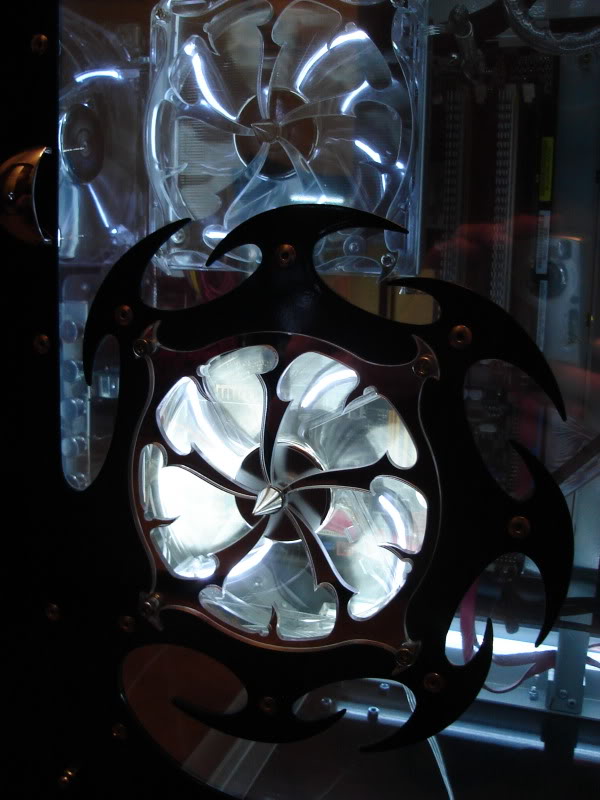

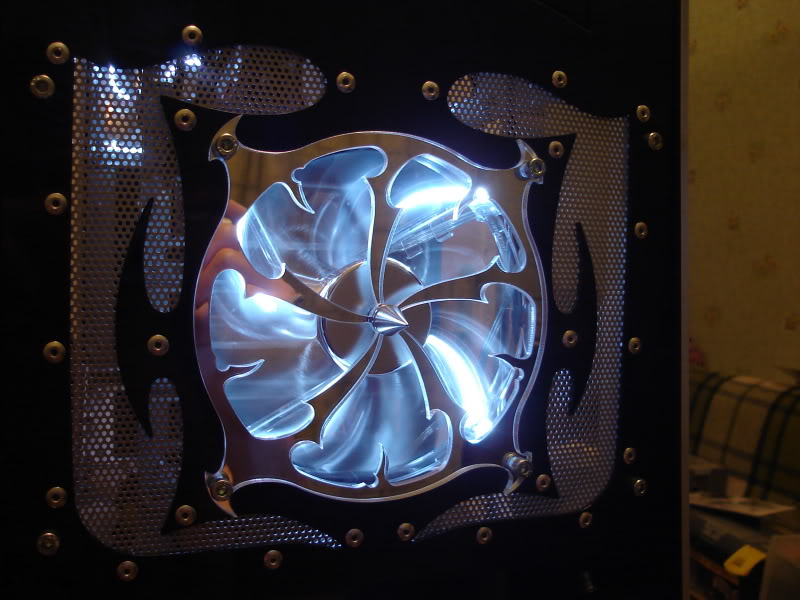

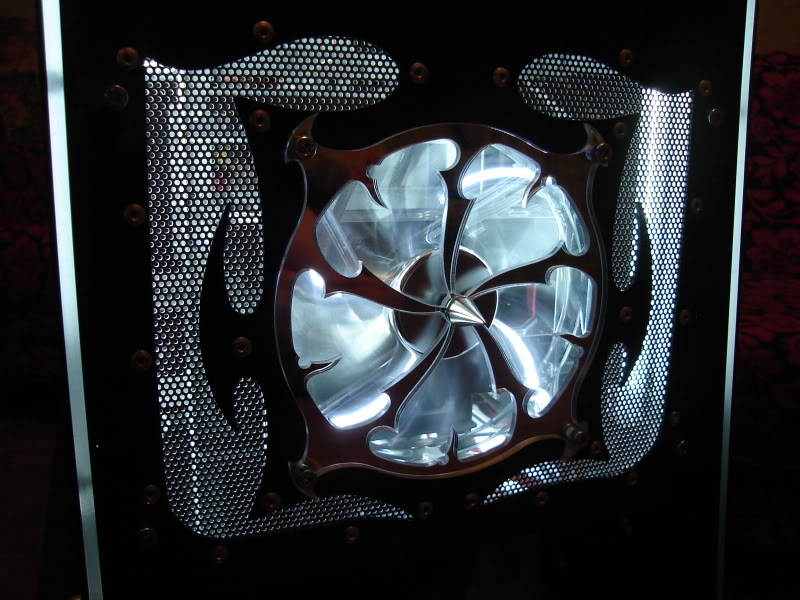

Вид гриля на свету и в темноте (на примере передней панели):

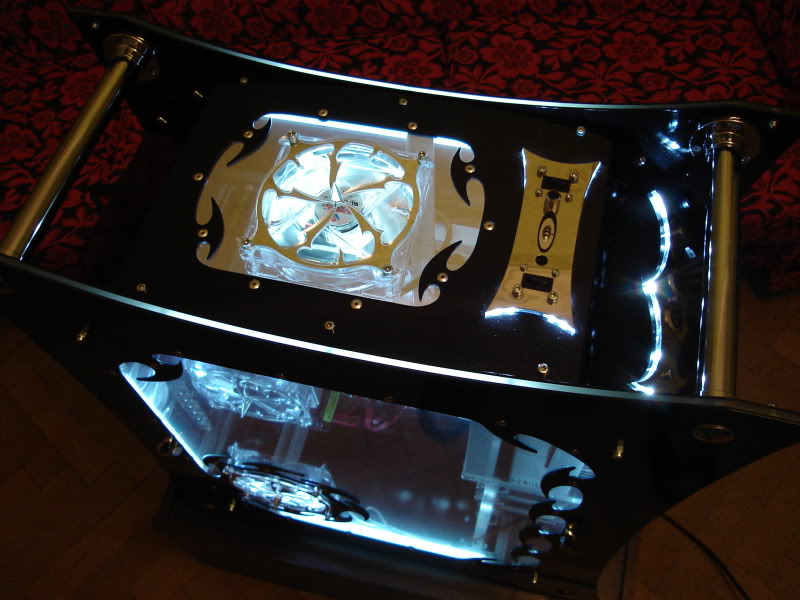

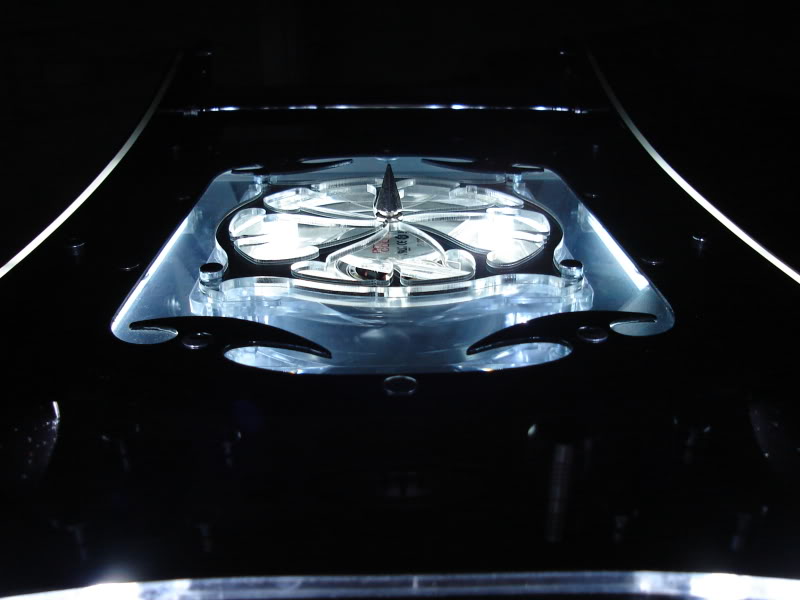

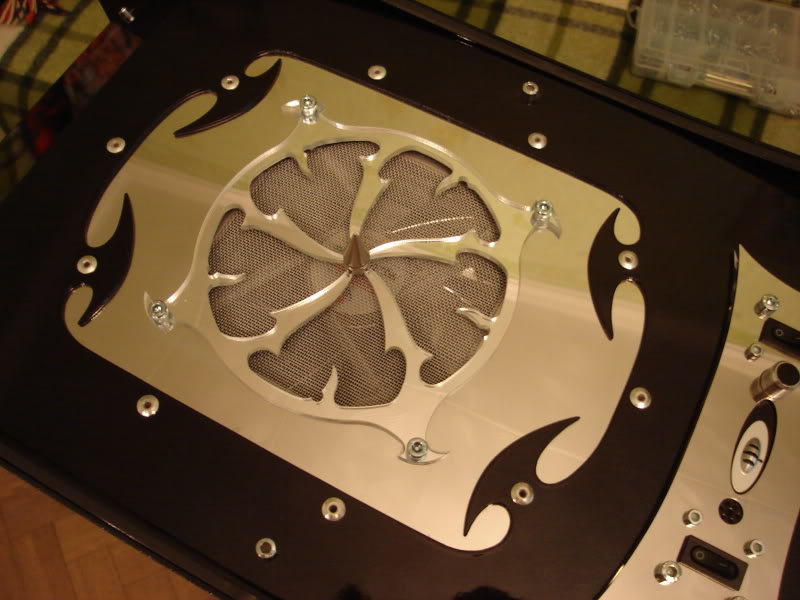

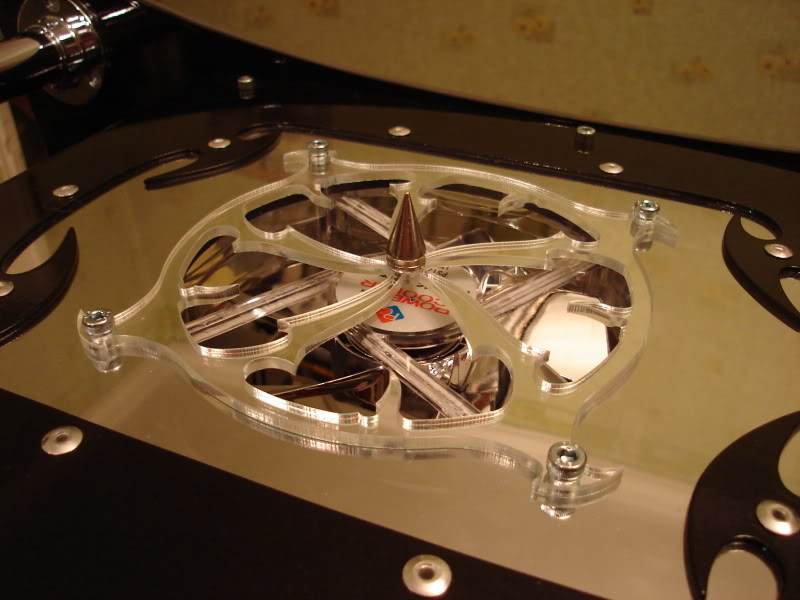

Вид на верхней панели:


Установлены они стандратно: на передней панели и боковой — на вдув, на задней и верхней — на выдув.

Теперь дело за оплёткой проводов БП, неонок, панели и их аккуратной разводкой.Опять на связи
Это обновление будет предпоследним, следующее — завершение кастома и сборка комплектующих.

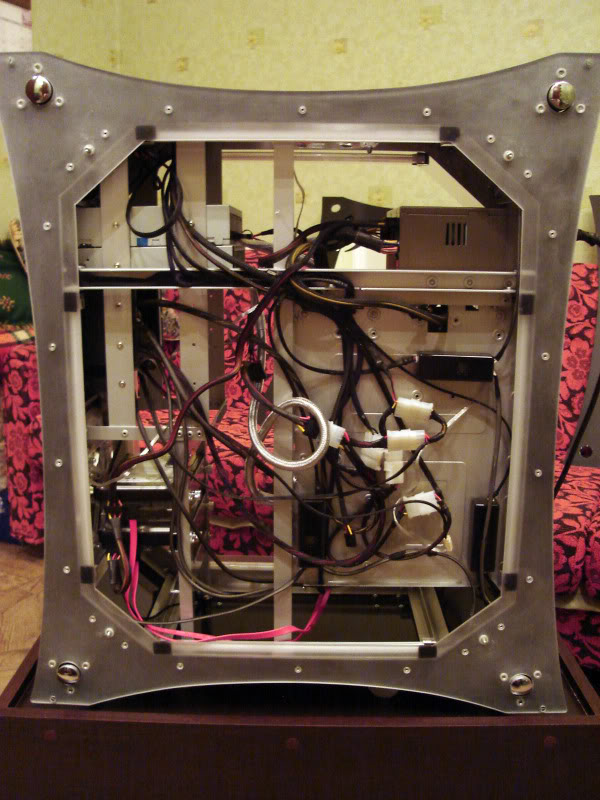

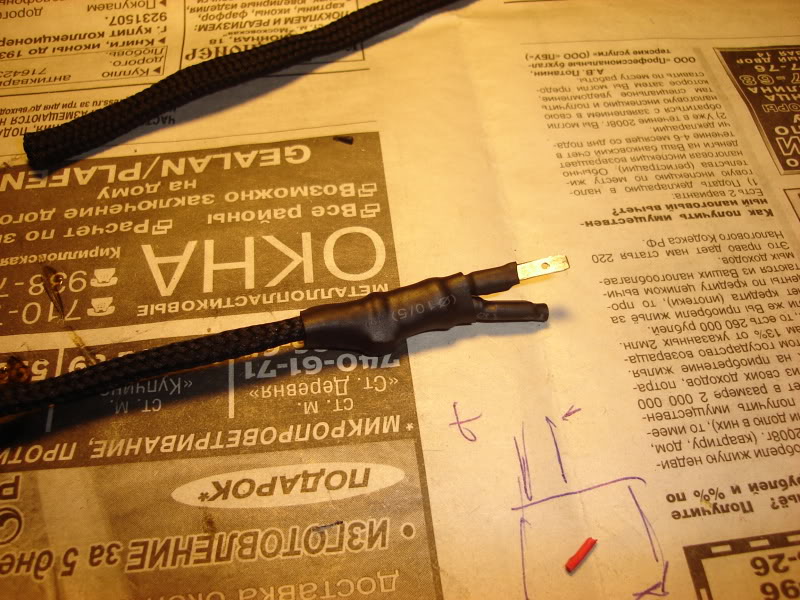

А пока развел все провода подсветки и полностью их поместил в оплётку. С проводом одной из неонок вышел косяк — длинна оказалась короткой, и я решил удлинить его, забыв, что при удлинении провода неонки — сразу садится её яркость и она начинает гореть тускло-тускло. Решил проблему возвратив всё обратно как было. Удлинил просто провод, который подходит к инвертору от источника питания.

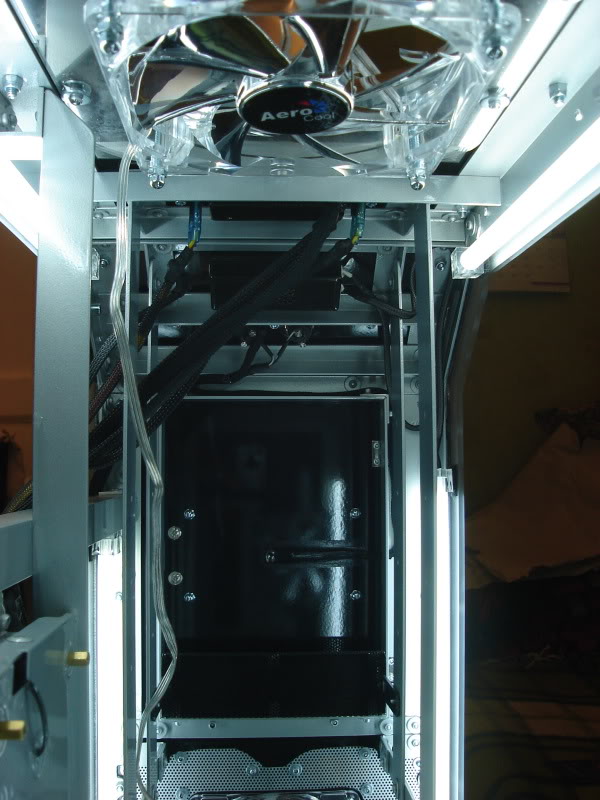

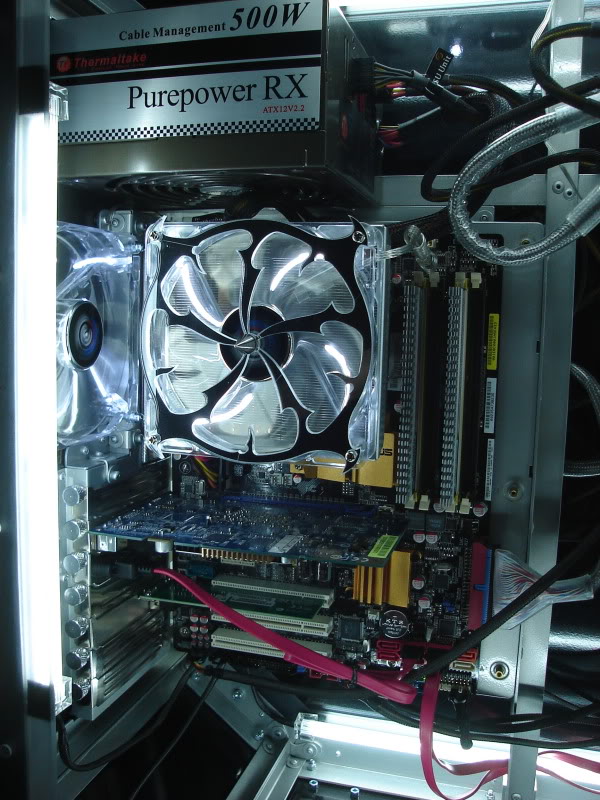

Также все провода аккуратно разместились в П-образной растяжке и позади панели посадочного места материнки. И самое главное скрыл из виду инверторы неонок, которые бы портили вид изнутри.

Вид спереди (проводов почти не видно):

Вид сзади (тут уже повеселей ):

Вид верха изнутри (виден четвёртый инвертор):


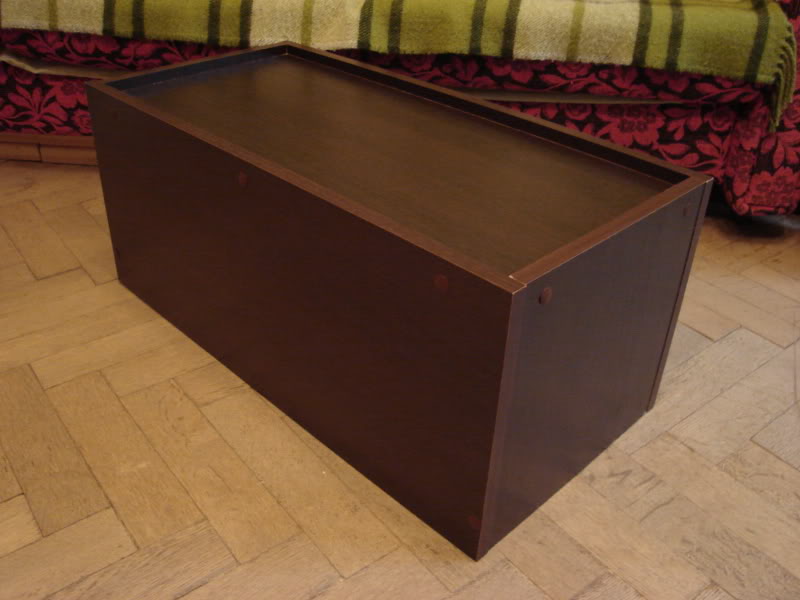

Из-за того что корпус будет стоять на полу, решил сделать подставку. (на полу палас, он он то известный пыле сборник). Подставку сделал из листов ДСП такого же цвета как и цвет компьютерного стола.
Фото:

Ну и вид с самим кастомом:
Опять на связи.
Из-за того, что занимался ремонтом на квартире, проект смог закончить только сейчас. Правда помимо это, был сделан ещё апгрейд самого компа, а также куплен внешний винч на террабайт. Так что теперь по настоящему новый комп. Ну и наконец-то приобщился к Windows 7.

Финальные фото законченного кастома:
1) Без подсветки:









2) В темноте:










3)Вид изнутри:


видно какое кол-во проводов изнутри.

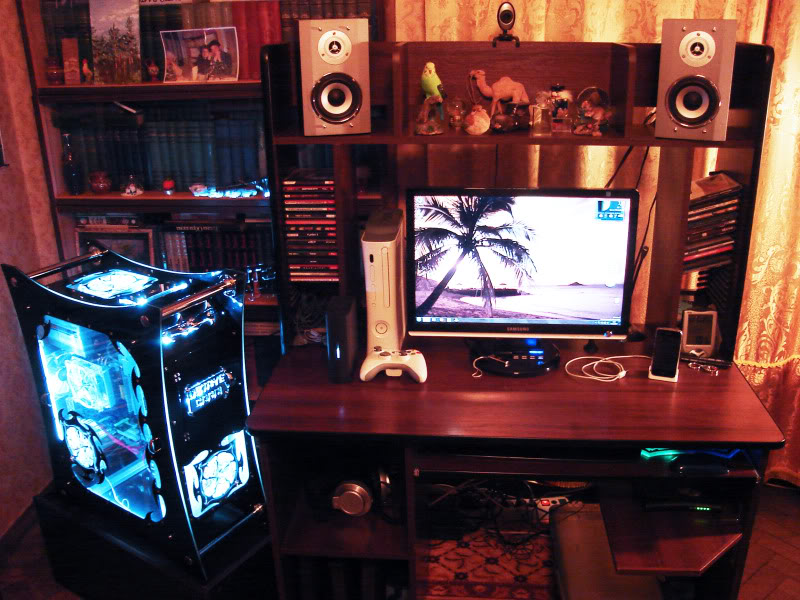

Ну и фото на постоянном месте:


Спасибо всем кто следил за рождением этого кастом корпуса

PS: Фото в хорошем качестве, на белом фоне будут позжеТак как корпус используется каждый день, обнаружилась проблема — пыль.
В результате решил поставить фильтры на все кулеры.
Но так как фильтры нашёл только красные, пришлось их красить.
Отшлифовал:

Покрасил:

Ну и вот как выглядит на корпусе:


И в темноте:

1 2 3 4 5 6 7 8 9 10 Голосовать

Личная моддинг коллекция
