Not a Book!

Author:Siorinex

Зараундил шнуры от БП…
"Найдите 10 отличий" ;)
По первоначальной идее БП этот планировался мной как небольшой внешний — что-б на работе батарею не гонять и т.д.


Для сравнения этот и стандартный ATX БП (AT у меня уже давно выкинут, но габариты те-же...)

У них… Видимо в корпус какого-нить прибора, т.к. имеются дырки для крепёжных винтов, плюс теплоотвод идёт на кожух и он греется, собака! Наверно по-нормальному — с корпуса БП на коржух прибора должно было отводиться… Дошли руки, ноги и голова до очередного этапа…
Будете смеяться, но я до сегодняшнего дня БП так и не запускал: времени небыло и источника на 12 вольт…

Вобщем вчера был "набег" на Чип-и-Дип. Развлечение ставило целью два пункта:
1) Найти БП, который способен выдать мои 12 вольт.
2) Найти акк, с которого это всё можно запитать в автономке…

Итак, отчёт…
Честно говоря — кой чёрт меня в Чип-и-Дип дёрнул?! Нашёл-же хорошие БП на Царицинском радиорынке — на тот момент денег только небыло…
Теория…
БП должен выдавать 12 вольт (точнее от 6 до 12 Вольт может быть на входе 12-и вольтового) и с учётом всего прочего — нужно около 100 Ватт, хотя рассчётное — около 60-70 ватт на все железки (12-и вольтовый БП тянет нагрузку до 200 ватт в теории).
Ватты — это Вольты на Амперы.
Смотрим — нужно на 12 вольт и как минимум 70/12=5 А…
Думаете так всё просто?
На Царицыне я нашёл вполне ничего блочёк ноутбучный…
ЧиД… Гхммм… Лежит в целофане коробочка — "БП-вилка"… Коробочка довольно крупная… 12 вольт, 6 А… Беру в руки — такое впечатление, что кроме самой коробки внутри ни… нету! Нафиг!
Вобщем в итоге долгих поисков по полкам был найден БП "12 Вольт, 12.5 А"… В картонной запечатанной коробке… За 1420 рублей… Уууу… Гадство, но с остальными вообще неясность полная!

Взял, оплатил… Приехал домой и распечатал коробку… Почему там не глянул? А они в 17-30 резко закрываться собрались…

Внутри оказалась вот такая фиговина…

Металлическая коробка (внутри которой что-то звякает, но не видно что, хоть она и вся в дырочку) с клеммниками сбоку… Заранее представляю сердечный приступ у спецов по технике безопасности: надо будет сообразить насчёт защитной крышки над проводами…
Размеры — около 10x20x3 см.

Итак, к этому "чуду природы" прикрутил кусок кабеля питания, пару проводов от откусанных разъёмов БП…

Теперь настала очередь БП 12 В -> ATX
Это довольно весёлая конструкция, которая изначально проектировалась для автомобильных компов…
В связи с этим имеет ТОЛЬКО разъёмы питания на мать и пару молексов — больше и не надо!

2 провода в него от "железной электро-жути", 2 провода на кнопку с фиксацией (тут два варианта — или такая кнопка, или на ключ зажигания) и два провода на материнку, вместо кнопки "питание"…
Разъёмы вставлены, БП воткнут…
Помолимся и вжимаем кнопку!
Ти-ши-на!
Что-то сгорело? — спросите вы.
А фигу! О! Заработало!
Поясню, в чём фокус:
В машине важно две вещи: чтоб комп не посадил акк штатный пока машине с выключенным двигателем и генератором с одной стороны, и с другой — чтоб он не вырубился сразу после того, как повернули замок зажигания…
Первое — т.к. не у всех машина сразу заведётся, второе — если заглохнет на перекрёстке, то чтоб навигация и т.д. не выключились пока обратно заводишь!
В итоге комп стартует секунд через 5 после зажигания и вырубается через 15 после того, как ключ обратно повернули — "Вдруг это просто авто "ресетят" после "повисания"?"…
Итого — работает, тянет в т.ч. и ЖК-шничек…


Общий вид. Оплётку пока не забрал, т.к. молексов в PC-Design всё ещё не завезли… Ждёмс… Так, привалило щастье в виде распродажи в одном из магазинов — купил нормальный фотик всего за 2000 (4 мегапикселя и 3х оптический зум) рублей…

Обещанные нормальные фотки:


сумка, общий вид.



клава и монитор на фоне кармана. Хреновина на фоне монитора — это не мышь, а лампа светодиодная для подсветки клавы! Провода до монитора (в синей оплётке) готовлюсь заменить на одиночный многожильный — чтоб и питание по нему, и видео, и аудио на встроенный динамик…



мама и блок питания, питающийся от 12 вольт… Белая хреновина на шнурке справа — WiFi адаптер от Ровера… Мутное дно сумки — из-за не снятой пока плёнки защитной на плексе…

Сейчас самое сложное — как скомпоновать всё это так, чтоб и аккумуляторы в дальнейшем вошли, и место для бутылки минералки оставалось…
По-идее будет примерно так, как сейчас выглядит — выше мамы будут батареи + свободное место для проводов. Шнуры зараундю (как только будет чем) и по-большей части спрячу в складки…
Винт 100% будет висеть на верхней крышке…
CD-DVD — "опционально": нужны они раз в три года и можно поставить внешние или отключаемые… При 300 гигах винчестера — как-то не особо он нужен…
Вентиляция — в боковых стенках сделаю щели-воздухозаборники с размещением вентиляторов по аналогии с теми, которые для обдувки снизу винтов: горизонтально, с захватом воздуха сбоку… С учётом того, что как Эпиа, так и блок питания греются мало — остовная печка будет от винта...*Задумчивое*
Пытаюсь решить, куда всунуть в чемодане винт и, главное, как его там крепить?!



По-идее — есть место сзади за материнкой и БП (над ними — не поместится, боюсь...), но там провода, причём некоторые, типа видео — будут мешаться…
Крепление — видимо согнуть из оргстекла П-уголок с дырками для привинчивания уголка к дну и креплением для винта… Почему не приклеить? Наверно потому, что фиг-два до винтов тогда доберёшься! У меня депресняк…
На работу доставили комп для одного проекта…
— на заднем фоне — коробка от ДВД-диска…
Система… Ну что поставишь, то и будет…
Правда видео играет… Гхмм… НЕЧТО… Но вполне рабочая машинка…
800 мегагерц (в чемодане у меня 1000)
256 оперативки (гиг в чемодане)
Порты и т.д. и т.п. В качестве винта — или ноутбучный, или флеш-IDE, но они МЕЛКИЕ по объёму…
Вентилятор отсутствует — корпус в виде радиатора…
По размерам — не сравнить… В чемодан помимо него ещё много чего влезает…
Питание — 5 вольт…

Вобщем сижу и думаю: А не стоит-ли купить (9000 рублей без винта) и переделать мой чумоданчик? Благо летом грядёт коммандировка и нужен будет комп… А ноут… После суток таскания понимаешь, что ноут — таки роскошь, позволить которую без машины трудно!

С другой стороны — моя текущая конфигурация более быстрая…

Буду думать… Благо бабки появились… Сегодня черти понесли в Чип-и-Дип: По работе уже неделю собирался купить гермовводы для проводов…
Гермовводов и тут нет…
Зато купил новый чумоданчик…
Цена стояла 750, касса высвитела 540…
Плюс — он выше, прочнее и вообще… А то в старый ни перчатку не сунешь, ни очки…

Новый кейс в сравнении со старым…


С открытой крышкой:


Убрал перегородки:


А вот как они в высоту…


Итого — теряем в площади, но много чего можно будет пустить на второй ярус… И на третий и четвёртый…
В частности — подниму БП над материнкой, как оно и задумывалось создателем блока питания…

Вообще — дырявить чемодан не хочу: всё будет делаться с минимумом внешних отверстий, что-бы заизолировать внутреннее устройство…

P.S. Идея. Как и любая моя идея — дурацкая…
Заказать голограмму Пакмена. Две штуки — спереди и сзади и наклеить на крышки чемодана… %)Отодрал резину — под ней фанера…
Вобщем решил поставить на крышку оргстекло: свето-фефекты и т.п.
Начал развинчивать, что-бы снять фанерину…
В процессе выяснилось, что фанерина крепится в хитрых уголках, которые загнули… Молотком…
Разумно подумав, что отогнуть, а потом загнуть не повредив оргстекло я не смогу, было решено срезать нафиг фиксирующие пластину уголки дремелем и сажать оргстекло на клеющий пистолет или чего-нить ещё в том-же духе…

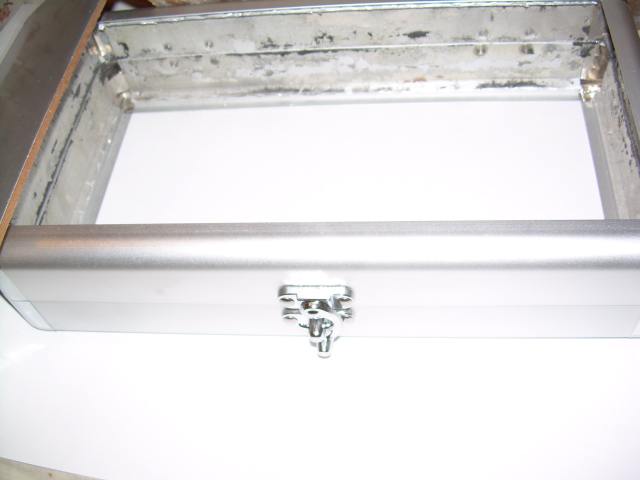

В процессе срезки. Два уголка срезал ещё два…


Всё дорезано, отрезал кусок оргстекла по фанерке как по шаблону. Оргстекло вставлено (муть — это защитные плёнки....)
Попробовал достичь эффекта зеркала наклеиванием плёнки…
Не держится — плёнке уже года четыре…
Пробовал покрасить — пришлось выпиливать новый кусок, т.к. краска оказалась не чёрной и не серебрянной а подлейше серой…
Сейчас мысль или приделать туда ЖК-телик как дублирование картинки на очках, или сделать какую-нить картинку "с анимацией"…

Например "Водопад" Эшера, с подсветкой льющейся воды диодами, поставленными на "бегущие огни" со скоростью, зависящей от обращения к винчестеру…

Минус — где-бы достать картинку в хорошем разрешении, что-бы на А4 нормально влезала без растягивания пикселей?!

Или, таки, сделать каким-нить макаром зеркальную поверхность с какими-нить гравировками или подсветками…
… Или запихнуть под стекло того самого Пакмена в сплющенном виде?!
В крайнем случае — его скелет…
Styxer, пошарь по форуму ПС-кара: там схему БП Сергея Л. выкладывали, причём даже с шаблоном печатки, правда старый вариант…

DoSiA. Проблема в чём… МиниАТХ в чемодан не лезет — габариты материнки 25 на 25 см, а чемоданчик — практически с лист А4 размером…
В теории — потом заменю материнку, просто сейчас на ТАКОЙ апгрейд денег нету…

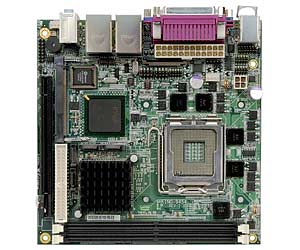

Посматриваю вот на такую


Т.е. — платка miniITX, причём под современные дуал-процессоры с возможностью втиснуть нормальную видюху…
Минус — цена в 293 УЁ…

А ноут… Ноут с моей точки зрения это комп, который можно взять с собой без супер-напрягов и подключить и юзать там, где удобно…

КПК — у меня аж два. Палм и Покет… Не в кайф… Мне надо штуку, через которую я могу работать с удалённой машиной в первую очередь и перетранслировать прогу если понадобится… С КПК это затруднительно — даже на Покете с экраном 640 на 480 точек фиг чего разглядишь на экране… Вечное состояние "Бабки опять в ауте"… И какраз столько идей…

Нашёл материнку, которой, видимо, заменю текущую (ну не тянет она 3Д!)…
Основных проблем было две — ITX с нужными характеристиками стоят дорого, а мини-ATX — не влезает…
Нашёл — ASUS P5V-VM Ultra. Процессоры, в т.ч. дуальные и поддержка PCI-E…
И "всего" полторы тыщи рублей…
В плюс — хоть и "Мини-АТХ", но размеры — 244 х 183 мм, что в чемодан вполне влезает новый…

Полазил по сайтам…
Мдя…
Носибельные компы рулят!
Плюс рулит концепция "простой носибельный"+"мощный портативный"…
Если на пальцах — носибельный выполняет минимум функций, как поддержка вывода на очки и сбор инфы с датчиков и т.п. Ну и записнушки и т.д.
А комп в чемодане — включается если нужно что-то более "крутое"…
С этой точки зрения Линукс гениальнейше подходит, т.к. поддерживает такой весёлый режим, как "удалённый терминал" — у Винды это всё не так круто…
Итак, полез искать… Цель — что-то типа КПК, но с Линуксом и ТВ-аутом (для очков), плюс ЮСБ-хост…
Всё доооорого…
И тут в аську стучит знакомый с фразой "Глянь, какую игровую консольку я себе приобрёл!"…
Смотрю и фигею: ОНО…

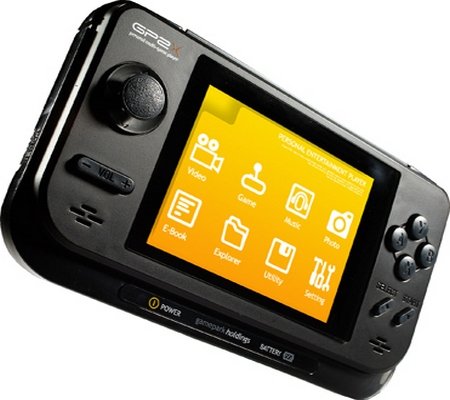

Называется GP2X…
2 проца по 240 мегагерц, 64 оперативки и 64 флеш + поддержка SD-карт, Линукс, и ЮСБ-хост для полного счастья… А! Ещё ТВ-аут!
И это при цене около 200 баксов, правда из области "Покупка в России — через одно место"…
Буду думать, но в концепт вписывается прикольно! Небольшое пополнение — купил видео-очки вместо монитора.
Основная разработка идёт в комьюнити по носимым компам, так что просто дам ссылку на него:
Отзыв
Часть 2 — как истинный моддер не мог не развинтить

Один и второй более ранние отзывы на данный девайс.

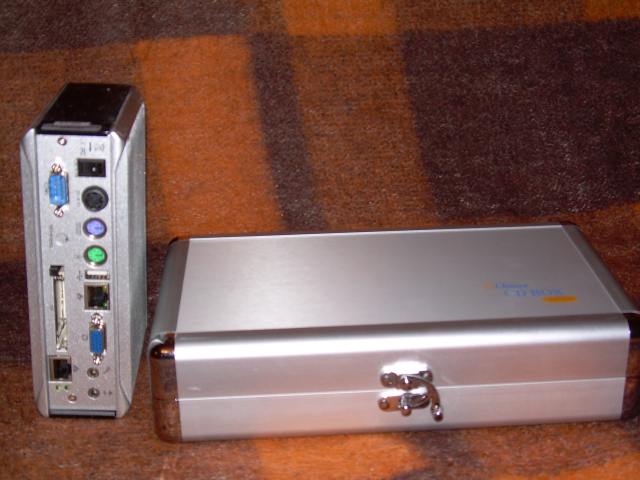

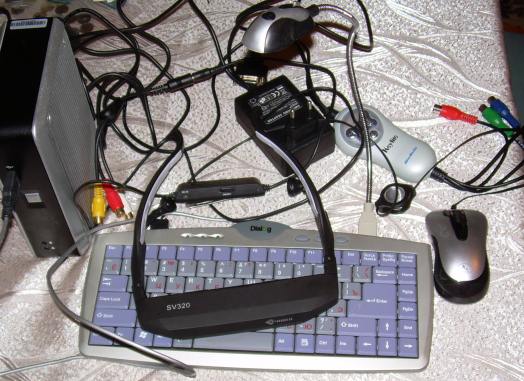

На данный момент комплект "на столе" выглядит вот так и ожидает прихода моего такого мини-компа, что-бы перебрать всё это в один компактный корпус…


Благодаря малым размерам компа (как стопка из 4-х коробок для ДВД) занимает (ПОКА) половину сумки.
Старый вариант — занимал всю.
Ноут — в эту не влезал.

На данный момент началась переделка очков в "солнцезащитные" (т.к. в этих кроме картинки ничего не видно) и планируется замена шнурка у клавы на аналогичный от мышки — с рулеткой… На днях купил кейс алюминиевый для компактов. Буду переделывать в корпус для компа…

Рядом:

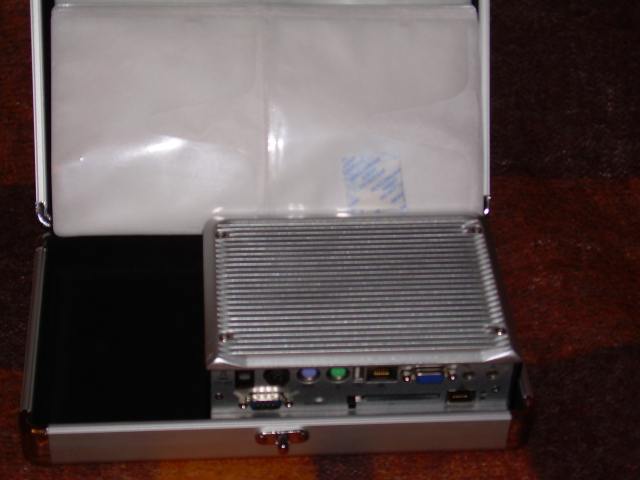

Примерка:


Как видно из второй фотки: не влезает поперёк — только вдоль…

Из предыдущих развинчиваний помню, что размер самой платы слегка меньше, чем корпус… Не сильно, но хватит…

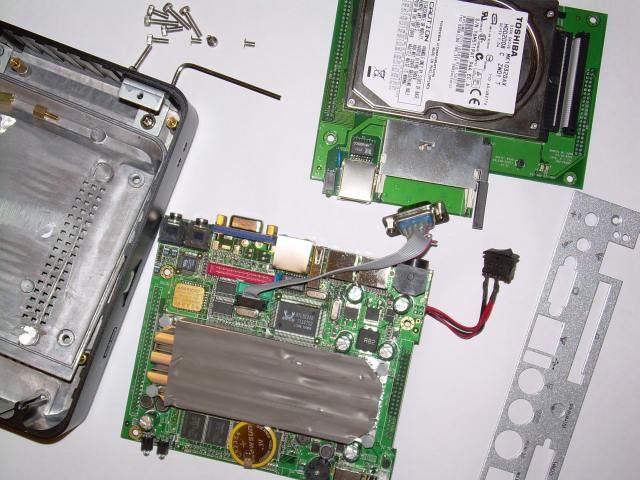

Доводим начатый когда-то процесс до логического конца:

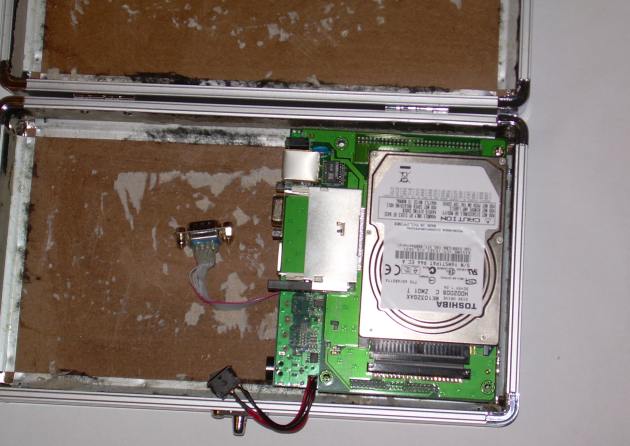

Право, вверху — это плата "расширения" с IDE, установленным винчестером и компакт-флеш считывателем. Ну и второй эзернет на ней…

Центр — "мать" компа…
Серая фигня — по идее — теплопроводная клеющая плёнка. Под ней радиатор и через неё тепло уходит на корпус компа…
Шнурок торчащий из центра почти платы — COM-порт. чуть выше кго хвоста на плате зеленеет, видимо, второй COM и если не глючу — выше краснеет LPT…
Из-под платы торчит выключатель питания, а в правом нижнем углу платы — двух-контактный разъёмчик вентилятора (вентиля в комплекте нет, но потенциально — может быть. Вероятно поставлю — внутренности у кейса фанерные и теплоотвод сделать, боюсь, не выйдет…

Ну что ещё хорошего? Прямо под ВГА (наверху третий слева) на плате нарисованы многозначительные "Video" слева и "S-Video" справа… И дырочки намечены…



О! Уже влезает!

Минус — на передней панели, которая теперь упёрта в стенку, находятся кнопки питания, второй ЮСБ и диоды состояния…
Большой минус в том, что пайка ОЧЕНЬ миниатюрная и перепаять будет сложно… В выходные слегка поработал…

Первоначальный план был в вырезании картона под радиатором с целью прижать его к алюминию основания…
Ага! Разбежал-л-лся!
Картон (сильно пресованный), а сверху наклеен тонкий-тонкий слой фольги…
После нанесения в процессе счистки картона нескольких почти-сквозных-отверстий, было решено отделаться от этой… раз и навсегда, в результате чего были срезаны внутренние бортики, удерживающие картон, и картон с фольгой были сняты…



После чего по ним были вырезаны два куска оргстекла и извлечены куски коже-заменителя, которые буквально за месяц до того были выкопаны в запасах…

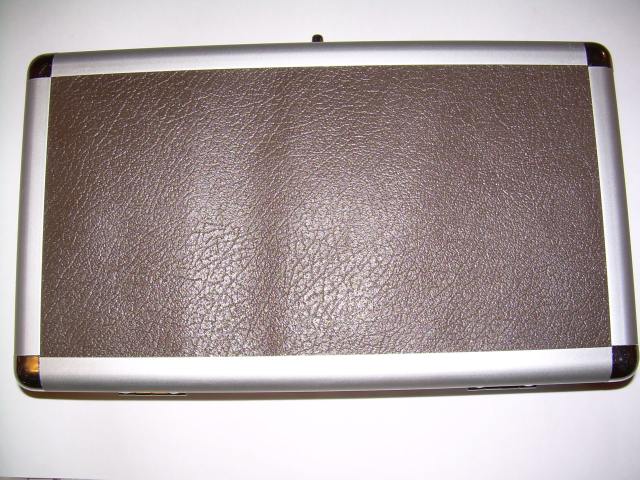

ИМХО — неплохо, а? Держится пока даже не на соплях, а на честном слове, заусенцах и силе трения, так что кожа пока не расправлена, но уже лучше, кажется, чем оригинал? ;)

Изнутри к оргстеклу будут привинчены компоненты + по периметру — диоды подсветки…
К чему присобачить диоды, правда, я не знаю…
В смысле всобачить-то их можно хоть на ЮСБ, хоть на БП… Просто это НОСИМЫЙ комп и хочется, что-бы было ПОЛЕЗНО, а не просто так электричество жрало…
Может банально и не буду подсвечивать — незачем…
