Корпус в стиле MILITARY

Author:Mukaltin

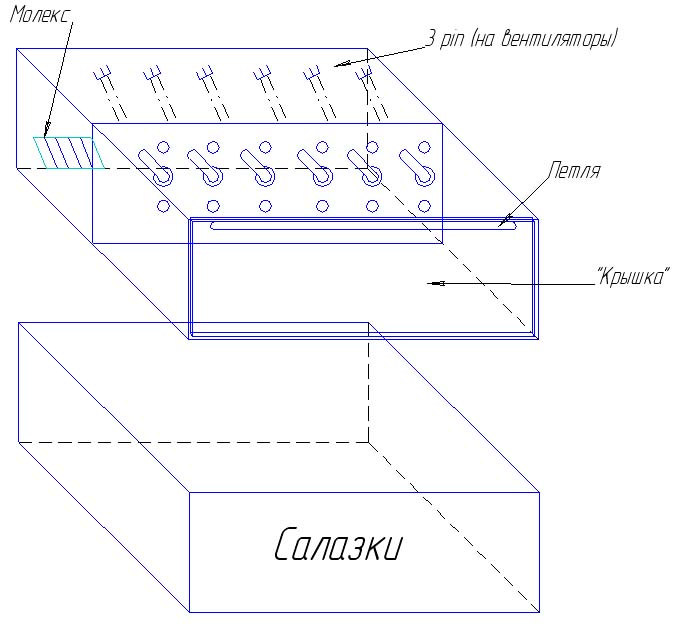

Змей Спасибо за мысль. Так и сделаю.



Тока вот чё то задумался над такой штукой ----Может ещё сделать какуюнибудь гравировку на "крышке"???



Опять же полный респект <b>Змею </b>!!! За мысль про уголок. Если я правильно понял ход мыслей, то это будет выглядеть так:

Общий вид:


Крупный план:


В объёме:



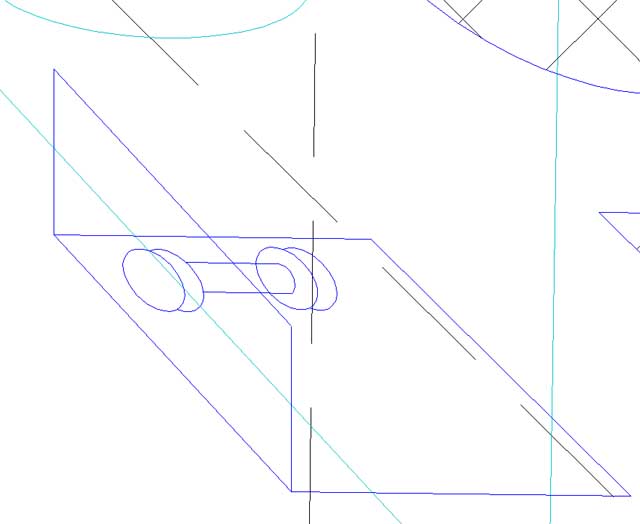

В объёме (крупно):


В общем потихоньку работаем. Здорово народ! Я уже слздавал эту тему, но её вроде удалили.На этот раз всё с фотками.Подсветка будет сделана зелёная.Собирать это безобразие буду из сосновой вагонки.Покраска, лакировка и тд. и т.п.

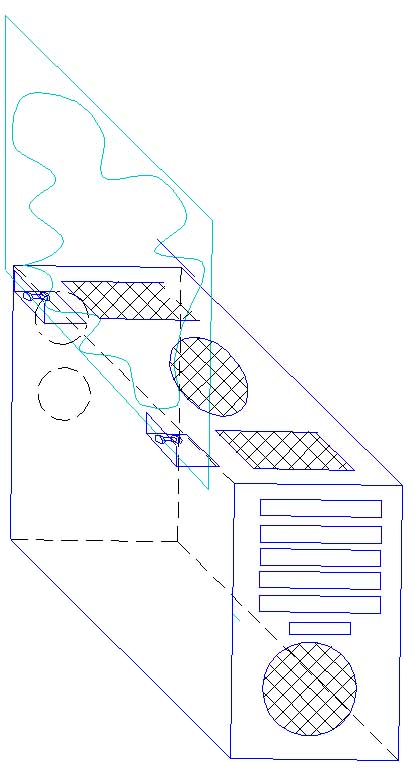

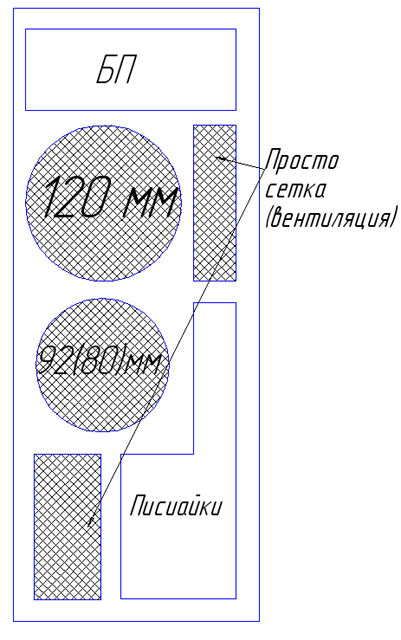

Чертёж (вид справа):

Чертёж (вид слева):

Примерный вид покраски:


У кого какие мысли на эту тему ???
Проект будет идти не очень быстро, так как маловато свободного времени! НО если будут движения то фотки буду сразу заливать!!! Здорово народ! Процесс изготовления идёт потихоньку! Сегодня склеил 4 "щита"- верх, низ, морда и жопа! Появилась мысль сделать боковые крышки на ползунках вверх-вниз.
На четеже что-то похожее:

Тока надо посмотрть есть ли они в прадаже.На днях возьму фотик и залью фотки! Народ думаю как сделать верх! Есть два варианта-Просто кривые пятна и заделать их сеткой:

или типа танчики или пушки::

Другой вид:

чёнить такое! Всё таки сверху будет один вентиль на 120, (вместо двух 80 или 92)Морду пока думаю! Насчёт кнопки и дизайна! В каталоге Чип и дип не нашел такой кнопки!

Присмотрел еще 3:

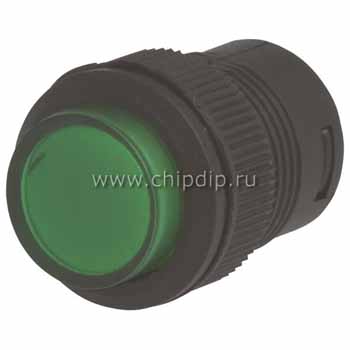

www.chip-dip.ru/product0/34339.aspx
www.chip-dip.ru/product0/252510147.aspx
www.chip-dip.ru/product0/19837031.aspx меня больше приколола этаПримерный вид морды! в СЕРЕДИНЕ ТУМБЛЕРЫ-бэйбас (или как там его), кулерами управлять.Красный-активность ХДД, чёрный-кнопка ресет, зелёные вокруг повера это просто так подсветка! Внизу тумблеры вырубать всю подсветку!(эти зеленые, потом лампа, и всякая такая хернь!)
Здорово всем! Решил голову не парить вот так будет выглядеть верх!

Но ещё подумаю над этим!

Либо так либо так! Это больше обсуждать не хочу!drum'n'bass

На Юнону в падлу ехать ради одной кнопки.Давай посчитаем --15рэ (кнопка)+ 2*12 (метро) + 17*2 ((маршрутка) или 12*2 (трамвай)) = 73 (63), Я пешком то от метро не побегу, а свою машину исчо не купил. Кнопка стоит 45 рэ. и мне до магазина 5 минут ходьбы… Какой вариант лучше 1 или 2 (нужное подчеркнуть)

Ладно теперь по делу:

Так как я с небольшого похмела, то выпилил немного каряво, смотрим внимательно фотки.
foto.mail.ru/mail/mukaltin_87/7
Но ШПАКЛЁВА — великая сила! Он может делать великие вещи!
Теперь напильник, надфиль, шкурка мои друзья на долго!!! Ровнять буду.
Окна прямоугольные, но в конечном варианте будут со скруглением, как на чертеже.


С сеткой небольшой напряг, не могу найти такую какую хочу.
Теперь надо:
Верх равнять,
Искать сетку,
Заделывать полностью понель сеткой.

Потом займусь мордой, паять: бэйбас, фанфас (или как там их), кнопки повер и резет, подсветку и…
Вопрос на тему----Есть ли вобще в продаже (сам не видел) контакты мама--подключать все кнопки и светики на морде к МАМЕ… (фотку чёто не найти )Наконец появилось время закинуть фотки. Сфотал ещё в выходные, но не было времени всё скинуть.<b> Фоткал на трубку, так что думаю всем понятно качество изображения....</b>

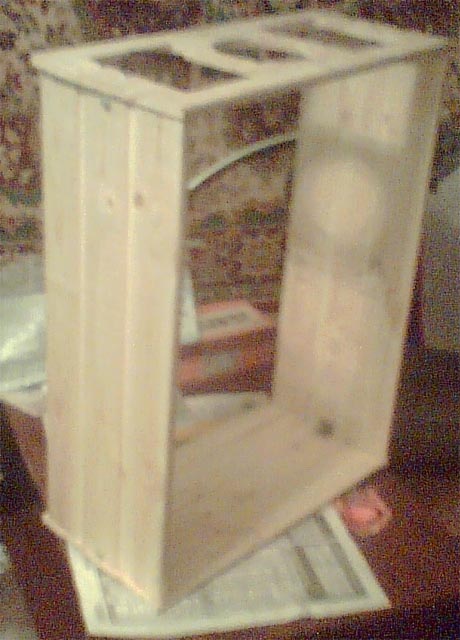

Это типа новый корпус в полу сборе:

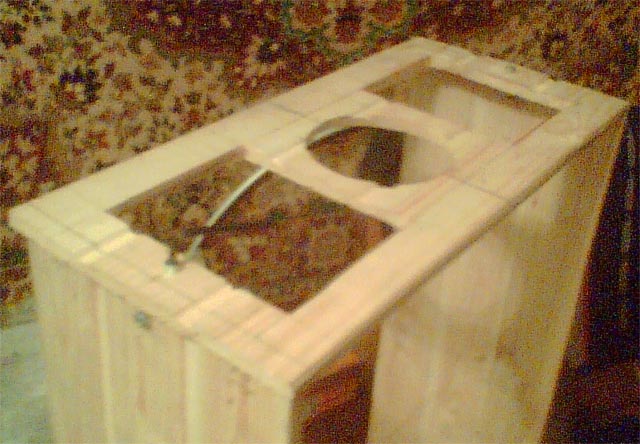

Вид сверху:



С другого угла обзора:

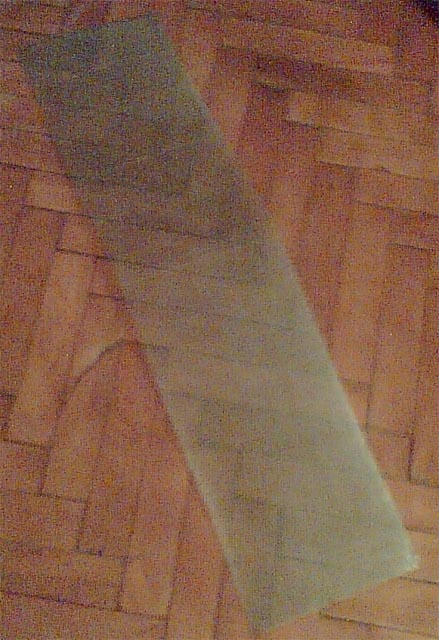

Это собственно, кусок пробретённой сетки, размер 250*1000 (мм):



Примерный вид сверху с сеткой (но тока она будет вровень с верхом доски):

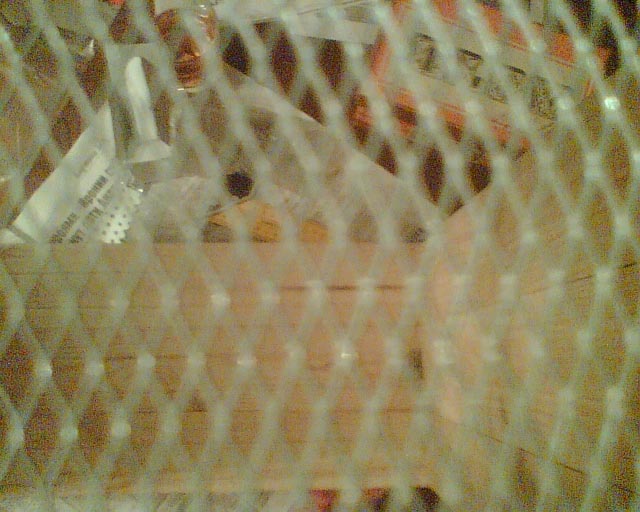

Сама сетка крупным планом (размер ячейки 8 мм * 4 мм):

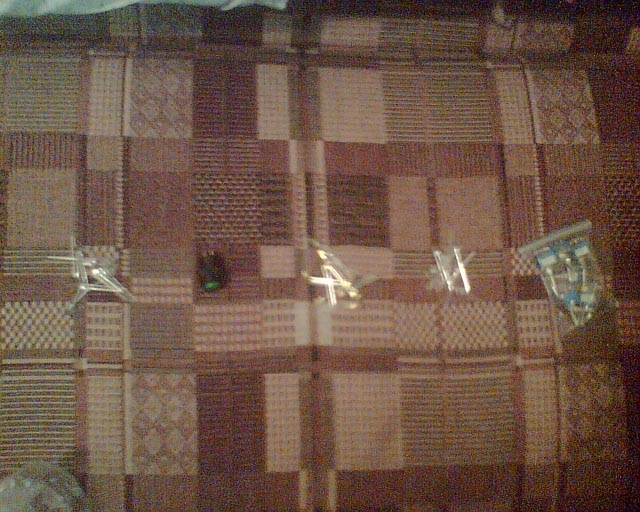

Это всё что было приобретено дополнительно (см.выше):



<b><i>Слева на право: </i></b> УФ светики (5мм), Кнопка, жёлтые светики (5мм), зелёные светики (5мм), тумблеры (на 3 положения-ON-OFF-ON).

Буду паять бэйбас из этих светиков и тумблеров.Будет так — 12v/OFF/7v, подсветка — жёлтый+зелёный/ничего/зелёный.

Пока вроде всё.Очень большой напряг со временем, так что…

ПэСэ.Проект жив



Вроде ДА! Но пока не могу никак найти "ползунки", поэтому боковые крышки пока "отдыхают".Но думаю в эту субботу дойду до магазина, где они должны быть .(Подсказал друг, который занимается сборкой мебели). Если куплю, то думаю можно собирать бокове крышки и корзины для жёстких и сидюков, а заодно и прикинуть и выпилить"морду".Здорово Всем!

Решил поменять дизайн "морды", хочу сделать чтото типа этого:



Буде две одинаковых кнопки (повер и резет) с зелёной подсветкой:



Кто чё думает по этому поводу?

В центре — 10 мм светик, скорее всего цвета изумруд.
Уже прикупил 2 неонки (по 30 см) зелёных.Собираюсь на неделе вентиля прикупить.

ПэСЭ. Проект идёт потихоньку. Большой напряг со временем.Поменял дизайн "морды", пока не точно, посмотрим но вроде… так лучше, по мне

Решил отказаться от флоппика. Нафиг он нужен когда есть флешки.

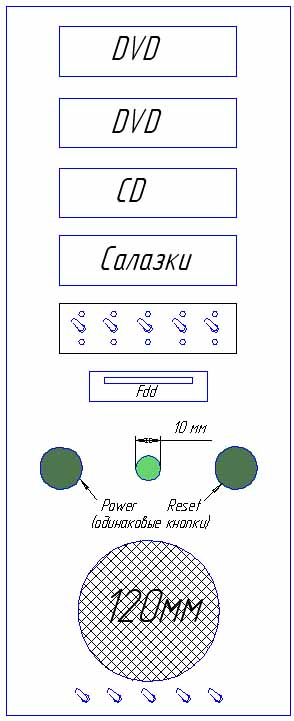

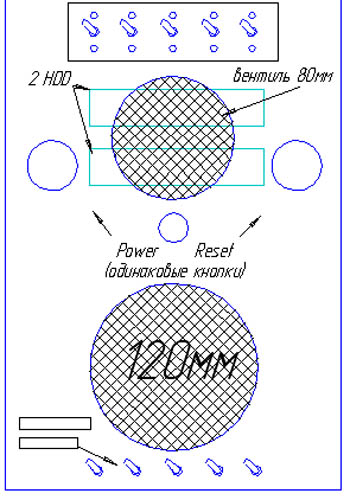

Чертеж нового вида.Чуть переделал предидущий.


Работа идёт потихоньку.Под сидюки Всё выпилил.Теперь все довожу дремелем и шкуркой.Напрягает немного но… Блоухолы буду сверлить коронкой.Надо будет взять на работе.Диаметры будут чуть поменьше чем надо.Зато ровно и красиво.По просьба трудящихся…

<b>Все фотки увеличиваются при нажатии на них!</b>

первые 3 фотки — морда.Потом писиай, стенка под маму, Потом старая горелая Мама гигабайт, буду практиковаться на ней.Писиай и стенка вместе — 2 фотки, корзина под ХДД, И примерно как она будет на морде.Только перед ней будет вентиль 92 мм.Это просто прикинуть как будет идти поток воздуха для охлаждения!

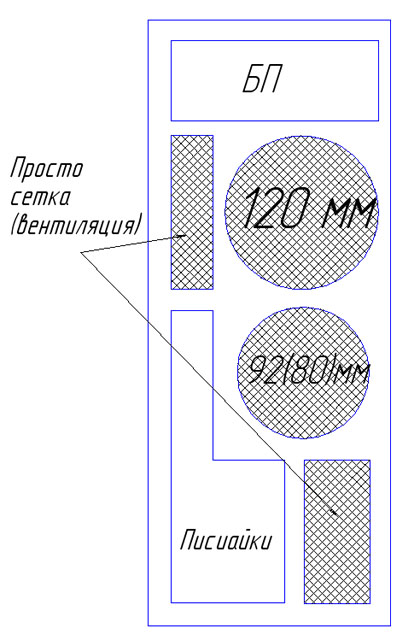

С добоым утором! Перед выходом на работу начертил заднюю стенку.Будет это выглядеть так:



Все комментарии по поводу кривизны и косяков, а также ответы на вопросы будут вечером! Всем удачного дня! Извиняйте. Просто чертёж сделан — вид из нутри.Всё будет как в обычном компе.Вот вид сзади:

Здорово всем!

Бухал 4 дня, так что проект пока на месте стоит.Только не много расчертил заднюю стенку.Завтра дочерчу и выпилю.

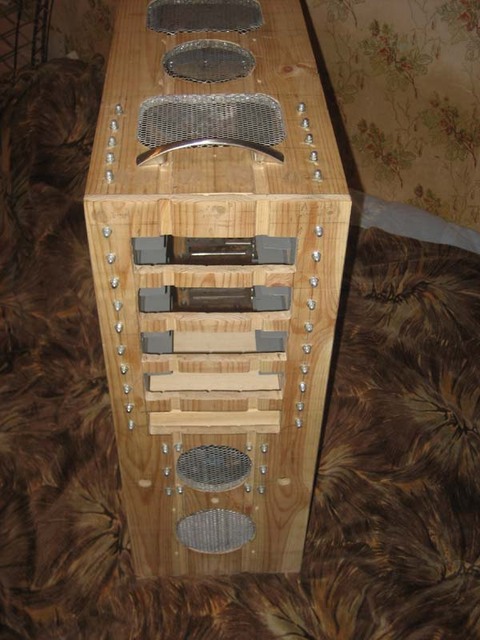

Выкладываю фотки примерного вида, чтобы примерно представлять как корпус будет по габаритам.И отрихтованную заднюю панель.Как было и как стало.


Здорово всем!!! Небольшое отступление…

Да!!! Меня прёт от больших корпусов

syslik, смотри шестой пост сверху, автор Рогатый.

forum.modding.ru/viewtopic.php?t=4588

Теперь собственно по делу…

Выкладываю чертёж корпуса, масштаб 4: 1. (размер 430*700).Чертёж без крепления боковых крышек.



В ходе разработки пришла мысль в голову — а если днище полностью выпилить и тоже захреначить сетку??? Будет это выглядеть вот так. (размер 430*700).Чертёж без крепления боковых крышек



Кто что думает по этому поводу???

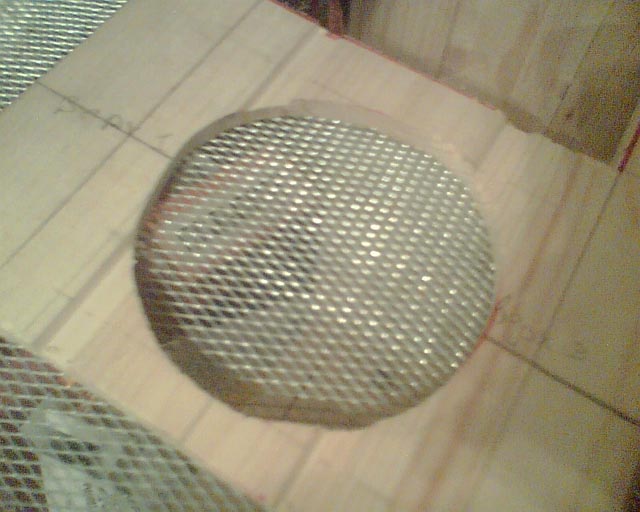

Заднюю панель выпилил только под писиайки и "дырки — вентиляция".Сделал сетку в эти "дырки." На работе не был на этой недели, поэтому коронки не взял, чтобы блоухолы просверлить.Сделаю на следущей неделе. Так как завтра утром уезжаю на дачу на 4-5 дней.Приеду только в понедельник вечером (скорее всего).Под БП тоже не выпилил, не знаю под какой пилить — старый или новый, новый чуть побольше по габаритам.Сейчас буду склеиать верхнюю панель (будет новая, старая давно на помойке) и соберу полностью каркас-раму, уже капитально. На старых фотках было просто на соплях — для общего вида.

Так что процесс идёт… Доброй ночи товарисчи по цеху!!!

TGV (это по — французски)

спасибо.

Пылесос — форева!

Не надо ругаться. Я сегодня опять пол-дня пивко тянул (да и сейчас), Я бухаю недельку-две, потом перерыв....(дня на 3-4 )

Теперь по делу собственно.

Сегодня прикупил:
1)Ручки (сразуже поставил),
2) 10 мм светодиод — активность ХДД. Яркость — 5 канделл, цвет — салатовый.
3) Шпатлёвка Tikkurila Colowood, для дерева немного темноватая, но всё равно ведь красить всё буду.
(На самом деле корешку показал заготовку корпуса и сказал — надо сюда ещё килограмм шпатлёвки, а он спросил — есть?, говорю — нет, я попозже зайду… И вот принёс поллитровую тубу. А она денег неслабых стоит. Но мне обошлась — пивчишко… )

Кнопки (повер и резет) подверглись небольшой переделки — светик (3мм) штатный (убогий) поменял на яркий (5 канделл, салатовый, такой же как и ХДД) и убрал белую "таблетку", которая была под самой кнопкой для рассеивания. Сфоткать не успел, т.к. в фотике батарейки ёкнулись.
Скидываю немного обновлённые фотки (5 штук). (все кликабельны)




На задней панели сетка — кривовато — просто вставлена для фоток, подрихтовать надо немного. Верхняя панель — думаю чё на ней замутить, какойто ступор — места маловато, незнаю какие окна замутить.

ПэСэ. Работаем потихоньку, теперь всё уперается в "ползунки", которых нет в продаже (на данный момент тех которые нужны) Завтра пойду в "Метрику", может чёнить найду Здравствуйте!


Уже был — результат —

Змей, спасибо. На неделе прокачусь!
Пока нет ползунков, займусь бэйбасом. Немного новых фоток!




Первые 2 — диод на ХДД.
Потом идёт кнопка Power, как светится сейчас и как было до этого.

Потом блоухол на верхней панели, и задняя панель. Под бп дырку пока не выпилил, думаю под какой пилитьЗдравствуйте товариCЧи!


думаю.

Ясен пень что лучше и красивее. НО вот с денежкой пока напряг… Посмотрим.

Сегодня нарисовал чертёж 1к1. Начну новый ворклог по бэйбасу. Скорее всего будет называться Mobile Baybas. Ближе к ночи скину чертежи и мысли.

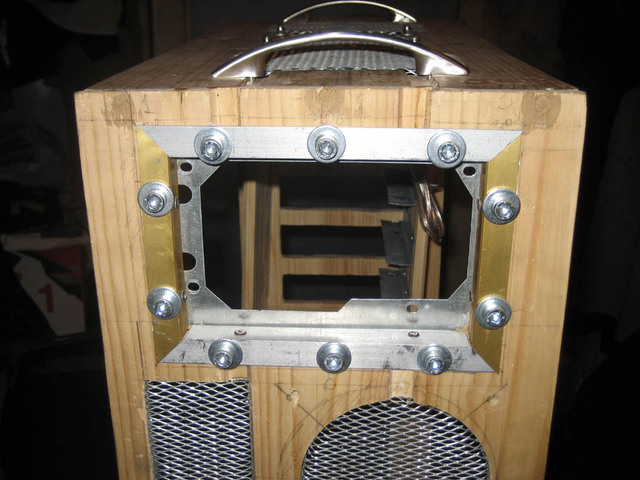

Сегодня наконец нашёл болты 6*20 и Гайки с фланцем. Прикрепил заднюю панель (писиайки) к корпусу. Кто скажет ---ЖЕСТЬ!!! или ГЕТТТО!!! или ЗИТЕКСУ ПРЕВЕД!!! То я отвечать не буду. Просто изначально хотел так. Чтобы все болты торчали. Сборка 4ёх панелей и т.д. и т.п. Вот. Смотрим фотки (все кликабельны):



1ая — Сегодня купил вилочки и резисторы для Бэйбаса. Ночь буду сидеть с паяльником…
2ая — Кабель канал для проводов. Это уже готовый кусок для проводов "морды" — Повер, резет, и подсветка. У меня три "хлыста" по 2 метра. Уже писал… Корешок подогнал
3ья — "жопа" вид снаружи
4ая — "жопа" вид изнутри

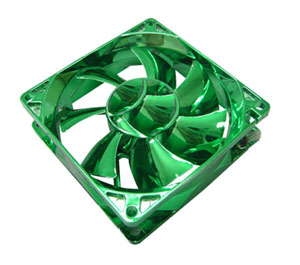

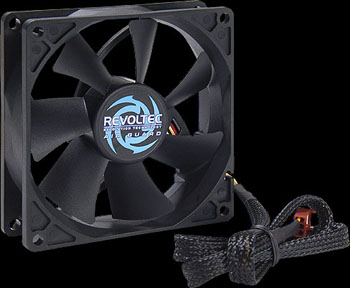

Есть мысль заказать вот такие вентиля на писидизайне

120 мм www.pcdesign.ru/cgi-bin/showtovar.cgi?kod=870019&amp;id=87&amp;id1=&amp;id2=&amp;id3=&amp;id4=&amp;id5=&amp;id6=

92 мм www.pcdesign.ru/cgi-bin/showtovar.cgi?kod=960028&amp;id=101&amp;id1=&amp;id2=&amp;id3=&amp;id4=&amp;id5=&amp;id6=

Кто чего может сказать по этому поводу???? 120 ка мне понравилась, как раз то что надо. В магазинах (КЕЙ, Рик) таких не видел. 92 — дёшево, тихо и поток воздуха сильный ---ИМХО. Жду критику и предложения! Доброй ночи!


Вот ссылочка forum.modding.ru/viewtopic.php?t=15728 Голосуем товарисчи


Смотрим фотки. Но это пока Бетта версия…




Первые две фотки — провода в "канале". Потом 4 фотки HDD — корзина (как было и как стало). Я её немного болгаркой подрихтовал. Хочу сделать из уголка крепление к "Морде".Скоро новые фотку будут… Доброй ночи товариСЧи!

Вот собственно и фотки. Сетка просто так вставлена. Её надо рихтовать и закрепить. Вставлена только для фото. Для сравнения скидываю фотки "верхней панели версии 1.0"



Добрый вечер! Заказал на писидизайне 5 вентилей — 3*120 и 2*92! Теперь вот жду когда пришлют…




Сегодня выпилил верхнюю панель. Сечас потихоньку буду сетку вырезать. Фотки залью чуть попозже.Приветствую!!!

<b>syslik</b> Пока не знаю. Хочу в "Максидом" съездить, знакомый говорил, что видал там что-то похожее, что мне надо.

PaMiX, ты читал, что я написал???


Sonic-Chainik, Жжошь!

На самом деле да, сетка подогнута, но держатся будет не за счёт трения, а на маленьких саморезах.Потом фотки скину.

Сегодня полностью сделал верхнюю панель, вставил сетку, закрепил и подрихтовал её. Вчера не успел, кончились саморезы, сегодня докупил.Зашпатлевал отверстия от преженго крепления.(смотри фото 1, обведено красным).Решил полностью поменять крепление панелей между собой. А то на самом деле "как у дедушки в деревне — что нашел, тем и закрепил" — так сказал <b>Змей</b>. Уберу все болты и поменяю уголки. (на фотках всё красным обведено). Буду крепить на другие уголки. На последней фотке обведены зелёным. Новые уголки купил на пробу (2 штуки), сегодня примерил, результат. Эти уголки "утоплю" немного, чтоб не выпирали. И думаю должно получиться гуд. Завтра докуплю 6 штук (Всё будет на 8ми — 2 на каждую панель) и наверно соберу каркас. Если будет время то соберу и скину фотки. Пока не определился на тему ножек. В кладовке нашёл колесики, диаметр 30 мм (хорошие, с резиновым покрытием), как раз 4 штуки. Думаю на них и "посажу" корпус. Пока вроде всё.





Добрый день!

Вот собственно и фотки! Зацените колёсики на которые хочу комп посадить. Шпатлевал уже другой шпатлёвкой. То же темновата, но… По ходу возник вопрос — как теперь избавиться от болтов на задней стенке??? Может "писиайки" тоже на саморезы посадить??? На фотках обведено красным.



Приветствую!

Спасибо!



Потихоньку!


4*45 нету вобще никаких. Купил 4*50 обычные винты (под крестовую отвертку). Рихтанул болгариной и всё гуд! Прикрепил корзину хдд к морде. на 6 болтов.Получилось вроде симпотично. Фотки на выходных залью.Прикрепил все вентили. Теперь задача — "ползунки" купить ( будь они не ладны) и продумать рисунок боковых окон! Прикинуть примерно куда бдут крепиться ползунки.

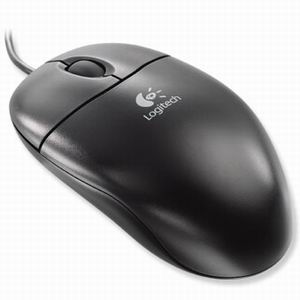

Достал своего старого мыша, он (в рамках проекта) тоже будет зафигачен под стиль корпуса (клаве тоже уже подписан приговор, но чуть попозже).Вот собственно он.


( shop.key.ru/shop/goods/59468/ ).
Чё хочу сделать — окна с сеткой, как в корпусе, подсветка — зелёная. Но ни как не могу прикинуть где делать окна и какой формы… Вот и всё… ПОка всё Нарулил фотик. Вот собственно (<b>все фотки кликабельны, размер 1024*768 </b>):


Приветствую, вот и чертежи.


Решил отказаться от этой затеи и сделаю "закрытого типа"

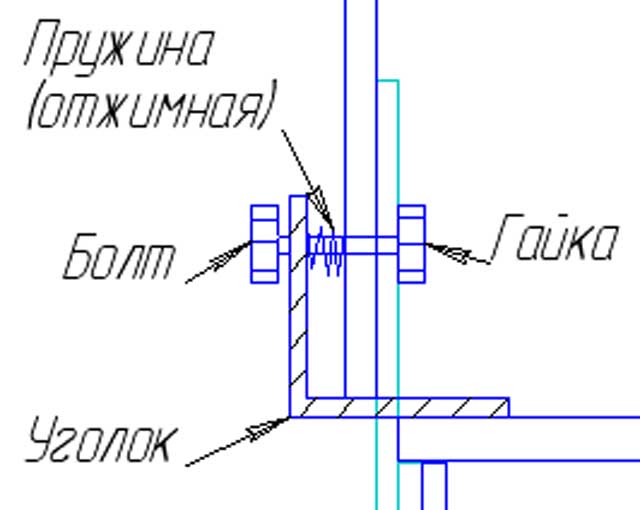

Серый цвет — уголок (гипрочная напрявляющая 27 мм * 1мм), красный — крепёж, внизу нагеля (скорее всего 4мм будут ), остальное клёпки (уголок к "каркасу" приклепаю ). Само это "устройсто" к основному корпусу посажу на болты 4ку (как карзина ХДД прикреплена).

<b>фотки кликабельны </b>(450 на 5...):


Ну вот собственно и фотки…





"Скворечник" (5 ") — полнейшая <b>БЕТТА ВЕРСИЯ</b> для общего просмотра, если нравится, то макет. Всё на саморезах и криво, собирал второпях, человек ждал с фотиком. Уголок — старые б/у обрезки.Вот так это будет выглядеть, только чётко и красиво, соответственно! Не стал клепать, т.к. забыл — уголок — металлический, его же надо грунтовать перед покраской, а до покраски мне ещё далеко… На виде сзади (рамка БП) половина болтов — 30*6, а надо 25*6, "немного" торчат, поменяю.Просто пока денег нет на болты.А надо ещё закупаться болтами "четвёркой", что бы "скворечник" прикрепить к корпусу… Вот так

<b>Фотки кликабельны — 1024*768: </b>



Приветствую! Вчера немного (4 часа)
поразвлекался с компом! Собрал скворечник.

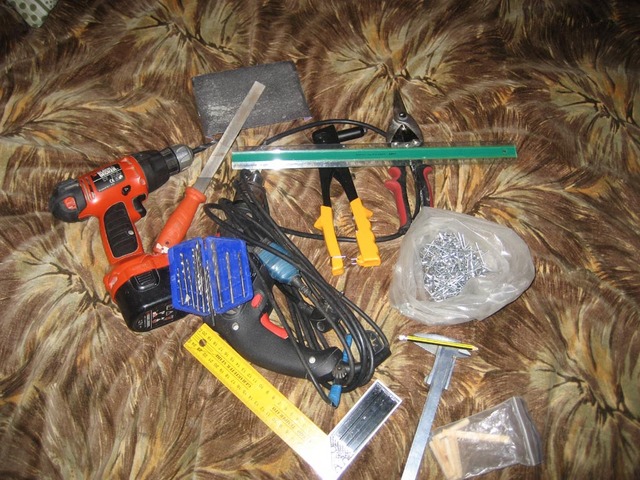

Вот инструмент, который использовался в процессе реализации…


Shot with Canon DIGITAL IXUS 60 at 2007-07-01

Вот собстенноо фотки (<b>Фотки кликабельны, 1024*768</b> ):

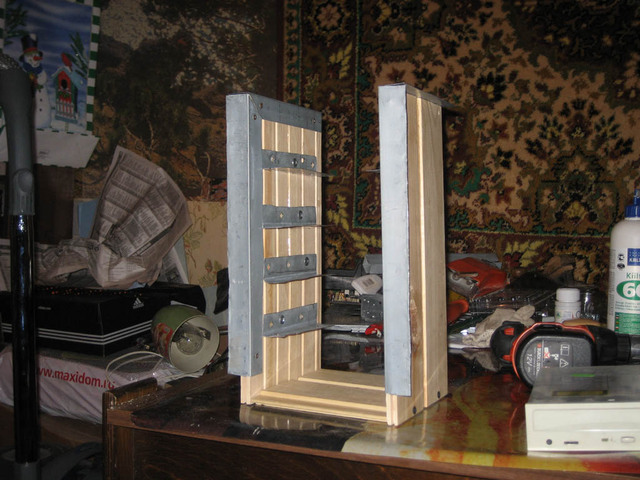

Все металлические элементы прогрунтованы в 2 слоя. Вся конструкция держится на заклёпках. Подогнали полпакета. На неделе пойду затариваться болтами 4ой и гайками, всё это "сооружение" буду крепить непосредственно к каркасу… Вотъ Приветствую!

Сегодня разобрал "Скворечник", всё таки там получилось не 3 мм, а 4 мм разницы, криво. Одну стенку переклепаю! По ходу возник вопрос — На сколько болтов крепить "скворечник" к "морде" ??? Есть два варианта, по 5 болтов с каждой стороны, или по 10???? На морде интервал 40мм. А тут получается — или по 30мм или по 60 мм.Примерно это должно получиться так:









1ая фотка — 5 болтов
2ая фотка — 10 болтов
3я и 4ая сравнение с низом морды.Приветствую!
Так и не дошёл до магазина… С работой напряг, времени маловато. Вот собственно что получилось, на 5ти болтах, смотрим, оцениваем… Если зачёт, то так и оставлю, если нет, то посажу на 10.!

вот и фотки:


Shot with Canon DIGITAL IXUS 60

<b>Фотки кликабельны (1024*768)</b>
Приветствую!!! Давно не писал… Вот собстсвенно что должно получиться



Мне принесли ползунки на 440 мм, а так как надо на 600 мм, то походу появилась такая мысль — сделать оставшийся кусок (160 мм ) на петле. Это получается в аккурат на уровне писиай-слотов, то есть, можно будет менять платы, не снимая (сдвигая) всей крышки! С рисунком окна пока не определился, потом подумаю! Есть мысль заделать не пластиком а сеткой, а так как сетка имеет ширину 250, то следовательно очень большое окно не получится, будет просто очень много маленьких. Петли собираюсь использовать самые обыкновенные — дверные, пусть будет хардкорно!!!

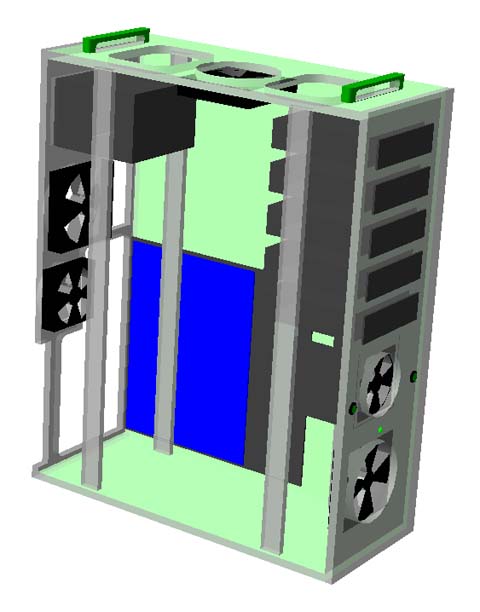

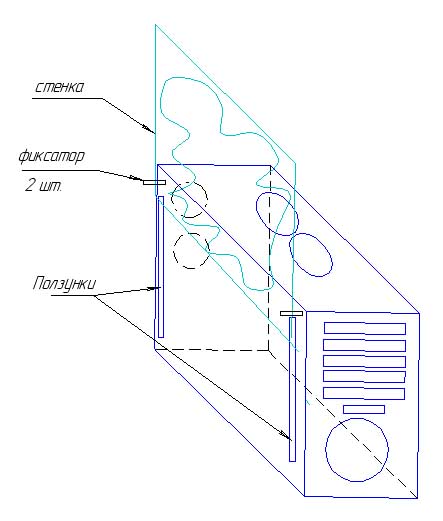

На досуге сделал 3-d модельку корпуса, чтото похожее:



С других ракурсов:




"Распорки", на которые буду крепить ползунки, будут из рейки 25*10 мм! Крепить их буду декоративным уголком! Фотки сего приспособления чуть попозже выложу! Из — за работы, мало свободного времени остаётся, но чего то пытаюсь потихоньку делать! "Морду " всё таки доделал — посадил на 10 болтов! На этом пока всё! Приветствую всех!!! Вот и закончился, наконец то, мой больничный! Вот и прошёл ровно год, как я начал собирать сеё чудо! Вот небольшой апдейт фоток!



Все фотки кликабельны!(800*600)





Так как у меня косяк с сессией, то проектик пока отдохнёт ещё немного (надеюсь ).Кто ещё что скажет по поводу боковушек??? Одинаковые или разные???
