Проект Синий дракон

Author:DIMAS

Дааааа… Совсем я забросил ворклог.
Ладно продолжаю делать проект.

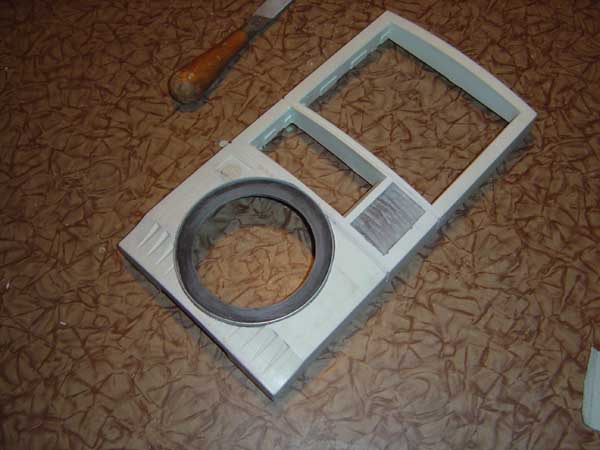

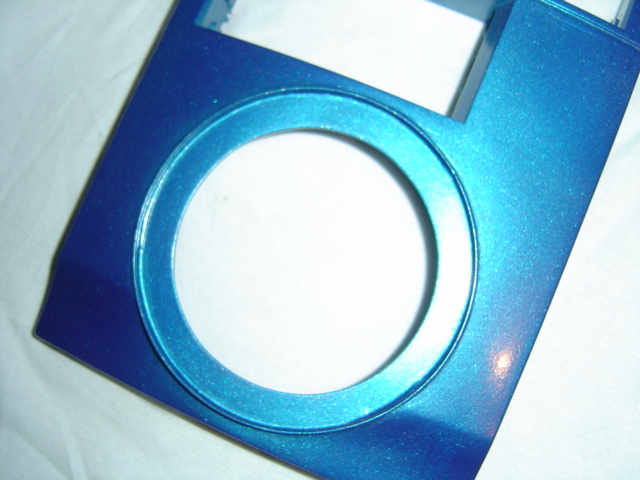

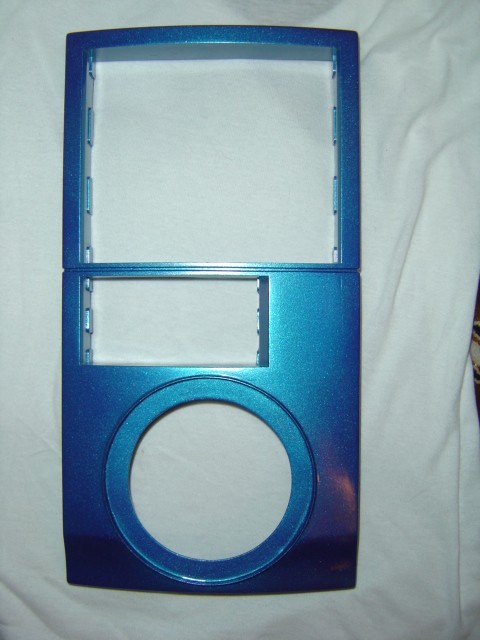

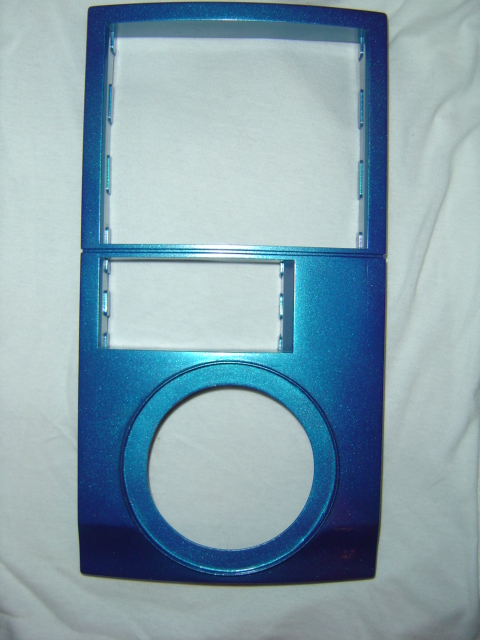

Вот зашпатлевал и покрасил бдоухолл.


Брат приехал. Привез фотик. Вот что получилось замудрить:

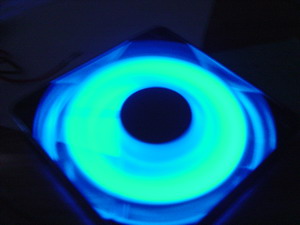

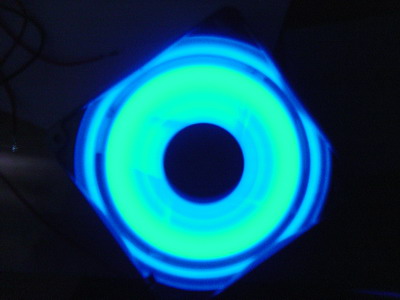

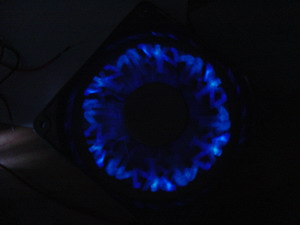

это на максинальной частоте мигания.

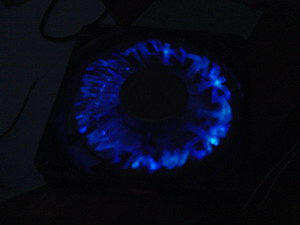

это на средней

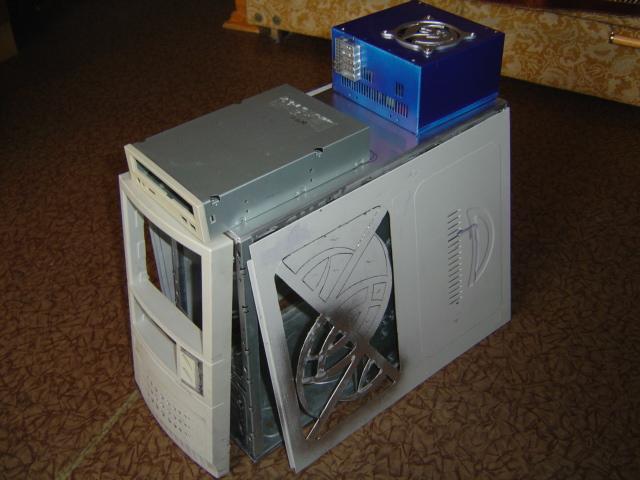

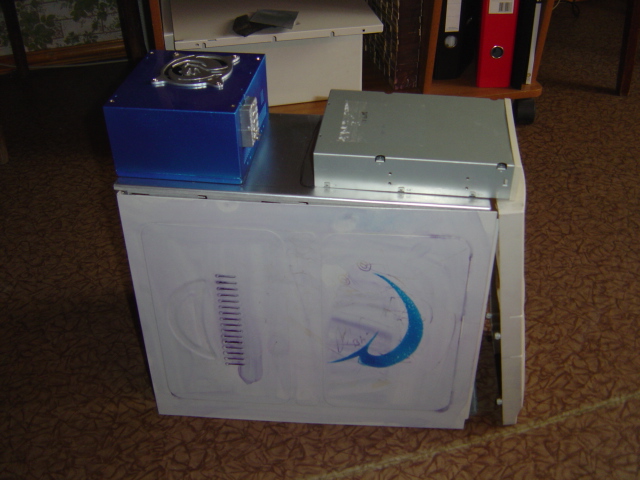

Фотки кузова. На боковушке какая-то недовырезанная фигня.

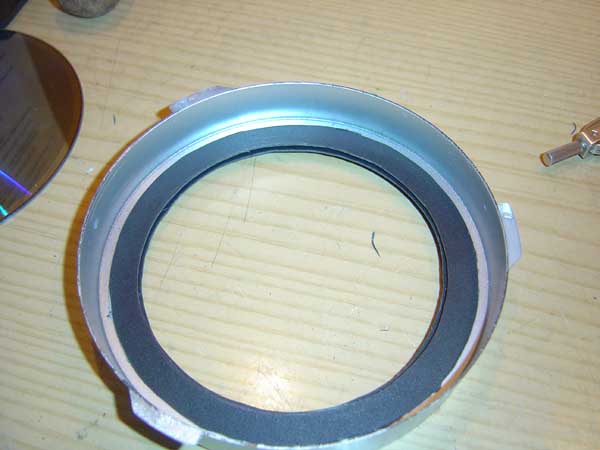

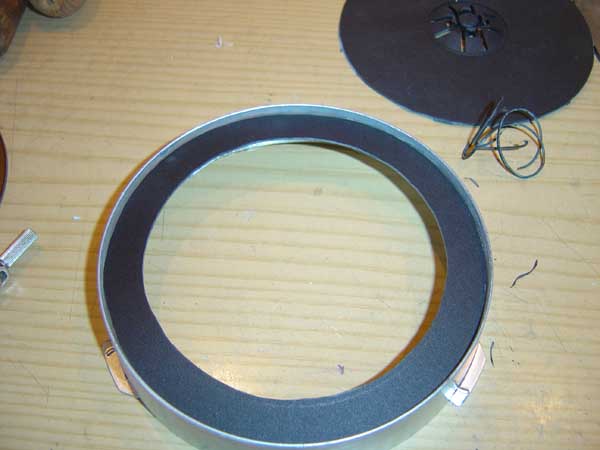

Вот сделал за ночь блоухол. Делал из крышки от CD towera.

Как видно выпиленно неровно. короче отстойно. Это решалось двумя кольцами, выпиленными из DVD бокса.

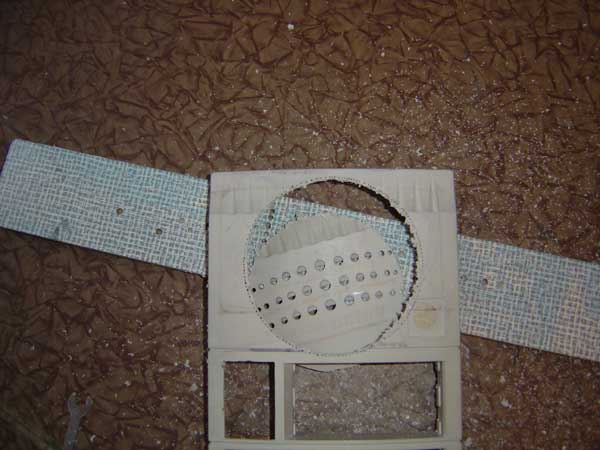

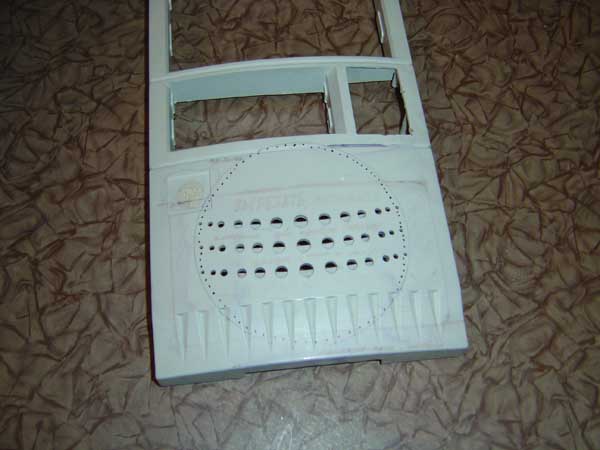

Затем разметил на морде точки выпиливания.

И выпилил. Выпиливал фрезерной насадкой на дремель.

Зашлифовал, сточил лишнее и приклеил.

вот. осталось зашпаклевать.Вот начал делать пальцерезку


Етот вентиль я ещё делал месяца три назад, когда только узнал о моддинге. Сейчас достал и ужаснулся… Подсветка там хорошая, только вот пайка :puke:.

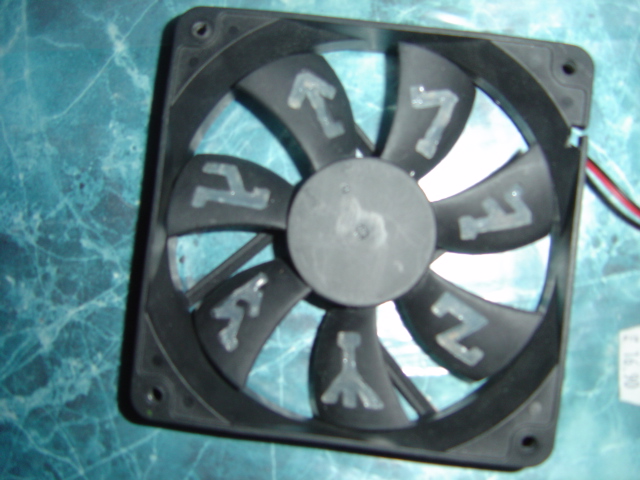

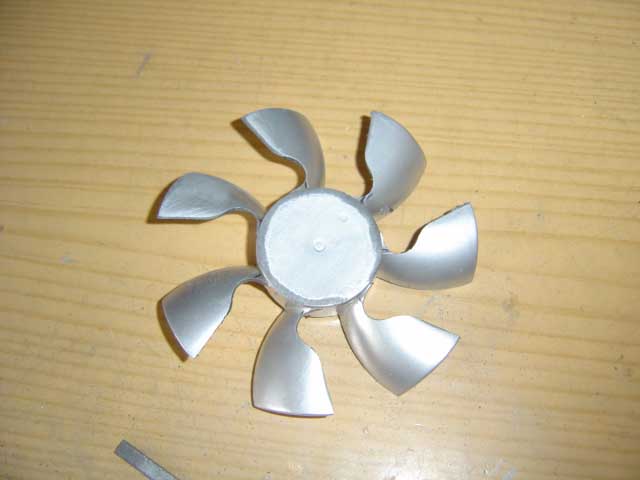

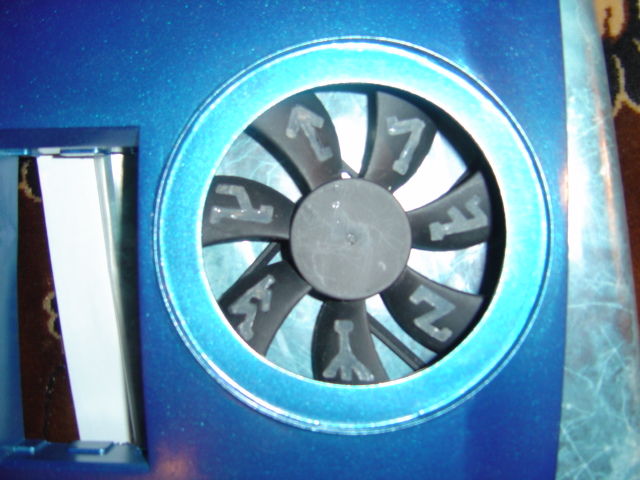

Сейчас винт уже почти доделан, осталось покрасить. Фоты будут завтра-послезавтра.возобновил работу над вентилем блоухолла. это только начало. вырезанны руны и залиты герметиком.
хочу сделать строб.
ЦыЦтернА аZZотА, я ж пишу, что диоды запихну под руны, т.е светится будут руны. А обмотка внешний вид не испортит, вот почему:

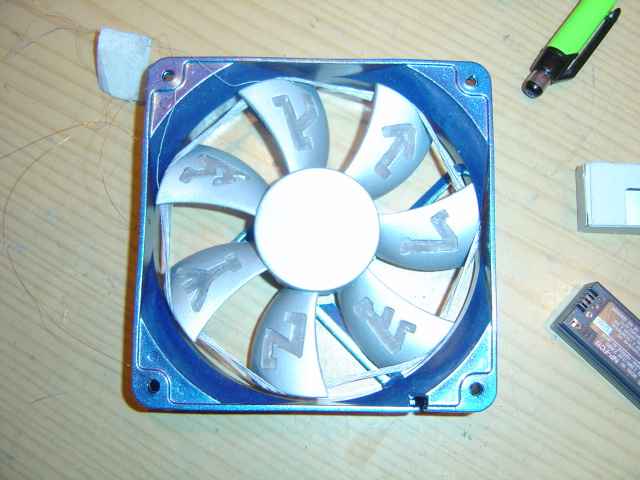

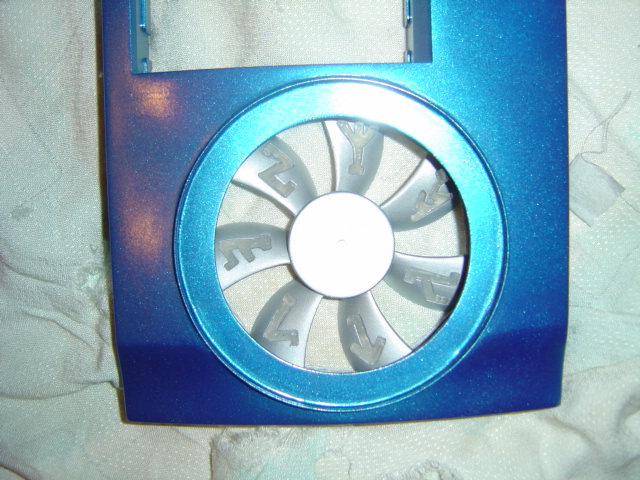

Сёдня намотал обмотку на вентиль и покрасил его. Как я и хотел обмотку за блоухолом не видно.

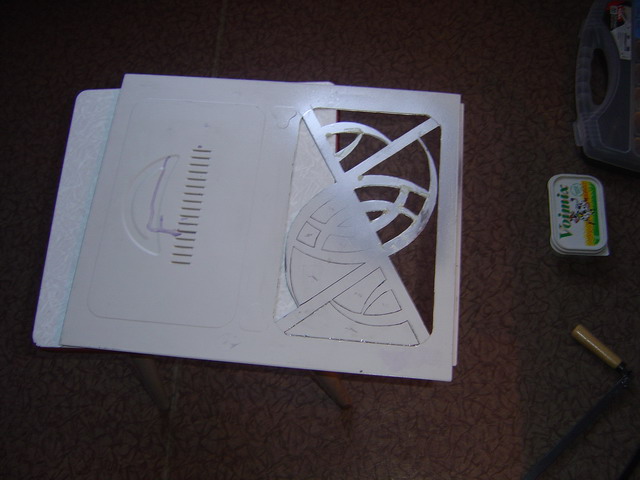

я и подумал нафиг мне делать прямоугольное окно. хоть боковуха и была испорчена ещё не всё было потерянно…
Вот чё я намудрил на прошлой неделе:

ещё не доделал, но всё ещё впереди…

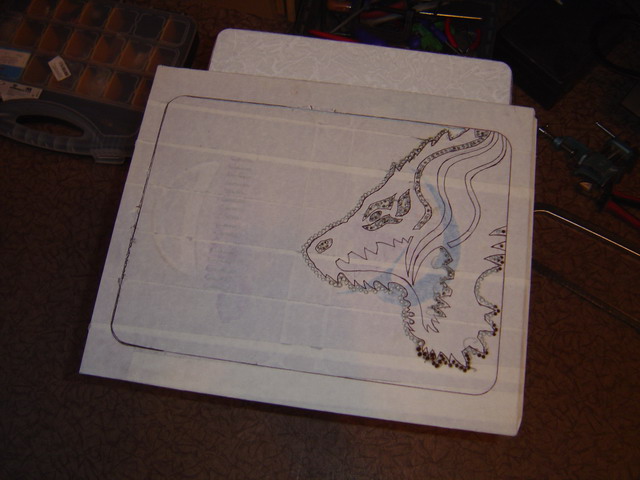

Как вам дракоша??? Правда милашка? Вот оригинал:

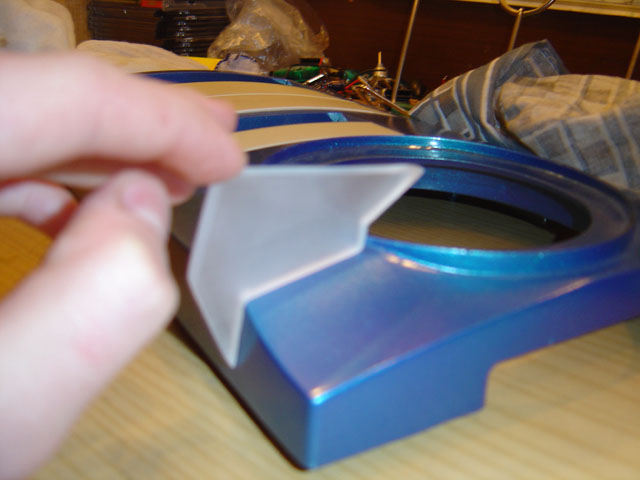

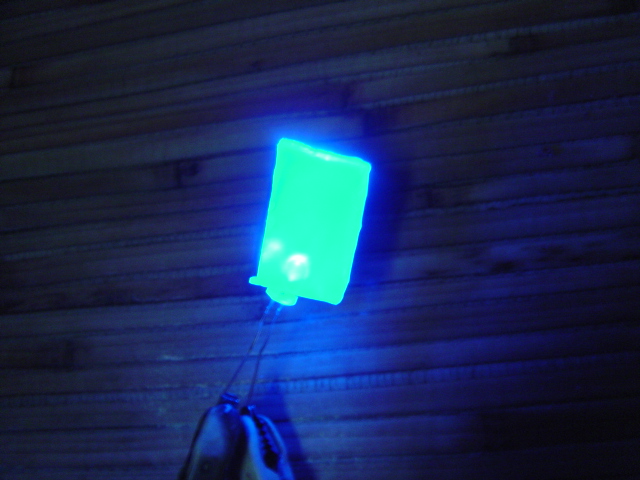

Поэкспериментировал с подсветкой для вентиля… Чтобы руна светилась равномерно сделал такую "ловушку". Всё просто вытачивался из оргстекла кусок по размеру, крылся матом(шкурился) с обеих сторон, диод немного стачивался, чтоб удобней приклеить было и сверху фольгой.

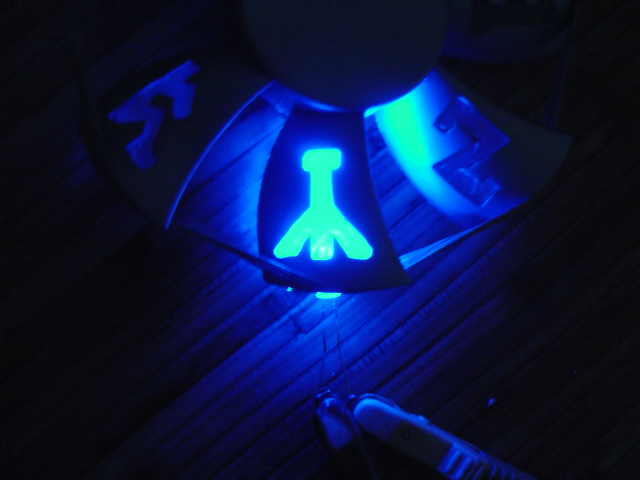

а вот как подсвечивает руну (я просто вентиль сверху положил, не приклеивал)
Намотал вторичную обмотку и покрасил рамку.

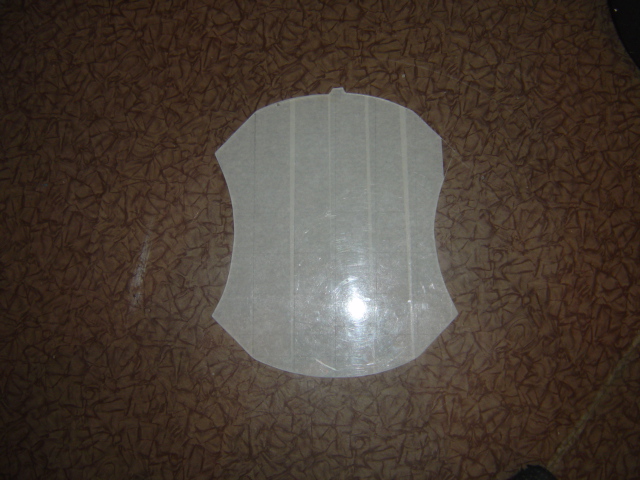

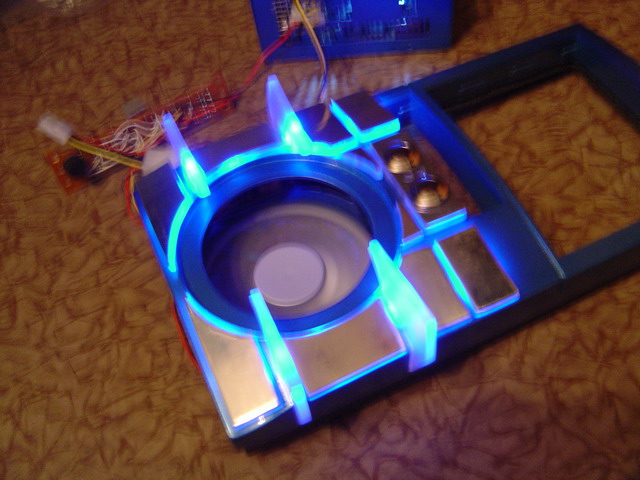

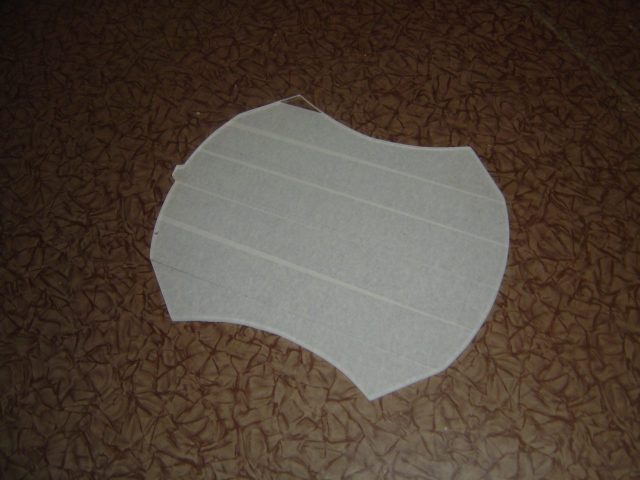

Седня привезли оргстекло и я забив на всё сел делать коврик. после двух часов…

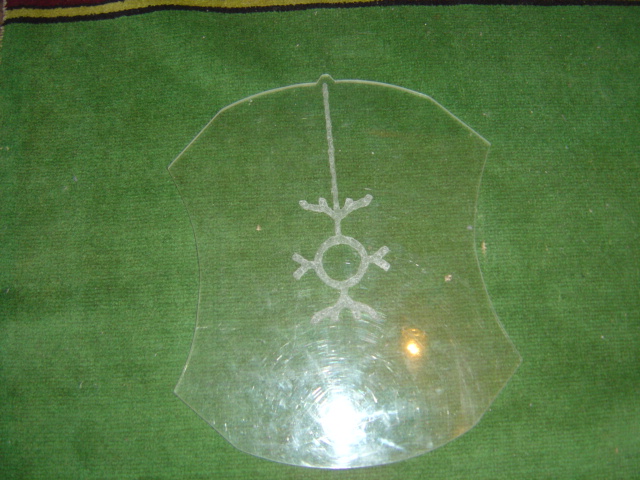

продолжение следует… зделал за вечер канавки для светиков…
Вчера ночью сделал отрезные круги и сёдня мучил заднюю сненку.
По дефолту там БП должен был быть…

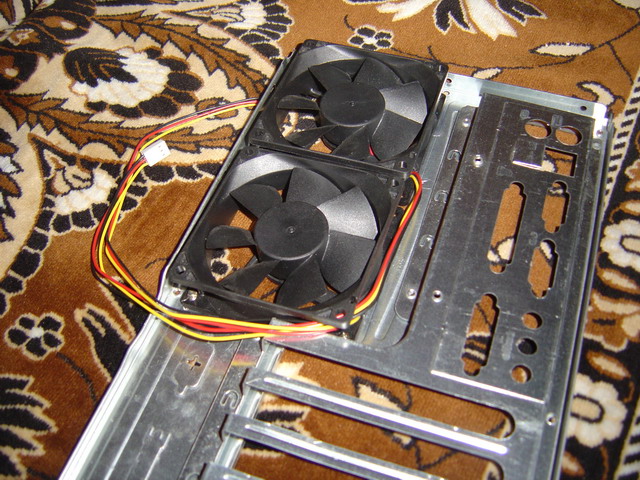

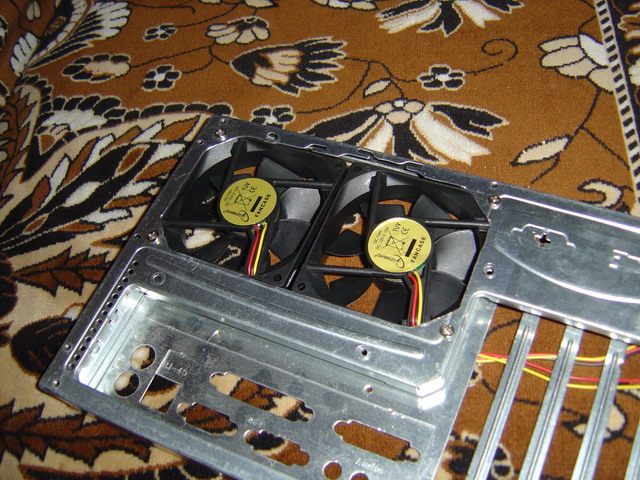

Теперь эти… два…

Решил приукрасить морду.

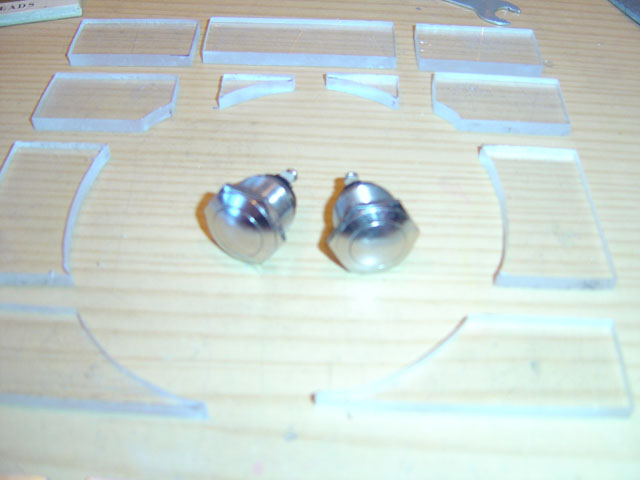

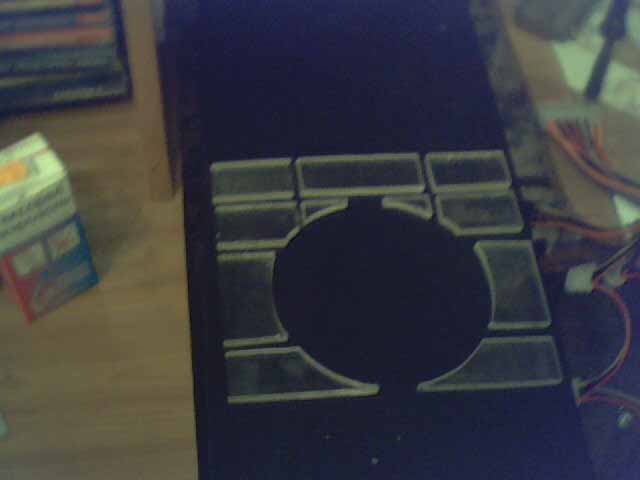

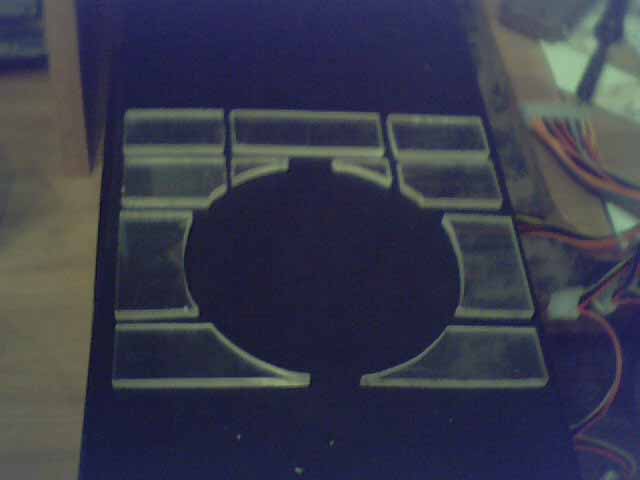

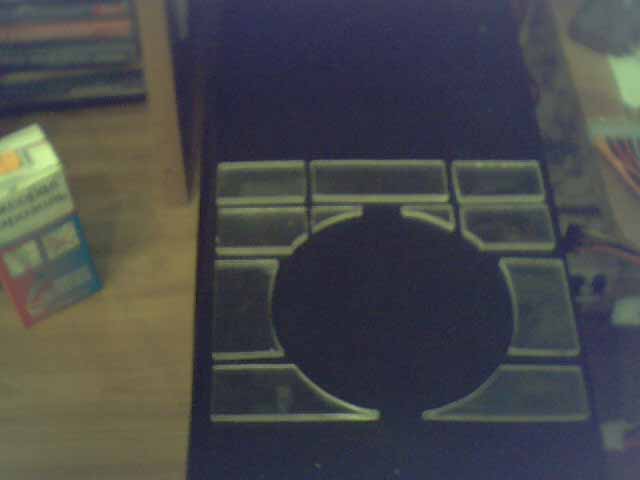

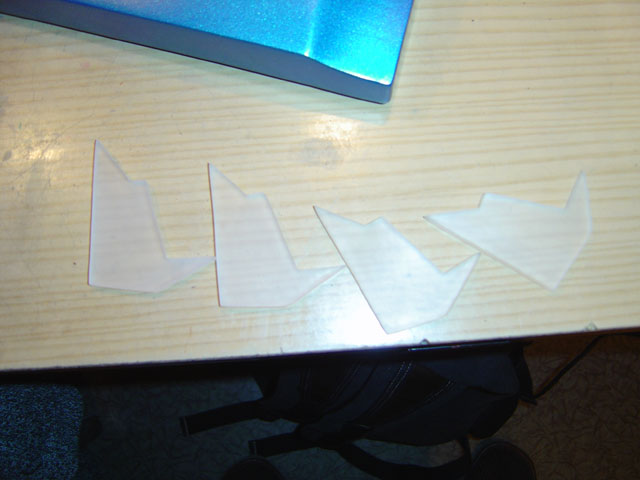

Пока выпилил только накладки из оргстекла.
На каждом куске будет ещё накладка из аллюминия, но это в будущем…
Пока вот что есть. Извиняюсь за качество, просто нет фотика...(


Прект жив!
Не было интернета… В выходные поработал.
это всё что было сделанно.

вот такие вот кнопульки будут на павер и ресет.

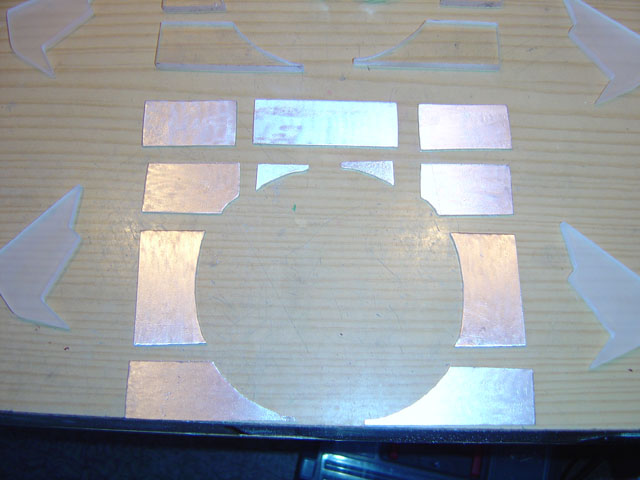

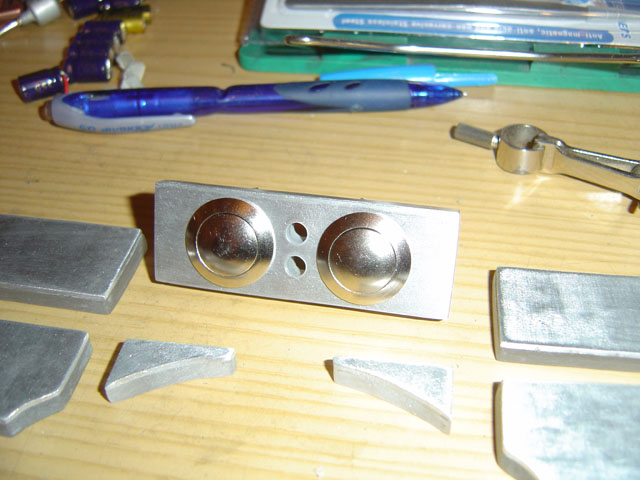

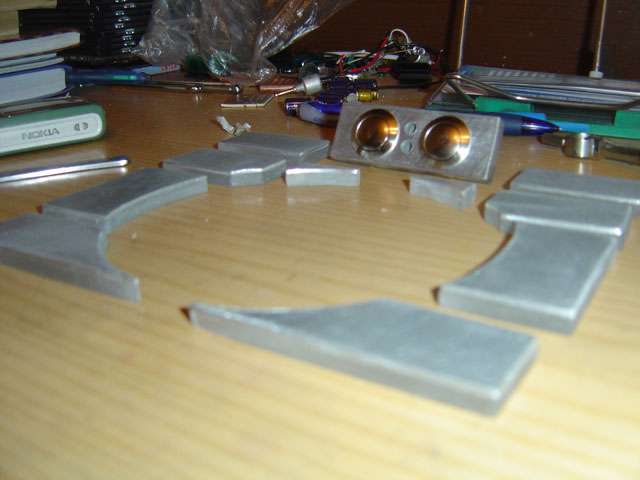

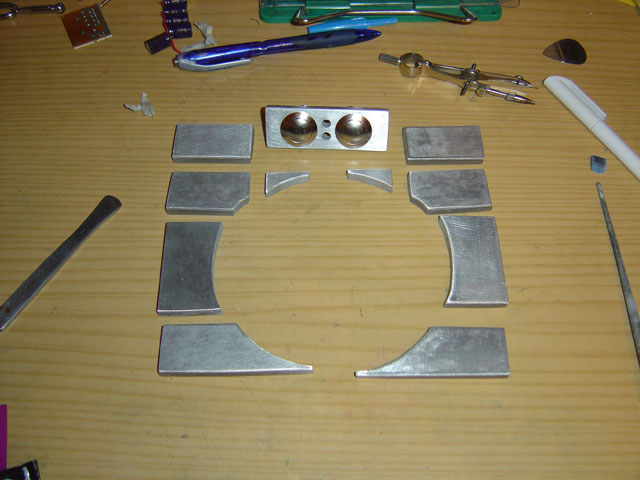

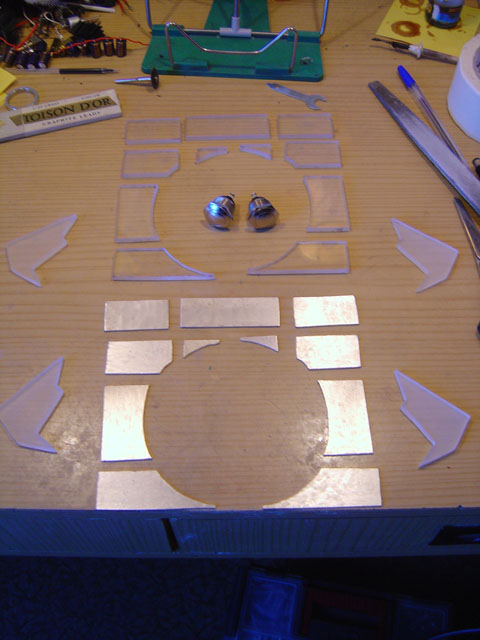

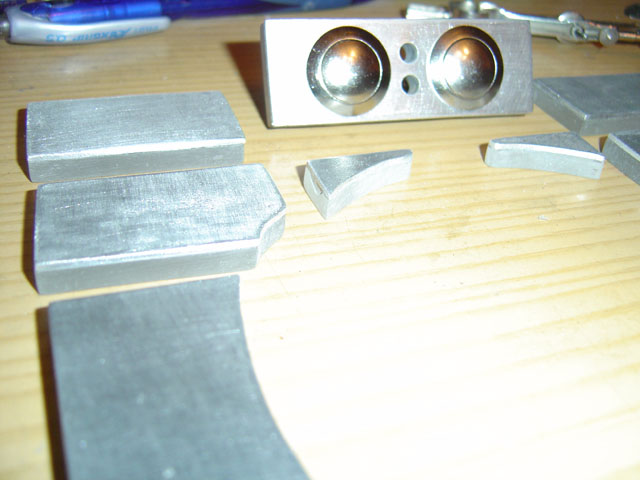

аллюминиевые накладки… выпиливались, и тщательно обрабатывались.

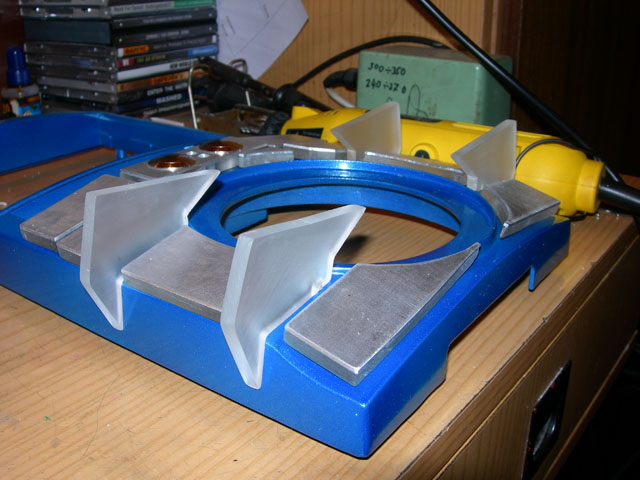

а вот эти штучки будут стоять так:

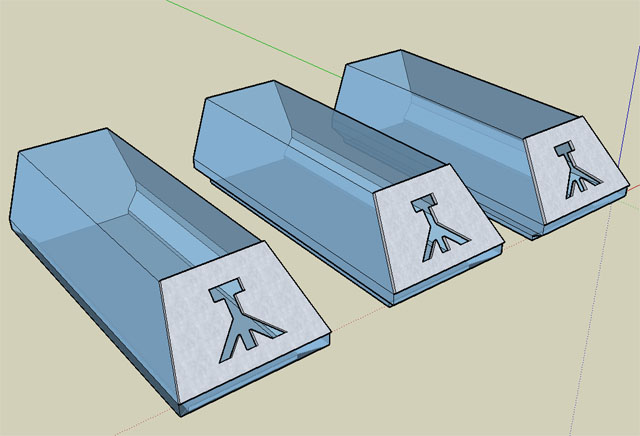

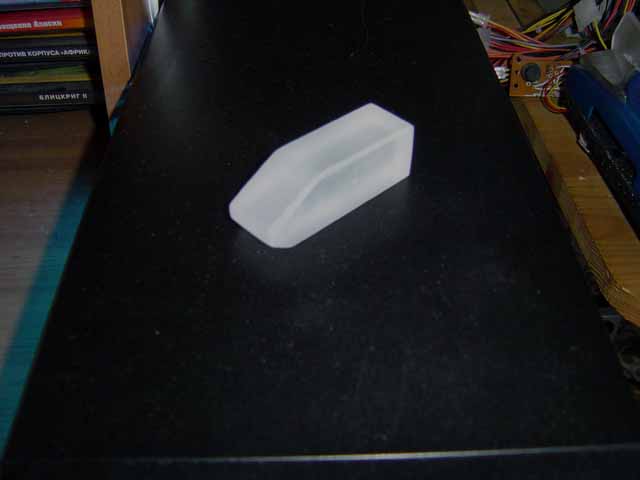

ещё в выходные купил брусок толстого оргстекла и набросал примерный вид ножек.

вот. Вот что сегодня замутил. Всё тщательно обработал, затем склеил, затем опять обработал и вставил кнопки.

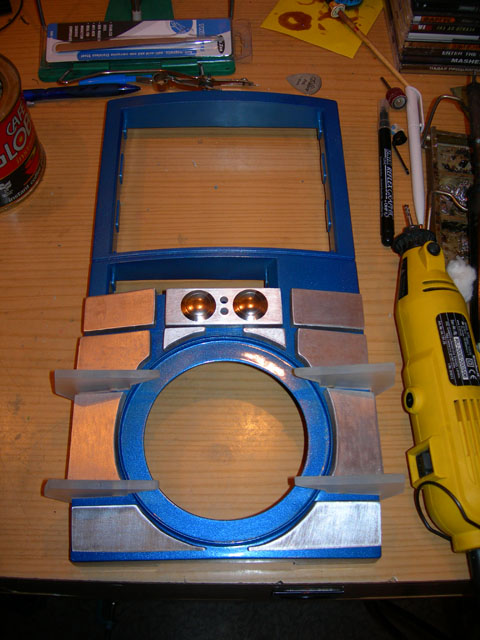

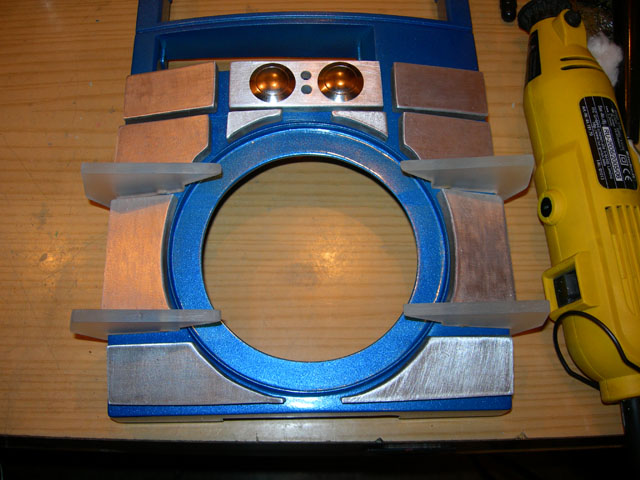

Вотъ. Вот так это выглядит на морде.

Замутил сегодня крепление для накладок.
Фоты:

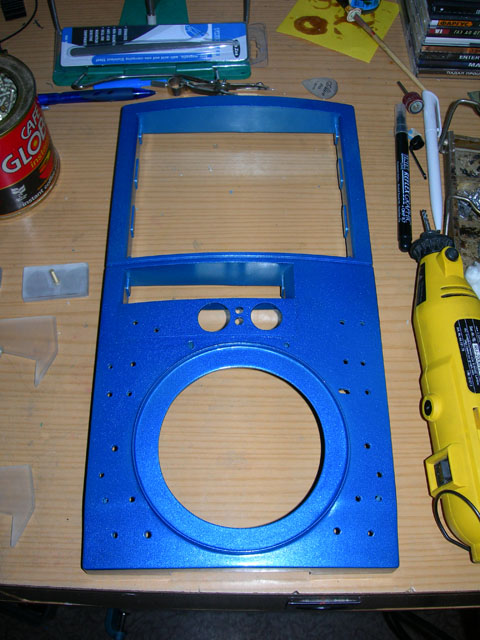

так морда больше похоже на решето. не правда ли?

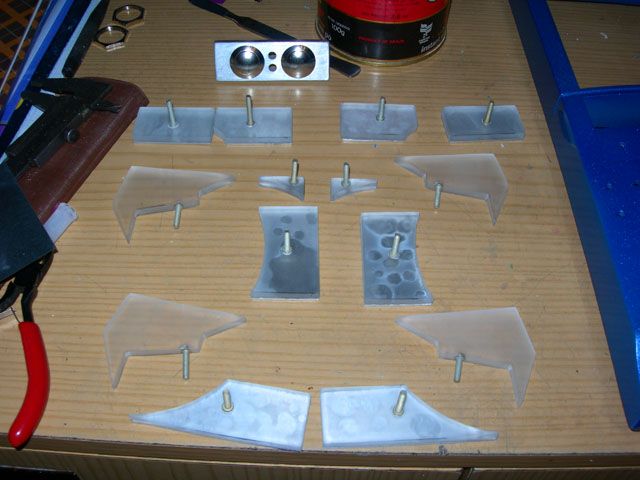

А это крепление:

А вот так всё в сборе.

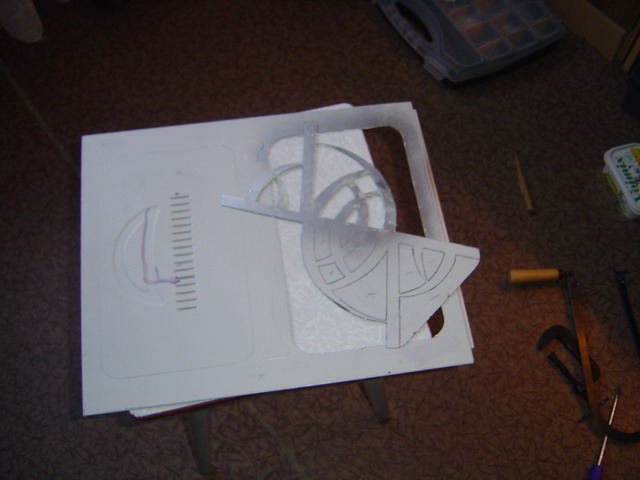

Вотъ.Сегодня работал с боковухами. Аллюминий, который на накладках сцуко плохой, поэтому полировка пока в процессе и продвигается параллельно.

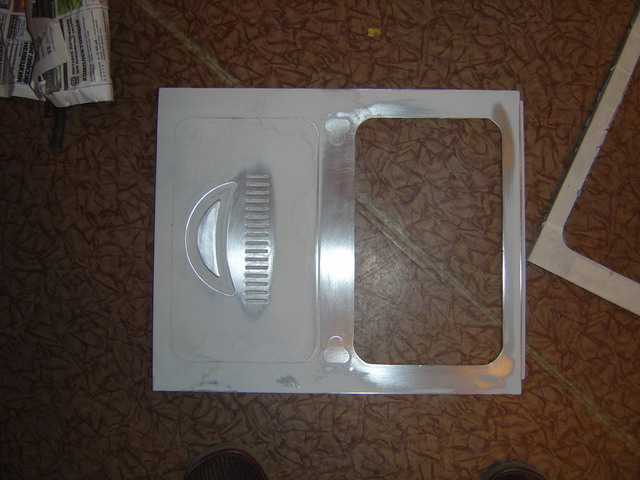

Вот такой была провая боковушка.
Это я пытался выпилить как только приобрел дремель

выпилил


и я начал счищать краску… наждаком

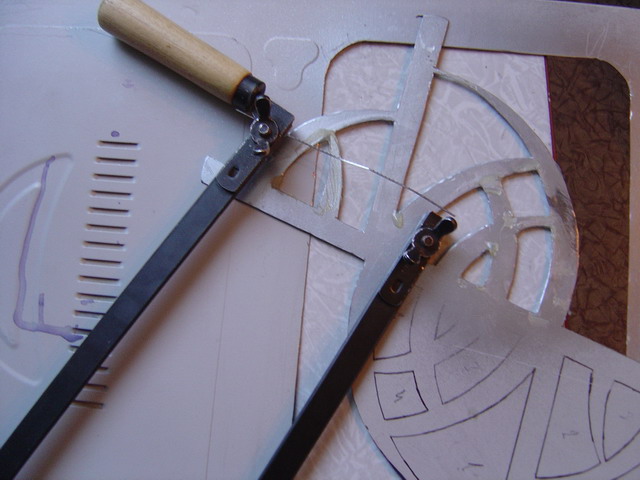

А это супер инструмент — Лобзик… ручной…

Левая боковуха



ещё была немного обработанна морда дракона

Вотъ. Из — за гемора с виндой и последующей её переустановкой я сегодня работал не много, но всё — же.
Дополировал накладки

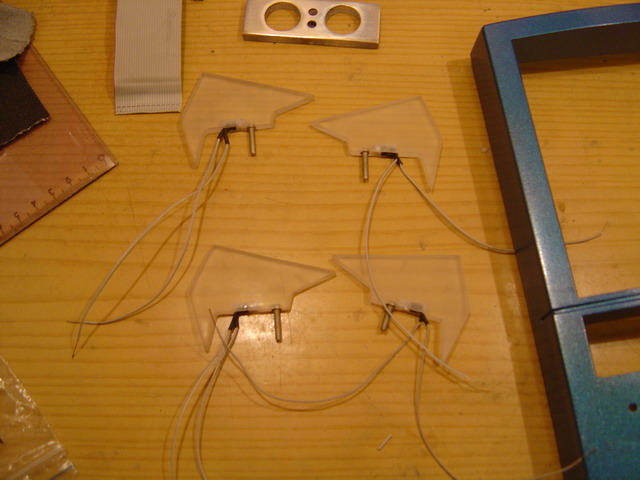

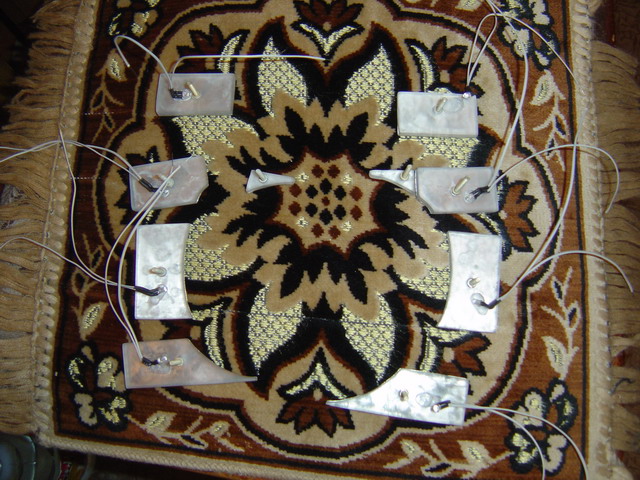

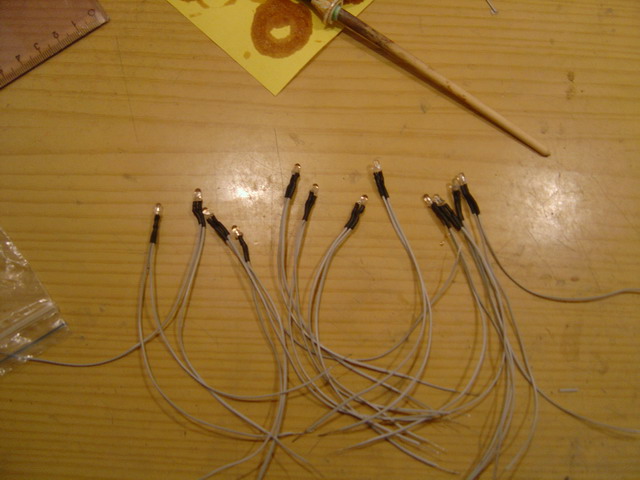

припаял провода к светикам, которые будут подсвечивать накладки.

Выфрезеровал в накладках углубления для светиков.

И в клыках

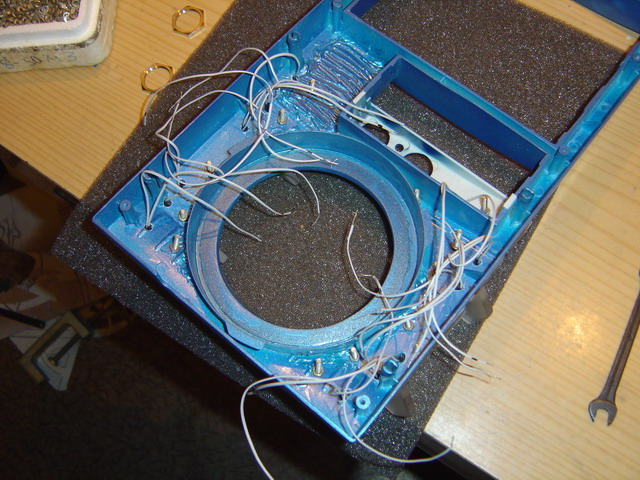

Подключать всё буду завтра, тоесть уже сегодня.Казалось, что посли приклейки диодов дел рас плюнуть, но не тут то было.
Оказалось, что отверстия отведённые под провода были довольно узкие и не все провода попадали в свои отверстия, поэтому пришлось сидеть с напильником и всё это примерять, подгонять, затем опять примерять и подгонять.
Потом пришлось ещё раз красить морду.
И вот наконец всё додланно.

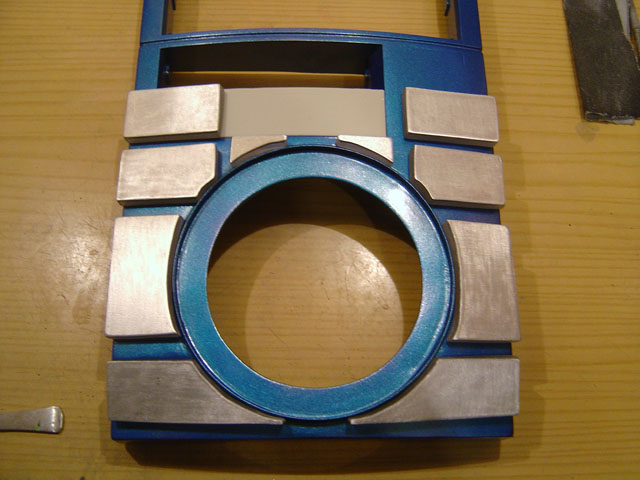

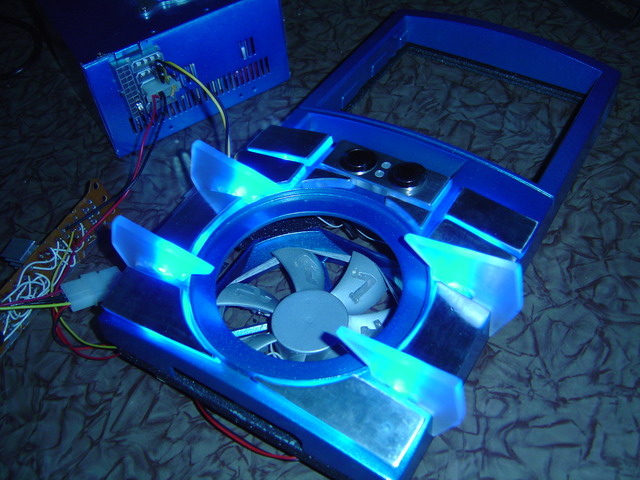

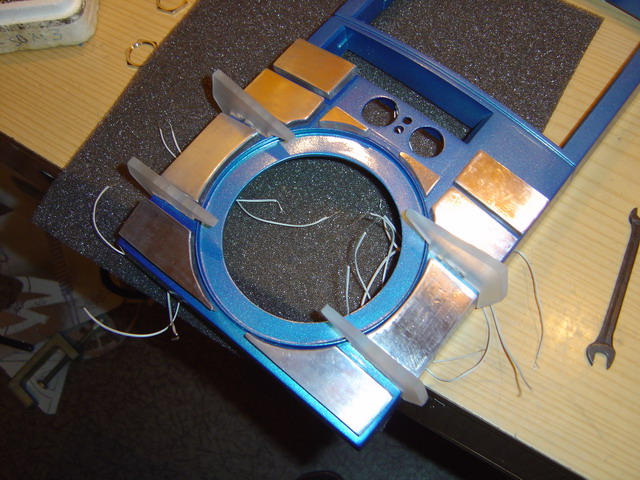

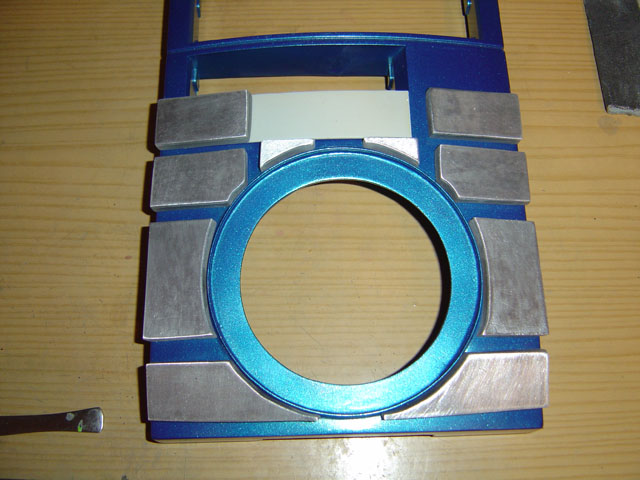

Это уже вставленные и прикрученные накладки.


Лицевая сторона.

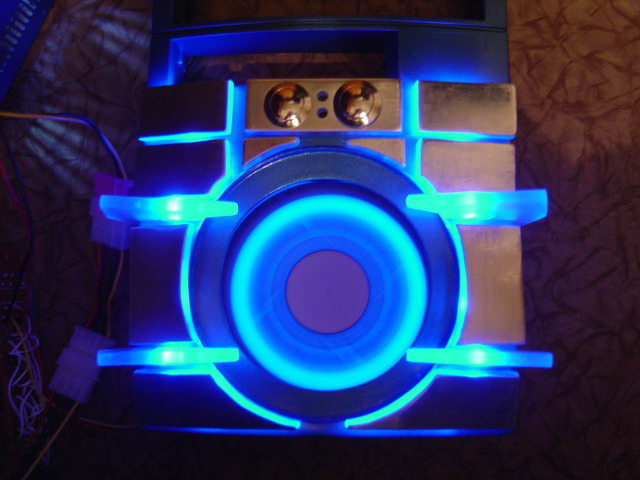

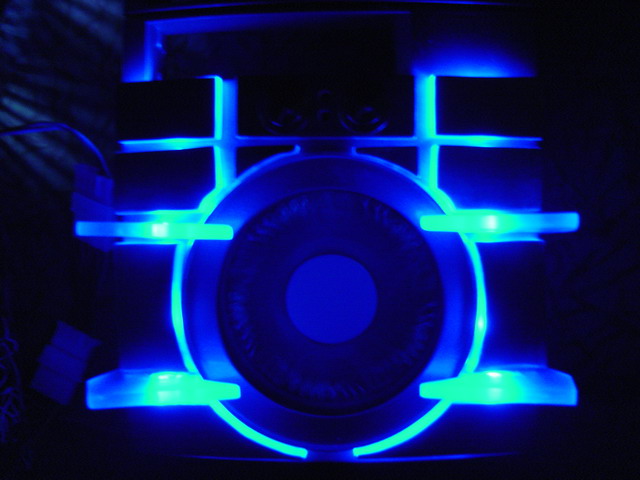

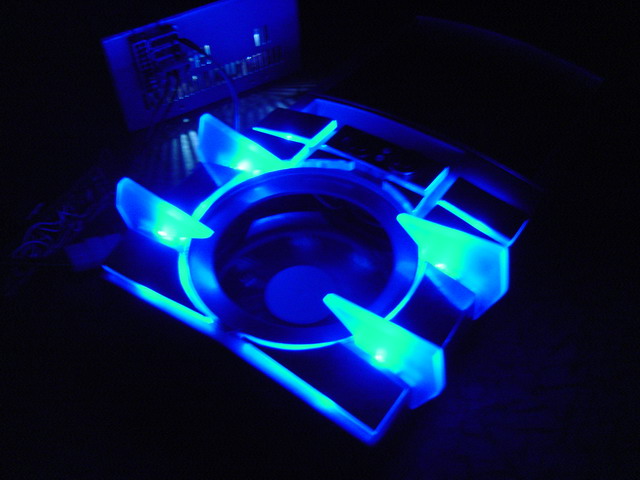

И вот ЭТО всё в действии.

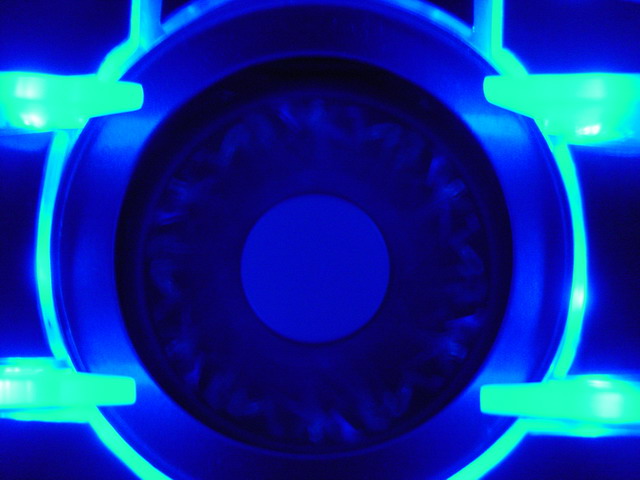

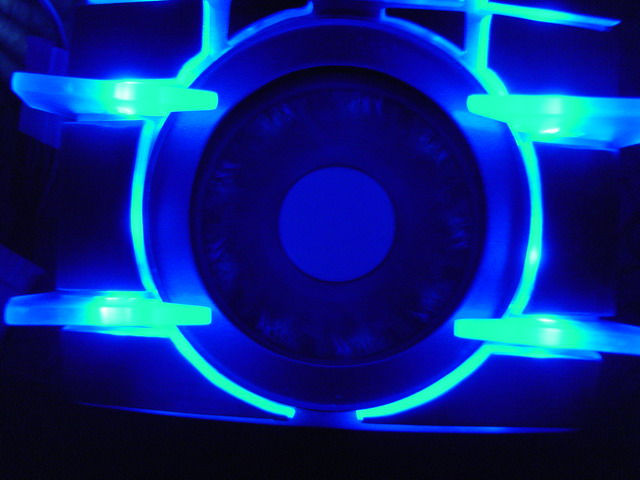

И вот блоухол со стробом.


Вотъ.Начал делать ножки. Оказывается пилить ножовкой 26 миллимитровый плекс довольно сложно. Поэтому випилил только 4 заготовки и мучил одну из них.

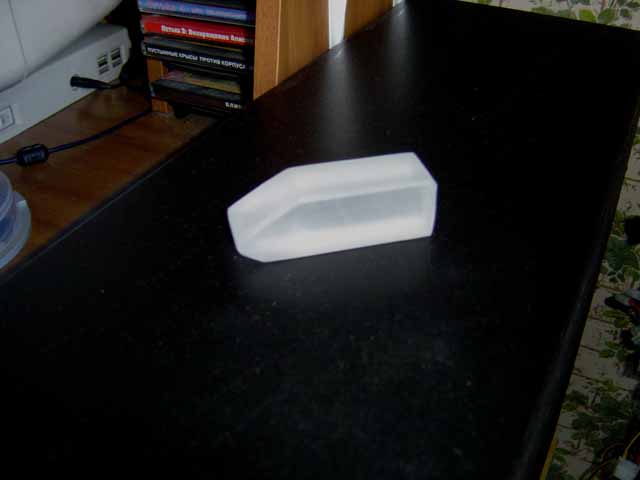

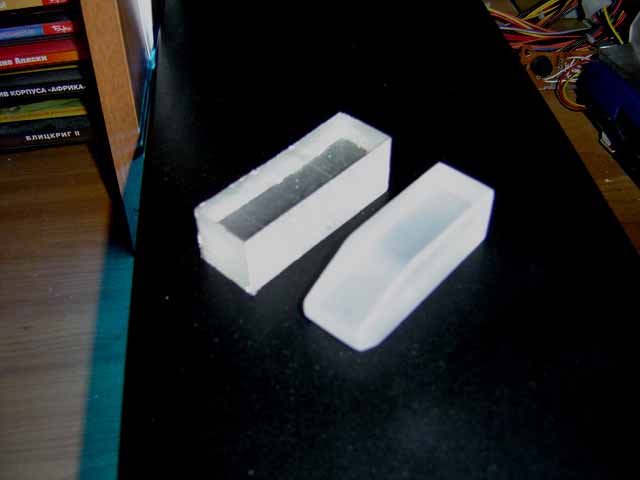

Вот примерный вид ножек. От аллюминиевой накладки решил отказаться… Просто устал пилить, а особенно полировать аллюминий.


вот по сравнению с выпиленной заготовкой.

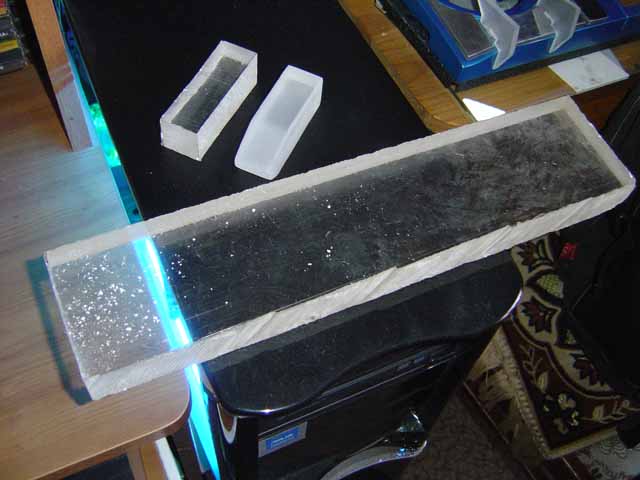

а вот и сам брусок, из которого я всё выпиливал.

Вотъ такъ.
