Проект BAT.

Author:Kanit

Ну вот собственно первые фото:

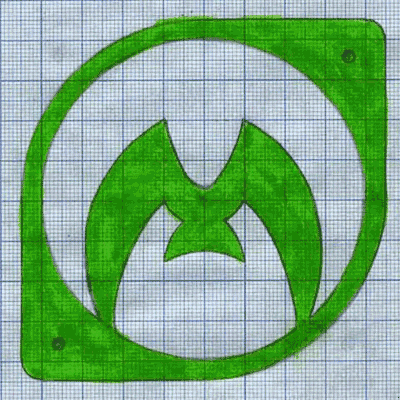

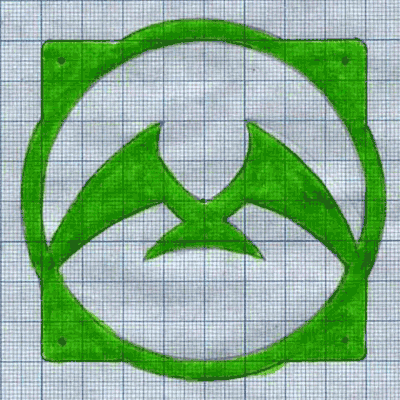

Т. к. исскуством создания векторных изображений не обучен то чертежи грилей сделал на миллиметровой бумаге, далее планирую их размножить через принтер, наклеить на акрил 3мм и выпиливать ручным лобзикрм, т. к. лазерной резки у нас в городе нет.

и еще

всего надо выпилить 6 шт.

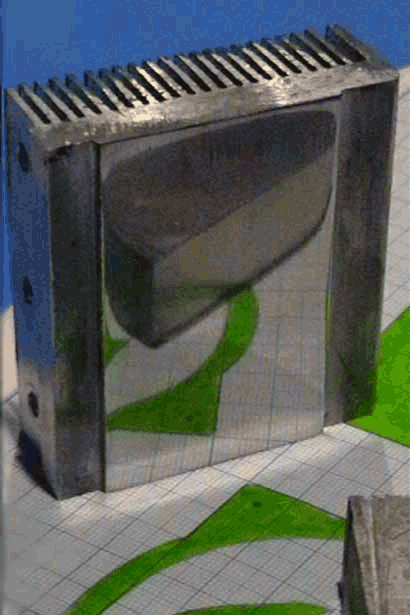

Как я уже говорил будет СВО, вот полуготовый ВБ на проц:

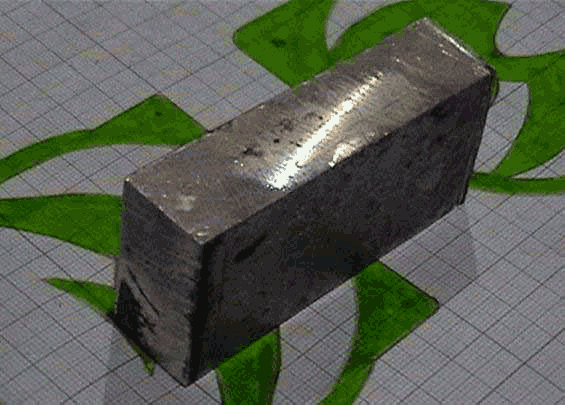

и заготовка на родной 865РЕ-шник:

доделаю их на следующей недели как только закончатся каникулы и получу доступ к фрезерному станку.
Пока что все, сейчас поеду за уголком и за крепежом, так что к вечеру будут еще фотки. Жду ваших отзывов и предложений! Дубль 2









подписи смотрите выше.

Поправил.
Forum adminНу вот и я!
Прошелся сегодня по строительным рынкам и нигде не нашел нуного мне уголка, но ато в одном месте мне скаали что привезут завтра и много, так сказать спешл фор ми. Насчет водоблоков, может из алюминия они хуже чем из меди, но подходяших мне заготовок я не нашел, а готовые ватерблоки купить нет возможности, так как нигде не продают, и под заказ привозить тоже отказаваются, даже не знаю что делать. Gluk, у нас в школе есть такая фишка, что один экзамен можно здать проектом по технологии, т.е. полностью вести идею от ее задумки до реализации с последующей защитой. И что это будет не важно, можно хоть табуретку сделать, хоть заново велосипед изобрести, главное что бы реализация была на уровне.
Ну а теперь о хорошем:
купил винтиков, вот таких (на самом деле их гораздо больше)

и вот таких, этими буду крепить мат плату к платформе

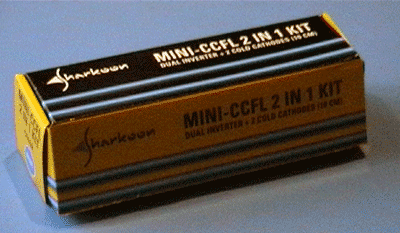

а так же неоночки


Еще две выну из старого кейса, а еще две надо будет купить. Всего их будет шесть 4х10 и 2х30.
Призадумался над покупкой нового блока питания и видимо придется это сделать по нескольким причинам:
1. Мой четырехсотватник здорово колбасит при полной нагрузке, а именно Cel D 2.53@3.4/GeForce 6800 LE 16/6 300/700@370/910/ 5 неонок и 3 светящихся кулера, тем более что планирую вольтмод мат платы и дальнейший разгон процессора.
2. Этот БП неотемлемая часть моего старого проекта, т.к. сделан в одном с ним стиле, и чтобы переделать его под новый нужен новый корпус для него.
Следовательно вопрос вам что выбрать? Я присмотрел полкиловатного залмана, но уж очень он дорогой Стоит ли своих денег? Если завтра куплю уголок(а я его куплю) то к воскресенью ждите 80% каркаса.

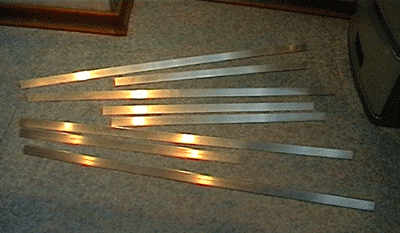

Все пошел спать. Ну вот день прошел не зря! Съездил купил уголок и уже почти собрал каркас, но так как батя увез куда-то камеру, что успел, то и сфоткал, фото целого каркаса ждите сегодня вечером или завтра


нашел вот такие планочки для крепления флопика

и вот такой радиатор, который по видимому буду использовать для ВБ процессора, так как подошва у него тоненькая следовательно тепло воде будет передаваться лучше. Я правильно думаю?
Как и обещал 80% каркаса, даже немного раньше.

Скажите мне чего нибудь дельное на счет ватерблока.
Теперь думаю как его покрасить что бы не облетел
.Доброг всем времени суток. Итак отчет о проделанной работе.
1. Доделан каркас и покрашен матовой черной краской. Перед основной покраской покрыл его грунтом, краска держится очень хорошо вопреки моим ожеданиям.

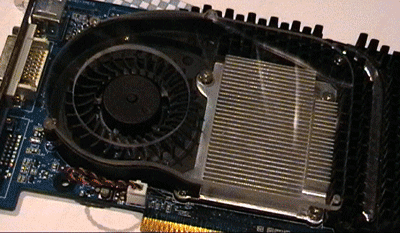

Так же сделал вот такую панельку для видюхи, из 3мм плекса, будет сделана гравировка и подсвечена синими светодиодами, рисунок гравировки находиться в стадии разработки.

Вот фотки собранного компа, просьба не обращать внимания на пучки проводов так как это лишь пробная сборка.


Как уже и говорил соединил два БП в один ( к сожалению не видно на фотках ), по нему скажу лишь что питается он одним сетевым кабелем а не двумя. Подробнее про него напишу дня через тричетыре когда доделаю.Как и обещал, фоты БП:

Что собственно сделано. Соеденил два основания с помощью двустороннего скотча, держатся мертво, проверено. Запаралелил провода сетевого питания блока, одновременно замених их на более толстые. Удалил лишние молексы, от нижнего блока питаются вилюха и мат плата, а от верхнего все остальное, в боковое окошко вырезал и вставил летучюю мышь, поставил кулеры с синими светодиодами.
Осталось: заменить задние грили на мои кастомные, поменять молексы на черные модинговые.
В ближайшее время выложу фоты ЖД и ДВД.
Предложения и критика по прежнему принимаются.У меня готов очередной девайс, с удовольствием выкладываю фоты:

как видно это жесткий диск и ДВДром, что собственно сделано: отполировал верхнюю крышку, а остальную часть покрасил в тот же синий цвет. Оптический привод просто покрасил и удалил переднюю панель, так как она будет объеденена с передней частью корпуса. Вот сейчас смотрю на хард и думаю может салазки для него сделать? Как думаете народ? Ух, чето я давненько ничего не писал в своей теме. Дела — чтож поделаеш. Ну ладно ближе к теме:
Сделал основу для ватерблока на чипсет. Так как не нашел медь, сделал из алюминия. Непонравится переделаю, заодно опыта поднаберусь в подобных делах.

крышечка из 5мм плекса, думаю такой толшины хватит.Доделал БП, а именно поставил свои грили и зараундил провода, поставил на видюху Крышку из плекса, пока без отверстия под ватер.

Sonic-Chainik, корпуса склеены между собой двусторонним скотчем, дно к дну. Чтобу можно было спокойно разбирать каждый блок независимо от другого. Питание провел ко второму блоку напрямую из первого. От нижнего блока оставлены только питание на мать и один молекс на видюху, у верхнего оставил только молексы для харда, СД рома и неонок остальное выпаял. Вроде все.
На днях доделаю ножки и начну заниматься лицевой и верхней стенками.Чето я припоздал с фотками, все из-за жуткой нехватки времени, черт ее!!!

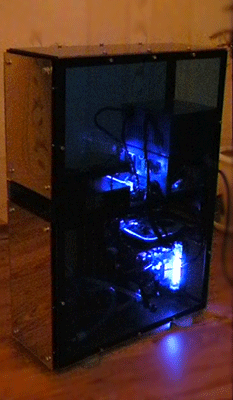

Ну ладно вот кейс почти в готовом состоянии, отсутствуют лишь боковые стенки:

Пред оформлен зеркалом, которое закреплено на синем плексе, на растоянии в 1см, как вы можете заметить на кейсе нет ни одной кнопки, они заменены герконами которые спрятаны под зеркалом, так что комп включается магнитом.
Говорил мне Vovka делай крышку ватера толще, а я его не послушал, в результате чего чуть не лишился матери, крышка лопнула, ватер потек. Теперь придется делать заново.

Поправил. Внимательнее с тэгами. Используй предварительный просмотр.
DMНу вот 2005 год пожошел к концу, а вместе с ним к концу подошел и мой проект.
Ниже фоты:


Хочу выразить благодарность:
1. Родителям. Отцу за дельные советы. Матери за постоянно гоячий кофе.
2. Морской свинке. За быстро и качественно снимаемый стресс.
3. Нашему бригадиру. За вовремя выплачиваемую зарплату.
4. Биллу Гейтсу. За классную операционку.
5. Сайту modding.ru. За отличные статьи.
6. Всем форумчанам. За советы.
7. DMaster`у, конечно. За исправление моих косяков.
Уф, вроде всех написал.
Смотрите фоты, оценивайте. Принимаются любые отзывы.

P.S. Ворклог прошу считать завершенным.

Хех..., опять поправил…
Учите мат.часть, коллега…
DMХай мазафаки!!!
Сегодня взял первое место на конкурсе проектов со своей летучей мышью

Моддинг рулит!!! Я форева!!!-=P[a]XHyK=-, нет, ты не чего не пропустил. Изначально дизайн кейса был совершенно другим, более навороченным. Перед я хотел оформить в виде летучей мыши, панель DVD привода сделать тоже в виде мышки и т.д. В творческом процессе, я несколько отошел от первоначального варианта. Получился кейс который представлен. В скором времени, буду кардинально его переделывать: переклеивать плекс черной пленкой, полностью переделать перед, навешать всяких готических прибамбасов, сделать вторую фальш стенку с гравировкой и т. п. и т. д. Короче сделать все, чтобы придать кейсу готический вид. Так что The Bat 2 будет очень скоро Вот только разделаюсь с поступлением в универ и сразу за работу!!!
