Worklog Project eXtreme-Hi_Tech
Author:Nikk
Маленькая превьюшка:Тестовая схема, собирал из чего было от сюда резики на два вата, выглядит ужасно но нато и тестовая:
Что получилось в результате, пока особо не изголялся
Почти белый ( качество хромает):
Оранжевый:
Ну стандарт- зеленый:
Че то такое страное:
Розовый:
eXtremeHi_Tech*, пост разбит, так как делалось все не за один день*
Идеология проекта, корпус в стиле Hi_Tech, но не в строгой форме, а скорее urban стиль, собствено больше пока не чего не скажу :)
Кейс будет собираться под СВО, здесь же будет вестись попутно ворклог по созданию СВО ( СВО будет затачиваться под кейс, как и сам кейс под СВО, каламбурчик :) ). И так, искался кейс, побольше и самое главное с П -образной крышкой ( звучит глупо, но появилась идея как можно это использовать). Очень кстати на городском форуме продавался АТ BIG ( ну скорее отдавался, да еще две штуки, купил оба, второй отдал eujinу моему другану и собрату по оружию). СВО мне будет помогать собирать Duzz ну и он будет свою СВО доделывать :) ). И так фоты:
Кусок меди для ватеров ( у eujinа счас практика, обещал "раскатать" нам медь из этого куска в 15мм высотой):
Вот таким он попал ко мне в руки:
Внутри:
Снял БП:
Теперь все предстоит обрисовать на бумаге, потом в 3д, осноной цвет скорее.
— И так верстаю 3д модельку кейса:
— Продолжение: медь была отдана Duzz'y, было решено делать "змейку", крышка из акрила, сверху крышки -пластина из алюминия для фиксации самого ватера на камне.
Взял у duzz'a чемоданчик (эх у меня тоже такой есть, тока девайс сдох)
Все наверно догодались что там внутри :)
— Ныдыбал панельки под АТХ стандарт, чтобы не париться и не не резать весь задник каркаса, как в Dark_Cyber
День начился с похода в универ ( 2 пары, но так как я теперь 2 курс стало как то легче с учебой), полсе началась поездка по магазинам в поисках отрезных кругов, нашел в магазине для ювилиров. Было решено избавиьт морду от по перечной "решетки" сделав из неё просто панельку, блухол тоже не стал резать так как будет водянка и за мордой будет бочок с попмой, так же не хотелось свзяваться со стеклотканью, так что появилась другая идея как сделать красивую мордашку
Срезал выступы в виде решетки на морде, так как они мешали моей задумки (эх скоро модельку выложу сверстаную)
Взялся было за шпатлевку…
Но понял что чего то не хватает… не хватоло 3.5" выреза под флопик, дремель в руки
Теперь шпатлевка, была куплена на основе стеклоткани ( когда я у Dark'а делал кастом морду из стеклоткани), зашпатлевал
Далее через 20 мин засохла, шлиф машинку в руки вот так стала выглядить морда
— Продолжим. Купил помпу, 450 литров в час.
Коробка:
Сама помпа:
Было решено проверитm сколько же качает она на самом деле за час, тестовый стенд:
Регулятор подачи воды открыт на максимум получилось за час качает 402 литра, сразу сразу нашел огрех- камера не совсем герметична, придеться заливать селиконом думаю добиться 430 л/ч.
Куплена краска, на фото цвет кажеться более голубым, в реале он темнее особено после того как перемешал, также купил отвердитель:
Duzz усилено готовит чертежи, скоро будет ватер:))MMX, ГЫ, вообще то в комплекте идет крышечка на него чтобы закрыть подачу воздуха, и удача мне не нужна
КУпил шланг, 9мм внутрений, стенки толстоваты 2мм
Vovka, ну завернул)) так скажу что будет дверца но в необычном исполнении и еще пару фишичек…Купил пару штуцеров для бачка и хомутиков
Vovka, бачок 2.5 литра, ставить во внутрь, собсно для чего искался кейс по шире и по больше, его еще предстоит или сделать или найти, видел симпотичный аквариум на 2,5-3 литра из зеленого пластика, тока штуцера поставить и крышку сделать:) но размерами, н аглаз мне не подойдет.Пока что взял герметик:
www.modmag.net/author/n1kk/IMG_0011.jpg
И залил трещины в помпе:
Радиатор, прошел по магазинам, посмотрел на автопечки, сделал выводы: маленьких нет, на медные цены кусаються, решено было попробывать сворганиьт самому, и так первая идея:согнуть из медной трубки (10 мм внутрений) змейку и через термоинтерфейс ( кпт или алсил) повесить на нее радиаторы ( стянуть между собой) и все это обдувать 120мм:
Идея была отвергнута, после консультации с BeWize'ом (пасиб).
Идея номер два, подсмотрена на оверах и несколько изменена:
Нарезать медные трубки, между ними намотать довольно толстую проволоку из меди, потом это все пропаять, делать змейку посредством соиденения трубок шлангом, опять же на обдув 120 мм.
И так мой градусник для СВО, 3 термопары измирения с точностью до 0.00 работает не зависи от копма, разные действия при достежинии опред. темы как то 220 на выходе или замыкание реле…
Собрал, проверил работоспособность:
Купил шдейв под цвет буд. кейса:
Теги мальца поправил :) а то невидно было фоток.
S.W.A.T.Сделал вырез под АТХ:
И блоухол под 120 мм винтель, собствено он и будет одувать радиатор СВО прикрепленый к задней стенке:
Сталь толстая зараза
ЗЫ: пока не обтачивал края вырезов.Купил винтель, к сожалению не удалось найти не ТТ, не гласиалтеч, выбор пал на Титан.
В коробке:
Так сказать извлёк:):
Сделал вырез под экранчик, вставил для пробы:
Скорее всего возьму печку от волги новой (ГАЗовская), люминия, небольшая, аккуратная, крАсиво смотриться:) и новая))Обошел много хоз магазинов в поисках бачка, уже хотел идти домой как вспомнил про ещ еодин магазинчик и купил там себе бачок:), 3л, твердый пластик ( не прогибаеться, даже стенки и крышка), гермитичный -стоит дороже, его я себе и взял:
Примерил помпу:
Благодоря товарисчам с форума modmag.net (раскритиковавшим мой бачок)… пришлось новый бачок делать. И так 1.5 литра (после советов c duzz'ом), толстый пластик, намучался делать вырезы под штуцера, в итоге пробная сборка! пока без прокладок и не все с гайками:
Штуцера для: 1) проводов 2) выход помпы 3)слив в бачок 4)расширительный бачок.
Что внутри:
Купил радиатор (ТТХ попозже)
Вечером, мини фото гайд по созданию бачка.
ЗЫ: бочок буду красить+ идея с подсветкой днища бачка+рисунок УФ краской.
ЗЫ2: помпу пришлось резать.Vovka, ну как какие… что можно убрать то и уберу, скорее всего буду делать из пенопласта свеху пластик т. к. пенопласт еще будет выступай в роли шумоизоляции.
Примерил, радиаор… расторился- большой зараза… через два часа…
Повторяю свой пост в связи с откатом:Задолбало что все валяеца по всему столу, в нем и под ним… купил себе такой вот ящичек для мелочей:)
НАконец то нашел в своих запасниках светодиодные индикаторы, два из которых уже спаяны были мною… для чего они спросите?.. а увидите :gent:
И так резалты моих танцов с дремелем:) Добавился еще один блоухол под 120мм на днище, 80мм блоухол на корзины, с мордашки были срезаны крепления для станд. винтиля, что добавило мне еще пару см свободного места, отрезал верхню планку ( была прварена точечной сваркой), зади не большой вырез под питания помпы и электроники, вырезал окошечко под 3,5" девайс. Фоты:
Примерил бачок:
Далее разрезал крышку на две части, все видно из фот, одна получилось буквой "Г", вторая-просто панель.
Примерил:
Ватер не даделка:
Vovka, ИМХо припаять можно, потобраться легко, сложнее с пирамидками хотя здесь тоже есть идея…Покупки:
Новый мультиметр, взамен умершему (хех суицид), кард ридер прикупил для SD и MCC, точнее сказать это не ридер а переходник какой то:) типа можно юзать как нормальную флешку, ну и два уголка для радиатора- концы будут выведены прям в кейс.День не прошел зря несмотря на вчеращний вечер и ночь… и УТРО (смотрели расвет мертвецов? это про меня)!!!
Почти довел до ума радиатор, сначала пробно вставил два уголка без хомутов вот что получил в результате, на фотах один из шлангов перегнулся-будет стоять распорка
Сделал вырез в задней стенке каркаса под уголки радиатора
Сделал креплнние для уголков из кусочка плекса, самым сложныим оказалось сделать отверстие под уголки, но этоя осилил. Уголки были на шланге были зафиксированы хомутиками
Не стерпел примерил… и сразу понял свою ошибку радиатор придеться поднимать на 2 см, благо- просто укоротить шлагни
Некоторые уже видиели моё расчерченое окошко (S.W.A.T довольно лестно отозвался, так что покажу всем ), имно для этого искался кейс с крышкой "П"
Начал делать ножки "хамелион" ( ну кто обзор видел и читал то поймёт), нарезал плекса для них, придумал схемку и просчитал все элементы, будет гайд.
По мелочи: сделал вырезы под магниты, просверлил отверстия под винтели, обработал почти все края, прикрепил корзину на 3,5, надеюсь завтра покрасить каркас, купил ручку для кейса( зачем? скоро увидите ).
DMКаркас со вспышкой:
без:
Корзины:

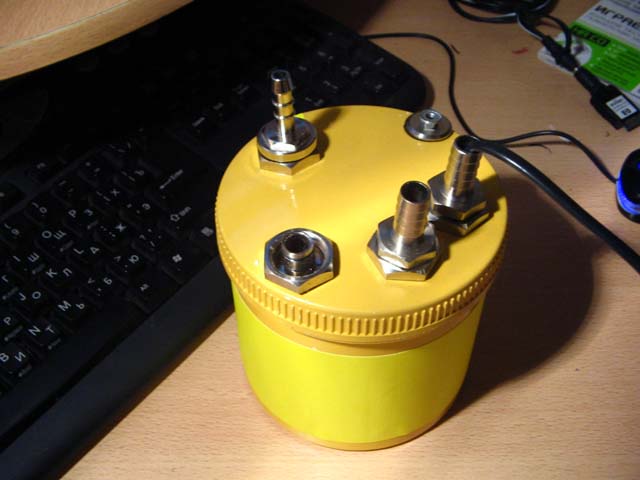

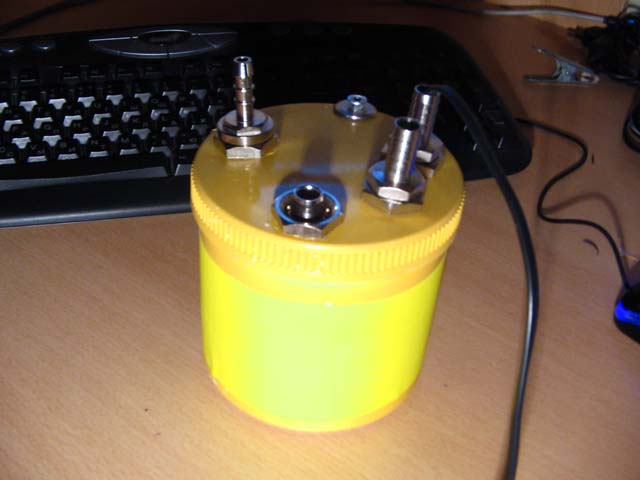

Несмотря на подкасивший меня грип, и смертельное дыхание сесии…Бачок, полностью работающий, осталось только пару мелочей добавить и на днище наклеить виброгасящий материал.

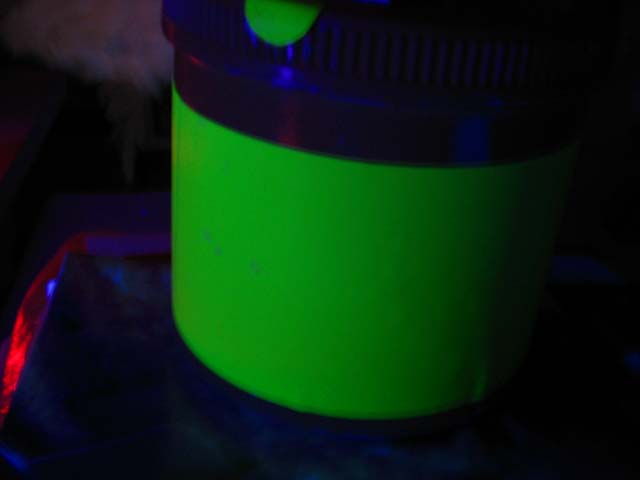

Так как в кейсе будет стоять УФ -лампы, сам бачок светиться в УФ (фота не удачная)
По ватерам: пришлось делать самоделнье штуцеры, скоро будет готовая прижимная планка, купил всякую мелочь типа прокладок для ватера, стоекПолностью доделал хамелион, в результате:
(хех так сказать после процесса :) )
(общая)
Небольшая превьюшка ножек, скоро гайд допишу (как и по бачку):
Дальше воплощение в жизнь слизаной с кейса ТТ "дверца", пока все грубо и не очень состыковано, но главное идея:

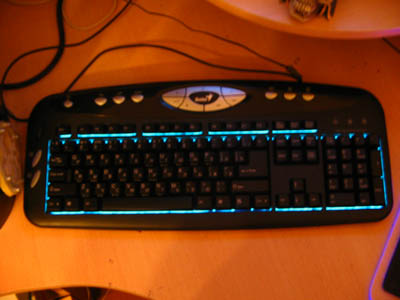

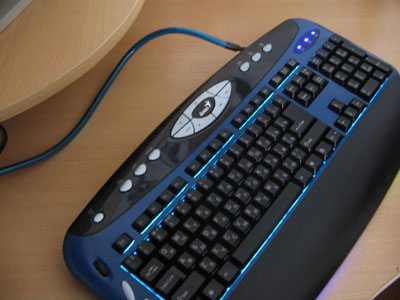

Четыре часа мата или мод моей клавы:) Фотки не очень удачные с утра попридичней сделаю, ну а пока что есть:
В темноте
Так собсвено продолжим. Хватит с KeLaF'a, надо и себе порисовать вот так будет выгляить мордашка, БЕЗ "дверцы"
Также набросал искизов для рисунка на мордашку и боковую стенку, п ока думаеться аэрография или кейс врап...KeLaF, молчи… сатанист
Моделю:
Несколько промежуточных рендеровПокрасил боковушки для дверцы, грунт+краска, пока без лака.
В поисках экранчика от нокии… ну ясно зачем он мне нужен
Также спасибки TANK'у за помощь в создании печатки
Вот экранчик:)KeLaF в своем ворклоге ( forum.modding.ru/viewtopic.php?t=9130&start=30 ) выложил ватеры, крышка из моего плекса, который светиться в УФ, вот собсвенно мой на видео, крышка пока не закрученна, штуцеров нет, тоже светиться в УФ, голубым под цвет каркаса и кейса.
Жесть как она есть, 120мм на радиатор водянки
Спаял тестовый вариант фанбаса, вроде работает:)Кому интересно написал статью по клаве, заточенной под проект, почитать можно в "Железе" за июнь.
До:
После:
