EVGA Classified SR-2

EVGA Classified SR-2
Огромный корпус из дерева и алюминия

EVGA Classified SR-2

Автор проекта: Spotswood
Источник: http://forums.bit-tech.net/
Перевод: Александр ШароновОсновную задачу перед своим будущим корпусом моддер Spotswood из США поставил предельно простую: хорошо справляться с вмещением и охлаждением системы на базе EVGA Classified SR-2. Но желания на этом не закончились. Энтузиаст захотел сделать очень большой и вместительный корпус, чтобы в будущем сохранялась возможность максимально гибкой модернизации системы. Итак, вот как выглядит деревянный корпус на предварительных трехмерных эскизах.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-22

Чтобы лучше понять масштаб стройки, Spotswood привел сравнительный снимок с Mountain Mods Ascension, который считается большим корпусом на две раздельные системы.

EVGA Classified SR-2

Силовой каркас будет очень прочным, ведь автор планирует сделать его из древесины дуба. Внешнее покрытие – фанера и шпон дуба.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

evga_classified_sr_2

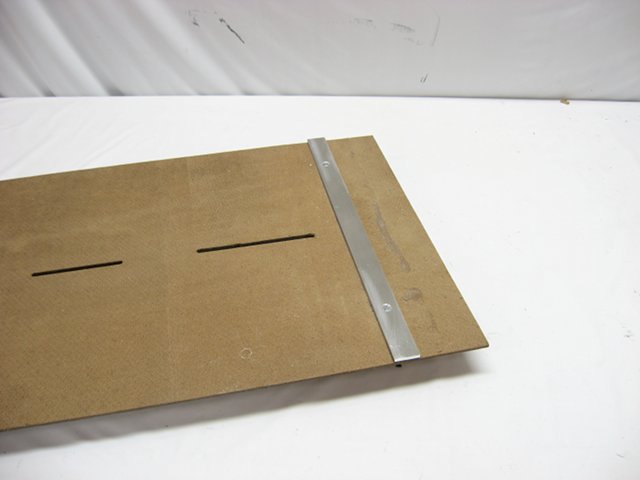

Эти деревянные элементы не являются будущими частями корпуса. Они отправятся на свалку сразу после того, как исполнят роль шаблона для изготовления деталей больших стоек устройств 5,25”.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Даже с использованием серьезной техники резка алюминиевых листов толщиной 2,5 мм растянулась на долгие часы.

EVGA Classified SR-2

Последовательность изготовления панели крепления блока питания аналогична. Дополнительным этапом здесь стало лишь выпиливание прямых углов, которые изначально получились слегка закругленными.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Аналогично были сделаны новые алюминиевые щитки, на которых впоследствии расположатся вентилятора 140 мм.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Моддер записал короткий видеоролик, чтобы продемонстрировать процесс резки алюминия.

Чтобы закрепить оборудование, в алюминиевых листах Spotswood проделал отверстия.

EVGA Classified SR-2

EVGA Classified SR-2

Новая большая деталь – передняя панель. Как и многие другие элементы корпуса, в количестве двух штук.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Пробная сборка первых компонентов. Алюминиевые детали уже отшлифованы.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Потихоньку очередь дошла и до последних алюминиевых деталей корпуса. Ими оказались небольшие внутренние заглушки с отверстиями для трубок СВО и проводов.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Настало время наделать немного опилок! Для их изготовления автор взял древесину красного дуба. Попутно с опилками будут сделаны доски каркаса нижней части корпуса, но это, как вы догадались, лишь побочный продукт.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

В составляющих каркас досках были проделаны наклонные отверстия для шурупов, аналогично поступили и с днищем корпуса.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

С верхней части корпуса моддер обошелся точно так же. Во время процедуры сборки все деревянные детали были покрыты предварительным слоем краски.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Первые слои порошковой краски обрели и алюминиевые детали корпуса.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Моддер изготовил из фанеры переднюю и заднюю стенки и установил их на место. Кстати, конструкцию необходимо сделать максимально прочной, вес лишь одного использованного на данный момент алюминия превышает 11 кг.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Так как корпус будет иметь нескромные размеры, для заполнения всех брешей каркаса потребовались дополнительные панели из фанеры. Вот, к примеру, очередная передняя стенка.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Эта панель будет разделять верхний и нижний этажи корпуса.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Не обойтись и без боковых стенок.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

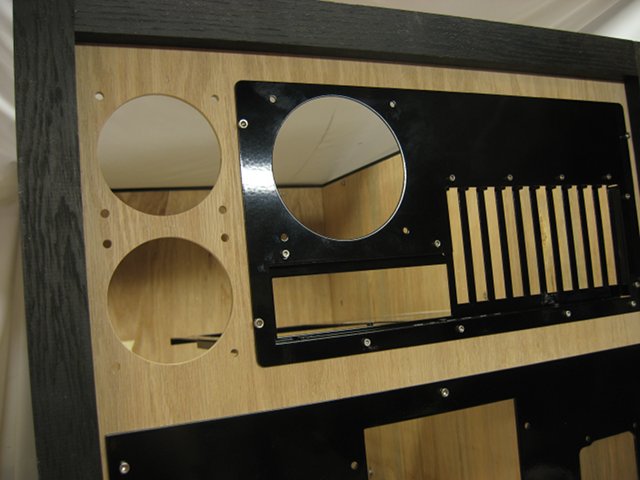

Панель крепления материнской платы получилась у Spotswood простой и элегантной.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Работа над полом верхнего этажа почти закончена. Все отверстия для вентиляторов имеют диаметр 140 мм. Алюминиевые заглушки с прорезями позволят без труда перемещать трубки СВО и провода.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-22

EVGA Classified SR-2

Неотъемлемый атрибут большого современного корпуса – радиаторы СВО.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Их деревянных досок, фанеры и шпона дуба Spotswood собрал дверь корпуса. Особое внимание было уделано подгонке деталей.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Дверь будет держаться благодаря набору простых крючков. Они сделаны из плоских алюминиевых болванок толщиной 3 мм.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Нижний ярус корпуса готов на 99%.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Верхняя часть кейса требует отдельной двери. Благодаря небольшому окошку в навесной стенке проверить состояние внутренних компонентов можно в любой момент.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

В работе остались последние элементы корпуса – передние двери. Они были сделаны по аналогии с другими дверьми. Окончательная подгонка размеров проводилась непосредственно на месте установки.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Интеграция кнопки включения.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

Так как верхняя стенка корпуса будет открываемой, то для простой и быстрой ориентации тяжелой детали Spotswood установил на обратную сторону крышки несколько направляющих.

EVGA Classified SR-2

EVGA Classified SR-2

Наступил самый волнительный этап – конечная сборка корпуса.

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

EVGA Classified SR-2

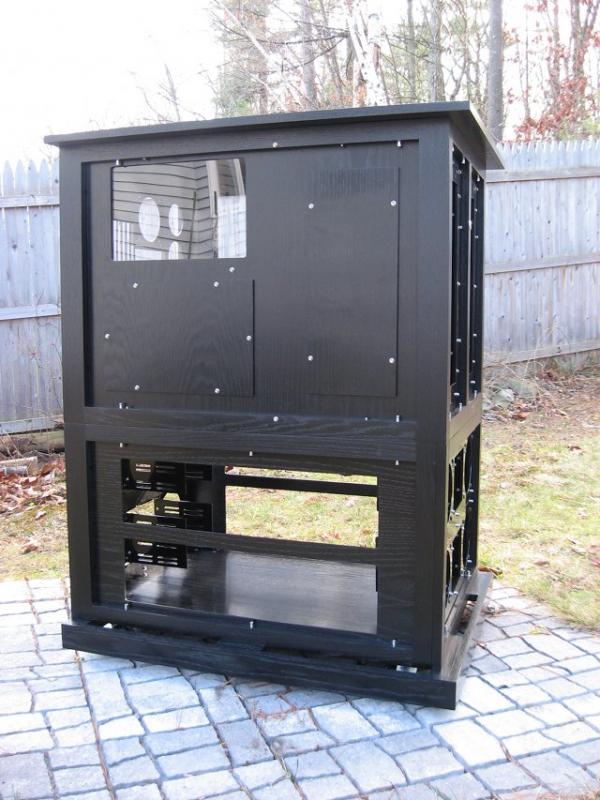

Фотографии готового кейса evga_classified_sr_2 на открытом воздухе.

EVGA Classified SR-2

Гордый моддер со своим детищем.Итоговые размеры корпуса составили 110 сантиметров в высоту, 66 в ширину и 89 в глубину. Основные материалы– красное дерево, фанера, шпон дуба и алюминий. Внутри этой глыбы без труда разместится даже не рассчитанная пара систем, а три-четыре установки. Счастливые чувства моддера можно понять: он добился всех поставленных целей.Для обсуждения зайдите на форум.
