В список лучших корпусов прошлого года редакция www.bit-tech.net отнесла работу моддера из Германии с ником Ichessblumen. Его Tiny HTPC действительно является довольно интересным проектом и привлекает взгляд своим внешним видом. Далее следует история создания этого кейса.

Прошлый корпус был создан уже около года назад, и Ichessblumen захотел сделать что-то новое. В список приоритетов он отнес следующие характеристики: компактные размеры, стильный внешний вид, по возможности почти полностью пассивное охлаждение. В результате решено было делать кастом-кейс.

В распоряжении моддера был следующий набор комплектующих:

• Материнская плата: Gigabyte GA-MA78GM-S2H; Процессор: Athlon X2 BE-2400; Оперативная память: 2 Гб DDR 2 800; Жесткий диск: 2,5" 250 Гб; TV-карта: Terratec Cinergy S2; Оптический привод: Bluray Pioneer BDC 202; Блок питания: 120 Вт; Дисплей: VL-System с пультом ДУ.

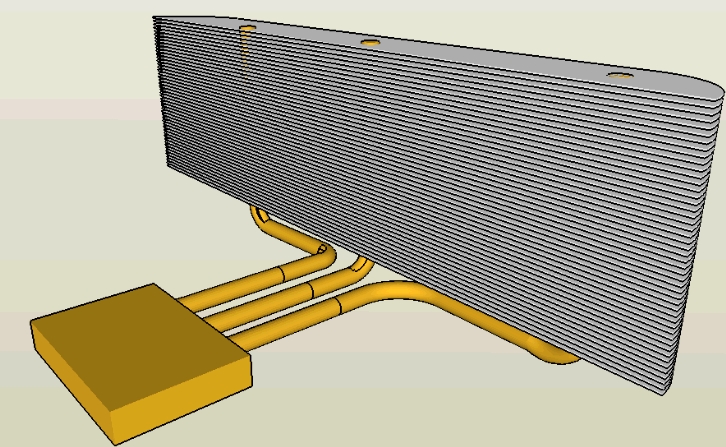

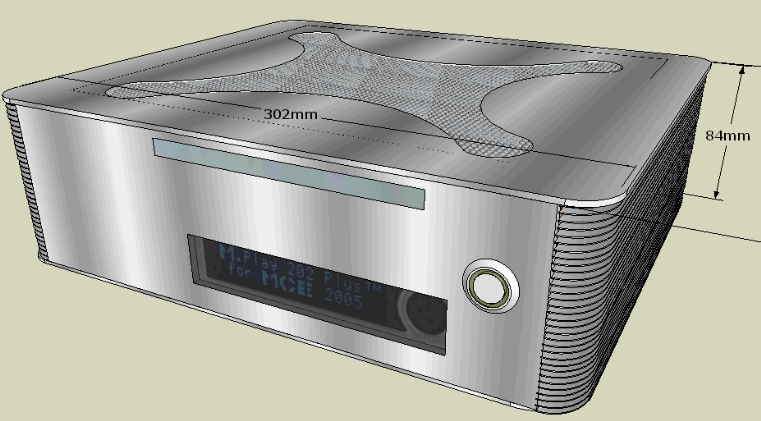

Первые скетчи автора уже дают полное представление о его задумках. Небольшой корпус с горизонтальным расположением должен быть собран из алюминиевых деталей. Большой радиатор, который планировалось расположить вдоль всей правой стенки, моддер хотел собрать сам из купленных в онлайн-магазине деталей.

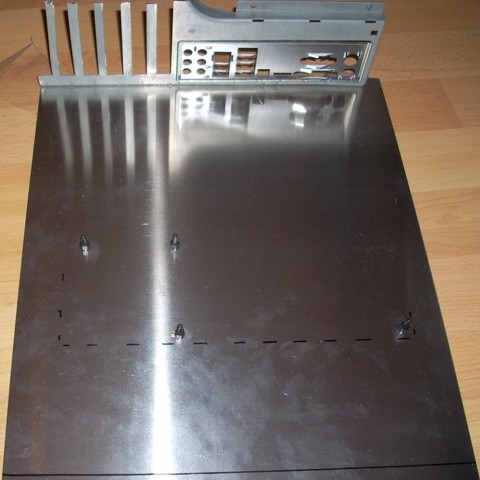

Прошло совсем мало времени, как Ichessblumen уже начал воплощать свои идеи на практике. Для начала он закрепил панель для задней стенки, которую позаимствовал у заводского корпуса. Основой послужил 1,5-мм лист металла. После соответствующей разметки и установки пластиковых шайб, материнская плата заняла свое место.

А вот список изменений, которые были сделаны за следующие выходные:

- вставка несущей части для задней стенки;
- создание L-секции для более удобного крепления PCI-карт;

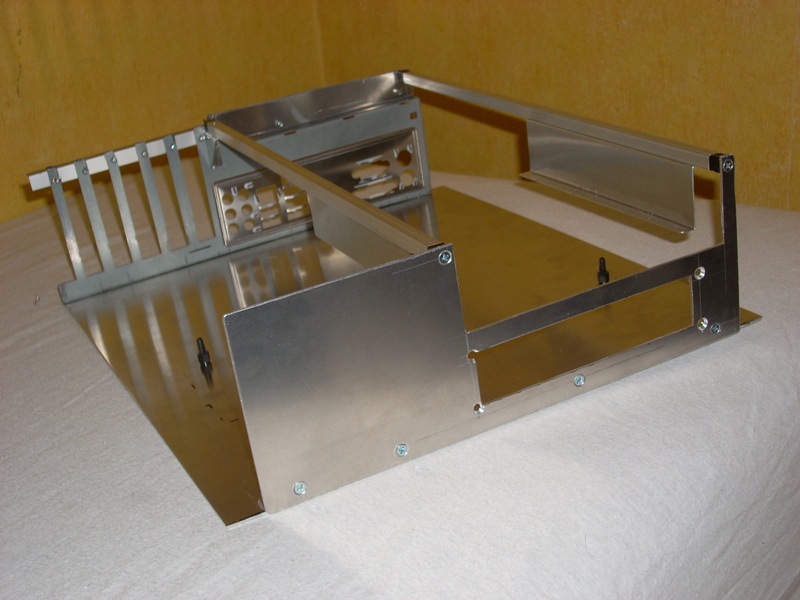

- подгонка нижней стенки для установки всех компонентов;
- добавление L-секция к передней стенке для крепления дополнительных устройств;

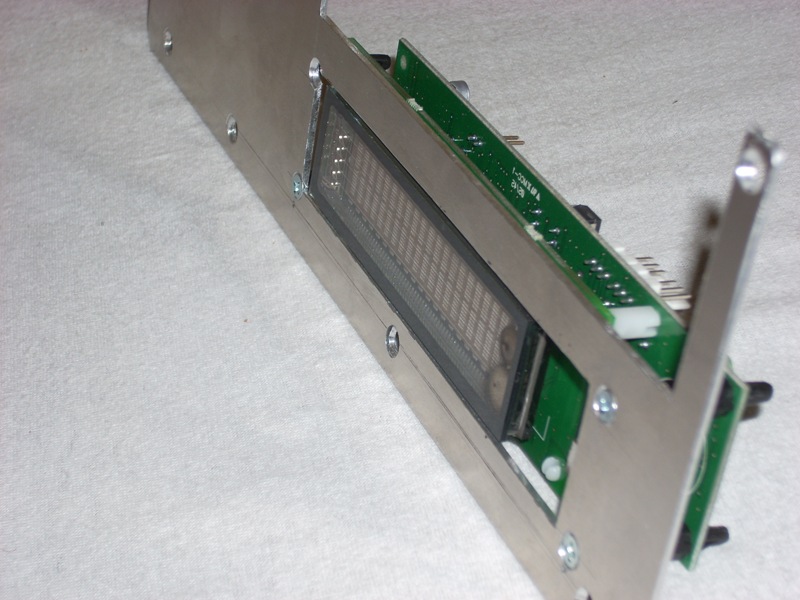

- резка дополнительной металлической основы для крепления устройств на передней панели.

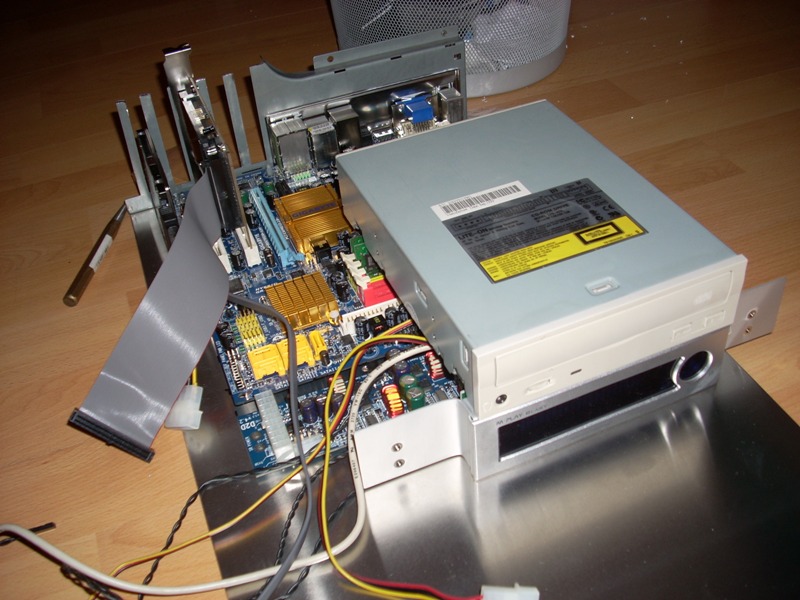

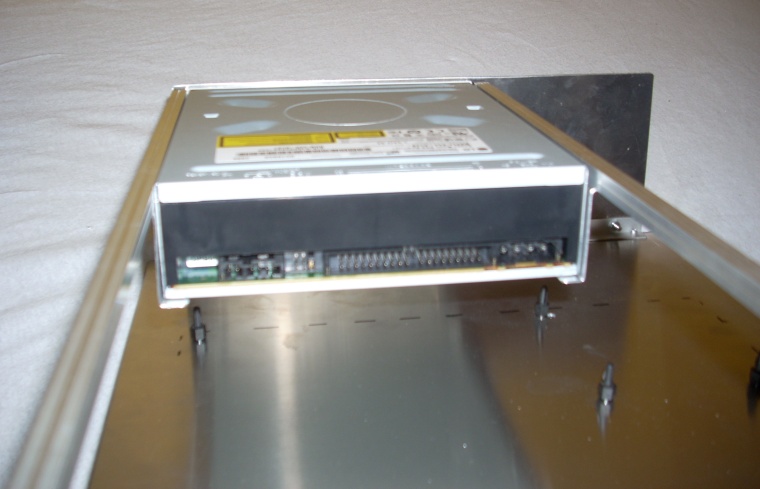

Затем моддер установил направляющие и крепления для установки оптического привода. Вот несколько фотография процесса.

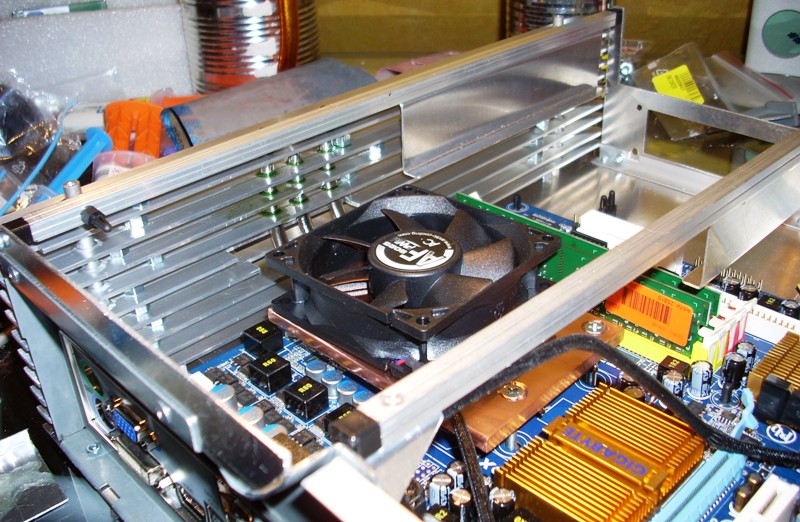

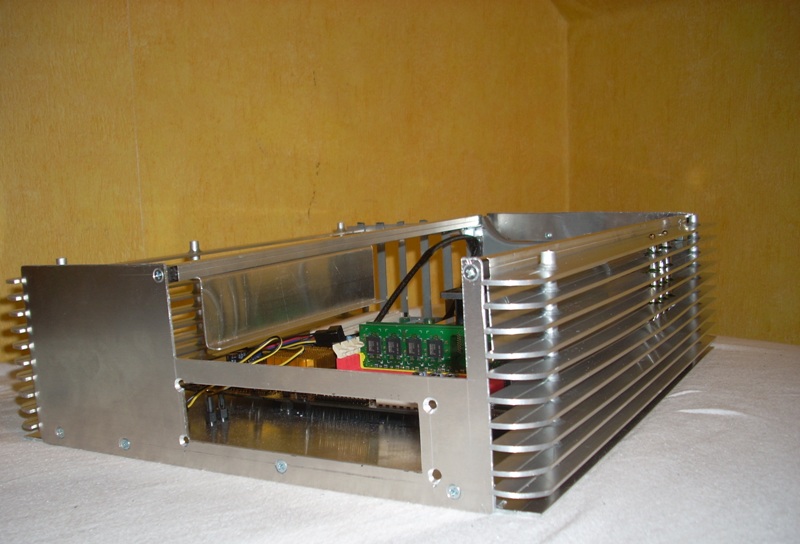

Для изготовления ребер левой стенки Ichessblumen скрепил вместе 10 полосок алюминия и просверлил в них 6-мм отверстия. Все ребра были расположены на одинаковом расстоянии друг от друга (7 мм), а общая конструкция установлена на корпус.

Следующий уикэнд закончился с такими результатами:

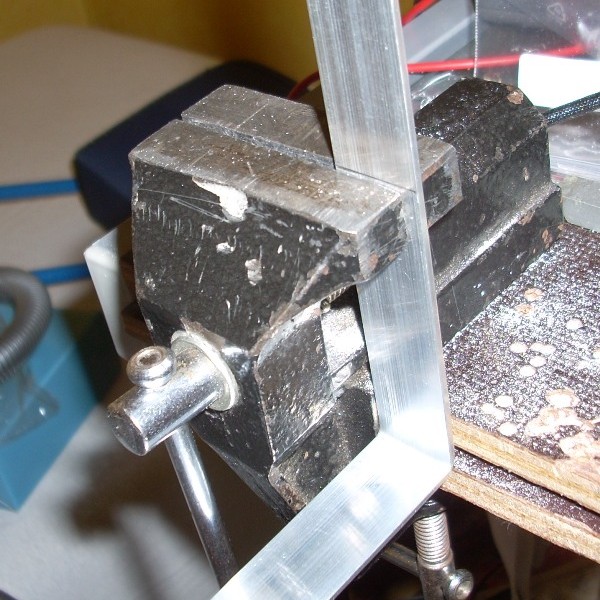

- сгибание тепловых трубок;
- их установка в охлаждающий блок;

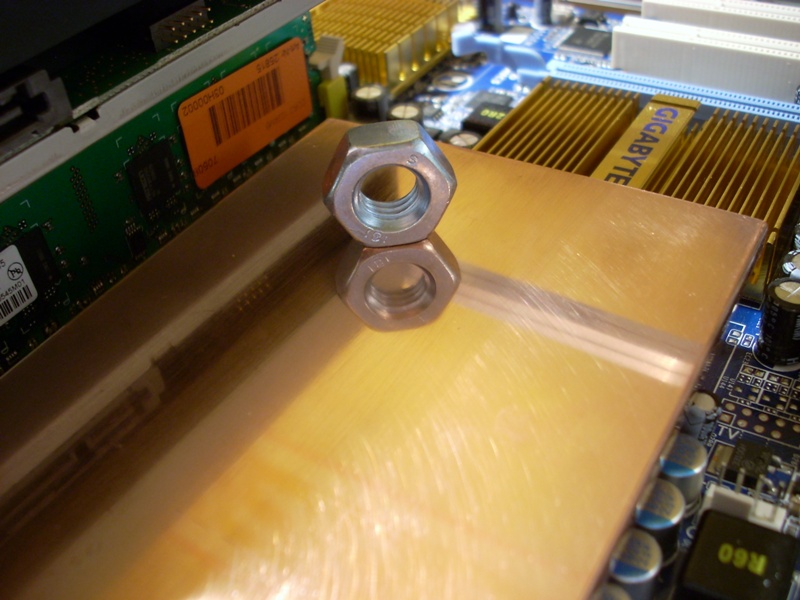

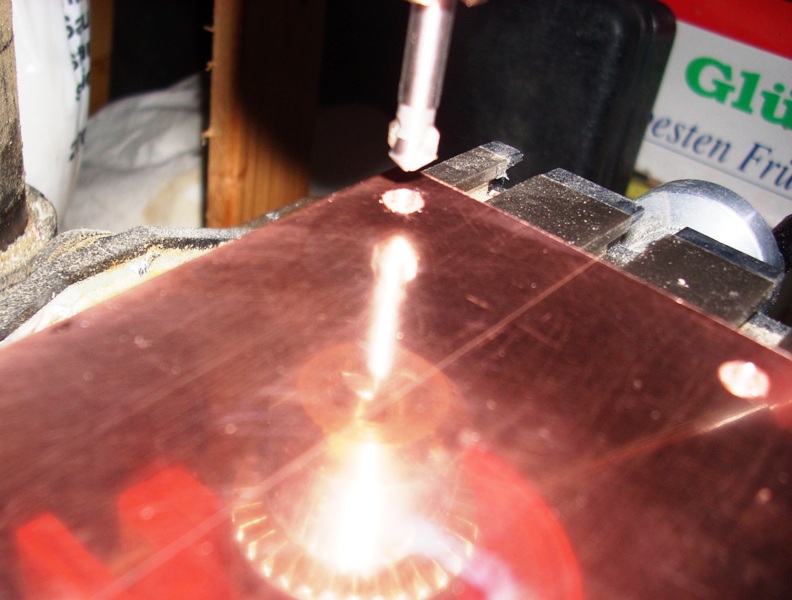

- шлифовка и полировка блока для процессора;
- резка ребер для правой стороны корпуса;
- установка ребер на правую сторону;
- создание решетки.

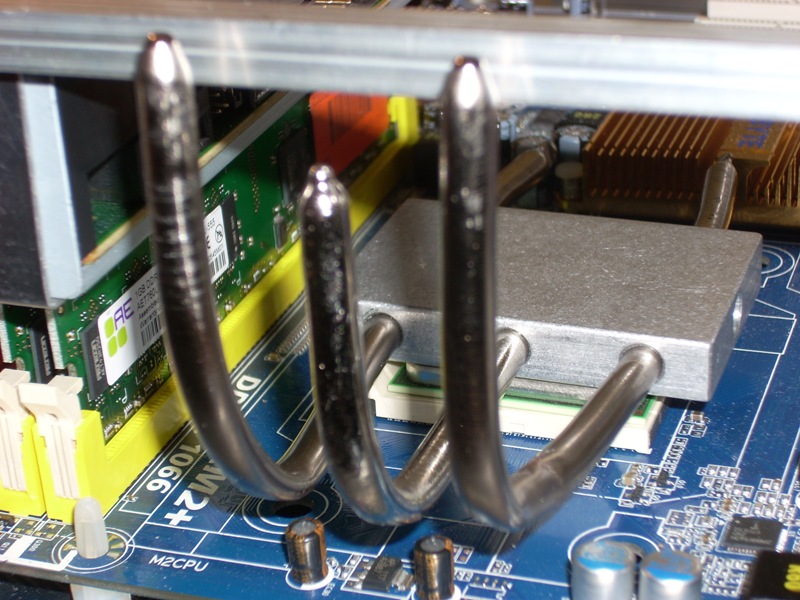

Далее Ichessblumen прикрепил тепловые трубки к ребрам на правой стороне. Запланированного полномасштабного пассивного охлаждения из этого не получилось, но определенный эффект все же есть. Пришла очередь установки жесткого диска. Для него была куплена специальная плата крепления.

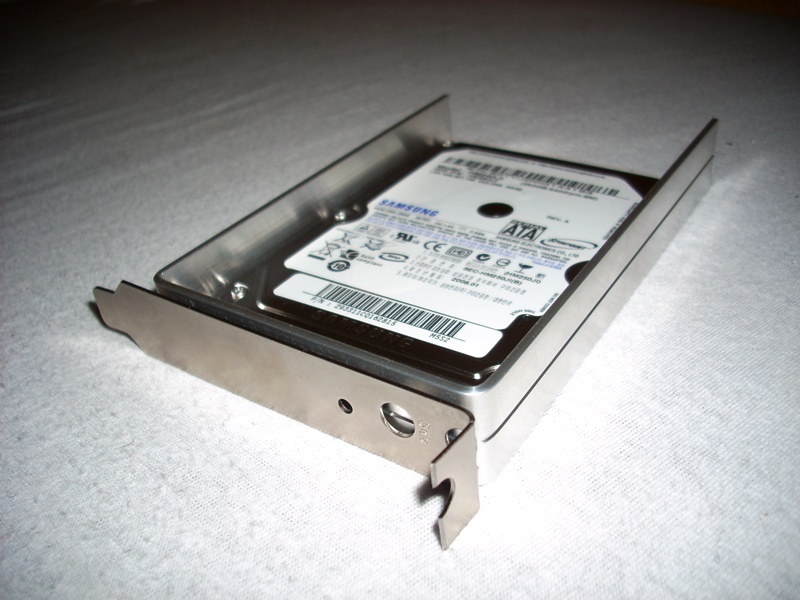

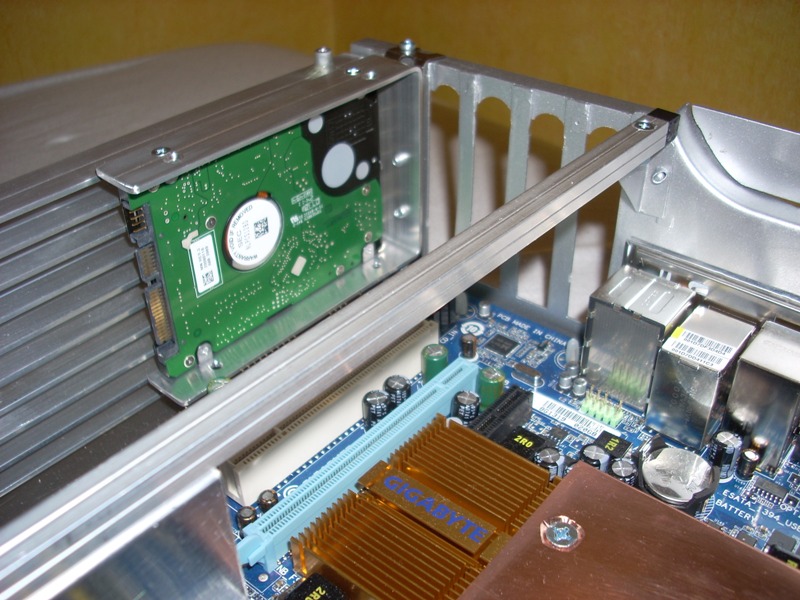

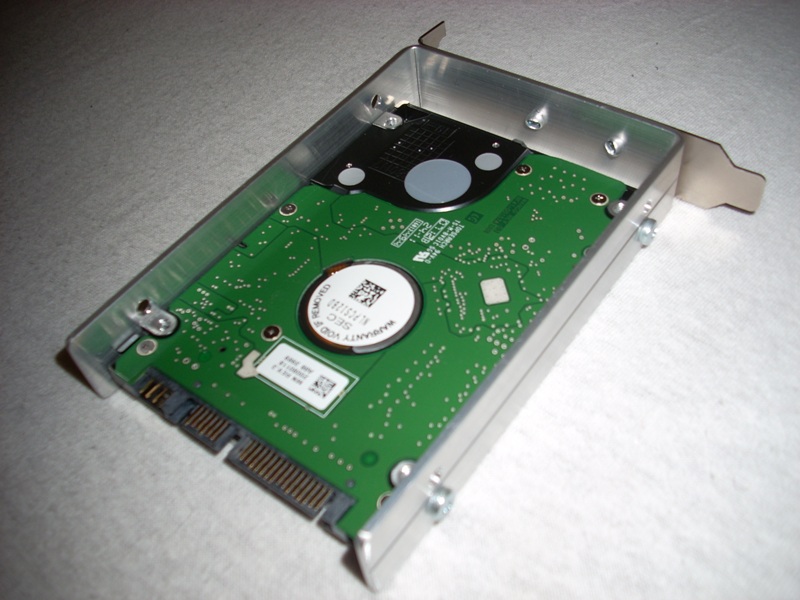

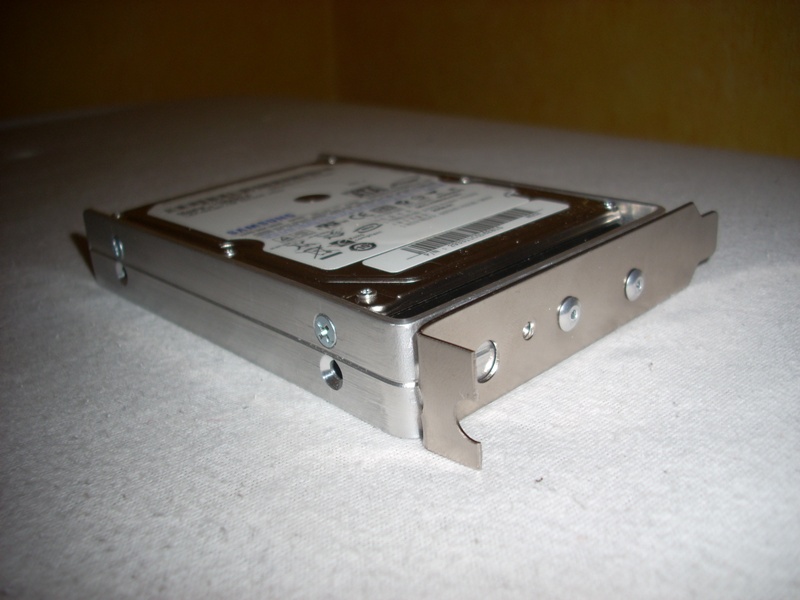

Задняя плата была покрашено в серебристый цвет. Вместе с этим моддер принялся за изготовление клетки для жесткого диска 2,5”.

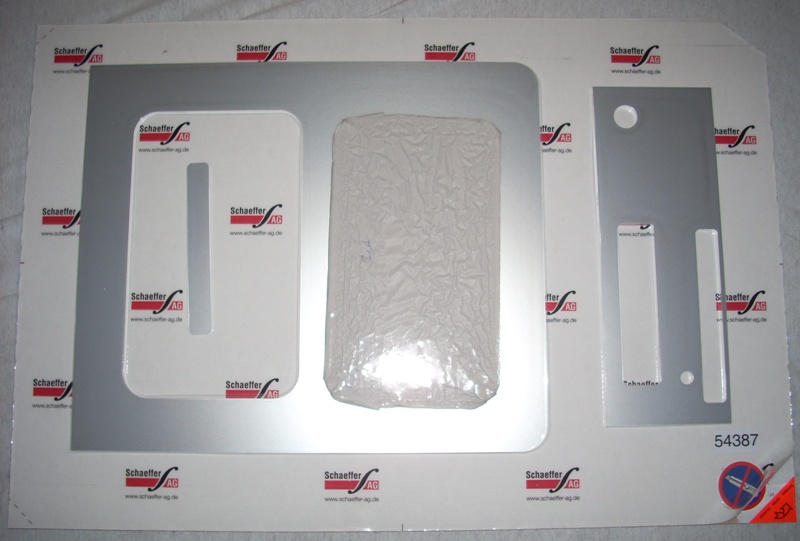

Вот пришли и заказанные детали, сделанные на программируемых станках. Все было аккуратно уложено, внешний вид частей привлекателен. Конечно, Ichessblumen поспешил собрать все вместе.

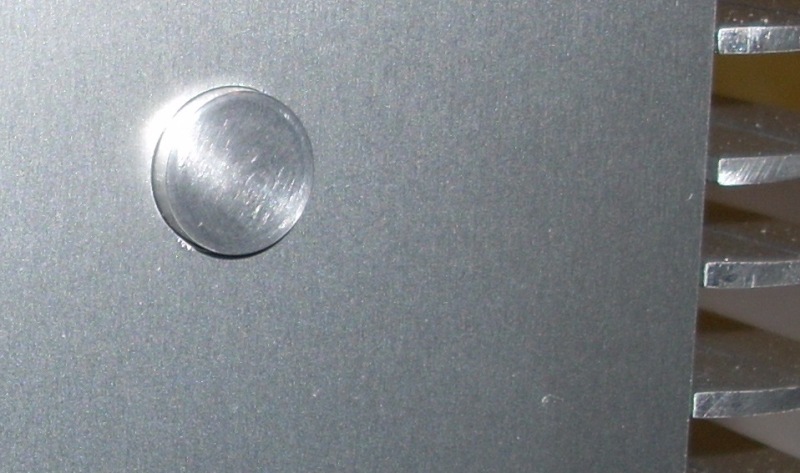

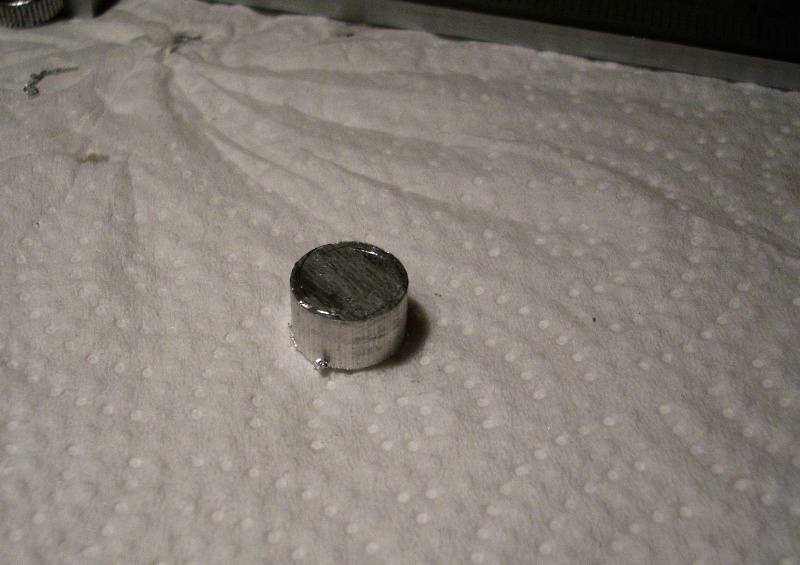

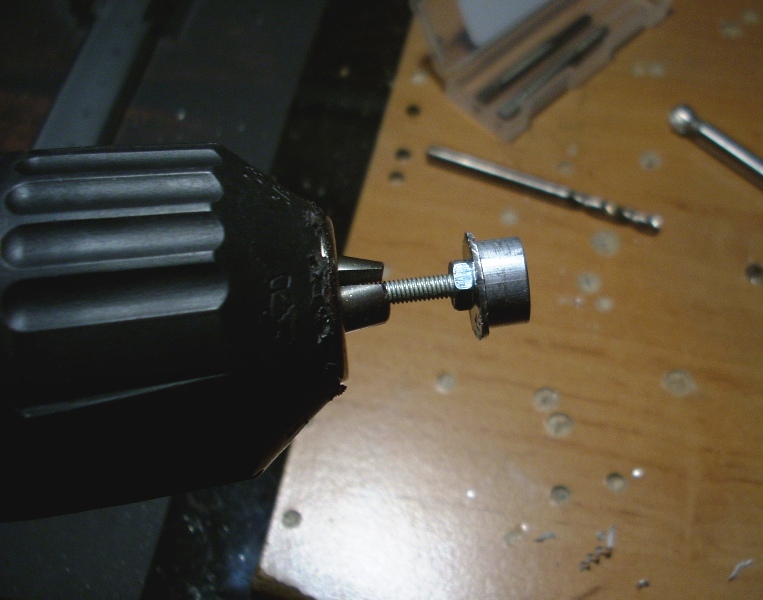

Кнопку для извлечения диска из оптического привода моддер изготовил сам.

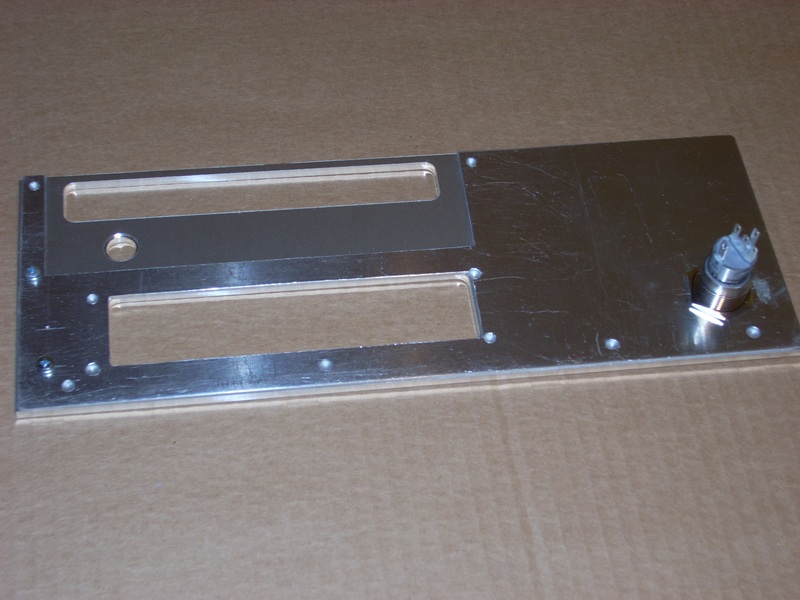

Работа над верхней панелью также закончена.

Все компоненты заняли свои места.

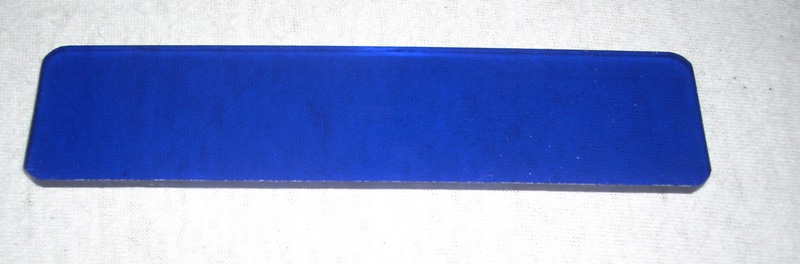

Сначала Ichessblumen хотел использовать двусторонний зеркальный акрил для маскировки дисплея. Но с ним на передней панели возникает переизбыток всего серебристого. В своем саду моддер нашел заброшенный кусок синего акрила, вырезал необходимый кусок и установил его.

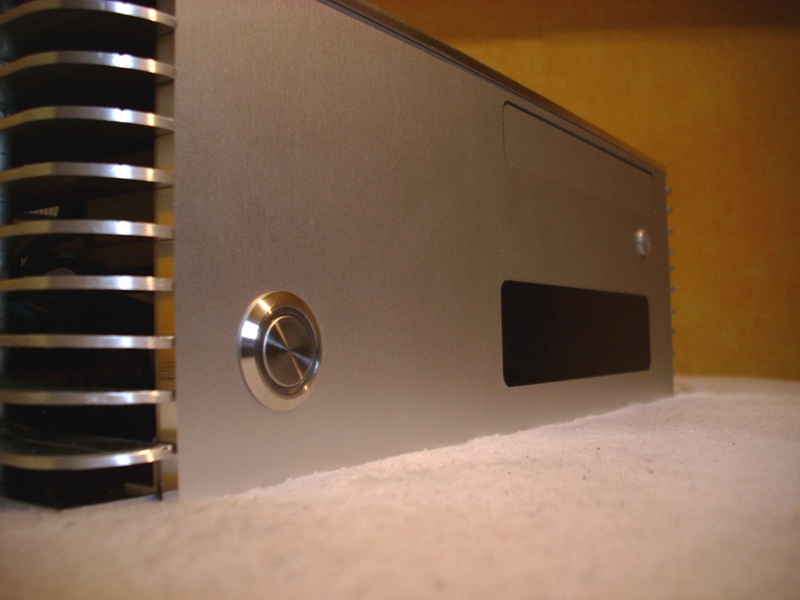

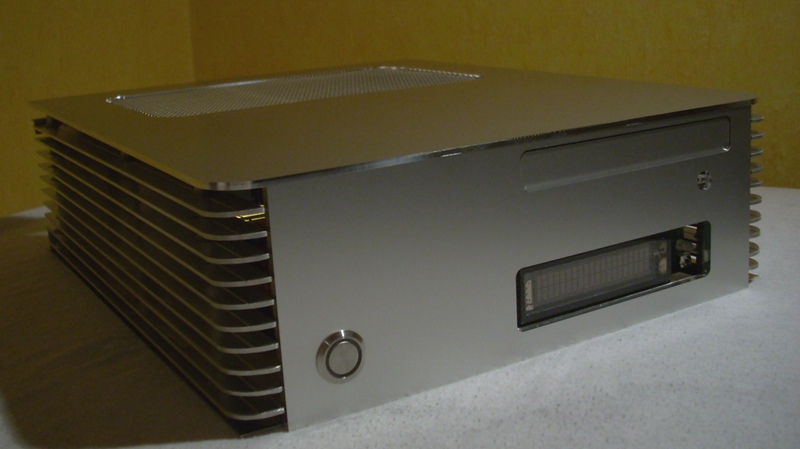

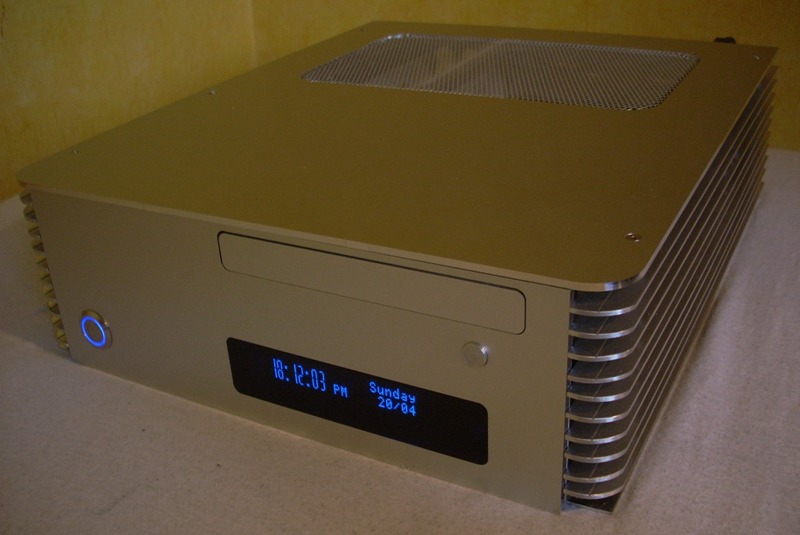

А вот и фотографии конечного варианта корпуса.

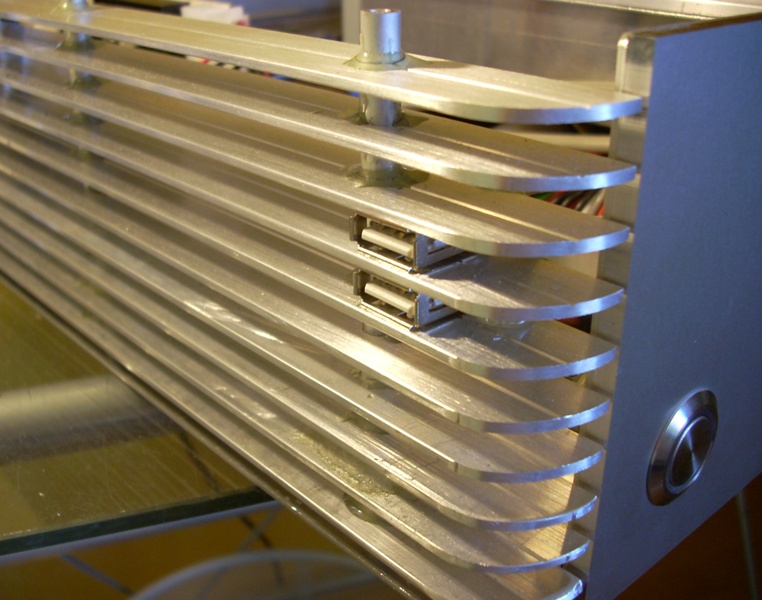

Финальным штрихом стало добавление двух портов USB на левую сторону корпуса.

Моддер Ichessblumen смог сделать привлекательный HTPC-корпус из подручных материалов. К тому же установленное охлаждение полупассивное, что сохранит уровень шума на минимальной отметке. К тому же стильный внешний вид позволит использовать компьютер как в качестве рабочей станции, так и мультимедиа-сервера, установленного в гостиной.
