СтелсРом – прячем CD-rom за светящейся фальшпанелью


Зайдите в галерею корпусов СНГ и вы найдете множество разных интересных модов, но в большинстве своем серый CD-привод на лицевой панели портит весь внешний вид кейса, над которым многие часы трудились люди.
Несколько лет назад очень известный моддер Sergy написал статью Фальшпанель для CD-ROM, но наш культовый моддер Райвман пошел намного дальше и привнес в этот мод еще больше эстетики с помощью подсветки окошка и множества функциональных дополнений.

СтелсРом – прячем CD-rom за светящейся фальшпанелью

Автор: Raveman
Редакция: moddix & pk4y
Страница 1

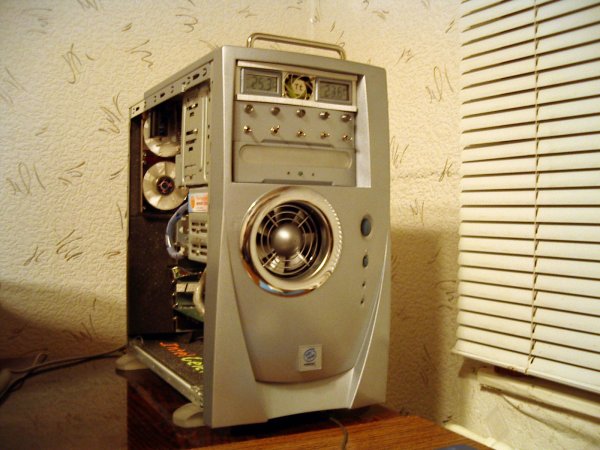

К идее замоддить привод CD-RW Teaс 540 E я шёл несколько месяцев, прикидывал варианты, придумывал, что бы такого изобрести нового. Делать стандартный Стелс мод, с помощью заглушки 5.25 и RW привода не хотелось. Недавно я решился на покупку для своего основного компа нового DVD-R-RW комбайна, а, значит, старый пишущий привод переезжает в другой мой комп Silver Chrome. Раз кейс покрашен в серебристый металлик, приводу RW придётся измениться по дизайну, надеюсь, в лучшую сторону. Просто покрасить переднюю панельку Teaс’а в серебро тоже не хотелось, а хотелось чего-то нового, яркого, но в тоже время чего-то в общем стиле кейса.

Родился такой план мода:

1) Сделать Стелс Мод с использованием покрашенной в Серебро панельки 5.25.
2) Вырезать в панельке отверстие под лоток привода, приклеить на лоток плекс.
3) Подсветить плекс ярко-жёлтыми светиками.
4) Перенести стандартные светодиоды-индикаторы запись/чтение на Стелс панельку, туда же разместить новую кнопку Eject.

После обдумывания плана я приступил к покупке необходимых материалов, в количестве:

ярко-жёлтых 3мм светодиодов, пять штук;

ярко-красный 3мм светодиод, одна штука;

старый 5 мм неисправный светодиод, для кнопки Eject;

небольшой кусок 4мм оргстекла, примерными размерами 30×150;

баллончик с краской Серебро(из старых запасов);

рулончик двухстороннего скотча(из старых запасов).

Про инструменты кратко: дрель, свёрла, электролобзик, надфили, шкурка, скотч, паяльник, провода, резистор.

Приступим…

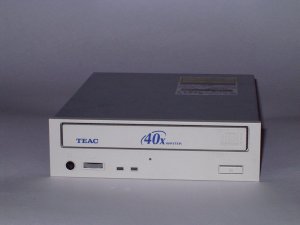

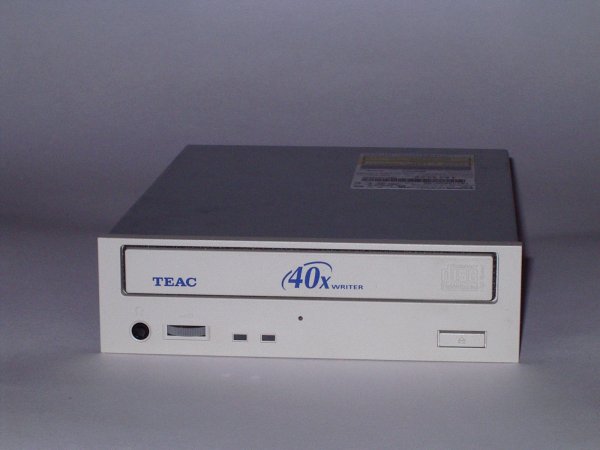

Вот он какой был привод по-дефолту

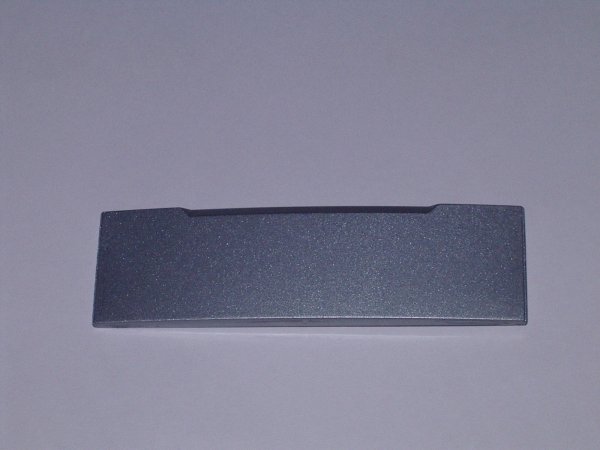

Начал я с проекта на бумаге. Когда примерный чертёж был выбран, я снял покрашенную и залакированную панельку 5.25, заклеил её малярным скотчем.

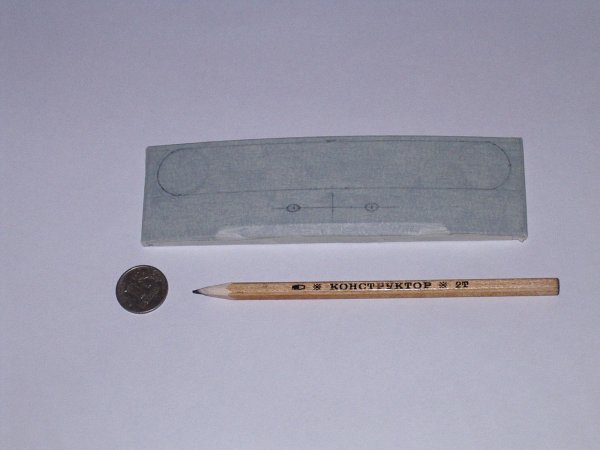

Отверстие под лоток я решил сделать перекликающимся по дизайну с окошком в моей мод-клавиатуре, т.е. вытянутый овал. Несколько раз я обмерил RW-привод, прикидывая величину панельки под лоток. Для разметки панельки использовалась линейка и монета достоинствои Один рубль для криволинейных поверхностей. Были размечены места под светодиоды и кнопку выброса трея.

Итак, можно приступать к резке. Я решил сначала вырезать окошко в панельке, а затем уже вырезать под него плекс, мало ли, как могут измениться размеры готового отверстия. Электролобзик и руки с прокаченным скиллом «аккуратность» справились с этой задачей на ура. Были засверлены 3мм отверстия под светики и 4,5мм под кнопку.

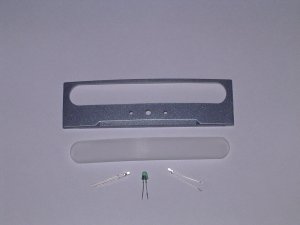

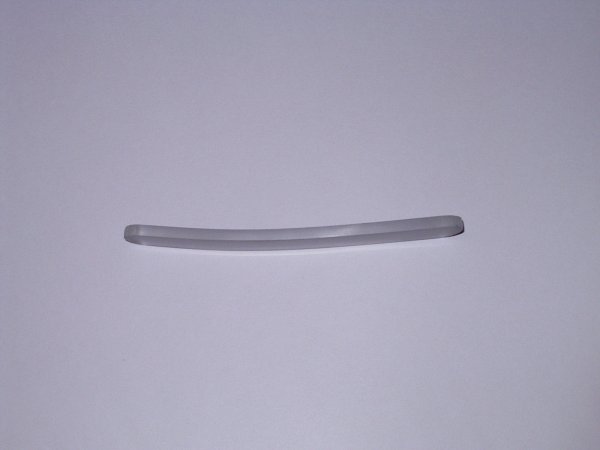

После доводки вырезанного отверстия в панельке надфилями и шкуркой, можно было делать накладку на трей из 4мм оргстекла. Плекс был заклеен скотчем, размечен, вырезан и доработан надфилями и шкуркой до размеров отверстия в 5.25 панельки. Эта панелька имела некую кривизну, чтобы накладка на трей встала как родная, её пришлось немного разогреть над газовой плитой и придать ей кривизну, используя панельку как шаблон. После этого накладка из плекса была зашкурена с обеих сторон под струёй воды водостойкой шкуркой Mirka, сначала с крупнозернистым зерном 240, а затем с мелким 1000.

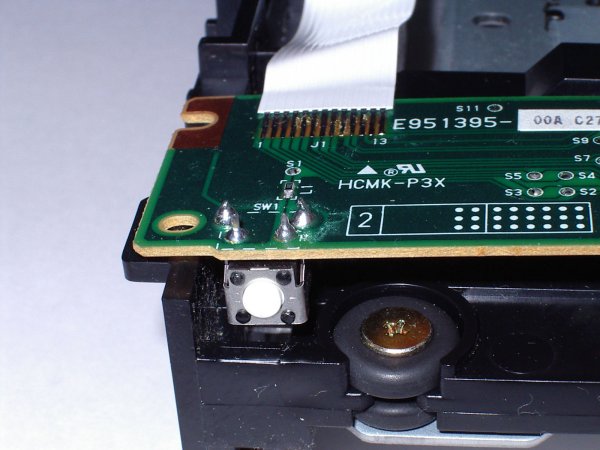

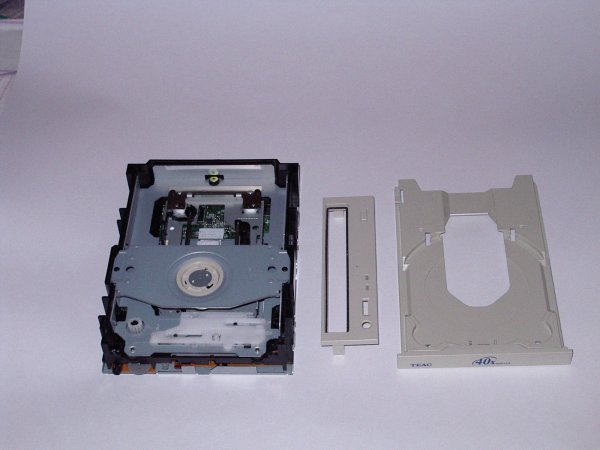

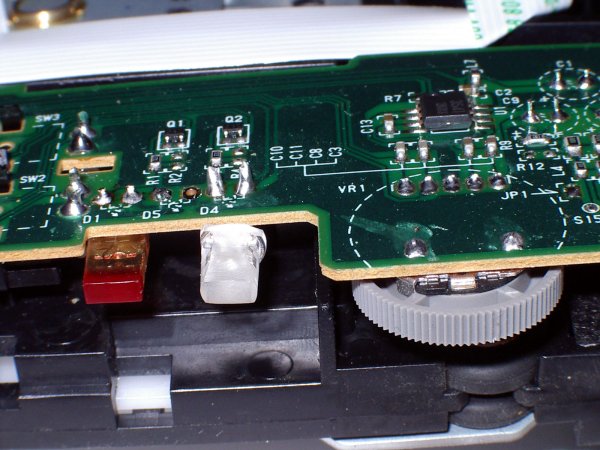

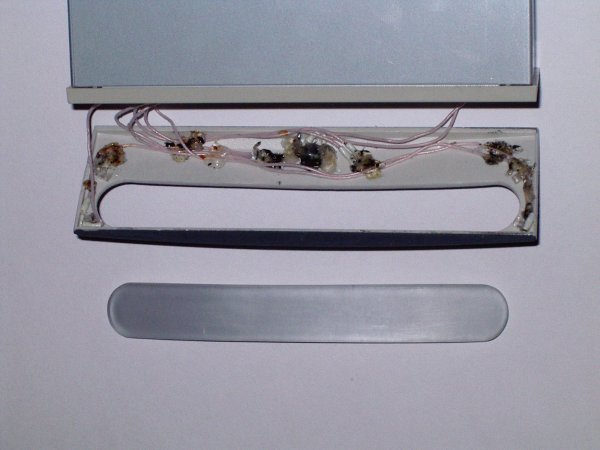

Далее я полностью разобрал свой привод, снял трей, переднюю панельку CD-ROM’а, добрался до стандартных светодиодов-индикаторов чтение/запись. Не так давно я поменял стоявшие по-дефолту зелёные светики на ультра красный — чтение, ультра-синий — запись, но теперь пришло время заменить и их. Я выпаял их из платы привода, вместо них впаял 6 см проводки для выноса светиков на заглушку. То же самое было проделано с кнопкой Eject, она была выпаяна из платы. Кнопка и новые 3мм светики-индикаторы были вклеены на панельку 5.25 с помощью термо-клея. В качестве «пимпочки», которая давит на кнопку Eject, я использовал сгоревший 5 мм светодиод с откушенными ножками и сточенной подошвой. Провода в резак я провёл так: на «морде» привода был регулятор громкости выхода на наушники, я снял колёсико регулятора, и в образовавшееся прямоугольное отверстие 15×5 мм все 6 тонких проводников влезли замечательно. Провода на печатную плату, где стояла раньше кнопка Eject, были заведены через стандартную кнопку открывания трея, её я немного отогнул и в образовавшееся отверстие протянул 2 проводка.

Страница 2 —

СтелсРом – прячем CD-rom за светящейся фальшпанелью

Автор: Raveman
Редакция: moddix & pk4y
Страница 2

Настала очередь подсветки трея. Я заюзал на неё четыре 3мм-ых ультра-желтых светодиода. Пришлось их ещё немного сточить, т.к место с краёв трея оставалось немного. Поэкспериментировав с углами установки светиков, я остановился на такой схеме: 2 светика с левой стороны трея, немного под углом, и 2 справа. Светодиоды и проложенные к ним провода фиксировались на капле термо-клея. Светики для подсветки трея подключены последовательно через резистор 240 Ом и подпаяны к Molex’у на 12в. В таком виде я оставил свой недоделанный мод на ночь, а утром мне пришла новая мысль: надо покрасить накладку из плекса с внутренней стороны краской под серебро - и отражаться подсветка будет лучше, а главное, когда трей открыт или комп выключен, эта накладка из плекса становится в цвет кейса, и выглядит это очень гармонично. Придумано — сделано. Я взял баллон с краской, в накладке из оргстекла заклеил скотчем те места, которые не надо было красить, и покрасил её на один слой краски.

После сушки накладки можно было окончательно собрать резак и начинать его монтировать в кейс.

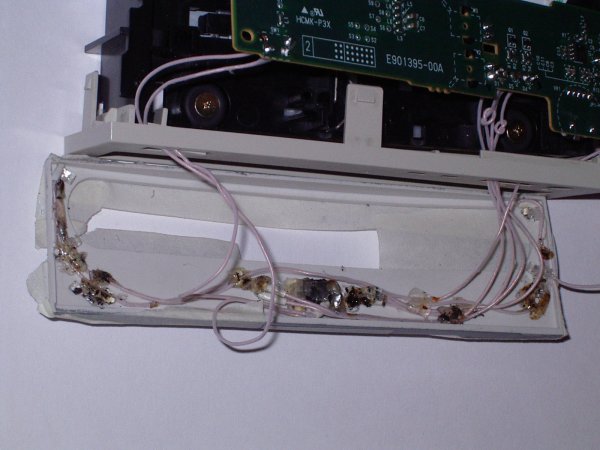

На фото переплетение проводов выглядит немного пугающе, но это всё спрячется, и выглядеть с наружи будет всё в лучшем виде. Пока ни панелька-заглушка 5.25, ни накладка на трей никак не закреплены на резаке, я решил всё делать по-месту. Привод был поставлен в оставшийся нижний отсек 5.25, задвинут максимально в глубину кейса.

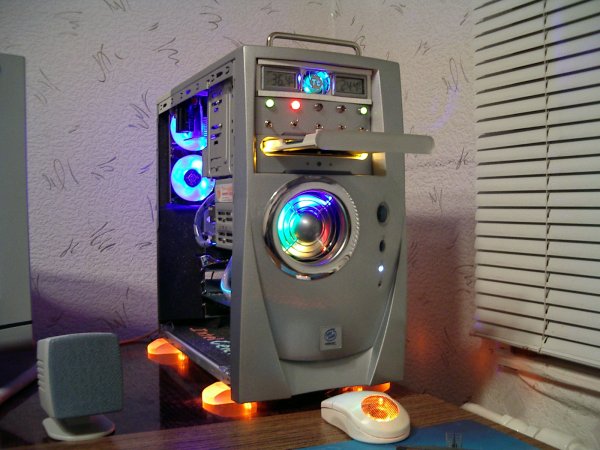

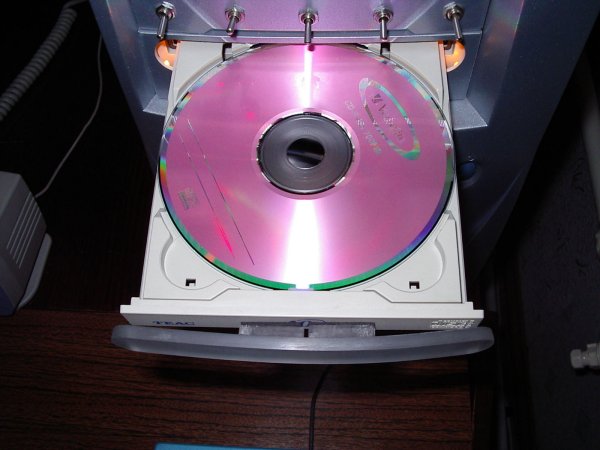

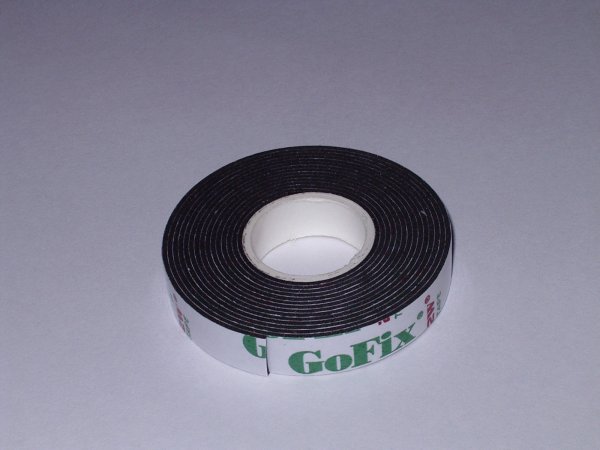

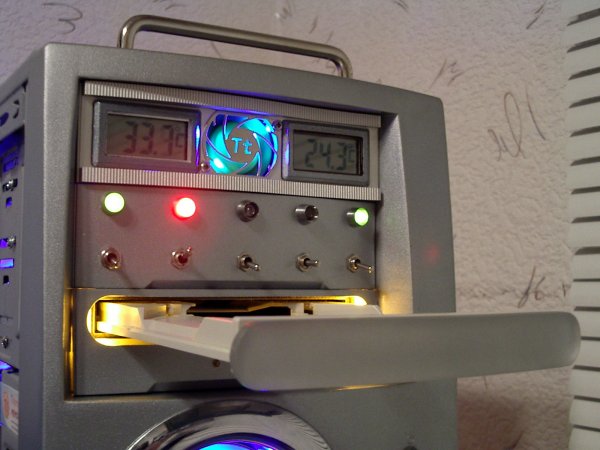

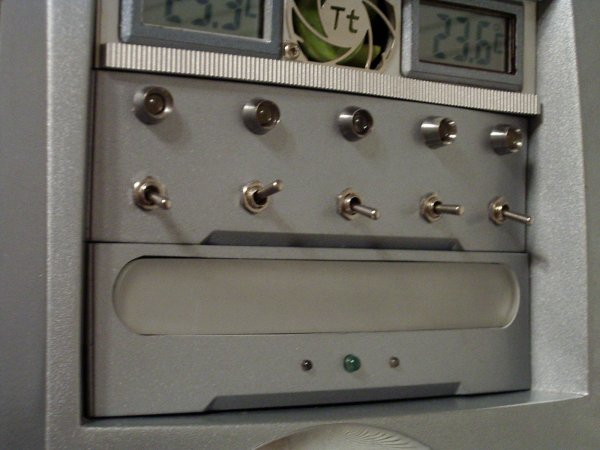

Способ крепления накладной панельки я выбрал простой — на двухсторонний авто-скотч и небольшие бруски из плекса для выравнивания перепада высот. Размер брусочков сугубо индивидуален и зависит от применяемых заглушек 5.25 и от того, насколько «глубоко» удалось поставить привод в кейс, так что их размеры не привожу. Итак, накладная панелька установлена, резак закреплён винтами. Можно было подключить питание и посмотреть, как выдвигается трей, не задевает ли он за накладку, проверить работу кнопки Eject, поставить какой-нить компакт, проверить индикаторы запись/чтение. В моём случае пришлось менять полярность у светика «чтение». Итак, теперь всё было в норме, пришла очередь приклеить накладку из плекса на трей. Её крепёж аналогичен крепежу панельки — двусторонний скотч + выравнивающие брусочки из плекса. Я приклеивал накладку на закрытом трее, сделал более-менее равномерный зазор по контуру. Ну, вот и всё, мне оставалось только полюбоваться новым модом в полутьме и на свету, записать пару тестовых дисков, чтобы узнать, что свою основную функцию — нарезку дисков — мой обновленный привод выполняет.

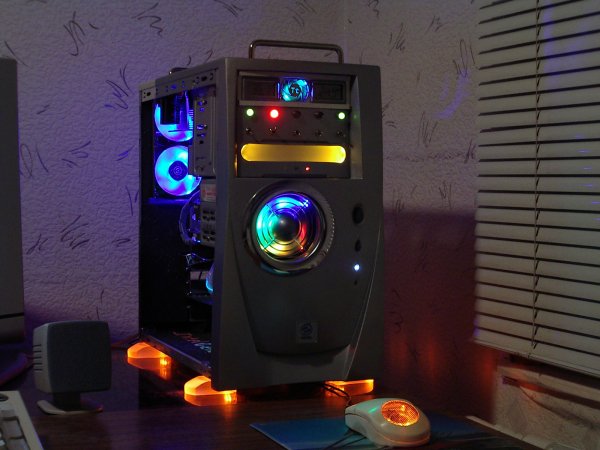

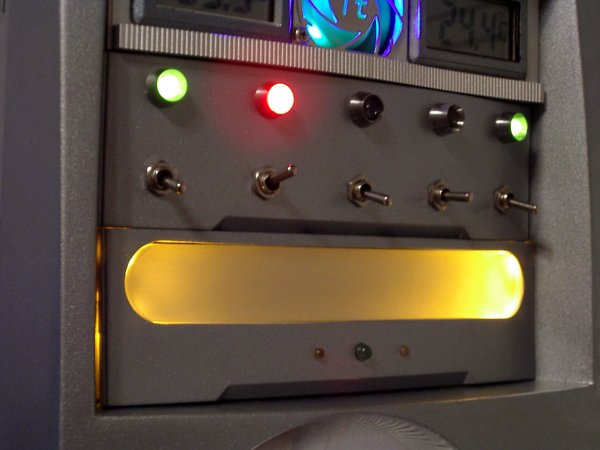

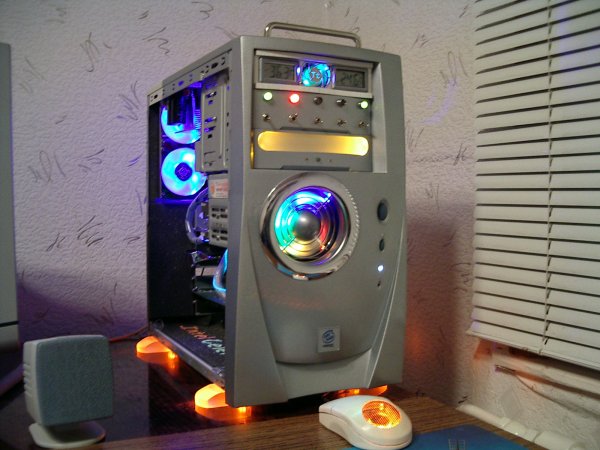

В итоге получился вот такой стильный и красивый стелс мод.
