Самодельная фигурная решетка для кулера в отсек 5.25"


Это статья о том, как своими силами (причем, не имея дремеля) сделать решетку для вентилятора из оргстекла, которая при этом будет являться одновременно прозрачной заглушкой для 5" отсека.

Самодельная фигурная решетка для кулера в отсек 5.25"




Автор: Гунько Антон aka AMD
Редакция: PK4Y
Страница 1  Все началось с того, что на день варенья друзья мне подарили Thermaltake Blue-Eye LED Case Fan. Понятное дело, встал вопрос: «Куда его ставить?» Так как в корпусе нет окна (надеюсь, пока), то сзади такой вентиль ставить беспонт, а корпус пилить — жалко. Вот я и решил выкинуть из кейса две заглушки 5.25" и засунуть туда кулер.

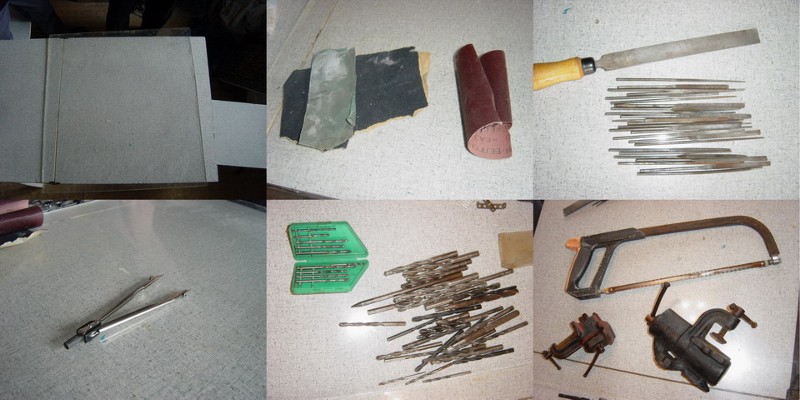

Для мода понадобятся:
  • оргстекло (размером как две заглушки 5.25")
  • маленькие (надфили) и средний напильники
  • ножовка (нужна только в случае, если оргстекло больше, чем нужно, чтобы уменьшить его размеры)
  • циркуль-измеритель (это такой циркуль с двумя иглами)
  • наждачная бумага
  • дрель и сверла
  • тиски (необязательно, но с ними удобнее)


На все фотки можно нажимать для увеличения

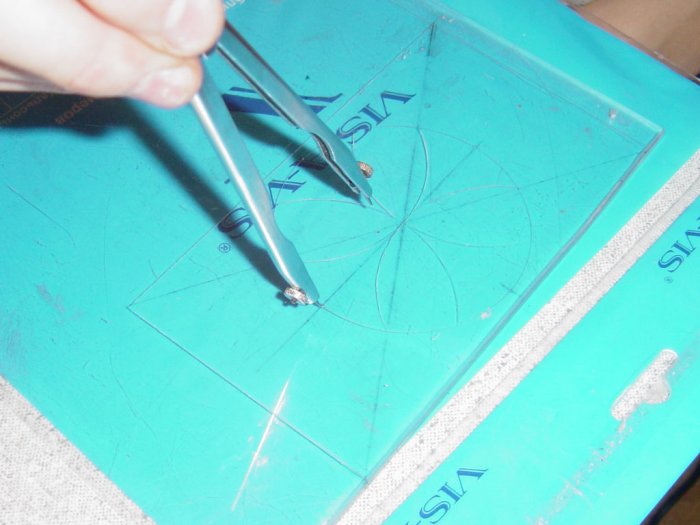

Для начала следует придумать форму решетки и нарисовать ее на бумаге. Затем при помощи циркуля-измерителя нанести рисунок на оргстекло. Диаметр отверстия следует брать 78 мм, и вообще не забывайте о припусках.

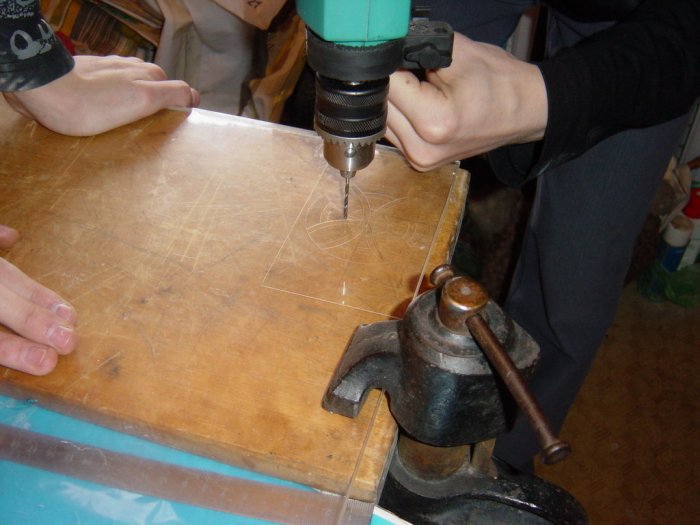

В тех местах, где будут прорези, по нанесенному контуру сверлим отверстия небольшого диаметра. Для облегчения дальнейшей обработки рекомендую просверлить как можно больше дырок.

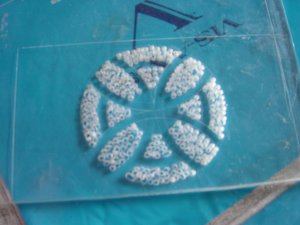

У вас должно получиться что-то типа этого:

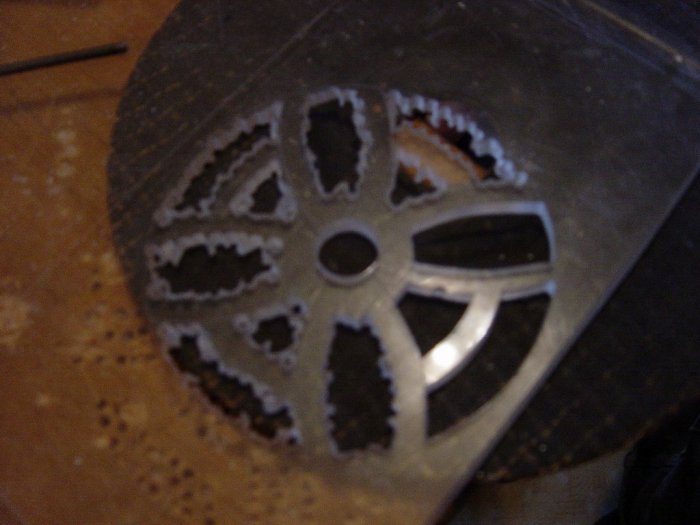

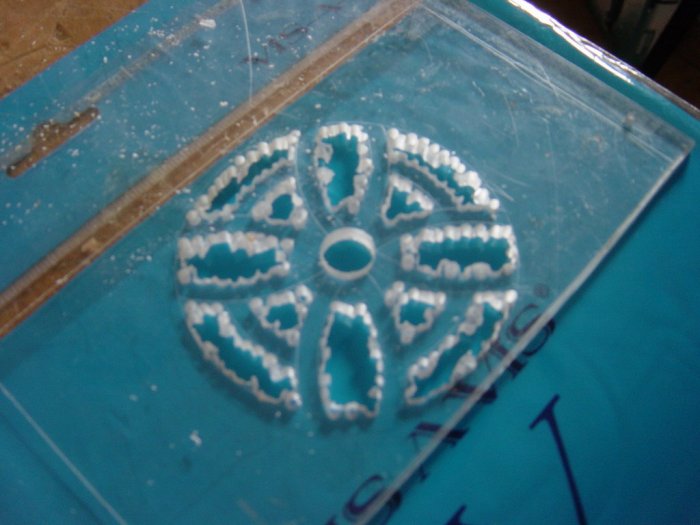

Сверлом большего диаметра или, если стекло не очень толстое, кусачками аккуратно удаляем лишние детали.


Страница 2

[ Начало]

Самодельная фигурная решетка для кулера в отсек 5.25"




Автор: Гунько Антон aka AMD
Редакция: PK4Y
Страница 2  Теперь берем в руки напильник и производим начальную обработку краев решетки. Сменив его на надфили, можно приступать к приданию законченного вида нашему моду.


На все фотки можно нажимать для увеличения

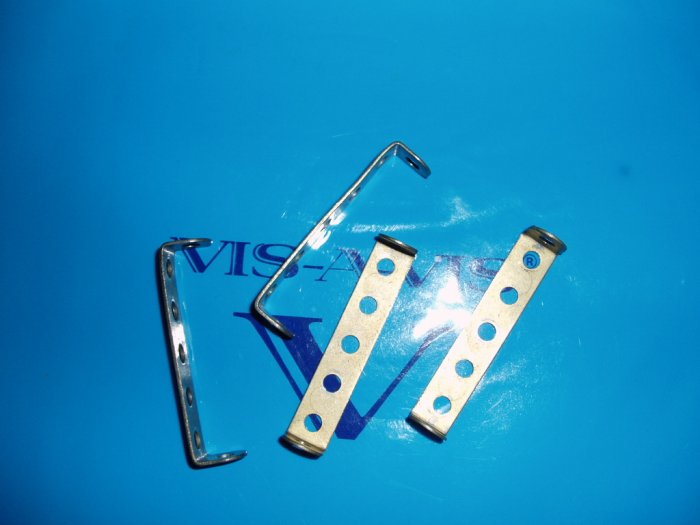

Когда работы с напильниками закончены, возникает резонный вопрос: «Как поставить решетку в комп и закрепить на ней вентиль?» Конечно в идеале она должна встать в распорку, но подобрать оргстекло настолько точно будет проблематично, следовательно, надо бы сделать какое-нибудь крепление. Лично мне сразу вспомнилась любимая игрушка детства — металлический конструктор (там еще такие детальки с дырочками:-)). Оттуда я и взял четыре планки и болты.

При помощи устройства из отсека 5.25" (сидюк и т. п.) размечаем места для крепежных отверстий, для этого измеряем расстояние от нижнего края устройства до крепежных отверстий, затем берем наш «полуфабрикат» и отмеряем такое же расстояние как сверху, так и снизу решетки и сверлим. Берем кулер, прикладываем к решетке так, как он должен стоять, и по дыркам для болтов размечаем места, куда их вкручивать, и тоже сверлим. Заодно, воспользовавшись шкуркой, делаем оргстекло матовым. Для лучшего результата желательно провести эту операцию с обеих сторон.

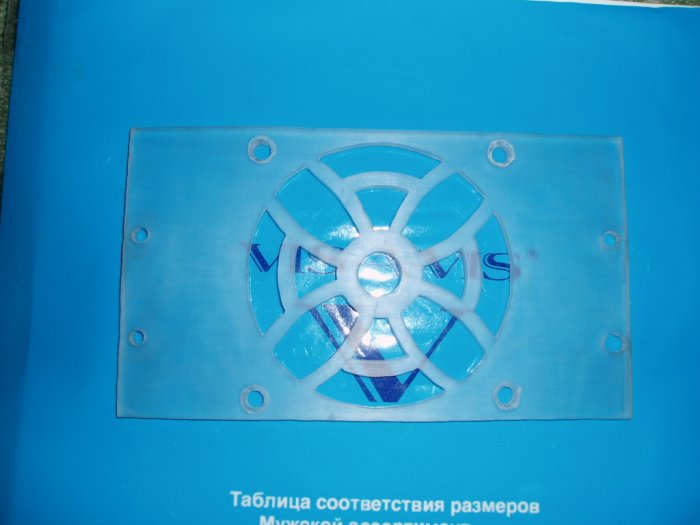

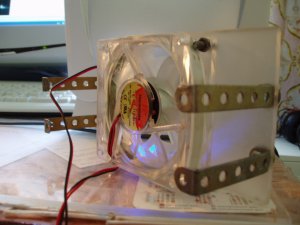

При помощи любых подручных винтов крепим кулер и планки к решетке.

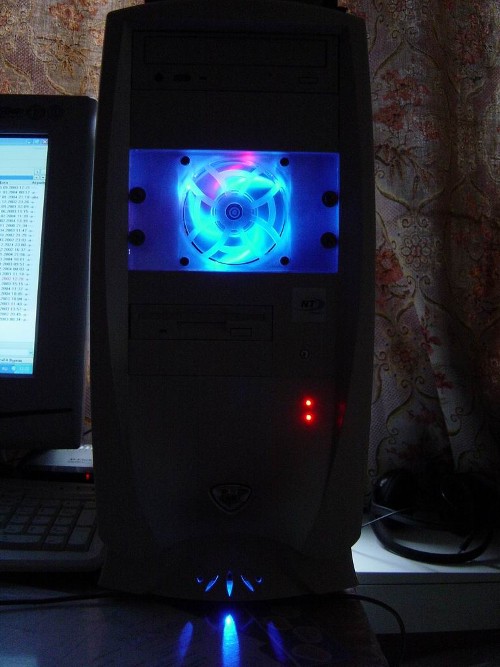

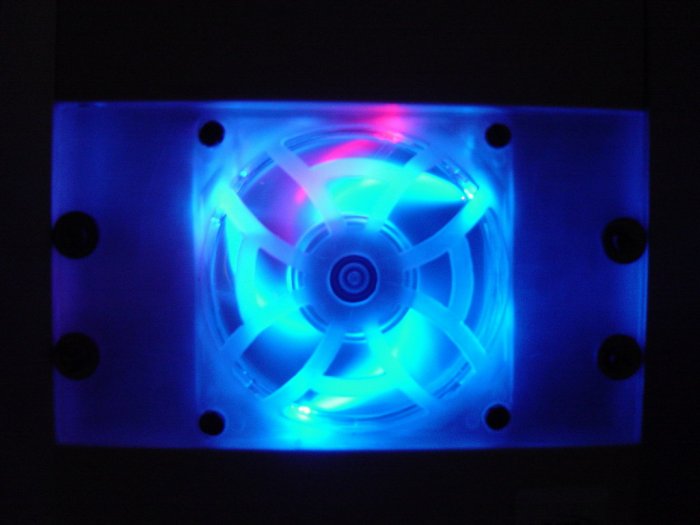

Ставим все это дело в корпус и любуемся результатом.



Страница 1
