Страница 1  Первое, что делает каждый начинающий моддер, – меняет стандартные светодиоды загрузки винчестера на сверхъяркие. Надо двигаться дальше, не будем же мы, однажды перепаяв диоды, всю жизнь на них пялиться!

Думаю, каждый видел старинные агрегаты с кучей приборов, например, как в кабине трамвая. Именно такую штуковину мы будем приспосабливать к корпусу.

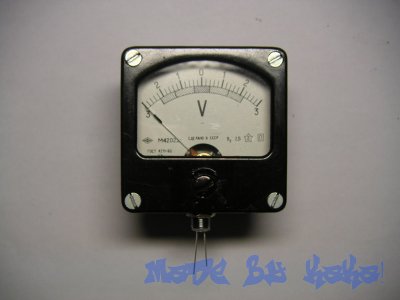

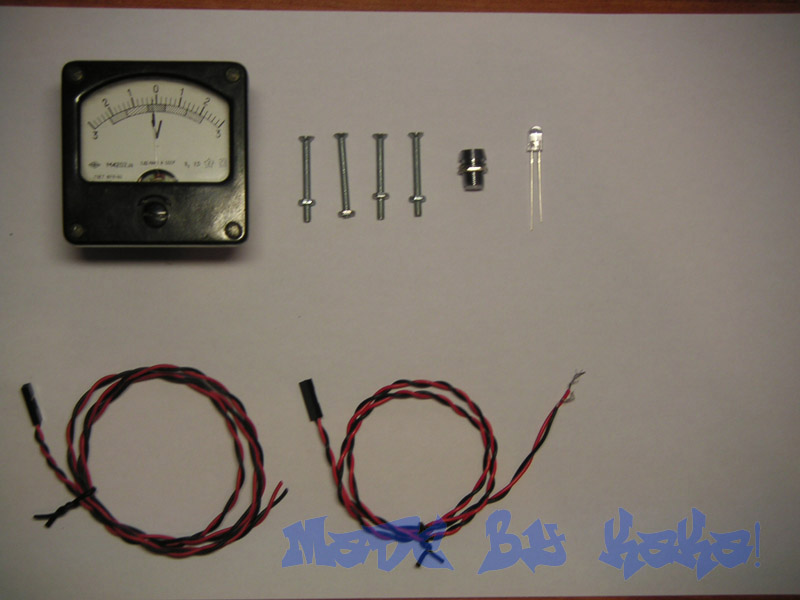

Для этого мода нам понадобятся:
  1. Сам прибор (вольтметр) – 1шт.
  2. Болты с гайками – 4шт.
  3. Светодиод с патроном – 1шт.
  4. Провода типа HDD Led – 2шт.

Инструменты:
  • Паяльник, канифоль, припой
  • Дремель, а если его нет, то дрель и ножовка по металлу.


  • Агрегат можно достать на радиорынке (я так и сделал), а можно незаметно попросить в кабинете по физике :). Желательно, чтобы он показывал до 5 вольт, иначе движение стрелки будет незаметным и напряжение придется увеличивать. Чтоб не было геморроя, я нашел 3-вольтовый вольтметр (извините за масло масленое). Провода можно отодрать от старого корпуса или купить где-нибудь.

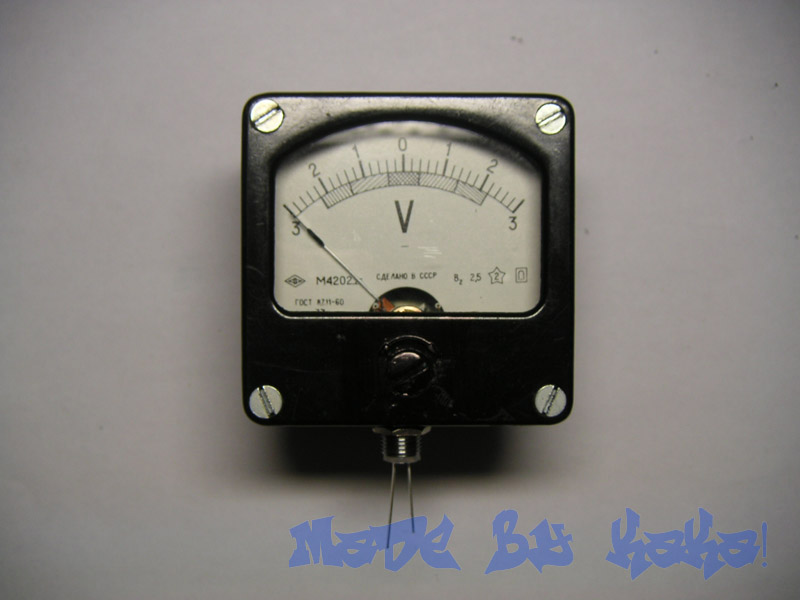

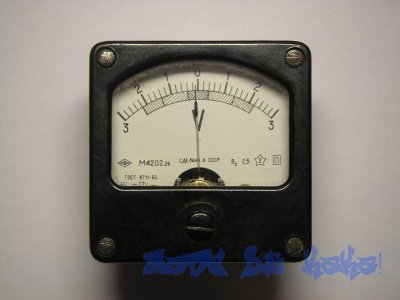

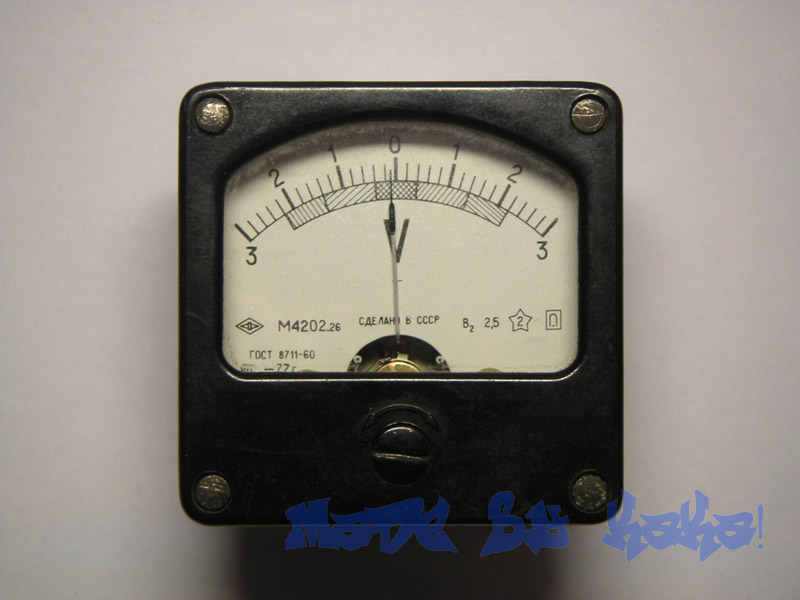

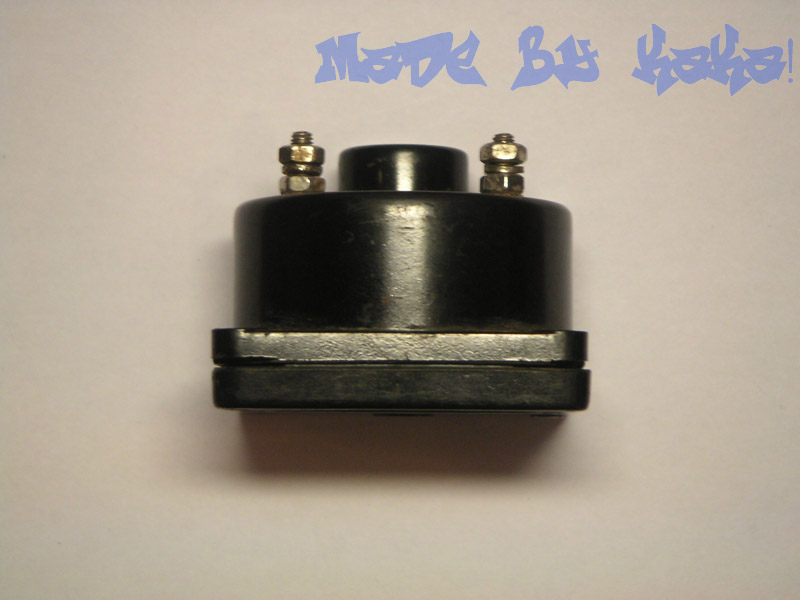

Мой подопытный был сделан в СССР, что можно определить по слою пыли и прочего г**на в щелях и углублениях для болтов. Все это можно убрать, а можно оставить для придания колорита.

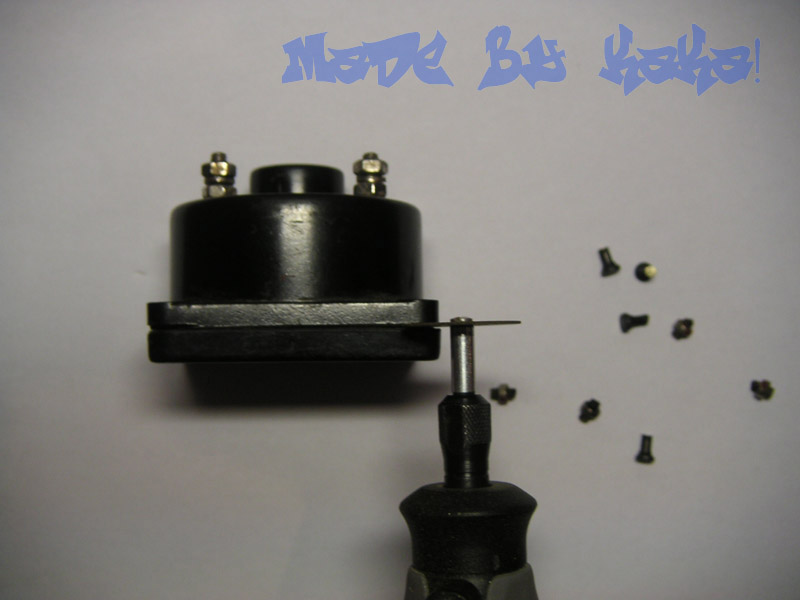

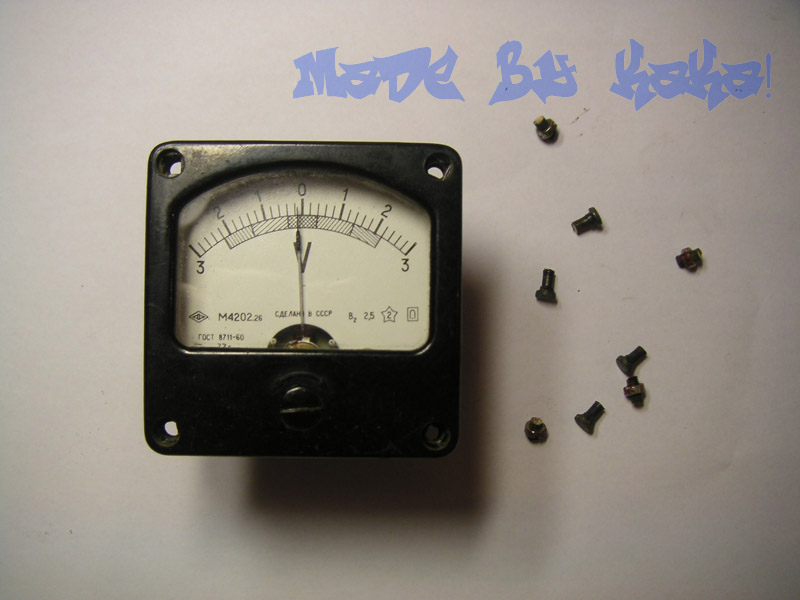

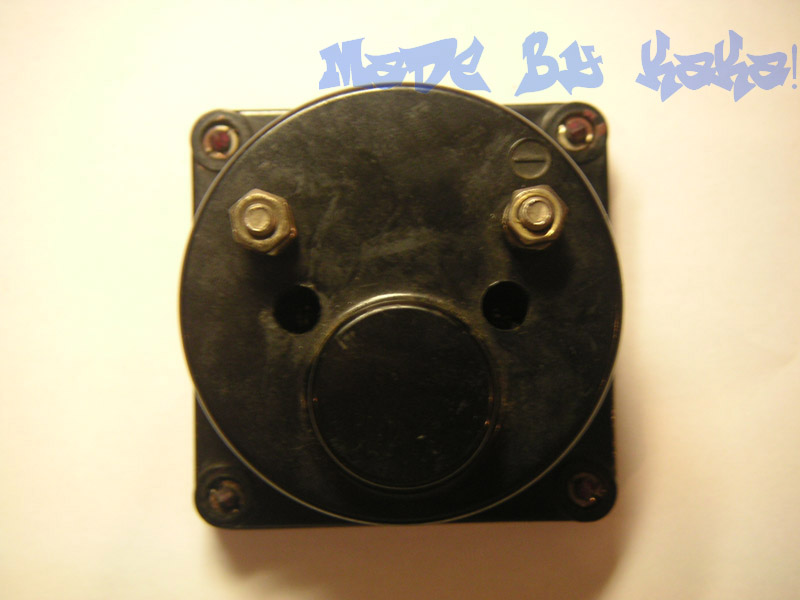

Итак, приступим к делу. Болтики на вольтметре сильно заржавели, и раскрутить их было невозможно. Эту проблему пришлось решить кардинально, взяв в руки дремель и аккуратно отпилив ржавые железяки.




Страница 2

Обсудить на форуме

[ Начало]

Аналоговый индикатор загрузки винчестера с подсветкой




Автор: KakA!
Редакция: Moddix & PK4Y
Страница 2

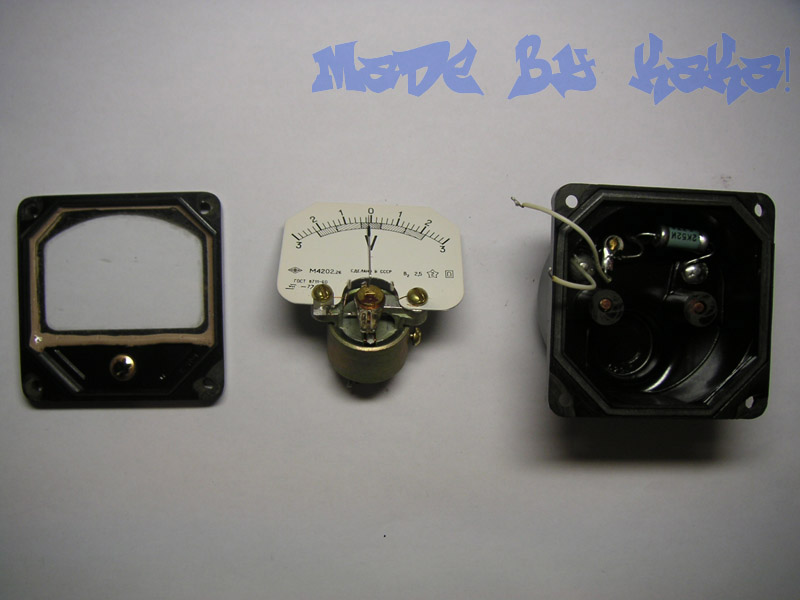

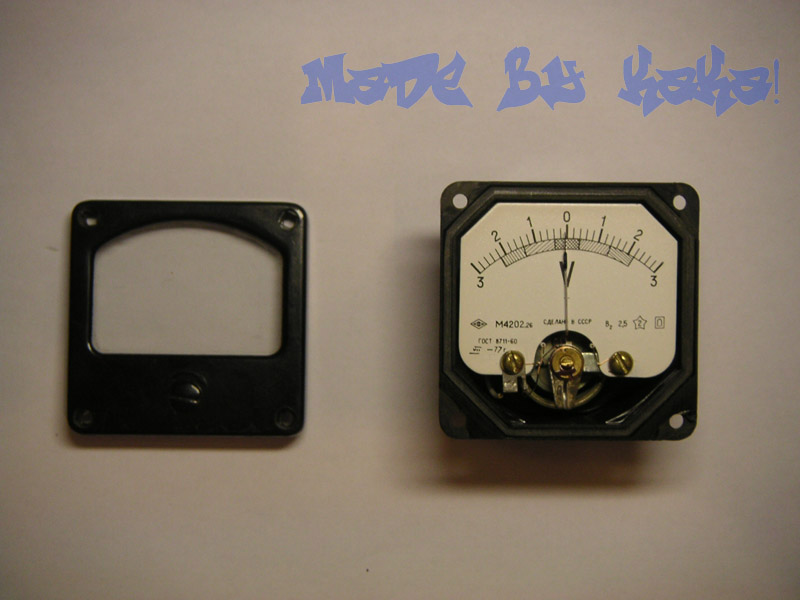

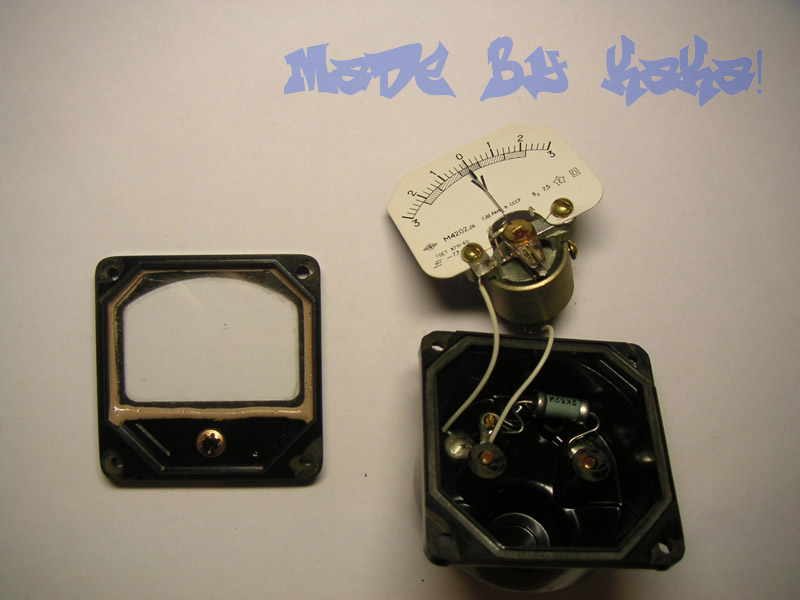

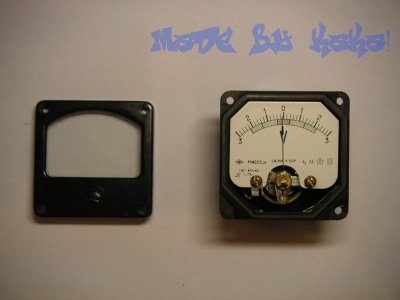

Открыв крышку, мы видим…… опять грязь и хрупкий механизм, в устройство которого вникать никак не хочется! Его мы аккуратно отпаиваем от корпуса, чтобы в дальнейшем не повредить корявыми руками.

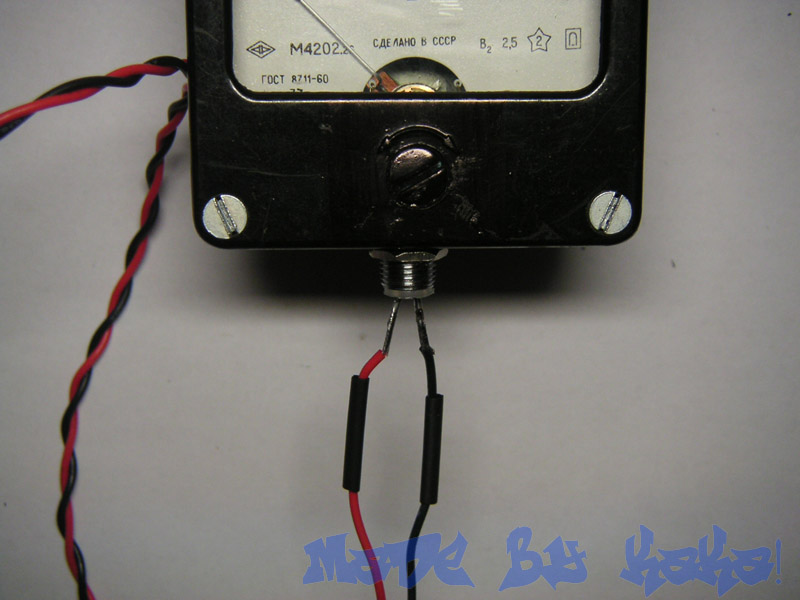

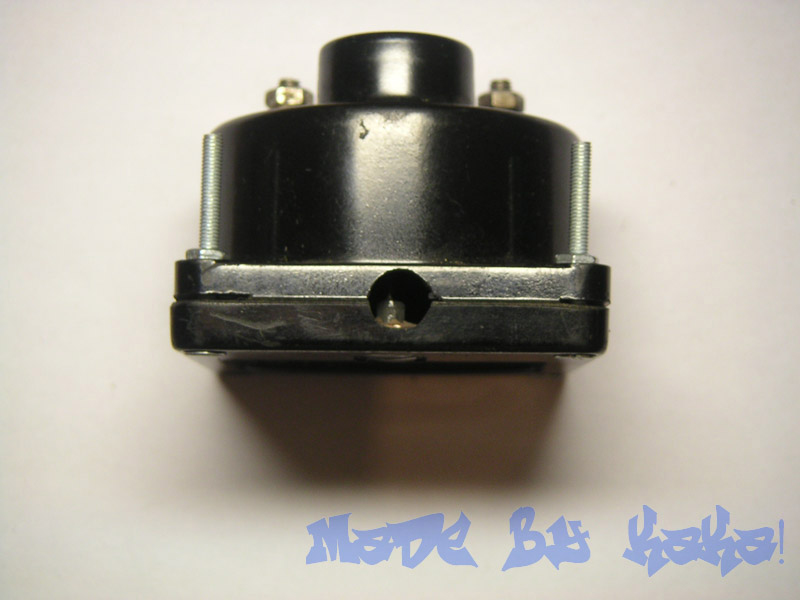

В днище высверливаем на малых оборотах (чтобы наш раритет не треснул) отверстие для патрона от светодиода.

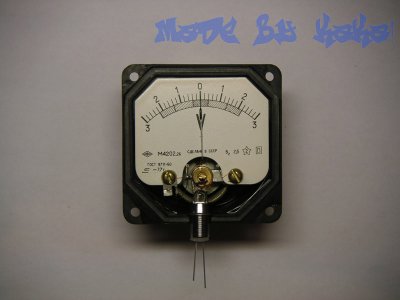

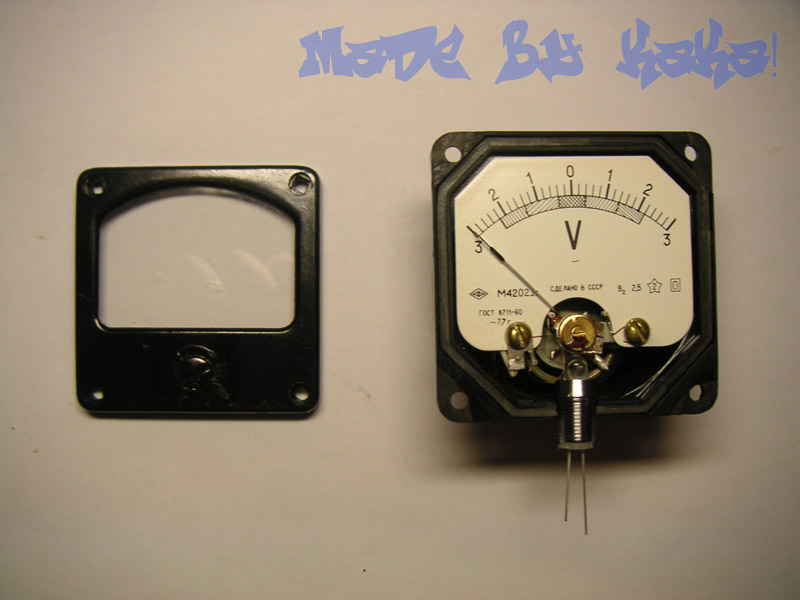

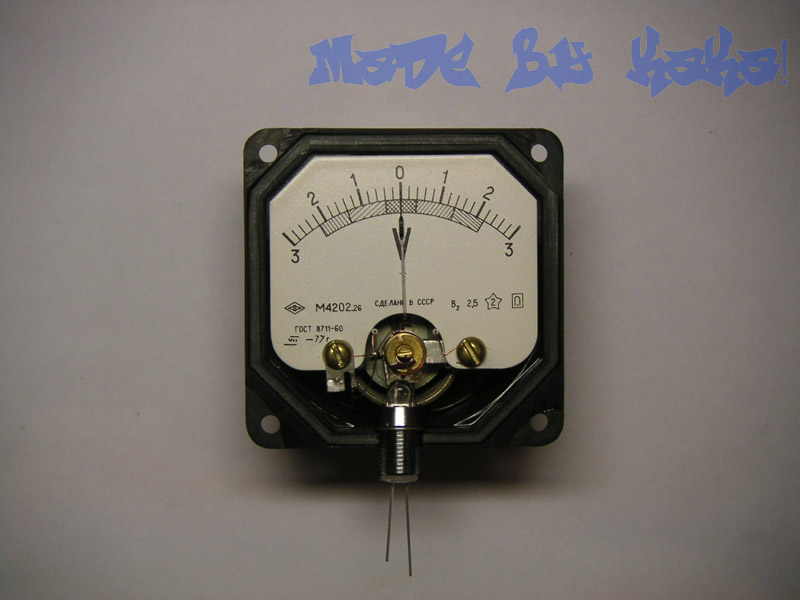

Припаиваем всё на место. Вставляем патрон со светодиодом в отверстие и выбираем его положение для оптимального освещения внутренностей. Мне пришлось для этого отрезать часть механизма. К счастью, и без него все работало .





Страница 1  Страница 3

Обсудить на форуме

[ Начало]

Аналоговый индикатор загрузки винчестера с подсветкой




Автор: KakA!
Редакция: Moddix & PK4Y
Страница 3  Мой вольтметр оказался 3-вольтовым в ту и другую сторону (в зависимости от полярности). Поэтому, передвинув стрелку влево, я сделал его 6-вольтовым (как раз то, что нужно, учитывая, что напряжение на моргающем светодиоде подпрыгивало до 5 вольт).

Теперь в ход идут провода. Их мы аккуратно припаиваем, соблюдая полярность.

Для крутизны можно надеть изоляцию.

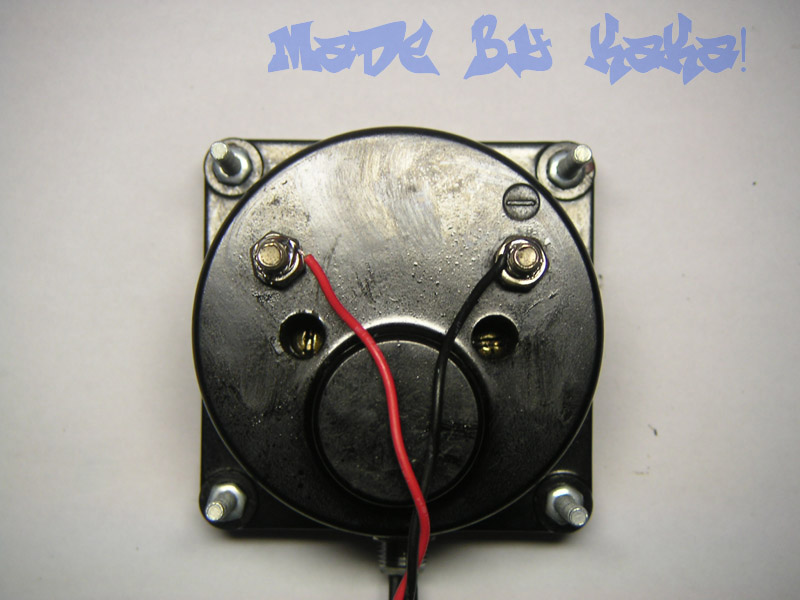

Точно так же припаиваем провода к контактам от самого вольтметра. На всякий случай зажимаем их гайками.

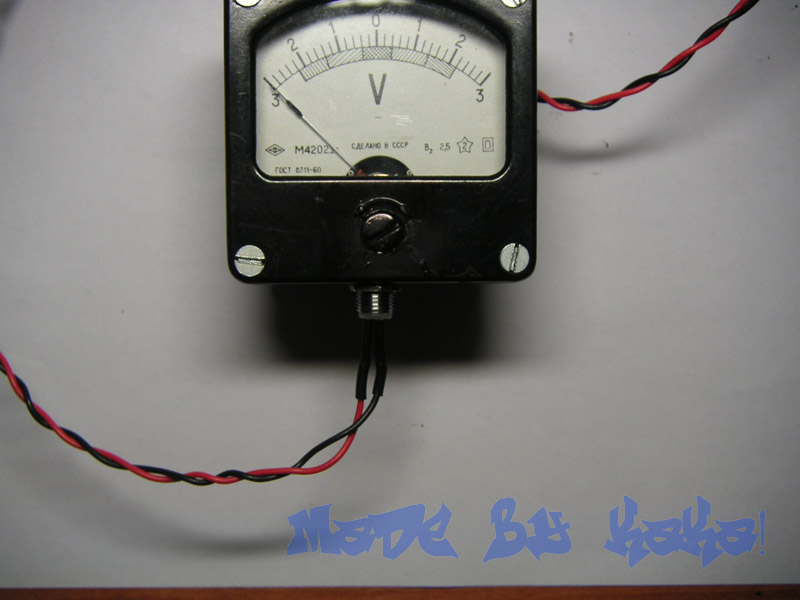

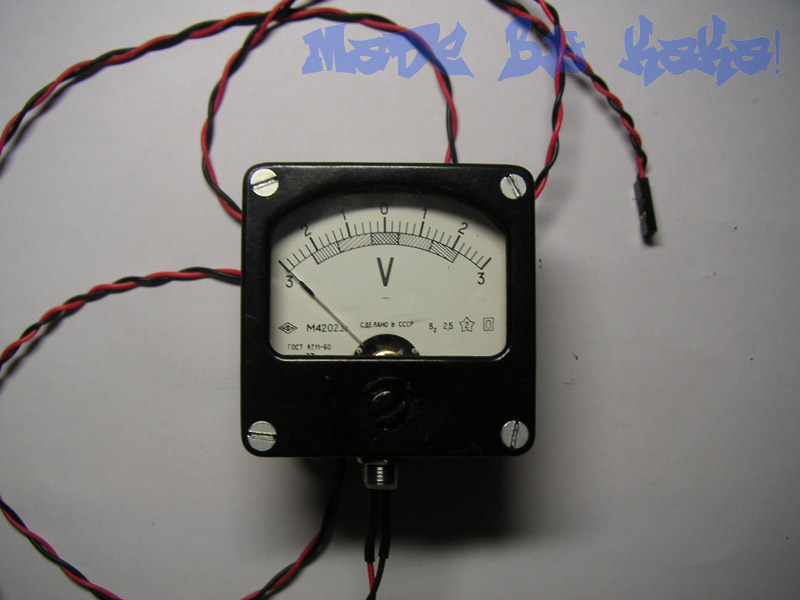

Получается вот такой механизм:

Провод индикатора загрузки подключаем «сами должны знать куда» на материнской плате.
Страница 2  Страница 4

Обсудить на форуме

[ Начало]

Аналоговый индикатор загрузки винчестера с подсветкой




Автор: KakA!
Редакция: Moddix & PK4Y
Страница 4  А вот с освещением всё сложнее. На «маме» для стандартного светодиода напряжение около 3в, а я использовал синий светодиод на 5 в. Его пришлось подрубить к baybus’у , который должен иметь каждый уважающий себя моддер. Ну, а если ты себя не уважаешь, то бери красный светодиод и спи спокойно.

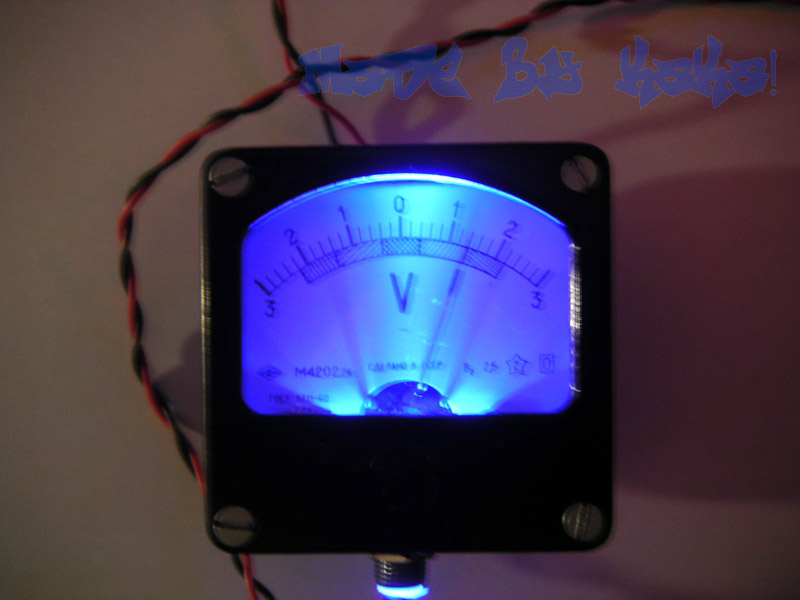

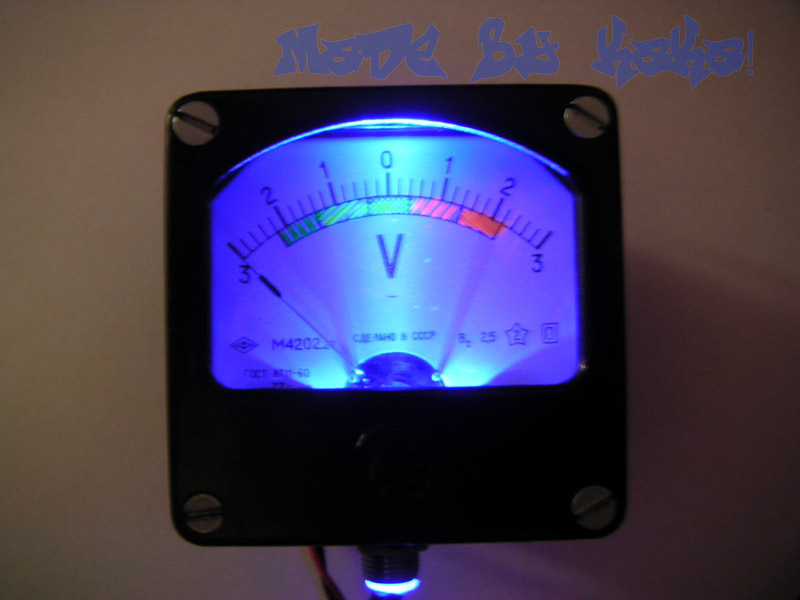

Вот так это выглядит в работе:

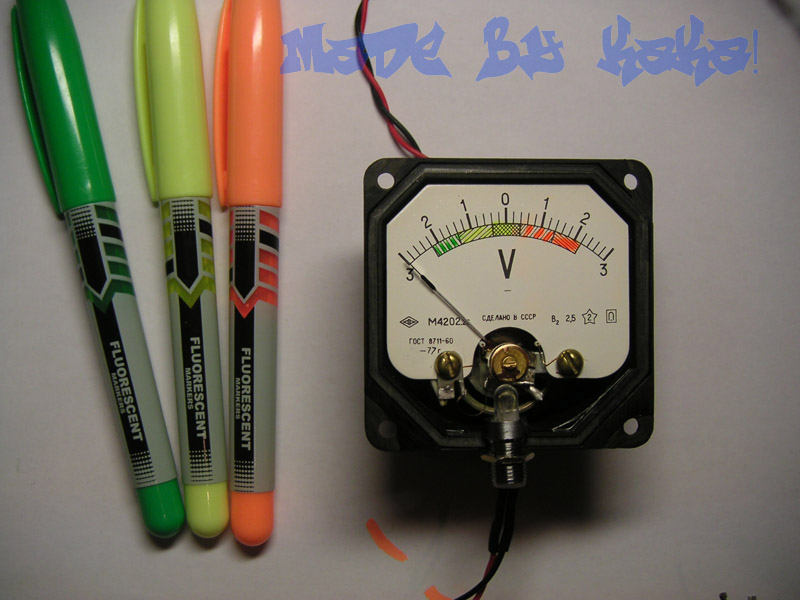

Шкалу можно раскрасить маркерами. Странным образом у меня под рукой оказались флуоресцентные маркеры.

Синий светодиод действует на них почти как ультрафиолетовый, а вот с красным такой фокус не пройдет.

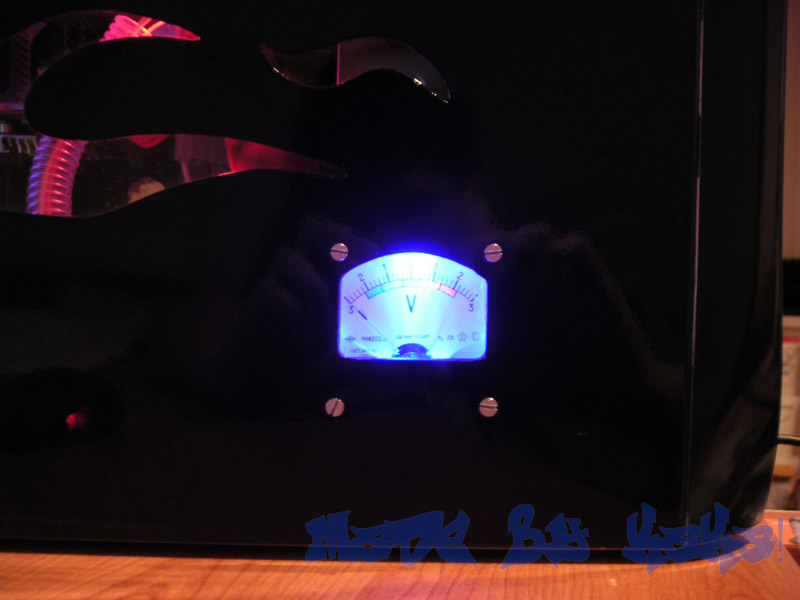

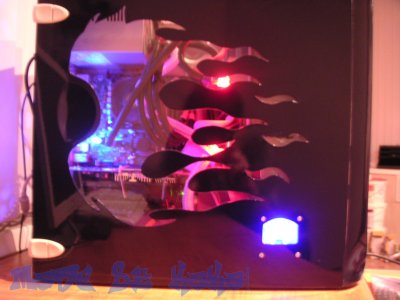

Ну, вот у нас и получился агрегат, который не стыдно воткнуть в любой корпус. Как его вставить, я рассказывать не буду, это каждый придумает сам. Я, например, это сделал таким образом:



Данный мод можно снабдить несколькими светодиодами разных цветов. Можно сделать их в нескольких экземплярах и превратить лицо корпуса в приборную панель.

З.Ы. Самое сложное в этом моде было найти подходящий вольтметр, так что дерзайте!
