Новая жизнь старой вещи - фонарик из микрофона


Еще одно руководство от автора статьи Часы всегда под рукой :). На этот раз изобретательный Xoxol делает из микрофона светильник.

Новая жизнь старой вещи — фонарик из микрофона




Автор: Xoxol
Редакция: PK4Y Итак-с, приступим к издевательству над микрофоном. Подобные микрофоны мне попадались в двух вариациях:
  • на подставке,
  • на жесткой липучке.
На все фотки можно щелкать для увеличения

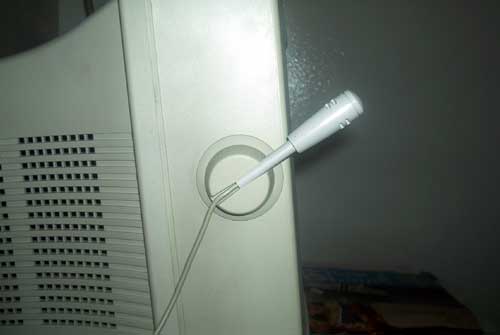

На подставке На жесткой липучке

К сожалению, микрофон на липучке мне не отдали на растерзание, а свой готовый разбирать было проблематично, поэтому кое-что придется объяснить на словах.

У данного микрофона на самой верхней части головки (попрошу без ухмылок!) есть маленькая крышечка, которая легко снимается, и под ней мы обнаруживаем сам микрофон. Аккуратненько его извлекаем, стараясь не повредить мембрану, отделяем ножом \любым другим приспособлением\ микрофон от шнура и откладываем в сторону. Нам он еще пригодится.

Лично я использовал родной шнур микрофона, а как у вас будет — решайте сами. Сразу хочу сказать, почему родной шнур лучше — он двужильный, но дело в том, что вторая жила у него не в отдельной изоляции, поэтому сам шнур тоньше.

Когда я паял, то надел кембрик (тоненькую трубочку, обычно использую изоляцию с кабеля подходящего сечения) только на одну ножку диода, дабы избежать замыкания. После пайки продел шнур в тело микрофона (оно пустое, как можно было догадаться) и затянул припаянный к другому концу диод так, чтобы он хорошенько встал на место.

На фото выше вы видите мой диод, он по размеру чуть больше дырки в микрофоне, а шнур с припаянными лапками диода и кембриком стал толще и с трудом протиснулся в дырку, тем самым сам себя закрепив.


Подставка микрофона

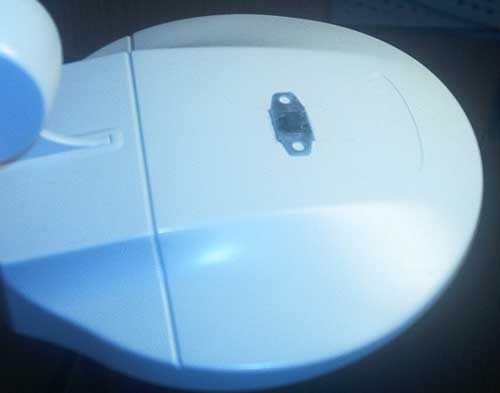

Потом я взял подставку микрофона, наметил, куда я хочу вставить обычный выключатель, и вырезал под него отверстие. Вырезал так, что даже не понадобилось ничем его закреплять: хотел обломать ему ушки, которые предназначены для шурупов — до сих пор его выковырять не могу :)

Теперь самое интересное — резисторы. Сначала я хотел запихать их внутрь микрофона, но они не влезли :(

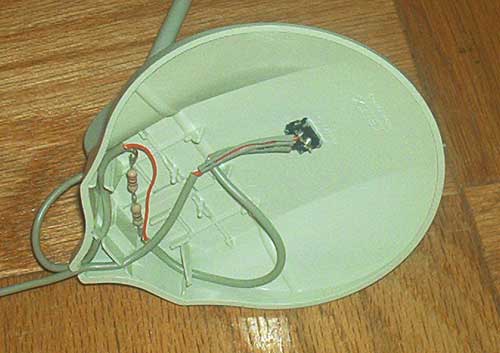

Тогда я перевернул подставку микрофона и увидел, что там много пустого места и я могу их туда поставить без особых проблем.

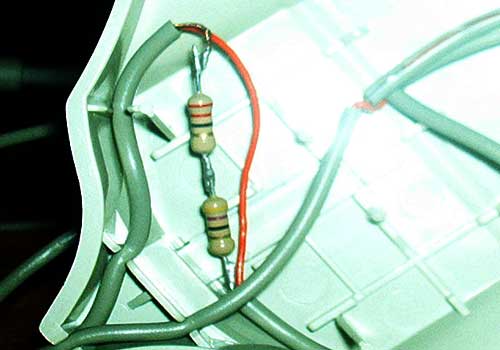

Что я и сделал. Разорвав минусовой контакт, я впаял 2 резистора.

Почему 2? Потому что мне нужно было 68 Ом, а таких в магазине не было, пришлось взять 2, которые в сумме давали 68 Oм.

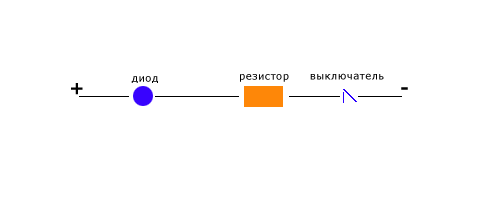

Дальше один из контактов запустил на выключатель, в итоге получилась вот такая схема подключения:

Ну а дальше — совсем все просто.

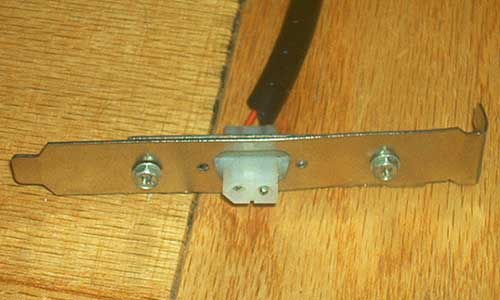

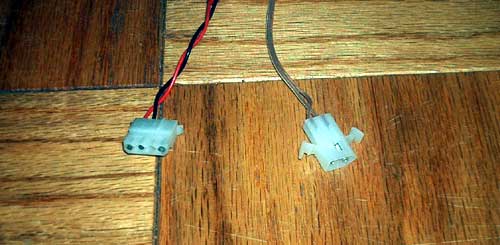

На шнур от микрофона поставил обычный разъем питания, которые в компе называются как-то типа молекс или что-то подобное :) Взял горелую видеокарточку, открутил от нее железяку и вставил в нее свежекупленный разъем а-ля молекс, только на 2 контакта (а мне больше и не надо), прикрутил кое-как (делал на скорую руку, все никак не соберусь нормально довести его) и поставил в свободный слот сзади компа, а контакты припаял к близстоящему корпусному кулеру.

На всякий случай я сделал удлинитель для микрофона-фонарика, потому как стол у меня большой и родного шнура не хватает.

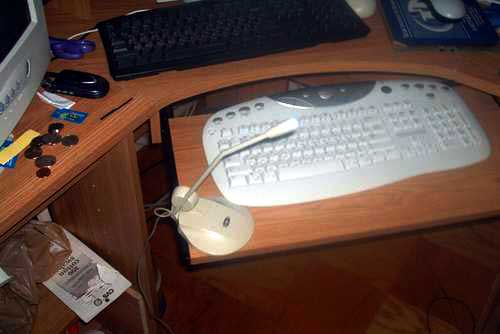

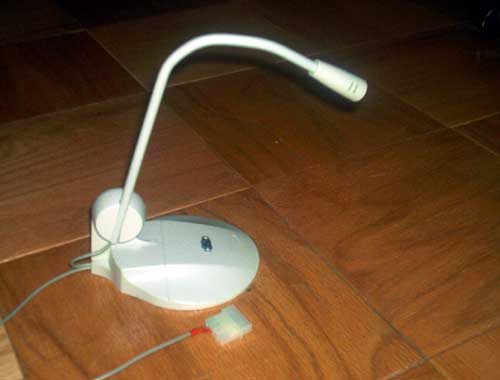

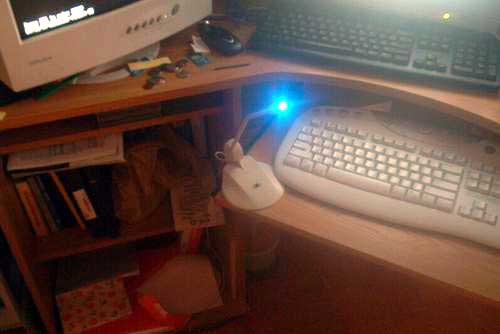

Ну а что получилось — судите сами. Дешево, но сердито :)

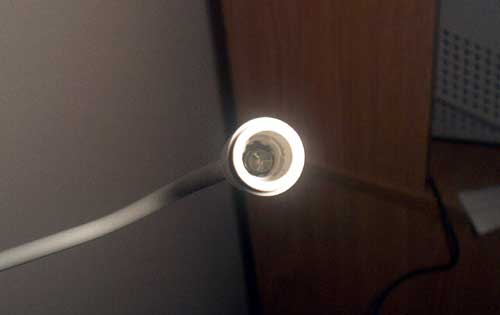

Светит ярко, параметры диода: яркость=2600mcd/1,7V/20mA. Питается от 5 вольтового контакта компа.

Потом решил я, что неудобно как-то светит фонарик, надо его вниз направить. Нагрел над газовой плитой я его шею, так она стала гнуться, как медная проволока :) Теперь вот думаю, надо нагреть, взять стеклянную банку нужного диаметра и накрутить на эту банку, пока шея микрофона горячая. А охлаждается моментально и форму после скручивания не теряет. Найти бы еще время доделать свой мод :)
