LCD - Знакосинтезирующий дисплей своими руками



Руководство нашего модератора и постоянного автора Nero. Это статья является полной версией аналогичной публикации в декабрьском номере спецвыпуска журнала «Хакер», посвященного моддингу, в которой рассматривается также вопрос софта.


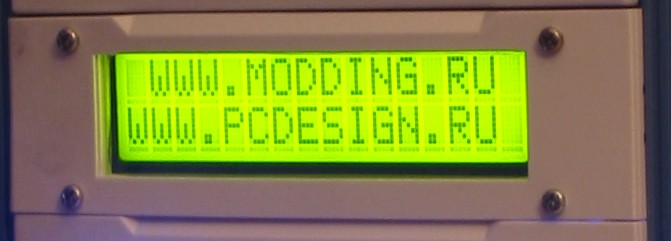

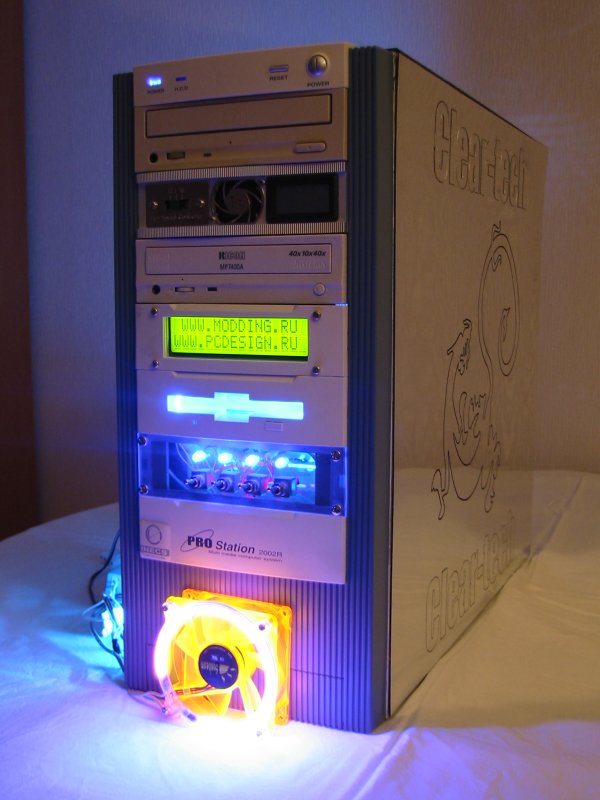

LCD — Знакосинтезирующий дисплей своими руками



Автор: Nero

Редакция: PK4Y

Страница 1
К сожалению, большинство модов не имеют никакой практической ценности — они служат лишь украшением, не принося при этом никакой пользы. Но знакосинтезирующий дисплей же помимо декоративной функции является ещё и очень полезным устройством.


Но чем же хорош знакосинтезирующий дисплей и каково его практическое назначение. Прежде всего, стоит отметить многофункциональность данного устройства. С помощью специализированного программного обеспечения на него можно выводить практически все параметры системы: температуры процессора и системы в целом, скорость вращения вентиляторов, количество переданных данных, количество свободной виртуальной памяти и многое другое. При этой многофункциональности итоговые затраты на сие чудо техники вряд ли превысят пятнадцать долларов (это верно при использовании экрана 16×2, также можно использовать экраны 20×4, благо схемы распайки ничем не различаются, но это увеличит расходы).


От слов к делу

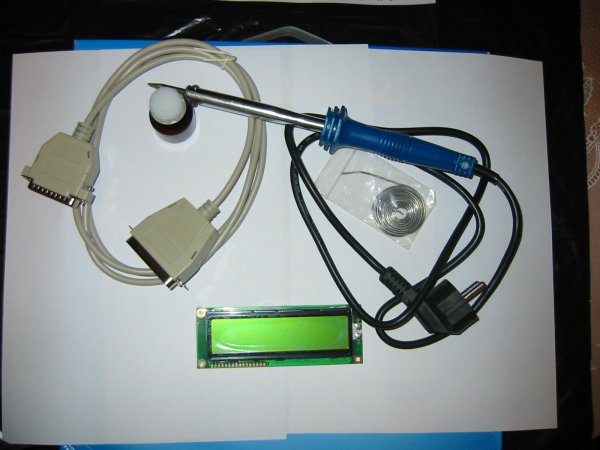

Набор настоящего моддера

Что нужно для изготовления данного мода? Из инструментов нам понадобится паяльник, также необходимо приобрести припой и канифоль (можно использовать специальные флюсы). Из комплектующих понадобятся непосредственно сам дисплей на контроллере Hitachi HD44780 или любом совместимым с ним (я использовал дисплей от Data Vision на контроллере pm16210 с подсветкой), кроме этого понадобится LPT-кабель для принтера.


Сначала надо снять при помощи ножа кожухи с концов кабеля, как это показано на рисунке.

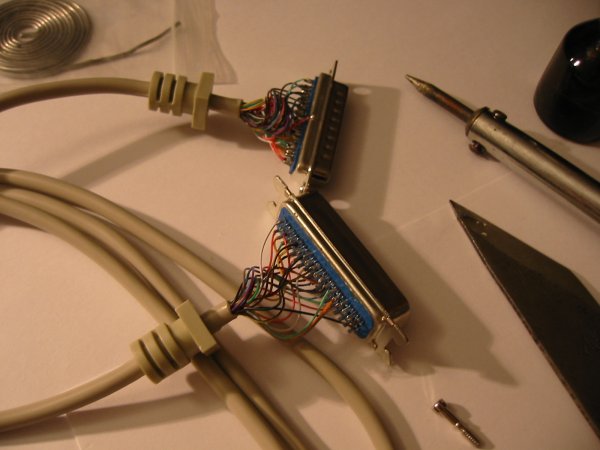

Кабель со снятыми кожухами

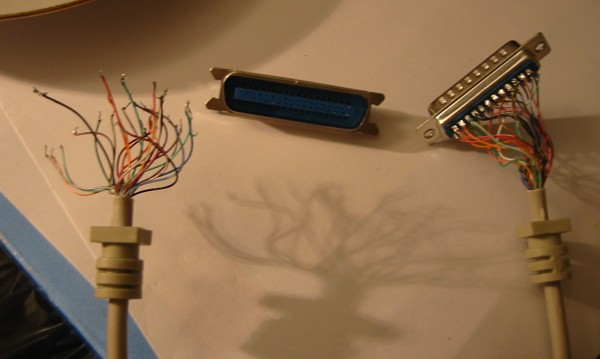

После этого отпаиваем или отрезаем все провода, припаянные к тому разъёму, который вставляется непосредственно в принтер.



Теперь можно приступать к пайке

Теперь можно приступать к припаиванию проводов к дисплею. Только следует обратить внимание на то, как расположены контакты номер пятнадцать и шестнадцать — они находятся перед первым контактом (если смотреть слева направо, то контакты идут в следующем порядке: 16, 15, 1, 2, 3 и так далее).

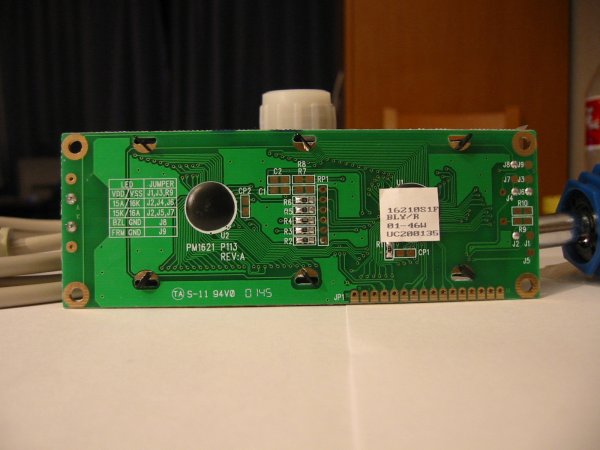

Немного необычная нумерация контактов

Вот таблица и схема распайки:


Контакт

на LCD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Что

припаивать земля 5в земля контакт 16 земля контакт 1 контакт 2 контакт 3 контакт 4 контакт 5 контакт 6 контакт 7 контакт 8 контакт 9 5в земля



Схема распайки для тех, кто не любит таблицы

Припаивать следует осторожно, чтобы соседние контактные площадки не соприкасались, в противном случае при подключении дисплей может выйти из строя. После припаивания всё должно выглядеть примерно так, как это показано на фотографии:

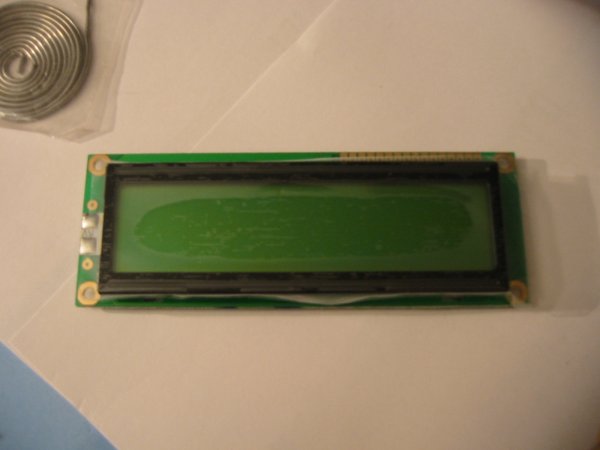

Все готово к работе

Теперь всё это осталось только подключить и включить компьютер. Если всё сделано правильно, то на дисплее должна загореться тестовая строка из чёрных квадратиков:

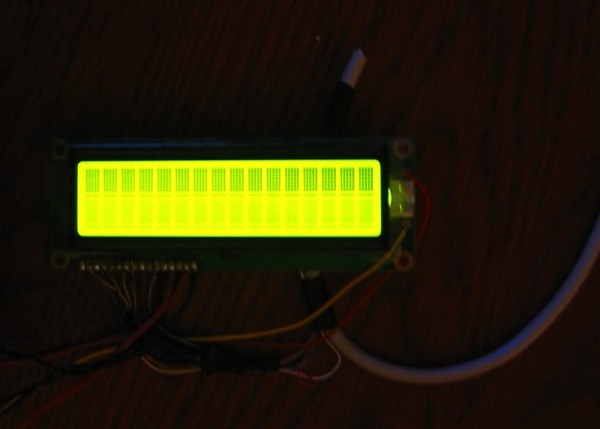

То, что ты увидишь после включения

Если этого не произошло, то это значит, что где-то в процессе изготовления дисплея была допущена ошибка.
