Мод Caldari Town

Author: Змей

Ага. не ждали? а я пришел. Ибо есть заказ.
Если коротко, последнее время пропадаю в игре. EVE Online. Читаю местный форум, и честно говоря — рад. ибо много хороших, нормальных, адекатных, взрослых людей. Именно взрослых. Средний возраст 26… предельный зарегистрированный — 65. Хотя… 16-17ти летних тоже мало. И честно — взрослеют они там быстро :) Спросите у InvaderNeon :)
Но не в этом дело. Итак, есть заказ. Корпус по игре. вроде бы все просто? Теоретически. В реальности же… не так все просто. Ибо объем, охват и атмосфера просто требует быть. И тут просто надписью HL2 по одноименной игре корпус не украсят. Итак… начнем. Во-первых — сурс. Это важно. Сколько пришлось осмотреть, вспомнить и заSCREENить — не передать. пример:



Корпус заказчика классический серверный Чифтек. Большой, тяжелый… и квадратный.



Эскиз подготовленный заказчику оного, т.е. заказчика, вполне удовлетворил. Не смотря на указания, что это — эскиз. И что будет в реале — даже я не знаю, и только предполагаю.



Краткое описание, чего будет:
— полное бронирование корпуса накладками. Алюминиевый композит.
— встраивание водянки. производителя не помню, но это моноблок.
— человеческая разводка кабелей и проводки.
— подсветка. Светодиодная и не особо яркая. в общем — все предельно в меру.

Хотя есть конечно небольшие проблемы с светодиодным индикатором… но я ее решу.

в общем, тема создана… :) Материал будет заказан уже завтра.

темы с большой. кубик.в планах очень много. хотелось к примеру индикатор HDD и звука в виде

однако под него по идее нужно использовать центральную часть, а не крайние верхние три гнутых линии. однако, под конструкцию как раз бы все подходило наоборот — центр кнопка, дуги — индикаторы. Однако этого как раз делать категорически нельзя.
Есть так же панель "Аерокулл" отданная на растерзание. Ее конструкция позволяет выдрать нужные блоки и их использовать без остальных частей. Но опять же — смысл если честно я не очень вижу. Да и к тому же… разумность установки такого индикатора в некоторых смыслах под сомнением.

Свет будет. "Многоточечность" — один из выходов в некоторых сегментах.привезли лист. 1,5х2м. толщина около 4-5мм. цвет — шлифованная сталь. Лист композит, т.е. между двух тонких слоев алюминия (один лицевой, второй задник) — заполнение пластиком. В результате стоит дешевле чем аналогичный по размерам и толщине лист алюминия.



Впереди разметка габаритных частей, разрезка, разметка на армор-панели, выгравирование их, наклейка, замазка краской просветов и ляпов… и т.п.небольшое отступление от темы. руки и дремель тренировал на остатках красного акрилового стрежня, оставшихся от проекта "Камин". Ляпы суперклея, осколки приваренного акрила не оставляли каких-либо надежд их где-то еще использовать, так что под "заюзать-в-мусор" — самое то. Резка вглубь, разфрезеровка, вырезание внутренней части… Акрил из-за тупой фрезы не сколько фрезеровался или резался, сколько упорно плавился, наматывался на фрезу и разлетался каплями и нитками. В общем — бардак полный. даже длительная обработка шкуркой не помогла соскоблить сплавленный акрил.



Закупленные вчера "расходные инструменты". около 1500р в "ЛеруаМерлен". Хотя я вроде брал все с ценником на 60-80р… как я думал. Как позже оказалось — набор аксесуаров и баночка с дисками — легко вытянули почти на 800р.



P@ul{, судя по ненайденным останкам диска они или затерялись в мусоре или вылетели в открытое окно :) к счастью — без жертв. Но после таких схожих случаев — работаю всегда в очках :)форма боковой стенки. форма немного изменена от прямоугольника корпуса. Зачем — последняя фотка. Поскольку имеющаяся пленка-защитка весьма тонкая и мне еще будет необходимо делать рисунок армор-панелей — дополнительно всю панель обклеил малярным скотчем.



И вот зачем этот выступ. Он будет маскировать металлические ручки, прикрепленные к базовой стенке. Позже за эти ручки можно будет спокойно устанавливать и снимать борта. Это конечно хуже, чем ручки на боках бортов… но лучше чем вообще без ручек. Позже внутреннюю часть будет закрыт шумопонижающим слоем из пропилена, который возможно будет закрывать бортовую проводку. Буду я ее делать или нет — это еще вопрос.



еще необходимо прокатать все края панелей, чтобы отчистить от заусенцев и вообще сделать чуть аккуратнее.Чтобы было понятно, ЧТО мне предстоит гравировать по поверхностям.
Кадр характерного бронирования станций:



Блок текстуры. размер где-то 400х400 пикселей пришлось заново отрендерить уже в размер 4000х4000 пикселей, чтобы влезло на 6 листов А4.



Подготовил наконец панель крепежа СВО. Ничего сложного. Четыре болта и панель влезает в 5-ти дюймовый отсек, напрочь их перекрывая, кроме одного под привод.При этом из-за небольших моих косяков — стоит так, что даже крепить не нужно. Четко и в распорку.

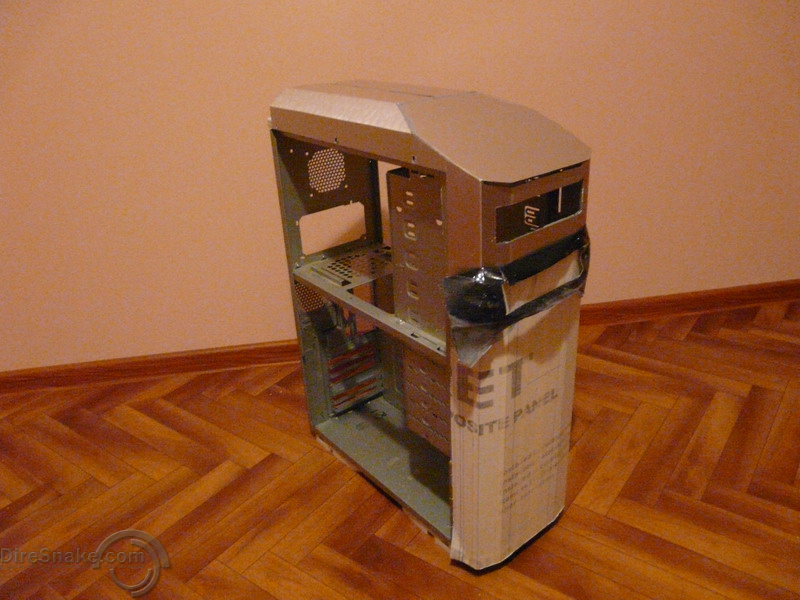

И секретный бонус: Обшивка. Панель одна общая и на верх и на перед. Шов сверху закроется накладкой. Еще одна (а может и всего одна) накладка скруглит передний угол. Плюс декоративная накладка на переднюю часть. Передняя и задняя дальняя накладки — через акриловый бутерброд с торцевой подсветкой… наверное. После этих всех манипуляций, когда все наконец встанет и соберется воедино — уже гравировка. Сейчас ее делать условно бессмысленно.



Кстати, нашел неплохую альтернативу склеиванию и вообще шаманству с клеем, способным соединить алюминий — Двухсторонний скотч. Разве что нужно выбирать с тонкой клеевой основой. Клеит в одно касание так, что коррекция уже невозможна. Держит так, что отрыв только через очень сильный перекос.верхние дальние и передние нижние накладки. сделать их монолитными не вышло, пришлось делить на части.

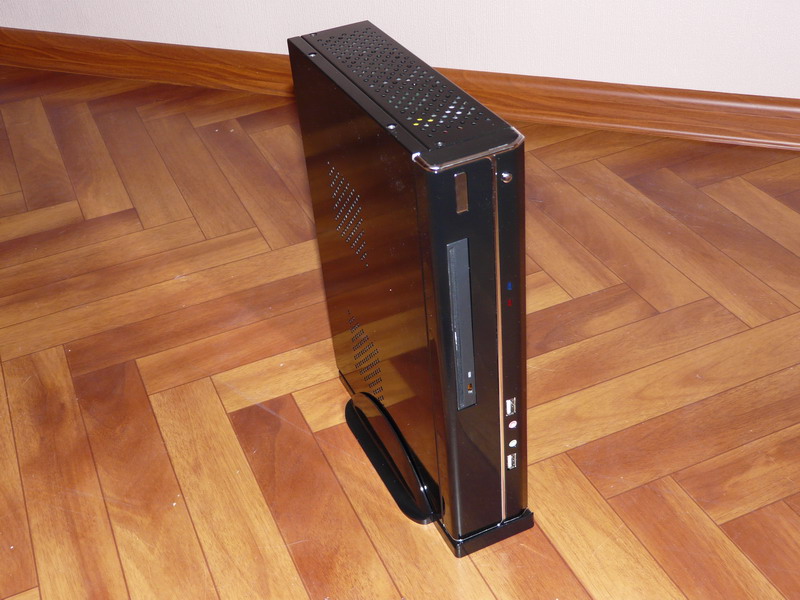

из скорых будущих добавлений на сайте: обзор корпуса NTS ЕL20050BK Black

и попытка из этого корпуса получить хоть что-то кроме блока питания.пока решаю проблемы с клеем, решил взяться за боковые панели. однако, как специально температура упала… и работать стало кретинично холодно. впрочем, сжав зубы все-таки одну панель я таки осилил.



пока только дисками (2шт извел, пока приноровился) прорезал все пазы. еще нужно их подрихтовать фрезами. Заметил, что лист после такой обработки начинает "вести" — почти лишившись одного из слоев алюмминия второй слой сильно выгибает лист в разные стороны. что может быть фатально в последствии.

PS: Плюс к этому весьма сложно фотографировать панель — она бликуют изо всех сил :)боковое окна. мысль пришла случайно, ночью. решение простое — после резки пазов, под существующий кусок акрила удаляются блоки, с небольшим отступом в стенке режется отверстие. после остается только интегрировать акрил в панель. Однако, простые акриловые прозрачные окна я не люблю. Так что пришлось импровизировать — сзади заклеена перфопленкой. Белой стороной внутрь, черной клейкой стороной — наружу.


осталось как-то культурно сделать швы панелей :(купил новую фрезу (фотки ниже). добил панели. осталось с ними совсем чуть-чуть, а именно — почистить пазы.

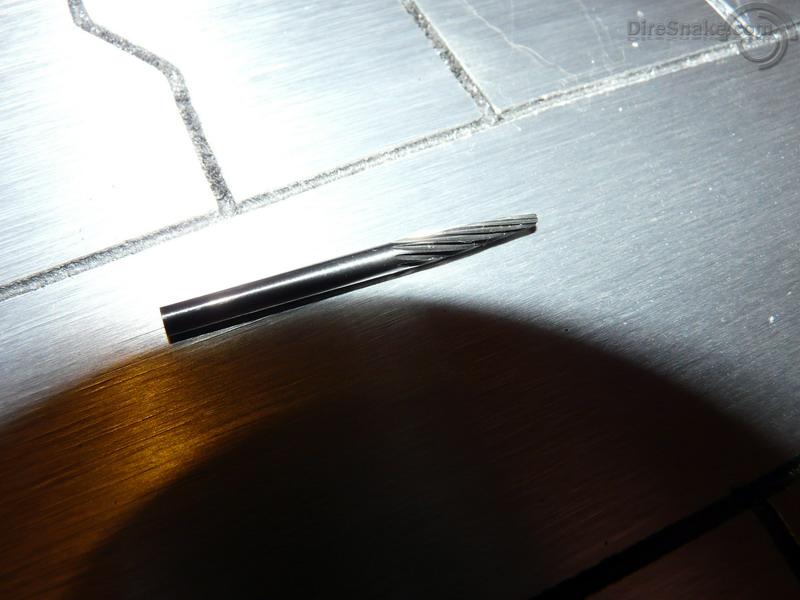

новые фрезы. "FIT". и хоть я раньше весьма скептически относился к этой марке — тут я в своем мнении несколько разуверился. Режет настолько хорошо, что нужно балансировать буквально легким движением пальца, чтобы четко отслеживать глубину и положение фрезы. Однако… то ли я чего-то не понимаю, то ли они делают под какие-то свои диаметры. ибо стандартные фирменные фрезы "DREMEL" нормально устанавливаются в мою "Stern!", а эти… из большой цанги — вываливаются, а в малую — не входят до конца. приходится их цеплять буквально до глубины лепестков. От этого — идет вибрация. От чего — чуть малейшее неправильное положение инструмента, фреза цепляется за материал и руку буквально срывает с места оставляя фрезой глубокие царапины :( к счастью таких случаев мало. но есть. уже думаю о изготовлении какого-нибудь спец-девайса для таких работ. В общем, остался доволен фрезами "FIT", несмотря на их такое ласковое название "шарошка"… ;)

добил все разделения на армор-панели. еще не "культурил". но уже большая часть работы сделана. в передних и задних/верхних накладках спрятаны светодиоды. проводка сделана тоже, однако верхняя подсветка привода увы чего-то глючит, а значит придется ее вынимать и смотреть в чем проблема. гравировка логотипа расы Caldari пока чисто символическая — нужно еще сделать заполненной.


PS: решил сделать себе параллельно подставку для яблофона… почти сделал… и именно в тот отвественный момент, когда любое лишнее движение может привести к порче… ломается дремель. полностью рассыпается фиксатор вала и напрочь его клинит. теперь сразу несколько выходов:
-плюнуть, и купить нормальную фирменную машинку.
-кропотливо восстанавливать свой агрегат (там еще 3-4мм от контактных щеток осталось — месяц агрессивной работы продержится)
-заказать себе на ДР мега-пак Dremel :)
-из аккамуляторного стилуса Dremel сделать проводную машинку :) издевательство конечно… но работать надо. в общем, походу в работе наступила пауза, не смотря на мое желание до 20х чисел мая доделать корпус.оценка "общего вида". Небольшие швы на стыках боковых панелей и корпуса впоследствии скроются. сейчас просто внутренний крепеж ручек мешает.


маркировка, логотипы уже решено как и чем делать. вначале гравировка всех каналов, после заливка белым лаком. по идее, нужно в военном стиле сделать "якобы" тень-окантовку… но это будет весьма сложно. ибо лак, имеет скверную привычку затекать даже под малярный скотч.


свет в блоке привода глючит — так до сих пор не выковырял панельку, в которой из 5ти LED светит только два. остальные три — только если их стукнуть. Весь свет в блок питания запитан жестоким способом втыкивания проводов в канал +3В. и ессно — замыкающая заглушка, чтобы БП работал. Заклепки тоже еще не замазаны. Ибо есть небольшой и неприятный шанс, что придется из разбирать, чтобы добратся до световой панели… :(чем собственно можно обработать пазы. один минус — набор такой стоит от 90 до 110р. на одну боковую панель уходит почти полный набор…




коробочка "Рафаэлло" настоящего модера… на ночь глядя собрал в кучу.


GR13, ты бы чара-то озвучил ;)есть у Dremel вот такие диски:


штука очень хорошая. тонкий диск с алмазным напылением. режет все. положишь алюминий на бетон — разрежет и алюминий и бетон. один минус у этих дисков: цена.
Нашел две ссылки:
www.maxtool.ru/item__i3104/ (1273руб)
www.proftoolstorg.ru/e-store/accessories/index.php?SECTION_ID=238&ELEMENT_ID=1154 (681руб)

если я не ошибаюсь, то я покупал где-то около 500-600р за диск+вал.

однако… в сети магазинов "Строитель" нашел такие же диски, но от "FIT". два диска + вал. цену угадаете? врядли. около 120р за упаковку… забрал все что были. все две упаковки :)

Кстати о работе. она идет. Однако все те виды, что видели — забудьте. увы, хорошо сделать световые накладки не вышло. плюс после всех перетаскиваний таки почти оторвалась передняя верхняя накладка. эпоксидка хреновая. так что получив как-то приход вида "а пошло оно все" — переделал напрочь морду и крышу. чуть проще, но чуть качественней.
фото будут вскорости. планирую до выходных или максимум среды сделать корпус. все зависит от свободного времени.пока на болконе 24 часа выдерживается эпоксидка, стыкуещая панели, занимаюсь мелкими закупками. а именно — световые линейки. правда, в этот раз они оказались сильно крепче и уже так легко как в проекте "кристал" не гнутся. впрочем, к счастью этого не нужно. линейки представляют собой ряд светодиодов припаянных на общую шину. кроме светодиодов там же установлены резисторы и разъемы, на случай если линейки будут разрезаны. 30см линейки обошлись в 230р. Купил сразу две линейки, хотя вроде бы должно хватить и одной целой.




в комплект к линейкам идет ответный разъем и пара пластиковых крепежей.

-верхняя крышка наклонена вперед.
-передняя нижняя часть — тоже наклонена сверху назад.
-сзади — микроокошки для "так просто". акрил+сетка+тонировка. в общем — не видно будет что внутри.
-под навесом над приводом еще будет угловая часть-накладка. за ней спрячется 5-6 LED линейка. точно такая же спрячется за выпирающей передней частью.
-заклепки уже замазаны эпоксидкой. правда она, зараза, прозрачной оказалось. так что буду красить маркером. тем же маркером закрашиваться будут многие элементы. ибо нефиг.
-под привод уже сделана стелс-накладка. правда, я пока не могу как ее крепить на сам привод.
-на выступе уже стоит пара кнопок. PWR и RST. проводка пока не сделана, так что кнопки просто вставлены. после проводки забетонирую все эпоксидкой напрочь. между кнопками линза с HDD светодиодом. будет стоять самый обычный светодиод, кстати… не яркий. ибо он стоит лучом вверх, а весь свет наоборот — вниз.
-швы еще не чистил… пока только фото. комментарии будут чуть позже.

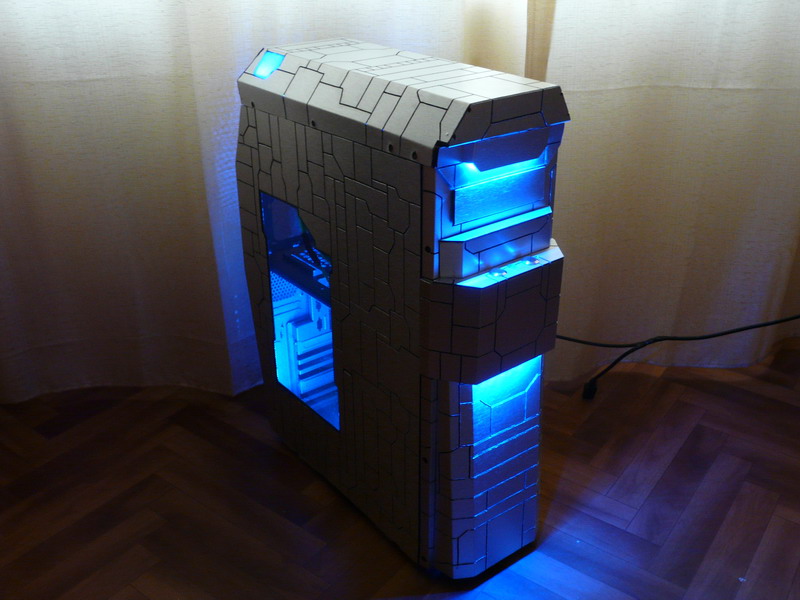

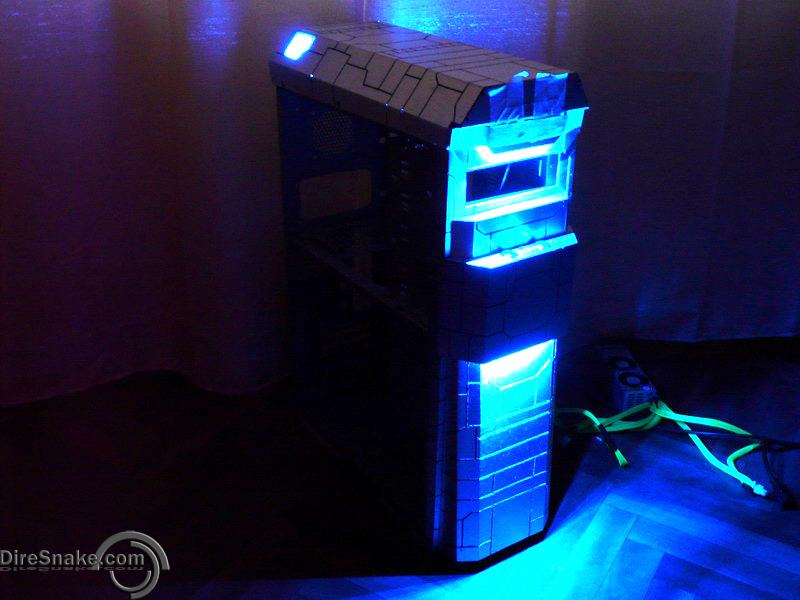

закончены мелкие мелочи, осталось совсем чуть-чуть и финал…
