Моддинг Блок питания ПК

Автор: Александр

Почта: maloy9046@mail.ru

Город: Луганск

Модель: Блок питания ПК

Постоянная ссылка: http://www.modding.ru/view/15457.html

Описание:

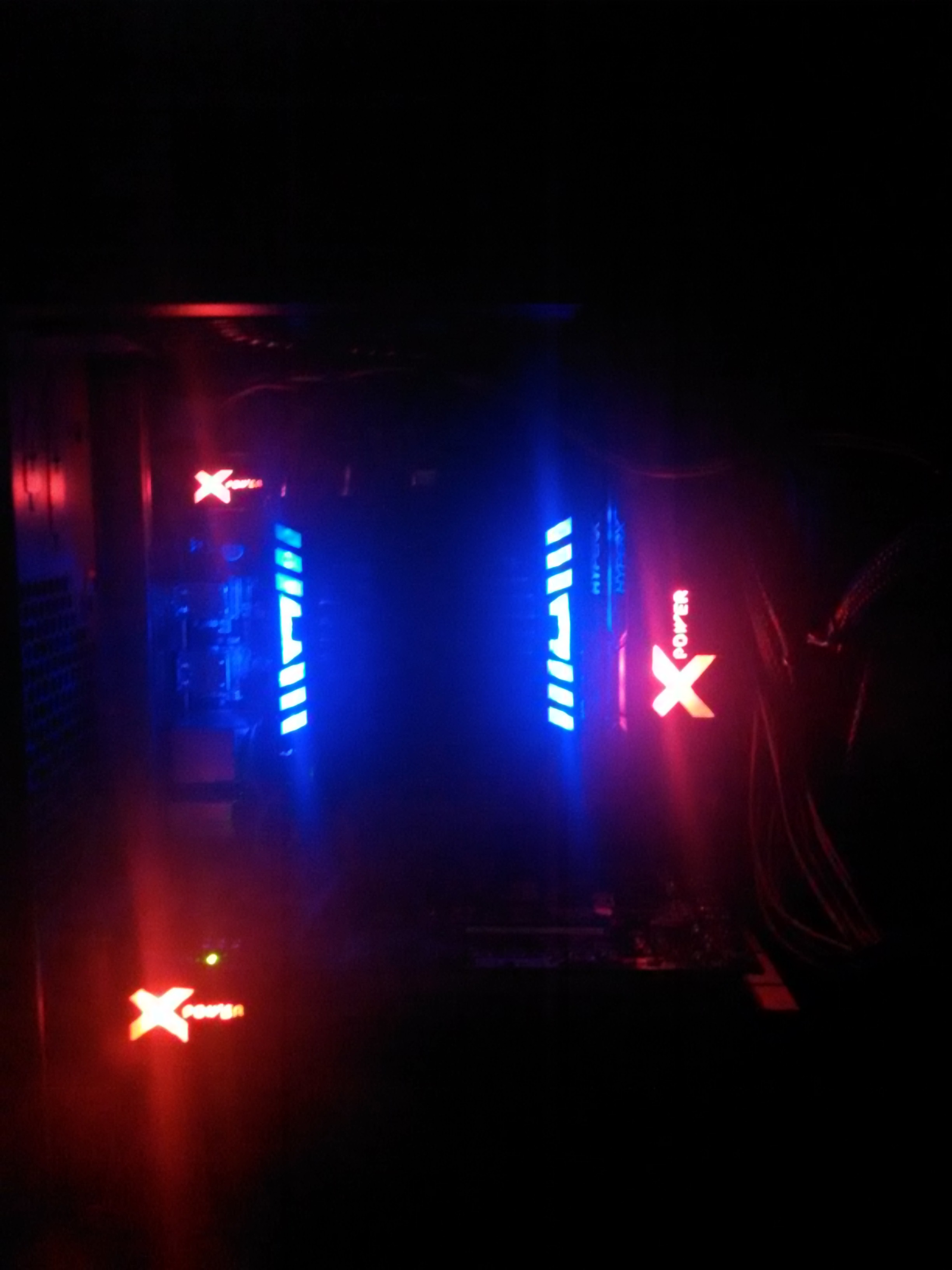

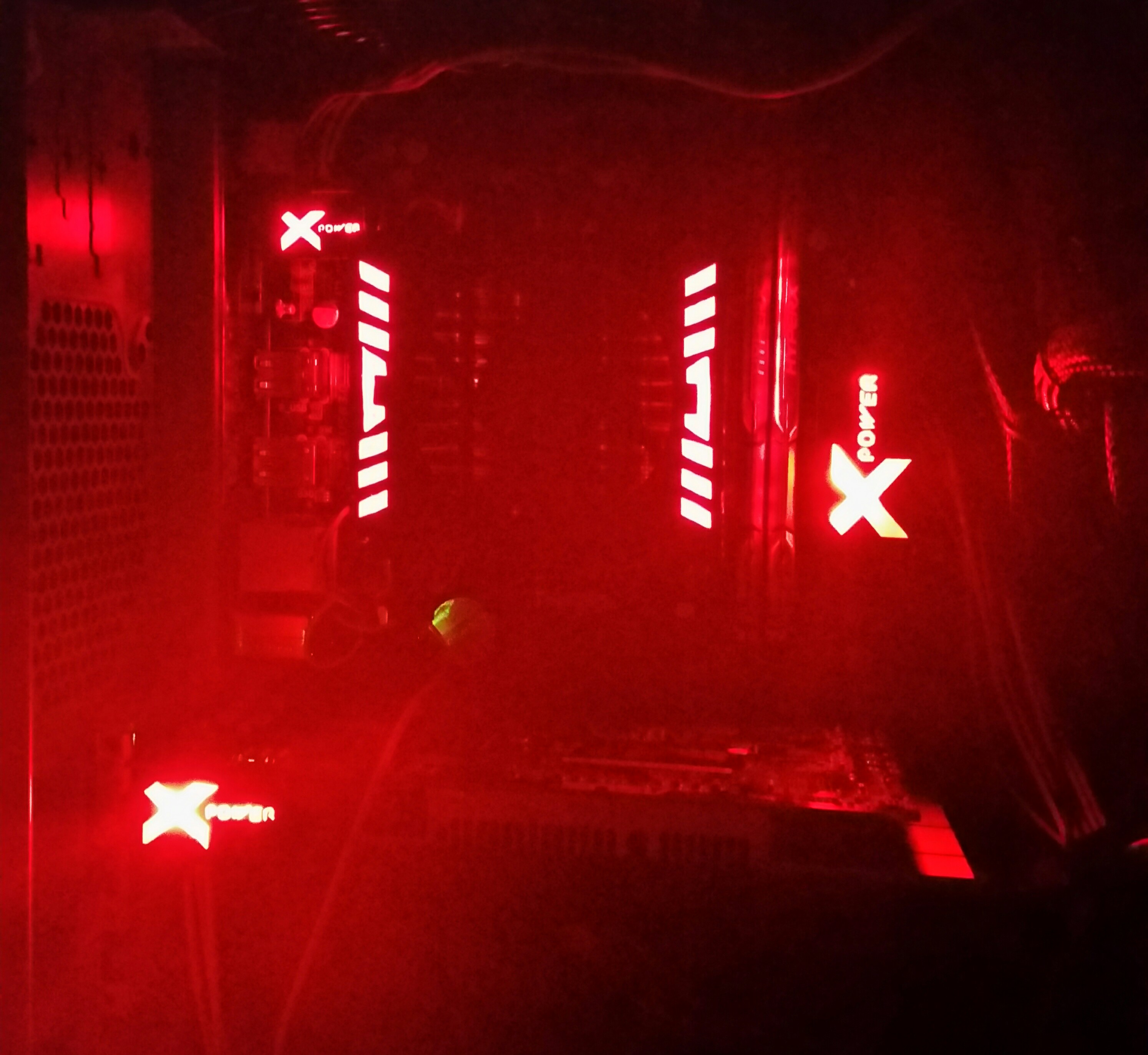

Сделал небольшой моддинг разъемов питания и преобразил боксовый куллер AMD Phenom™ II X4 955. Куллер в холостом режиме подсвечивается синим когда появляется нагрузка и проц начинает греться плавно загорается красным и наоборот.

Обсуждение на моддинг форуме

16.02.2016

Рейтинг (голосов):6.35(17)

Личная моддинг коллекция

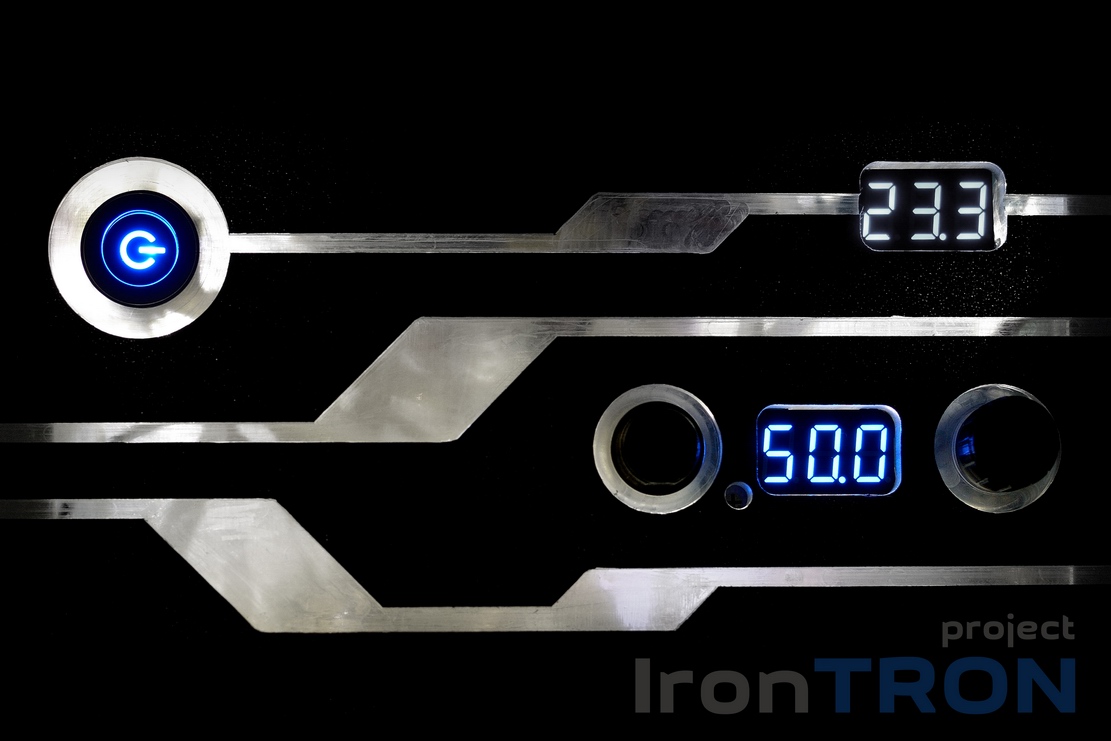

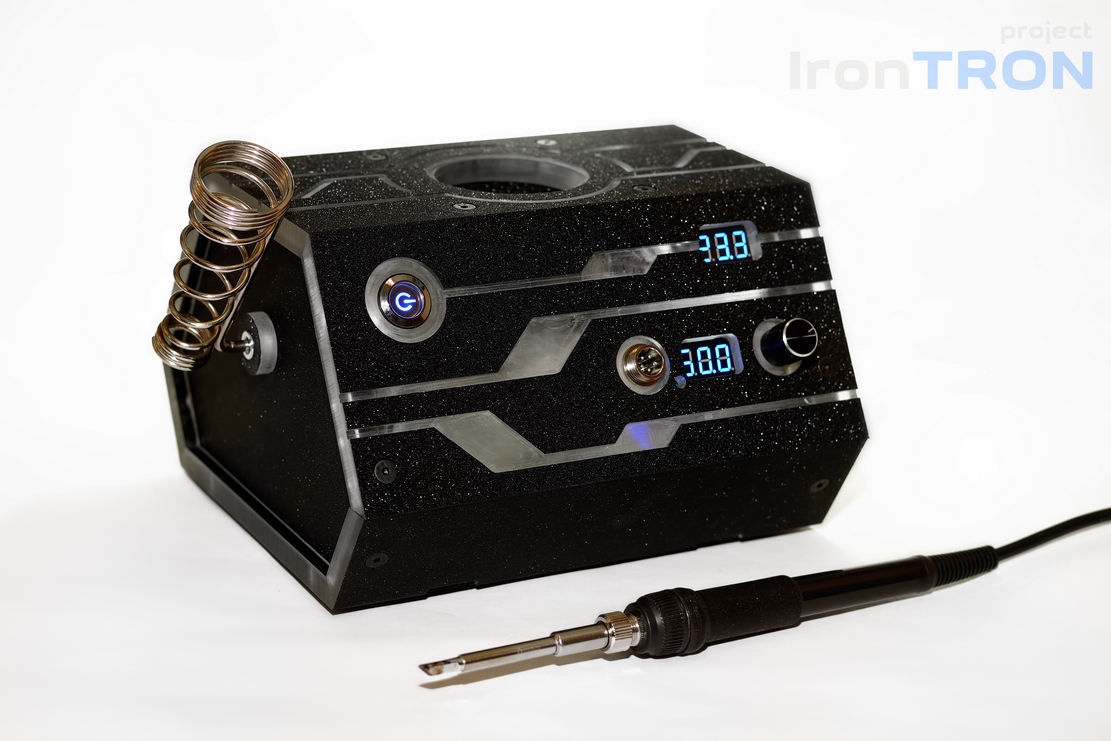

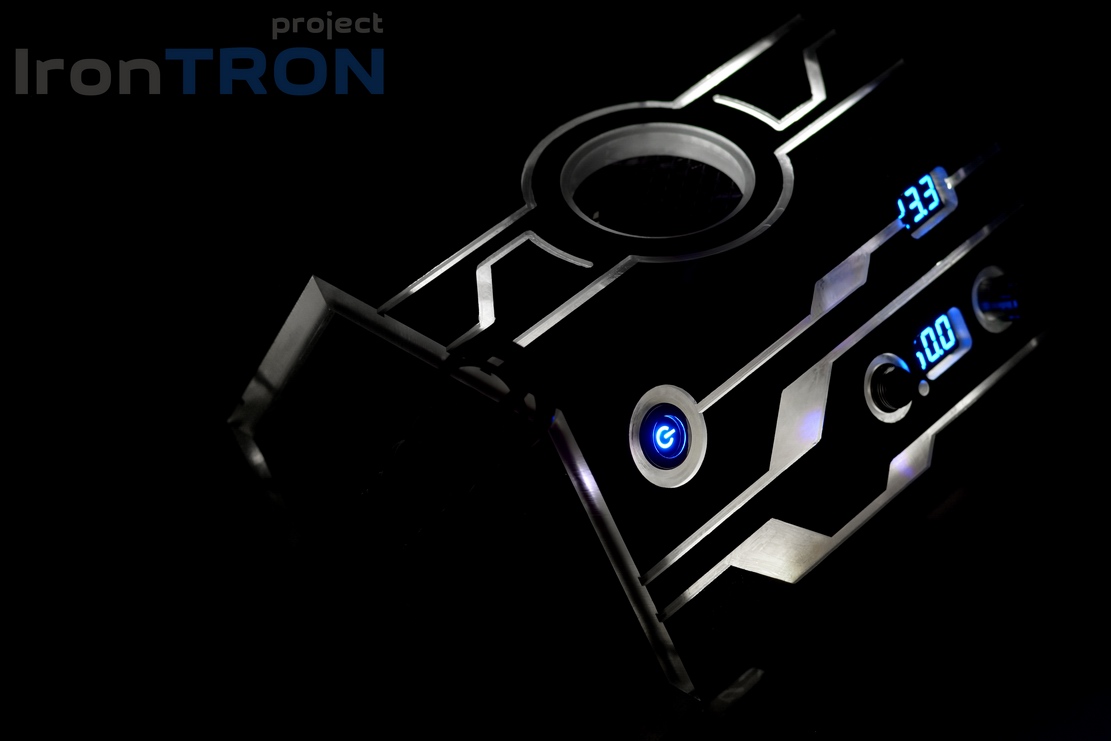

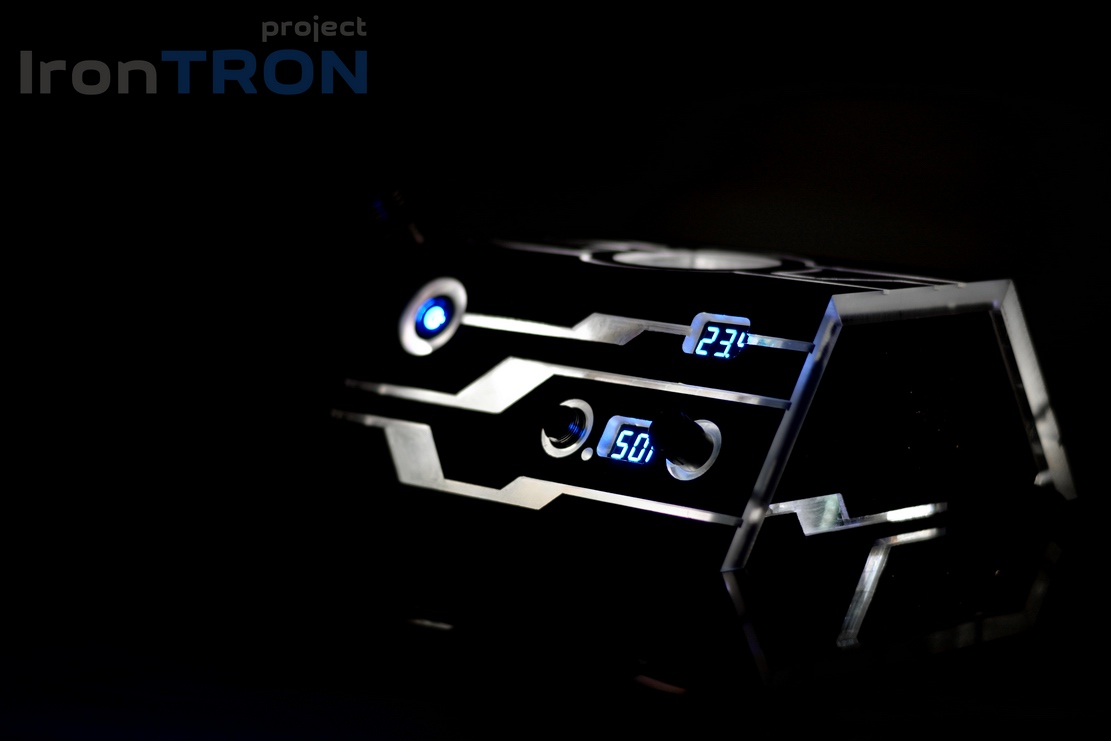

Моддинг самодельный корпус для паяльной станции

Автор: Андрей

Почта: s.pic.splash@gmail.com

Вебстраница: https://vk.com/spic_mod

Город: Владимир

Модель: самодельный корпус для паяльной станции

Постоянная ссылка: http://www.modding.ru/view/15456.html

Описание:

видеолог: https://www.youtube.com/watch?v=kVmjdDR3I2I

Старый домашний паяльник, ласково называемый Франкенштейном, был собран из двух погоревших - из одного был взят нагревательный элемент, а из другого плата управления. Паять им было настоящее мучение: жало мгновенно остывало при контакте с припоем...

Давно хотелось стать обладателем хорошего паяльника, но цены на такие паяльники и паяльные станции очень кусачие. На форумах попалась интересная информация про наборы «сделай сам» на базе картриджа Hakko T12, в который входит жало, нагревательный элемент и термопара - судя по отзывам очень достойная вещь. Такой комплект и был заказан во время распродажи «Киберпонедельник» на алиэкспресс...

В сборке самого паяльника абсолютно ничего сложного, в том числе по этой теме есть куча видео, которое можно найти по запросу «Hakko T12». Весь комплект и описание подключения на картинке: http://g01.a.alicdn.com/kf/HTB1.KmsKVXXXXb...XXq6xXFXXXN.jpg

Для получения полноценного изделия из данного кита нужен только блок питания (24V 3A) и корпус в который будет установлен контроллер. В качестве блока питания можно использовать зарядник от ноутбука (например: 19v 4a), но мы не ищем лёгких путей: в наличии был трансформатор от сломанного бесперебойника - к нему надо было лишь приделать диодный мост и несколько конденсаторов (Важно!!! Новая ревизия платы - если у вас напряжение питания больше чем 20V то не надо удалять резистор на плате контроллера. Не лишним будет установка SMD конденсатора на 0,1мкф в ручке паяльника). Плата контроллера небольшая и для корпуса народ что только не использует: от корпуса модема до пластиковой мыльницы. Корпус решено было сделать самому из куска оргстекла, который мне подарили для самоделок. Оргстекло досталось с отбраковки без плёнки, с царапинами - на помощь пришла виниловая плёнка.

Надеюсь, видео Вас не утомит и Вы получите удовольствие от просмотра :)
