Описание:

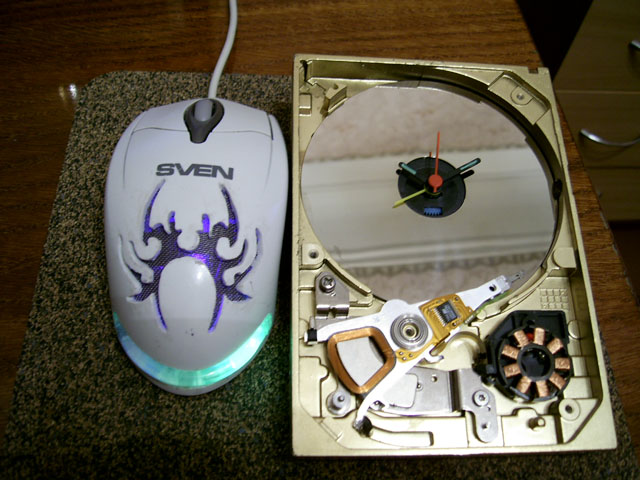

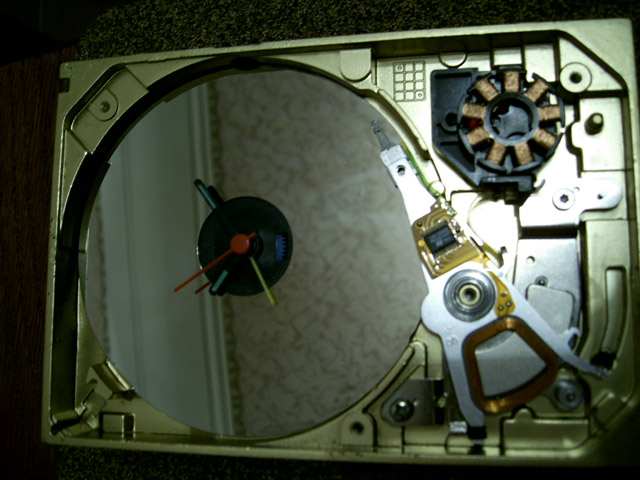

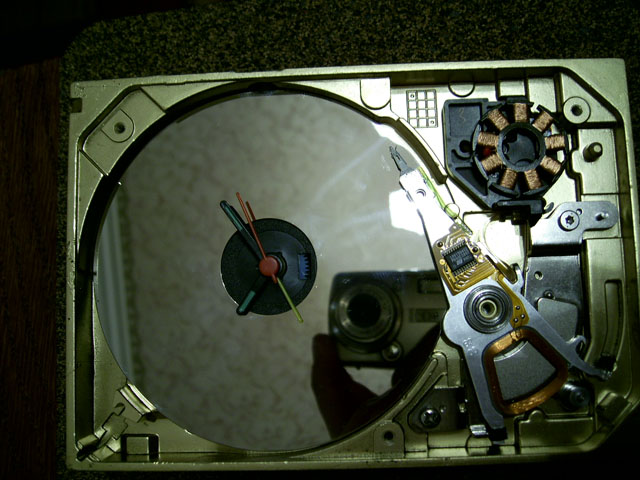

ещё будет подсветка и сверху стеккло с циферблатои

Описание:

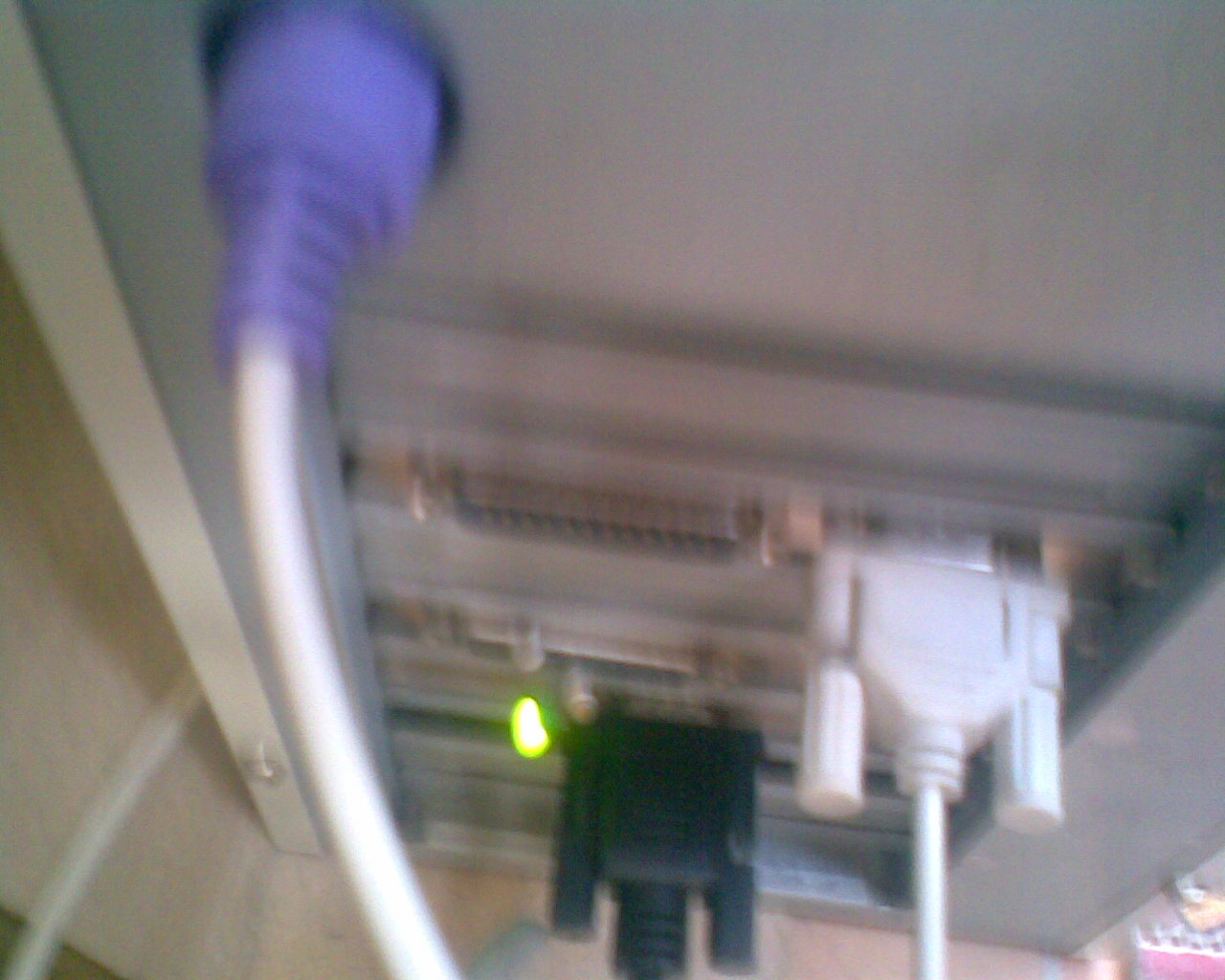

эксперимент с лпт портом

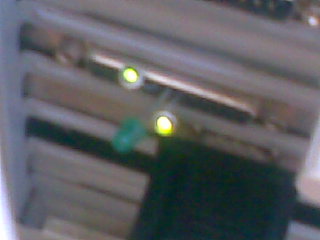

светики втыкаем в
+ 6 7 8
- 18 19 21

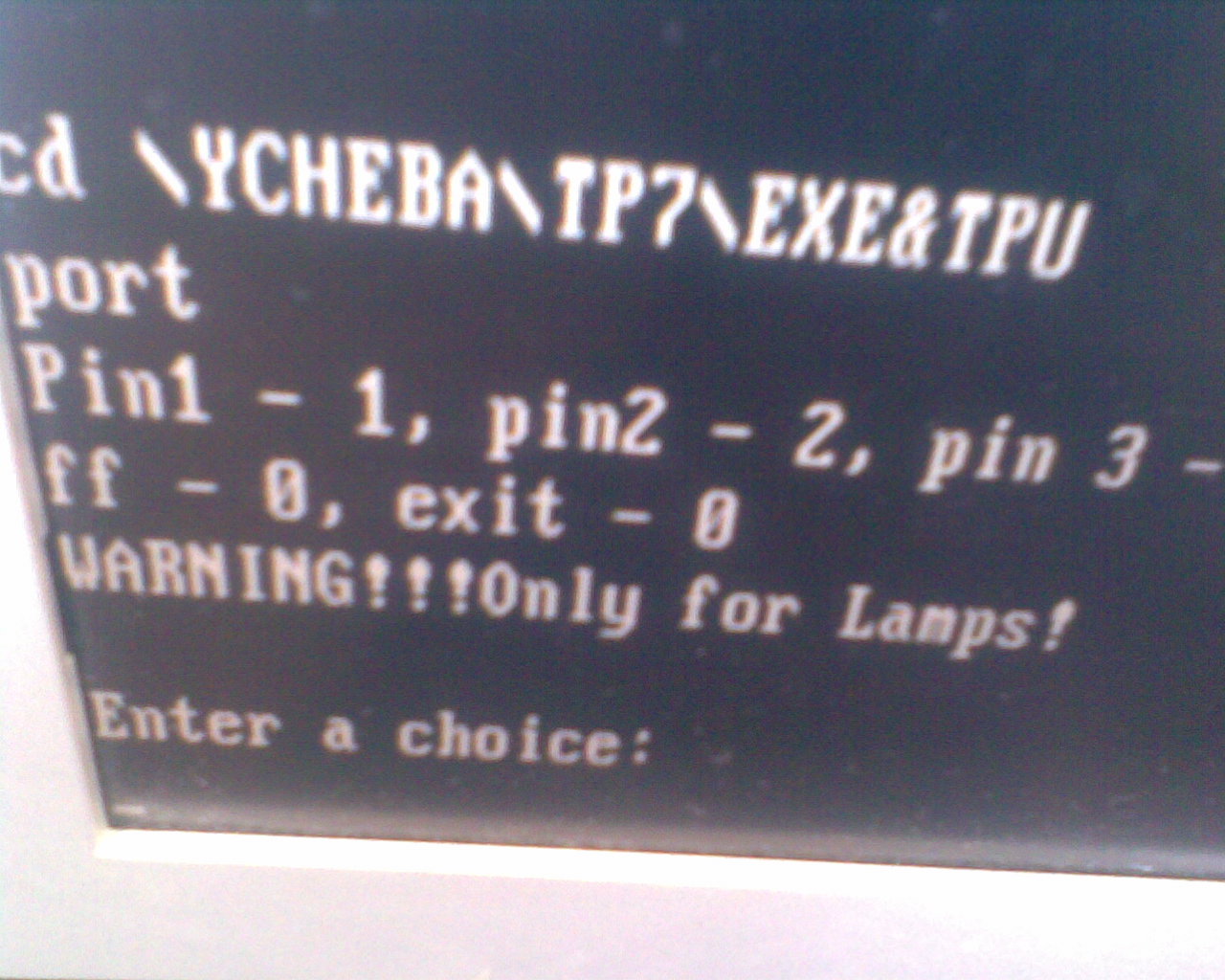

прогу пишем по этой теории:
1 - выход. Используется принтером. Если на нем нет сигнала, принтер не выполнит ни одной команды от других выводов.
2 - 9 - сигнальные выводы. С них и будет сниматься управляющий сигнал.
18 - 25 - это земля (минус). Обычно(не всегда) они соединены с корпусом компа.
пример:
program PORT;
Uses Dos,CRT;

Var
data:byte; {переменная DATA типа byte}

Begin
Readln(data); {читаем переменную - ввод энтером}
Port[MemW[$0040:$0008]:=data; {посылаем в порт}
End.
Светодиоды ставить когда комп выключен!
я 1 спалил


1 выход - 1
2 выход - 2
3 выход - 4
4 выход - 8
5 выход - 16
6 выход - 32
7 выход - 64
8 выход - 128

0 - "гасит" все выходы 255 - включает все

Если нужно подать сигнал на несколько выходов, нужно просто сложить числа для этих выходов, и выдавать полученное число в порт.
-
А еще можно придумать девайс для смены цвета подсветки корпуса!
А я управляю с компа тостером и лампочкой по моему запатентованному изобретению

Описание:

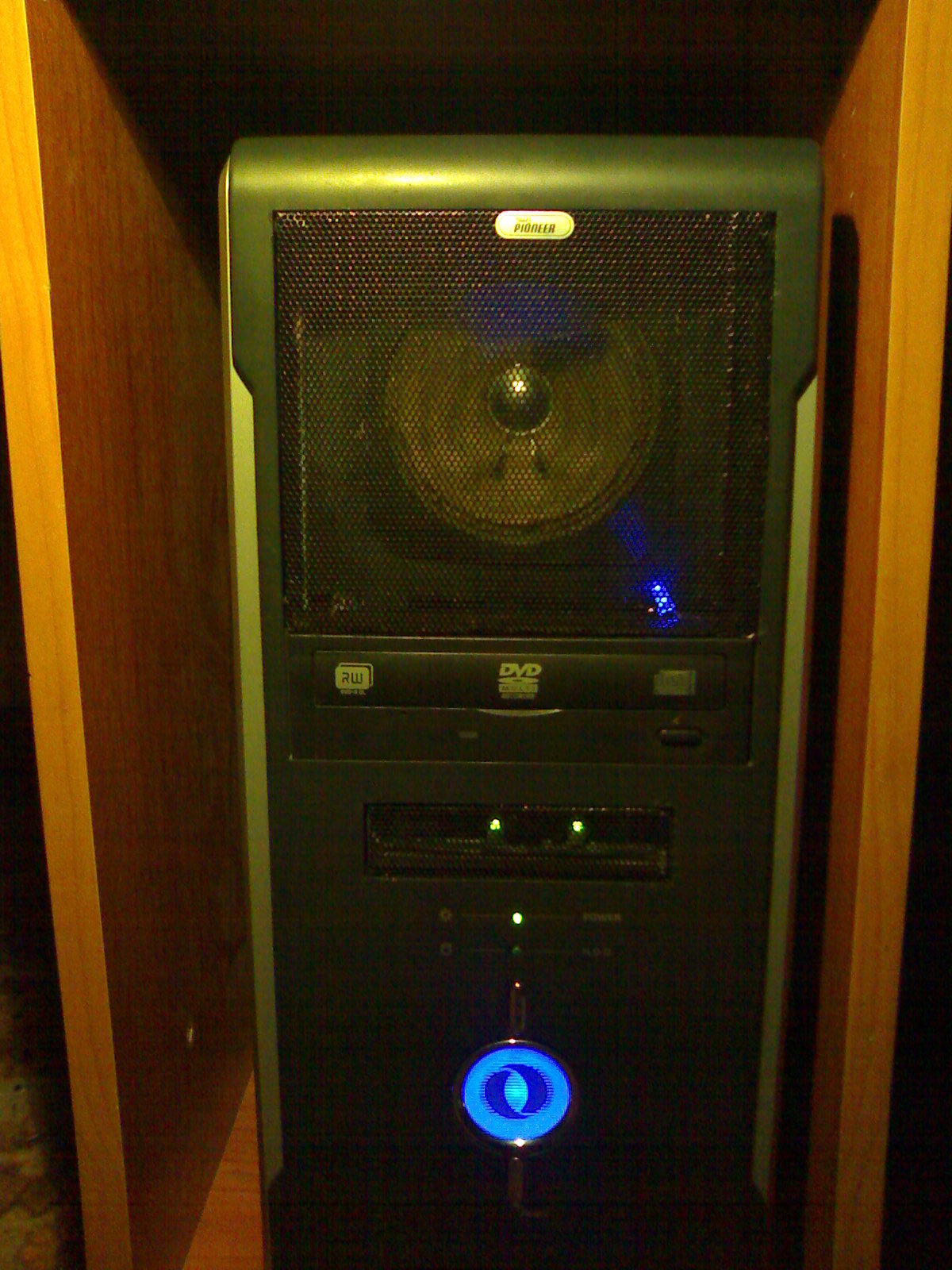

Ещё недоделал будет сверху крышка с подсветкой, а с зади ножка. На 3 фотке первый мод :)

Описание:

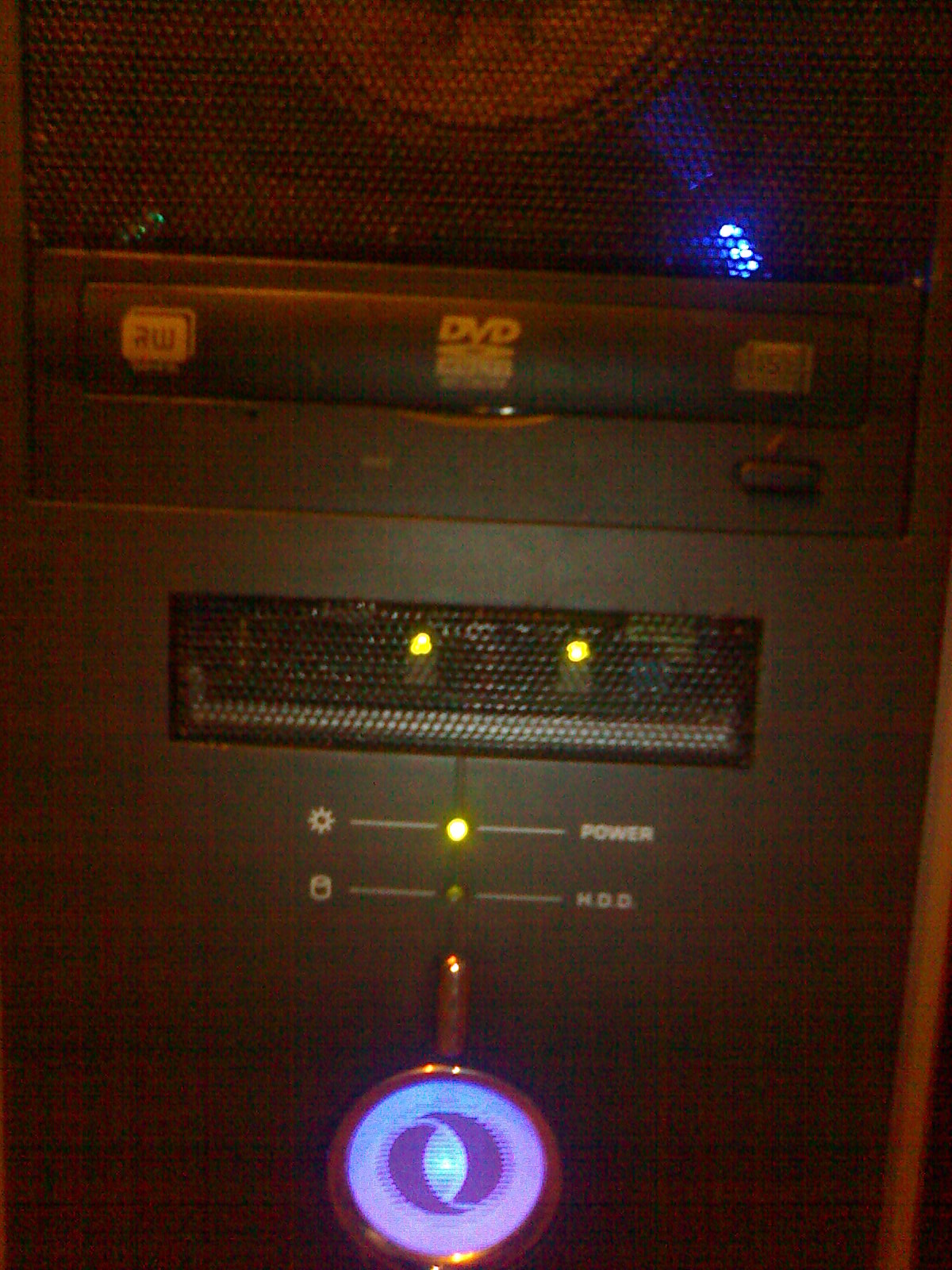

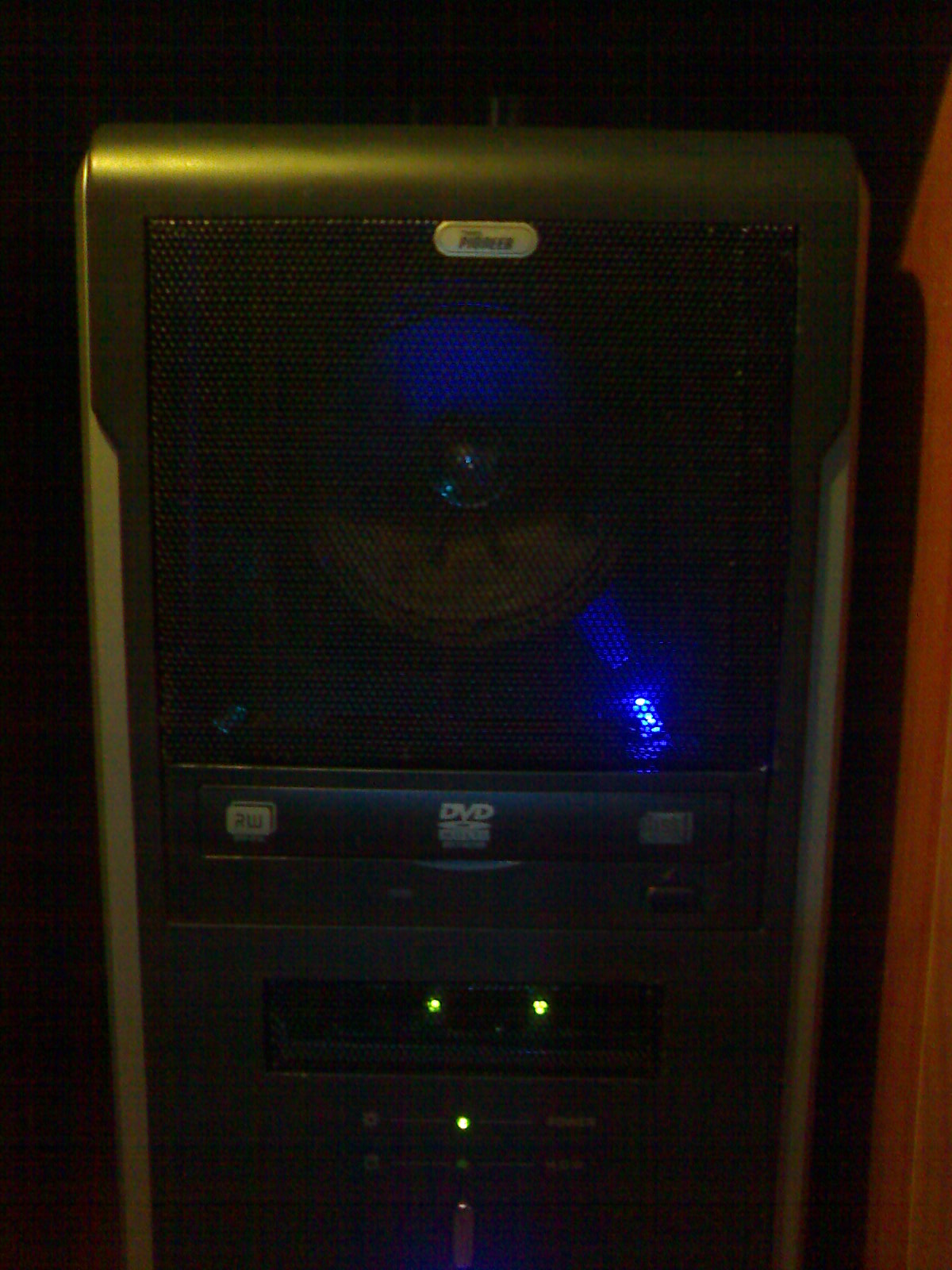

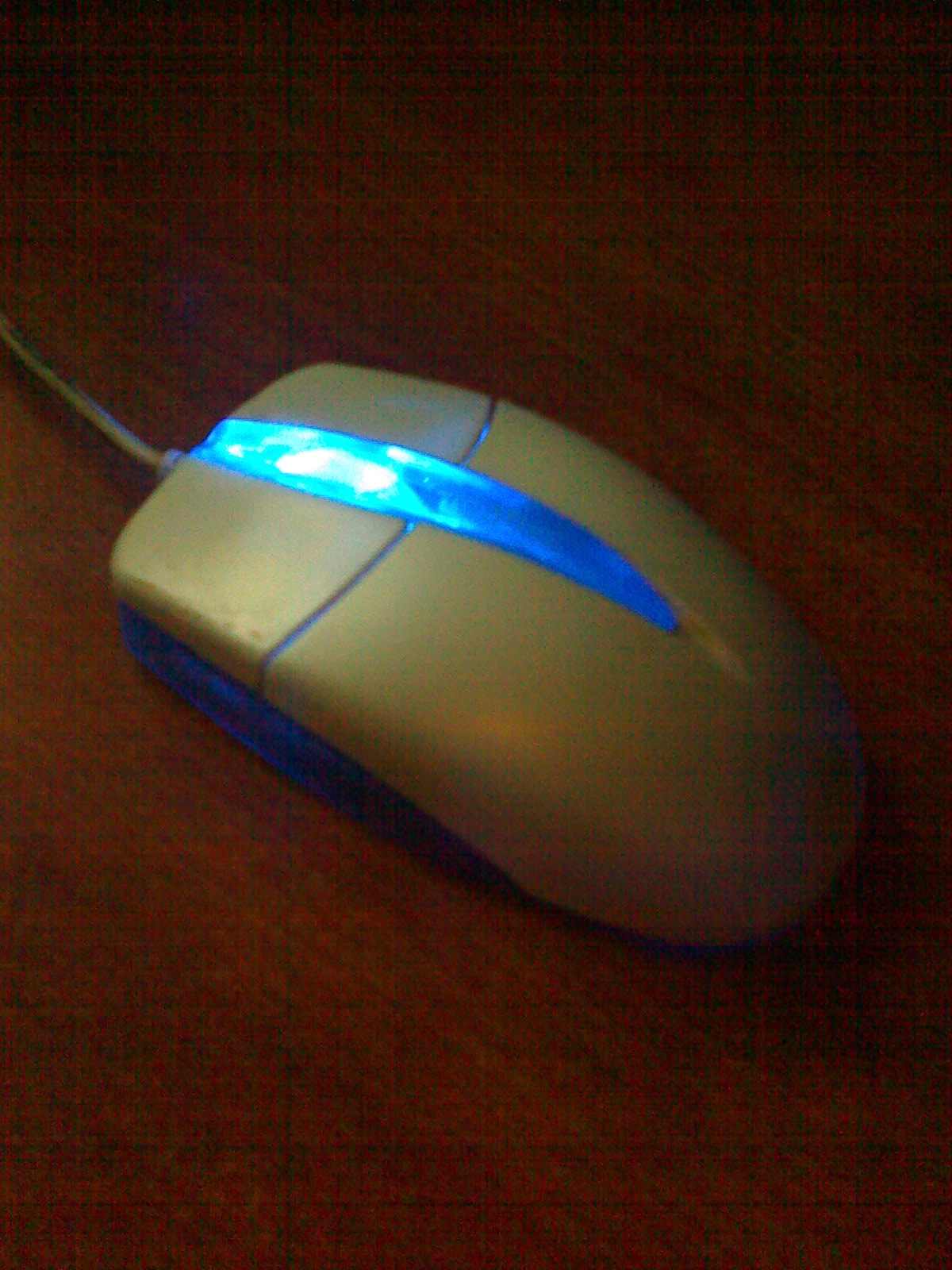

В общем эт мой первый мод, опыта никакова, и всёж чёт получилось и вроде ниплохо смотрится. Изничально было 3 заглушки, которые впоследствии были заменены динамиком и подсвечены 4-мя диодами, 3 из которых почемуто сгорели, а поверх прикрыл сеткой. Такая же история с флопи диском(точнее его там не было, была просто заглушка), вставил ADSL модем и закрыл сеткой. Ещё вставил в заднюю панель дополнительный кулер(ссори без фото), ну и поменял светик на мышке на более яркий, правда на фото это не очень заметно. Прошу строго не судить.
